BEDIENUNGSANLEITUNG Securio P44c HSM

1 Symbolerklärung und Sicherheitshinweise

WARNUNG

Das Gefahrenzeichen A dem Signalwort WARNUNG und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.

ACHTUNG

wird verwendet, wenn Sachschäden die Folge der Nichtbeachtung sein können.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährdungsrisiko.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die

Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kinder unter 14 Jahren) mit eingeschränkten

physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährdung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führen.

- Prüfen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus

und ziehen Sie den Netzstecker.

- Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an.

- Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Geräterückseite nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 3,9	x40	1,9x15
Kreditkarten, CDs, Disketten, USB-Sticks	●	●		●

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern. Lediglich bei Maschinen der Schnittbreite 1x5 mm darf das Papier keine Heft- oder Büroklammern enthalten.

Hinweis

Im separaten CD-Schneidwerk (Option) können Sie unabhängig vom Papierschneidwerk CDs, Disketten und Kreditkarten vernichten.

Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Ausgenommen hiervon sind die Aktenvernichter mit Schnittbreite 0,78x11 mm und 1x5 mm. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion dieses Modells.

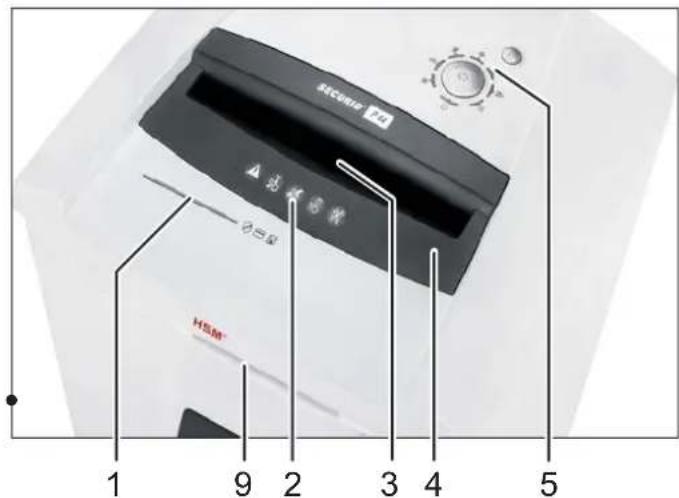

3 Übersicht2 Bestimmungsgemäße

Hinweis: Je nach Ausführung enthält Ihre Maschine nicht alle Baugruppen.

scenic HBM* 1 9 2 3 4 5

1 Zuführschlitz für CDs, Disketten und Kreditkarten (Option)
2 Sicherheitshinweis
3 Lichtschranke in der Papierzufuhr
4 Sicherheitselement
5 Bedien- und Anzeigeeinheit
6 Halter für Betriebsanleitung und Ölfl asche
7 Schnittgutbehälter CDs / Disketten / Kreditkarten (Option)
8 Einfüllöffnung Schneidblocköl (nur Partikelschnitt)
9 PAPERcontrol

deutsch

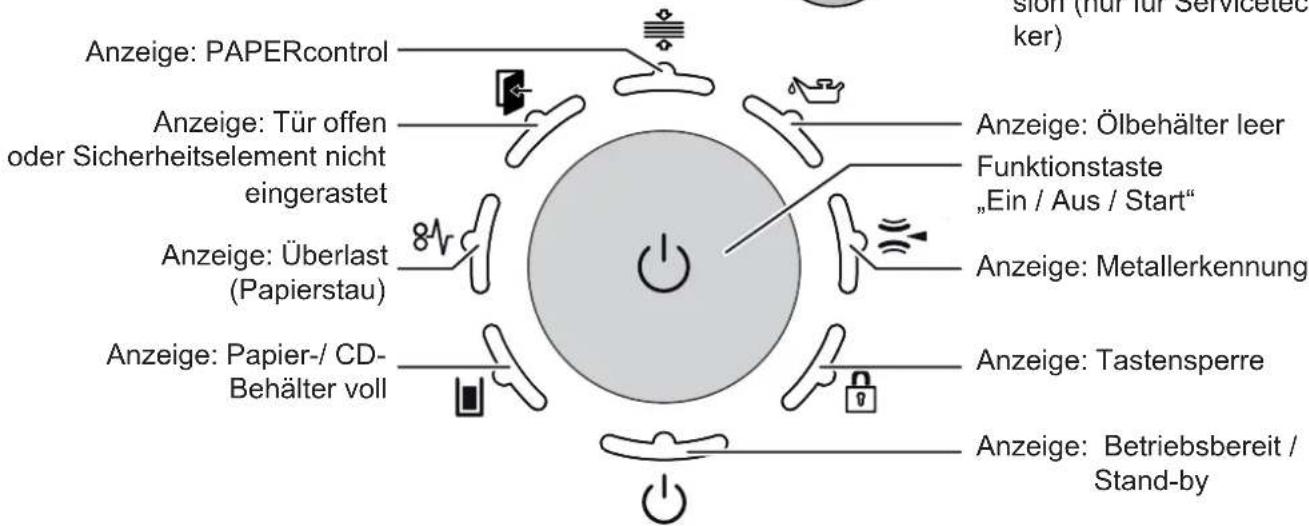

Bedien- und Anzeigeelemente

Hinweis: Je nach Maschinenausführung sind nicht alle Funktionen verfügbar.

R-Taste:

• Schneidwerk läuft rückwärts
• Störungsquittierung
- Anzeige der Software-Version (nur für Servicetechniker)

Anzeige: PAPERcontrol Anzeige: Tür offen oder Sicherheitselement nicht eingerastet Anzeige: Überlast (Papierstau) Anzeige: Papier-/ CD- Behälter voll Anzeige: Ölbehälter leer Funktionstaste „Ein / Aus / Start“ Anzeige: Metallerkennung Anzeige: Tastensperre Anzeige: Betriebsbereit / Stand-by

4 Inbetriebnahme

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenräumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

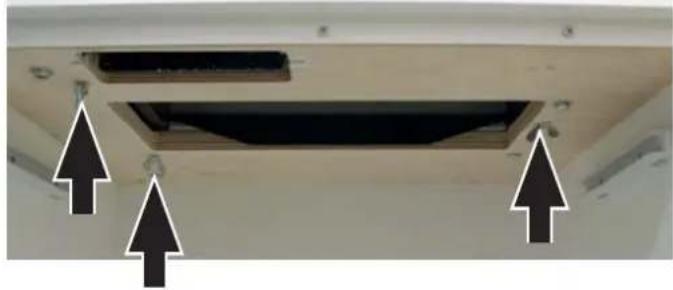

- Öffnen Sie vor der ersten Inbetriebnahme die Tür und entfernen Sie die 3 Flügelschrauben der Transportsicherung aus der Bodenplatte unterhalb des Schneidwerks.

- Stecken Sie den Netzstecker der Maschine in eine ordnungsgemäß installierte Steck-dose.

deutsch

5 Bedienung

Aktenvernichter einschalten

• Überprüfen Sie, dass sich kein Papier im Schlitz der Papierzufuhr befin det.
• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ leuchtet.

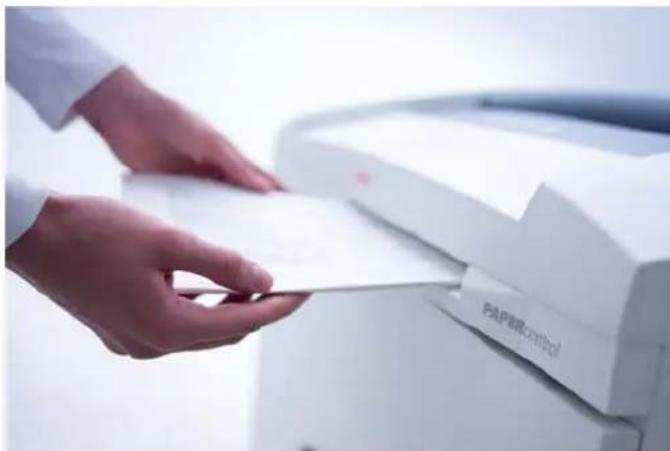

Papier vernichten

• Papierdickenmessung PAPERcontrol Der Aktenvernichter verfügt über eine integrierte Papierdickenmessung. Damit können Sie prüfen, ob ein Stapel Papier in einem Arbeitsgang vernichtet werden kann.
• Schieben Sie den Papierstapel in den Kontrollschlitz.

Nach einer kurzen Verzögerung leuchtet die Anzeige am Bedienelement auf:

grün: Papierstapel kann vernichtet werden.

gelb: Die Papiermenge liegt im oberen Leistungsbereich der Maschine. Verringern Sie die Blattzahl, um die Maschine zu schonen und einen Papierstau sicher zu verhindern.

rot: Die Blattzahl liegt über der maximalen Schnittleistung der Maschine. Vermeiden Sie das Blockieren des Schneidwerkes indem Sie die Papiermenge verringern.

- Entnehmen Sie den Papierstapel.

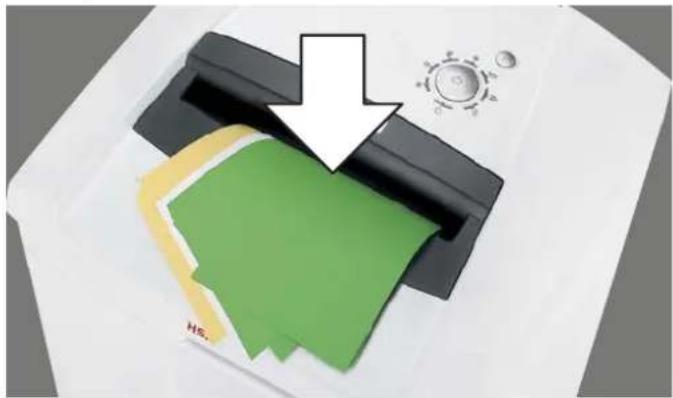

- Führen Sie das Papier in der Mitte des Papierschlitzes zu.

Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.

ACHTUNG

Vernichten Sie kein Papier im CD-Schneidwerk. Das kann zu Schäden führen.

Hinweis

Papier- und CD-Schneidwerk können nicht gleichzeitig benutzt werden. Vernichten Sie immer nur eine Materialart.

3 Sekunden nachdem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter geht in Betriebsbereitschaft.

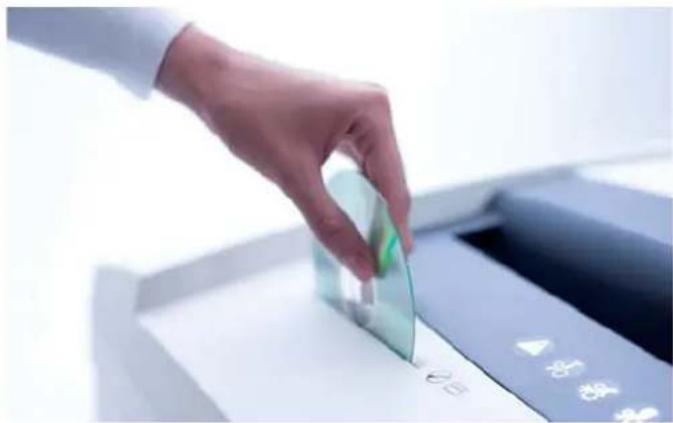

CDs / USB-Sticks / Kreditkarten / Disketten vernichten

• Prüfen Sie, ob Ihre Maschine für die Vernichtung dieser Materialien zugelassen ist (siehe „Bestimmungsgemäße Verwendung“).
• Bei Maschinen mit separatem CD-Schneidwerk (Option) geben Sie CDs, Disketten und Kreditkarten in den Zuführschlitz dieses Schneidwerks. Das schützt Sie vor Splittern.

Bei Maschinen ohne separates CD-Schneidwerk benutzen Sie die Papierzufuhr.

Hinweis

Papier- und CD-Schneidwerk können nicht gleichzeitig benutzt werden. Vernichten Sie immer nur eine Materialart.

• USB-Sticks vernichten Sie immer im Papierschneidwerk.
• Entsorgen Sie das zerkleinerte Material getrennt von Papierabfällen.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ verlischt.

Weitere Funktionsmodi

- Permanent-Modus

Funktion: Schneidwerk läuft ununterbrochen. Wenn 2 min kein Material zugeführt wird, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft. Start: Drücken Sie die Bedientaste 3 Sekunden lang. Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

- Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötigen Verbraucher abgeschaltet. Die Anzeige „Betriebsbereit“ blitzt in regelmäßigen Abständen kurz auf. Bei Papierzufuhr läuft der Aktenvernichter selbständig an.

• Automatisches Ausschalten

Funktion: Wenn der Aktenvernichter 40 Minuten nicht benutzt wurde, wird er komplett ausgeschaltet und verbraucht somit keinen Strom mehr (über Nacht, am Wochenende). Wiederinbetriebnahme: Drücken Sie die Bedientaste.

Störungs- und Funktionsanzeigen

Anzeige Störung Störungsbehebung
8√Dauerlicht	Papierstau Überlast	Sie haben zu viel Papier auf einmal zugeführt.➢ Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.· Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papier-stapel zu entnehmen.· Halbieren Sie den Papierstapel.· Führen Sie das Papier nacheinander zu.HinweisZur besseren Papierentnahme können Sie das Sicherheitselement hochklappen. Drücken Sie dazu auf die Mitte der Vorderkante des Sicherheitselements und heben Sie die Klappe an. HinweisDiese Anzeige leuchtet auch, wenn der Motor überlastet wurde. Lassen Sie den Aktenvernichter in diesem Fall vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht	Papier und CD gleichzeitig zugeführt	· Benutzen Sie die beiden Schneidwerke nicht gleichzeitig, sondern vernich- ten Sie Papier und CDs/Disketten/Kreditkarten nacheinander.
	Druck auf Sicherheits-element	· Die LED blinkt auch, wenn Sie während eines Papierstaus auf das Sicher-heitselement drücken oder die Tür öffnen.
DauerlichtBlinklicht	Papier-Schnittgut-behälter voll	· Leeren Sie den Papier-Schnittgutbehälter.HinweisWenn Sie vor dem Öffnen der Tür die Reversiertaste „R“ kurzzeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen und fällt nicht in den Innenraum.
	CD-Behälter voll	· Leeren Sie den CD-Behälter. Nehmen Sie ihn dazu nach oben aus der Hal- terung.
	Tür offen oder Sicherheits-element nicht einge-rastet	· Schließen Sie die Tür bzw. rasten Sie das Sicherheitselement ein.HinweisBewegungen des Sicherheitselements beim Vernichtungsvorgang werden überwacht. Falls Ihre Maschine ohne Fehlersignalisation abschaltet, ziehen Sie das Papier aus dem Papierschlitz und führen es erneut zu.
	Metallerken-nung	· Drücken Sie die Reversiertaste „R“ und ziehen Sie das Papier aus dem Zuführschlitz.· Entfernen Sie Metall, das sich im Papier oder auf dem Sicherheitselement befi ndet.· Quittieren Sie die Störung durch Drücken der R-Taste.
Störung
Schneidwerk läuft ununterbrochen obwohl Maschine nicht im Permanent-Modus.		Die Lichtschranke ist durch Papierstaub verschmutzt.Reinigen Sie die Lichtschranke in der Papierzufuhr mit einem trockenen Pinsel oder Tuch.
Anzeige Funktion
mehrere Anzeigen leuchten		Die R-Taste wurde länger als 20 s gedrückt: Anzeige der Softwareversion (nur für Servicetechniker)
Anzeige Störung Störungsbehebung
	Ölbehälter leer	Füllen Sie den Behälter mit Schneidblocköl.Verwenden Sie dafür nur HSM-Spezialöl!Behältervolumen: 250 mlDrücken Sie auf das Sicherheitselement und heben Sie die Klappe an.Die Einfüllöffnung des Ölers befinndet sich auf der rechten Seite des Zufuhrschachtes.Das Öl kann sowohl über die kleine Öffnung 1 (gelben Pfropfen entfernen) als auch über die normale Öffnung 2 (roten Verschluss abschrauben) eingefüllt werden.
Anzeige Funktion Aktivierung / Deaktivierung
	Tastensperre ist aktiviert.	Zum Aktivieren oder Deaktivieren der Tastensperredrücken und halten Sie die R-Tastedrücken Sie die Ein/Aus-Tastelassen Sie erst die Ein/Aus-Taste und danach die R-Taste los

Hinweise

Manuelles Reversieren

Durch Drücken der Reversiertaste „R“ läuft das Schneidwerk rückwärts und wird nach ca. 2 Sekunden ausgeschaltet, auch wenn die Taste weiterhin gedrückt bleibt. Um eine erneute manuelle Reversierung einleiten zu können, muss die Taste losgelassen und erneut betätigt werden.

Wird der Aktenvernichter bereits in Vernich- tungsrichtung betrieben, bewirkt die Betätigung dieser Taste ein sofortiges Reversieren.

Schnittgutbehälter

Der Antrieb beider Schneidwerke wird abgeschaltet, wenn der Papier- oder der CD-Behälter voll sind.

Bei Maschinen mit separatem CD-Schneidwerk wird der Füllstand im CD-Behälter (siehe Übersicht, Pos. 7) überwacht. Leeren Sie den Behälter nach Signalisation am Bedien- und Anzeigeelement.

Bitte achten Sie auf die Umwelt und entsorgen Sie die unterschiedlichen Materialien getrennt.

Automatischer Öler (nur bei Partikelschnitt)

Das Ölen der Schneidwerke für ca. 1,5 Sekunden erfolgt jeweils nach

• 200 s Schneidwerklaufzeit (entspricht ca. 50 Arbeitsgängen Papier vernichten)
- Betätigung der R-Taste beim nächsten Betrieb in Vernichtungsrichtung

Die Signalisation „Ölbehälter leer“ wird nach Auffüllen des Behälters automatisch gelöscht. Der Aktenvernichter bleibt auch bei leerem Ölbehälter betriebsbereit.

Metallerkennung (Option)

Der Aktenvernichter ist optional mit einer Metallerkennung ausgestattet. Durch die automatische Abschaltung werden Schäden am Schneidwerk durch Büroklammern oder andere Metallteile vermieden.

deutsch

Überwachung des Sicherheitselements

Bewegungen des Sicherheitselements beim Vernichtungsvorgang werden erfasst. Falls Ihre Maschine ohne Fehlersignalisation abschaltet, ziehen Sie das Papier aus dem Papierschlitz und führen es erneut zu.

PAPERcontrol

Die Papierstärkenmessung wird regelmäßig kalibriert: Die LED blinkt nach 400 s für kurze Zeit.

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  Papierstaub und Partikel werden gelöst.

6 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner

durchgeführt werden.

Kundendienstadressen siehe Seite 202.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabei darf kein Wasser in das Gerät eindringen.

DON'T FORGET

nur bei Streifenschnitt: Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren

des Schnittgutbehälters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

7 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung oder Handha-

bung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

8 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt, Karton auf Palette mit Verpackungsband umreift
  • 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

• 25 Schnittgutsäcke, Best.-Nr. 1.452.995.000

• Schneidblock-Spezialöl (250 ml)

Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 202.

9 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0	78 x 11 1 x 5
Sicherheitsstufe DIN 66399	P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P-7/F-3
Schnittleistung* (Blatt), DIN A4 70 g/m ^2 80 g/m ^2	76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 41	28 - 3023 - 25	18 - 1915 - 16	1210
Schnittgeschwindigkeit	100 mm/s
Eingabebreite	400 mm
AnschlussLeistungsaufnahme bei max. Blattzahl	230 V, 50 Hz 120 V, 60 Hz2600 W
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	700 x 592 x 1025
Gewicht	ca. 108 kg
Volumen des Schnittgutbehälters Papier	205 l
Emissionsschalldruckpegel(im Leerlauf / unter Last)	64 - 67 dB(A) / 65 dB(A)
Schnittgröße des separaten CD-Schneidwerks (Option)	Artikelnummer +C, E **			Artikelnummer +M, N **
	4 x 7 mm			2 x 2 mm
Sicherheitsstufe CD-Schneidwerk	O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.
** Kennung ist der Buchstabe nach der 7-stelligen Artikelnummer auf dem Typenschild an der Geräterückseite. z.B. 1873111C >> Schnittgröße 4 x 7 mm

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2006/95/EG
• EMV-Richtlinie 2004/108/EG
• RoHS-Richtlinie 2011/65/EU
Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.
