KÄYTTÖOHJE Securio P44c HSM

1 Symboleiden selitykset ja turvallisuusohjeet

VAROITUS

Varoituskolmio ja signaalisana

VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikean tai hengenvaarallisen loukkaantumisen mahdollisuuteen.

HUOMIO

on käytössä, kun huolimattomuus voi aiheuttaa esinevahinkoja.

Vihje

merkitsee tietoja koneen tehokkaasta käytöstä ilman turvariskejä.

Turvaohjeita

Lue käyttöohje ennen koneen käyt- töönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyt- täjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

Terävät terät aiheuttavat loukkaantumisvaaran!

Älä koskaan kosketa paperinsyötön rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle.

Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistami-seksi, etteivät nämä leiki laitteella.

Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Sähkövirta aiheuttaa turvallisuus- riskin!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

- Tarkasta laitteen ja johdon vauriot säännöllisesti.

Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epäasianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat ta verkkopistoke.

- Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen. Älä koske verkkopistokkeeseen kosteilla käsillä.

- Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 5,8 3,9 3,9x	40 1,	9x15
Luottokortit, CD-levyt, levyk-keet, USB-tikut	●	●		●

Laitteen luja koneisto sietää niittejä ja paperiliittimiä. Ainoastaan koneissa, joiden leikkausleveys on 1 x 5 mm, paperin joukossa ei saa olla niittejä tai paperiliittimiä.

Vihje

Erillisessä CD-leikkauslaitteistossa (optio) voit tuhota CD-levyjä, levykkeitä ja luottokortteja riippumatta paperin leikkauslaitteistosta.

Paperisilppurin tuotevastuuaika on 3 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Näistä poikkeuksen tekevät paperisilppurit, joiden leikkausleveys on 0,78x11 mm ja 1x5 mm. Kulumat, vauriot, jotka johtuvat epääasianmukaisesta käytöstä tai ulko-puolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

HSM takaa varaosien toimittamisen jopa 10 vuotta tämän mallin valmistuksen lopettami- sen jälkeen.

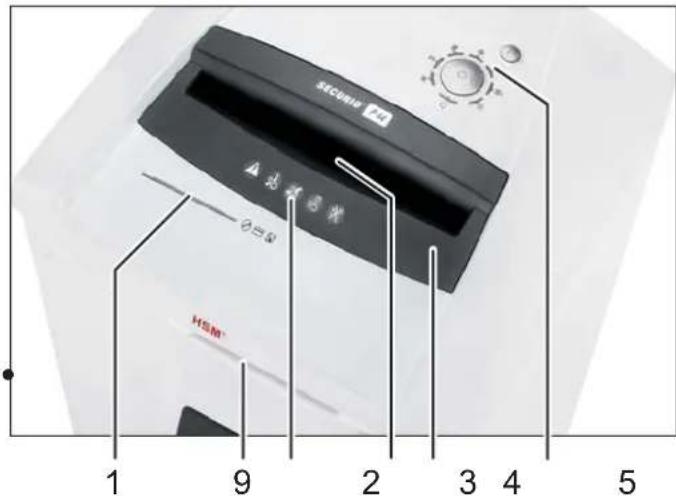

3 Yleiskatsaus2 Tarkoituksenmukaine

Vihje: Koneen varustuksesta riippuen siinä ei ehkä ole kaikkia rakenneryhmiä.

1 9 2 3 4 5 SICAVI θ=0 AIRitter

1 Syöttöaukko CD-levyille, levykkeet ja luottokorteille (optio)
2 Turvaohjeita
3 Valokenno syöttöaukossa
4 Suojaelementti
5 Käyttö- ja näyttöyksikkö
6 Pidike käyttöohjeelle ja öljypullolle
7 Silppusäiliö CD-levyt / levykkeet / luottokortit (optio)
8 Täyttöaukko leikkauslohkoöljy (silppuleikkaus)
9 PAPERcontrol

suomi

Käyttö- ja näyttölaitteet

Vihje: Koneen varustuksesta riippuen kaik-kia toimintoja ei ehkä ole saatavilla.

R-painike:

• Leikkauskoneisto toimii taka-perin
- Häiriöiden kuittaus
- Ohjelmistoversion näyttö (vain huoltoteknikoille)

Näyttö: PAPERcontrol

Näyttö: Ovi on auki tai turvaelementti pois paikaltaan

Näyttö: Ylikuormitus (paperitukos)

Näyttö: Paperi-/CD- säiliö täynnä

Näyttö: Öljysäiliö tyhjä

Toimintonäppäin "Päälle/pois/käynnistys"

Näyttö: Metallintunnistus

Näyttö: Näppäinlukko

Näyttö: Käyttövalmis / Stand-by

4 Käyttöönotto

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.
• Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Tarkasta ennen verkkopistokkeen paikalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

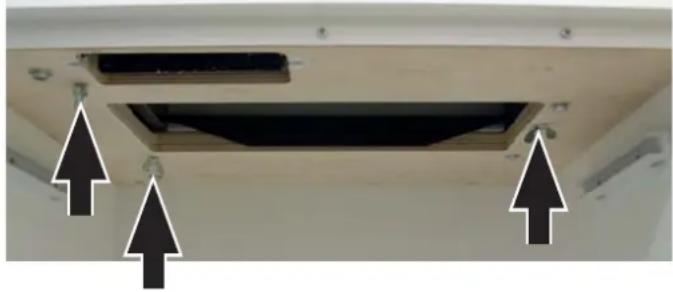

- Ennen ensimmäistä käyttöönottoa avaa ovi ja poista kuljetustuen 3 siipiruuvia alustalevystä leikkauslaitteiston alapuolelta.

- Työnnä koneen verkkopistoke asianmukaisesti asennettuun pistorasiaan.

5 Käyttö

Paperisilppurin käynnistys

• Tarkasta, ettei paperinsyötön aukossa ole paperia.
• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" palaa.

Paperin silppuaminen

Paperipaksuusmittaus PAPERcontrol

Paperisilppurissa on integroitu paperipak-suusmittaus. Sen avulla voit tarkastaa, voiko nipun paperia silputa yhdellä työkerralla.

- Työnnä paperinippu tarkastusrakoon.

Lyhyen viiveen jälkeen käyttölaitteen näyttö loistaa:

vihreä: paperinippu on mahdollista silputa.

keltainen: paperimäärä on koneen suoritus- tehon ylärajoilla. Pienennä arkki- määrää koneen säästämiseksi ja tukoksen estämiseksi varmasti.

punainen: arkkimäärä on suurempi kuin koneen maksimileikkausteho. Estä leikkauskoneiston tukkeutuminen pienentämällä paperimäärää.

- Ota paperinippu pois.

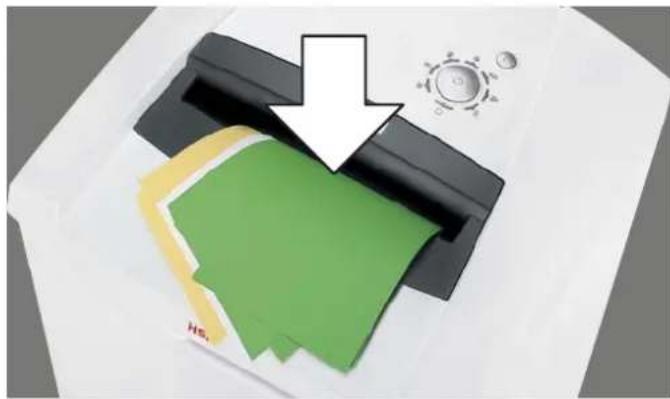

• Vie paperi paperiaukon keskelle.

Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon. Huomaa sen vuoksi kapeiden paperisuikaleiden kohdalla, että nämä osuvat valokennon alueelle.

HUOMIO

CD-leikkauslaitteistossa ei saa tuhota paperia. Tämä voi aiheuttaa vahinkoja.

Vihje

Paperin- ja CD-leikkauskoneistoa ei voida käyttää samanaikaisesti. Tuhoa aina vain yhdenlaista materiaalia kerrallaan.

3 s sen jälkeen, kun valokenno paperinsyöttöaukossa on jälleen vapaa, kytkeytyy leikkauskoneisto automaattisesti pois ja paperisilppuri palaa käyttövalmiuteen.

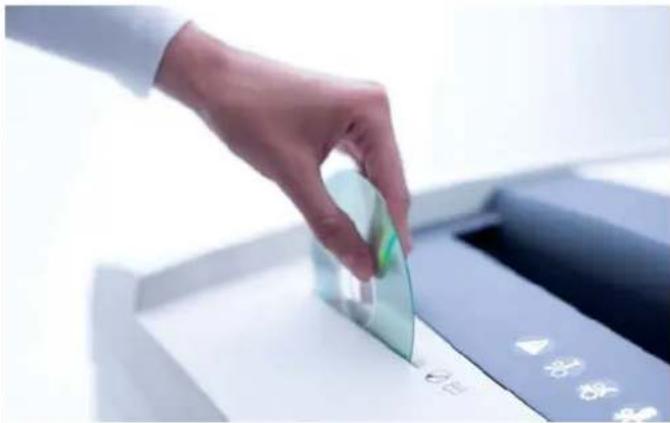

CD-levyjen / USB-tikut / luottokorttien / levykkeiden tuhoaminen

• Tarkasta, onko koneella sallittua tuhota näitä materiaaleja (katso "Määräystenmukainen käyttö").
• Syötä CD-levyt, levykkeet ja luottokortit leikkauslaitteiston syöttöaukkoon sellaisissa koneissa, joissa on erillinen CD-leikkauslaitteisto (optio). Se suojaa niitä sirpaloitumi-selta.

Jos koneessa ei ole erillistä CD-leikkauskoneistoa, käytä paperinsyöttöä.

Vihje

Paperin- ja CD-leikkauskoneistoa ei voida käyttää samanaikaisesti. Tuhoa aina vain yhdenlaista materiaalia kerrallaan.

• Tuhoa USB-tikut aina paperinleikkauslaitteistossa.
• Huolehdi ympäristöstä ja erottele erilaiset materiaalit hävittämistä varten.

Paperisilppurin virran katkaisu

• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" sammuu.

Muita toimintotiloja

- Jatkuva tila

Toiminto: Leikkauskoneisto toimii jatkuvasti. Jos 2 minuuttiin ei syötetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee käyttövalmiuteen.

Käynnistys: Paina käyttöpainiketta 3 sekuntia.

Ennenaikainen keskeytys: Paina käyttöpainiketta.

- Stand by

Toiminto: 2 minuuttia viimeisen paperinsyötön jälkeen kaikki tarpeettomat laitteet kytketään automaattisesti pois.

Näyttö "käyttövalmis" vilkkuu säännöllisin välein.

Kun syötät paperia, paperisilppuri käynnistyy itsestään.

• Automaattinen virran katkaisu

Toiminto: Jos paperisilppuria ei käytetä 40 minuuttiin, se katkaisee virran kokonaan, eikä siten vie enää lainkaan virtaa (yön yli, viikonloppuna).

Käyttöönotto uudelleen: Paina käyttöpainiketta.

Häiriö- ja toimintonäytöt

Näyttö Häiriö Häiriöiden poisto
Jatkuva valo	Paperitukos, ylikuormitus	Laitteeseen on syötetty kerralla liikaa paperia.➢ Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.Paina tarvittaessa vielä "R"-peruutuspainiketta poistaaksesi paperitukoksen.Puolita paperinippu.Syötä paperia vähitellen.VihjePaperin saa paremmin pois, jos nostat turvaelementtiä. Paina turvaelementin etukannen keskiosaa ja nosta luukku. VihjeTämä ilmaisin palaa myös, kun moottoria ylikuormitetaan. Tässä tapauksessa anna paperisilppurin jäähtyä 20 minuuttia, ennen kuin otat sen uudelleen käyttöön.
Vilkkuva valo	Syötetty samaan aikaan paperia ja CD-levyjä	Älä käytä molempia leikkauslaitteitoja samanaikaisesti, vaan tuhoa paperit ja CD-levyt/levykkeet/luottokortit vuorotellen.
	Paine turvaelementillä	LED vilkkuu myös, jos tukoksen aikana painat turvaelementtiä tai avaat oven.
Jatkuva valo	Paperi-/silppusäiliö täynnä	Tyhjennä paperi-silppusäiliö.VihjeJos painat ennen oven avaamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon.
Vilkkuva valo	CD-säiliö täynnä	Tyhjennä CD-säiliö. Ota se ylös pidikkeestä tyhjennystä varten.
	Ovi on auki tai turvaelementti pois paikaltaan	Sulje ovi tai salpaa turvaelementti paikalleen.VihjeTurvaelementin liikkeet tuhoamisen aikana määritetään. Jos kone sammuu ilman virhesignaalia, vedä paperi paperiaukosta ja ohjaa se uudelleen sisään.
	Metallintunnistus	Paina peruutusnäppäintä ja vedä paperi syöttöaukosta.Poista paperissa tai turvaelementissä oleva metalli.Kuittaa häiriö painamalla R-painiketta.
Häiriö
Leikkauskoneisto toimii keskeytyksettä vaikka kone ei ole jatkuvassa toiminnossa.		Valokenno on likaantunut paperitukoksen vuoksi.Puhdista valokenno paperinsyötössä kuivalla siveltimellä tai liinalla.
Näyttö Toimintonäytöt
useampi näyttö loistaa R-painiketta painettiin yli 20 sekuntia: Ohjelmistoversion näyttö (vain huolto-teknikoille)
Näyttö Häiriö Häiriöiden poisto

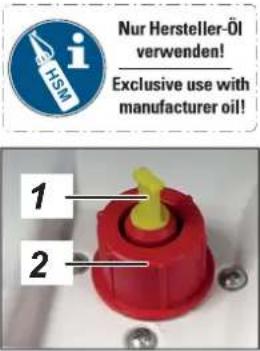

	Öljysäiliö tyhjä	Lisää säiliöön leikkauslohkoöljyä.Käytä ainoastaan HSM-erikoisöljyä!Säiliötilavuus: 250 mlPaina turvaelementtiä ja nosta luukkua.Öljyäjän täyttöaukko on syöttökuilun oikealla puolella.Öljyä voi lisätä sekä pienen aukon1(poista keltainen korkki) että normaalin aukon2kautta (ruuvaa punai- nen kansi pois).
Näyttö Toiminto Aktivointi/deaktivointi
	Näppäin-lukko on aktivoitu.	Näppäinlukon aktivointi tai deaktivointipaina peruutusnäppäintä ja pidä se painettunapaina päälle-/pois-näppäintävapauta päälle-/pois-painike ja sitten R-painike

Ohjeita

Manuaalinen peruutus

Kun painat peruutusnäppäintä, leikkauslaitteisto kulkee taaksepäin ja kytkeytyy pois noin 2 sekunnin kuluttua, vaikka yhä painaisit näppäintä. Jos haluat manuaalisen peruutuksen uudelleen, vapauta näppäin ja paina sitä sitten uudelleen. Jos paperisilppuria käytetään jo silppuamiseen, tämän näppäimen painaminen aiheuttaa välittömän peruutuksen.

Silppusäiliö

Leikkauslaitteistojen käyttövoima kytkeytyy pois päältä, kun paperi- tai CD-säiliö on täynnä.

Erillisellä CD-leikkauslaitteistolla varustetuissa koneissa täyttömäärää CD-säiliössä valvotaan (katso yleiskuvaus, kohta 7). Tyhjennä säiliö käyttö- ja näyttölaitteen signaalin jälkeen.

Huolehdi ympäristöstä ja erottele erilaiset materiaalit hävittämistä varten.

Automaattinen öljyäjä (vain silppuleik-kauksessa)

Leikkauslaitteistojen öljyäminen noin 1,5 sekunnin ajan tapahtuu aina

• Leikkauslaitteiston 200 s käyttöajan jälkeen (vastaa noin 50 paperintuhoamisen työvaihetta)
• Peruutusnäppäimen painaminen seuraavalla toiminnolla tuhoamissuuntaan

Signaali "öljysäiliö tyhjä" poistuu automaatti- sesti, kun säiliö täytetään. Paperisilppuri pysyy käyttövalmiina myös öljysäiliön ollessa tyhjä.

Metallintunnistus (optio)

Paperisilppuri voi olla varustettu metallintunnistuksella. Automaattinen sammutus estää klemmareiden tai muiden metalliesineiden aiheutta-mat leikkauslaitteiston vauriot.

Turvaelementin valvonta

Turvaelementin liikkeet tuhoamisen aikana määritetään. Jos kone sammuu ilman virhesignaalia, vedä paperi paperiaukosta ja ohjaa se uudelleen sisään.

PAPERcontrol

Paperin paksuuden mittaus kalibroidaan säännöllisesti: LED vilkkuu 400 s jälkeen hetken.

6 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

Kytke paperisilppuri pois päältä ja irrota verkkopistoke, ennen kuin siirrät konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huolto-asentajat saavat tehdä huoltotöitä, jotka edellyttävät katteiden irrotta-mista kotelosta. Asiakaspalvelun osoitteet sivulla 202.

Puhdista paperisilppuri ainoastaan pehmeällä liinalla ja miedolla saippualiuoksella. Laittee-seen ei saa joutua vettä.

DON'T FORGET

Vain suikaleleikkaus: Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppusäi-

liö tyhjennettiin. Käytä ainoastaan HSM-leikkauslohkoerikoisöljyä:

• Suihkuta erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä teräakseleille.
• Anna leikkauslaitteiston toimia ilman paperin syöttämistä noin 10 sekuntia jatkuvalla toi-minnolla.

▶ Paperipöly ja muut hiukkaset poistuvat.

7 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen. Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

8 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna, laatikko paletilla ja kiedottuna paketointinauhalla
  • 5 laskospussia
  • 1 pullo erikoisvoiteluöljyä (lyhyt sillpu)
• Käyttöohje

Lisätarvikkeet

• 25 laskospussia, Tilausnro 1.452.995.000
- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 202.

9 Tekniset tiedot

Leikkaustapa Suikale Hiukkasleikkaus
Silpun koko (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,78 x 11 1 x 5
Turvaluokitus DIN 66399		P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P-7/F-3
Leikkausteho* (arkkia), DIN A4	70 g/m2	76 - 78	61 - 63	43 - 46	28 - 30	18 - 19	12
	80 g/m2	70 - 72	56 - 58	39 - 41	23 - 25	15 - 16	10
Silppuamisnopeus		100 mm/s
Työleveys		400 mm
LiitäntäTeho maksimiarkkimäärä		230 V, 50 Hz 120 V, 60 Hz2600 W
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä		-10°C – +25°CKork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)		700 x 592 x 1025
Paino		ca. 108 kg
Paperi-silppusäilion tilavuus		205 l
Päästöänenpainetaso (tyhjäkänyti / kuorma)		64 - 67 dB(A) / 65 dB(A)
Erillisen CD-leikkauslaitteiston leikkauskoko (optio)		Tuotenumero +C, E **		Tuotenumero +M, N **
		4 x 7 mm		2 x 2 mm
CD-leikkuukoneiston turvataso		O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa.
** Tunnus on kirjain, joka on 7-numeroisen tuotenumeron perässä laitteen takapuolella olevassa tyyppikilvessä. esim. 1873111C >> leikkauskoko 4 x 7 mm

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirektiivi 2006/95/EY
- Sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY
• RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta.

1 Symbolforklaring og sikkerhets-instrukser

ADVARSEL

Faresymboler

signalordet

Ärge jätke paberipurustajat ilma järelevalveta sisselülitatuks.

Paberipurustaja sisselülitamine

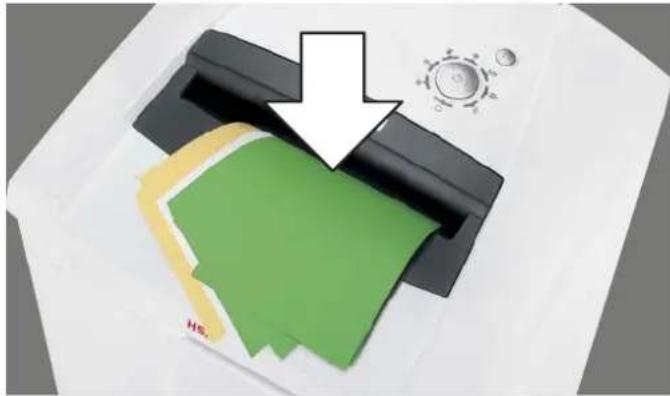

- Juhtige paber paberipilu keskelt sisse.
