РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Securio P44c HSM

1 Обяснение на символите и указания за безопасност

ПРЕДУПРЕЖДЕНИЕ

Предупредителният триъгълник сигналната дума ПРЕДУПРЕЖДЕНИЕ и текстът на сив фон указват опасност от тежки до опасни за живота наранявания.

ВНИМАНИЕ

се използва, когато неспазването може да доведе до материални щети.

Указание

обозначава информации за ефективна работа на машината без риск от опасности.

Указания за безопасност

Преди пускане в експлоатация на машината прочетете инструкцията за експлоатация, съхранете я за бъдещо използване и я пре- дайте на бъдещите ползващи.

Съблюдавайте всички поставени върху машината за унищожаване на документи указания за безопасност.

Опасност от нараняване от остри ножове!

В никакъв случай не пъхайте ръка в подаването на хартията.

Опасност от нараняване чрез поемане на ръката!

Дълга коса, свободни дрехи, вратовръзки, шалове, колиета и гривни пазете далеч от отвора за подаване на хартия. Не унищо- жавайте материали, склони към завързване, например, ленти, шнурове, пластмасово фолио.

Опасности за деца и други лица!

Машината не трябва да се използва от лица (включително деца под 14 години) с ограничени психически, сензорни или умствени способности или липса на опит и/или познание, освен, ако са под надзора на отговарящо за тяхната сигурност лице или са получили указания от него, как да използват уреда. Децата трябва да се наблюдават да не играят с уреда.

Не оставяйте включена машината за уни- щожаване на документи без надзор.

Опасност от електрически удар!

Неправилното използване на машината може да доведе до електрически токов удар.

- Редовно проверявайте уреда и кабела за щети.

При повреда или неправилно функциониране както и преди преместване или почистване изключете машината за унищожа- документи и извадете щепсела.

- Внимавайте да не попадне вода в машината за унищожаване на документи. Не потапяйте мрежовия кабел или щекера във вода. Не пипайте никога щекера с влажни ръце.

- Никога не дърпайте щекера за кабела от контакта, хвашайте винаги за щекера.

2 Използване по предназначение, гаранция

Проверете на фабричната табелка на обратната страна на уреда, за каква ширина на рязане и мрежово напрежение е предвидена Вашата машина за унищожаване на документи и съблюдавайте съответните точки от инструкцията за експлоатация.

Машината за унищожаване на документи е предназначена само за унищожаване на хартия. В зависимост от вида на рязане могат да унищожават в малки количества и следните материали:

Ширина на рязане (mm) 5,8	3,9 3	9x40	1,9x15
Кредитни карти, компактдискове, дискети, USBстикове	●	●		●

Здравият режещ инструмент е нечувствителен към кламери и телбод. Само при машини с ширина на рязане 1x5 mm хартията не трябва да има кламери и телбод.

Указание

В отделния режещ инструмент за компактдискове (опция) могат да се унищожават независимо от режещия инструмент за хартия компактдискове, дискети и кредитни карти.

Машината за унищожаване на документи има гаранционен срок от 3 години. Важи независима от отговорността за недостатъци гаранция за стоманените режещи валци HSM на машините за унищожаване на документи по време на целия срок на експло- атация на уреда. (HSM Lifetime Warranty). Изключение от това правят машини за уни- щожаване на документи с ширина на рязане 0,78x11 mm и 1x5 mm. Износване, щети от използване не по предназначение както и интервенции от трети лица не се покриват от гаранцията.

Фирма HSM гарантира доставянето на резервни части до 10 години след спиране на производството на този модел.

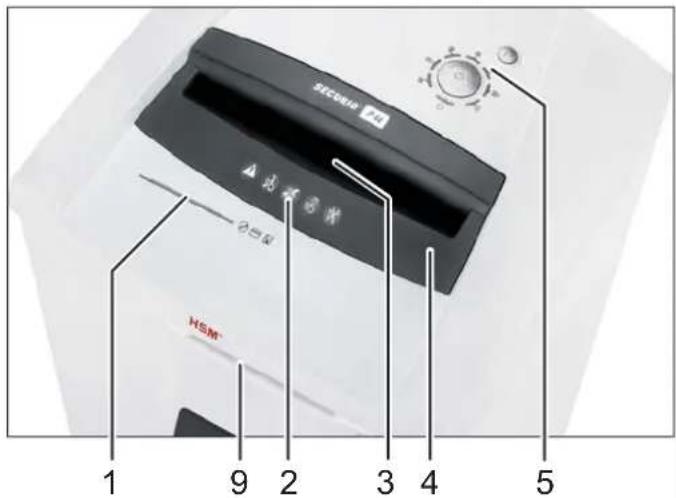

3 Обзор

Указание: В зависимост от модела машината Ви не съдържа всички модули.

SECURITY HEM® 1 9 2 3 4 5

1 Шлиц за подаване на компактдискове, дискети и кредитни карти (опция)
2 Указания за безопасност
3 Фотоклетка в подаването на хартия
4 Елемент за безопасност
5 Управляващ и индикаторен елемент

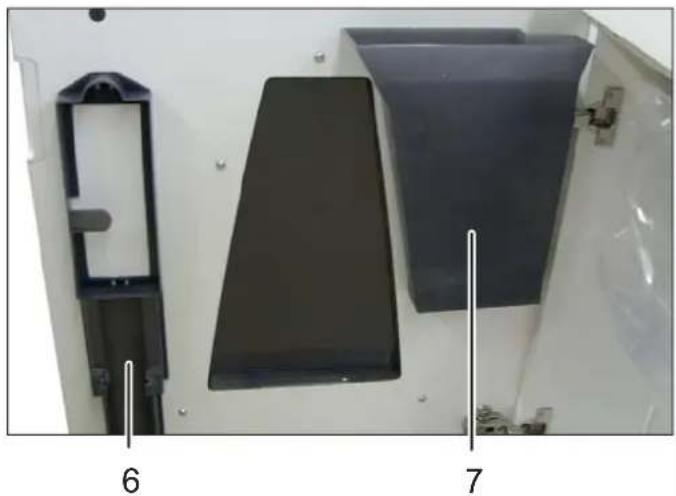

6 Държач за инструкция за експлоатация и шише с масло
7 Резервоар за събиране на унищожени компактдискове / дискети / кредитни карти (опция)
8 Отвор за пълнене на масло за режещия блок (само при рязане на частици)
9 PAPERcontrol

български

Управляващи и индикаторни елементи

Указание: В зависимост от модела на машината не са налични всички функции.

Индикация: Претоварване (Задръстване на хартия)

Индикация: Пълен резервоар за хартия / компактдискове

Бутон R:

• Режещият инструмент се движи назад
  • Квитиране на смущение
• Индикация на софтуерна версия (само за сервисни техници)

Функционален бутон „Включване / Изключване / Стартиране“

Неправилното използване на машината може да доведе до електрически токов удар.

• Използвайте уреда само в сухи вътрешни помещения. Не го използвайте във влажни помещения или под дъжда.
• Дръжте уреда, щекера и мрежовия кабел далеч от открит огън и горещи повърхности. Вентилационните отвори трябва да са свободни и да са на разстояние от стени или от мебели най-малко 5 см.
• Внимавайте щепсельт да е лесно достъпен.
• Преди включване на щепсела се убедете, че напрежението и честотата на Вашата електрическа мрежа отговарят на данните от фирмената табелка.

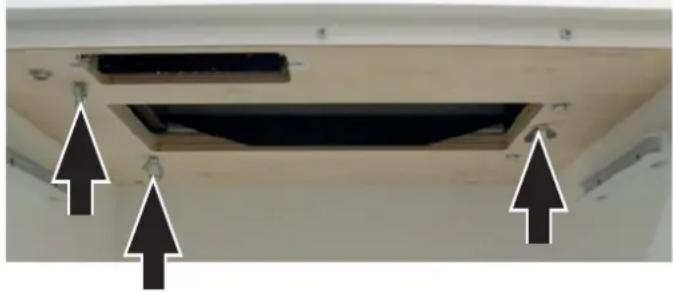

- Преди първо пускане в експлоатация отворете вратата и отстранете 3те крилчати винта на транспортното обезопасяване от фундаментната плоча под режещия инструмент.

- Поставете щекера на машината в правилно инсталиран контакт.

български

5 Обслужване

Включване на машината за унищожаване на документи

• Проверете, дали няма хартия в шлица за подаване на хартия.
• Натиснете бутона за управление.
  ▶ Индикацията „Готов за работа“ свети.

Унищожаване на хартия

Измерване на дебелината на хартията PAPERcontrol

Машината за унищожаване на документи има вградено измерване на дебелината на хартията. С него можете да проверите, дали може да се унищожи купчина хартия в един работен ход.

След кратко забавяне индикацията на елемента за управление присветва:

зелено: Купчината хартия може да бъде унищожена.

жълто: Количество хартия е в горния мощностен диапазон на машината. Намалете количеството на листите, за да щадите машината и за да предотвратите задръстване на хартия.

червено: Количество хартия е над максимальния капацитет на рязане на машината. Предотвратявайте блокирането на режещия инструмент, като намалите количеството хартия.

• Вземете купчината хартия.

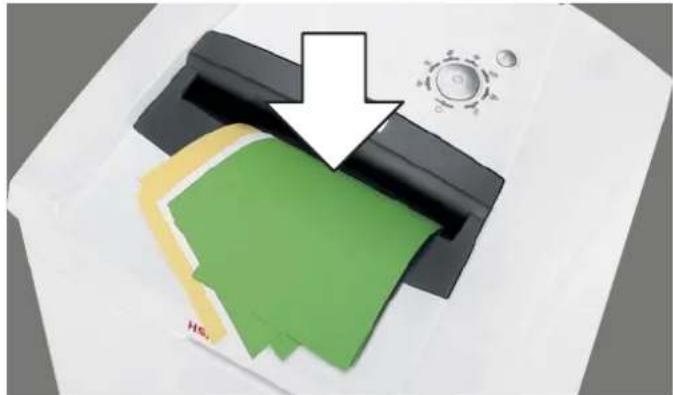

- Пъхайте хартията в средата на шлица за хартия.

Фотоклетката задейства автоматично режещия инструмент. Затова при тесни хартиени ивици внимавайте те да бъдат обхванати от фотоклетката.

ВНИМАНИЕ

Не унищожавайте хартия в режещия инструмент за компактдискове. Това може да доведе до повреди.

Указание

Режещите инструменти за хартия и CD не могат да се използват едновременно. Винаги унищожавайте само един вид материал.

След около 3 с след освобождаване на отвора за подаване на хартия машината за унищожаване на документи автоматично се изключва и преминава в режим на готовност.

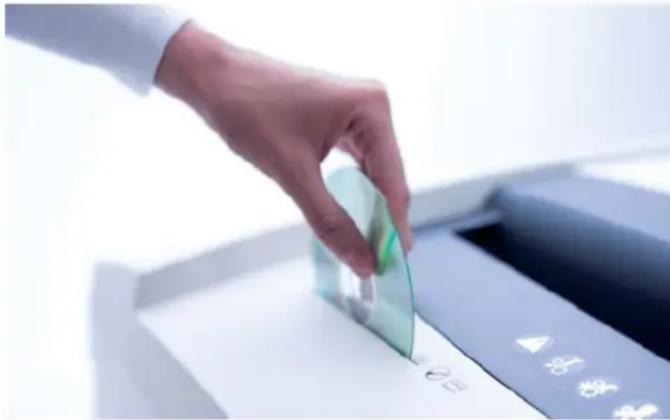

Унищожаване на компактдискове / USB стикове / кредитни карти / дискети

• Проверете, дали машината Ви е предназначена за унищожаването на тези материали (виж „Използване по предназначение“).
• При машини с отделен режещ инструмент за компактдискове (опция) поставете компактдискове, дискети и кредитни карти в шлица за подаване на този режещ инструмент. Това ще Ви предпази от парчета.

При машини без самостоятелни режещи инструменти за CD е необходимо да се използва подавача на хартия.

Указание

Режещите инструменти за хартия и CD не могат да се използват едновременно. Винаги унищожавайте само един вид материал.

• USB стикове унищожавайте винаги в режещия инструмент за хартия.
• Пазете околната среда и изхвърляйте различните материали разделно.

Изключване на машината за унищожаване на документи

• Натиснете бутона за управление.
  ▶ Индикацията „Готов за работа“ изгасва.

Други работни режими

- Постоянен режим

Приложение: Унищожаване на по-големи количество хартия Функция: Режещият инструмент се движи непрекъснато.

Ако в продължение на 2 минути не се подаде материал, режещят инструмент се изключва автоматично и машината за унищожаване на документи преминава в режим на готовност.

Стартиране: Натиснете бутона за управление за 3 секунди.

Преждевременно прекъсване: Натиснете бутона за управление.

- Режим състояние на готовност

Функция: 2 минути след последното подаване на хартия автоматично се изключват всички ненужни потребители.

Индикацията „Готов за работа“ примигва кратко на равни интервали.

При подаване на хартия машината за уни- щожаване на документи автоматично се задвижва.

• Автоматично изключване

Функция: Ако в продължение на 40 минути машината за унищожаване на документи не се използва, тя се изключва напълно и не използва повече ток (напр. нощем, събота и неделя).

Индикация	Смущение Отстраняване на смущението
Постоянна светлина	Задръстване на хартияПретоварване	Пъхнали сте наведнъж прекалено много хартия.➤ Режецият инструмент работи няколко секунди на заден ход и избутва навън хартията.Евентуално натиснете и реверсирация бутон „R“, за да изводите хартията.Намалете наполовина купчината хартия.Подавайте хартията една след друга.УказаниеЗа по-добро изваждане на хартията можете да вдигнете елемента за безопасност. За тази цел натиснете в средата на предния кант на елемента за безопасност и повдигнете капака. УказаниеТази индикация свети и, ако моторът е претоварен. В такъв случай преди ново пускане оставете машината за унищожаване на документи да се охлади 20 минути.
	Мигаща светлина	Едновременно подадени хартия и компактдиск
		Натиск върху елемента за безопасност
Постоянна светлина	Пълен резервоар за събиране на унищожена хартия	Изпразнете резервоара за събиране на унищожена хартия.УказаниеАко преди изваждане на резервоара задействате за кратко реверсирация бутон, една част от материала се изтегля обратно в режещия инструмент.
	Мигаща светлина	Пълен резервоар за компактдискове
	Отворена врата или нефиксиран елемент за безопасност	Затворете вратата съответно фиксирайте елемента за безопасност.УказаниеУлавят се движенията на елемента за безопасност в процеса на унищожаване. Ако машината Ви изключва без сигнал за грешка, извадете хартията от шлица за хартия и я подайте отново.
	Метален детектор	Натиснете реверсивния бутон и издърпайте хартията от шлица за подаване.Отстранете метала, който се намира в хартията или на елемента за безопасност.Квитирайте смущението чрез натискане на бутона R.
Смущение
Режецият инструментработи непрекъснато,въпреки че машината нее в постоянен режим наработа.		Фотоклетката е замърсена от хартиен прах.Почистете фотоклетката в подаването на хартия със суха четка или кърпа.
Индикация Функция
Няколко индикациисветят		Бутонът R е бил натиснат повече от 20 s: Индикация на софтуерна версия (само за сервизни техници)
Индикация	Смущение	Отстраняване на смущението
	Празенмасленрезервоар	Напълнете резервоара с масло за режещия блок. Nur Hersteller-Öl verwenden!Exclusive use with manufacturer oil!За това използвайте само HSM специално масло!Обем на резервоара: 250 mlНатиснете елемента за безопасност и повдигнете капака.Отворът за пълнене на масльонката се намира в дясната страна на подаването.Маслото може да се пълни както през малкия отвор 1 (махнете жълтата запушалка) така и през нормалния отвор 2 (развинтете червения капак).
Индикация	Функция Активиране / Деактивиране
[cc2c]	Блокировката на бутоните е активирана.	За активиране или деактивиране на блокировката на бутонитенатиснете и задръжте натиснат реверсивния бутоннатиснете бутона за включване/изключванеотпуснете първо бутона за включване/изключване и след това бутона R

Указания

Ръчно реверсиране

Чрез натискане на реверсивния бутон реже- щият инструмент работи назад и след около 2 секунди се изключва, дори и ако буто- нът остане натиснат. За да се предприеме отново ръчно реверсиране, бутонът трябва да се отпусне и отново да се задейства. Ако машината за унищожаване на документи е задействана вече в посоката на унищожа- ване, задействането на този бутон предиз- виква незабавно реверсиране.

Резервоар за събиране на унищожения материал

Задвижването на двата режещи инструмента се изключва, ако резервоарът за събiranе на компактдискове или хартия се напълни.

При машини с отделен режещ инструмент за компактдискове се контролира състоянието на напълване на резервоара за събиране на компактдискове (виж обзор, поз. 7). Изпразнете резервоара след сигнал на управляващия и индикаторния елемент.

Пазете околната среда и изхвърляйте различните материали разделно.

Автоматична масльонка (само при рязане на частици)

Смазването на режещите инструменти става за около 1,5 секунди съответно след

• 200 s работа на режещите инструменти (отговаря на около 50 пъти унищожаване на хартия)
• задействане на реверсивния бутон при следваща работа в посоката на унищожаване

Сигнализацията „Празен маслен резервоар“ автоматично изгасва след напълване на резервоара. Машината за унищожаване на документи остава готова за работа и при празен маслен резервоар.

Машината за унищожаване на документи е оборудвана опционално с метален детектор. Чрез автоматично изключване се предотвратяват щети по режещия инструмент от кламерчета и други метални части.

български

Контрол на елемента за безопасност

Улавят се движенията на елемента за безопасност в процеса на унищожаване. Ако машината Ви изключва без сигнал за грешка, извадете хартията от шлица за хартия и я подайте отново.

PAPERcontrol

Измерването на дебелината на хартията се калибрира редовно: Светодиодът мига след 400 s за кратко.

6 Почистване и техническа под- дръжка

ПРЕДУПРЕЖДЕНИЕ

Неправилното използване на машината може да доведе до електрически токов удар.

Преди преместване или почистване изключете машината за унищожаване на документи и извадете щепсела.

Дейности по сервисното обслужване, свързани с отстраняване на покритията на корпуса, трябва да се извършват само от службата за работа с клиенти на

фирма HSM и от сервизните техници на нашите търговски партньори. Адреси на служби за работа с клиенти виж на страница 202.

Почиствайте машината за унищожаване на документи само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда.

DON'T FORGET

Само рязане на ленти: Смазвайте режещия инструмент при намаля- ване на капацитета на рязане, поява на шумове

или след всяко изпзване на резервоара за събиране на унищожения материал. За това използвайте само HSM специално масло за режещия блок:

• Пръснете специално масло за режещия блок през отвора за подаване на хартия по цялата ширина върху режещите валци.
• Оставете режещия инструмент да работи без подаване на хартия около 10 s в постоянен режим на работа.
  Освобождава се хартиен прах и частици.

7 Изхвърляне / Рециклиране

Старите електрически и електронни уреди съдържат често пъти ценни материали, но и също вредни вещества, които са били необходими за функцията и безопасността. При неправилно

изхвърляне или боравене те могат да са опасни за човешкото здраве и за околната среда. Старите уреди не трябва да се изхвърлят заедно с останалия боклук. Съблюдавайте актуалните валидни разпоредби и използвайте пунктовете за събиране на отпадъци за предаване и рециклиране на електрически и електронни стари уреди. Изхвърляйте и всички опаковъчни материали съобразно с околната среда.

• Машината за унищожаване на документи е опакована в картон, готова за свързване, картон на палет, вързан с опаковъчна лента
  • 5 плика за изрезки
  • 1 шише специално масло за режещия блок за уреди с рязане на частици
• Инструкция за експлоатация

Принадлежности:

• 25 Плика за изрезки, кат. номер 1.452.995.000
- Специално масло за режещия блок (250 ml), кат. номер 1.235.997.403

Адреси на служби за работа с клиенти виж на страница 202.

9 Технически данни

Вид на рязане	Рязане на ленти		Рязане на частици
Големина на изрезките (mm)	5,8	3,9	3,9 x 40	1,9 x 15	0,78 x 11	1 x 5
Клас на безопасност DIN 66399	P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P-7/F-3
Капацитет на рязане* (лист) DIN A4	70 g/m280 g/m2	76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 41	28 - 3023 - 25	18 - 1915 - 16
Скорост на рязане	100 mm/s
Работна ширина	400 mm
СвързванеМощност при макс. брой листи	230 V, 50 Hz 120 V, 60 Hz2600 W
Условия на околната среда при работа:ТемператураОтносителна влажност на въздухаВисочина над морското равнище	-10°C до +25°Cмакс. 90%, некондензиращамакс. 2.000 m
Размери Ш x Д x В (mm)	700 x 592 x 1025
Тегло	са. 108 kg
Обем на резервоара за събиранена унищожена хартия	205 l
Ниво на звуково налягане(празен ход / под товар)	64 - 67 dB(A) / 65 dB(A)
Големина на изрезките на отделния режещ инструмент за компактдискове(опция)	Номер на артикула +C, E **			Номер на артикула +M, N **
	4 x 7 mm			2 x 2 mm
Клас на безопасност на режещия инструмент за компактдискове	O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Макс. брой листи (DIN A4, 70 g/m² или 80 g/m²), подадени надлъжно, които могат да се нарежат с едно пускане. Дадените данни за производителността са определят с нов, смазан режещ инструмент и студен двигател. По-слабо мрежово напрежение или друга честота на мрежата от дадената може да доведе до по-ниска производителност на рязане на листите или до повече шумове при работа. Производителността на рязане на листите може да е различна в зависимост от структурата и качествата на хартията и в зависимост от вида на въведеното.
** Обозначение е буквата след 7-цифрения номер на артикула на фабричната табелка на задната част на уреда. напр. 1873111C >> големина на изрезките 4 x 7 mm

Машината за унищожаване на документи отговаря на съответните директиви на Европейския Съюз за хармонизиране:

• Директива за ниско напрежение 2006/95/EO
• Директива за електромагнитна съвместимост 2004/108/EO
- Директива за ограничаване използването на опасни и вредни вещества (RoHS) 2011/65/EC Декларацията на ЕС за съгласуване може да се поиска от производителя.
