BRUKSANVISNING Securio P44c HSM

1 Symbolförklaring och säkerhets-anvisningar

WARNING

Farosymbolen

signalordet

WARNING och text mot grå bakgrund uppmärksammar dig på situationer där risk för svåra eller livshotande skador föreligger.

OBSERVERA

används om risk för sakskador föreligger då anvisningarna inte följs.

Märk

Uppmärksammar dig på information om hur maskinen kan användas på ett effektivt och säkert sätt.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till

ev. senare användare.

Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Risk för skador - vassa knivar!

Stick aldrig in handen i pappersöppningen.

Risk för skador – indragning!

Var försiktigt med längt här, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen.

Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, senso-

riska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten.

Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Fara på grund av elektrisk ström!

Felaktig användning av maskinen kan ge elektriska stötar.

- Kontrollera apparaten och kabeln regelbundet så att de inte är skadade.

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

- Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten. Ta inte i nätkontakten med våta händer.

- Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 5,8 3,9 3,9x	40 1,9x15
Kreditkort, CD-skivor, disketter, USB-stickor	●	●	●

Det robusta skärverket skadas inte av häftklammer eller gem. Endast på maskiner med en skärbredd på 1x5 mm kan papperet inte innehålla häftklamrar eller gem.

Märk

I det separata CD-skärverket (tillval) kan CD-skivor, disketter och kreditkort förstöras obereonde av pappersskärverket.

Dokumentförstöraren har 3 års garanti. Oberoende av garantin fi nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Undantaget från detta är dokumentförstörare med en skärbredd på 0,78x11 mm och 1x5 mm. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

HSM tillhandahåller reservdelar upp till 10 år efter att denna modell har slutat tillverkas.

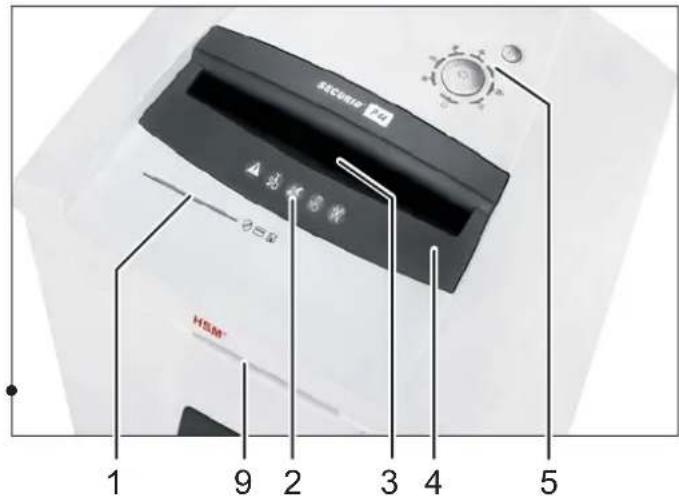

3 Översikt2 Ändamålsenlig användning,

Märk: Vilka komponenter som finns i maskinen varierar bereonde på utförande.

sccuic 74 0=2 HBM* 1 9 2 3 4 5

1 Inmatningsöppning för CD-skivor, disketter och kreditkort (tillval)
2 Säkerhetsanvisningar
3 Fotocell i pappersöppningen
4 Säkerhetsdel
5 Manöver- och displayenhet
6 Hållare för bruksanvisning och oljefl aska
7 Behållare för CD-kort / disketter / kreditkort (tillval)
8 Påfyllningsöppning för oljan för knivblock (endast cross cut (partiklar))
9 PAPERcontrol

svenska

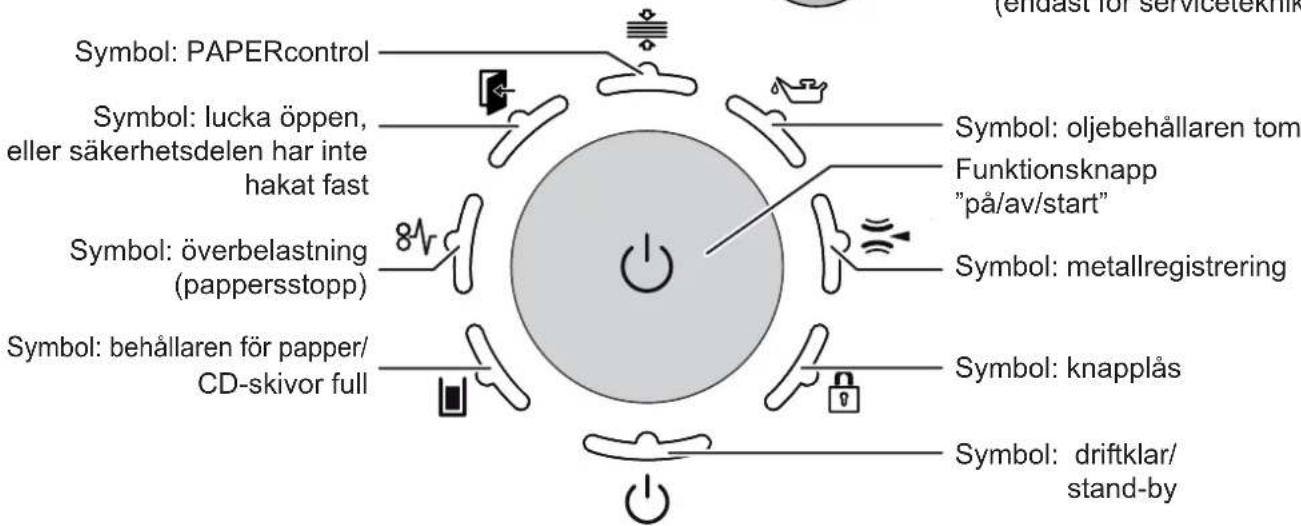

Manöver- och displayelement

Märk: Vilka funktioner som står till förfogande varierar beroende på utförande.

R-knapp:

• Skärverket går bakåt
  • Kvittering av störningar
• Visa programvaruversionen (endast för servicetekniker)

Symbol: PAPERcontrol Symbol: lucka öppen, eller säkerhetsdelen har inte hakat fast Symbol: överbelastning (pappersstopp) Symbol: behållaren för papper/ CD-skivor full Symbol: oljebehållaren tom Funktionsknapp "på/av/start" Symbol: metallregistrering Symbol: knapplås Symbol: driftklar/ stand-by

4 Idrifttagande

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.
• Låt inte apparaten, nätkontakten och nätkabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.
• Se till att nätkontakten är lätt åtkomlig.
• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.

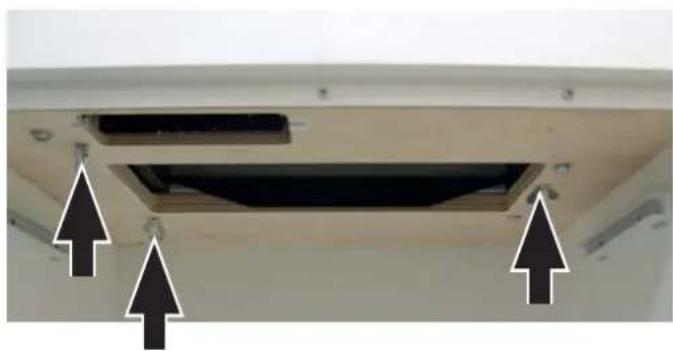

- Innan dokumentförstöraren startas för första gången: öppna luckan och ta bort transportsäkringens 3 vingskruvar från golvplattan under skärverket.

- Anslut maskinens nätkontakt till ett korrekt installerat uttag.

svenska

5 Handhavande

Tillslagning av dokumentförstöraren

• Kontrollera att det inte fi nns något papper i imatningsöppningen för papper.
• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" lyser.

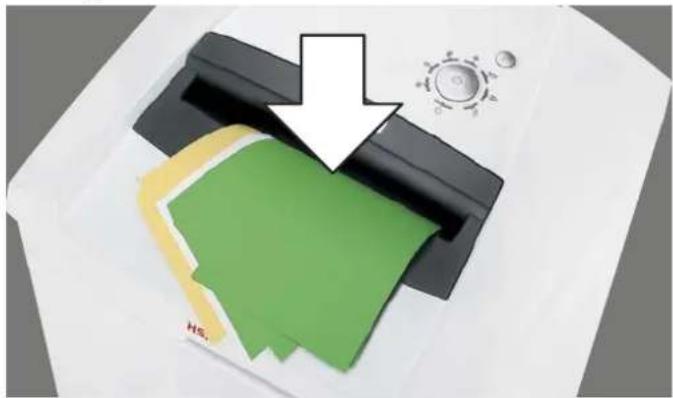

Förstöra papper

• Mätning av papperstjocklek PAPERcontrol Dokumentförstöraren har en inbyggd funktion för mätning av papperstjockleken. Det gör det möjligt att kontrollera hur mycket papper som kan förstöras på en gång.
• Skjut in pappersbunten i kontrollöppningen.

▶ Efter en kort fördröjning lyser indikatorn:

Grönt: Pappersbunten kan förstöras.

Gult: Pappersmängden ligger inom maskinens övre kapacitetsområde. Minska antalet pappersark för att skona maskinen och undvika pappersstopp.

Rött: Pappersmängden ligger över maskinens kapacitetsområde. Förhindra att skärverket blockeras genom att minska pappersmängden.

• Ta bort pappersbunten.

- Mata in papper i mitten av pappersöppningen.

Söndertuggningen startas via en fotocell i inmatningsöppningen. Det är därför särskilt viktigt att se till att smala pappersremsor registreras av fotocellen.

OBSERVERA

Mata inte in papper i CD-skärverket. Det kan leda till skador.

Märk

Pappers- och CD-skärverk kan inte användas samtidigt. Förstör alltid bara en typ av material.

3 sekunder efter det att fotocellen i inmatningsöppningen för papper blivit fri igen stängs skärverket av automatiskt och dokumentförstöraren kopplar över till standby.

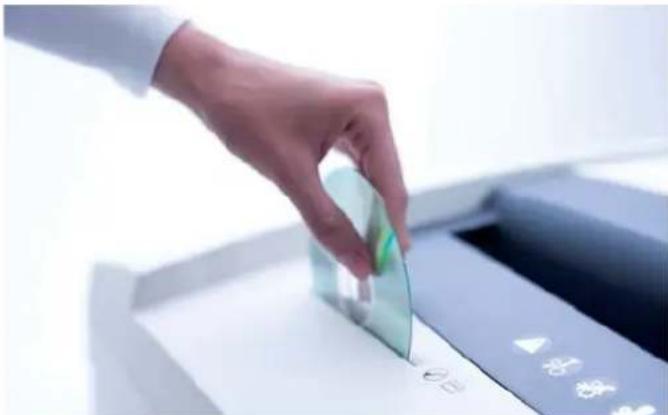

Förstöra CD-skivor / USB-stickor / kreditkort / disketter

• Kontrollera att maskinen är godkänd för dessa material (se "Ändamålsenlig användning").
• På maskiner med separat CD-skärverk (tillval): mata in CD:s, disketter och kreditkort i inmatningsöppningen till detta skärverk. Det skyddar mot splitter.

Använd pappersinmatningen på maskiner utan separat CD-skärverk.

Märk

Pappers- och CD-skärverk kan inte användas samtidigt. Förstör alltid bara en typ av material.

• USB-stickor förstör du alltid i pappersskärverket.
• Värna miljön och återvinn de olika materialen åtskilt.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" slocknar.

Ytterligare funktionslägen

- Kontinuerlig körning

Funktion: skärverket går oavbrutet. Om det går 2 minuter utan att något material matas in stängs skärverket av och dokumentförstöraren kopplar över till standby.

Start: tryck 3 sekunder på manöverknappen. Avbryta i förtid: tryck på manöverknappen.

- Stand by

Funktion: 2 minuter efter den sista pappersinmatningen stängs alla onödiga förbrukare av automatiskt.

Symbolen "driftklar" blinkar regelbundet. När papperet matas in startar dokumentförstöraren automatiskt.

• Automatisk avstängning

Funktion: Om dokumentförstöraren står oanvänd i 40 minuter stängs den av helt och förbrukar alltså ingen ström längre (på nätter, helger).

Återstart: Tryck på manöverknappen.

Störnings- och funktionssymboler

Symbol Störning Åtgård
Lyser kon-stant	Pappers-stopp,överbelast-ning	För mycket papper har matas in på en gång.➢ Skärverket går "baklänges" några sekunder och skjuter ut papperet.Tryck vid behov på reverseringsknappen "R" för att ta bort pappersstapeln.Ta bort halva pappersstapeln.Mata in pappersarken efter varandra.MärkDet går att fälla upp säkerhetsdelen så att det blir lättare att ta ut papperet.Tryck mitt på säkerhetsdelens framkant och fäll upp luckan. MärkDen här symbolen tänds också om motorn överbelastas. Låt då dokument-förstöraren svalna 20 minuter innan den startas igen.
Blinkande ljus	Papper och CD-skivorhar matatsin samtidigt	• Använd inte de två skärverken samtidigt; skär förts papper och sedan CD-skivor/disketter/kreditkort, eller tvärtom.
	Tryck på säkerhets-del	• Lysdioden blinkar även när du trycker på en säkerhetsdel under ett pap-persstopp eller om du öppnar dörren.
Lyser kon-stant	Behållarenför papperfull	• Töm behållaren.MärkOm reverseringsknappen trycks in innan luckan öppnas dras en del av materialet in i skärverket igen.
Blinkande ljus	Behållarenför CD-ski-vor full	• Töm behållaren. Lyft då upp den ur hållaren.
	Lucka öp-pen, eller säkerhets-delen harinte hakatfast	• Stäng luckan eller haka fast säkerhetsdelen.MärkUnder skärningsförloppet registreras säkerhetsdelens rörelser. Om maski-nen stängs av utan att något fel signaleras: dra ut papperet ur pappersöpp-ningen och mata sedan in det igen.
	Metallregist-rering	• Tryck på reverseringsknappen och dra ut papperet från inmatningsöppningen.Ta bort metall från papperet eller från säkerhetsdelen.Kvittera störningen genom att trycka på R-knappen.
Störning
Skärverket går oav-brutet, även om inte maskinen är i läget kon-tinuerlig körning.		Fotocellen är nedsmutsad med pappersdamm.• Rengör fotocellen i pappersöppningen med en torr pensel eller trasa.
Symbol Funktion
flera indikatorer lyser		R-knappen har tryckts in längre än 20 sekunder: visning av programvaruver-sionen (endast för servicetekniker)
Symbol Störning Åtgård
	Oljebehål-laren tom	• Fyll på behållaren med olja för knivblock. Nur Hersteller-Öl verwenden!Exclusive use with manufacturer oil! Använd endast HSM-specialolja!Behållarvolym: 250 mlTryck på säkerhetsdelen och lyft luckan.Påfyllningsöppningen för oljan sitter på inmatningska-nalens högra sida.Oljan kan fyllas på både genom den lilla öppningen1 (ta bort den gula pluggen) och den normala öpp-ningen2 (skruva bort det röda locket).
Symbol F	Funktion Aktivering/avaktivering
	Knapplåset är aktiverat.	Aktivera och avaktivera knapplåset• tryck ned reverseringsknappen och håll den nedtryckt• tryck på på/av-knappen• släpp först upp på/av-knappen och sedan R-knappen

Anvisningar

Manuell reversering

När man trycker på reverseringsknappen ändrar skärverket riktning och går "bakåt", efter ca 2 sekunder stängs det av (även om knappen fortfarande hålls nedtryckt). För att upprepa den manuella reverseringen måste man släppa upp knappen och sedan trycka på den igen. Om dokumentförstöraren redan körs i skärriktning sker omedelbar reversering när knappen trycks.

Behållare

När behållaren för papper eller behållaren för CD-skivor blir full stängs drivningen till båda skärverken av.

På maskiner med separat CD-skärverk övervakas nivån i CD-behållaren (se översikten, pos. 7). Töm behållaren om detta indikeras på manöver- och displayelementet.

Värna miljön och återvinn de olika materialen åtskilt.

Automatisk smörjning (endast cross cut - partiklar)

Skärverken smörjs automatiskt i ca 1,5 sekunder efter

• 200 s gångtid (motsvarar ca 50 ggr pappersskärning)
• tryckning av reverseringsknappen vid nästa användning i skärriktning

Signalen "oljebehållaren tom" raderas automatiskt när behållaren har fyllts på. Dokumentförstöraren är driftklar även om oljebehållaren är tom.

Metallregistrering (tillval)

Som tillval har dokumentförstöraren en funktion för metallregistrering. Den automatiska avstängningsfunktionen förhindrar att gem eller andra metallföremål skadar skärverket.

Övervakning av säkerhetsdelen

Under skärningsförloppet registreras säkerhetsdelens rörelser. Om maskinen stängs av utan att något fel signaleras: dra ut papperet ur pappersöppningen och mata sedan in det igen.

PAPERcontrol

Mätningen av papperstjocklek kalibreras regelbundet: Lysdioden blinkar en kort tid efter 400 s.

6 Rengöring och underhåll

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

Stäng av dokumentförstöraren och dra ut nätkontakten innan du ställer dokumentförstöraren på en ny plats eller rengör den.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners. Kundtjänstadresser se sidan 202.

Rengör dokumentförstöraren endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i apparaten.

DON'T FORGET

Endast stimlor:

Smörj skärverket med olja om skärkapaciteten mins-kar, vid oljud, eller efter varje tömning av behållaren.

Använd endast HSM specialolja för knivblock:

• Spruta specialoljan över hela knivaxlarnas bredd; spruta genom pappersöppningen.
• Kör skärverket i cirka 10 s. i kontinuerlig körning.
  ▶ Pappersdamm och partiklar lossnar.

7 Avfallshantering / återvinning

Uttjänade elektriska och elektroniska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet. Felaktig hantering och felaktigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

8 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning, kartong på pall försedd med förpackningsband
  • 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör

• 25 st sidoveckade säckar Beställnr. 1.452.995.000
- Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 202.

9 Tekniska data

Skärsätt	Nedskärning till strimlor		Nedskärning till partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,7	8 x 11 1 x 5
Säkerhetsnivå DIN 66399	P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P	-7/F-3
Skärkapacitet* (ark), DIN A4 70 g/m ^2 80 ^2	76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 4g/m	28 - 3023 - 25	18 - 1915 - 16	1210
Skärhastighet 100 mm/s
Arbetsbredd	400 mm
AnslutningEffekt vid max. antal ark	230 V, 50 Hz 120 V, 60 Hz2600 W
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +25°Cmax. 90%, ej kondenserandemax. 2000 m
Mätt b x d x h (mm)	700 x 592 x 1025
Vikt	ca. 108 kg
Papperbehållarens volym	205 l
Emissionsljudtrycksnivå (tomgång / last)	64 - 67 dB(A) / 65 dB(A)
Skärstorlek på det separata CD-skärverket(tillval)	Artikelnummer +C, E **		Artikelnummer +M, N **
	4 x 7 mm		2 x 2 mm
Säkerhetssteg för CD-förstörare	O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.
** Märkningen är bokstaven efter det 7-siffriga artikelnumret på typskylten på apparatens baksida. Till exempel 1873111C >> skärstorlek 4 x 7 mm

Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirektiv 2006/95/EG
• EMC-direktivet 2004/108/EG
• RoHS-direktiv 2011/65/EU

EU-deklaration om överensstämmelse kan beställas hos tillverkaren.
