HASZNÁLATI ÚTMUTATÓ Securio P44c HSM

1 Szimbólumok magyarázata és biztonsági útmutatások

FIGYELMEZTETÉS

A figyelmeztető háromszög

FIGYELMEZTETÉS jelzőszóval és a szürke hátterű szöveggel súlyos, akár életveszélyes sérüléssel járó veszélyre utal.

A FIGYELEM

szó arra utal, hogy a fi gyelmen kívül hagyás anyagi kárt okozhat.

Az megjegyzés

a gép hatékony üzemeltetésére vonatkozó információkat jelöli, veszélyre nem utal.

Biztonsági tudnivalók

A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak.

Vegye fi gyelembe az iratmegsemmisítön található valamennyi biztonsági megjegyzést.

Sérülésveszély az éles kések által!

Tilos belenyúlni a papírbeadagoló nyílásba.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papír- adagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.

Veszélyek gyermekek és más személyek számára!

A gépet nem használhatják olyan személyek (beleértve a 14 év alatti gyermekeket is), akik korlátozott

fi zikai, érzékelési vagy szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel.

Ne hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva.

Áramütés általi veszélyeztetés!

A készülék helytelen használata áramütéshez vezethet.

- Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét.

Kapcsolja ki az iratmegsemmisítőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót.

- Kerülje víz iratmegsemmisítőbe történő bejutását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót. Ne érintse meg a hálózati csatlakozót nedves kézzel.

- A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.

garancia

Ellenőrizze a készülék hátoldalán található adattáblán, hogy milyen vágási szélességre és hálózati feszültségre lett tervezve az irat-megsemmisítő, valamint ügyeljen a használati útmutató vonatkozó pontjaira.

Az iratmegsemmisítő kizárólag papírok megsemmisítésére alkalmas. Ezenkívül vágási módtól függően az alábbi tárgyak csekély menynyiségben megsemmisíthetők:

Vágási méret (mm) 5,8 3,9 3,9x40		1,9x15
Hitelkártyák, CD-k, fl oppyle-mezek, USB-memóriák	●	●		●

A robusztus aprítókészülék tűzőgép- és gémkapcsokra érzéketlen. Egyedül az 1x5 mm vágásszélességű gépeknél nem tartalmazhat a papír tűzőgép- vagy gemkapcsokat.

Megjegyzés

A különálló (válaszható) CD-vágó szerkezetben a papírvágó szerkezettől függetlenül CD-ket, fl opikat és hitelkártyákat semmisíthet meg.

Az iratmegsemmisítőre vonatkozó jótállás 3 év. Az iratmegsemmisítő HSM acél vágótengelyeire a szavatosságtól független, a készülék teljes élettartamára vonatkozó garancia vonatkozik (HSM Lifetime Warranty). Kivételt képeznek ez alól a 0,78x11 mm-es és 1x5 mm-es vágás-szélességű iratmegsemmisítők. A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.

A HSM pótalkatrészek szállítását jelen modell gyártásának megszüntetésétől számított legfeljebb 10 évig biztosítja.

3 Áttekintés2 Rendeltetésszerű haszná

Megjegyzés: Az iratmegsemmisítő kialakításától függően az Ön gépe nem tartalmazza az összes alkotóelemet.

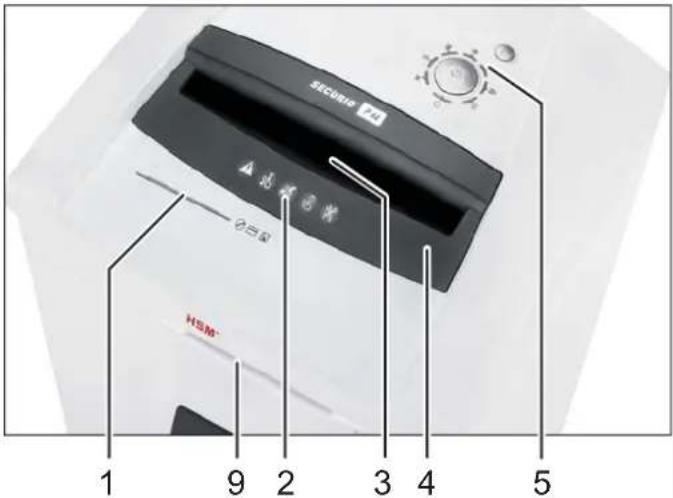

SICINIS Φ=0.5 HSM* 1 9 2 3 4 5

1 CD-, fl oppylemezek és hitelkártya-adagolónyílás (opcionális)
2 Biztonsági tudnivalók
3 Papíradagoló fénysorompója
4 Biztonsági elem
5 Kezelő- és kijelzőegység
6 Kezelési útmutató és olajfl akon tartója
7 CD- / fl oppylemezek / hitelkártya-apríték tartálya (opcionális)
8 Vágószerkezet-olaj betöltőnyílása (csak apróra vágás)
9 PAPERcontrol

magyar

Kezelő- és kijelzőelemek

Megjegyzés: Az iratmegsemmisítő kialakításától függően nem érhető el mindegyik funkció.

Kijelző: PAPERcontrol

Kijelző: Ajtó nyitva vagy biztonsági elem nincs rögzítve

Kijelző: Túlterhelés (papírtorlódás)

Kijelző: Papír-/ CD- tartály megtelt

Irányváltó gomb:

• A vágószerkezet visszafelé működik
• Üzemzavar nyugtázása
• A szoftververzió megjelenítése (csak szerviztechnikusok számára)

Kijelző: Olajtartály üres

Funkciógomb:

„Be / Ki / Start“

Kijelző: Fémfelismerés

Kijelző: Gomb zárolása

Kijelző: nyitva Üzemkész / Stand-by

4 Üzembe helyezés

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

• Csak száraz, beltéri helyiségekben használja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.
• Tartsa távol a készüléket, a hálózati csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.
• Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.
• A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.

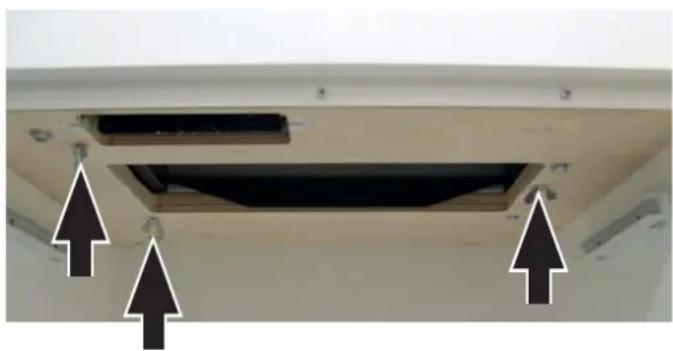

- Az első üzembe helyezés előtt nyissa ki az ajtót, és távolítsa el a szállításbiztosítás 3 szárnyascsavarját a vágószerkezet alatti fenéklemezből.

- Dugja be a gép hálózati csatlakozóját egy megfelelő kiépítésű csatlakozóaljzatba.

5 Kezelés

Az iratmegsemmisítő bekapcsolása

• Biztosítsa, hogy ne legyen papír a papíradagoló nyílásában.
• Nyomja meg a kezelögombot.
  ▶ Az „Üzemkész“ kijelző világít.

Papír megsemmisítése

PAPERcontrol papírvastagság-mérés

Az iratmegsemmisítő beépített papírvastagság-méréssel rendelkezik. Ezzel ellenőrizheti, hogy egy köteg papír egy munkaművelettel megsemmisíthető-e.

- Tolja be a papírköteget az ellenőrző nyílásba.

Rövid idő után a kezelőpulton kigyulladó kijelzés a következőket jelenti:

Zöld: a papírköteg megsemmisíthető.

Sárga: a papírköteg a gép felső teljesítménytartományában található. Csökkentse a lapszámot a gép kímélése és a papírtorlódás megakadályozása érdekében.

Piros: a lapok száma a gép maximális vágási teljesítménye fölött van. Kerülje el a vágószerkezet megszorulását és csökkentse a papírmennyiséget.

• Vegye ki a papírköteget.

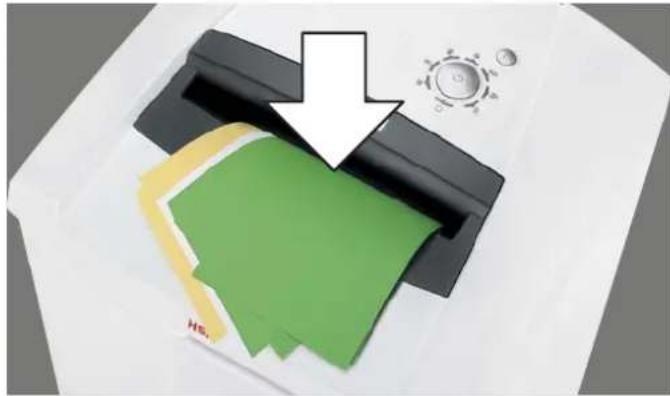

• A papírt a papírnyílás közepén adagolja be.

Az aprítási folyamatot fotocella indítja el. Emiatt ügyeljen arra vékony papírok esetén, hogy a fénysorompó érzékelje a papírt.

FIGYELEM

Ne semmisítsen meg papírt a CD-vágószerkezettel. Ez károsíthatja azt.

Megjegyzés

A papír-, és a CD-vágószerkezet egyszerre nem használhatók. Egyszerre csak egyféle anyag megsemmisítését végezze.

3 másodperccel az után, hogy a papírbevezető nyílásban a fénysorompó újból szabaddá válik, a vágószerkezet automatikusan kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.

CD / USB-memóriák / hitelkártya / fl opi megsemmisítése

• Ellenőrizze, hogy megengedett-e ezeknek az anyagoknak a megsemmisítése az Ön gépével (lásd „Rendeltetésszerű használat“).

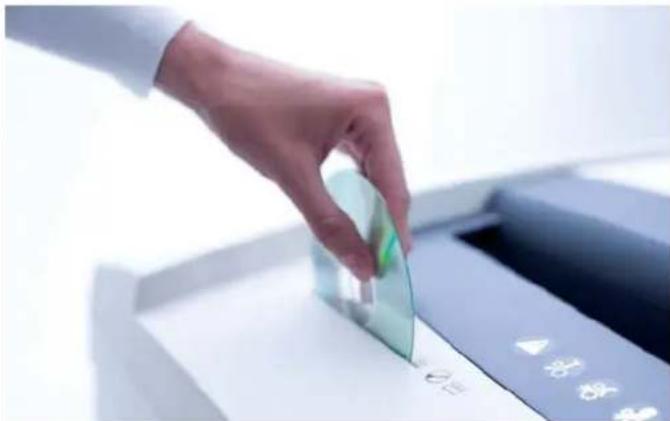

• Külön CD-vágószerkezettel (opcionális) rendelkező gépeknél a CD-ket, flopikat és hitelkártyákat a vágószerkezet bevezetőnyílásába kell helyezni. Ez megvédi a szilánkoktól.

A külön CD-vágószerkezet nélküli gépeknél használja a papírbeadagolót.

Megjegyzés

A papír-, és a CD-vágószerkezet egyszerre nem használhatók. Egyszerre csak egyféle anyag megsemmisítését végezze.

• USB-memóriákat mindig a papírvágó szerkezetben kell megsemmisíteni.
• Kérjük, ügyeljen környezetére és a külön-böző anyagokat külön ártalmatlanítsa.

Az iratmegsemmisítő kikapcsolása

• Nyomja meg a kezelögombot.
  ▶ Az „Üzemkész“ kijelző kialszik.

További működésmódok

• Folyamatos üzemmód

Alkalmazás: Nagyobb mennyiségű papír megsemmisítése Működés: A vágószerkezet megszakítás nélkül működik. Ha 2 percig nem kerül anyag az iratmegsemmisítőbe, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő üzemkész állapotba áll. Indítás: Nyomja meg a kezelőgombot 3 másodperc hosszan. Idő előtti megszakítás: Nyomja meg a kezelőgombot.

• Készenléti állapot

Müködés: Az utolsó papírbevezetést követő 2 perc múltán automatikusan valamennyi szükségtelen fogyasztó kikapcsol. Az „Üzemkész“ állapot kijelzője rendszeres időközönként felvillan. Papír bevezetésénél az iratmegsemmisítő önműködően elindul.

• Automatikus kikapcsolás

Müködés: Ha az iratmegsemmisítő 40 percig nincs használatban, akkor teljesen kikapcsol, és nem használ többé áramot (éjszaka, hétvégén). Ismételt üzembe helyezés: Nyomja meg a kezelögombot.

Hiba- és funkciós jelzések

Kijelzés	Üzemzavar	Üzemzavar megszüntetése
Állandó fény	Papírtorlódás Túlterhelés	Egyszerre túl sok papírt vezetett be az iratmegsemmisítőbe.➢ A vágószerkezet néhány másodpercig visszafelé forog és kitolja a papírt.· Adott esetben nyomja meg az „R“ vissza-gombot a papírköteg kivétele érdekében.· Felezze meg a papírköteget.· Adagolja a papírokat egymás után.MegjegyzésA jobb papírkivétel érdekében felhajthatja a biztonsági elemet.Nyomja meg ehhez a biztonsági elem elülső élének közepét, és hajtsa fel a fedelet. MegjegyzésEz a kijelzés akkor is világít, ha a motor túl lett terhelve. Ebben az esetben hagyja, hogy az iratmegsemmisítő az újbóli üzembe helyezés előtt 20 percig hüljön.
Villogó fény	Papír és CD egyidejű adagolása	· A két vágószerkezetet ne használja egyidejűleg, hanem papírt és CD-ket/fl opikat/hitelkártyákat egymás után semmisítsen meg.
	Biztonsági elem meg-nyomása	· A LED akkor is villog, ha papírtorlódás esetén a biztonsági elemet meg-nyomja vagy az ajtót kinyitja.
Állandó fényVillogó fény	Megtelt a papírapríték-tartály	· Ürítse ki a papírapríték-tartályt.MegjegyzésHa a tartály kivétele előtt röviden megnyomja a visszafordító gombot, akkor ezzel visszahúzhatja az apríték egy részét a vágószerkezetbe.
	Megtelt a CD-tartály	· Ürítse ki a CD-tartályt. Ehhez vegye ki azt felfelé a tartószerkezetből.
	Ajtó nyítva, vagy a biz-tonsági elem nincs bepat-tintva	· Zárja be az ajtót, ill. rögzítse a biztonsági elemet.MegjegyzésA biztonsági elem megsemmisítési művelet során bekövetkező mozgásait a berendezés rögzíti. Ha a gép hibajelzés nélkül kikapcsol, húzza ki a papírt a papíradogoló réséből, és adagolja be újból.
	Fémfelisme-rés	· Nyomja meg az irányváltógombot, és húzza ki a papírt az adagolónyílásból.· Távolítsa el az olyan fémeket, amelyek a papírban vagy a biztonsági elemen találhatók.· Nyugtázza az üzemzavart, és nyomja meg az irányváltó (R) gombot.
Üzemzavar
A vágószerkezet meg-szakítás nélkül működik, holott a gép nincs folya-matos üzemmódban.		A fénysorompót papírpor szennyezte el.Tisztítsa meg a papíradagolóban lévő fénysorompót száraz ecsettel vagy ronggyal.
Kijelzés Funkció
Több kijelző világít		Az irányváltó (R) gomb több, mint 20 másodpercig nyomva volt: A szoftververzió megjelenítése (csak szerviztechnikusok számára)
Kijelzés	Üzemzavar	Üzemzavar megszüntetése
	Olajtartály üres	Töltse fel a tartályt vágószerkezet-olajjal.Csak HSM speciális-olajat használjon!Tartálytérfogat: 250 mlNyomja le a biztonsági elemet, és emelje meg a fedelet.Az olajozó betöltőnyílása az adagolórekesz jobb oldalán található.Az olajat a kis nyíláson 1 (távolítsa el a sárga rudacskát) és a normal nyíláson 2 (távolítsa el a piros fedelet) keresztül is be lehet tölteni.
Kijelzés Funkció Aktiválás / deaktiválás
	A gombok zárolása aktív.	A gombok zárolásának aktiválásához vagy deaktiváláshoznyomja meg, és tartsa nyomva az irányváltógombotnyomja meg a be/kikapcsoló gombotelőször a be-/kikapcsoló gombot, és utána az irányváltó gombot engedje el.

Információ

Kézi irányváltás

Az irányváltógomb megnyomása után a vágószerkezet visszafelé kezd el futni, és kb. 2 másodperc múlva kikapcsol, akkor is, ha továbbra is nyomva tartja a gombot. Az ismételt kézi irányváltáshoz el kell engednie a gombot, majd ismét meg kell nyomni azt. Ha az iratmegsemmisítő megsemmisítési irányban működik, akkor a gomb megnyomása azonnali irányváltáshoz vezet.

Aprítéktartály

Ha megtelt a papírtartály vagy a CD-tartály, akkor kikapcsol mindkét vágószerkezet hajtása. A külön CD-vágó szerkezettel rendelkező gépek felügyelik a CD-tartályban levő telített-ségszintet (ld. Áttekintés, 7. tétel). Ürítse ki a tartályt a kezelő- és kijelző egységen megjelenő jelzés után. Kérjük, ügyeljen környezetére és a különböző anyagokat külön ártalmatlanítsa.

Automata olajozás (csak apróra vágásnál)

A vágószerkezetek 1,5 másodperces olajozására

• 200 másodpercnyi üzem után kerül sor (ez kb. 50 papír-megsemmisítési munkame-netnek felel meg)
• Irányváltógomb működtetése a következő megsemmisítési irányban történő üzemeltetésnél

Az „Olajtartály üres“ jelzés a tartály feltöltése után automatikusan megszűnik. Az iratmeg- semmisítő üres olajtartály esetén is üzemképes marad.

Fémfelismerés (opcionális)

Az iratmegsemmisítő válaszhatóan fémfelisme- réssel is felszerelhető. Az automatikus kikap- csolás elkerülhetővé teszi az iratkapcsok vagy más fém alkatrészek miatt a vágószerkezetben bekövetkező károsodásokat.

A biztonsági elem felügyelete

A biztonsági elem megsemmisítési művelet során bekövetkező mozgásait a berendezés rögzíti. Ha a gép hibajelzés nélkül kikapcsol, húzza ki a papírt a papíradogoló réséből, és adagolja be újból.

PAPERcontrol

A papírvastagság-mérés kalibrálása rendszeresen megtörténik: a LED 400 mp után rövid időre felvillan.

6 Tisztítás és karbantartás

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

Áthelyezés előtt kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót.

A burkolatelemek eltávolításával járó szervizmunkákat csak a HSM-vevőszolgálat, illetve szerződéses partnereink szerviztechnikusai végezhetik. Vevőszolgálat címe; lásd 202. oldal.

Csak puha kendővel és kímélő szappanos vízzel tisztítsa az iratmegsemmisítót. Eközben nem kerülhet viz a berendezésbe.

DON'T FORGET

Csak csíkokra vágás: Olajozza meg az aprítóké- szüléket gyengülő aprítási teljesítmény és megnöveke- dett zaj esetén, illetve az

aprítéktartály minden ürítésekor. Ehhez csak speciális HSM aprítóblokk-olajat használjon:

• Fecskendezze a speciális olajat a papíradagolón keresztül a vágótengelyre teljes szélességében.
• Folyamatosan járassa a vágómüvet papírbevezetés nélkül kb. 10 mp-ig.

▶ A papírpor és az apró szemcsék leoldódnak.

7 Ártalmatlanítás / újrahasznosítás

Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a biztonsághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélye- sek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvé- nyes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagolóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.

8 A szállítmány tartalma

• Iratmegsemmisítő, csatlakoztatásra kész állapotban, dobozba csomagolva, karton-doboz rakodólapon, csomagolószalaggal átkötve
  • 5 db aprítékzsák
• 1 üveg különleges olaj az aprítóblokkhoz (csak apró vágás esetén)
• Üzemeltetési útmutató

Tartozékok:

• 25 db aprítékzsák cikkszám: 1.452.995.000
• Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403

Vevőszolgálat címe; lásd 202. oldal

9 Müszaki adatok

Vágási mód	Csíkra vágás Apróra vágás
Vágási méret (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0	78 x 11 1 x 5
Biztonsági fokozat DIN 66399	P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P	-7/F-3
Vágási teljesítmény* (lap) DIN A4 70 g/m ^2 80 ^2	76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 41g/	28 - 30m 23 - 25	18 - 1915 - 16	1210
Vágási sebesség 100 mm/s
Munkaszélesség	400 mm
Hálózati csatlakozásTeljesítmény max. lapszámnál	230 V, 50 Hz 120 V, 60 Hz2600 W
Üzem közbeni környezeti feltételek:HőmérsékletRelatív páratartalomTenger feletti magasság	-10°C ... +25°Cmax. 90%, nem lecsapódómax. 2.000 m
Méretek SZ x H x M (mm)	700 x 592 x 1025
Súly	ca. 108 kg
Papírapríték-tartály térfogata	205 l
Hangnyomásszint (üresjárat / teljes terhelés)	64 - 67 dB(A) / 65 dB(A)
A különálló CD-vágószerkezet vágási mérete (opció)	Cikkszám +C, E **			Cikkszám +M, N **
	4 x 7 mm			2 x 2 mm
A CD-vágómű biztonsági fokozata	O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet.
** Ezt a készülék hátoldalán található adattáblán lévő, hétjegyű cikkszám utáni betű jelöli. pl. 1873111C >> Vágási méret: 4 x 7 mm

Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:

• A 2006/95/EK kisfeszültségű irányelv
• 2004/108/EK elektromágneses összeférhetőségre vonatkozó irányelv
• 2011/65/EU RoHS irányelv

Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.

PAPERcontrol papírvastagság-mérés Az iratmegsemmisítő beépített papírvastagság-méréssel rendelkezik. Ezzel ellenőrizheti, hogy egy köteg papír egy munkaművelettel megsemmisíthető-e.
