BRUGSANVISNING Securio P44c HSM

1 Symbolforklaring og sikkerheds-henvisninger

ADVARSEL

Faretegnet mod signalordet ADVARSEL og tekst med grå baggrund advarer dig mod alvorlige til livsfarlige kvæstelser.

VIGTIGT

anvendes, hvis materielle skader kan være konsekvensen af manglende overholdelse.

Bemærk

angiver oplysninger om en effektiv drift af maskinen uden risiko for fare.

Sikkerhedsinstruktioner

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten på papirtilførslens åbning.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller

uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Lad ikke makulatoren være tændt uden opsyn.

Fare på grund af elektrisk strøm!

Forkert omgang med maskinen kan medfører elektrisk stød.

- Kontrollér regelmæssigt apparatet og kablet for skader.

Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.

- Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulato-ren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 5,8 3,9 3,9x40 1,9x15
Kreditkort, CD'er, disketter, USB-sticks	●	●		●

Det robuste drev tåler kontakt med hæfteklammer og clips. Kun ved maskiner med en snitbredde på1x5 mm må papiret ikke have nogen hæfteklammer eller clips.

Bemærk

I det separate cd-skæreværk (option) kan du uafhængigt af papirskæreværket makulere cd'er, disketter og kreditkort.

Garantitiden for makulatoren er på 3 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorerne med en snitbredde på 0,78x11 mm og 1x5 mm. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

HSM garanterer leveringen af reservedele i op til 10 år, efter denne model ikke længere produceres.

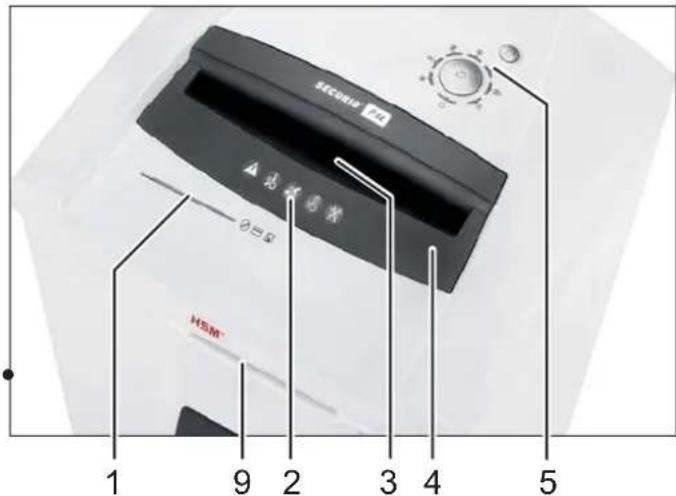

3 Oversigt2 Anvendelse i overensstemr

Bemærk: Afhængigt af udførelsen indeholder maskinen ikke alle moduler.

SECURITY HD HSE® 1 9 2 3 4 5

1 Tilførselsåbning til cd'er, disketter og kreditkort (option)
2 Sikkerhedshenvisninger
3 Fotocelle i papirtilførslen
4 Sikkerhedselement
5 Betjenings- og displayenhed
6 Holder til driftsvejledning og oliefl aske
7 Materialebeholder cd'er / disketter / kreditkort (option)
8 Påfyldningsåbning skæreblokolie (kun partikelskæring)
9 PAPERcontrol

dansk

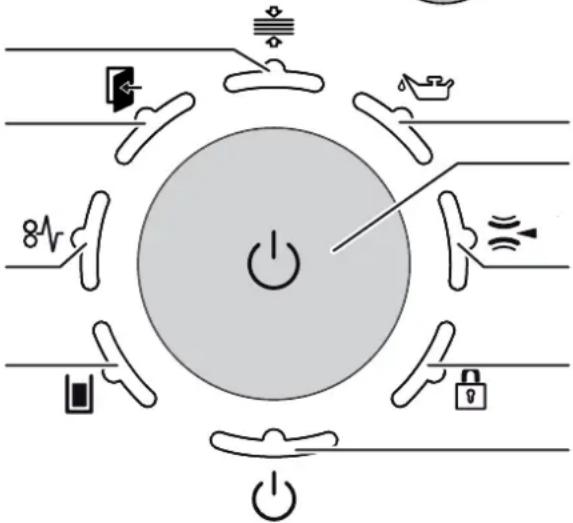

Betjenings- og displayelementer

Bemærk: Afhængigt af maskinudførelsen er det ikke alle funktioner, der står til rådighed.

R-tast:

• Skæreværket kører baglæns
• Fejlkvittering
• Visning af softwareversionen (kun for serviceteknikere)

Visning: PAPERcontrol

Visning: Dør åben eller sikkerhedselement ikke gået i indgreb

Visning: Overbelastning (papirstop)

Visning: Papir-/cd- beholder fuld

Forkert omgang med maskinen kan medfører elektrisk stød.

• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.
• Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
• Sørg for, at det er nemt at nå netstikket.
• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket sættes i.

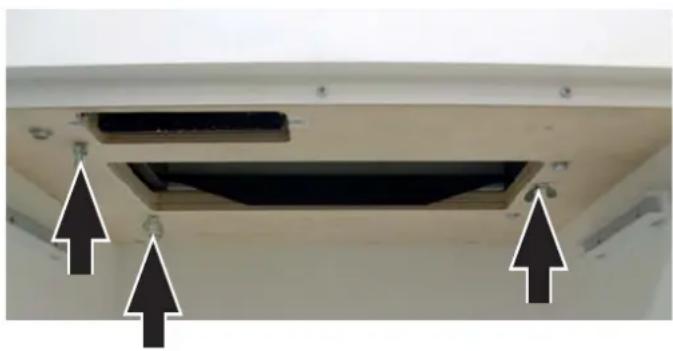

- Åbn døren før den første idrifttagning, og fjern transportsikringens 3 vingeskruer fra bundpladen under skæreværket.

• Kontrollér, at der ikke befi nder sig papir i papirtilførslens åbning.
• Tryk på betjeningstasten.
  ▶ Visningen "Driftsklar" lyser.

Makulering af papir

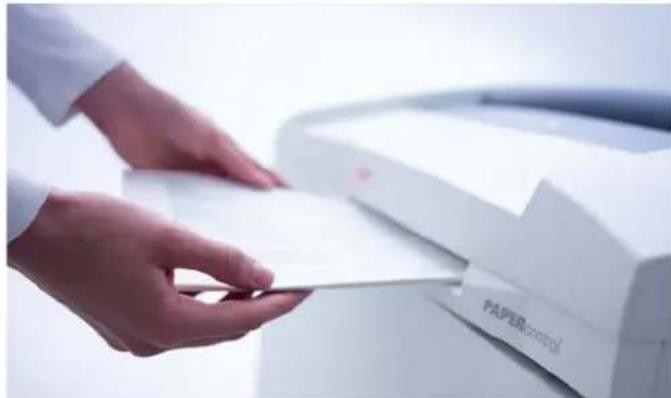

• Papirtykkelsesmåling PAPERcontrol Makulatoren har en integreret papirtykkelsesmåling. Dermed kan du kontrollere, om en stabel papir kan makuleres i en arbejdsgang.
• Skub papirstablen ind i kontrolåbningen.

▶ Efter en kort forsinkelse lyser visningen på betjeningselementet:

Gul: Papirmængden ligger i maskinens øverste effektområde. Reducere antallet af ark for at skåne maskinen og sikkert at forhindre et papirstop.

Rød: Antallet af ark ligger over maskinens maks. skæreeffekt. Undgå at blokere skæreværket ved at reducere papirmængden.

- Tag papirstablen ud.

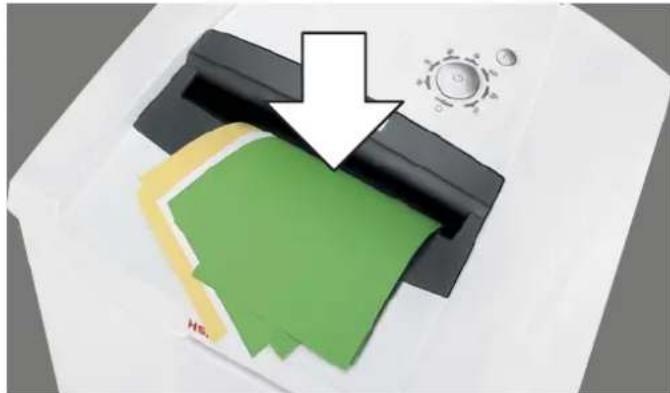

- Før papir ind midt i papiråbningen.

Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen. Sørg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.

VIGTIGT

Makulér ikke papir i cd-skæreværket. Det kan medføre skader.

Bemærk

Papir- og cd-skæreværket kan ikke anvendes samtidigt. Der må kun makuleres én type materiale.

3 sek. efter at fotocellen i papirtilførselsåbningen igen er fri, frakobles skæreværket automatisk, og makulatoren skifter til standby.

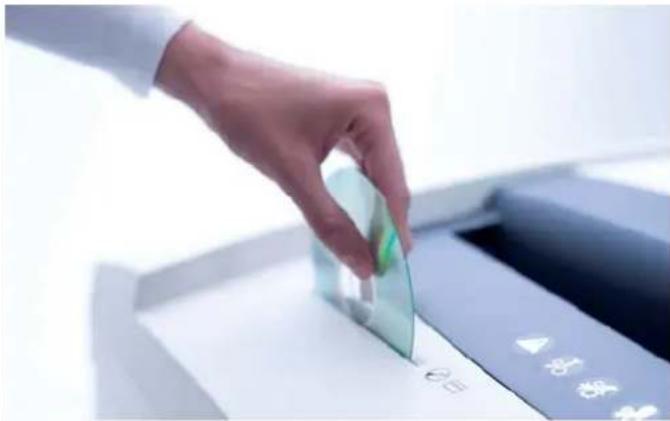

Makulering af cd'er / USB-sticks / kredit-kort / disketter

• Kontrollér, om maskinen er godkendt til makulering af disse materialer (se "Anvendelse i overensstemmelse med formålet").
• Ved maskiner med separat cd-skæreværk (option) skal cd'er, disketter og kreditkort føres ind i dette skæreværks tilførselsåbning. Det beskytter mod splinter.

Anvend papirtilførslen ved maskiner uden separat cd-skæreværk.

Bemærk

Papir- og cd-skæreværket kan ikke anvendes samtidigt. Der må kun makuleres én type materiale.

• USB-sticks skal altid makuleres i papirskære-værket.
• Vis hensyn til miljøet, og bortskaf de forskellige materialer separat.

Frakobling af makulatoren

• Tryk på betjeningstasten.
  ▶ Visningen „Driftsklar“ slukker.

Yderligere funktionsmodi

- Permanent-modus

Funktion: Skæreværket kører uafbrudt. Hvis der ikke tilføres materiale i 2 min., frakobles skæreværket, og makulatoren skifter til standby. Start: Tryk på betjeningstasten i 3 sekunder. Afbrydelse før tid: Tryk på betjeningstasten.

- Standby-modus

Funktion: 2 minutter efter den sidste papirtilførsel frakobles alle unødige forbrugere automatisk. Visning "Standby" blinker kort med regelmæssige mellemrum. Ved papirtilførsel starter makulatoren automatisk.

• Automatisk frakobling

Funktion: Hvis makulatoren ikke anvendes i 40 minutter, frakobles den fuldstændigt og forbruger dermed ikke længere strøm (om natten, i weekenden). Idrifttagning igen: Tryk på betjeningstasten.

Fejl- og funktionsvisninger

Visning Fejl Udbedring af fejl

8V Lyser kon- stant	Papirstop, overbelast- ning	De har tilført for meget papir på én gang.➢ Skæreværket kører baglæns et par sekunder og skubber papiret ud.Tryk evt. også på reverseringstasten “R” for at tage papirstablen ud.Halvér papirstablen.Før papiret ind stykke for stykke.BemærkFor bedre at kunne tage papir ud kan sikkerhedselementet vippes op. Tryk på midten af sikkerhedselementets forkant, og løft klappen. BemærkDenne visning lyser også, hvis motoren blev overbelastet. Lad i dette til- fælde makulatoren køle af i 20 minutter, før den tages i drift igen.
	Papir og cd tilført samti- digt	• Anvend ikke de to skæreværker samtidigt, men makulér papir og cd’er/ disketter/kreditkort efter hinanden.
	Tryk på sikkerheds- element	• Lysdioden blinker også, når der trykkes på sikkerhedselementet eller døren åbnes under et papirstop.
[BCCD] Lyser kon- stant	Papirmateri- alebeholder fuld	• Tøm papirmaterialebeholderen.BemærkHvis der trykkes kortvarigt på reserveringstasten, før døren åbnes, trækkes en af materialet tilbage ind i skæreværket.
Blinkende lys	Cd-beholder fuld	• Tøm cd-beholderen. Tag den op og ud af holderen.
	Dør åben eller sikkerheds- elementikke gået i indgreb	• Luk døren, eller lad sikkerhedselementet gå i indgreb.BemærkSikkerhedselementets bevægelser registreres ved makuleringen. Hvis maskinen frakobles uden fejlsignal, skal du trække papiret ud af papiråbningen og tilføre det igen.
	Metalregi- strering	• Tryk på reverseringstasten, og træk papiret ud af tilførselsåbningen.• Fjern metal, som befinder sig i papipet eller på sikkerhedselementet.• Kvittér fejlen ved at trykke på R-tasten.
Fejl
Skæreværket kører uaf-brudt, selv om maskinen ikke er i permanent-modus.		Fotocellen er tilsmudset på grund af papirstøv.• Rengør fotocellen i papirtilførslen med en tør pensel eller klud.
Visning Funktion
Flere visninger lyser Det blev trykket på R-tasten i mere end 20 sek.: Visning af softwareversionen (kun for serviceteknikere)
Visning Fejl Udbedring af fejl
	Oliebehol-der tom	• Fyld beholderen med skæreblokolie.Anvend kun HSM-specialolie hertil!Beholdervolumen: 250 mlTryk på sikkerhedselementet, og løft klappen.Smøreanordningens påfyldningsåbning befi nder sig på højre side af tilførselskanalen.Olien kan både fyldes i gennem den lille åbning1(fjern den gule prop) og gennem den normale åbning2(skru det røde dæksel af).
Visning Funktion Aktivering/deaktivering
[x27W]	Tastspærre er aktiveret.	Til aktivering eller deaktivering af tastspærren• Tryk på reverseringstasten, og hold den nede• Tryk på tænd/sluk-tasten• Slip først tænd/sluk-tasten og derefter R-tasten

Bemærk

Manuel reversering

Når der trykkes på reverseringstasten, kører skæreværket baglæns og frakobles efter ca. 2 sekunder, også selv om der fortsat trykkes på tasten. For at kunne starte en manuel reverse-ring igen skal tasten slippes, og der skal trykkes på den igen.

Drevet på begge skæreværker frakobles, när papir- eller cd-beholderen er fuld.

Ved maskiner med separat cd-skæreværk overvåges fyldningsniveauet i cd-beholderen (se oversigt, pos 7). Tøm beholderen efter signal på betjenings- og visningselementet.

Vis hensyn til miljøet, og bortskaf de forskellige materialer separat.

Automatisk smøreanordning (kun ved partikelskæring)

Skæreværket smøres i ca. 1,5 sekunder efter hver

• 200 s skæreværksdriftstid (svarer til ca. 50 arbejdsgange makulering af papir)
• Aktivering af reverseringstasten ved næste drift i makuleringsretning

Signalet "oliebeholder tom" slettes automatisk, när beholderen fyldes op. Makulatoren forbliver også driftsklar, när oliebeholderen er tom.

Metalregistrering (option)

Makulatoren er som option udstyret med en metalregistrering. På grund af den automatisk frakobling undgås skader på skæreværket som følge af clips eller andre metaldele.

Overvågning af sikkerhedselementet

Sikkerhedselementets bevægelser registreres ved makuleringen. Hvis maskinen frakobles uden fejlsignal, skal du trække papiret ud af papiråbningen og tilføre det igen.

PAPERcontrol

Papirtykkelsesmålingen kalibreres regelmæssigt: Lysdioden blinker efter 400 sek. i kort tid.

Forkert omgang med maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, før den fl yttes eller gøres rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kundeservice og service-teknikere fra vores samarbejdspartnere. Kundeservice-adresser se side 202.

Rengør kun makulatoren med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

DON'T FORGET

Kun ved strimmelskæring: Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er

blevet tömt. Anvend kun HSM-skæreblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skæreværket køre uden papirtilførsel ca. 10 sek. i permanent modus.
  ▶ Papirstøv og partikler løsnes.

7 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødvendige for funktionen og sikkerheden. Ved forkert bortskaffelse eller håndtering

kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

8 Leverage

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning, kasse på palle, fastgjort med spændebånd
• 5 sidefoldeposer
  • 1 fl aske skæreblok-specialolie til partikelsnit
• Brugsvejledning

Tilbehør

• 25 sidefoldeposer, best.nr. 1.452.995.000
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 202.

9 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0	78 x 11 1 x 5
Sikkerhedstrin DIN 66399	P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P	-7/F-3
Skæreeffekt* (ark), DIN A4 70 g/m ^2 80 g/m ^2	76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 41	28 - 3023 - 25	18 - 1915 - 16	1210
Skærehastighed	100 mm/s
Arbejdsbredde	400 mm
TilslutningKapacitet ved maks. bladtal	230 V, 50 Hz 120 V, 60 Hz2600 W
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overflade	-10°C til +25°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål b x d x h (mm)	700 x 592 x 1025
Vægt	ca. 108 kg
Papirmaterialebeholderens volumen	205 l
Emissionslydtrykniveau (tomgang / last)	64 - 67 dB(A) / 65 dB(A)
Det separate cd-skæreværks snitstørrelse (option)	Artikelnummer +C, E **			Artikelnummer +M, N **
	4 x 7 mm			2 x 2 mm
CD-skæreværkets sikkerhedstrin	O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.
** Identifikationen er bogstavet efter det 7-cifrede artikelnummer på typeskiltet på apparatets bagside. f.eks. 1873111C >> snitstørrelse 4 x 7 mm

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2006/95/EF
• EMC-direktiv 2004/108/EF
• RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklæringen kan bestilles hos producenten.
