BRUGSANVISNING Pure 420c HSM

Gewicht (kg) 18,0 20,5 Doorloopsnelheid 65 mm/s Invoerbreedte 240 mm Aansluiting 230 V, 50 Hz 120 V, 60 Hz 220 V, 60 Hz Opgenomen vermogen bij max. aantal vellen 500 W Bedrijfsmodus Continubedrijf Omgevingsvoorwaarden tijdens het gebruik: Temperatuur Relatieve luchtvochtigheid Hoogte boven normaal nulpunt -10 °C tot +25 °C max. 90 %, niet condenserend max. 2.000 m Afmetingen B x D x H (mm) 397 x 293 x 621 Volume van de snijgoedbak 35 l Emissiegeluidsdrukniveau (Stationair / belast) 56 dB (A) / 59 - 63 dB (A)52 HSM Pure 420 05/2015 dansk 1 Symbolforklaring og sikker- hedshenvisninger Sikkerheds- og advarselshenvisninger angiver situationer, hvor der kan forekomme person- eller materielle skader, og angiver foranstaltninger til forebyggelse af faren. Sikkerhedsinstruktioner Læs driftsvejledningen før idrift- tagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren. Fare for kvæstelser på grund af skarpe knive! Grib aldrig ind i spalten på papir- tilførslens åbning. Fare for kvæstelser på grund af indtrækning! Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie. Fare for børn og andre perso- ner! Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sansemæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af ved- kommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn. Fare på grund af elektrisk strøm! Farlig netspænding! Forkert omgang med maskinen kan medfø- rer elektrisk stød. – Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud. – Undgå, at der trænger vand ind i maku- latoren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstik- ket med fugtige hænder. – Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket. Bemærk angiver oplysninger om en effektiv drift af maskinen uden risiko for fare. Faretegnet med signalordet ADVARSEL og tekst med grå baggrund advarer dig mod alvorlige til livsfarlige kvæstelser.05/2015 HSM Pure 420 53 dansk 2 Anvendelse i overensstem- melse med formålet, garanti 3 Oversigt Betjenings- og displayelementer Visninger Beholder fuld Visninger Driftsklar Visninger Skæreværk blokeret Dør åben / Sikkerhedselement trykket ned Betjeningstast Reverseringstast Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaks- ler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien. HSM garanterer leveringen af reservedele i op til 10 år, efter denne model ikke læn- gere produceres. Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mæng- der af følgende materialer: Det robuste drev tåler kontakt med hæfte- klammer og clips. Snitstørrelse (mm) 5,8 3,9 4,5x30 1,9x15Kreditkort ●● ● ●CD’er ●● ● 1 Materialebeholder 2 Sikkerhedshenvisninger 3 Fotocelle 4 Betjenings- og displayenhed 5 Sikkerhedselement 6 Typeskilt 7 Netafbryder 1 2 3 4 5 6 754 HSM Pure 420 05/2015 dansk 4 Idriftsættelse ADVARSEL Farlig netspænding! Forkert omgang med maskinen kan medfører elektrisk stød. – Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn. – Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Venti- lationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm. – Sørg for, at det er nemt at nå netstikket. – Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket sættes i.

• Tilslut det leverede netkabel på bagsiden af makulatoren, og sæt netstikket i en korrekt installeret stikdåse. 5 Betjening

• Netafbryderen på bagsiden af makule- ringsmaskinen stilles på “I”.

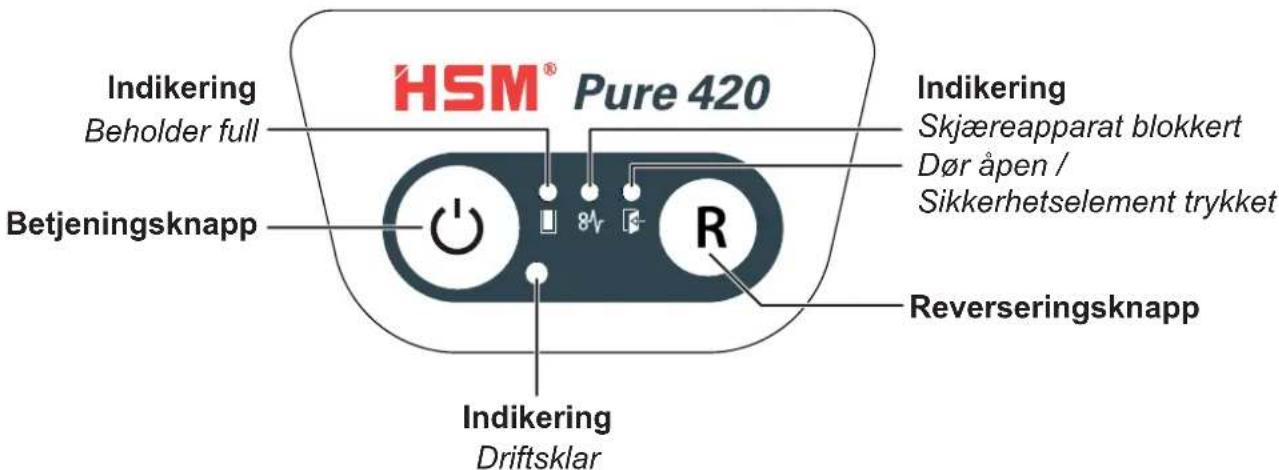

• Tryk på betjeningstasten. Visningen “Driftsklar” lyser. Tilkobling af makulatoren Makulering af papir

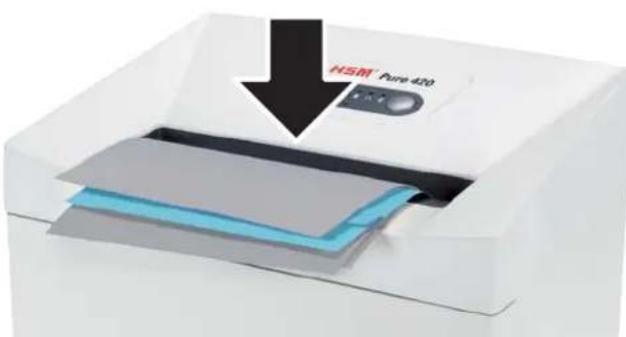

• Før papir ind midt i papiråbningen. Maku- leringsprocessen startes af en fotocelle i papirtilførsels-åbningen. Sørg derfor ved smalle papirstrimler for, at de kan regi- streres af fotocellen. 3 sek. efter at fotocellen i papirtilfør- selsåbningen igen er fri, frakobles skæreværket automatisk, og makulatoren skifter til standby.05/2015 HSM Pure 420 55 dansk

• Tryk på betjeningstasten. Visningen „Driftsklar“ slukker.

• Netafbryderen på bagsiden af makule- ringsmaskinen stilles på „0“. Frakobling af makulatoren

• Før altid kun en cd/dvd ind i midten af tilførselsåbningen. ADVARSEL Fare for kvæstelser på grund af splinter! Afhængigt af materialetypen kan der slynges splinter ud af skære- værket, som kan medføre øjenskader, når der makuleres cd’er.

• Bær beskyttelsesbriller. Makulering af cd’er Yderligere funktionsmodi

• Permanent-modus Funktion: Skæreværket kører uafbrudt. Hvis der ikke tilføres materiale i 2 min., fra- kobles skæreværket, og makulatoren skifter til standby. Start: Tryk på betjeningstasten i 3 sekunder. Afbrydelse før tid: Tryk på betjeningstasten.

• Standby-modus Funktion: 2 minutter efter den sidste papir- tilførsel frakobles alle unødige forbrugere automatisk. Visning “Standby” blinker kort med regel- mæssige mellemrum. Ved papirtilførsel starter makulatoren auto- matisk. (kun i snitstørrelsen 5,8 mm, 3,9 mm, 4,5x30 mm) Bemærk: Af hensyn til en rensor- teret adskillelse af det makulerede materiale kan den vedlagte cd- pose anvendes.

• Før kortet ind i midten af tilførselsåbnin- gen. Bortskaf det makulerede materiale separat fra papiraffald. Makulering af kredit- og kundekort56 HSM Pure 420 05/2015 dansk 6 Udbedring af fejl Bemærk: Sikkerhedselementet er udstyret med en berøringsbeskyttelse. Makulatoren frakobles, når du trykker på sikkerhedselementet under makuleringen. Visning Fejl Udbedring af fejl Lyser konstant Papirstop De har tilført for meget papir på én gang. Skæreværket kører baglæns et par sekunder og skubber papi- ret ud.

• Tryk evt. også på reverseringstasten „R“ for at tage papir- stablen ud.

• Halvér papirstablen.

• Før papiret ind stykke for stykke. Overbelastning • Motoren blev overbelastet. Lad makulatoren køle af i ca. 15 – 20 min., før den tages i drift igen. Blinkende lys Generel fejlvis- ning

Der er optrådt en fejl under papirmakuleringen. Træk papiret ud af indføringsslidsen, så fotocellen ikke blokeres. Materialebeholder fuld

• Tøm materialebeholderen. Bemærk: Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket og falder ikke ned i makulatorens indvendige rum. Beholder åben • Sæt materialebeholderen rigtigt ind i underskabet. Sikkerhedsele- ment trykket ned

• Tryk ikke på sikkerhedselementet.05/2015 HSM Pure 420 57 dansk

Rengøring og vedligeholdelse 8 Bortskaffelse / recycling Gamle elektriske og elektroniske apparater indeholder ofte værdi- fulde materialer, men til dels også skadelige stoffer, der var nødven- dige for funktionen og sikker- heden. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elek- troniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde. 9 Leverance

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning

• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit

• Brugsvejledning Tilbehør

• 10 sidefoldeposer, best.nr. 1.661.995.150

• Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403 Kundeserviceadresser se side 160. Rengør kun makulatoren med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet. Kun ved partikelsnit: Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholde- ren er blevet tømt. Anvend kun HSM-skæreblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.

• Lad skæreværket køre uden papirtilførsel ca. 10 sek. i permanent modus. Papirstøv og partikler løsnes. ADVARSEL Farlig netspænding! Forkert omgang med maskinen kan medfører elektrisk stød. Sluk makulatoren, og træk netstikket ud, før den fl yttes eller gøres rent. Servicearbejder, som er forbun- det med fjernelse af husafdækninger, må kun udføres af HSM-kundeservice og service- teknikere fra vores samarbejdspartnere. Kundeserviceadresser se side 160.58 HSM Pure 420 05/2015 dansk Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2006/95/EF

• Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata fi ndes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige. Skæretype Strimmelskæring Partikelskæring Snitstørrelse (mm) 5,8 3,9 4,5 x 30 1,9 x 15 Sikkerhedstrin DIN 66399 P-2, O-2, T-2, E-2 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1 P-5, T-5, E-4, F-2 Skæreeffekt* (ark), DIN A4 80 g/m

• Trykk på betjeningsknappen. Indikeringen “Driftsklar” slukker.
