Vrsta izdelka	Uničevalec dokumentov
Znamka	HSM
Model	Pure 420c
Vrsta rezanja	Rezanje v trakove (5,8 mm ali 3,9 mm) ali rezanje v delce (4,5x30 mm ali 1,9x15 mm)
Raven varnosti (DIN 66399)	P-2, O-2, T-2, E-2 (trakovi); P-4, O-3, T-4, E-3, F-1 ali P-5, T-5, E-4, F-2 (delci)
Zmogljivost rezanja (80 g/m²)	22-24 listov (5,8 mm), 17-19 listov (3,9 mm), 13-15 listov (4,5x30 mm), 9-11 listov (1,9x15 mm)
Vhodna širina	240 mm
Hitrost rezanja	65 mm/s
Prostornina zbiralnika	35 L
Dimenzije (D x Š x V)	397 x 293 x 621 mm
Teža	18,0 kg (trakovi) / 20,5 kg (delci)
Električno napajanje	230 V, 50 Hz (120 V, 60 Hz / 220 V, 60 Hz glede na različico)
Poraba (maks.)	500 W
Način delovanja	Neprekinjeno delovanje
Raven hrupa	56 dB(A) v praznem teku, 59-63 dB(A) pod obremenitvijo
Uničljivi materiali	Papir, sponke, papirne sponke, kreditne kartice, CD (odvisno od vrste rezanja)
Garancija	2 leti; doživljenjska garancija na rezalne valje (HSM Lifetime Warranty)
Vzdrževanje	Redno mažite rezalne valje s posebnim oljem HSM
Vključeni dodatki	5 vreč za smeti, 1 vrečka za CD, 1 steklenička olja 50 ml
Temperatura okolice	-10°C do +25°C

Pogosto zastavljena vprašanja - Pure 420c HSM

Katere vrste dokumentov lahko uničim s HSM Pure 420c?

Uničite lahko papir, vključno s sponkami in papirnimi sponkami. Odvisno od vrste rezanja lahko uničite tudi kreditne kartice in CD/DVD. Glejte tabelo uničljivih materialov v navodilih.

Kako namastiti rezalni blok?

Uporabite le posebno olje HSM. Poškropite olje po celotni širini valjev skozi dovod papirja, nato pustite uničevalec delovati brez papirja približno 10 sekund v neprekinjenem načinu.

Kaj storiti v primeru zamašitve papirja?

Uničevalec samodejno obrne smer za izmet papirja. Po potrebi pritisnite gumb za vzvratno vožnjo "R", da odstranite kup. Zmanjšajte količino papirja in vstavite liste enega za drugim.

Kako izprazniti zbiralnik?

Izklopite uničevalec in izvlecite vtič. Odstranite zbiralnik in ga izpraznite. Pred odstranitvijo zbiralnika lahko na kratko pritisnete gumb za vzvratno vožnjo, da dvignete odpadke v rezalni blok.

Kakšna je največja zmogljivost listov?

To je odvisno od vrste rezanja: od 22-24 listov (5,8 mm) do 9-11 listov (1,9x15 mm) za papir 80 g/m². Za papir 70 g/m² dodajte približno 3 liste več.

Kako vklopiti neprekinjeni način?

Pridržite gumb za upravljanje 3 sekunde. Neprekinjeni način se samodejno izklopi po 2 minutah brez vstavljanja papirja ali ob ponovnem pritisku na gumb.

Kaj pomenijo svetlobni indikatorji?

Neprekinjena luč: zamašitev ali preobremenitev. Utripanje: splošna napaka (odstranite papir), poln ali odprt zbiralnik ali pritisnjen varnostni element. Glejte poglavje Odpravljanje napak v navodilih.

Ali lahko uničim CD-je z vsemi vrstami rezanja?

Ne, samo modeli s širino rezanja 5,8 mm, 3,9 mm ali 4,5x30 mm lahko uničijo CD-je. Pri tem nosite zaščitna očala.

Kakšna je garancija za HSM Pure 420c?

Garancija traja 2 leti. Poleg tega HSM nudi doživljenjsko garancijo (HSM Lifetime Warranty) na jeklene rezalne valje, neodvisno od zakonske garancije.

Kako očistiti zunanjost uničevalca?

Uporabite mehko krpo in nekorozivno milnico. Pazite, da v notranjost ne prodre voda. Pred čiščenjem vedno izklopite napravo.

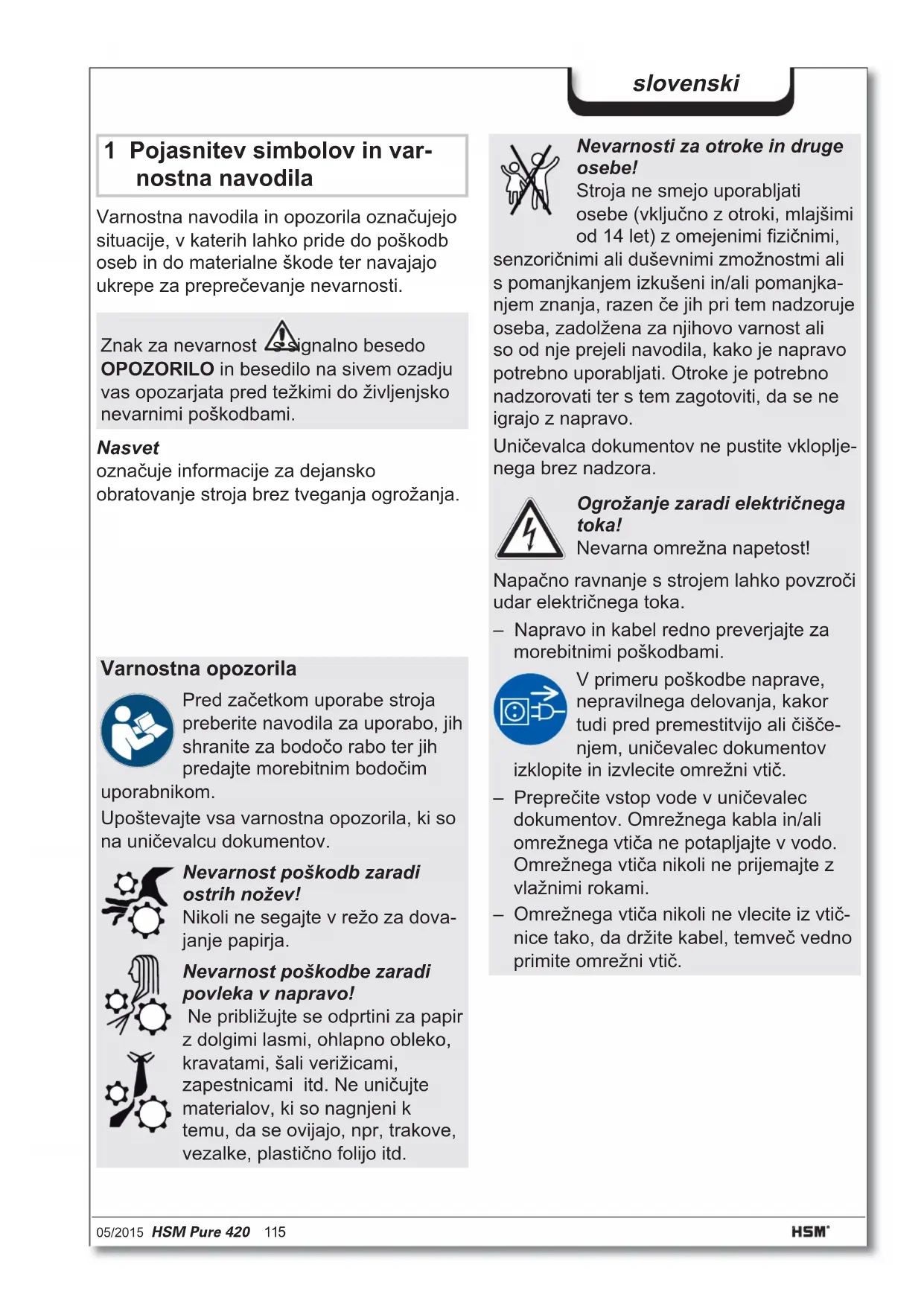

NAVODILA ZA UPORABO Pure 420c HSM

Varnostna navodila in opozorila označujejo situaciJE, v katerih lahko pride do poskodb oseb in do materialne škode ter navajajo ukrepe za preprečevanje nevarnosti.

Znak za nevarnost signalno besedo OPOZORILO in besedilo na sivem ozadju vas opozarjata pred tezkimi do ziviljenjsko nevarnimi poškodbami.

Nasvet

označuje informacije za dejansko
obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetakom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodocim

uporabnikom.

Upostevajte vsa varnostna opozorila, ki so na unicevalcu dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v rezo za dovajanje papirja.

Nevarnost poskodbe zaradi povleka v napravo!

Ne priblizujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, sali verizicami, zapestnicami itd. Ne unicujte materialov, ki so nagnjeni k temu, da se ovjajo, nth, trakove, vezalke, plasticno folijo itd.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizichnimi,

senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razen Če jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Unicevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrożanje zaradi elektricna gata!

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricega toka.

• Napravo in kabel redno preverjajte za morebitnimi poskodbami.

V primeru poskodbe naprave, nepravilnega delovanja, kakortudi pred premestitvijo ali cišcenjem, unicevalec dokumentov in izvlecite omrežni vtic.

• Preprečite vstop vode v unicevalec dokumentov. Omrežega kabla in/ali omrežega vtiča ne potaplajte v vodo. Omrežega vtiča nikoli ne prijemajte z vlažnimi rokami.

• Omrežnega vtiča nikoli ne vlecite iz vtičnicte tak, da držite kabel, temveč vedno primite omrežni vtič.

2 Uporaba v skladu z dolocili, garancija

Unicvealec dokumentov je izključno namenjen za unicevanje papirja. Glede na vrsto rezanja lahko predvsem unicujete manjšekoličine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 4.	5x30	1,9x1	15
Kreditne kartice •	•		•
CD-ji •	•

Robustni rezalni mehanizem je neobčutljiva na priponke in pisarniške sponke.

Garancijsko obdobje naprave za unicevanje dokumentov znaša 2 leti. Za jeklene rezalne gredi unicevalca listin HSM velja od jamstva neodvisna garancija za celotnoŽiviljensko dobo napreve (HSM Lifetime Warranty). Za obicajno obrabo, poskodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskh zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

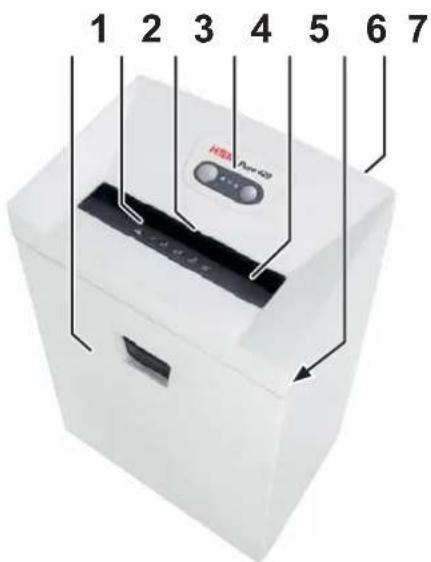

3 Pregled

1 Sprejemna posoda
2 Varnostna opozorila
3 Fotocelica
4 Enota za upravljanje in prikazovanje
5 Varnostni element
6 Tipska tablica
7 Omrežno stikalo

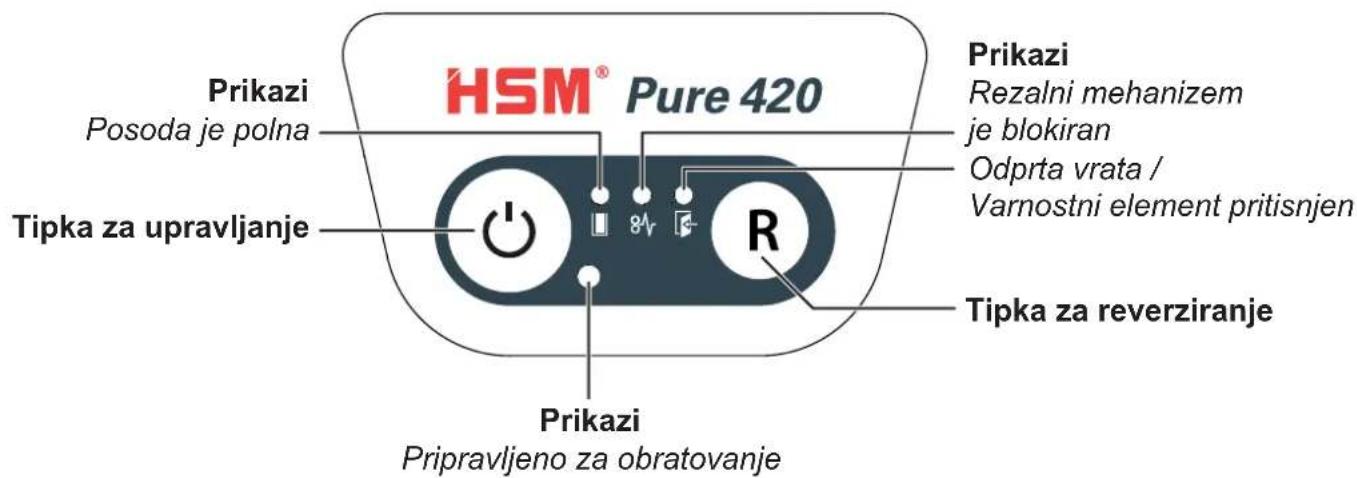

Elementi za upravljanje in prikazovanje

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricega toka.

• Napravo uporabljaje samo v suhih notranjih prostorih. Nikoli je ne uporabljaje v vražnih prostorih ali v dežju.
• Naprave, omrežnega vtiča in omrežnega kabela ne izpostavljaje odprtemu ognju in vročim povrsinam. Prezračevalne režemorajo biti vedno proste in od stene ali pohistva oddjalene min. 5 cm.

• Pazite na to, da je omrežni vtic lahko dostopen.
  Pred priklopom na omrezej preverite, ce se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

• Prikljucite dobavljeni omrežni kabel na hrbtni strani unicevalca listin in vstavite omrežni vtic v pravilno instalirano vticnico.

5 Upravljanje

Vklop unicevalca dokumentov

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „I".
• Pritisnite na tipko za upravljanje.

  Sveti prikaz „Pripravljeno za obratovanje".

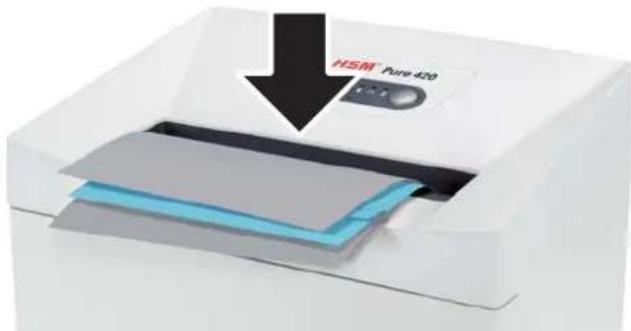

Unicevanje papirja

• Papir dovajaje v sredino reze za papir. Svetlobna celica avtomatsko vklopi rezalni mehanizem. Pri ozkih trakovih papirja pazite na to, da jih zazna fotocelica.
  Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se unicevalec dokumentov izklopi in preklopiv stanje pripravljenosti.

Unicevanje CD-plošć

(samo v velikosti razreza 5,8 mm, 3,9 mm, 4,5x30 mm)

OPOZORILO

Poskodbe zaradi drobcev!

Nekateri materiali, iz katerih so narejene CD-plošće, se lahko pri unicenju spremenijo v nevarne odletavajace delce.

Zato vedno uporabljate zašcitna očala.

Vstavite CD v sredino odprtine za dovajanje.

Nasvet:

Za razvršćnje razrezanega materiala lahkovstavite prilozeno vrečko za CD-plošće.

Unicevanje kreditnih in placilnih kartic

• Kartico vstavite v sredino dovajalne odprtine. Razrezan material odstranite loceno od papirnih opadkov.

Izklop unicevalca dokumentov

• Pritisnite tipko za upravljanje.

  Ugasne prikaz „Pripravljeno za obratovanje".

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „0".

Nadaljnji načini delovanja

Stalni način

Uporaba: Unicevanje vecjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in unicevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predcasna prekinitev: . Pritisnite tipko za upravljanje.

- Stand-by nacin (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki. V krajših casovnih presledkih utripa prikaz, Pripravljeno za obratovanje".

Pri dovajanju papirja se bo unicevalec dokumentov avtomatsko vklopil.

6 Odstranjevanje motenj

Nasvet:

Varnostni element je opremljen z zašcitopred dotikom. Unicevalec listin se izklopi, ce med postopkom unicevanja pritisnete na varnostni element.

Prikaz	Motnje Odpravljanje motenj
8V Trajna lučka	Zastoj papirja	Dovajali ste preveliko količino papirja.Rezalni mehanizem deluje nekaj sekund v vžvratni smeri in potiska papir nazaj ven.Ce je potrebno pritisnite še dodatno na tipko za reverziranje „R“,za odstranitev odvečnegapapirja.Zmanjsajte količino papirja na polovico.Papir dovajalte zaporedoma.
	Preobremitev	Motor je bil preobremenjen. Pred ponovnim vklopom unićevalca dokumentov počakajte ca. 15 - 20 min. da se ohladi.
Utripa-joča luč	Splošen prikaz motenj	Med unićevanjem papirja je prišlo do napake.Papir izvlecite iz vchodne odprtine tak, da je fotocelica prosta.
	Posoda je polna	Izpraznite sprejemno posodo za razrezani papir.Nasvet:Če pred odstranjevanjem posode katko pritisnete na tipko za rever-ziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem in ne pade v notranjost unićevalca listen.
	Odprata posoda	Ponovno prvilno namestite sprejemno posodo za razrezani materialv spodnjo omarico.
	Varnostni element pritsinjen	Ne pritsnite na varnostni element.

7 Cišćenje in vzdřevanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricega toka.

Pred menjavo mesta postavitve ali cišćenjem izklopite unicevalec listin in izvlecite omrežni vtic.

Servisna dela,ki so povezana z odstranitvijoPokrova ohijsa, sme opraviti le HSM servisna sluzba in servisi tehniki nasih pogodbenih partnerjev.

Zanaslove servisnih sluzb glejte stran 160.

Unicevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Samo pri rezanju kosov: Naoljite rezalni mehani-zem, ce rezanje ni učinkovito, ce se pojav hrup ali po vsaki

izpraznitvi posode za razrezane oepadke. Uporabiti je dovoljeno le specialno olje za rezalni bloc HSM:

• Skozi dovod za papir specialno olje za rezalni bloc brizgnite na rezalni valj rezalnegamehanizma po celotni dolzini rezalnih valjev.
• Rezalni mehanizem raj brez dovajanpa papirja tece prbl. 10 sekund v stalnem načinu.

  Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Elektricne in elektronske stare rabljene naprave pogosto vsebujejo se pomembne materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje

vanju ali ravnanju so lahko ti nevarni za clovesko zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med obicajne opadke. Upostevajteactualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektrichni in elektronskih starih rabljenih naprav. Tudi ves embalžni material odstranite okolju prijazno.

9 Obseg dobave

• Unicvealec dokumentov je v celoti sestavljen in zapakiran v karton
• Priključni vodnik na omrežje
• 5 vrečk za razrezani material
  1 CD-vrečka za stroje s širino razreza 5,8,3,9 in 4,5x30 mm
  1 steklenička specialnega olja za rezalni bloc (50 ml), za naprave z rezanjem delcev
  Navodilo za uporabo

Oprema

10 vreck za razrezani material naroc. st. 1.661.995.150
- Specialno olje za rezalni blok (250 ml)
naroc. st. 1.235.997.403

Zanasloveservisnihsluzb glejte stran160.

10 Tehnični podatki

Način rezanja	Rezanje na trakove Rezanje		kosov
Velikost rezanja (mm) 5,8 3,9 4,5 x 30 1,9 x 1	15
Varnostna stopnja DIN 66399 P-2, O-2, T-2,	E-2	P-2, O-2, T-2, E-2	P-4, O-3, T-4, E-3, F-1	P-5, T-5, E-4, F-2
Učinek rezanja* (listov) DIN A4 80 g/m 270	22 - 2425 - 27	17 - 1919 - 21 g/m	13 - 1514 - 16	9 - 1111 - 13
Teža (kg) 18,0	20,5
Hitrost rezanja	65 mm/s
Delovna širina	240 mm
Prikljćek	230 V, 50 Hz	120 V, 60 Hz		220 V, 60 Hz
Moč maks.	500 W
Način obratovanja	Neprekinjeno obratovanje
Pogoji okolice med obratovanjem: Temperatura relativna vlažnost zraka nadmorska višina	-10°C do +25°C maks. 90%, se ne kondenzira maks. 2.000 m
Dimenzije DxŠxV (mm)	397 x 293 x 621
Prostornina sprejmne posode	35 l
Emisija hrupa (Prosti tek / pod obretenitvivo)	56 dB (A) / 59 - 63 dB (A)

• Maks. stevilo listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enam prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejsa omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Gledne strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Unievealec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
• Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahevate pri proizvajalcu.
