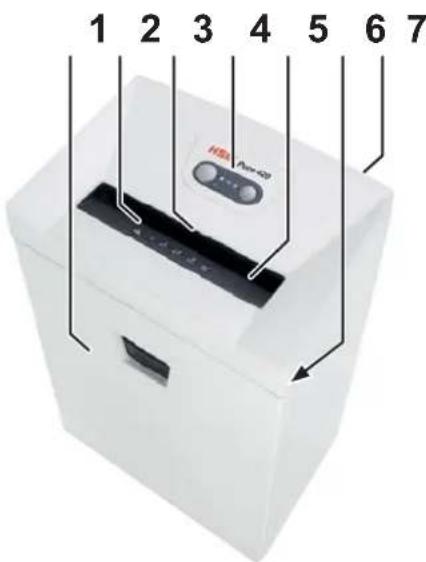

NÁVOD NA OBSLUHU Pure 420c HSM

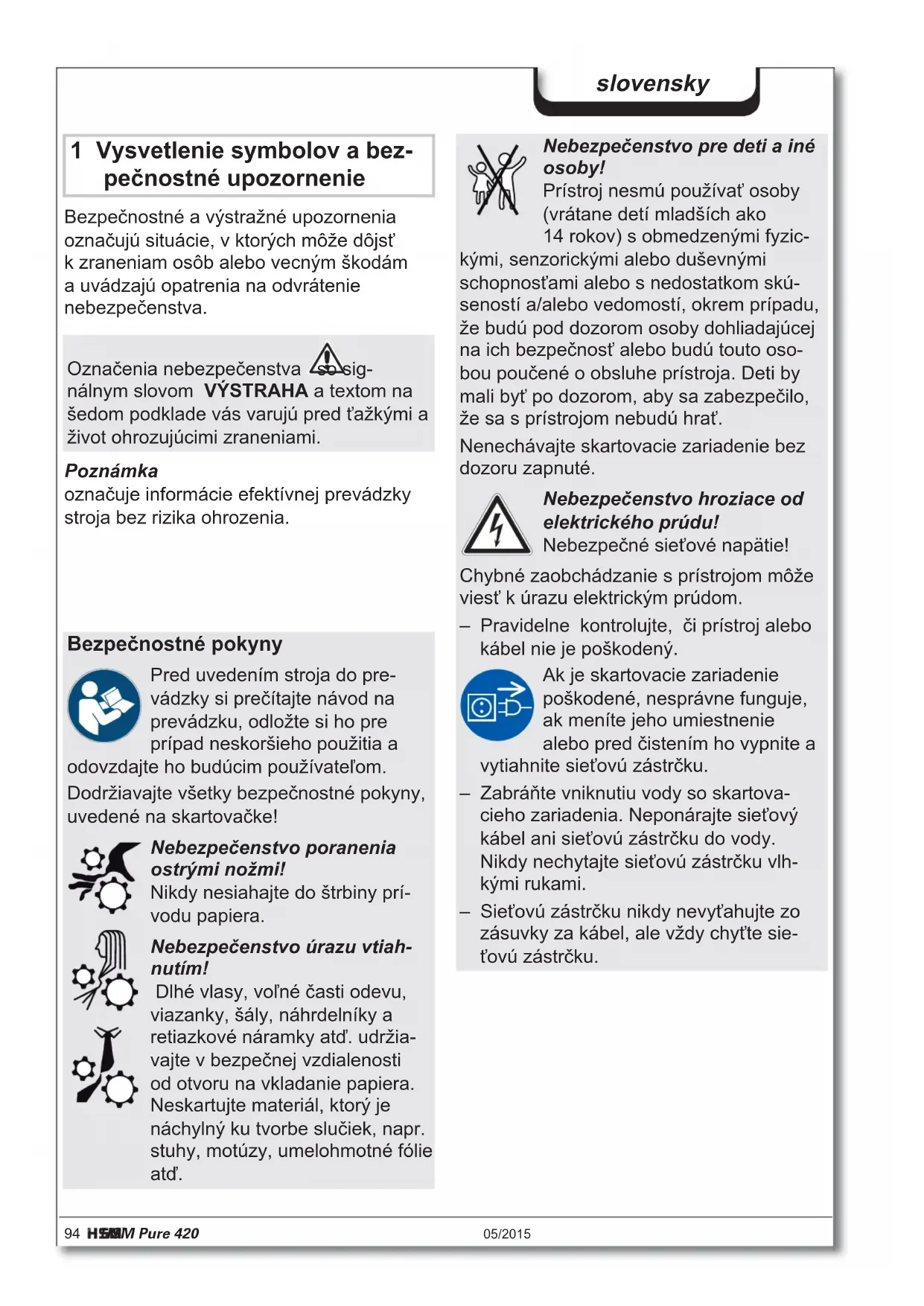

Hmotnost (kg) 18,0 20,5 Rychlost řezu 65 mm/s Pracovní šířka 240 mm Napájení 230 V, 50 Hz 120 V, 60 Hz 220 V, 60 Hz Výkon při max. počtu listů 500 W Provozní režim Trvalý provoz Okolní podmínky za provozu: Teplota Relativní vlhkost vzduchu Nadmořská výška -10 °C až +25 °C max. 90 %, bez tvorby kondenzátu max. 2000 m Rozměry Š x H x V (mm) 397 x 293 x 621 Objem odpadní nádoby 35 l Emise hluku (běh naprázdno/plné zatížení) 56 dB (A) / 59 - 63 dB (A)94 HSM Pure 420 05/2015 slovensky 1 Vysvetlenie symbolov a bez- pečnostné upozornenie Bezpečnostné a výstražné upozornenia označujú situácie, v ktorých môže dôjsť k zraneniam osôb alebo vecným škodám a uvádzajú opatrenia na odvrátenie nebezpečenstva. Bezpečnostné pokyny Pred uvedením stroja do pre- vádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používateľom. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke! Nebezpečenstvo poranenia ostrými nožmi! Nikdy nesiahajte do štrbiny prí- vodu papiera. Nebezpečenstvo úrazu vtiah- nutím! Dlhé vlasy, voľné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atď. udržia- vajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atď. Nebezpečenstvo pre deti a iné osoby! Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzic- kými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skú- seností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto oso- bou poučené o obsluhe prístroja. Deti by mali byť po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať. Nenechávajte skartovacie zariadenie bez dozoru zapnuté. Nebezpečenstvo hroziace od elektrického prúdu! Nebezpečné sieťové napätie! Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom. – Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sieťovú zástrčku. – Zabráňte vniknutiu vody so skartova- cieho zariadenia. Neponárajte sieťový kábel ani sieťovú zástrčku do vody. Nikdy nechytajte sieťovú zástrčku vlh- kými rukami. – Sieťovú zástrčku nikdy nevyťahujte zo zásuvky za kábel, ale vždy chyťte sie- ťovú zástrčku. Poznámka označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia. Označenia nebezpečenstva so sig- nálnym slovom VÝSTRAHA a textom na šedom podklade vás varujú pred ťažkými a život ohrozujúcimi zraneniami.05/2015 HSM Pure 420 95 slovensky 2 Správne použitie, zodpoved- nosť za nedostatky 3 Přehled Riadiace a indikačné prvky Zobrazenia Zásobník je plný Zobrazenia Pripravené na prevádzku Reverzačné tlačidlo Zobrazenia Rezný mechanizmus je zablokovaný Otvorené dvere / Bezpečnostný prvok stlačený Ovládacie tlačidlá Záručná doba skartovaceho zariadenia je 2 roky. Záruka, nezávisle na zodpovednosti za poruchy oceľových rezacích hriadeľov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Opotrebenie, poškode- nia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky. HSM zabezpečí dodávku náhradných diel- cov do 10 rokov po ukončení výroby tohto modelu. Robustný rezací mechanizmus je odolný proti zošívacím a kancelárskym sponkám. Skartovačka je výlučne určený na skartova- nie papiera. Podľa spôsobu rezania sa ešte môžu zničiť malé množstvá nasledujúcich materiálov: Rezacia šírka (mm) 5,8 3,9 4,5x30 1,9x15Kreditné karty ●● ● ●CD ●● ● 1 Nádoba na odrezky 2 Bezpečnostné pokyny 3 Svetelná závora 4 Riadiaca a indikačná jednotka 5 Bezpečnostný článok 6 Typový štítok 7 Sieťový spínač 1 2 3 4 5 6 796 HSM Pure 420 05/2015 slovensky 4 Uvedenie do prevádzky VÝSTRAHA Nebezpečné sieťové napätie! Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom. – Prístroj používajte len v suchých miest- nostiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi. – Prístroj, sieťovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm. – Dbajte na to, aby bola sieťová zástrčka ľahko prístupná. – Pred zastrčením zástrčky do sieťovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

• Pripojte dodaný sieťový kábel k zadnej strane skartovacieho zariadenia a zasuňte elektrickú zástrčku do správne nainštalovanej elektrickej zásuvky. 5 Obsluha

• Sieťový spínač na zadnej strane skarto- vačky nastavte na „I“.

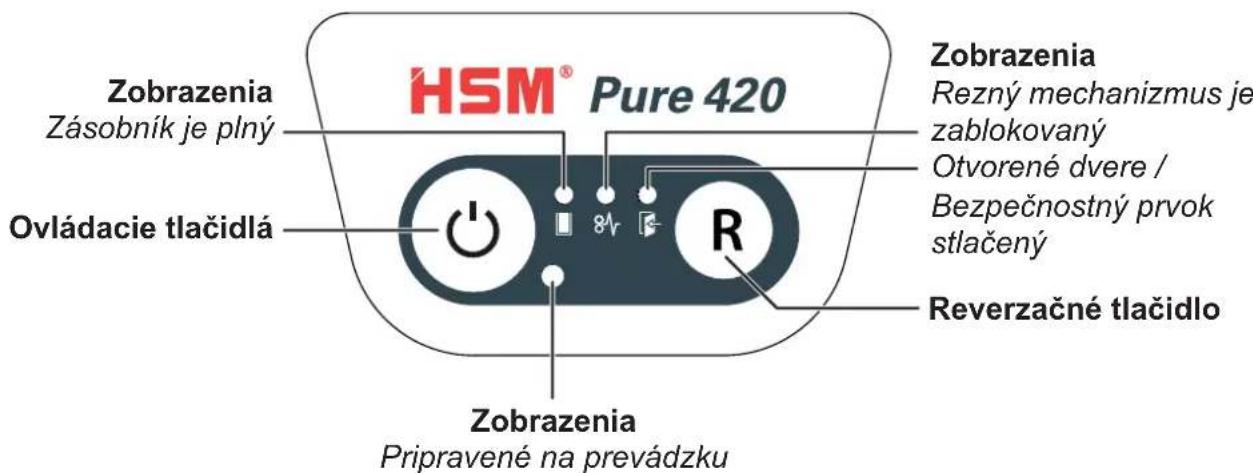

• Stlačte ovládacie tlačidlo. Svieti zobrazenie „Pripravené na prevádzku“. Zapnutie skartátora Skartovanie papiera

• Priveďte papier do stredu štrbiny pre papier. Svetelná závora automaticky spustí rezací mechanizmus. Preto pri úzkych pásoch papiera dbajte, aby tieto mohla svetelná závora zachytiť. Cca 3 s potom, čo je otvor na prísun papiera opäť voľný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.05/2015 HSM Pure 420 97 slovensky

• Stlačte ovládacie tlačidlo. Rozsvieti sa „Pripravené na prevádzku“.

• Nastavte sieťový spínač na zadnej strane skartovačky na „0“. Vypnutie skartátora VÝSTRAHA Nebezpečenstvo zranenia úlomkami! V závislosti od druhu materiálu môže pri drvení CD diskov dochádzať k tvorbe črepín.

• Preto noste ochranné okuliare. Rozdrvenie CD diskov Ďalšie režimy funkcie

• Permanentný režim Použitie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretr- žite. Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na pre- vádzku. Spustenie: Stlačte ovládacie tlačidlo na 3 sekundy. Predčasné ukončenie: Stlačte ovládacie tlačidlo.

• Pohotovostný režim Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepo- trebné spotrebiče. Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko roz- svieti. Pri privedení papiera sa skartovačka samočinne spustí.

• CD disk vložte do stredu vkladacieho otvoru. (len vo veľkostiach rezu 5,8 mm, 3,9 mm, 4,5x30 mm) Poznámka

Na čisté oddeľovanie skartovaného materiálu podľa druhu môžete použiť spolu dodaný vak na CD.

• Vložte kartu do stredu prívodného otvoru. Rozdrvený materiál pri likvidácii separujte od papierového odpadu. Skartovanie kreditných/zákazníckych kariet98 HSM Pure 420 05/2015 slovensky 6 Odstraňovanie porúch Poznámka: Bezpečnostný prvok je vybavený ochranou proti dotyku. Skartovacie zariadenie sa vypne, keď zatlačíte počas skartovania na bezpečnostný prvok. Zobra- zenie Porucha Odstránenie poruchy Trvalé svetlo Nahromade- nie papiera Priviedli ste príliš veľa papiera naraz. Rezný mechanizmus pobeží niekoľko sekúnd vratným smerom a posunie papier von.

• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.

• Zredukujte veľkosť stohu papiera.

• Vkladajte papier postupne jeden za druhým. Preťaženie • Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladiť. Blikajúce svetlo Všeob. indikácie poruchy

• Počas skartovania papiera sa vyskytla chyba. Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila. Zásobník narezaného materialu je plný

• Vyprázdnite zásobník narezaného materiálu. Poznámka: Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu späť do rezného mechanizmu a nespadne do vnútorného priestoru skartovacieho zariadenia. Otvorený zásobník

• Zásobník narezaného materiálu správne uložte do spodnej skrinky. Bezpeč- nostný prvok stlačený

• Nestláčajte bezpečnostný prvok.05/2015 HSM Pure 420 99 slovensky 7 Čistenie a údržba 9 Obsah dodávky

• Skartovačka pripravená na pripojenie, balená v kartóne

• Sieťové pripojovacie vedenie

• 5 odpadových vreciek

• 1 vak pre CD pre stroje so šírkami rezu 5,8, 3,9 a 4,5x30 mm

• 1 fľaša špeciálneho oleja do reznej jed- notky (50 ml) pre stroje s časticovým rezom

• Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403 Adresy zákazníckeho servisu pozri na stra- ne 160. 8 Likvidácia / recyklácia Odpad z elektrických a elektronic- kých prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin- nosť a bezpečnosť týchto zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariade- nia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné pred- pisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia. Skartovačku čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do prístroja vniknúť žiadna voda. Iba u rezu na častice: V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po kaž- dom vyprázdnení zásobníka materiálu naolejujte rezací mechanizmus. K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.

• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky. Papierový prach a častice sa uvoľnia. VÝSTRAHA Nebezpečné sieťové napätie! Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom. Skartovačku pred presunutím alebo čistením vypnite a vytiah- nite sieťovú zástrčku. Servisné práce spojené s odstrá- nením krytov telesa smie vykonávať len zákaznícky servis HSM a servisní technici. Adresy zákazníckeho servisu pozri na strane 160.100 HSM Pure 420 05/2015 slovensky Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:

• RoHS smernica 2011/65/EÚ EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu. 10 Technické údaje

• Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viesť k nižšiemu výkonu a zvýše- nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný. Typ rezu Rez na prúžky Rez na častice Dĺžka rezu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 Stupeň utajenia DIN 66399 P-2, O-2, T-2, E-2 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1 P-5, T-5, E-4, F-2 Výkon rezu* (listov) DIN A4 80 g/m
