NÁVOD K OBSLUZE Pure 420c HSM

1 Vysvětlení symbolů a bezpečnostní pokyny

BezpečnostníPokyny a vystražná upozorněni označují situace, pri kterych muže dojít ke zraněné osob nebo poškození věcí a popisuji opatřné k odvráceni nebezpečí.

Výstražný symbol signálnim slovem VYSTRAHA a sede podbarvenym textem upozornuje na težká až zivotu nebezpečné zraněni.

Poznámka

označuje informace duležité pro efektivné provoz stroje bez nebezpečí ohroženi.

BezpečnostníPokyny

Pred uvedenim stroje do provozu si prectete navod k obsluze, uschovejte jej k dalsi potrebe a predejte jej priadnemu dalsimu uživateli.

Dodržujte vsechny bezpečnostní poukynu uvedené na skartovace.

Nebezpeci urazu o ostre noze!

Nikdy nesahejte do sterbiny otvoru na privod papiru.

Nebezpeci urazu vtazenim!

Dlouhé vlasy, volné Časti oděvu, vizanky, šály, Źétízkové nahrdelniky a naramky atd. udržujte v bezpečné vzdálenosti od privodniho otvoru. Neskartujte material nachylné k tvorbě smýček, napr. stuhy, šnúry použité k ovázani, umělohmotné fólie atd.

Nebezpeci pro deti a ostatinosoby!

Stroj není určen k používání osobami (včetné detí mladšich 14 let) s omezenými fyzickými,

senzorickymi nebo duševními schopnostmi nebo osobami, které nemají dostatečné zkušenosti a znalosti s vyjimkou pripadu,Že prístroj používají pod dozorem osob, odpovedných za jejich bezpečnost, neboPokud od těchto osob získali informace o tom, jak prístroj používat. Děti museji byt pod dohledem, aby si s vyrobkem nehrály. Nenechávejte skartovačku zapnutou bez dozoru.

Ohrození elektrickým proudem!

Nebezpečné sít'ové napěti!

Nesprávná manipulace se strojem muže zpúsobit zasaženi elektrickým proudem.

• Pravidelné kontrolujte, zda nedoslo k poskození pristroje a kabelu.

V pripadé poskození nebo závad, préd premisténím nebo cištěním, skartovačku vypněte a odpoje sitovou zástrčku ze zásuvky.

Zabrahte tomu, aby se do skartovačky dostala voda. Privodni kabel ani sitovou zástrčku neponorujte do vody. Nedotykejte se sitove zástrčky mokrýma rukama.

Nikdy neodpojute sitovou zastrchu zezasuvky tahem za privodni kabel. Pri odpojavani vzdy uchopte zastrchu.

2 Správné použití, odpoved-nost za vady

Skartovaci stroj je vyhradne urcen ke skar-tovani papiru. V závislosti na druhu rezu lze kromě toho skartovat mensí množstvi těchto materialú:

Velikost rezu (mm) 5,8 3,9 4,5	x30	1,9x1	5
Kreditnich karet •	•		•
Diskü CD •	•

Robustni rezacmechanika je odolna protisešivacim a kancelárskym sponám.

Zarucni Ihuta skartovačky je 2 roky. Zaruka nezávisla na odpovednosti za vady ocelovych rezacích hrideli HSM skartovačky je platné po celou dobuŽivotnosti prístroje (doživotné záruka HSM Lifetime Warranty). Zaruka a garance se nevztahuje na škody zpúsobéné nasprávném použitím a na zásahy tretich osob do zařizení.

Společnost HSM zaručuje dodání nahradnich dlù po dobu 10 let po ukončeni vyroby tohoto modelu.

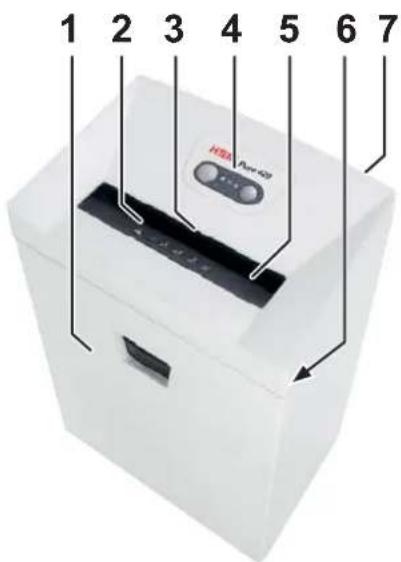

3 Přehled

1 Odpadni nádoba
2 Bezpečnostní poukyny
3 Optická závora
4 Ovladacá a zobrazovác Jednotka
5 Bezpečnostní prvek
6 Typovy stitek
7 Sitovy vypinač

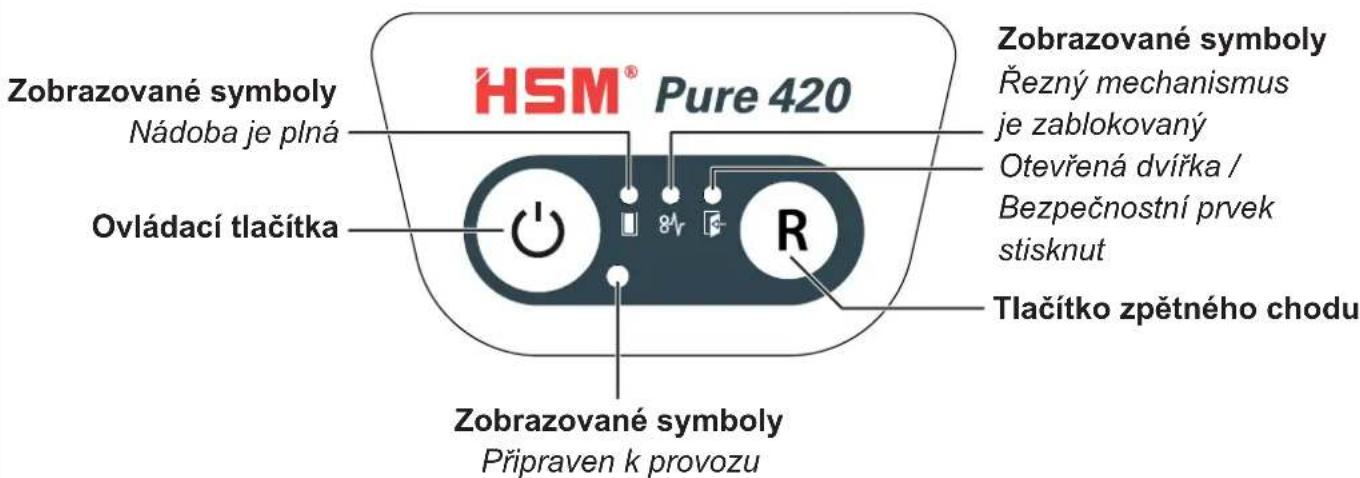

Ovladaci a zobrazovaci privky

4 Uvedeni do provozu

VYSTRAHA

Nebezpećné sítové napěti!

Nesprávná manipulace se strojem muže zpúsobit zasaženi elektrickým proudem.

• Používejte prístroj pouze v suchych místnostech. Nepoužívejte prístroj ve vlhkých místnostech a prostorech nebo v dešti.
• Chrante privodni kabel, pristroj a sitovou zastrčku pred horkem, horkymi prédměty a pred otevřeným ohněm. Větraci olvory museji byt volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.
  Dbejte,abybylasitovazastrcka snadnpristupna.

• Pred pripojenim zastrcky k elektrické siti se presvedte o tom, zda se napetové a kmitoctove hodnoty elektrické site shoduji s udaji na typovem stitku.

• Připojte sǐ'tový kabel z dodávky na zadní straně skartovaciho stroje a elektrickou zástrčku zaúnde do rákne nainstalované zásuvky.

5 Obsluha

Spusteni skartovačky

Sitovy vypinač na zadni strane skartovacho stroje nastavit na „I".
- Stiskněte ovláDACi tlacitko.

Sviti symbol „Prijpraven k provozu".

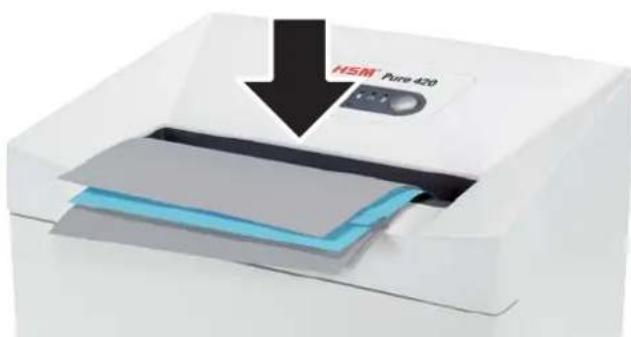

Skartace papiru

Vkladejte papir doprostred otvoru k zavadeni papiru. Opticka zavora automaticky spusti rezny mechanismus. U uzkych prouzkupapiru proto zajistete, aby je opticka zavora identifi kovala.
3 s poté, co bude světelná závora na otvoru pro vkladání papíru opět volné, dojde k automatickému vypnutí rezného mechanismu a skartovačka se prepne do pohotovostního režimu.

Skartováni disku CD Dalsí režimy funkci

(pouze do velikosti rezu 5,8 mm, 3,9 mm, 4,5x30 mm)

VYSTRAHA

Nebezpeci urazu odmrstenymi strepinami!

V závislosti na druhu materialu muže docházet pri skartaci disku CD k odletování ulomku.

• Z tohoto duvodu pouzivejte ochranné bryle.

Vložte disk CD/DVD do střední Časti vstupného otvoru.

Poznamka:

Pokud chcete separovat jegnotlivé druhy Rozdrceneho materialu, mužete použit dodany sáček na disky CD.

Skartováni kreditnich a zákaznickych karet

Karti vlozte do stredni casti vstrupnio otvoru. Nelikvidujte skartovan y material spolecn s papirovym opadem.

Vypnuti skartovačky

• Stiskněte ovladaci tlacitko.

  Symbol „Pripraven k provozu“ zhasne.

• Sǐ'tovy vypinač na zadni straně skartovacího stroje nastavit na „0".

- Režim permanentniho provozu

Použiti: Skartace většiho množství papíru Funkce: Rezný mechanismus pracuje kontinuálné, bez prerùseni.

V priade, ze po dobu 2 min. nebude vlozen zadny material, rezny mechanismus se vampne a skartovačka prejde do režimu provozni pohotovosti.

Spusteni: Stisknete a podrzte ovladaci tla-citko na 3 vteriny.

Přerušeni skartovani: Stiskněte ovladaci tlačitko.

- Pohotovostni režim

Funkce: 2 minuty po poslednim vlozeni papiru dojde k automatickemu vypnuti vsech nepouživanych spotbrebicu.

Symbol „pripraven k provozu“ bliká v prvi-delnych intervalech.

Po vloženi papiru se skartovačka automaticky zapne.

6 Odstrańovani poruch

Poznámka:

Bezpečnostní prvek je vybaven ochranou proti nebezpečnému dotyku. Skartovačka se vypne, jakmile během skartace zatlacíte na bezpečnostní prvek.

Zobrazený symbol	Závada Odstraněni závady
8V Svití	Zaseknuti papíru	Vložili jste prilis velké množství papíru najednou. ➢ Rezací mechanika se několik vteřin otáčí zpět, papír se vysune. · Pokud je to nutné, stisknéte jestě tlacítko pro ovládání zpětného pohybu „R“, tím usnadnítve vyjmutí zaseknutého papíru. · Vložte pouze polovičné množství vytaženého papíru. · Vkládejte papíry postupné.
	Přetížení	Motor byl prětížen. Nechejte skartovačku prěd opětovnám uvedením do provozu cca. 15 - 20 min. vychladnout.
Blikány Indikator obecných závad	Během skartace papíru došlo k závadě. Vytáhněte papír z vládacího otvoru tak, abyste uvolnili optickou závoru.
	Odpadné nádoba plné	Vysypte obsah odpadné nádoby. Poznámka: Pokud prěd vytáhnutím nádoby krátce stisknete tlacítko pro ovlá-dání zpětného chodu, DOJDE ke vtaženi Časti nařezaného opadu do Žerací mechaniyk a nespadne do vinitrniho prostoru skartovacího stroje.
	Nádoba je otevřená	Vložte nádobu na odpad správně do podstavce.
	Bezpeč-nostní prvek stisknut	Nestiskejte bezpečnostní prvek.

7 Čišění a Údržba

VYSTRAHA

Nebezpečné sítové napěti!

Nesprávná manipulace se strojem muže zpúsobit zasaženi elektrickým proudem.

Pred premistovanim ci cistenim vypnete skartovačku a vytahnete sitovou zástrču ze zásuvky.

Servisni prace, ktere jsou spojeny s odstranenim krytù, smi provest pouze zákaznicky servis spolecnosti HSM a servisni technici nasich smluvnich partneru.

Adresy zákaznickych servisù viz strana 160.

K Čišěnéskartováčky používejte pouzemekký hadr a jemný mydlový roztok. Do pristroje pritom nesmí vniknout voda.

Pouze u rezání na cástice:

Pokud trocházi ke snizovani rezného vykonu, zvysovani hlučnosti nebo

po kaźdem vysypání nadoby na odrezky osetrete rezací nastroj olejem. Používejte pouze speciálné oleje HSM rezací bloky:

• Nastrikejte otvorem na podavani papiru po celé sírcce na rezací hridele specialni olej na rezací bloc.
  Spustte na cca 10 s rezny mechanismus bez vkladani papiru v rezimu trvalho provozu.
  Papirovy prach a ccastice se uvolni.

8 Likvidace a recyclacle

Staré elektrické a elektronické pristroje obsahuji casto kvalitni materially, do urcité miry ale také skodlive latky, ktere bylo nezbytné použit pro funkci a bezpečnost pristroju. Pri nasprávné likvidaci

nebo manipulaci mohou byt tyto latky nebezpecné pro lidske zdravá aŽivotní prostředí. Staré pristroje nikdy nelikvidujte v bežném opadu. Dodržujte aktuálné platné predpisy a použivejte sběrná mista k odevzdání a recyklaci použitych elektrických a elektronickích pristroju. K ekologické likvidaci odevzdejte také veskériý obalový material.

9 Objem dodávky

• Skartovací stroj pripravený k zapojeni, v krabicovém obalu
  Sitovy privod
• 5 pytlu na rezanku
  1 sáček na disky CD pro stroje s šírkou rezu 5,8,3,9 a 4,5x30 mm
  1 láhev (50 ml) specialniho oleje na rezný blok (pouze u rezání na Částice)
• Návod k obssluz

Vystroj

10 pytlu na rezanku obj. cis. 1.661.995.150
- Speciánlího oleje na rezný bloc (250 ml) obj. Čís. 1.235.997.403

Adresy zákaznickyh servisv viz strana 160.

10 Technické udaje

Typ šežu	šež na proužky šež na Částice
Velikost šežu (mm) 5,8 3,9 4,5 x 30 1,9 x 15
Stupeč bezpečnost DIN 66399 P-2, O-2, T-2,70	E-2	P-2, O-2, T-2, E-2	P-4, O-3, T-4, E-3, F-1	P-5, T-5, E-4, F-2
Šežný výkon* (listū) DIN A4 80 g/m2	22 - 24	17 - 19	13 - 15	9 - 11
	25 - 27	19 - 21 g/m	14 - 16	11 - 13
Hmotnost (kg) 18,0 20,5
Rychlost šežu	65 mm/s
Pracovní šiřka	240 mm
Napájení	230 V, 50 Hz	120 V, 60 Hz		220 V, 60 Hz
Výkon pri max. počtu listū	500 W
Provozní režim	Trvalý provoz
Okolní podmíky za provozu:Teplota	-10°C až +25°Cmax. 90%, bez tvorby kondenzátumax. 2000 m
Relativné vlhkost vžduchu
Nadmořská výška
Rozměry Š x H x V (mm)	397 x 293 x 621
Objem odpadni nádoby	35 l
Emise hluku (běh naprázdno/plné zatíženi)	56 dB (A) / 59 - 63 dB (A)

• Déle podávaný maximálné počet listú (DINA A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během Jednoho procesu. Stanovení uvedenych vykonovych dat probílá s novým naolejovaný rezným mechanismem a pri studeném motoru. Slabí sitóvé napěti nebo jiná sitóva frekvence než je uvedeno můze mit za následek nizší vykon s mensím počtem skartovanych listú a zvyşenou hlucnost. V závislosti na struktře a vlastnostech papíru a zpùsobu podávání se můze počet skartovanych listú lišit.

Skartovac stroj splnju prislusné harmonizované normy Evropské unie:

Smernice o zařizenich nizkého napétí 2006/95/ES
Smernice o elektromagneticke kompatilité 2004/108/ES
Smernice o omezeni nebezpecnych latek (RoHS) 2011/65/EU

EU prohlášeni o shodě lze vyžádat u vyrobce.
