GEBRUIKSAANWIJZING Securio P44c HSM

1 Symboolverklaring en veiligheidsaanwijzingen

WAARSCHUWING

De gevarentekens 1st het signaalwoord WAARSCHUWING en grijze tekst waarschuwen voor ernstig tot levensgevaarlijk letsel.

LET OP

wordt gebruikt, als materiële schade het gevolg van niet-inachtneming kan zijn.

Aanwijzing

kenmerkt informatie voor effectief bedrijf van de machine zonder risico voor gevaren.

Veiligheidsadviezen

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers door.

Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

Gevaar voor verwondingen door scherpe messen!

Grijp nooit in de sleuf van de papier- toevoer.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sen-

sorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen.

Laat de papiervernietiger niet onbeheerd ingeschakeld.

Gevaar door elektrische stroom!

Foute omgang met de machine kan tot elektrische schokken leiden.

- Controleer toestel en kabels regelmatig op schade.

Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor seling van plaats of reiniging.

• Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water. Neem de netstekker nooit met vochtige handen vast.
• Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.

garantie

Kijk op het typeplaatje aan de achterkant van het toestel na voor welke snijbreedte en netspanning uw papiervernietiger bestemd is en neem de betreffende punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	5,8	3,9	3,9	9x40	1,9	x15
Kredietkaarten, Cd's, diskettes, USB-sticks	●		●			●

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met snij-breedte 1x5 mm mag het papier geen nietjes of paperclips bevatten.

Aanwijzing

In het afzonderlijke cd-snijwerk (optie) kunt u onafhankelijk van het papiersnijwerk cd's, diskettes en kredietkaarten vernietigen.

De garantietijd voor de papiervernietiger bedraagt 3 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Een uitzondering vormen daarbij de papiervernietigers met snijbreedte 0,78x11 mm en 1x5 mm. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

HSM garandeert de levering van reserveonder- delen tot 10 jaar na einde van de productie van dit model.

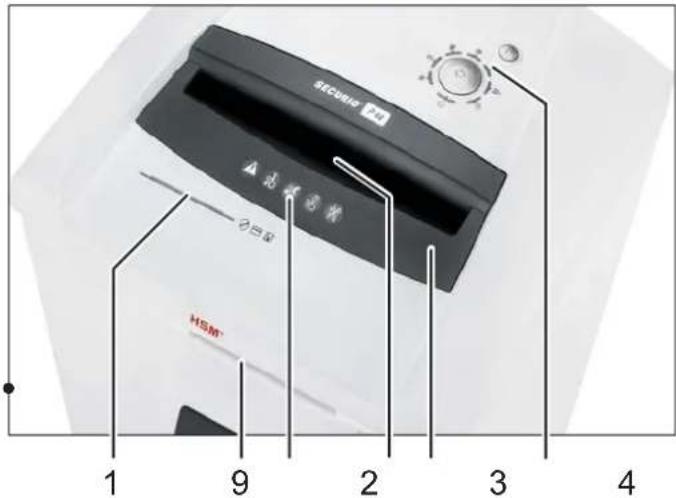

3 Overzicht2 Gebruik volgens de bestemm

Aanwijzing: Afhankelijk van de uitvoering is het mogelijk dat uw machine niet alle modules bevat.

arcino HSM* 1 9 2 3 4

1 Toevoersleuf voor cd's, diskettes en creditcards (optie)
2 Veiligheidsadviezen
3 Fotocel in de papiertoevoer
4 Veiligheidselement
5 Bedienings- en weergave-eenheid

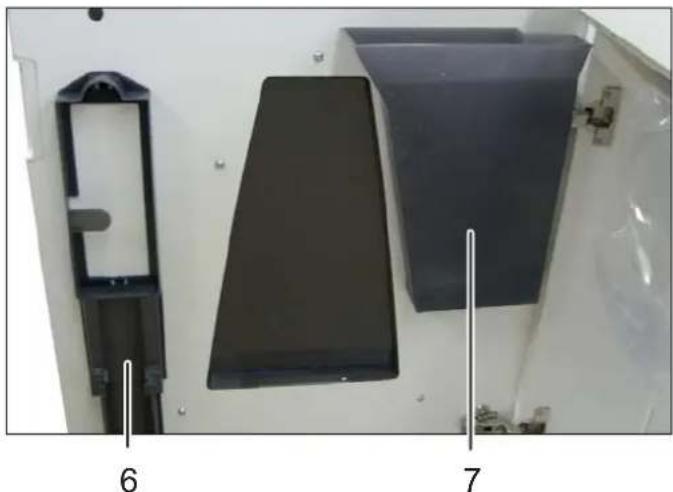

6 Houder voor gebruiksaanwijzing en oliefl es
7 Snijgoedbak cd's / diskettes / creditcard (opties)
8 Vulopening voor snijblokolie (enkel bij snippers)
9 PAPERcontrol

nederlands

Bedienings- en weergave-elementen

Aanwijzing: Afhankelijk van de machineuitvoering is het mogelijk dat niet alle functies beschikbaar zijn.

Indicatie: PAPERcontrol

Indicatie: deur open of veiligheidselement niet vergrendeld

Indicatie: overbelasting (papier vastgelopen)

Indicatie: papier-/cd-bak vol

R-toets:

• Snijwerk loopt achteruit
  • Storingbevestiging
• Weergave van de software-versie (alleen voor service-technici)

Indicatie: oliereservoir leeg

Functietoets

„Aan / Uit / Start“

Indicatie: metaalherkenning

Indicatie: toetsblokkering

Indicatie: gebruiksklaar / stand-by

4 Inbedrijfstelling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.
• Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.
• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

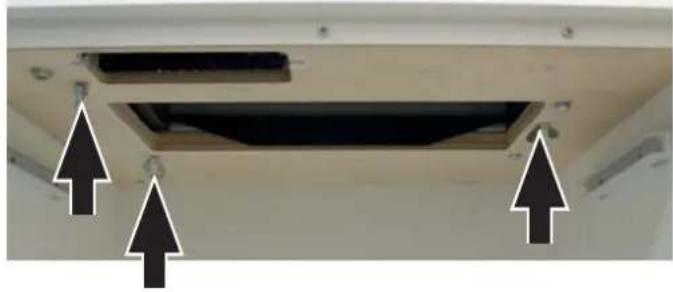

- Open voor de eerste inbedrijfstelling de deur en verwijder de drie vleugelschroeven van de transportborgingen uit de bodemplaat onder het snijwerk.

- Steek de netstekker van de machine in een reglementair geïnstalleerd stopcontact.

nederlands

5 Bediening

Papiervernietiger inschakelen

• Controleer of zich geen papier in de gleuf van de papiertoevoer bevindt.
  • Druk op de bedieningstoets.
  ▶ Weergave „Gebruiksklaar” brandt.

Papier vernietigen

• Papierdiktemeter PAPERcontrol De papiervernietiger is uitgerust met een geïntegreerde papierdiktemeter. Daarmee kunt u controleren, of een stapel papier in één doorgang kan worden vernietigd.

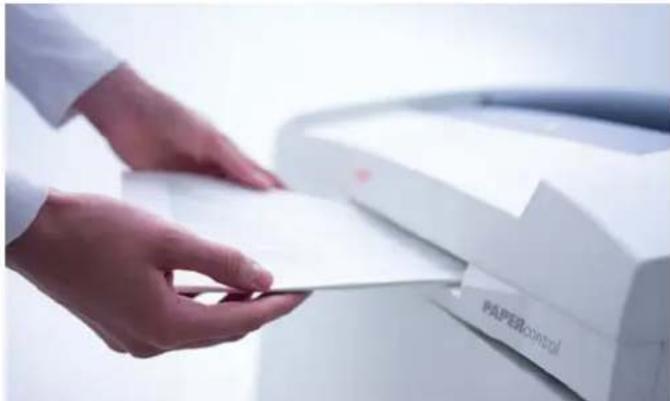

• Schuif de papierstapel in de controlesleuf.

Na een korte vertraging gaat het indicatie-lampje op het bedieningspaneel branden:

groen: Papierstapel kan worden vernietigd.
geel: De hoeveelheid papier ligt binnen het hoogste vermogensbereik van de machine. In dat geval kunt u het aantal vellen verminderen, om de machine te sparen en er zeker van te zijn dat het papier niet vastloopt.

rood: Het aantal vellen ligt boven het maxi-male snijvermogen van de machine. U kunt voorkomen dat het snijwerk blokkeert, door de hoeveelheid papier te verminderen.

- Neem de papierstapel eruit.

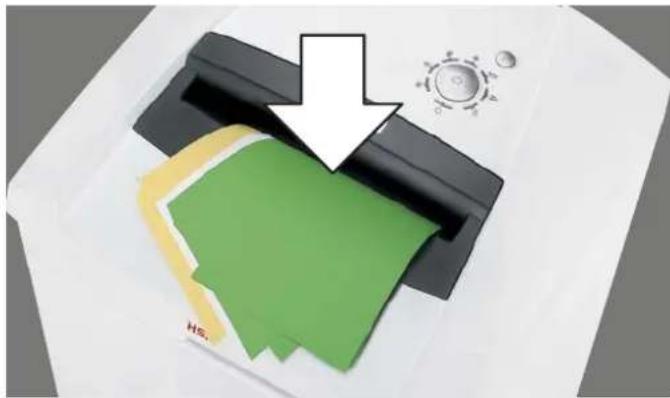

- Voer papier in het midden van de papiergleuf toe.

Het snijwerk wordt automatisch door de fotocel gestart. Let er daarom bij smalle papierstroken op, dat deze door de fotocel kunnen worden gedetecteerd.

LET OP

Vernietig geen papier in het cd-snijwerk. Dit kan schade veroorzaken.

Aanwijzing

Papier- en cd-snijwerk kunnen niet gelijktijdig worden gebruikt. Altijd slechts een materiaalsoort tegelijk vernietigen.

3 s nadat de fotocel in de papiertoevoeropening weer vrij is, wordt het snijwerk automatisch uitgeschakeld en gaat de papiervernietiger in stand-by.

Cd's / USB-sticks / creditcards / diskettes vernietigen

• Controleer of het is toegestaan om met uw machine deze materialen te vernietigen (zie „Gebruik volgens bestemming").

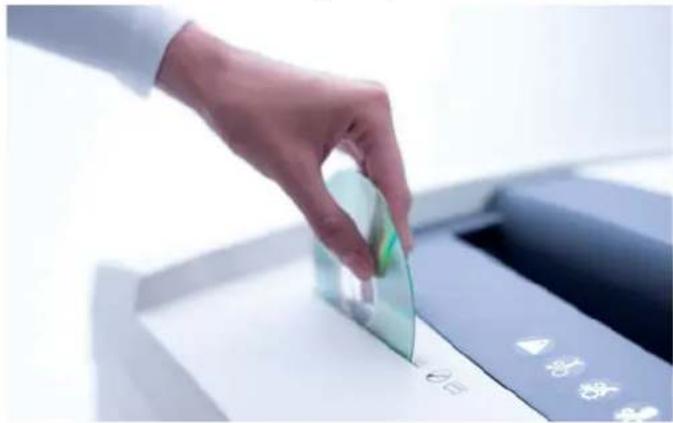

• Bij machines met een apart cd-snijwerk (optie) voert u cd's, diskettes en kredietkaarten in de toevoersleuf van het snijwerk in. Dat beschermt u tegen splinters.

Bij machines zonder afzonderlijk cd-snijwerk de papiertoevoer gebruiken.

Aanwijzing

Papier- en cd-snijwerk kunnen niet gelijktijdig worden gebruikt. Altijd slechts een materiaalsoort tegelijk vernietigen.

• USB-sticks vernietigt u altijd in het papiersnijwerk.
• Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Papiervernietiger uitschakelen

• Druk op de bedieningstoets.
▶ Weergave „Gebruiksklaar” gaat uit.

Andere functiemodi

- Continumodus

Functie: snijwerk loopt ononderbroken. Als er 2 min geen materiaal wordt toegevoerd, schakelt het snijwerk uit en de gaat de papiervernietiger in stand-by. Start: druk 3 seconden op de bedieningstoets. Voortijdig afbreken: druk op de bedieningstoets.

- Modus stand by

Functie: 2 minuten na de laatste papiertoevoer worden alle onnodige verbruikers automatisch uitgeschakeld. De weergave „Gebruiksklaar” licht met regelmatige intervallen kort op. Bij papiertoevoer start de papiervernietiger automatisch op.

• Automatisch uitschakelen

Functie: Als de papiervernietiger 40 minuten niet wordt gebruikt, wordt hij compleet uitgeschakeld en verbruikt daardoor geen stroom meer ('s nachts, in het weekend). Opnieuw in gebruik nemen: Druk op de bedieningstoets.

Storing- en functie-indicaties

Weergave	Storing Storing verhelpen
brandtcontinu	Vastgelopenpapier,overbelasting	U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papier eruit.Druk eventueel nog op de omkeertoets „R” om de papierstapel te verwijderen.Halveer de papierstapel.Voer het papier na elkaar in.AanwijzingOm het papier beter te kunnen verwijderen kunt u het veiligheidselement omhoogklappen. Druk daarvoor op het midden van de voorste rand van het veiligheidselement en til de klep op. Aanwijzingdeze weergave brandt ook als de motor overbelast werd. Laat de papierver-nietiger in dit geval voor de volgende ingebruikneming 20 minuten afkoelen.
Knipper-licht	papier encd ge-lijktijdigtoegevoerd	• Gebruik beide snijwerken niet tegelijk, maar vernietig papier en cd’s/disket-tes/kredietkaarten na elkaar.
	Druk opveiligheids-element	• De LED knippert ook als u bij vastgelopen papier op het veiligheidselement drukt of de deur opent.
brandtcontinuKnipper-licht	snijgoedbakvoor papiervol	• Leeg de snijgoedbak voor papier.Aanwijzingals u voor het openen van de deur de omkeertoets kort indrukt, wordt een deel van het snijgoed in het snijwerk teruggetrokken.
	cd-bak vol •	Leeg de cd-bak. Neem hem daarvoor naar boven uit de houder.
	Deuropen ofveiligheids-element niet vergrendeld	• Sluit de deur of klik het veiligheidselement vast.AanwijzingBewegingen van het veiligheidselement bij het vernietigen worden gede- tecteerd. Als uw machine zonder foutsignalering uitschakelt, trek dan het papier uit de papiergleuf en breng het opnieuw in.
	Metaalher-kenning	• Druk op de omkeertoets en trek het papier uit de toevoersleuf.• Verwijder metaal dat zich in het papier of op het veiligheidselement bevindt.• Bevestig de storing door het indrukken van de R-knop.
Storing
Snijwerk draait onon-derbroken hoewel de machine niet in de permanente modus staat.		De fotocel is verontreinigd door papierstof.• Reinig de fotocel in de papiertoevoer met een droge kwast of een doek.
Weergave Functie
Meerdere indicaties branden		De R-knop werd langer dan 20 s ingedrukt: weergave van de softwareversie (alleen voor servicetechnici)
Weergave	Storing Storing verhelpen
	oliereservoir leeg	• Vul het reservoir met snijblokolie. Gebruik daarvoor speciale HSM-olie!Inhoud: 250 mlDruk op het veiligheidselement en til de klep op.De vulopening van de olie-voorziening bevindt zich aan de rechterzijde van de toevoerschacht.De olie kan worden gevuld door de kleine opening 1 (gele stop verwijderen) en door de normale opening 2 (rode dop losschroeven).
Weergave	Functie Activering / deactivering
	toetsblok-kering is actief.	Voor het activeren of deactiveren van de toetsblokkering• de omkeertoets indrukken en ingedrukt houden• op de aan/uit-toets drukken• eerst de aan/uit-knop loslaten en vervolgens de R-knop

Aanwijzingen

Met de hand omkeren

Door het indrukken van de omkeertoets loopt het snijwerk achteruit en wordt na ca. 2 seconden uitgeschakeld, ook als de toets nog steeds is ingedrukt. Om opnieuw een handmatige omkering te starten, moet de toets worden losgelaten en opnieuw weer worden ingedrukt. Als de papiervernietiger al in de vernietigingsrichting wordt gebruikt, dan wordt deze door het indrukken van de toets meteen omgekeerd.

Snijgoedbak

De aandrijving van beide snijwerken wordt uitgeschakeld als de papier- of de cd-bak vol is.

Bij machines met afzonderlijk cd-snijwerk wordt het vulniveau in het cd-reservoir (zie overzicht, pos. 7) bewaakt. Leeg het reservoir na signalisatie aan het bedienings- en weergave-element.

Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Automatische olie-voorziening (enkel bij snippers)

Het oliën van de snijwerken vindt gedurende ca. 1,5 seconden plaatsen na

• 200 s looptijd van het snijwerk (komt overeen met ca. 50 bewerkingen papier vernietigen)
• indrukken van de omkeertoets bij het volgende gebruik in vernietigingsrichting

De signalering „Oliereservoir leeg” wordt na het vullen van het reservoir automatisch gewist. De papiervernietiger blijft ook gebruiksklaar bij een leeg oliereservoir.

Metaalherkenning (optie)

De papiervernietiger is optioneel met een metaalherkenning uitgerust. Door de automatische uitschakeling wordt schade aan het snijwerk door paperclips of andere metalen delen vermeden.

Bewaking van het veiligheidselement

Bewegingen van het veiligheidselement bij het vernietigen worden gedetecteerd. Als uw machine zonder foutsignalering uitschakelt, trek dan het papier uit de papiergleuf en breng het opnieuw in.

PAPERcontrol

De papiersterktemeting wordt regelmatig gekalibreerd: de LED knippert na 400 s gedurende korte tijd.

6 Reiniging en onderhoud

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

Schakel de papiervernietiger voor verplaatsen of reinigen uit en trek de stekker uit het stopcontact.

Servicewerkzaamheden, die met het verwijderen van behuizingsafdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici van onze dea-

lers worden uitgevoerd.

Klantendienstadressen zie pagina 202.

De papiervernietiger mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij geen water in het toestel laten binnendringen.

DON'T FORGET

Alleen bij stroken:

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snij-

werk insmeren met olie. Gebruik daarvoor enkel speciale snijblokolie van HSM:

- Spuit de speciale olie door de papiertoevoer over de volledige breedte van de snijassen.

- Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen.

Papieropstopping en snippers worden verwijderd.

7 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het apparaat.

Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

8 Leveringsomvang

- Papiervernietiger aansluitingsbereld in doos verpakt, doos op palette omwikkeld met verpakkingsband

• 5 opvangzakken

• voor snippers 1 fl es snijblok speciaal olie

- Gebruiksaanwijzing

Toebehoren

• 25 opvangzakken bestelnr. 1.452.995.000

• Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 202.

9 Technische specifi caties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm) 5,8 3,9 3,9 x 40		0 1,9 x 15 0,78 x 11 1 x 5
Veiligheidsniveau DIN 66399		P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P-7/F-3
Snijvermogen* (bladen), DIN A4	70 g/m2	76 - 78	61 - 63	43 - 46	28 - 30	18 - 19	12
	80 g/m2	70 - 72	56 - 58	39 - 41	23 - 25	15 - 16	10
Snijsnelheid		100 mm/s
Werkbreedte		400 mm
AansluitingVermogen bij max. aantal bladen		230 V, 50 Hz 120 V, 60 Hz2600 W
Omgevingsvoorwaarden tijdens het gebruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt		-10°C tot +25°Cmax. 90%, niet condenserendmax. 2.000 m
Afmetingen in mm (bxdxh)		700 x 592 x 1025
Gewicht		ca. 108 kg
Inhoud van de snijgoedbak voor papier		205 l
Emissiegeluidsdrukniveau(Stationair / belast)		64 - 67 dB(A) / 65 dB(A)
Snijgrootte van het aparte cd-snijwerk(optie)		Artikelnummer +C, E **		Artikelnummer +M, N **
		4 x 7 mm		2 x 2 mm
Veiligheidsniveau van het cd-snijwerk		O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.
** Het identificatieteken is de letter na het 7-cijferige artikelnummer op het typeplaatje aan de achterzijde van het apparaat.
Bijvoorbeeld 1873111C >> snijgrootte 4 x 7 mm

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2006/95/EG
• EMC-richtlijn 2004/108/EG
• RoHS-Richtlinie 2011/65/EU

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
