BRUKSANVISNING Securio P44c HSM

Fare for børn og andre personer!

med formålet, garanti

Hvis makulatoren allerede anvendes i makule- ringsretningen, reverserer den med det samme, når der trykkes på denne tast.

Materialebeholder

6 Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

ADVARSEL og tekst med grå bakgrunn varsler om fare for livsfarlige personskader.

PASS PÅ

brukes när det kan oppstå skader på utstyr som følge av at man ikke følger rådene.

Merk

angir informasjon om hvordan man bruker maskinen på en effektiv måte, uten at det oppstår farer.

Sikkerhetsinstrukser

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader på grunn av skarpe kniver!

Grip aldri inn i sprekken på papirinn-matingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år) med svekkede fysiske, sensoriske

eller psykiske ferdigheter eller manglende erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet.

Ikke forlat makuleringsmaskinen påslått uten tilsyn.

Farer som skyldes elektrisk strøm!

Feil håndtering av maskinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før fl ytting eller rengjøring.

- Pass på at det ikke kommer vann i makule-ringsmaskinen. Verken nettkabel eller nett-støpsel må dyppes i vann. Ta aldri i nett-støpslet med våte hender.

- Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i selve nettstøpslet.

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan også små mengder av følgende materialer makuleres:

Skjærebredde (mm) 5,8 3,9 3	9x40	1,9x	15
Kredittkort, CD-er, disketter, USB-pinner	●	●		●

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser. Kun ved maskiner med skjærebredde 1x5 mm skal papiret ikke ha noen stifter eller binderser.

Merk

I det separate CD-skjæreapparatet (alternativ) kan du makulere CD-er, disketter og kredittkort, uavhengig av papirkutteverket.

Garantitiden for makuleringsmaskinen er på 3 år. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i løpet av hele apparatets levetid (HSM Lifetime Warranty). Unntatt fra dette er makuleringsmaskiner med en skjærebredde på 0,78x11 mm og 1x5 mm. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

HMS garanterer levering av reservedeler i 10 år etter at produksjonen av denne modellen opphører.

3 Oversikt2 Tiltenkt bruk, garanti

Merk: Din maskin har kanskje ikke alle komponenter, dette avhenger av modellen.

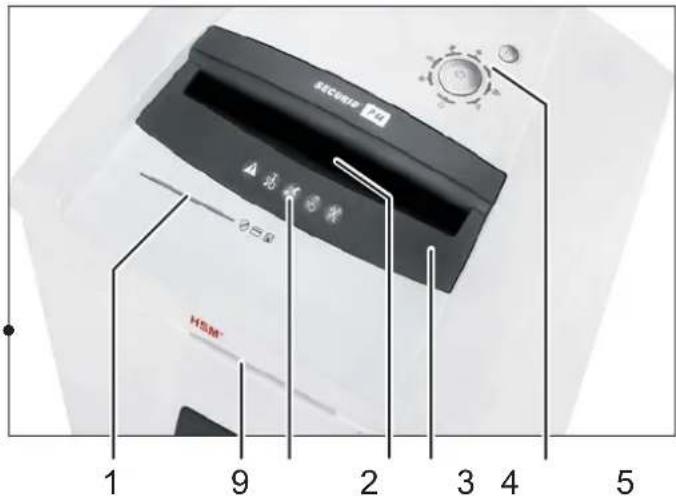

scenic 0=10 HBM* 1 9 2 3 4 5

1 Innmatingsspor for CD-er, disketter og kreditt-kort (tillegg)
2 Sikkerhetsinstrukser
3 Lysport i papirinnføringen
4 Sikkerhetselement
5 Betjenings- og indikeringsenhet
6 Holder for bruksanvisning og oljefl aske
7 Beholder for makuleringsmasse CD-er / disketter / kredittkort (tillegg)
8 Påfyllingsåpning skjæreblokkolje (kun partikkelskjæring)
9 PAPERcontrol

norsk

Merk: Ikke alle funksjoner er tilgjengelige, dette avhenger av modellen.

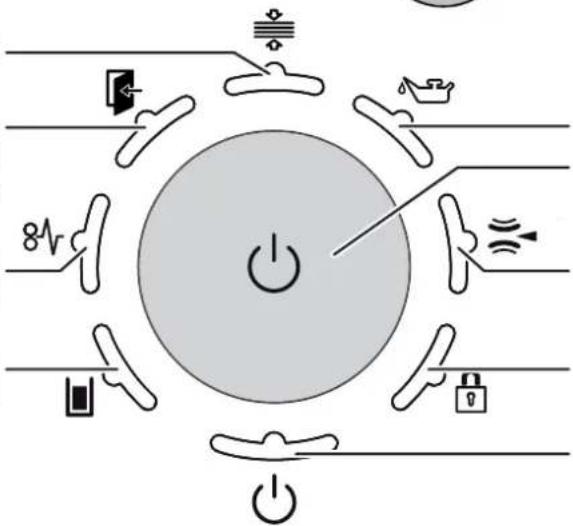

R-tast:

• Skjæreapparat går bakover
• Feilkvittering
• Visning av programvareversjon (kun for servicetekniker)

Indikering: PAPERcontrol

Indikering: Dør åpen eller sikkerhetselement ikke i lås

Indikering: Overbelastning (papirstopp)

Indikering: Papir-/CD- beholder full

Funksjonstast "På/Av/Start"

Indikering: Metallregistrering

Indikering: Tastlås

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

• Bruk apparatet kun innendørs og på et tørt sted. Det må aldri brukes i våtrom eller i regnvær.
• Hold apparatet, nettstøpslet og nettkabelen unna åpen flamme og varme flater. Ventilasjonsåpningene må være fri og befi nne seg min. 5 cm. fra vegg eller møbler.
• Forsikre deg om at nettstøpselet er lett tilgjengelig.
• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi kasjonene på merkeskiltet før du setter i nettstøpselet.

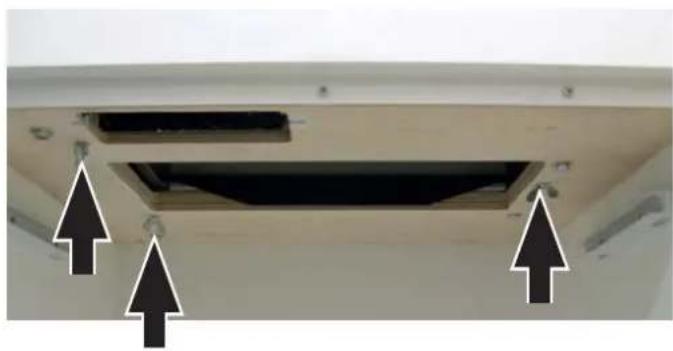

- Før første oppstart, må du åpne døren og fjerne de 3 vingeskruene fra transportsikringen i bunnplaten under kutteverket.

- Plugg maskinens nettstøpsel inn i en stikkontakt som er forskriftsmessig montert.

norsk

5 Betjening

• Kontroller at det ikke er noe papir i sprekken på mateåpningen.
  • Trykk på betjeningsknappen.
  ▶ Indikeringen "Driftsklar" lyser.

Makulere papir

Måling av papirtykkelse PAPERcontrol

- Skyv papirbunken inn i kontrollåpningen.

Gul: Papirbunken er i maskinens øvre skjæreeffektområde. Reduser antall ark for å skåne maskinen og hindre papirstopp.

Rød: Antall ark ligger over maskinens maksimale skjæreeffekt. Unngå at skjæreapparatet blokkeres ved å redusere papirmengden.

• Ta ut papirbunken.

- Tilfør papirene midt i papirspalten.

Lysporten starter skjæreapparatet automatisk. Pass derfor på ved smale papirstrimler slik at de kan fanges opp av lysporten.

PASS PÅ

Papir- og CD-makulator kan ikke brukes samtidig. Makuler alltid bare én materialtype om gangen.

Ca. 3 s etter at papirtilførselsåpningen er fri, kobles makuleringsmaskinen automatisk ut igjen og er klar til bruk.

Makulere CD-er / USB-pinner / kredittkort / disketter

• Kontroller om maskinen er tillatt for makulering av slikt materiale (se "Tiltenkt bruk").
• På maskiner med separat kutteverk for CD-er (tillegg) legger du CD-plater, disketter og kredittkort inn i innmatingssporet på dette kutteverket. Dette beskytter deg mot splinter.

Bruk papirmatingen ved maskiner uten separat CD-makulator.

Merk

Papir- og CD-makulator kan ikke brukes samtidig. Makuler alltid bare én materialtype om gangen.

• USB-pinner makulerer du alltid i papirkutteverket.
• Ta hensyn til miljøet og kast de ulike materialene separat.

Andre funksjonsmoduser

- Permanent-modus

Bruk: Makulering av store mengder papir Funksjon: Skjæreapparat går uavbrutt. Hvis det ikke blir tilført noe materiale på 2 minutter, slås skjæreapparatet av, og makuleringsmaskinen går inn i driftsklar stilling.

Start: Trykk på betjeningsknappen i 3 sekunder.

Funksjon: 2 minutter etter den siste papirinnføringen, blir alle unødvendige forbrukere slått av automatisk.

Indikeringen "Driftsklar" blinker med jevne mellomrom.

Når det mates inn papir, starter makuleringsmaskinen automatisk.

• Automatisk utkobling

Funksjon: Hvis makuleringsmaskinen ikke har vært brukt på 40 minutter, slås den helt av og bruker dermed ikke strøm (om natten, i helgene).

Igangsetting igjen: Trykk på betjeningsknappen.

Feil- og funksjonsindikeringer

Indikering	Feil Utbedring av feil
8V Kontinuer-lig lys	Papirtilstop-ping, overbelast-ning	Du har ført inn for mye papir på en gang.➢ Skjæreapparatet går bakover i noen sekunder og skyver ut papiret.Trykk eventuelt på Reverseringsknappen “R” for å ta ut papirbunken.Halver papirbunken.Før inn arkene etter hverandre.MerkFor at det skal bli enklere å ta ut papiret, kan du vippe opp sikkerhetsele-mentet. Trykk midt på framkanten av sikkerhetselementet og løft opp klaffen.MerkDenne indikeringen lyser også når motoren er overbelastet. La makulerings-maskinen i så fall kjøle seg ned i 20 min. før du slår den på på nytt.
Blinklys	Papir og CD matet inn samtidig	Ikke bruk de to skjæreapparatene samtidig, men makuler papir og CD-er/disketter/kredittkort etter hverandre.
	Trykk på sikkerhets-element	Lysdioden blinker også når du trykker på sikkerhetselementet eller åpner døren under en papirstopp.
Kontinuer-lig lys	Beholder for makule-ringsmasse papir full	Tøm beholderen for makuleringsmasse papir.MerkHvis du trykker kort på Reverseringsknappen før du åpner døren, blir en del av destureringsmassen trukket tilbake i skjæreapparatet.
Blinklys	CD-behol-der full	Tøm CD-beholderen. Løft den opp og ut for å gjøre dette.
	Dør åpen eller sikker-hetselement ikke i lås	Lukk døren eller smett sikkerhetselementet inn på plass.MerkSikkerhetselementets bevegelser under makulering registreres. Hvis mas-kinen kobler seg ut uten noen feilsignalisering, må du trekke papiret ut av papirsporet og mate det inn på nytt.
	Metallregis-trering	Trykk på reverseringstasten og trekk papiret ut av innmatingssporet.Fjern metall i papiret eller på sikkerhetselementet.Kvitter feilen ved å trykke på R-tasten.
Feil
Kutteverket går kontinuerlig selv om ikke maskinen står i permanent drift.		Lysporten er tilsmusset av papirstøv.Rengjør lysporten i papirtilførselen med en tørr pensel eller klut.
Indikering		Funksjon
flere indikatorer lyser		R-tasten ble trykket i mer enn 20 s: Visning av programvareversjon (kun for servicetekniker)
Indikering	Feil Utbedring av feil
	Oljebeholder tom	Fyll opp beholderen med skjæreblokkolje. Nur Hersteller-Öl verwenden!Exclusive use with manufacturer oil! Bruk kun spesialolje fra HSM til dette!Beholdervolum: 250 mlTrykk på sikkerhetselementet og løft opp klaffen.Påfyllingsåpningen til oljeren er på høyre side av innmatingssporet.Oljen kan fylles på både via den lille åpningen 1 (ta bort den gule korken) og via den vanlige åpningen 2 (skru av det røde dekslet).
Indikering	Funksjon Aktivering/deaktivering
	Tastlås er aktivert.	Aktivere eller deaktivere tastlåsentrykk og hold inne reverseringstastentrykk på Av-/På-tastenslipp først opp Av-/På-tasten og deretter R-tasten

Tips

Manuell reversering

Ved å trykke på reverseringstasten går kutteverket bakover og kobles ut etter ca. 2 sekunder, selv om tasten fortsatt holdes inne. For ny manuell reversering må tasten slippes opp og aktiveres på nytt.

Dersom makuleringsmaskinen allerede kjøres i makuleringsretningen, aktiveres reverseringen umiddelbart när denne tasten aktiveres.

Beholder for makuleringsmasse

Hvis papir- eller CD-beholder er full, kobles driften til begge kutteverkene ut.

På maskiner med separat CD-skjæreapparat overvåkes fyllenivået i CD-beholderen (se oversikt, pos. 7). Tøm beholderen etter signalisering på betjenings- og indikeringselement.

Ta hensyn til miljøet og kast de ulike materialene separat.

Automatisk oljer (bare ved partikkelskjæring)

Oljing av kutteverket i ca. 1,5 sekund utføres etter hhv.

• 200 sek. driftstid på kutteverket (tilsvarer ca. 50 arbeidsprosesser med makulering av papir)
• Aktivering av reverseringstasten ved neste drift i makuleringsretning

Signalet "Oljebeholder tom" forsvinner automatisk när beholderen er fylt opp igjen. Makule-ringsmaskinen er klar til bruk også när oljebe-holderen er tom.

Metallregistrering (tillegg)

Makuleringsmaskinen er eventuelt utstyrt med en metallregistrering. Den automatiske utkoblingen gjør at man unngår skader på skjæreapparat pga. binderser eller andre metalldeler.

Overvåkning av sikkerhetselementet

Sikkerhetselementets bevegelser under maku- lering registreres. Hvis maskinen kobler seg ut uten noen feilsignalisering, må du trekke papiret ut av papirsporet og mate det inn på nytt.

PAPERcontrol

Papirstyrkemålingen kalibreres regelmessig: Lysdioden blinker en kort stund etter 400 s.

6 Renhold og stell

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og tekk ut nettstøpselet før man fl ytter eller rengjør maskinen.

Servicearbeider som innebærer at man må fjerne kapslingsdekslene, må kun utføres av HMS-kundeservice og service-teknikere fra våre avtalepartnere. Adresser til kunde-service se side 202.

Rengjøring av makuleringsmaskinen må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

DON'T FORGET

Kun strimmelskjæring: Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling eller hver gang makuleringsbeholde-

ren tømmes. Bruk kun skjæreblokk-spesialolje fra HSM til dette:

• Sprøyt spesialoljen gjennom papirinnmatingen i hele sin bredde på skjæreakslene.
• La skjæreapparatet gå i permanent-modus i ca. 10 sek. uten tilførsel av papir.
  ▶ Papirstøv og partikler løsner.

7 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange ganger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og sikkereheten. Ved feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres også inn for miljø- riktig deponering.

8 Leveringsomfang

• Makuleringsmaskin pakket i esken klar for tilkobling
• Kartong på pall med emballasjebånd
  • 5 sekker for makuleringsmasse
• 1 fl aske skjæreblokk-spesialolje for apparater med partikkelsnitt
• Bruksanvisning

Tilbehør

• 25 sekker for makuleringsmasse best.nr. 1.452.995.000
- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 202.

9 Tekniske data

Skjæremåte Strimmelskjæring Partikkelskjæring
Skjærestørrelse (mm) 5,8 3,9 3,9 x 40 1,9 x 1		5 0,78 x 11	1 x 5
Sikkerhetsnivå DIN 66399		P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P-7/F-3
Skjæreeffekt* (blad), DIN A4 70 g/m ^2 80 g/m ^2		76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 41	28 - 3023 - 25	18 - 1915 - 16
Skjærehastighet		100 mm/s
Arbeidsbredde		400 mm
TilkoblingEffekt ved maks. antall ark		230 V, 50 Hz 120 V, 60 Hz2600 W
Krav til omgivelsene under drift:Temperaturrelativ luftfuktighetHøyde over havet		-10°C til +25°Cmaks. 90%, ikke kondenserendemaks. 2.000 m
Dimensjoner B x D x H (mm)		700 x 592 x 1025
Vekt		ca. 108 kg
Volum beholder for makuleringsmassepapir		205 l
Lydtrykknivå (tomgang / under last)		64 - 67 dB(A) / 65 dB(A)
Skjærestørrelse til separate CD-kutteverk(Alternativ)		Artikkelnummer +C, E **		Artikkelnummer +M, N **
		4 x 7 mm		2 x 2 mm
Sikkerhetstrinn for CD-kutteverket		O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.
** Identifiseres med bokstaven etter det 7-sifrede artikkelnummeret på typeskiltet på baksiden av apparatet. f.eks. 1873111C >> skjærestørrelse 4 x 7 mm

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Lavspenningsdirektiv 2006/95/EF
• EMC-direktiv 2004/108/EF
• RoHS-direktiv 2011/65/EU

EF-samsvarserklæringen kan fås hos produsenten.
