MANUAL DE UTILIZARE Securio P44c HSM

1 Explicitarea simbolurilor și indicațiilor de securitate

AVERTIZARE

Semnul de pericol cuvântul de semnalizare AVERTIZARE și textul pe fond gri aflat în spate vă avertizează împotriva leziunilor grave până la pericol de moarte.

ATENTIE

este utilizat, dacă ignorarea ar putea cauza prejudicii materiale.

Indicatie

indică informații pentru o funcționare eficientă a mașinii fără risc de pericol.

Indicații de securitate

Înainte de punerea în funcțiune a mașinii, citiți manualul de exploatare păstrați-l pentru utilizare ulterioară și predați-l noilor utilizatori atunci când înstrăinați mașina.

Acordati atenție tuturor indicațiilor de securitate amplasate pe distrugătorul de documente.

Pericol de vătămare datorită cuțitelor ascuțite!

Nu introduceți mâna niciodată în fanta de alimentare cu hârtie.

Pericol de accidentare prin atragere în interior!

Nu aduceți părul lung, hainele largi, cravatele, fularele, lăntișoarele de gât și mână etc. în zona deschiderii pentru intrarea hârtiei. Nu distru- geti material care tinde să formeze ochiuri, de ex. benzi, șnururi, folie de plastic

Pericole pentru copii și alte persoane!

Mașina nu are voie să fie utilizată de persoane (inclusiv copii sub 14 ani) cu aptitudini fi zice, senzoriale sau intelectuale limitate sau cu experiență scăzută și / sau cunoștințe deficitare, excepând cazul în care ele sunt supravegheate de o persoană competentă pentru siguranța lor sau au primit de la aceasta dispoziții privind folosirea aparatului. Copiii trebuie supravegheatii, pentru a vă asigura că nu se joacă cu aparatul. Nu lăsați distrugătorul de documente să pornească nesupravegheat.

Pericol provocat de curentul electric!

Lucrul greşit cu maşina poate duce la electrocutare.

- Verificați regulat dacă aparatul și cablul au deteriorări.

În cazul deteriorării sau al unei funcționări incorecte, precum și înainte de schimbarea locului sau la curățare, deconectați distrugătorul de documente și scoateți fișa de rețea.

- Evitați ca apa să ajungă în distrugătorul de documente. Nu scufundați nici cablul de rețea, nici fișa de rețea în apă. Nu apucați niciodată fișa de rețea cu mâini umede.

- Nu trageți niciodată fișa de rețea din priză de cablul de alimentare, ci apucați întot-deauna de fișa de rețea.

2 Utilizarea conform destinației, garanția producătorului

Examinați pe plăcuța de fabricație de pe par-tea posterioară a aparatului, pentru ce lățime de tăiere și tensiune a rețelei este conceput distrugătorul dumneavoastră de documente și respectați punctele referitoare la acestea din manualul de exploatare.

Distrugătorul de documente este destinat exclusiv distrugerii hârtiei. În funcție de tipul de tăiere, se pot distruge în afară de acestea canti-tăți mici din următoarele materiale:

Lățimea de tăiere (mm) 5,8 3,9 3,9x40 1,9x15
Cărți de credit, CD-uri, dis-chetele, stick-uri USB	●	●		●

Aparatul solid de tăiat nu este sensibil la agrafele de caiet sau de birou. Numai în cazul mașinilor având lățimea de tăiere 1x5 mm hârtia nu are voie să conțină agrafe de caiet sau de birou.

Indicatie

În aparatul separat de tăiat CD-uri (opțiune) puteți distruge CD-uri, dischete și cărți de credit, independent de aparatul de tăiat hârtie.

Perioada de garanție acordată de producător pentru distrugătorul de documente este de 3 ani. Pe toată durata de serviciu a aparatului este valabilă o garanție pentru produs independență de garanția legală pentru axele de tăiere din oțel masiv ale distrugătoarelor de documente HSM (HSM Lifetime Warranty). Exceptie fac distrugătoarele de documente cu lățimea de tăiere 0,78x11 mm și 1x5 mm. Uzura, deteriorările produse ca urmare a utilizării neconforme cu destinația, ca și intervențiile unei terțe părți, nu fac obiectul garanției producătorului sau vânzătorului. HSM asigură livrarea pieselor de schimb până la 10 ani după încetarea producției acestui model.

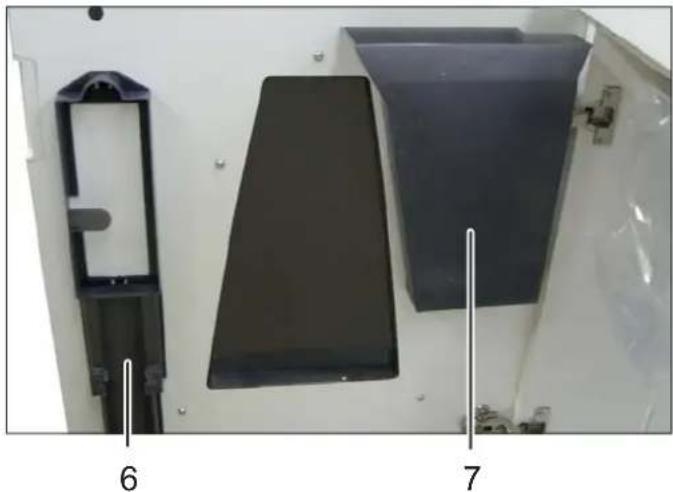

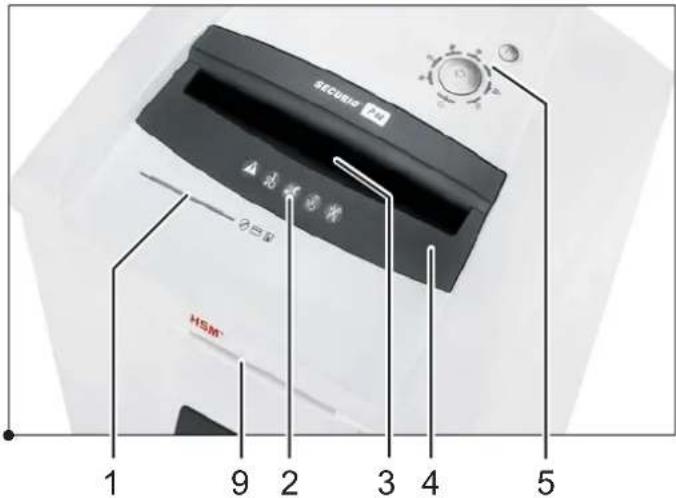

3 Vedere generală

Indicatie: În funcție de varianta constructivă, mașina dumneavoastră nu include toate ansamblurile.

arcusio 74 HSM* 1 9 2 3 4 5

1 Fantă de alimentare pentru CD-uri, dischetele și cărti de credit (opțiune)
2 Indicații de securitate
3 Barieră fotoelectrică în alimentarea cu hârtie
4 Elementul de siguranță
5 Unitatea de operare și de afișare
6 Suport pentru manualul de exploatare și flaconul cu ulei
7 Recipient pentru material tăiat, CD-uri / dischetele / cărți de credit (opțiune)
8 Deschidere de umplere ulei bloc de tăiere (doar la tăierea în particule)
9 PAPERcontrol

română

Elementele de operare și de afişare

Indicatie: Nu toate funcțiile sunt disponibile, în funcție de varianta constructivă a mașinii.

Indicator:PAPERcontrol

Indicator: uşă deschisă sau element de siguranță neblocat

Indicator: suprasolicitare (blocaj de hârtie)

Indicator: recipient hârtie/CD-uri deschis

Tasta R:

• Aparatul de tăiat funcțio-nează invers
• Confirmarea defectiunii
• Afișarea versiunii software (numai pentru tehnicieni de service)

Indicator: blocare tastă

Indicator: Pregătit de funcționare / Stand-by

4 Punere în funcțiune

AVERTIZARE

Tensiune de rețea periculoasă!

Lucrul greşit cu maşina poate duce la electrocutare.

• Folosiți aparatul numai în încăperi uscate. Nu îl utilizați niciodată în spații umede sau în ploaie.
• Tineți aparatul, fișa de rețea și cablul de rețea departe de surse deschise de foc și de suprafețe fierbinti. Fantele de aerisire trebuie să fie libere și trebuie respectată o distanță de min. 5 cm față de perete sau de mobilă.
• Aveți în vedere ca fișa de rețea să fie ușor accesibilă.
• Înainte de introducerea fișei, verificați dacă tensiunea și frecvența rețelei dumneavoastră coincid cu datele de pe plăcuța de fabricație.

- Deschideți ușa înainte de prima punere în funcțiune și îndepărtați cele 3 şuruburi-fluture ale siguranței de transport din placa de bază de sub aparatul de tăiat.

- Introduceți fișa de rețea a mașinii într-o priză instalată corect.

română

5 Utilizarea

Pornirea distrugătorului de documente

• Verificați ca în fanta de alimentare cu hârtie să nu existe hârtie.
• Apăsați butonul de operare.
  ➢ Indicatorul „Pregătit de funcționare” se aprinde.

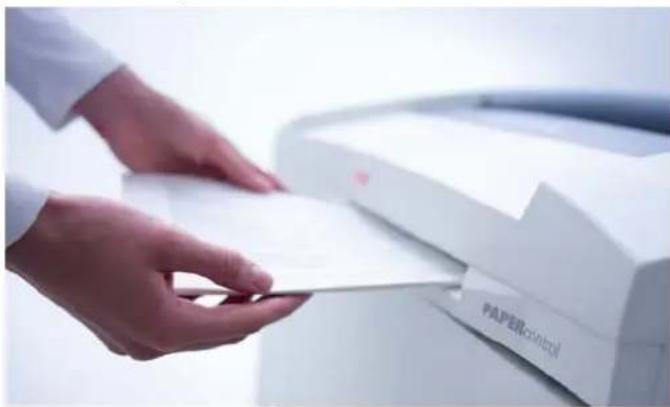

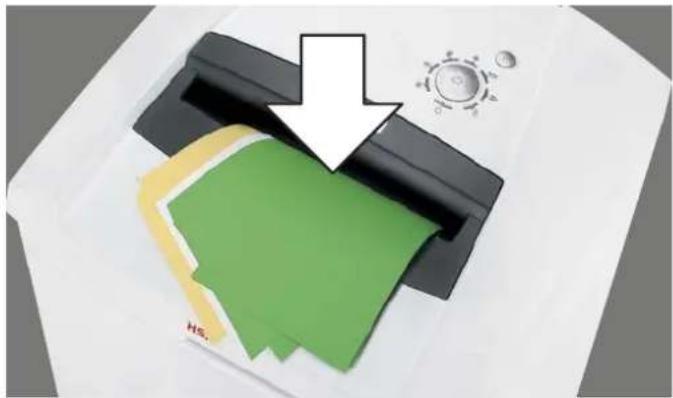

Distrugerea hârtiei

- Introduceți stiva de hârtie în fanta de control.

▶ După o scurtă temporizare se aprinde indicatorul de pe elementul de operare:

Verde: Stiva de hârtie poate fi distrusă.

Galben: Cantitatea de hârtie se află în domeniul de putere superior al maşinii. Reduceți numărul de coli pentru a menaja maşină și a remedia fiabil blocajul cu hârtie.

Roşu: Numărul de foi depășește puterea de tăiere maximă a mașinii. Evitați blocarea aparatului de tăiat, reducând cantitatea de hârtie.

- Scoateți stiva de hârtie.

- Introduceți hârtia pe centrul fantei pentru hârtie.

Bariera fotoelectrică pornește automat aparatul de tăiat. De aceea, în cazul benzilor înguste de hârtie aveți în vedere ca acestea să poată fi detectate de bariera fotoelectrică.

ATENTIE

Nu distrugeti hârtie în aparatul de tăiat CD-uri. Acest lucru poate provoca deteriorări.

Indicatie

Dispozitivele de tăiat hârtie și CD nu pot fi utilizate simultan. Întotdeauna distrugeți numai un tip de material.

La aprox. 3 s după ce deschiderea de intrare a hârtiei este din nou liberă, distrugătorul de documente se deconectează automat și trece în starea pregătită de funcționare.

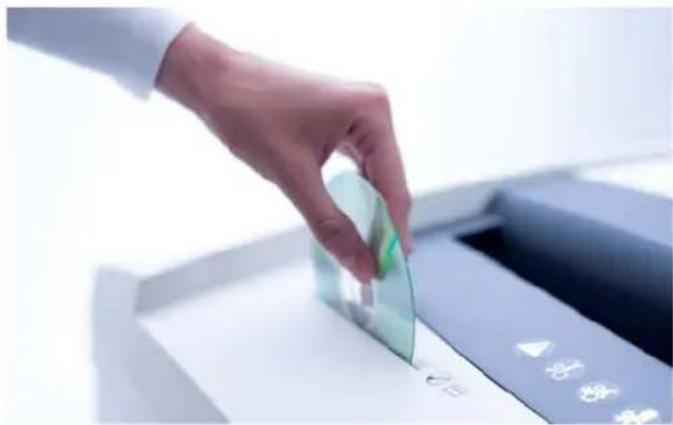

Distrugere CD-uri / stick-uri USB / cărti de credit / dischete

• Verificați dacă mașina dumneavoastră este avizată pentru distrugerea acestor materiale (a se vedea „Utilizarea conform destinației“).
• La mașini cu aparat de tăiat CD-uri separat (opțiune) introducți CD-urile, dischetele și cărțile de credit în fanta de alimentare a acestui aparat de tăiat. Acest lucru vă protejează de așchii.

La maşinile fără dispozitiv separat de tăiat CD utilizați alimentarea hârtiei.

Indicatie

Dispozitivele de tăiat hârtie și CD nu pot fi utilizate simultan. Întotdeauna distrugeți numai un tip de material.

• Distrugeti întotdeauna stick-urile USB în aparatul de tăiat hârtie.
• Vă rugăm să acordați atenție protecției mediului și să eliminați ca deșeuri separate diferitele materiale.

Oprirea distrugătorului de documente

• Apăsați butonul de operare.
  Indicatorul „Pregătit de funcționare” se stinge.

Alte moduri funcționale

- Modul permanent

Aplicabilitate: distrugerea cantităților mai mari de hârtie

Functionarea: aparatul de tăiere funcționează neîntrerupt.

Dacă timp de 2 minute nu se introduce material, aparatul de tăiere se deconectează și distrugătorul de documente trece în starea pregătită de funcționare.

Pornirea: apăsați butonul de operare timp de 3 secunde.

Întrerupere prematură: apăsați butonul de operare.

- Mod stand-by

Functionarea: la 2 minute după ultima alimentare cu hârtie, toți consumatorii inutili sunt deconectați automat.

Indicatorul „Pregătit de funcționare” se aprinde intermitent la intervale regulate.

La alimentarea cu hârtie, distrugătorul de documente pornește automat.

- Oprirea automată

Functionarea: Dacă distrugătorul de documente nu a fost utilizat timp de 40 minute, el este oprit complet și nu va mai consuma energie electrică (peste noapte, la sfârșit de săptămână).

Repunerea în funcțiune: Apăsați butonul de operare.

Indicatoare de defectiuni și funcții

Indicator Defecțiune Remedierea defectiunii
Lumina permanentă	Blocaj de hârtie Suprasolicitare	Ați introdus prea multă hârtie dintr-odată.➢ Aparatul de tăiere rulează câteva secunde spre înapoi și împinge hârtia în afară.· Dacă este cazul, apăsați și butonul de inversare a sensului „R”, pentru a extrage stiva de hârtie.Împărțiți în două stiva de hârtie.Introduceți hârtia succesiv.IndicațiePentru o mai bună extragere a hârtiei puteți ridica elementul de siguranță. Pentru aceasta, apăsați pe centrul marginii frontale a elementului de siguranță și ridicăți clapeta. IndicațieIndicatorul se aprinde și dacă motorul a fost suprasolicitat. În acest caz, lăsați distrugătorul de documente să se răcească timp de 20 minute, înainte de o nouă punere în funcțiune.
Lumina in-termitentă	Hârtie și CD-uri introdu-se în același timp	Nu utilizăți concomitent cele două aparate de tăiat, ci distrugeți succe-siv hârtia și CD-urile/dischetele/cărțile de credit.
	Apăsare pe elementul de siguranță	LED-ul se aprinde intermitent și dacă, pe durata unui blocaj cu hârtie, se apasă pe elementul de siguranță sau se deschide ușa.
Lumina permanentăLumina in-termitentă	Recipient pen-tru hârtie tăiată plin	Goliți recipientul pentru hârtie tăiată.IndicațieDacă acționați un timp scurt butonul de inversare a sensului înainte de extragerea recipientului, o parte din materialul tăiat va fi tras înapoi în aparatul de tăiere.
	Recipient CD-uri plin	Goliți recipientul pentru CD-uri. În acest scop, scoateți-l în sus din suport.
	Ușa deschisă sau elementul de siguranță neblocat	Închideți ușa, respectiv blocați elementul de siguranță.IndicațieSunt sesizate mișcări ale elementului de siguranță în cadrul procesu-lui de distrugere. Dacă mașina dumneavoastră se deconectează fără semnalizare de eroare, scoateți hârtia din fanta pentru hârtie și introdu-ceți-o din nou.
	Detectare metale	Apăsați tasta de inversare și scoateți hârtia din fanta de alimentare.Îndepărtați metalul care se află în hârtie sau pe elementul de siguranță.Confirmați defecțiunea prin apăsarea tastei R.
Defectiune
Aparatul de tăiere func-tionează neîntrerupt,deși mașina nu este pe modul permanent.		Bariera fotoelectrică este murdărită cu praf de hârtie.Curățați bariera fotoelectrică de la alimentarea cu hârtie cu o pensulă uscată.
Indicator Functie
Mai multe indicații se aprind		Tasta R a fost apăsată mai mult de 20 sec.: Afișarea versiunii software (numai pentru tehnicieni de service)
Indicator	Defectiune	Remedierea defectiunii
	Recipientulei gol	Umpleți recipientul cu ulei pentru blocul de tăiere. Nur Hersteller-Õl verwenden!Exclusive use with manufacturer oil! Pentru aceasta utilizati doar ulei special HSM!Volum recipient: 250 mlApăsați pe elementul de siguranță și ridicați clapeta.Deschiderea de umplere a gresorului cu ulei se aflăpe partea dreaptă a canalului de alimentare.Uleiul poate fi turnat atât prin orificiul mic 1(se îndepărtează buşonul galben) cât și prin orificiul normal 2 (se deşurubează capacul roșu).
Indicator	Functie Activare / dezactivare
	Blocarea tastei este activată.	Pentru activarea sau dezactivarea blocării tasteiapăsați și mențineți tasta de inversareapăsați tasta Pornire/Oprireeliberați mai întâi tasta Pornire/Oprire și apoi eliberați tasta R

Indicatii

Inversare manuală

Prin apăsarea tastei de inversare, aparatul de tăiat funcționează invers și este deconectat după aprox. 2 secunde, chiar dacă tasta rămâne apăsată în continuare. Pentru a putea iniția o inversare manuală trebuie eliberată tasta și acționată din nou.

Dacă distrugătorul de documente este acționat deja în sensul de distrugere, acționarea acestei taste determină o inversare instantanee.

Recipient pentru material tăiat

Sistemul de antrenare a celor două aparate de tăiat este deconectat dacă recipientul pentru hârtie sau recipientul pentru CD-uri sunt pline. La mașini cu aparat separat de tăiat CD-uri este monitorizat nivelul de umplere din recipientul pentru CD-uri (consultați Vedere generală, poz. 7). Goliți recipientul după semnalizarea de la elementul de operare și de afișare.

Vă rugăm să acordați atenție protectției mediu-

lui și să eliminați ca deșeuri separate diferitele materiale.

Gresor cu ulei automat (numai la tăierea în particule)

Ungerea aparatelor de tăiat timp de aprox. 1,5 secunde se realizează întotdeauna după

• un timp de lucru al aparatului de tăiat de 200 s (corespunde unui număr de aprox. 50 de cicluri de lucru de distrugerea a hârtiei)
• Actionarea tastei de inversare la următoarea funcționare în sensul de distrugere

Semnalizarea „Recipient ulei gol“ este stinsă automat după umplerea recipientului. Distrugătorul de documente este gata de funcționare și în cazul în care recipientul de ulei este gol.

Detectare metale (opțiune)

Distrugătorul de documente este echipat opțional cu un detector de metale. Datorită deco-nectării automate sunt evitate deteriorările la aparatele de tăiat, provocate de agrafe de birou sau alte piese metalice.

română

Sistemul de monitorizare a elementului de siguranță

Sunt sesizate mișcări ale elementului de siguranță în cadrul procesului de distrugere. Dacă mașina dumneavoastră se deconectează fără semnalizare de eroare, scoateți hârtia din fanta pentru hârtie și introduceți-o din nou.

PAPERcontrol

Măsurarea grosimii hârtiei este calibrată regulat: LED-ul se aprinde intermitent după 400 s pentru scurt timp.

6 Curățarea și întreținerea curentă

AVERTIZARE

Tensiune de rețea periculoasă!

Lucrul greşit cu maşina poate duce la electrocutare.

Înainte de schimbarea locului sau la curățare, opriți distrugătorul de documente și scoateți fișa de rețea.

Lucrările de servisare corelate cu înlăturarea capacelor carcasei sunt permise numai serviciul pentru clienti HSM și tehnicienilor de service ai partenerilor noștri contractu-

ali. Pentru adresele serviciului de asistență tehnică, a se vedea pagina 202.

Curățați distrugătorul de documente numai cu o cârpă moale și cu o soluție neagresivă, de săpun. Pătrunderea apei în aparat este interzisă.

DON'T FORGET

Numai tăiere în fâșii: Lubrifiati cu ulei aparatul de tăiat în cazul în care randa- mentul de tăiere scade, dacă apar zgomote sau

după fiecare golire a recipientului pentru material tăiat. În acest scop, utilizati numai ulei special pentru blocul de tăiere HSM:

- Pulverizați ulei special pentru blocul de tăiere prin deschiderea de intrare a hârtiei pe întreaga lățime, pe axele de tăiere.

• Lăsați aparatul de tăiere să funcționeze aprox. 10 s pe mod permanent fără alimentare cu hârtie.
  Se desprind praf de hârtie și particule.

7 Eliminarea ca deșeu / reciclarea

Aparatele electrice și electronice vechi conțin încă multe materiale valoroase, parțial însă și substanțe nocive care au fost necesare pentru funcționare și securitate. În caz de eliminare ca deșeu sau manipulare greşite, acestea pot deveni periculoase pentru sănătatea omului și pentru mediu. Nu depuneți niciodată aparatele vechi la gunoiul menajer. Respectați prescripțiile actuale în vigoare și folosiți centrele de colectare pentru returnarea și valorificarea aparatelor electrice și electronice vechi. Depuneți și toate materialele ambalajului la un centru de preluare care respectă prescripțiile de mediu.

• Distrugător de documente pregătit de racordare, ambalat în cutie de carton, cutii de carton pe paleți, strânse cu bandă de ambalare
  • 5 saci pentru material tăiat
• 1 fl acon de ulei special pentru blocul de tăiere, pentru aparatele cu tăiere în particule
• Manual de exploatare

Accesorii:

• 25 saci pentru material tăiat nr. comandă 1.452.995.000
- Ulei special pentru blocul de tăiere (250 ml) nr. comandă 1.235.997.403

Pentru adresele serviciului de asistență tehnică, a se vedea pagina 202.

9 Date tehnice

Tip de tăiere		Tăiere în fășii Tăiere în particule
Dimensiunea de tăiere (mm) 5,8 3,9 3,9 x 40		1,9 x 15 0,78 x 11 1 x 5
Treapta de siguranță DIN 66399		P-2/O-2/T-2 E-2	P-2/O-2/T-2 E-2	P-4/O-3/T-4 E-3/F-1	P-5/O-4/T-5 E-4/F-2	P-6/F-3	P-7/F-3
Capacitatea de tăiere* (foi) DIN A4	70 g/m2	76 - 78	61 - 63	43 - 46	28 - 30	18 - 19	12
	80 g/m2	70 - 72	56 - 58	39 - 41	23 - 25	15 - 16	10
Viteza de tăiere		100 mm/s
Lățimea de lucru		400 mm
Racord Puterea la nr. max. de foi		230 V, 50 Hz 120 V, 60 Hz 2600 W
Condiții ambiante în funcțiune: Temperatura Umiditatea relativă a aerului Altitudinea peste nivelul mării		-10°C până la +25°C max. 90%, fără formare de condens max. 2.000 m
Dimensiuni L x I x H (mm)		700 x 592 x 1025
Masa		ca. 108 kg
Volum recipient hârtie tăiată		205 l
Nivelul presiunii acustice emise (mers în gol / În sarcină)		64 - 67 dB(A) / 65 dB(A)
Dimensiunea de tăiere a aparatului separat de tăiat CD-uri (opțiune)		Număr articol +C, E **		Număr articol +M, N **
		4 x 7 mm		2 x 2 mm
Treapta de siguranță CD		O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Numărul max. de foi (DIN A4, 70 g/m² resp. 80 g/m²), alimentate longitudinal, care sunt mărunțite într-un proces de trecere. Determinarea datelor de randament indicate se realizează cu un aparat de tăiere nou și lubrifiant și cu motorul rece. O tensiune de rețea mai scăzută sau altă frecvență a rețelei decât cea indicată pot diminua capacitatea de tăiere și pot produce zgomote mari în funcționare. În funcție de structura și de proprietățile hârtiei și de tipul introducerii, capacitatea de tăiere poate să difere.
** Identificatorul este litera de după numărul de articol cu 7 poziții de pe plăcuța de fabricație aflată pe partea posteri-oară a aparatului.
De ex. 1873111C >> Dimensiunea de tăiere 4 x 7 mm

Distrugătorul de documente îndeplinește prescripțiile de armonizare aflate în vigoare ale Uniunii Europene:

• Directiva privind aparatele de joasă tensiune 2006/95/CE
• Directiva privind compatibilitatea electromagnetică 2004/108/CE
  • Directiva RoHS 2011/65/UE

Declaratia de conformitate UE poate fi solicitată la producător.
