KULLANIM KILAVUZU Securio P44c HSM

1 Sembol açıklaması ve güvenlik uyarıları

Uyarı üçgeni Sonyal sözcük UYARI ve gri fon üzerindeki metin ağır veya hayati tehlike oluşturan yaralanmalara işaret etmektedir.

iKAZ

dikkatsizlik sonucu maddi hasar oluşabilecek durumlarda kullanılır.

Not

makinenin tehlike riski olmadan etkin bir şekilde çalıştırılması için gerekli bilgilere işaret eder.

Güvenlik uyarılar

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve maki- neyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin.

Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

Keskin biçak yaralanma tehlikesi oluşturur!

Elinizi kesinlikle kağıt besleme açık- lığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluşturabilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Çocuklar ve diğer insanlar için tehlike!

Bu makine, 14 yaşın altındaki
çocuklar da dahil olmak üzere, fi zik-
sel, duyusal ve ruhsal özgürlü veya bilgi ve/veya deneyim eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir.

Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

Elektrik akımının oluşturduğu tehlike!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

- Cihazda ve kablosunda düzenli hasar kontrolü yapınız.

Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke fi şini çekin.

- Evrak imha makinesinin içine su girmemelidir. Şebeke kablosunu ve fişini suya batırmayınız. Şebeke fişine ıslak ellerle dokunmayınız.

- Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.

2 Maksadına uygun kullanım, garanti

Cihazın arka yüzündeki tip etiketine bakarak, evrak imha makinenizin hangi kesme genişliğine ve şebeke gerilimine uygun olduğunu tespit edin ve işletme kılavuzundaki ilgili maddelere dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 5,8 3,9	3,9x40	1,9x15
Kredi kartları, CD'ler, disket-ler, USB-Stick'ler	●	●	●

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece kesim genişliği 1x5 mm olan makinelerde kağıtta zımba veya ataş bulunmamalıdır.

Not

Ayrıca satın alınabilen CD kesme mekanizması (opsiyon) ile kağıt kesme mekanizmasından bağımsız olarak CD'ler, disketler ve kredi kartları da imha edilebilir.

Evrak imha makinesinin garanti süresi 3 yıldır. Evrak imha makinesinin HSM som çelik birçok merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Burada kesim genişlikleri 0,78x11 mm ve 1x5 mm olan evrak imha makineleri birer istisnadır. Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.

HSM bu modelin üretiminin sona ermesinden itibaren 10 yıl daha yedek parça teslimatını garanti eder.

3 Genel bakış

Not: Mevcut olan modüller makinenizin tipine bağlıdır.

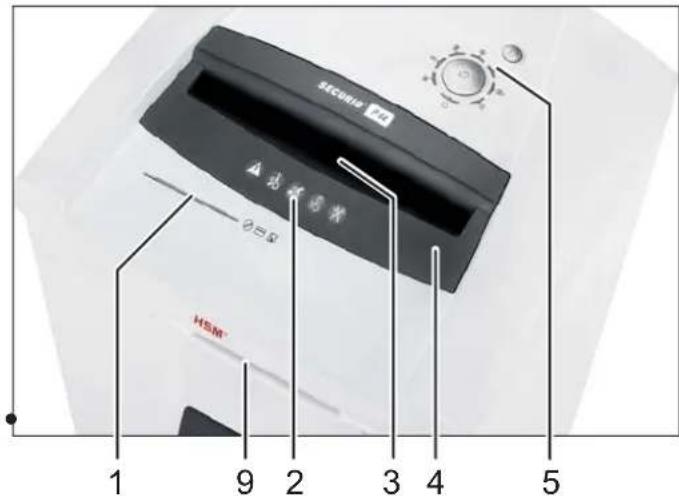

secuio ▲电冰箱 0=Ω HSM* 1 9 2 3 4 5

1 CD, disket ve kredi kartı yerleştirme deliği (opsiyon)
2 Güvenlik uyarıları
3 Kağıt beslemesindeki ışıklı bariyer
4 Güvenlik elemanı
5 Kontrol ve gösterge ünitesi
6 Yağ şişesi ve kullanım kılavuzu tutucu
7 Kesilen CD / disket / kredi kartı haznesi (opsiyon)
8 Kesme bloğu yağı doldurma deliği (sadece partikül kesiminde)
9 PAPERcontrol

türkçe

Kontrol ve gösterge elemanları

Not: İşlevlerin kapsamı makine tipine göre değişir.

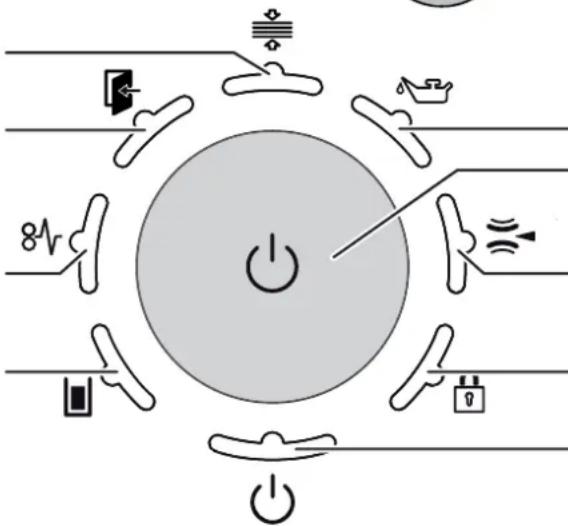

R tuşu

• Kesme mekanizması geriye doğru hareket eder
• Arıza onayı
• Yazılım versiyonu göstergesi (sadece servis teknisyeni için)

Gösterge: Kapak açık veya güvenlik elemanı yerine takılı değil

Gösterge: Aşırı yüklenme (kağıt sıkışması)

Gösterge: Kağıt/ CD haznesi dolu

Gösterge: Yağ haznesi boş İşlev tuşu «Aç / Kapat/ Başlat»

Gösterge: Metallerin tanınması

Gösterge: Tuş kilidi

Gösterge İşletmeye hazır / Stand-by

4 ilk devreye alma

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

• Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.
• Cihazı, şebeke fişini ve şebeke kablosunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezlerinin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.
• Şebeke fişine kolay erişilmesine dikkat edin.
• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.

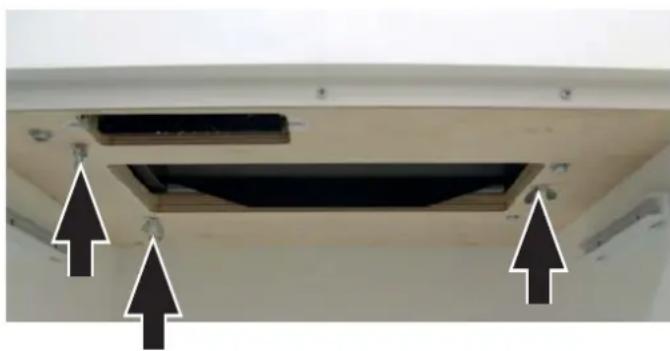

- İlk devreye almadan önce kapağı açın ve kesme mekanizmasının altında bulunan zemin plakasının alt tarafından taşıma emniyetinin 3 kelebek başlı vidasını sökün.

- Makinenin şebeke fişini kurallara uygun olarak monte edilmiş bir prize takın.

5 Kullanılması

Evrak imha makinesinin çalıştırılması

• Kağıt beslemesi açıklığında kağıt bulunmadığından emin olunuz.
• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası yanar.

Kağıt imhası

Kağıt kalınlığının ölçülmesi PAPERcontrol Evrak imha makinesine bir kağıt kalınlığı ölçme düzeneği entegre edilmiştir. Bu sayede bir kağıt destesinin tek bir seferde imha edilip edilemeyeceğini kontrol edebilirsiniz.

- Kağıt destesini kontrol açıklığına sürün.

Kısa bir gecikmeden sonra kumanda elemanındaki gösterge yanar:

yeşil: Kağıt destesi imha edilebilir.

sari: Kağıt miktarı makinenin kapasite aralığının üst sınırında. Makineye zarar vermemek ve kağıt birikmesini önlemek için daha az kağıt yerleştirin.

kırmızı: Yaprak adeti makinenin maksimum kapasitesinden daha fazla. Kağıt miktarını azaltarak kesme mekanizmasında blokaj oluşmasını önleyin.

- Kağıt destesini çıkartın.

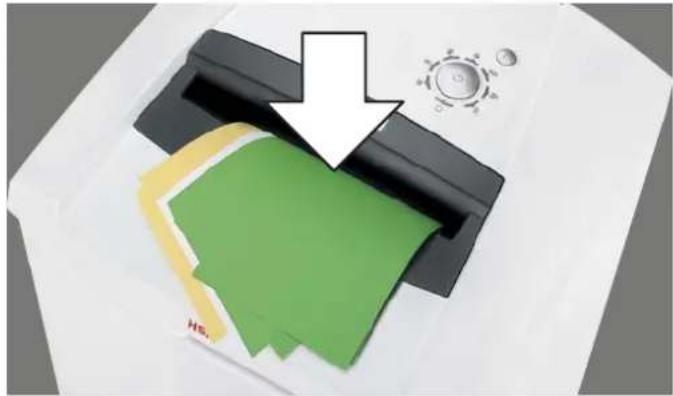

- Kağıdı kağıt deliğinin ortasına doğru sürün.

Işıklı bariyer kesme mekanizmasını otomatik olarak çalıştırır. Küçük kağıt şeritlerin ışıklı bariyer tarafından tespit edilmesine dikkat edin.

iKAZ

CD kesme düzeninde kağıt imha etmeyin. Mekanizmaya hasar verebilirsiniz.

Not

Kağıt ve CD kesme bileçakları aynı anda kullanılamaz. Sadece daima bir malzeme türü imha edin.

▶ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 2 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.

CD / USB-Stick'ler / Kredi kartları / Disket imhası

• Makinenizin bu malzemeleri imha etmesine onaylı olup olmadığını kontrol edin (bkz. «Amacına Uygun Kullanım»).
• CD kesme mekanizması ayrı olan makine-lerde (opsiyon) CD'leri, disketleri ve kredi kartlarını bu kesme mekanizmasının girişine verin. Bu sayede etrafa yayılan parçacıklardan korunursunuz.

Ayrı bir CD kesme bıçağı olmayan makine-lerde kağıt girişini kullanın.

Not

Kağıt ve CD kesme bileçakları aynı anda kul- lanılamaz. Sadece daima bir malzeme türü imha edin.

• USB Stick'leri daima kağıt kesme mekanizmasında imha edin.
• Lütfen çevrenizi koruyun ve farklı malzemeleri ayrıştırarak atık toplamaya kazandırınız.

Evrak imha makinesinin kapatılması

• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası söner.

Diğer çalışma modları

- Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır. 2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer. Başlama: Kullanma tuşuna 3 saniye basın. Önceden kapatma: Kullanma tuşuna basın.

- Standby modu

İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler otomatik olarak kapatılır. «İşletmeye hazır» lambası kısa aralıklarla yanıp söner. Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

- Otomatik kapatma

İşlev: Evrak imha makinesi 40 dakikadan fazla bir süre çalışmadığında, tamamen kapatılır ve bu sayede artık elektrik enerjisi tüketmez (geceleri, hafta sonu). Tekrar çalıştırmak: Kullanma tuşuna basın.

Arıza ve çalışma göstergeleri

Gösterge Arıza Arıza giderme

8V Sürekli ışıkYanıp sö- nen lamba	Kağıt birikmesi Aşırı yüklenme	Bir seferde çok fazla kağıt yerleştirdiniz.➢ Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya iter.• Gerektiğinde geri hareket tuşuna «R» basarak kağıt istifini çıkartın.• Kağıt istifini yarıya indirin.• Kağıtları arka arkaya yerleştirin.NotKağıdı daha iyi çıkartabilmek için güvenlik elemanını yukarıya katlayabilirsiniz. Güvenlik elemanının ön kenarının ortasına basın ve kapağı kaldırın. NotBu gösterge motor aşırı yüklü ise de yanar. Bu durumda evrak imha makinesini yeniden çalıştırmadan önce, 20 dakika soğumasını bekleyin.
	Kağıt ve CD aynı anda yer-leştirildiğinde	• Her iki kesme mekanizmasını aynı anda kullanmayın, kağıtları ve CD/ disket/kredi kartlarını arka arkaya imha edin.
	Güvenlik elemanına basılması	• Bu LED, kağıt birikmesi esnasında, güvenlik elemanına basıldığında veya kapak açıldığında da yanıp söner.
[ky7w] Sürekli ışıkYanıp sö- nen lamba	Kağıt ve CD aynı anda yer-leştirildiğinde	• Kesilen kağıt haznesini boşaltın.NotHazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda, kesilen malzemenin bir kısmı kesme mekanizmasına geri çekilir.
	CD haznesi dolu	• CD haznesini boşaltın. Boşaltmak için hazneyi yukarıdan braketlerinden çıkartın.
	Kapak açık veya güvenlik elemanı yerine takılı değil	• Kapağı kapatın veya güvenlik elemanını yerine oturtun.Notİmha işlemi esnasındaki güvenlik elemanı hareketleri tespit edilir. Maki- neniz herhangi bir hata işareti vermeden kapanırsa, kağıt besleme açık- lığıındaki kağıdı çıkartın ve yeniden yerleştirin.
	Metallerin ta- nınması	• Geri hareket tuşuna basın ve kağıdı besleme deliğinden dışarıya çekin.• Kağıt üzerinde veya güvenlik elemanında bulunan metalleri çıkartın.• Arızayı onaylamak için R tuşuna basın.
Arıza
Makine sürekli modunda olmamasına rağmen makine kesintisiz olarak çalışır.Gösterge İşlev		Işıklı bariyer kağıt tozu ile kirlenmiş.• Kağıt beslemesindeki ışıklı bariyeri kuru bir fırça veya bez ile temizleyin.
birden fazla gösterge yanıyor		R tuşuna 20 saniyeden fazla basıldı: Yazılım versiyonu göstergesi (sadece servis teknisyeni için)
Gösterge	Arıza Arıza giderme
	Yağ haznesi boş	Hazneye kesme bloğu yağı doldurun.Sadece HSM özel yağı kullanınız!Kabın hacmi: 250 mlGüvenlik elemanına basın ve kapağı kaldırın.Yağlayıcı doldurma deliği besleme şaftının sağ tarafında bulunur.Yağ hem küçük delikten1(sarı tapayı çıkartın) ve hem de normal delikten2(kırmızı vidalı kapağı sökün) doldurulabilir.
Gösterge	İşlev	Etkinleştirme / devre dışı bırakma
	Tuş kilidi etkin.	Tuş kilidini etkinleştirmek veya devre dışı bırakmak içinGeri hareket tuşuna basınAç/kapat tuşuna basınÖnce aç/kapat tuşunu sonra da R tuşunu bırakın

Uyarılar

Elle geri döndürmek

Geri hareket tuşuna basıldığında, kesme mekanizması geriye doğru hareket eder ve tuşa basmaya devam edilse dahi, yakl. 2 saniye sonra kapanır. Yeniden elle geri döndürebilmek için, tuş bırakılmalı ve sonra yeniden tuşa basılmalıdır.

Evrak imha makinesi o anda imha yönünde calışıyorsa, bu tuşa basıldığında derhal geri hareket başlar.

Kesilen kağıt haznesi

Kağıt veya CD haznesi dolduğunda, kesme düzeninin tahrik ünitesi kapatılır.

CD'ler için ayrıca bir kesme mekanizması olan makinelerde CD kabının dolum seviyesi (bkz. Genel bakış, Poz. 7) denetlenir. Kumanda ve gösterge elemanlarında uyarı işareti verildiğinde, bu kabı boşaltın.

Lütfen çevrenizi koruyun ve farklı malzemeleri ayrıştırarak atık toplamaya kazandırınız.

Otomatik yağlayıcı (sadece parçacık keserken)

Kesme mekanizmaları yaklaşık 1,5 saniye süre ile

• kesme mekanizması 200 sn çalıştıktan sonra (yaklaşık 50 defa kağıt imha işlemi)
• İmha yönünde bir sonraki çalıştırma için geri hareket tuşuna basıldıktan sonra yağlanır

Hazne doldurulduktan sonra «Yağ haznesi boş» sinyali otomatik olarak silinir. Evrak imha makinesi yağ kabı boş da olsa çalışmaya hazırldır.

Metal algılama (opsiyon)

Evrak imha makinesi opsiyon olarak bir metal algılama düzeni ile donatılmış olabilir. Bu durumda otomatik metal algılaması sayesinde ataşların ve diğer metal parçaların kesme mekanizmalarında hasar oluşturması önlenir.

Güvenlik elemanının denetimi

İmha işlemi esnasındaki güvenlik elemanı hareketleri tespit edilir. Makineniz herhangi bir hata işareti vermeden kapanırsa, kağıt besleme açıklığındaki kağıdı çıkartın ve yeniden yerleştirin.

PAPERcontrol

Kağıt kalınlığı ölçümü düzenli olarak ayarlanır: LED 400 sn sonra kısa bir süre için yanıp söner.

6 Temizlik ve bakım

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

Yerini değiştirmeden veya temizlemeden önce evrak imha makinesini kapatın ve şebeke fişini çekin.

Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknisyenleri tarafından yapılmalıdır.

Müşteri hizmeti adresleri için, bkz. sayfa 202.

Evrak imha makinesini sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizleyin. Temizlik yaparken cihazın içine su girmemelidir.

DON'T FORGET

Sadece şerit kesimi: Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşaltıktan

sonra, kesme mekanizması daima yağlanmalıdır. Sadece HSM kesme bloğu özel yağı kullanınız:

• Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.
• Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.
  ▶ Kağıt tozları ve partiküller çözülür.

7 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda cihazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine verilmediğinde, bu

maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

8 Teslimat içeriği

• Evrak imha makinesi, bağlantıya hazır olarak bir karton içerisinde, palet üzerinde ambalaj bandı ile sarılmış bir karton
• 5 kesilen malzeme torbaları
• 1 şişe özel kesme bloğu yağı, partikül kesim işlevli makineler için
• Kullanım kılavuzu

Aksesuar:

• 25 Kesilen malzeme torbalari Sip. No. 1.452.995.000
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

Müşteri hizmeti adresleri için, bkz. sayfa 202.

9 Teknik bilgiler

Kesme tipi		Şerit genişliği Partikül kesimi
Kesim boyu (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,7		8 x 11 1 x 5
Güvenlik seviyesi DIN 66399		P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3	P-7/F-3
Kesme gücü* (Yaprak) DIN A4	70 g/m2	76 - 78	61 - 63	43 - 46	28 - 30	18 - 19	12
	80 g/m2	70 - 72	56 - 58	39 - 41	23 - 25	15 - 16	10
Kesme hızı		100 mm/s
Çalışma genişliği		400 mm
Bağlantı Kapasite maks. yaprak sayısında		230 V, 50 Hz 120 V, 60 Hz2600 W
İşletmedeki ortam koşulları: Sıcaklıkbağıl nemDeniz seviyesinden yükseklik		-10°C ile +25°C arası maks. % 90, yoğuşmasız maks. 2.000 m
Boyutlar G x D x Y (mm)		700 x 592 x 1025
Ağırlık		ca. 108 kg
Kesilen kağıt haznesinin hacmi		205 l
Emisyon ses basıncı seviyesi (boşta çalışırken / yük altında)		64 - 67 dB(A) / 65 dB(A)
Ayrı CD kesme mekanizmasının kesim boyu (opsiyon)		Ürün numarası +C, E **			Ürün numarası +M, N **
		4 x 7 mm			2 x 2 mm
CD kesme ünitesinin güvenlik kademesi		O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdın yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.
** Cihazın arka yüzündeki tip plakasında bulunan 7 basamaklı ürün numarasından sonra gelen harf ile tanınır. 1873111C >> Kesim boyu 4 x 7 mm

Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:

• Alçak Gerilim Direktifi 2006/95/AB
• EMU Direktifi 2004/108/AB
• RoHS-Direktifi 2011/65/AB

Bu AB Uygunluk Beyanı üreticiden istenebilir.
