Häufig gestellte Fragen - UL18DF HiKOKI
Laden Sie die Anleitung für Ihr Elektrische Kühlbox kostenlos im PDF-Format! Finden Sie Ihr Handbuch UL18DF - HiKOKI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UL18DF von der Marke HiKOKI.
BEDIENUNGSANLEITUNG UL18DF HiKOKI

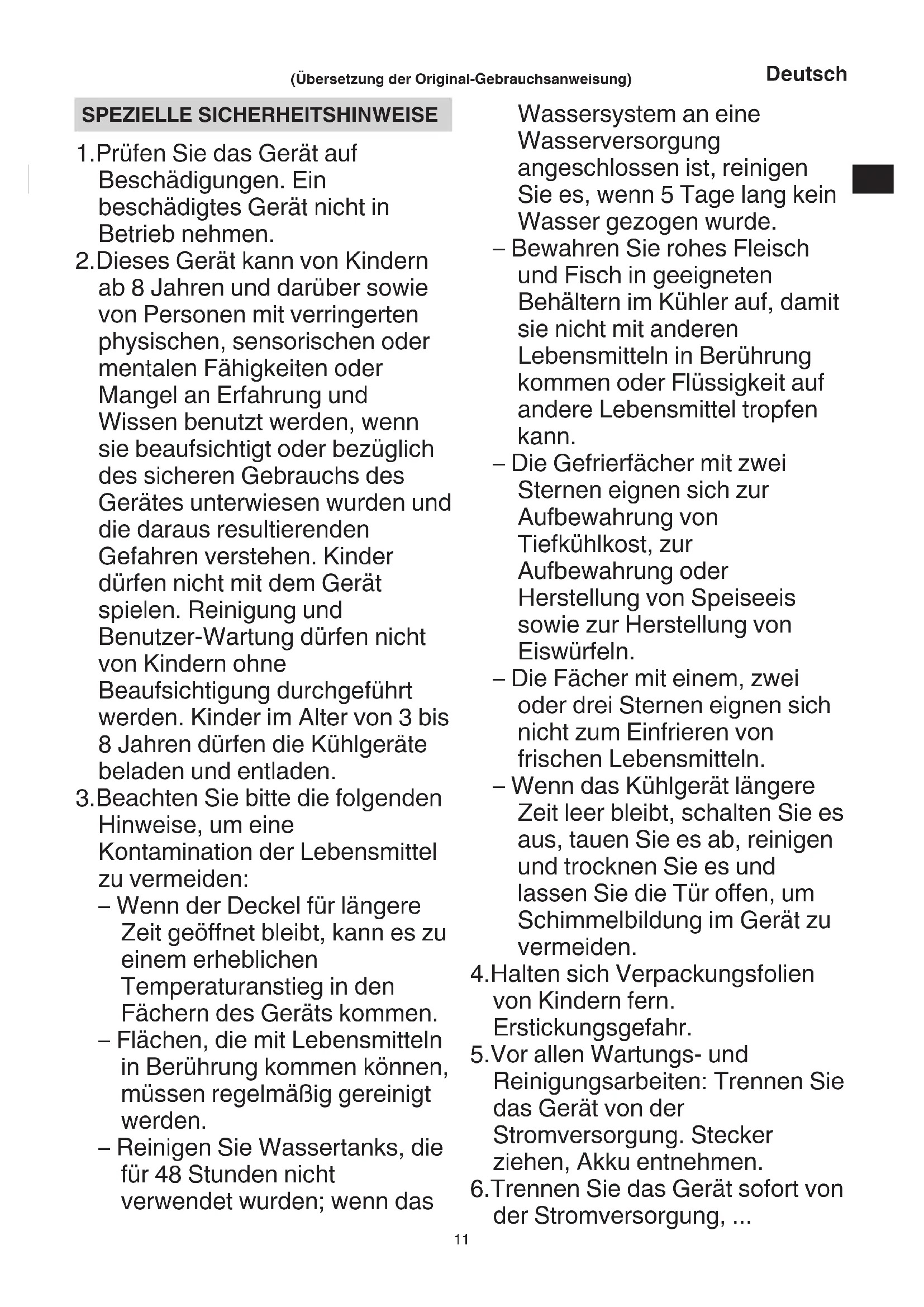

SPEZIELLE SICHERHEITSHINWEISE 1.Prüfen Sie das Gerät auf Beschädigungen. Ein beschädigtes Gerät nicht in Betrieb nehmen. 2.Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder im Alter von 3 bis 8 Jahren dürfen die Kühlgeräte beladen und entladen. 3.Beachten Sie bitte die folgenden Hinweise, um eine Kontamination der Lebensmittel zu vermeiden: – Wenn der Deckel für längere Zeit geöffnet bleibt, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Geräts kommen. – Flächen, die mit Lebensmitteln in Berührung kommen können, müssen regelmäßig gereinigt werden. – Reinigen Sie Wassertanks, die für 48 Stunden nicht verwendet wurden; wenn das Wassersystem an eine Wasserversorgung angeschlossen ist, reinigen Sie es, wenn 5 Tage lang kein Wasser gezogen wurde. – Bewahren Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühler auf, damit sie nicht mit anderen Lebensmitteln in Berührung kommen oder Flüssigkeit auf andere Lebensmittel tropfen kann. – Die Gefrierfächer mit zwei Sternen eignen sich zur Aufbewahrung von Tiefkühlkost, zur Aufbewahrung oder Herstellung von Speiseeis sowie zur Herstellung von Eiswürfeln. – Die Fächer mit einem, zwei oder drei Sternen eignen sich nicht zum Einfrieren von frischen Lebensmitteln. – Wenn das Kühlgerät längere Zeit leer bleibt, schalten Sie es aus, tauen Sie es ab, reinigen und trocknen Sie es und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden. 4.Halten sich Verpackungsfolien von Kindern fern. Erstickungsgefahr. 5.Vor allen Wartungs- und Reinigungsarbeiten: Trennen Sie das Gerät von der Stromversorgung. Stecker ziehen, Akku entnehmen. 6.Trennen Sie das Gerät sofort von der Stromversorgung, ... 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUDeutsch
– wenn Flüssigkeit oder Gegenstände ins Innere des Deckels gelangt sind, – wenn das Gerät Regen, Feuchtigkeit oder Flüssigkeiten ausgesetzt wurde, – wenn das Gerät nicht richtig funktioniert, – wenn das Gerät heruntergefallen ist, – bei Rauchentwicklung, – bei ungewöhnlichen Geräuschen oder Gerüchen, – bei Beschädigungen. In all diesen Fällen: Den Stecker ziehen und den Akku entnehmen. Nicht weiter verwenden. Lassen sie das Gerät durch eine ausgebildete Fachkraft untersuchen und gegebenenfalls reparieren.
7. Rauch aus einem Gerätebrand keinesfalls Einatmen.
Sollten Sie dennoch Rauch eingeatmet haben: einen Arzt aufsuchen, Rauch kann gesundheitsschädlich sein.
8. Keine Änderungen am Gerät vornehmen.
9. Das Gerät beim Transportieren in einem Fahrzeug
gegen Verrutschen sichern. Nicht in der Fahrgastzelle transportieren, sondern im Kofferraum.
10. Unfallgefahr. Anschlusskabel so auslegen, dass
niemand behindert wird.
11. Nicht über beide Anschlusskabel gleichzeitig betreiben,
um Beschädigungen zu vermeiden.
12. Halten Sie Anschlusskabel von scharfen Kanten fern,
nicht knicken, nicht verknoten, nichts darauf abstellen.
13. Brandgefahr. Das Gerät keinen zu hohen Temperaturen
oder offenem Feuer aussetzen.
14. Nicht direktem Sonnenlicht oder Wärmequellen
15. Halten Sie das Gerät von Feuchtigkeit, Regen, Nässe
fern. Es dürfen keine Flüssigkeiten in das Gerät eindringen. Es besteht sonst die Gefahr eines elektrischen Schlages und der Beschädigung des Gerätes. Nicht in der Nähe von Wasser betreiben.
16. Niemals Flüssigkeiten oder Eis in das Gerät geben. Nur
verpackte Lebensmitteln und verpackte Getränke in den Behälter geben.
17. Nicht übermäßigen Vibrationen, Erschütterungen oder
18. Lassen sie keine Fremdkörper durch die
Lüftungsschlitze in das Gerät eindringen.
19. Überhitzungsgefahr. Lüftungsschlitze immer freihalten,
nicht abdecken, nicht blockieren, nichts hineinstecken. Immer ausreichend Abstand zu Wänden und Gegenständen einhalten, damit die Luft ungehindert zirkulieren kann.
20. Keine Adapterstecker oder Verlängerungskabel
21. Stromschlaggefahr. Anschlusskabel trocken halten.
Nicht mit feuchten Händen berühren.
22. Beim Trennen von der Stromversorgung: Nicht am
Kabel ziehen. Am Stecker anfassen.
23. Verwenden Sie das Gerät nicht in
explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
24. Der Anschlussstecker des Geräts muss in die
Steckdose passen. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.
25. Lassen Sie Ihr Gerät nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.
26. Um die Verunreinigung von Lebensmitteln zu
vermeiden, sind die folgenden Anweisungen zu beachten: – Wenn der Deckel für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen. – Rohes Fleisch und Fisch in geeigneten Behältern so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft. – Die Flächen, die mit Lebensmitteln in Berührung kommen können, regelmäßig reinigen. – Wenn das Gerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und den Deckel offen stehen lassen, um Schimmelbildung zu vermeiden.
27. Dieses Gerät darf nicht dem Regen ausgesetzt werden.
28. Dieses über einen 12-V-Zigarettenanzünder betriebene
Produkt darf nur während der Fahrt verwendet werden. ZUSÄTZLICHE SICHERHEITSWARNUNGEN
1. Laden Sie die Batterie bei einer Temperatur von 0°C–
40°C auf. Eine Temperatur unter 0°C führt zu einem Überladen, was gefährlich ist. Die Batterie kann bei einer Temperatur über 40°C nicht aufgeladen werden. Die beste Temperatur zum Aufladen liegt bei 20°C– 25°C.
2. Das Ladegerät ist nicht für Dauerbetrieb konzipiert.
Nach Beendigung eines Ladevorgangs das Ladegerät ca. 15 Minuten ruhen lassen, bevor mit dem nächsten Ladevorgang begonnen wird.
3. Lassen Sie keine Fremdkörper durch das
Anschlussloch des Akkus eindringen.
4. Niemals den Akku und das Ladegerät zerlegen.
5. Niemals den Akku kurzschließen. Ein Kurzschließen
des Akkus verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden am Akku führen.
6. Den Akku nicht ins Feuer werfen. Er könnte dabei
7. Bringen Sie den Akku zu dem Geschäft, in dem Sie ihn
gekauft haben, sobald die Lebensdauer des Akkus zur Neige geht. Den erschöpften Akku nicht wegwerfen. 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUDeutsch
8. Schieben Sie keine Gegenstände durch die
Belüftungsschlitze des Ladegeräts. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.
9. Bei kontinuierlicher Verwendung dieses Gerätes kann
sich das Gerät überhitzen und des Motor und der Schalter können beschädigt werden. Deshalb sollten Sie dem Werkzeug eine Pause gönnen, wenn das Gehäuse heiß wird.
10. Achten Sie darauf, dass der Akku fest angebracht ist.
Bei lockerem Sitz könnte er sich lösen und einen Unfall verursachen.
11. Verwenden Sie das Produkt nicht, wenn das Werkzeug
oder die Akkuanschlüsse (Akkuhalterung) verformt sind. Wenn der Akku eingesetzt wird, kann es zu einem Kurzschluss kommen, der zu Rauchentwicklung oder Entzündung führen kann.
12. Halten Sie die Anschlüsse am Werkzeug
(Akkuhalterung) frei von Spänen und Staub. ○ Stellen Sie vor der Verwendung sicher, dass sich keine Späne und kein Staub im Bereich der Anschlüsse angesammelt haben. ○ Versuchen Sie während des Einsatzes zu vermeiden, dass Späne oder Staub vom Werkzeug auf den Akku fallen. ○ Lassen Sie das Werkzeug in einer Arbeitspause oder nach dem Einsatz nicht in einem Bereich liegen, in dem es herabfallenden Spänen oder Staub ausgesetzt sein kann. Das könnte einen Kurzschluss verursachen, der zu Rauchentwicklung oder Entzündung führen kann.
13. Verwenden Sie das Werkzeug und den Akku immer bei
Temperaturen zwischen -5°C und 40°C.
WARNUNG ZUM LITHIUM-IONEN-
AKKU Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.
1. Wenn die verbleibende Akkuleistung nicht mehr
ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.
2. Wenn das Werkzeug überlastet ist, kann es zum
Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.
3. Kommt es während des Betriebs zu einer Überhitzung
der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung eines Auslaufens der Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.
1. Stellen Sie sicher, dass sich keine Späne und Staub auf
der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass keine Späne und Staub auf die Batterie fallen. ○ Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf.
2. Achten Sie darauf, dass die Batterie nicht durch einen
spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöße.
3. Beschädigte oder verformte Batterien dürfen nicht
weiter verwendet werden.
4. Verwenden Sie die Batterie nur für den angegebenen
5. Falls die Batterie nach Verstreichen der angegebenen
Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.
6. Vermeiden Sie hohe Temperaturen und hohen Druck,
wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.
7. Halten Sie die Batterie sofort von offenen Flammen
fern, wenn Sie ein Leck oder üblen Geruch feststellen.
8. Vermeiden Sie eine Verwendung an Orten, an denen
starke statische Elektrizität erzeugt wird.
9. Werden ein Leck, übler Geruch, Erwärmung,
Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung.
10. Tauchen Sie den Akku nicht ins Wasser und lassen Sie
keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden.
11. Setzen Sie das Anzeigefeld keinen starken
Erschütterungen aus und beschädigen sie es nicht. Dies kann zu Störungen führen. VORSICHT
1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren
Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.
2. Wenn die ausgelaufene Flüssigkeit auf Haut oder
Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.
3. Beim Auftreten von Rost, üblem Geruch, Erwärmung,
Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUDeutsch
WARNUNG Wenn ein leitfähiger Fremdkörper in das Gehäuse einer Lithiumionenbatterie eindringt, kann sie kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln: ○ Legen Sie in das Aufbewahrungsetui keine leitfähigen Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte. ○ Laden Sie, damit kein Kurzschluss auftreten kann, die Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist.
BEZÜGLICH DES TRANSPORTS VON
LITHIUM-IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfirma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfirma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.
2- bis 3-stellige Nummer
VERBINDUNGSVORKEHRUNGEN (UC18YSL3) Wenn ein unvorhergesehenes Problem auftritt, kann es passieren, dass die Daten auf dem USB Gerät unlesbar oder zerstört werden. Stellen Sie immer sicher, dass Sie ein Backup aller Daten auf dem USB Gerät erstellt haben, bevor Sie es benutzen. Bitte beachten Sie, dass unsere Firma keinerlei Haftung übernimmt, wenn gespeicherte Daten auf einem USB Gerät zerstört werden oder verloren gehen, ebenso wenig wie für Schäden, die an einem verbundenen Gerät entstehen. WARNUNG ○ Überprüfen Sie vor Gebrauch das angeschlossene USB-Kabel auf Fehler oder Beschädigungen. Die Verwendung eines defekten oder beschädigten USB-Kabels kann eine Rauchentwicklung oder Entzündung verursachen. ○ Wenn das Produkt nicht verwendet wird, decken Sie den USB-Anschluss mit der Gummiabdeckung ab. Staubansammlung usw. im USB-Anschluss kann eine Rauchentwicklung oder Entzündung verursachen. HINWEIS ○ Der USB-Ladevorgang kann möglicherweise gelegentlich angehalten werden. ○ Wenn Sie kein USB-Gerät aufladen, trennen Sie das USB-Gerät vom Ladegerät. Andernfalls wird die Akkulebensdauer des USB- Gerätes nicht nur möglicherweise verkürzt, das kann aber auch zu unerwarteten Störungen führen. ○ In Abhängigkeit vom Gerätetyp können einige USB- Geräte möglicherweise nicht geladen werden.
BEZEICHNUNG DER TEILE
Die Nummern in der untenstehenden Liste entsprechen den Abb.1–Abb.8.
Kabelfach (Anschlusskabel des Zigarettenanzünders)
Kabelfach (Netzanschlusskabel)
Drehknopf (Ein-/Ausschalten/Leistung regulieren) 4 Betriebsanzeige „kalt“ 5 Betriebsanzeige „warm“
Betriebsmodusschalter (warm, kalt) 7 Schalter für Stromversorgung 8 Abdeckung 9 Lüftungsschlitze 10 Behälter 11 Akku 12 Typenschild 13 Motor 14 Trennwand 15 Tragegriff 16 Riegel 17 Ladeanzeigelampe 18 Schalter der Ladestand-Kontrollanzeige 19 Akkustand-Kontrollanzeigelampe 20 Anzeigefeld SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. UL18DF: Akku Kühl- und Wärmebox Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUDeutsch
Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden. Gleichstrom
Nennspannung Trennen Sie die Batterie ab
Ausschalten OFF Zigarettenanzünderbuchse Akkubetrieb Netzsteckdose OFF AUS ECO Energiesparmodus MAX Maximale Ausgangsleistung COLD Kalt WARM Warmhalten Verriegeln Entriegeln Warnung STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung das auf Seite 175 aufgelistete Zubehör. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. ANWENDUNGEN Diese Kühlbox eignet sich zum Kühlen oder Warmhalten von verpackten Lebensmitteln und Getränken. Sie ist für den privaten Gebrauch beim Camping, im Auto oder Ähnlichem vorgesehen. Sie ist nicht für den industriellen oder gewerblichen Gebrauch vorgesehen. Nicht für die Verwendung im Freien geeignet. Nicht für den Einsatz in Bereichen mit besonderen Bedingungen wie zum Beispiel korrosiven oder explosiven Atmosphären (Staub, Dampf oder Gas) bestimmt. TECHNISCHE DATEN
Modell UL18DF Energieversorgung Gleichstrom18V, 230V Fahrzeug- Stromversorgung DC12V Hausstromversorgung (mit dem mitgelieferten Netzteil) Kapazität L 24 Kühltemperatur °C Niedrigste Kühltemperatur 3°C (bei 23°C Außentemperatur) Warmhaltetemperatur °C Höchste Heiztemperatur bis 65°C (bei 23°C Außentemperatur) Max. Zeit des Warmhaltens/ Kühlhaltens (in 23°C- Umgebung) Kühlhalten (MAX) Stunden 2,4 (BSL36B18) Warmhalten (MAX) Stunden 2,4 (BSL36B18) Energiespar- Modus Stunden 11,6 (BSL36B18) Für dieses Werkzeug verfügbarer Akku Mehrspannungs-Akku, BSL18-Serie Gewicht 5,3 kg (ohne Akku) HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.
2. Akku (separat erhältlich)
Modell Spannung Akkuladestand
*1 Das Werkzeug selbst schaltet automatisch um. LADEN Laden Sie vor dem Gebrauch des Elektrowerkzeugs den Akku wie folgt auf. <UC18YSL3 (separat erhältlich)>
1. Stecken Sie den Netzstecker des Ladegeräts in
eine Steckdose. Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt ist, blinkt die Ladeanzeigelampe rot. (Siehe Tabelle1)
2. Legen Sie den Akku in das Ladegerät ein.
Schieben Sie den Akku wie in der Abb.3 (auf Seite 3).
Beim Einlegen eines Akkus in das Ladegerät wird der Ladevorgang begonnen und die Ladeanzeigelampe blinkt in Blau. 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUDeutsch
Wenn der Akku voll aufgeladen ist, leuchtet die Ladeanzeigelampe grün. (Siehe Tabelle1) (1) Anzeige der Ladeanzeigelampe Die Anzeigen der Ladeanzeigelampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle1 angegeben. Tabelle 1: Anzeigen der Ladeanzeigelampe EIN/AUS in Intervallen von 0,5s (ROT) Vor dem Laden *
Leuchtet für 0,5s in Intervallen von 1s (BLAU) Auf weniger als 50% aufgeladen Leuchtet für 1s in Intervallen von 0,5s (BLAU) Auf weniger als 80% aufgeladen Leuchtet beständig (BLAU) Auf mehr als 80% aufgeladen Leuchtet beständig (Kontinuierlicher Summerton: ca. 6 s) (GRÜN) Laden abgeschlossen EIN/AUS in Intervallen von 0,3s (ROT) Wegen Überhitzung angehalten *
EIN/AUS in Intervallen von 0,1 s (Intermittierender Summerton: ca. 2s) (VIOLETT) Laden nicht möglich
HINWEIS *1 Wenn die rote Lampe auch nach dem Anschließen des Ladegeräts weiter blinkt, überprüfen Sie, ob der Akku richtig eingesetzt ist. *2 Akku überhitzt. Laden nicht möglich. Obwohl der Ladevorgang beginnt, sobald der Akku abgekühlt ist, auch wenn er an Ort und Stelle verbleibt, ist es am besten, den Akku herauszunehmen und ihn an einem schattigen, gut belüfteten Ort abkühlen zu lassen, bevor er aufgeladen wird. *3 Betriebsstörung im Akku oder im Ladegerät – Setzen Sie den Akku vollständig ein. – Vergewissern Sie sich, dass keine Fremdkörper an der Akkuhalterung oder an den Polen haften. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion des Akkus oder Ladegeräts vor. Die Teile von einem autorisierten Kundendienst prüfen lassen. ○ Wenn das Ladegerät ständig in Betrieb war, wird es heiß, das stellt eine Ursache für Ausfälle dar. Sobald der Ladevorgang abgeschlossen ist, lassen Sie das Ladegerät vor dem nächsten Ladevorgang 5Minuten ruhen. (2) Bezüglich der Temperaturen und der Ladezeit des Akkus (Siehe Tabelle2) Tabelle 2 Modell UC18YSL3 Akkutyp Li-Ionen Ladespannung 14,4–18 V Temperaturen, bei denen der Akku geladen werden kann 0°C–50°C Ladezeit für Batteriekapazität, ungefähr (bei 20°C) 1,5Ah 15 min 2,0Ah 20 min 2,5Ah 25 min 3,0Ah 20min 4,0Ah 26min 5,0Ah 32 min 6,0Ah 38 min Ladezeit für Kapazität des Mehrspannungsa kkus, ungefähr (bei 20°C) 1,5Ah (×2Einheit) 20 min 2,5Ah (×2Einheit) 32 min 4,0Ah (×2Einheit) 52 min Anzahl an Akkuzellen 4–10 Ladespannung für USB 5 V Ladestromstärke für USB 2 A Gewicht 0,6 kg HINWEIS ○ Die Aufladezeit kann je nach Umgebungstemperatur und Spannung der Stromquelle unterschiedlich sein. ○ Wenn der Ladevorgang lange dauert – Der Ladevorgang dauert bei extrem niedrigen Umgebungstemperaturen länger. Laden Sie den Akku an einem warmen Ort auf (z. B. in einem Innenraum). – Blockieren Sie die Lüftungsöffnung nicht. Andernfalls überhitzt sich das Innere des Geräts und die Leistung des Ladegeräts nimmt ab. – Wenn das Kühlgebläse nicht funktioniert, Wenden Sie sich an ein HiKOKI-Kundendienstzentrum zwecks Reparatur.
4. Ziehen Sie den Netzstecker des Ladegeräts aus
5. Halten Sie das Ladegerät fest und ziehen Sie den
Akku heraus. HINWEIS Ziehen Sie den Akku nach der Benutzung des Ladegeräts unbedingt aus diesem heraus und bewahren Sie ihn dann auf. Zum elektrischen Entladen im Falle von neuen Akkus, usw. Da die internen chemischen Substanzen von neuen und länger nicht verwendeten Akkus nicht aktiviert sind, ist die elektrische Entladezeit möglicherweise bei der ersten und zweiten Verwendung kurz. Dies ist eine vorübergehende Erscheinung und die normale Entladezeit wird wiederhergestellt, wenn der Akku 2–3 Mal aufgeladen wurde. Verlängerung der Lebensdauer der Akkus. (1) Laden Sie die Akkus auf, bevor sie komplett entladen sind. Wenn Sie merken, dass die Leistung des Werkzeugs schwächer wird, stoppen Sie die Verwendung des Werkzeugs und laden Sie den Akku auf. Wenn Sie das Werkzeug weiter verwenden und die 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUDeutsch
elektrische Spannung erschöpfen, kann der Akku beschädigt werden und seine Lebensspanne wird kürzer. (2) Vermeiden Sie das Aufladen bei hohen Temperaturen. Ein wiederaufladbarer Akku ist unmittelbar nach Gebrauch heiß. Wird eine solcher Akku unmittelbar nach dem Gebrauch aufgeladen, zersetzen sich die internen chemischen Substanzen und die Lebensspanne des Akkus verkürzt sich. Lassen Sie den Akku liegen und laden Sie ihn erst auf, nachdem er eine Weile abgekühlt ist.
EINSETZEN UND BETRIEB
Aktion Abbildung Seite Herausnehmen und Einlegen des Akkus
Laden 3 2 Ladestand-Kontrollleuchte 6 3 Aufladen des USB-Geräts an einer Steckdose 7-a 3 Aufladen des USB-Geräts und der Batterie an einer Steckdose 7-b 3 Aufladen des USB-Geräts 8 3 Auswahl von Zubehören – 176
Vor Inbetriebnahme auf Beschädigungen prüfen. Ein beschädigtes Gerät nicht in Betrieb nehmen. Vergleichen Sie vor der Verwendung, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Bei Netzanschluss: Schalten sie immer einen FI- Schutzschalter (RCD) mit einem max. Auslösestrom von 30mA vor. Wir empfehlen, das Gerät vor der ersten Verwendung zu reinigen. Siehe „3.Reinigung“ in „WARTUNG UND INSPEKTION“.
1. Anbringen des Tragegriffs (Abb.4)
Den Tragegriff im gezeigten Winkel, zuerst auf einer Seite einsetzen: Die Nase (am Tragegriff) in den rechteckigen Teil der Öffnung (am Behälter-Gelenk) einsetzen. Dann den Tragegriff auch auf der anderen Seite einsetzen, dazu den Tragegriff etwas auseinanderziehen. VORSICHT Vergewissern Sie sich vor dem Tragen des Geräts, dass der Griff richtig angebracht ist.
WARNUNG: Beim Aufstellen des Gerätes sicherstellen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird. WARNUNG: Stellen Sie das Gerät nicht in der Nähe der Steckdosen auf. Die Netzstecker müssen immer leicht zugänglich sein. VERWENDUNG Nicht für den Dauerbetrieb bestimmt. Die maximale Betriebsdauer beträgt 6Tage. Bei Erreichen der max. Betriebsdauer das Gerät für mindestens 2Stunden ausschalten.
1. An die Stromversorgung anschließen
2. Verwendete Stromversorgung einstellen
Nehmen Sie die Einstellung mit dem Schalter vor. ○ Stromanschluss 12 Volt Anschlusskabel aus Kabeldepot entnehmen, vollständig abwickeln und in eine geeignete 12-Volt- Zigarettenanzünder-Buchse Ihres Fahrzeugs stecken. Manche Zigarettenanzünder-Buchsen liefern auch bei ausgeschaltetem Fahrzeugmotor Strom. Eine eingeschaltetes Gerät könnte die Batterie Ihres Fahrzeugs so stark entleeren, dass der Motor nicht mehr startet. Ziehen Sie den Stecker des Geräts bei Verlassen des Fahrzeugs. ○ Netzanschluss Netzanschlusskabel aus Kabeldepot entnehmen, vollständig abwickeln und in eine geeignete Netzsteckdose stecken. ○ Setzen Sie den Akku ein HINWEIS Dieses Produkt kann seinen Akku nicht über andere Stromquellen aufladen.
3. Betriebsart wählen
An Betriebsartenschalter einstellen:
4. Ein- /Ausschalten, Leistung einstellen
Einschalten: Drehknopf im Uhrzeigersinn drehen. Leistung erhöhen: Drehknopf im Uhrzeigersinn drehen. Leistung reduzieren: Drehknopf gegen den Uhrzeigersinn drehen. Ausschalten: Drehknopf bis zum Anschlag gegen den Uhrzeigersinn drehen (In Stellung „OFF“). „OFF“=AUS HINWEIS Stellung MAX: Es kann max. eine 17°C kältere Innentemperatur erreicht werden (bei 25°C Außentemperatur). Es kann maximal ca. 60°C Innentemperatur erreicht werden (bei 25°C Außentemperatur). Stellung ECO: Der Energieverbrauch entspricht Energieklasse A+++. Es kann max. eine 8–11°C kältere Innentemperatur erreicht werden (bei 23°C Außentemperatur).
5. Deckel öffnen/schließen (Abb.5)
Öffnen: Um den Deckel öffnen zu können: Tragegriff nach hinten klappen. Dann den Deckel nach hinten öffnen. Schließen: Deckel zuklappen und Tragegriff nach vorne klappen.
6. Energiespar-Tipps
– Nicht direktem Sonnenlicht aussetzen. – Im Kühlbetrieb: Verwenden Sie bereits gekühlte Lebensmittel und Getränke. – Öffnen Sie den Deckel nicht länger als nötig, schließen Sie ihn komplett. – Achten Sie darauf, dass zwischen den Lebensmitteln Luft zirkulieren kann. GEFAHR: Trennen Sie das Gerät von der Stromversorgung. Ziehen Sie den Stecker, entfernen Sie den Akku. Es besteht die Gefahr eines Stromschlags! 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUDeutsch
WARTUNG UND INSPEKTION
GEFAHR: Trennen Sie das Gerät von der Stromversorgung. Ziehen Sie den Stecker, entfernen Sie den Akku. Es besteht die Gefahr eines Stromschlags!
1. Inspektion der Befestigungsschrauben
Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.
2. Prüfen der Anschlüsse (Werkzeug und Akku)
Überprüfen Sie die Anschlüsse, um sicherzustellen, dass sich keine Späne und kein Staub angesammelt haben. Prüfen Sie das bei Gelegenheit vor, während und nach dem Betrieb. VORSICHT Entfernen Sie die Späne und den Staub, die sich an den Anschlüssen angesammelt haben. Andernfalls können Funktionsstörungen auftreten.
GEFAHR: Stellen Sie sicher, dass keine Flüssigkeit in das Deckelinnere eindringt, um Gefährdungen zu vermeiden! Wenn das Äußere des Geräts und der Deckel schmutzig sind, wischen Sie sie mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Benutzen Sie keine chlorhaltigen Lösungsmittel, Benzin, oder Lackverdünner, da diese Kunststoff schmelzen. Saugen Sie die Lüftungsschlitze ab oder reinigen Sie sie mit einer weichen Bürste. Reinigen Sie das Innere des Behälters mit Wasser und Geschirrspülmittel. Gut trocknen lassen.
Lagern Sie das Elektrogerät und den Akku an einem Ort mit einer Temperatur von unter 40°C und außerhalb der Reichweite von Kindern. HINWEIS Aufbewahren von Lithium-Ionen Akkus Vergewissern Sie sich, dass die Lithium-Ionen-Akkus voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufladen und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufladen und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. Wichtiger Hinweis zu den Batterien für Akku-Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicezentrum. HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.
FEHLERSUCHE UND -BESEITIGUNG
Gerät funktioniert nicht: – Prüfen Sie, ob der Stecker oder Akku bis zum Anschlag eingesteckt ist. – Steht der Stromwahlschalter auf der Stellung „Akku“: Den Ladezustand des Akkus überprüfen. Den Akku ggf. aufladen. – Steht der Stromwahlschalter auf 12 V: Schalten Sie die Zündung Ihres Fahrzeuges ein. – Ist das Gerät an Drehknopf und an Betriebsartenschalter eingeschaltet? Gerät kühlt nicht richtig: – Stellen Sie das Gerät an einen kühleren Ort. Nicht direktem Sonnenlicht aussetzen. – Stellen Sie sicher, dass die Lüftungsschlitze nicht verdeckt sind. Eine ausreichende Luftzirkulation muss gewährleistet sein. – Leistung erhöhen: Drehknopf im Uhrzeigersinn drehen. Gerät wärmt nicht richtig: – Stellen Sie sicher, dass die Lüftungsschlitze nicht verdeckt sind. Eine ausreichende Luftzirkulation muss gewährleistet sein. – Leistung erhöhen: Drehknopf im Uhrzeigersinn drehen. 2024/03/21 11:56:12Stylesheet: EU Ver 2024.3.12 UL18DF_C99750371_311_EUFrançais (Traduction des instructions d’origine)
English GUARANTEE CERTIFICATE Model No. Serial No. Date of Purchase Customer Name and Address Dealer Name and Address (Please stamp dealer name and address) Deutsch GARANTIESCHEIN Modell-Nr. Serien-Nr. Kaufdaturn Name und Anschrift des Kunden Name und Anschrift des Händlers (Bitte mit Namen und Anschrift des Handlers abstempeln) Français
EG-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass die durch den Typ und den spezifischen Identifizierungscode *1) identifizierte Akku Kühl- und Wärmebox allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Die Erklärung gilt für die an dem Produkt angebrachte CE- Kennzeichnung. Français
