BEDIENUNGSANLEITUNG 4in1 00012306 HAMA

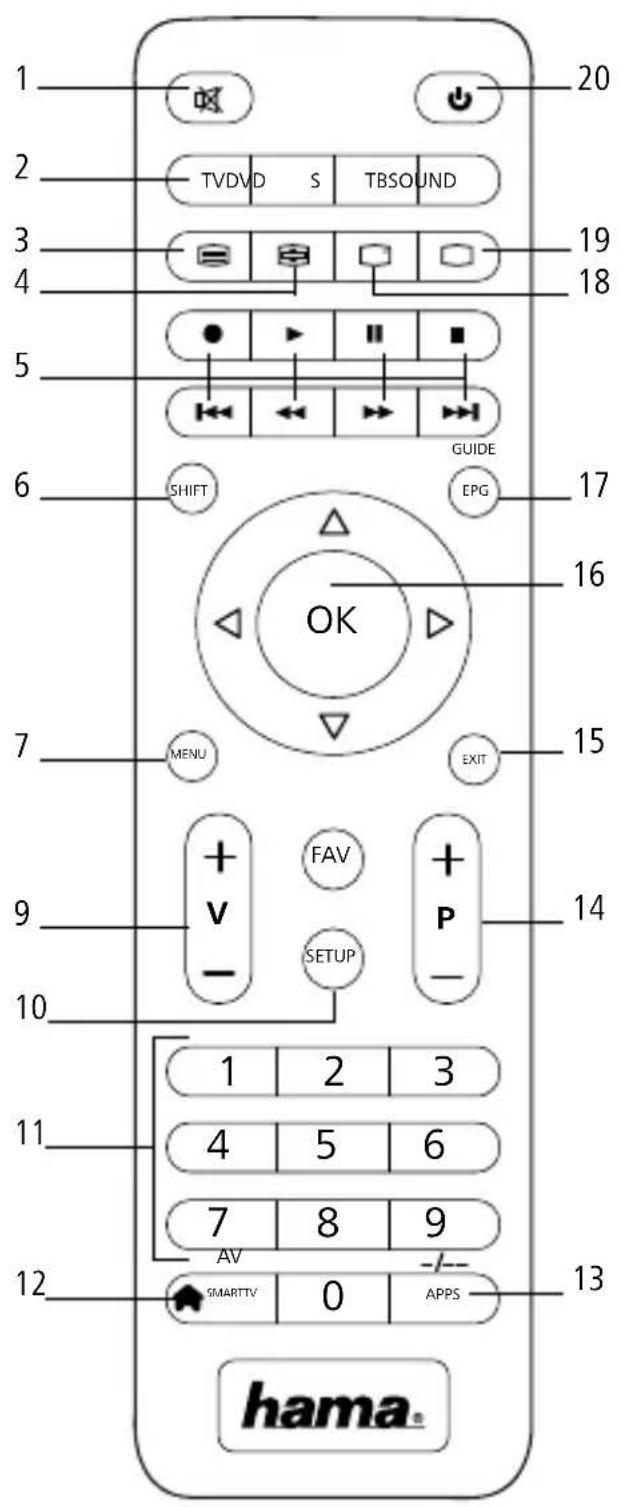

2. Tasten zur Geräteauswahl

3. Text EIN: Teletext einschalten

4. Halten: Aktuelle Teletextseite halten

► Wiedergabe/gelb ►► Schneller Vorlauf/blau ● Aufnahme starten ■ Stopp/grün ll Pause/magenta

7. Menu: Gerätemenü öffnen

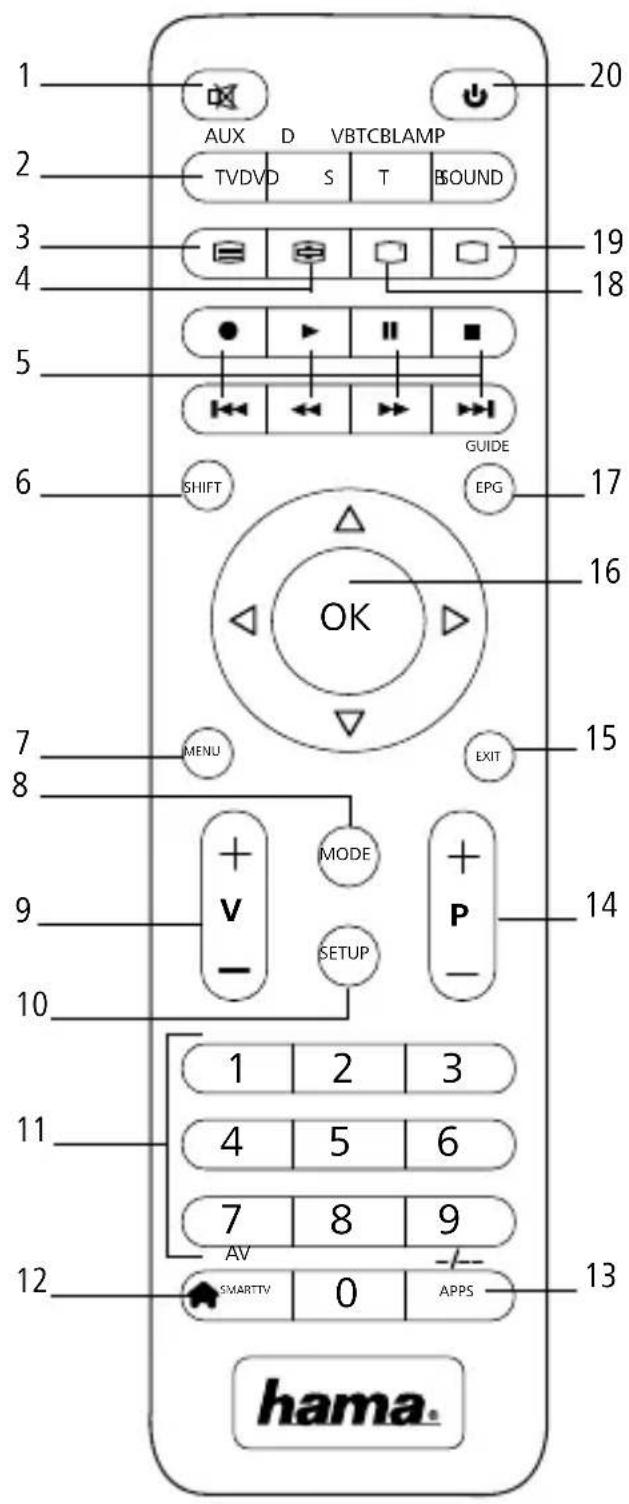

8. Modustaste zur Auswahl der sekundären

Gerätegruppe (nur Modell 8in1: AUX,DVBT,CBL,AMP)

9. Vol+/Vol-: Lautstärkeregulierung

10. Setup: Einstellungen der Fernbedienung

11. Zifferntasten 0-9

12. Smart TV:Smart TV Menü öffnen (wenn vom

Endgerät unterstützt) Shift+Smart TV:externe AV Quelle wählen

13. APPS: App-Menü öffnen (wenn vom Endgerät

unterstützt) Shift+APPS :Zuzweistelligen Sendernummern wechseln

14. PROG+/PROG-: Programmauswahl, nach oben/

15. EXIT:Gerätemenü verlassen

16. OK: Auswahl bestätigen

17. EPG: Elektronischer Programmführer (wenn vom

ausgewählten AV-Gerät unterstützt)

18. Info: On-Screen-Informationen (wenn vom AV-Gerät

1. Erklärung von Warnsymbolen und Hinweisen

Warnung Wirdverwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit auf besondere Gefahren und Risiken zu lenken. Hinweis Wirdverwendet, um zusätzlich Informationen oder wichtige Hinweise zu kennzeichnen.

• Universal-Fernbedienung

• Diese Bedienungsanleitung

3. Sicherheitshinweise

• Verwenden Sie die Universal-Fernbedienung nicht in feuchten Umgebungen, und vermeiden Sie Kontakt mit Spritzwasser.

• Halten Sie die Universal-Fernbedienung von Wärmequellen fern, und setzen Sie sie keinem direkten Sonnenlicht aus.

• Die Universal-Fernbedienung gehört wie alle elektrischen Geräte nicht in Kinderhände.

• Das Produkt ist für den privaten, nicht-gewerblichen Gebrauch vorgesehen.

• Verwenden Sie das Produkt ausschließlich für den dazu vorgesehenen Zweck.

• Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.

• Benutzen Sie das Produkt nicht in Bereichen, in denen elektronische Produkte nicht erlaubt sind.

• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen heftigen Erschütterungen aus.

• Nehmen Sie keine Veränderungen am Produkt vor.Dadurch verlieren Sie jegliche Gewährleistungsansprüche.

• Halten Sie Kinder unbedingt von dem Verpackungsmaterial fern, es besteht Erstickungsgefahr.

• Entsorgen Sie das Verpackungsmaterial sofort gemäß den örtlich gültigen Entsorgungsvorschriften.

• Betreiben Sie das Produkt nicht außerhalb seiner in den technischen Daten angegebenen Leistungsgrenzen.9

• Öffnen Sie das Produkt nicht und betreiben Sie es bei Beschädigungen nicht weiter.

• Versuchen Sie nicht, das Produkt selbst zu warten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeit dem zuständigen Fachpersonal.

• Verwenden Sie den Artikel nur unter moderaten klimatischen Bedingungen. Warnung –Batterien

• Beachten Sie unbedingt die korrekte Polarität (Beschriftung +und -) der Batterien und legen Sie diese entsprechend ein. Bei Nichtbeachtung besteht die Gefahr des Auslaufens oder einer Explosion der Batterien.

• Verwenden Sie ausschließlich Akkus (oder Batterien), die dem angegebenen Typentsprechen.

• Reinigen Sie vor dem Einlegen der Batterien die Batteriekontakte und die Gegenkontakte.

• Gestatten Sie Kindern nicht ohne Aufsicht das Wechseln von Batterien.

• Mischen Sie alte und neue Batterien nicht, sowie Batterien unterschiedlichen Typs oder Herstellers.

• Entfernen Sie Batterien aus Produkten, die längere Zeit nicht benutzt werden (außer diese werden für einen Notfall bereit gehalten).

• Schließen Sie die Batterien nicht kurz.

• Laden Sie Batterien nicht.

• Werfen Sie Batterien nicht ins Feuer.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

• Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten.

• Entfernen und entsorgen Sie verbrauchte Batterien unverzüglich aus dem Produkt.

• Vermeiden Sie Lagerung, Laden und Benutzung bei extremen Temperaturen und extrem niedrigem Luftdruck (wie z.B. in großen Höhen).

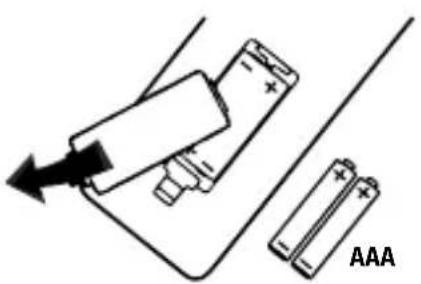

4. Erste Schritte –Einsetzen der Batterien

• Es werden Alkalibatterien empfohlen. Verwenden Sie zwei Batterien vom Typ„AAA”(LR 03/Micro).

• Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Universal-Fernbedienung (A).

• Setzen Sie die Batterien unter Berücksichtigung der „+/-”-Markierungen für die Polarität ein (B).

• Schließen Sie das Batteriefach (C). Hinweis: Codespeicher

• Beim Ersetzen der Batterien bleiben alle von Ihnen programmierten Codes bis zu 10 Minuten gespeichert. Achten Sie darauf,dass Sie keine Tasten drücken, bis die neuen Batterien in der Fernbedienung eingesetzt sind. Wenn Sie eine Taste drücken und sich keine Batterien in der Fernbedienung benden, werden alle Codes gelöscht. Hinweis: Energiesparfunktion

• Die Fernbedienung schaltet sich automatisch aus, wenn eine Taste länger als 15 Sekunden gedrückt wird. Dies verlängert die Lebensdauer der Batterien, sollte die Fernbedienung an einer Stelle feststecken, an der die Tasten dauerhaft gedrückt werden, z. B. zwischen Sofakissen.

• Halten Sie die Fernbedienung für eine ordnungsgemäße Infrarotübertragung immer in die ungefähreRichtung des zu bedienenden Geräts.

• Drücken Sie die „MODE“-Taste zur Auswahl der sekundären Geräte-Gruppe: AUX, AMP,DVB-T, CBL (nur beim 8in1 Modell).

• Drücken Sie die „SHIFT“-Taste zur Steuerung der blauen Funktions-Tasten. Die Shift-Funktion wirddurch erneutes Drücken der „SHIFT“-Taste deaktiviert oder automatisch nach 30 Sekunden wenn keine Taste gedrückt wird.10 Hinweis

• Falls innerhalbvon 30 Sekunden keine Eingabe erfolgt, wirdder SETUP-Mode automatisch beendet. Die LED blinkt sechsmal und geht dann aus.

• Jeder Gerätetyp kann unter einer beliebigen Gerätetaste programmiert werden, z. B. kann ein Fernseher unter DVD, AUX usw.programmiert werden.

• Sie können mit der Universal-Fernbedienung kein Gerät bedienen, solange sich diese im Setup-Modus bendet. Verlassen Sie den Setup-Modus, und wählen Sie das zu bedienende Gerät über die Tasten zur Geräteauswahl aus.

• Bitte beachten Sie, dass die Fernbedienung Infrarotsignale aussendet. Diese sind für das menschliche Auge nicht sichtbar.

5.1 Direkte Codeeingabe

Im Lieferumfang der Universal-Fernbedienung ist eine Codeliste enthalten. Die Codeliste enthält vierstellige Codes für die Einstellung der Fernbedienung auf die meisten AV-Gerätehersteller. Zur einfachen Orientierung sind die Codes zuerst nach Geräteart (TV,DVD usw.) und innerhalb der Geräteart alphabetisch nach Markennamen sortiert.

5.1.1 Schalten Sie das zu bedienende Gerät ein.

5.1.2 Drücken Sie die Taste „SETUP”, bis die LED

5.1.3 Wählen Sie über die Gerätetaste das zu

bedienende Gerät aus (z. B. TV). Bei erfolgreicher Auswahl blinkt die LED einmal und leuchtet danach dauerhaft.

5.1.4 Suchen Sie in der Codeliste nach Marke und Typ

des zu bedienenden Geräts.

5.1.5 Geben Sie den entsprechenden vierstelligen Code

über die Zifferntasten 0-9 ein. Die LED bestätigt die Eingabe der einzelnen Ziffern jeweils mit einem kurzen Blinken und erlischt nach der vierten Ziffer.

5.1.6 Testen Sie anschließend die Fernbedienung und

prüfen Sie, ob die gewünschten Funktionen gesteuert werden können. Möglicherweise ist der erste Code nicht der geeignetste, ggf. sind nicht alle Funktionen verfügbar. Probieren Sie in diesem Fall den nächsten, für die gewählte Geräteart/-marke genannten Code aus der Liste. Hinweis

• Ein gültiger Code wirdautomatisch gespeichert.

• Bei einem ungültigen Code blinkt die LED sechsmal und erlischt anschließend. Wiederholen Sie die Schritte 5.1.1 bis 5.1.5, oder verwenden Sie eine andereMethode zur Codeeingabe.

5.2 Manuelle Codesuche

Die Universal-Fernbedienung verfügt über einen internen Speicher,indem bereits bis zu 350 Codes proGerätetyp für die gängigsten AV-Geräte enthalten sind. Sie können diese Codes durchgehen, bis das zu bedienende Gerät eine Reaktion zeigt. Beispielsweise schaltet sich das zu bedienende Gerät aus (Taste „POWER”) oder wechselt den Sender (Taste „PROG+/PROG-”).

5.2.1 Schalten Sie das zu bedienende Gerät ein.

5.2.2 Drücken Sie die SETUP-Taste, bis die LED

5.2.3 Wählen Sie über die Gerätetaste das zu

bedienende Gerät aus (z. B. TV). Bei erfolgreicher Auswahl blinkt die LED einmal und leuchtet danach dauerhaft.

5.2.4 Drücken Sie die Taste „POWER” oder „PROG+/

PROG-”, um durch die voreingestellten Codes zu blättern, bis das zu bedienende Gerät eine Reaktion zeigt.

5.2.5 Drücken Sie „OK”, um den Code zu speichern und

die Codesuche zu verlassen. Die LED erlischt.

5.2.6 Testen Sie anschließend die Fernbedienung

und prüfen Sie, ob die gewünschten Funktionen gesteuert werden können. Möglicherweise ist der erste gefundene Code nicht der geeignetste, ggf. sind nicht alle Funktionen verfügbar. Wiederholen Sie in diesem Fall die Schritte 5.2.1. –5.2.5. Die Codesuche startet mit dem nächsten Code, der auf den zuletzt gespeicherten folgt.11 Hinweis

Im internen Speicher können maximal 350 Codes der gängigsten Geräte gespeichert werden. Aufgrund der zahlreichen auf dem Markt erhältlichen AV-Geräte kann es passieren, dass nur die gängigsten Hauptfunktionen verfügbar sind. Ist dies der Fall, wiederholen Sie die Schritte 5.2.1 bis

5.2.5, um einen kompatibleren Code zu nden. Für

einige spezielle Gerätemodelle ist möglicherweise kein Code verfügbar.

5.3 Automatische Codesuche

Die automatische Codesuche verwendet dieselben voreingestellten Codes wie die manuelle Codesuche (5.2). Die Universal-Fernbedienung durchsucht die Codes jedoch automatisch, bis das zu bedienende Gerät eine Reaktion zeigt. Beispielsweise schaltet sich das zu bedienende Gerät aus (Taste „POWER”) oder wechselt den Sender (Tasten „PROG+/PROG-”).

5.3.1 Schalten Sie das zu bedienende Gerät ein.

5.3.2 Drücken Sie die Taste „SETUP”, bis die LED

5.3.3 Wählen Sie über die Gerätetaste das zu

bedienende Gerät aus (z. B. TV). Bei erfolgreicher Auswahl blinkt die LED einmal und leuchtet danach dauerhaft.

5.3.4 Drücken Sie die Taste „PROG+/PROG-” oder

„POWER”, um die automatische Codesuche zu starten. Die LED blinkt einmal und leuchtet danach dauerhaft. Es dauert 6Sekunden, bis die Universal-Fernbedienung mit der ersten Suche beginnt. Hinweis: Einstellen der Suchgeschwindigkeit

• Die Standardeinstellung für die Suchzeit proCode ist 1Sekunde. Wenn Ihnen dies nicht zusagt, können Sie zu einer Suchzeit von 3Sekunden pro Code wechseln. Um zwischen den Suchzeiten zu wechseln, drücken Sie „PROG+” oder „PROG-” innerhalb der 6Sekunden vor dem Beginn der automatischen Codesuche.

5.3.5 Die LED bestätigt die jeweiligen Codesuchen mit

einem einzelnen Blinken.

5.3.6 Sobald das zu bedienende Gerät eine Reaktion

zeigt, drücken Sie die Taste „OK“, um den Code zu speichern und die Codesuche zu verlassen. Die LED erlischt.

5.3.7 Testen Sie anschließend die Fernbedienung und

prüfen Sie, ob die gewünschten Funktionen gesteuert werden können. Möglicherweise ist der erste gefundene Code nicht der geeignetste, ggf. sind nicht alle Funktionen verfügbar. Wiederholen Sie in diesem Fall die Schritte 5.3.1. –5.3.6. Die Codesuche startet mit dem nächsten Code, der auf den zuletzt gespeicherten folgt.

5.3.8 Um die automatische Suche während des

Suchvorgangs abzubrechen, drücken Sie die Taste „EXIT”. Hinweis

• Wenn alle Codes ohne Erfolg durchsucht wurden, verlässt die Universal-Fernbedienung die automatische Codesuche und kehrt automatisch in den Betriebsmodus zurück. Der aktuell gespeicherte Code bleibt unverändert.

Die Codeerkennung bietet Ihnen die Möglichkeit, einen bereits von Ihnen gespeicherten Code zu ermitteln.

5.4.1 Drücken Sie die Taste „SETUP”, bis die LED

5.4.2 Wählen Sie über die Gerätetaste das zu

bedienende Gerät aus (z. B. TV). Bei erfolgreicher Auswahl blinkt die LED einmal und leuchtet danach dauerhaft.

Drücken Sie die Taste „SETUP”. Die LED blinkt einmal und leuchtet danach dauerhaft.

5.4.4 Drücken Sie zur Suche der ersten Ziffer eine der

Nummerntasten von 0bis 9. Die LED blinkt einmal für die erste Ziffer der vierstelligen Codenummer.

5.4.5 Wiederholen Sie den Schritt 5.4.4 jeweils für die

zweite, dritte und vierte Ziffer.

5.4.6 Den ermittelten Code können Sie anschließend in

untenstehender Tabelle eintragen, falls Sie diesen zu einem späteren Zeitpunkt nochmals benötigen (z.B. nach einem versehentlichen Löschen der Fernbedienungseinstellungen).12 CODES

Mit der Sender-Punch-Through-Funktion können die Befehle PROG+ oder PROG- das aktuell gesteuerte Gerät umgehen, und die Sender eines zweiten Gerätes wechseln. Alle anderen Befehle sind davon nicht betroffen. So aktivieren Sie die Sender-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „PROG+” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „PROG+” wieder los (die LED blinkt einmal bei aktivierter Einstellung). So deaktivieren Sie die Sender-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „PROG-” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „PROG-” wieder los (die LED blinkt zweimal wenn die Einstellung deaktiviert wird).

6.2 Lautstärke-Punch-Through

Mit der Lautstärke-Punch-Through-Funktion können die Befehle VOL +oder VOL-das aktuell gesteuerte Gerät umgehen, und die Lautstärke eines zweiten Gerätes einstellen. Alle anderen Befehle sind davon nicht betroffen. So aktivieren Sie die Lautstärke-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „VOL+” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „VOL+” wieder los (die LED blinkt einmal bei aktivierter Einstellung). So deaktivieren Sie die Sender-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „VOL-” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „VOL-” wieder los (die LED blinkt zweimal wenn die Einstellung deaktiviert wird).

Mit MacroPower können Sie zwei AV-Geräte gleichzeitig ein-/ausschalten. So aktivieren Sie die MacroPower-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „POWER” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „POWER” wieder los (die LED blinkt einmal bei aktivierter Einstellung). So deaktivieren Sie die MacroPower-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „POWER” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „POWER” wieder los (die LED blinkt zweimal wenn die Einstellung deaktiviert wird)

• Verwenden Sie nie gleichzeitig alte und neue Batterien in der Universal-Fernbedienung, da alte Batterien zum Auslaufen neigen und zu einem Leistungsverlust führen können.

• Reinigen Sie die Universal-Fernbedienung keinesfalls mit Scheuermitteln oder scharfen Reinigungsmitteln.

• Halten Sie die Universal-Fernbedienung frei von Staub, indem Sie sie mit einem trockenen weichen Tuch reinigen.13

F. Meine Universal-Fernbedienung funktioniert nicht! A.Überprüfen Sie das AV-Gerät. Wenn der Hauptschalter des Geräts ausgeschaltet ist, kann die Universal- Fernbedienung das Gerät nicht bedienen. A.Überprüfen Sie, dass die Batterien korrekt eingesetzt sind und die Polarität beachtet wurde. A.Überprüfen Sie, ob Sie die entsprechende Gerätetaste für das Gerät gedrückt haben. A.Tauschen Sie die Batterien bei niedrigem Batteriestand aus. F. Wenn für die Marke meines AV-Geräts mehrere Gerätecodes aufgelistet sind, wie wähle ich den korrekten Gerätecode aus? A.Um den korrekten Gerätecode für das AV-Gerät zu bestimmen, testen Sie die Codes nacheinander,bis die meisten Tasten ordnungsgemäß funktionieren. F. Mein AV-Gerät reagiert nur auf einige Tastenbefehle. A.Probieren Sie andereCodes, bis die meisten Tasten ordnungsgemäß funktionieren. F. Die Marke meines AV-Gerätes ist nicht in der Codeliste genannt. A.Verwenden Sie in diesem Fall die manuelle Codesuche (Kapitel 5.2) oder die automatische Codesuche (Kapitel 5.3). Beim Codesuchlauf werden alle Codes für einen Gerätetyp herstellerübergreifend getestet, also z.B. alle Codes für SATReceiver unabhängig vom Hersteller. F. Ich habe alle vorhandenen Codes für die Marke meines AV-Gerätes aus der Codeliste ausprobiert, aber keiner der gennannten Codes funktioniert. A.Verwenden Sie in diesem Fall die manuelle Codesuche (Kapitel 5.2) oder die automatische Codesuche (Kapitel 5.3). Beim Codesuchlauf werden alle Codes für einen Gerätetyp herstellerübergreifend getestet, also z.B. alle Codes für SATReceiver unabhängig vom Hersteller.

9. Haftungsausschluss

Die Hama GmbH &CoKGübernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.

10. Entsorgungshinweise

Hinweis zum Umweltschutz: Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU und 2006/66/EG in nationales Recht gilt folgendes: Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stoichen Verwertung oder anderen Formen der Verwertung von Altgeräten/ Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.14 F Mode d‘emploi Télécommande universelle Nous vous remercions d’avoir acheté un produit Hama. Veuillez prendreletemps de lirel’ensemble des instructions et des informations suivantes. Veuillez conserver ce manuel dans un endroit sûr pour pouvoir vous yréférer ultérieurement. Touches de fonction (modèles 4en1,8en1)
