Produkttyp	Falschgelderkennungsgerät
Marke	Safescan
Modell	155S
Abmessungen (L x B x H)	120 x 156 x 76 mm
Stromversorgung	Netzadapter 12V, 1A
Stromverbrauch	Weniger als 10 Watt
Erkennungsmodi	Stückelungsmodus, Additionsmodus (Zählung)
Erkennungsgeschwindigkeit	1 Sekunde pro Schein
Erkennungstechnologien	MG, MT, IR, Farbe, Papierqualität, Wasserzeichen, Länge, Dicke
Akzeptierte Währungen	EUR, GBP, CHF, SEK, NOK, DKK, PLN, CZK, RON, SCT, NIR, HUF, BGN
Anzeige	Bildschirm mit Statusanzeigen, Wert und Anzahl der Scheine
Fälschungsalarm	Akustisches Signal und blinkende rote Anzeige
Additionsfunktion	Zählung und Summierung geprüfter Scheine
Ausgaberichtung der Scheine	Vorne (Standard) oder hinten (optional)
Ausgabeführung	Abnehmbar für Verwendung mit optionalem Stapler
Wartung	Reinigung mit speziellen Reinigungskarten (Artikel 136-0545)
Sicherheit	Vor dem Transport abstecken; Flüssigkeiten und Feuchtigkeit vermeiden
Batterieoptionen	Optionale Batterie LB-105
Allgemeine Informationen	Währungsupdate über USB oder Micro-SD-Karte

Häufig gestellte Fragen - 155S Safescan

Wie ändere ich die Währung am Safescan 155S?

Halten Sie die MODE-Taste 2 Sekunden lang gedrückt, bis die Währungsanzeige blinkt. Verwenden Sie die Tasten ∆/∨, um die gewünschte Währung auszuwählen, und warten Sie dann 2 Sekunden zur Bestätigung.

Wie lösche ich die Zählergebnisse?

Im Additionsmodus drücken Sie einmal die Löschtaste ( Reset-Taste), um die Zählergebnisse zu löschen.

Was tun, wenn der Detektor einen Fehlercode anzeigt?

Fehlercodes (z.B. E01, E02, usw.) weisen auf ein spezifisches Problem hin (Länge, Tinte, Infrarot, usw.). Konsultieren Sie Kapitel 7 der Bedienungsanleitung für die genaue Bedeutung. Bei anhaltenden Fehlern kontaktieren Sie den Safescan-Kundendienst.

Wie reinige ich den Falschgelderkenner?

Verwenden Sie Safescan-Reinigungskarten (Artikel-Nr. 136-0545) zur Reinigung der Walzen und Magnetsensoren. Vermeiden Sie Flüssigkeiten oder chemische Reinigungsmittel.

Kann der Safescan 155S mit Batterie betrieben werden?

Ja, eine optionale Batterie (LB-105) kann eingebaut werden. Sie ermöglicht den Betrieb ohne Netzadapter. Der Batteriestand wird beim Start angezeigt.

Wie aktiviere oder deaktiviere ich den akustischen Alarm?

Drücken Sie dreimal die Löschtaste, um alle Töne einschließlich des Fälschungsalarms zu aktivieren oder zu deaktivieren.

Welche Währungen werden vom Safescan 155S akzeptiert?

Der Detektor akzeptiert folgende Währungen: EUR, GBP, CHF, SEK, NOK, DKK, PLN, CZK, RON, SCT, NIR, HUF, BGN. Besuchen Sie die Safescan-Website für Updates.

Wie aktualisiere ich die Währungen des Detektors?

Verbinden Sie den Detektor über ein Mini-USB-Kabel mit einem PC oder verwenden Sie eine Micro-SD-Karte. Besuchen Sie www.safescan.com/downloads für detaillierte Anweisungen.

Welches Zubehör ist für den 155S erhältlich?

Zubehör umfasst: Stapler RS-100 II (zum automatischen Zählen und Stapeln), Batterie LB-105 und Reinigungskarten (Art. 136-0545).

Wie lege ich Banknoten richtig ein?

Bei EUR und GBP können Sie den Schein in beliebiger Position und Ausrichtung einlegen. Bei anderen Währungen legen Sie ihn von der rechten Seite ein. Vermeiden Sie schräges Einlegen, um Fehler und Staus zu vermeiden.

BEDIENUNGSANLEITUNG 155S Safescan

Automatischer Falsch geldprüfer

Gedruckte Version

Klichen Sie hier um eine druckfähige Version des Handbuchs in der gewählten Sprache zu öffnen.

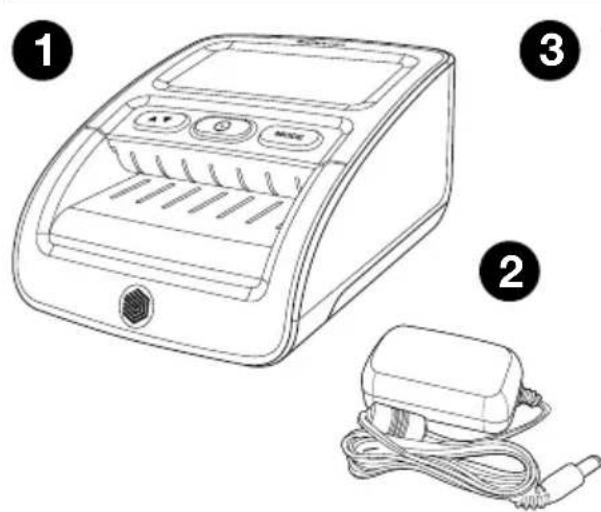

1. Inhalt der Verpackung

1. Safescan 155-S
   2.Netzteil
2. Richtungsaufkleber für die Banknoteneinlage

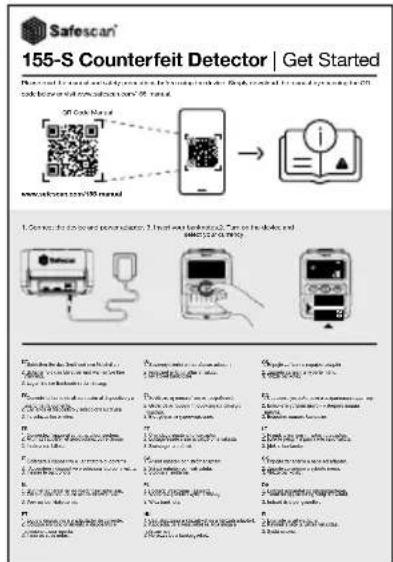

3. Erste-Schritte-Merkblatt/Sicherheitshinweise

2. Betrieb-Standby-Modus

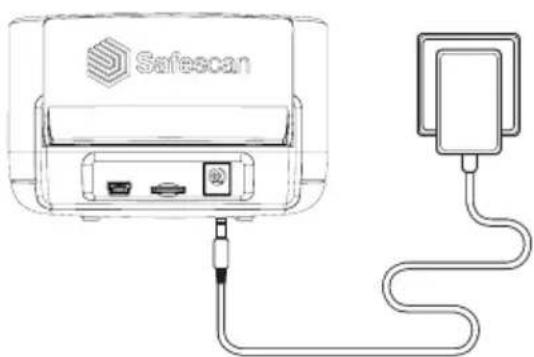

Schlieben Sie den Netzadapter an das Gerät an und stecken Sieihn in die Steckdose.

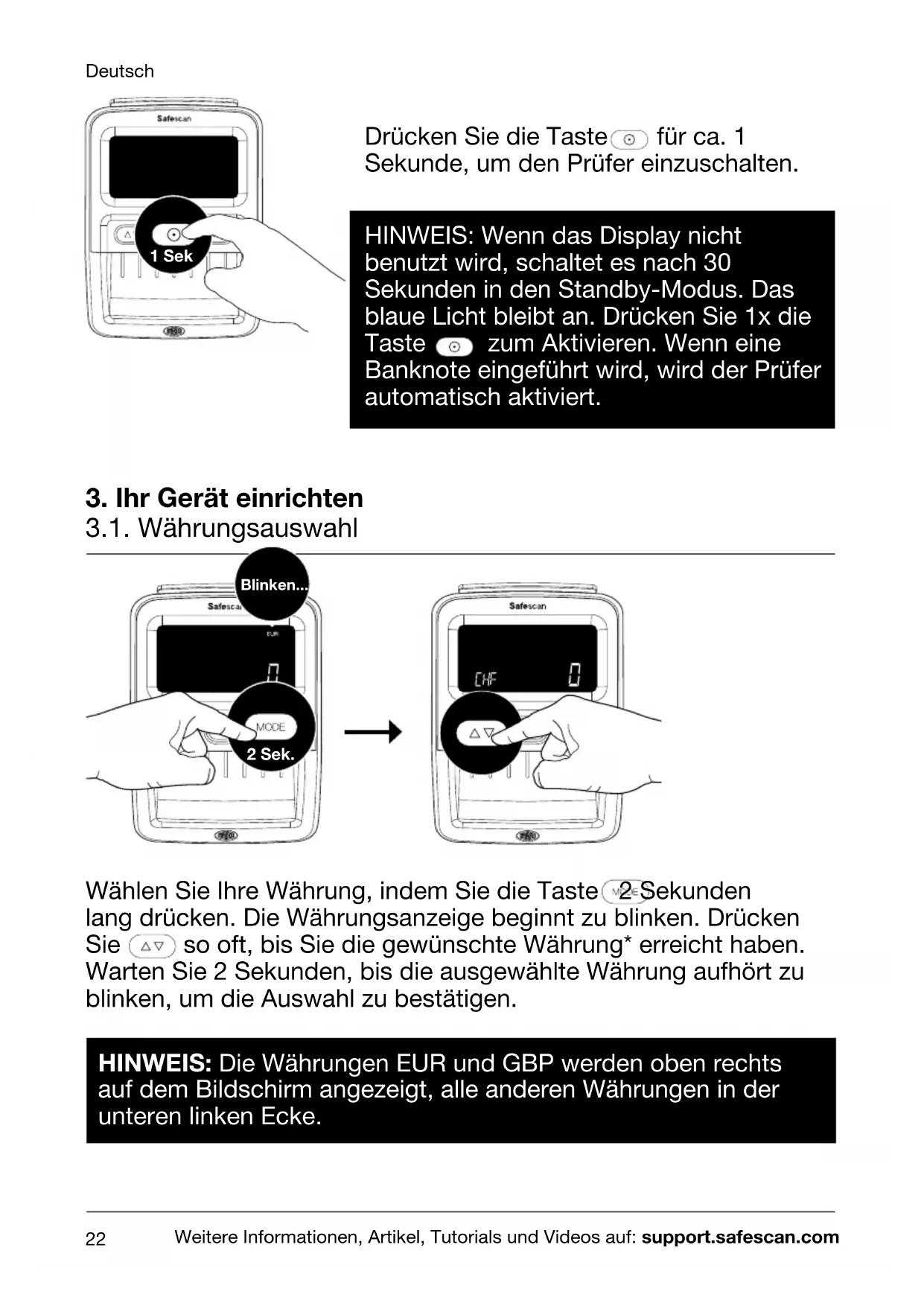

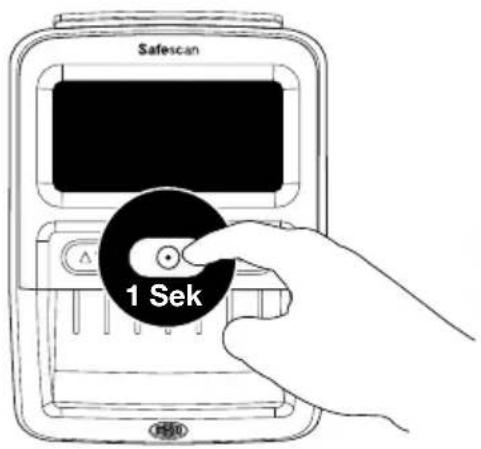

Drücken Sie die Taste für ca. 1 Sekunde, um den Prüfer einzuschalten.

HINWEIS: Wenn das Display nicht benutzt wird, schaltet es nach 30 Sekunden in den Standby-Modus. Das blaue Licht bleibt an. Drücken Sie 1x die Taste zum Aktivieren. Wenn eine Banknote eingeführt wird, wird der Prüfer automatisch aktiviert.

3. Ihr Gerä einrichten

3.1. Währungsausbahl

Wahlen Sie ihre Währung, indem Sie die Taste 2 Sekunden lang drücken. Die Währungsanzeige beginnnt zu blinken. Drücken Sie so oft, bis Sie die gewünschte Währung* erreicht haben. Warten Sie 2 Sekunden, bis die ausgewählte Währung aufhört zu blinken, um die Auswahl zu bestätigten.

HINWEIS: Die Währungen EUR und GBP werden oben rechts auf dem Bildschirm angezeigt, alle anderen Währungen in der unteren linken Ecke.

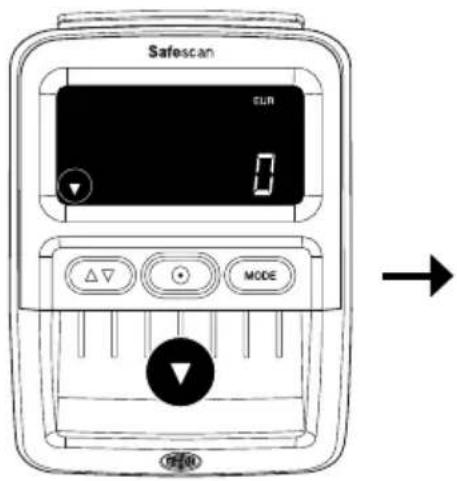

3.2.Ausgangsrichtung der Banknoten

Standard:
Banknotenausgang an der Vorderseite.

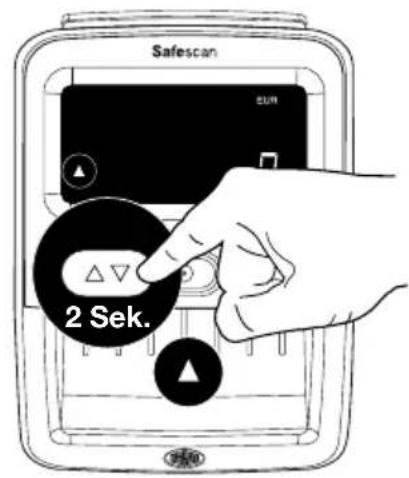

Stellen Sie die Ausgaberichtigung ihrer Bankoten ein, indem Sie die Taste 2 Sekunden lang drucken.

Banknotenausgang an der Rückseite.

Hinweis: Es wird empfohlen, die Banknotenausgangsführung zu entfernen, wenn der Banknotenausgang an der Rückseite gewählt wurde. Entfernender Banknotenführung. Siehe Kapitel 5.

Anmerkung 2: Der Ausgang an der Rückseite Funktioniert am besten mit dem optionalen Banknotenstapler RS-100. RS-100 Article112-0695, Siehe safescan. com für weitere Informationen.

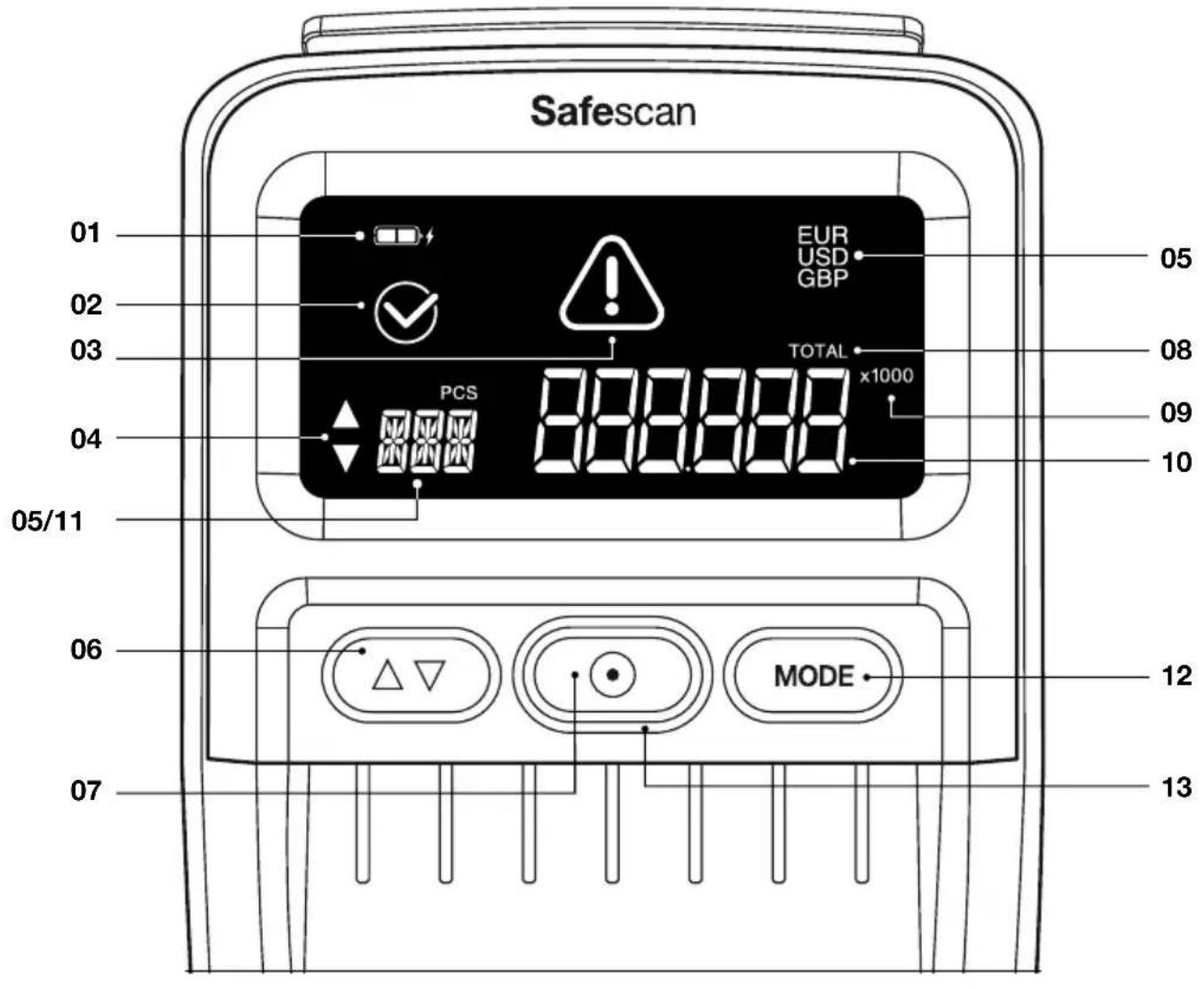

4. Anzeige und Bedienelemente

1. Batteriestatusanzeige (wenn die Batterie eingeegt ist)
2. Richtig erkannten Banknotensymbol
3. Fehlermeldungssymbol
4. Banknotenausgangsrichtungsanzeiger
5. Aktivierte Währung
6. Langes Drücken: Auswahl der Banknotenausgangsrichtung Kurzes Drücken: Im Modus Währungsauswahl: Wechseln Sie durch Währungen. Im Additionsmodus: Zählergebnisselöschen

7. Langes Drücken: EIN/AUS Kurzes Drücken: Im Additionsmodus: Klare Zählergebnisse, Im Ruhemodus: Aktivieren Sie die Betriebsart

8. Total zeigt an, dass die ADD-Funktion aktiviert ist

9. Anzeige x100/1000: Für große Stückelungen bestimmter Währungen
10. Gesamtwert der gescannten Bankkoten (nur im ADD-Modus). Nennwert der zuletzt gescannten Banknote (nur im Modus Nennwert)
11. Gesamtzahl der gescannten Bankkoten (nur im ADD-Modus)
12. Langes Drücken: Währungsauswahlmodus öffnen Kurzes Drücken: Betriebsartändern
13. Blaes Licht: EIN/Standby. Rotes Licht: Fehler

5. Betriebsanweisungen

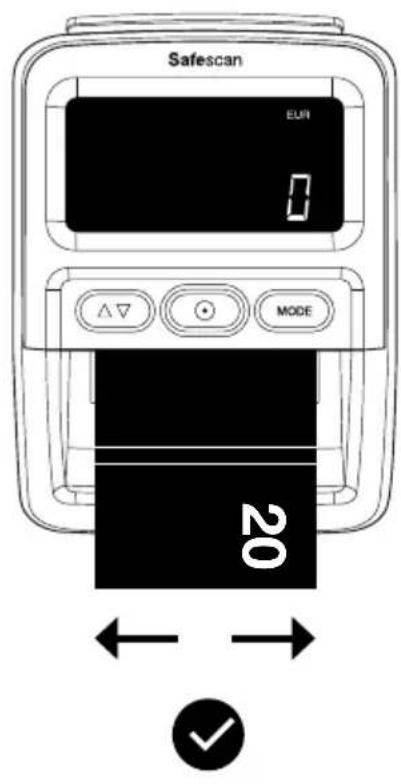

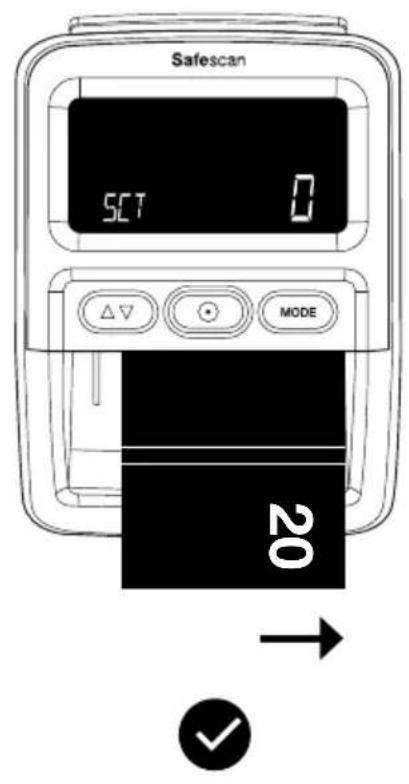

5.1. Banknoten eingeben

Die Bankkoten müssen richtig eingelegt werden, um die Sicherheitsmerkmale erfolgreich zu scannen. Alle Bankkoten müssen gerade und in der richtigen Einschubrichtung eingeführt werden. Die Währungen EUR und GBP konnen in allen Positionen (links - Mitte - rechts) eingesetzt werden. Alle anderen Währungen müssen auf der rechten Seite eingefügt werden.

Deutsch

EUR GBP

• Alle 4 Eingabergrichtungen
  -Beliebige Position

CHF SEK NOK DKK PLN CZK RON

• Alle 4 Eingabergrichtungen
• Entlang der rechten Seite

SCT NIR HUF BGN

• Eingaberichtigung 1
• Entlang der rechten Seite

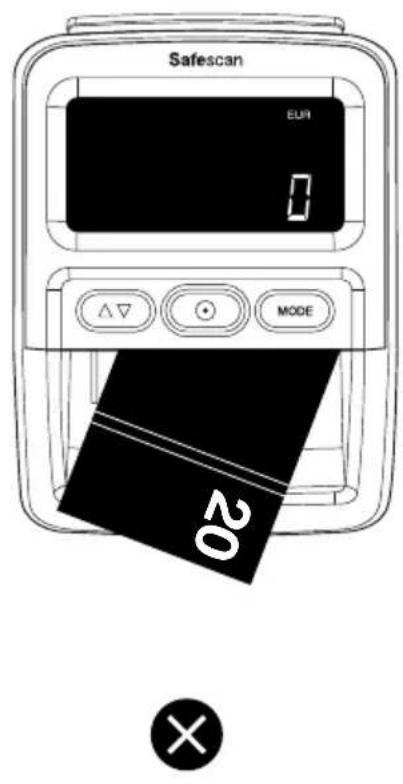

Vermeiden Sie es, die Banknotenschrag einzugeben, da dies zu Fehlern und Staus führt.

Richtung 1 Richtung 2 Richtung 3 Richtung 4

Hinweis: Sie können den mitgelieferten Banknotenaufkreber verwenden, um andere Währungen als EUR und GBP auszurichten.

5.2. Prüfmodus

Safescan 155-S hat 2 Prüfmodi:

Stückelungmodus: Anzeige des Wertes der zuletzt geprüften Stückelung auf dem Bildschirm.

Additionsmodus: Zählt die Anzahl und den Wert der nach Nennwerten sortierten Banknoten.

Drücken Sie MODE, um zwischen dem Stückelungs- und dem Hinuzfugen-Modus umzuschalten.

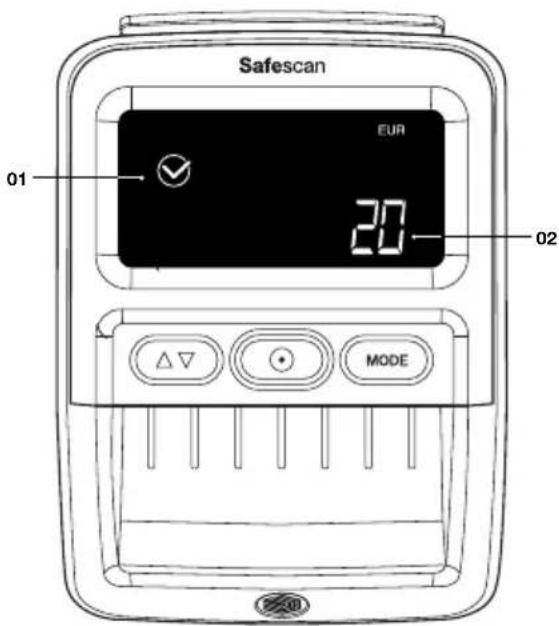

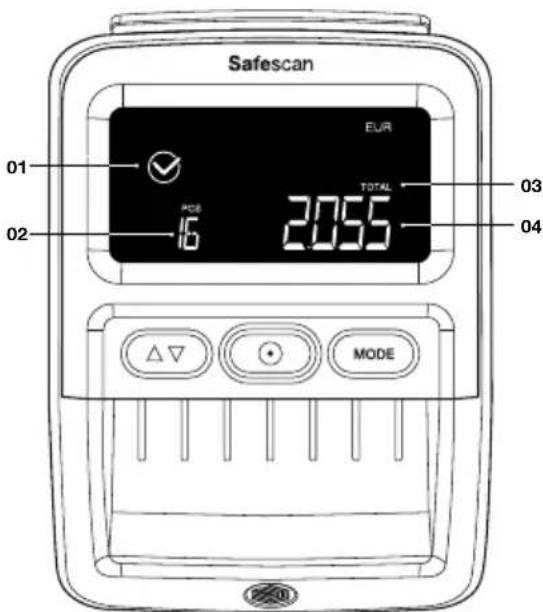

5.3. Prüfmodi-Informationsanzeige

Stückelungsmodus Additionsmodus

1. Korrekt verifiziertes Banknotensymbol
2. Stückelung der letzten geprüften Banknote

Der Wert der Stuckelung wird 2 Sekunden lang angezeigt, bevor er wieder auf 0 wechselt.

1. Korrekt verifiziertes Banknotensymbol
2. Gesamtzahl der verifzierten Banknoten
3. Total zeigt an, dass die Funktion ADD aktiviert ist.
4. Gesamtwert der geprüften Banknoten

Nach 30 Sekunden schaltet das Display in den Standby-Modus. Das Zählergebnis wird gespeichert, bis die Stromversorgung ausgeschaltet wird.

Wenn eine verdächtige Banknote erkannt wird, blinkt ein rotes Licht und ein Piepton ertont 3 Mal. Es wird ein Fehlercode angezeigt. Fehlermeldungen finden Sie in Kapitel 7.

5.4. Zählergebnisse prüfen

Im ADD-Modus ist es möglich, die Zählergebnisse pro Stückelung anzuzeigen.

Drücken Sie die Taste um die Ergebnisse pro gezahlte Stückelung anzuzeigen. Ein doppelter Piepton ertont, wenn die Ergebnisse aller Stückelungen angezeigt wurden.

HINWEIS: Nur im ADD-Modus verfügbar.

Deutsch

5.5. Zählergebnisselöschen 5.6 Fällschungsalarm

Ton AUS & EIN

Drücken Sie die Taste einmal, um die Zählergebnisse zu Löschen.

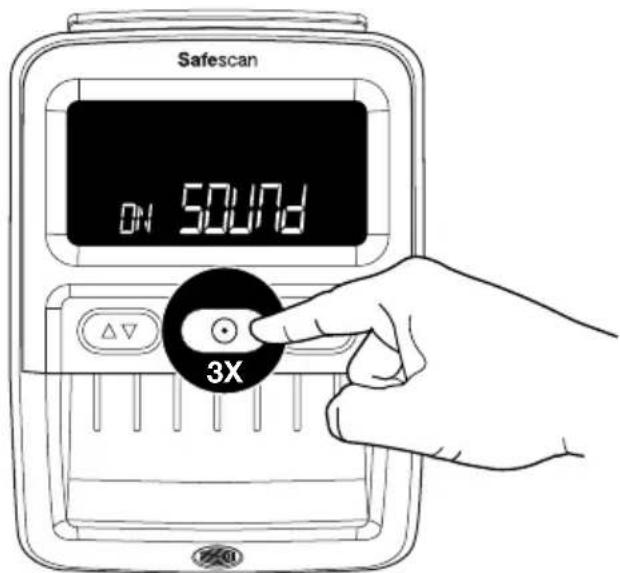

Drücken Sie die Taste 3 Mal, um alle TONE, einschließlich des Falschungsalarms, aus- und einzuschalten.

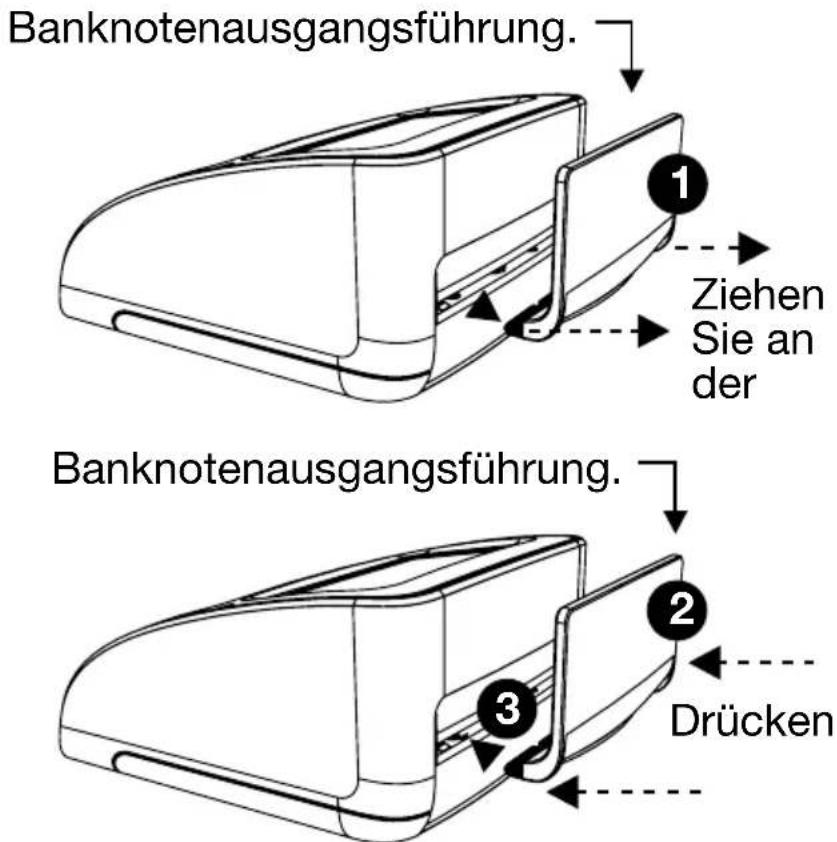

6. Entfernen der Banknotenausgangsführung

Die Banknotenausgangsführung ist standardmäßig auf dem 155-S montiert, da diese Teil die kleinstmögliche Stellfläche für das Gerät ermöglich. Falls Sie den Prüfer zum Zahlen größerer Mengen von Banknoten verwenden möchten, ist es better, die Banknotenausgangsführung zu entfernen, damit die Banknoten von der Rückseite her ausgegeben werden konnen (wie in Kapitel 3.2 beschrieben). Die Banknotenausgangsführung kann entfernt werden, indem sie einfach von der Rückseite her in 2 Schritten Herausgezogen wird.

1. Halten Sie die Seiten der Banknotenausgangsführung fest.
2. Ziehen Sie das Teil waagerecht heraus, bis es sich lost.
3. Die Banknotenausgangsführung kann durch einfaches Zurückschieben in die Schlitze zurückgeschoben werden.

7. Fehlermeldungen

E01 Fehler in der Banknotenlänge
E02/E03 Fehler bei den Eigenschaften der magnetischen Tinte
E04/E05 Fehler bei den Infraroteigenschaften
E06 Fehler in der Banknotenstände/Fehler bei doppelten Banknoten
E07 Schräge Banknote (Banknote wurde nicht gerade eingeführt)
E08 Metallischer Faden/Sicherheitsstreifenfehler
E09/E10/E11/E12 Infrarot-Fehler
E14/E22 Farbfehler
E20 Passierfehler/Banknoteneinschubfehler/Deckel ist offen oder nicht richtig geschlossen
E24 UV-Fehler

HINWEIS: Wenn Fehlercodes, die mit A oder P beginnen, während des Einschaltens auftreten, kontaktieren Sieitte das Safescan Customer Success Team: www.safescan.com/de/contact

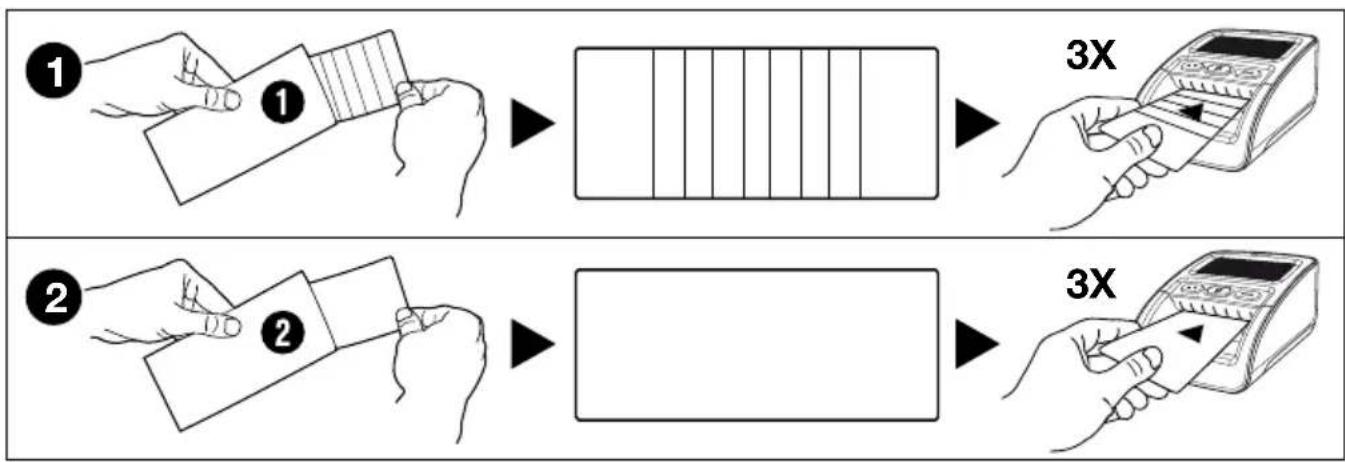

8. Reinigungsanweisungen

Reinigungskarten (optional) Sie können auch die Safescan Falsch geldprüfer-Reinigungskarten verwenden (Art.-Nr. 136-0545) von Safescan verwenden, um die Laufrollen und Magnetsensoren zu reinigen.

9. Währungs-Updates

Mini-USB-Kabel zum PC (erhaltlich auf safescan.com)

Micro SD-Karte

Besuchen Sie für weitere Informationen www.safescan.com/downloads

10. Zubehör

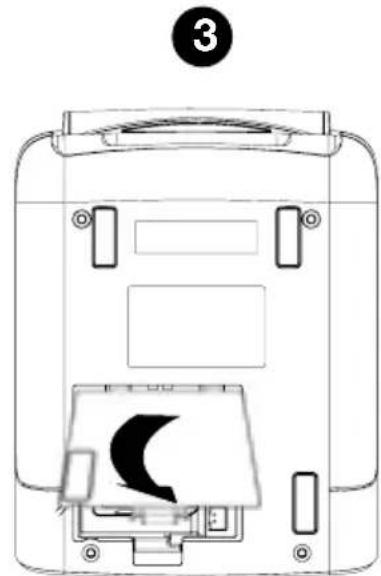

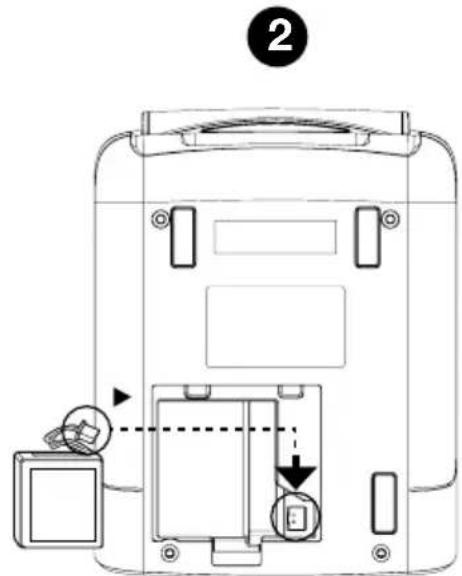

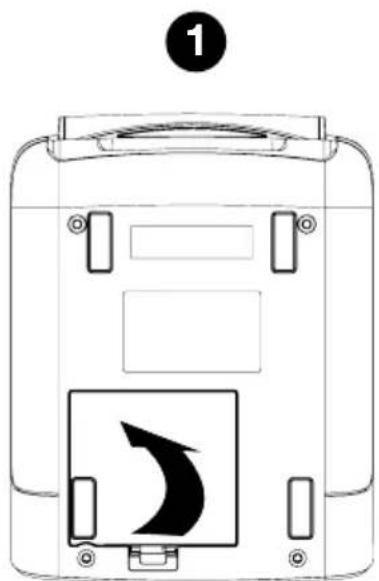

10.1. Inklusive wiederaufladbarer Batterie für den Safescan LB-105

10.2 Prüfmodi-Informationsanzeige

Der Batteriestatus wird beim Einsatz des Geräts in den ersten 5 Sekunden angezeigt.

Adapter verbunden

Der Akku wird geladen

Vollständig aufgeladen

Auf Batterie

Blinken.

Batterieleistung < 20%

Batterieleistung >50%

Vollständig aufgeladen

10.3. Banknotenstapler

Für Safescan 155-S ist ein optional erhältlicher Banknotenstapler als Zubehör verfügbar: Safescan RS-100. Diese Stapler kann gleichzeitig zum Erkennen, Zahlen und Stapeln von Banknoten verwendet werden. Die Banknoten werden ordentlich im Stapler aufbewahrt, bis Sie nach der Zahlung den gesamten Stapel auf einmal Herausnahmen können. Speichert bis zu 20 Banknoten

Deutsch

1. Entfernen Sie die Banknoten-Ausgangsführung aus dem Gerät.

1. Halten Sie den
   Stapler an der
   Rückseite des Geräts
   mit den „Zahnen"
   nach vorne und
   horizontal
   ausgerichtet.

1. Schieber den Sie den Stapler in den Schlitz. Der Stapler kann nun verwendet werden.

11. Sicherheitsanweisungen

Safescan 155-S

WARNING! Verbrennungen, elektrischer Schlag und Brandge-fahr durch Kurzschluss. Risiko einer schweren Verletzung

• Verwenden Sie niemals ein beschädigtes Netzgerät/Netz kabel.

• Verwenden Sie nur das mitgelieferte Netzkabel.

• Setzen Sie das Gerät, den Netzadapter oder das Netzka bel niemals Flüssigkeiten oder Feuchtigkeit aus.
• Fassen Sie das Netzteil niemals mit nassen Händen an und (trennen) Sie es nicht ab.
• Ziehen Sie den Netzstecker ab, wenn Sie das Gerät an eine andere Position bringen sollen.
• Halten Sie immer den Stecker fest, wenn Sie das Gerät von der Netzsteckdose abziehen,ziehen Sie niemals am Kabel.
• Verschüttten Sie keine Flüssigkeiten oder chemischen (Reinigungs-)Mittel auf dem Gerät.
• Sollten Flüssigkeiten auf das Gerät gelangen,ziehen Sie immer den Strom aus der Steckdose,entfernen Sie die Batterie (falls installiert) und Kontaktieren Sie Safescan fur Hilfe.

VORSICHT! Schaden

Um ein Auslaufen zu vermeiden. Nehmen Sie den Akku aus dem Gerät, wenn Sieihn langere Zeit nicht benutzen oder lagern.

• Diese Maschine enthalt bewegliche Teile. Niemals die beweglichen Teile berühren, wenn die Maschine eingeschaltet ist.
• Achten Sieitte daraufuf, dass keine Fremdkörper (Münzen, Buroklammern, Heftklammern) in die Maschine fallen, diese konnen die mechanischen Teile und Sensoren der Maschine blockieren oder beschädigen oder zerstoren und zum Erlöschen der Garantie führen.

HINWEIS! Aktualisieren des Geräts

Harten Sie darauf, dass keine Fremdkörper in das Geräte belangen.

e Maschine niemals auseinanderbauen.

• Stellen Sie die Maschine nicht in staubigen oder schmutzigem Umgebungen auf, da dies zu einer Sensor fehlfunktion führt.
• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird,ziehen Sie den Netzstecker aus der Steckdose, um eine mögliche Beschädigung des Geräts zu vermeiden.

BATTERIE LB-105 (optionales Zubehör)

WARNING! Verbrennungen, Brandgebung und Vergiftungen. Risiko einer schweren Verletzung

• Halten Sie die Batterie von Feuer, Hitze und Wasser fern.
  Vermeiden Sie es immer, die Batterie mit bloßen Handen zu berühren wenn die Batterie korrodiert ist oder wenn sie ausgelaufen ist.

VORSICHT! Beschädigung, Verschmutzung

Um ein Auslaufen zu vermeiden. Nehmen Sie den Akku aus dem Gerät, wenn Sieihn langere Zeit nicht benutzen oder lagern.

• Um Verschmutzung zu vermeiden. Entsorgen Sie die Batterien in Übereinstimmung mit den rtlichen Vorschriften.

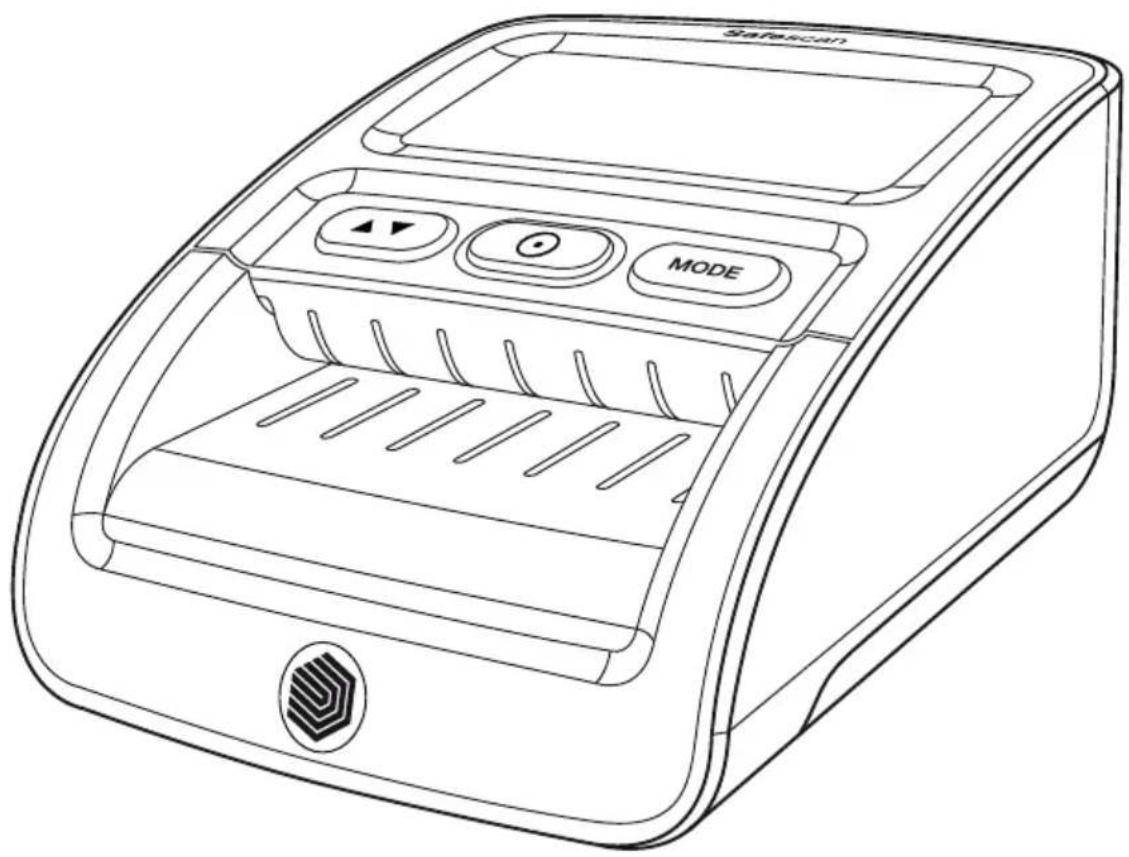

12. Eigenschaften

Unterstützte Währungen: EUR, GBP, CHF, SEK, NOK, DKK, PLN, CZK, RON, SCT, NIR, HUF, BGN

Abhängig vom installierten Währungs

paket. Besuchen Sie www.safescan.com

urweiterereInformationen.

Zahlmodi: Stückelungsmodus

Additionsmodus (Zahlmodus)

Erkennung der

Geschwindigkeit

Geschwindigkeit: 1 Sekunde

Erkennung von

Banknotenmerkmalen: MG, MT, IR, Farbe, Papierqualität,

Wasserzeichen, Lange, Dicke,

Netzadapter: 12V, 12 Watt, 1A

Netzbetriebsspannung: 100-240V - 50/60Hz 0,4A Max

Stromverbrauch: Weniger als 10 Watt

Maße (B x T x H): 120 x 156 x 76 mm
