155S - Detektor Safescan - Tasuta kasutusjuhend

Toote tüüp	Võltsitud rahatähtede detektor
Bränd	Safescan
Mudel	155S
Mõõdud (P x S x K)	120 x 156 x 76 mm
Toide	12V, 1A seinadapter
Elektritarbimine	Alla 10 vatti
Tuvastusrežiimid	Nimiväärtuse režiim, Lisa režiim (loendamine)
Tuvastuskiirus	1 sekund rahatähe kohta
Tuvastustehnoloogiad	MG, MT, IR, värv, paberi kvaliteet, vesimärk, pikkus, paksus
Aktsepteeritud valuutad	EUR, GBP, CHF, SEK, NOK, DKK, PLN, CZK, RON, SCT, NIR, HUF, BGN
Ekraan	Ekraan oleku, väärtuse ja rahatähtede arvu indikaatoritega
Võltsimishäire	Helisignaal ja vilkuv punane indikaator
Lisa funktsioon	Kontrollitud rahatähtede loendamine ja summeerimine
Rahatähtede väljastussuund	Ees (vaikimisi) või taga (valikuline)
Rahatähtede väljastusjuhik	Eemaldatav kasutamiseks valikulise virnastajaga
Hooldus	Puhastamine spetsiaalsete puhastuskaartidega (artikkel 136-0545)
Ohutus	Enne liigutamist lahutada vooluvõrgust; vältida vedelikke ja niiskust
Aku valikud	Valikuline aku LB-105
Üldine teave	Valuutade uuendamine USB või Micro SD kaardi kaudu

Korduma kippuvad küsimused - 155S Safescan

Kuidas muuta valuutat Safescan 155S-l?

Hoidke MODE nuppu all 2 sekundit, kuni valuuta indikaator hakkab vilkuma. Kasutage ∆/∨ nuppe soovitud valuuta valimiseks, seejärel oodake 2 sekundit kinnitamiseks.

Kuidas loendustulemusi kustutada?

Lisa režiimis vajutage üks kord kustutusnuppu (reset nupp) loendustulemuste kustutamiseks.

Mida teha, kui detektor kuvab veakoodi?

Veakoodid (nt E01, E02 jne) näitavad konkreetset probleemi (pikkus, tint, infrapuna jne). Täpse tähenduse saamiseks vaadake juhendi 7. peatükki. Püsiva vea korral võtke ühendust Safescan klienditeenindusega.

Kuidas puhastada võltsitud rahatähtede detektorit?

Kasutage Safescan puhastuskaarte (artikkel nr 136-0545) rullide ja magnetsensorite puhastamiseks. Vältige vedelikke või keemilisi puhastusvahendeid.

Kas Safescan 155S saab töötada akuga?

Jah, saab paigaldada valikulise aku (LB-105). See võimaldab kasutada ilma seinadapterita. Aku tase kuvatakse käivitamisel.

Kuidas helisignaali sisse või välja lülitada?

Vajutage kolm korda kustutusnuppu kõigi helide (sh võltsimishäire) sisse- või väljalülitamiseks.

Milliseid valuutasid Safescan 155S aktsepteerib?

Detektor aktsepteerib järgmisi valuutasid: EUR, GBP, CHF, SEK, NOK, DKK, PLN, CZK, RON, SCT, NIR, HUF, BGN. Uuenduste saamiseks külastage Safescan veebisaiti.

Kuidas uuendada detektori valuutasid?

Ühendage detektor arvutiga mini USB-kaabli kaudu või kasutage Micro SD-kaarti. Üksikasjalike juhiste saamiseks minge saidile www.safescan.com/downloads.

Millised lisaseadmed on 155S jaoks saadaval?

Lisaseadmete hulgas: virnastaja RS-100 II (automaatseks loendamiseks ja virnastamiseks), aku LB-105 ja puhastuskaardid (art. 136-0545).

Kuidas õigesti pangatähti sisestada?

EUR ja GBP puhul sisestage rahatäht mis tahes asendis ja suunas. Muude valuutade puhul sisestage paremalt küljelt. Vältige viltu sisestamist vigade ja ummistuste vältimiseks.

KASUTUSJUHEND 155S Safescan

Klopsake siin, avamaks juhendi prinditav versoon valitud keees.

1. Pakendi sisu

2

3

4

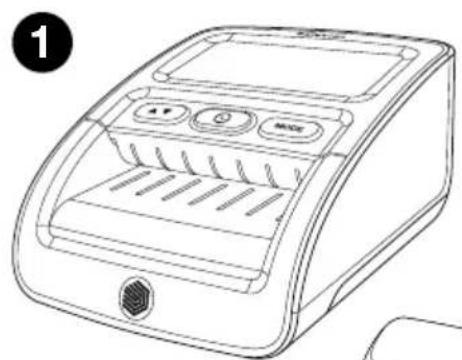

1. Safescan 155-S
2. Toiteadapter
3. Rahatahtede sisestamise juhiste kleebis
4. Alustamise infoleht/ohutusjuhised

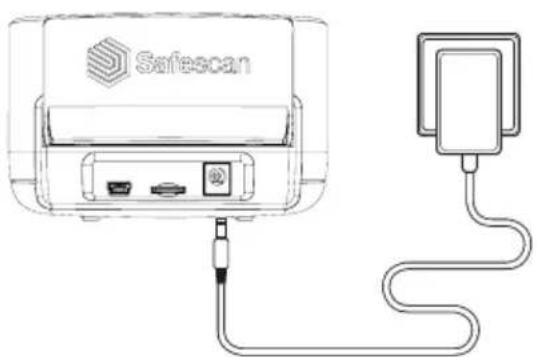

2. Toide SEES - ooterežiim

Uhendage toiteadapter
seadmega ja uhendage see
vooluvørku.

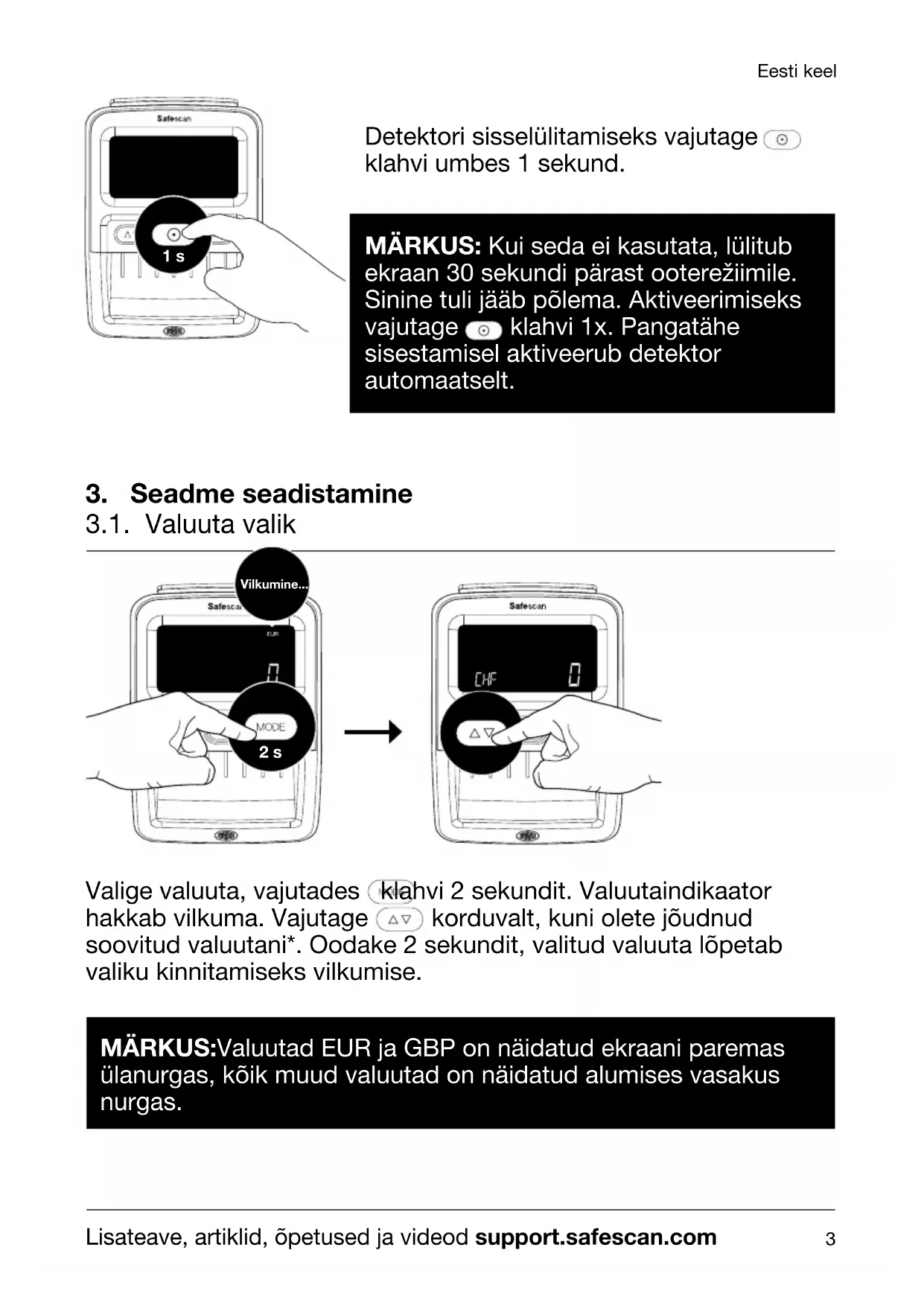

Detektori sisselulitamiseks vajutage klahvi umbes 1 sekund.

MÄRKUS: Kui seda ei kasutata, lülitub ekraan 30 sekundi pärast ooterežiimile. Sinine tuli jäab põlema. Aktiveerimiseks vajutage klahvi 1x. Pangatähesisestamisel aktiveerub detektor automaatelt.

3. Seadme seadistamine

3.1. Valuuta valik

Valige valuuta, vajutades klahvi 2 sekundit. Valuutaindikaator hakkab vilkuma. Vajutage korduvalt, kuni olete joudnud soovitud valuutani*. Oodake 2 sekundit, valitud valuuta lopetab valiku kinnitamiseks vilkumise.

MÄRKUS: Valuutad EUR ja GBP on näidatud ekraani paremas ülanurgas, kõik muud valuutad on näidatud alumises vasakus nurgas.

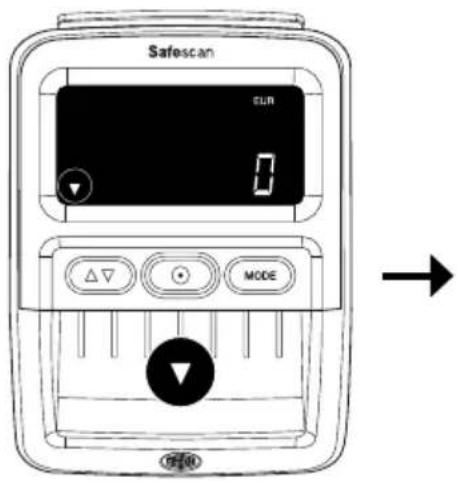

3.2. Pangatähe väljumissuund

Vaikimisi:Pangatähede väljumine esikülg ees. Määrake pangatahe väljumissuund, vajutades klahvi 2 sekundit.

Pangatahtede
väljumine
tagakülg ees.

Märkus: Soovitatav on pangatähtede valjumisjuhend eemaldada, kui valjumiseks on valitud pangatähtedet tagumine pool. Pangatähtede juhendi eemaldamine. Vt peatükki 5.

Märkus 2: Tagantpoolt valjumiseks sobib kõige paremini valikuline RS-100 pangatähtede virnastaja. RS-100 Artikkel 112-0695, lisateavet vt aadressilt safescan.com.

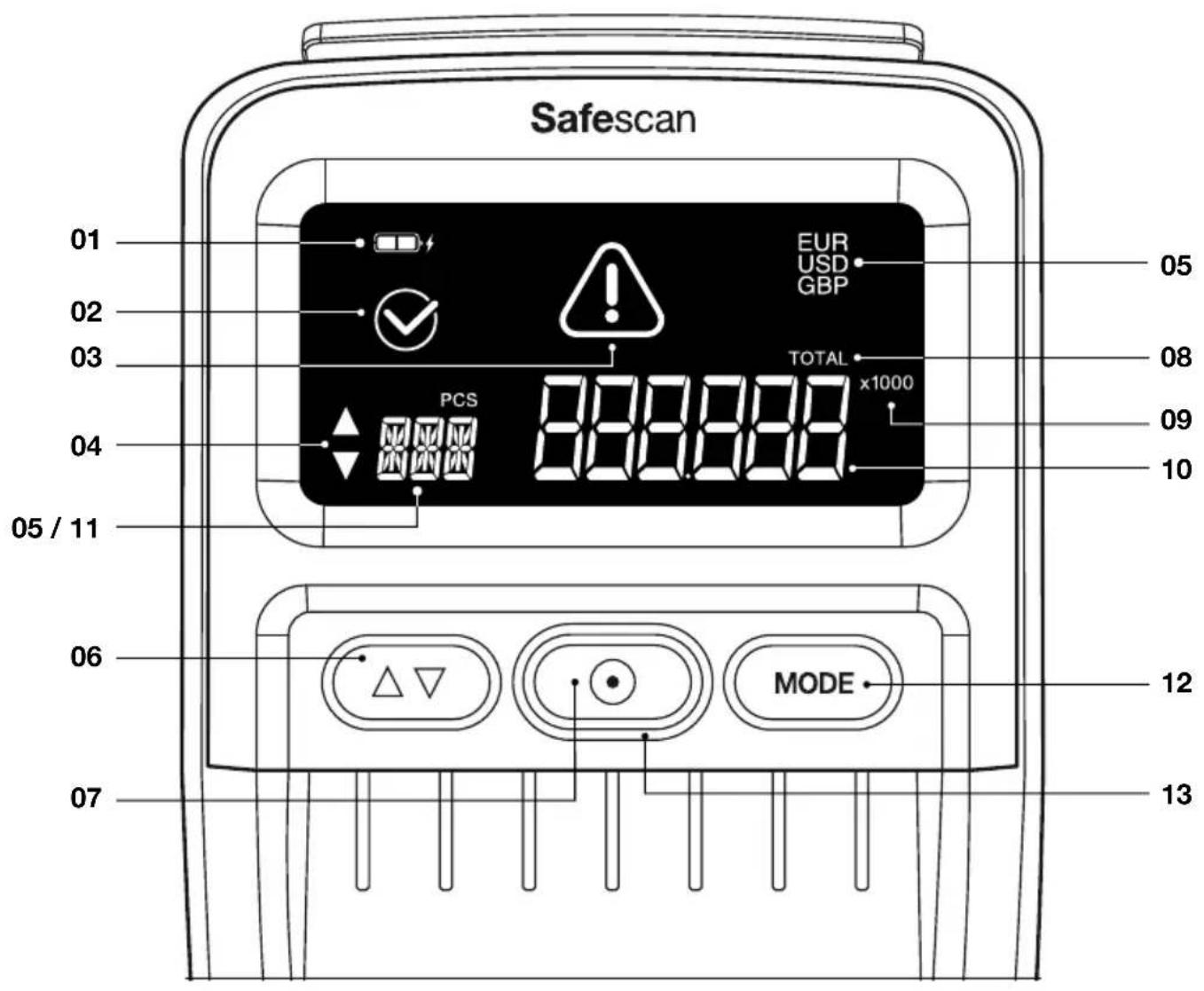

4. Ekraan ja juhtnupud

1. Aku oleku indikaator (kui aku on sisestatud)
2. Tuvastud pangatahe ikooni korrigeerimine
3. Veateate ikoon
4. Pangatahtede valjumissuna indikaator
5. Aktiveeritud valuuta
6. Pikk vajutus: Pangatähtede valjumissuuna valimine Luhike vajutus: Valuuta valimise režiimis: Lulitage LABI valuutade. Režiimis Add (Lisa): Naitab loendamistulemusi
7. Pikk vajutus: SEES/VÄLJAS Lühike vajutus: Režiimis Add (Lisa): Clear count results, In sleep (Puhasta loendustulemused, jõudeolekus): Aktiveerige törežiim

Eesti keel

1. Total (Kokku) naitab, et funktsoon ADD (LISA) on aktiveeritud
2. Indikatsion x100/1000: Konkreetsete valuutade suurtenimivärtuste jaoks
3. Skaneeritud pangatähtede koguvärtus (ainult lisamisrežiimis). Viimase skaneeritud pangatähe nimivärtus (ainult nimivärtuse režiimis)
4. Skaneeritud pangatahtede koguarv (ainult lisamisrežiimis)
5. Pikk vajutus: Avatud valuutavaliku režiim Lühike vajutus: Törežiimi muutmine
6. Sinine tuli: SEES/Ootel. Punane tuli: Viga

5. Kasutusjuhend

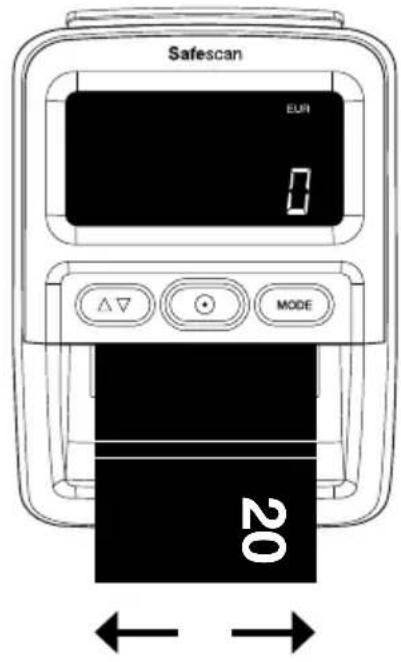

5.1. rahatahteede sisestamine

Turvælementide edukaks skaneerimiseks tuleb pangatahed sisestada öigel viisil. Kõik pangatahed tuleb sisestada otse ja öiges suunas. Valuutad EUR & GBP saab sisestada igas asendis (vasakul - keskel - paremal). Kõik muud valuutad tuleb sisestada paremasse serva.

EUR GBP

• Kõik 4 sisestamissuunda
• Üskõik millises asendis

CHF SEK NOK DKK PLN CZK RON

• Kõik 4 sisestamissuunda
• Möödaparemat külge

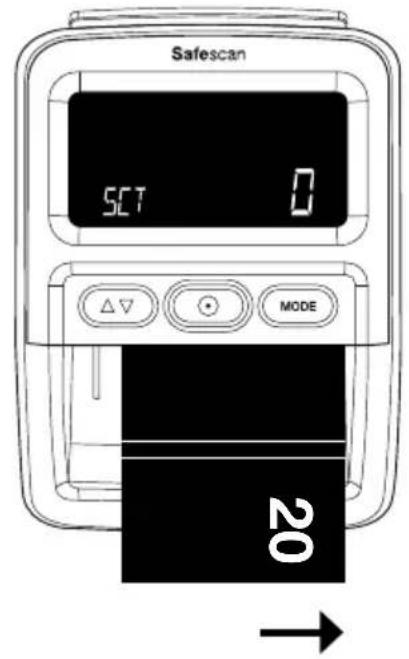

SCT NIR HUF BGN

• Sisestussuund 1
• Mööda paremat külge

Valtige pangatahtede sisestamistnurga all, see viib vigade ja ummistuteni.

Sound 1 Sound 2 Sound 3 Sound 4

Märkus: Saate kasutada kaasasolevat pangatahe vahelehe kleebst muude valuutade joondamiseks peale EUR ja GBP.

Nimivärtuse režim: Naitab ekraanil viimase kontrollitud nimetuse vaartust.

Lisamiscežiim: Naitab kontrollitud pangatähtede arvu ja väärust.

Vajutage MODE, et lulituda reziimi Denomination (Nimivärtus) ja Add (Lisa) vahel.

Nimivärtust näidatakse 2 sekundit enne 0 juurdenaasmist.

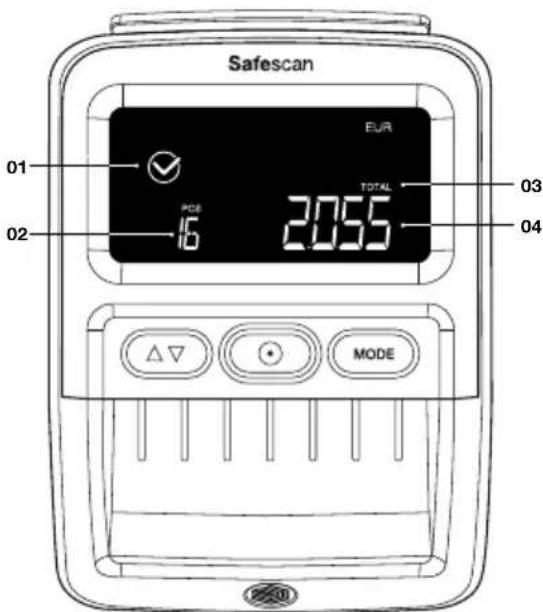

1. ōgesti kontrollitud pangatahe ikoon
2. Kontrollitud pangatähtede koguarpv
3. Total (Kokku) naitab, et funktsoon ADD (LISA) on aktiveeritud
4. Kontrollitud pangatahtede koguvärtus

30 sekundi pärast lulitub ekraan ooterežiimile. Loenduse tulemus salvestatakse, kuni toide on valja lulitatud.

Kahtlase pangatahe tuvastamisel vilgub punane tuli ja kõlab 3 korda piiks. Kuvatakse veakood. Veateateid vaadake 7. peatükist.

5.4. Kontrolli loendamistulemusi

Vajutage nuppu, et naha loendatud nimivärtuste tulemusi.
Kui kõigi nimivärtuste tulemused on naidatud, kostub topelpiiks.

MÄRKUS: Saadaval ainult LISAMISrežiimis.

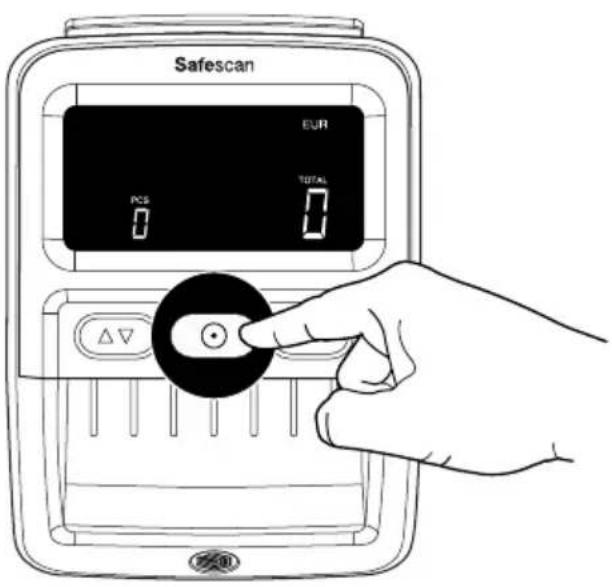

5.5. Loendamistulemustekustutamine

Loendustulemuste
kustutamiseks vajutage üks
kord klahvi.

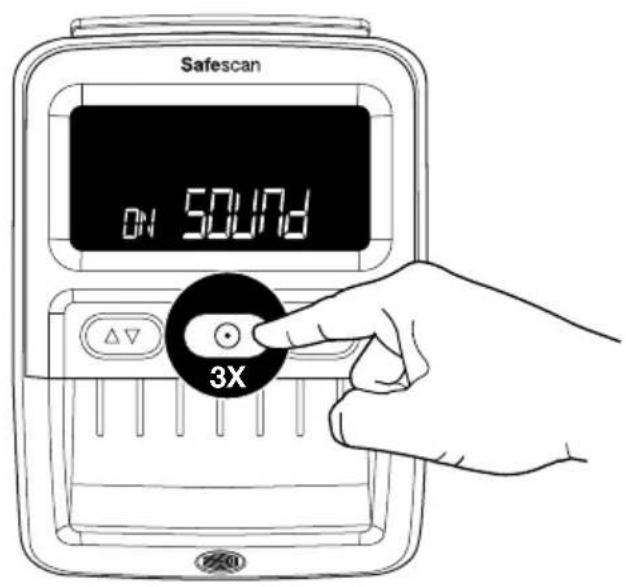

5.6. Völtsingu alarmi heli VÄLJAS ja SEES

Vajutage klahvi 3 korda, et lulitada koik helid valja/sisse, sealhulgas volsingualarm.

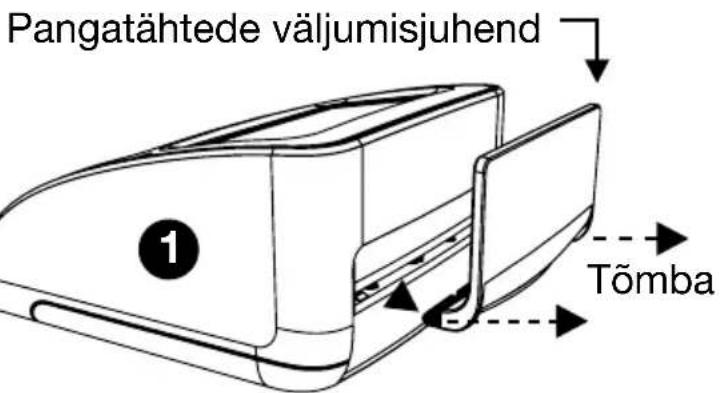

6. Pangatähtede väljumisjuhi eemaldamine

Pangatahtede väljumisjuhend on vaikimisi paigaldatud 155-S-le, kuna see voimaldab seadmel omada voimalikult väikest jalajälge. Juhul kui soovite kasutada detektorit suuremate pangatahtede loendamiseks, on parem eemaldada pangatahtede väljumisjuhend, et lasta pangatahtedel väljuda tagaküljelt (vt ptsk 3.2). Pangatahtede väljumisjuhendi eemaldamiseks tommake see tagaküljelt lihtsalt 2 sammuga välja.

Eesti keel

1. Hoidke pangatähtede valjumisjuhi külgedest kinni.
2. Tömmake osa horisontaalselt valja, kuni see lahti tuleb.
3. Pangatahtede väljalaske juhi saab tagasi asetada, likates selle lihtsalt pesadesse tagasi.

7. Törkekoodid

E01 Pangatahe pikkuse viga
E02/E03 Magnetilise tindi omaduste torge
E04/E05 Intrapuna omaduste torge
E06 Pangatahe paksuse viga /topelt pangatahe viga
E07 Viltune pangataht (pangataht ei olnud otse sisestatud)
E08 Metalkeerme /kaitseriba torge
E09/E10/E11/E12 Infrapuna viga
E14/E22 Väriviga
E20 Lübimise viga / Pangatahe sisestamise viga / Kaas on avatud voi ei ole korrektseit suletud
E24 UV viga

MÄRKUS: Kui sisselülitamise ajal ilmnevad veakoodid, mis algavad tãhega A või P, võtke ühendust Safescani klienditeenindusega: www.safescan.com/contact

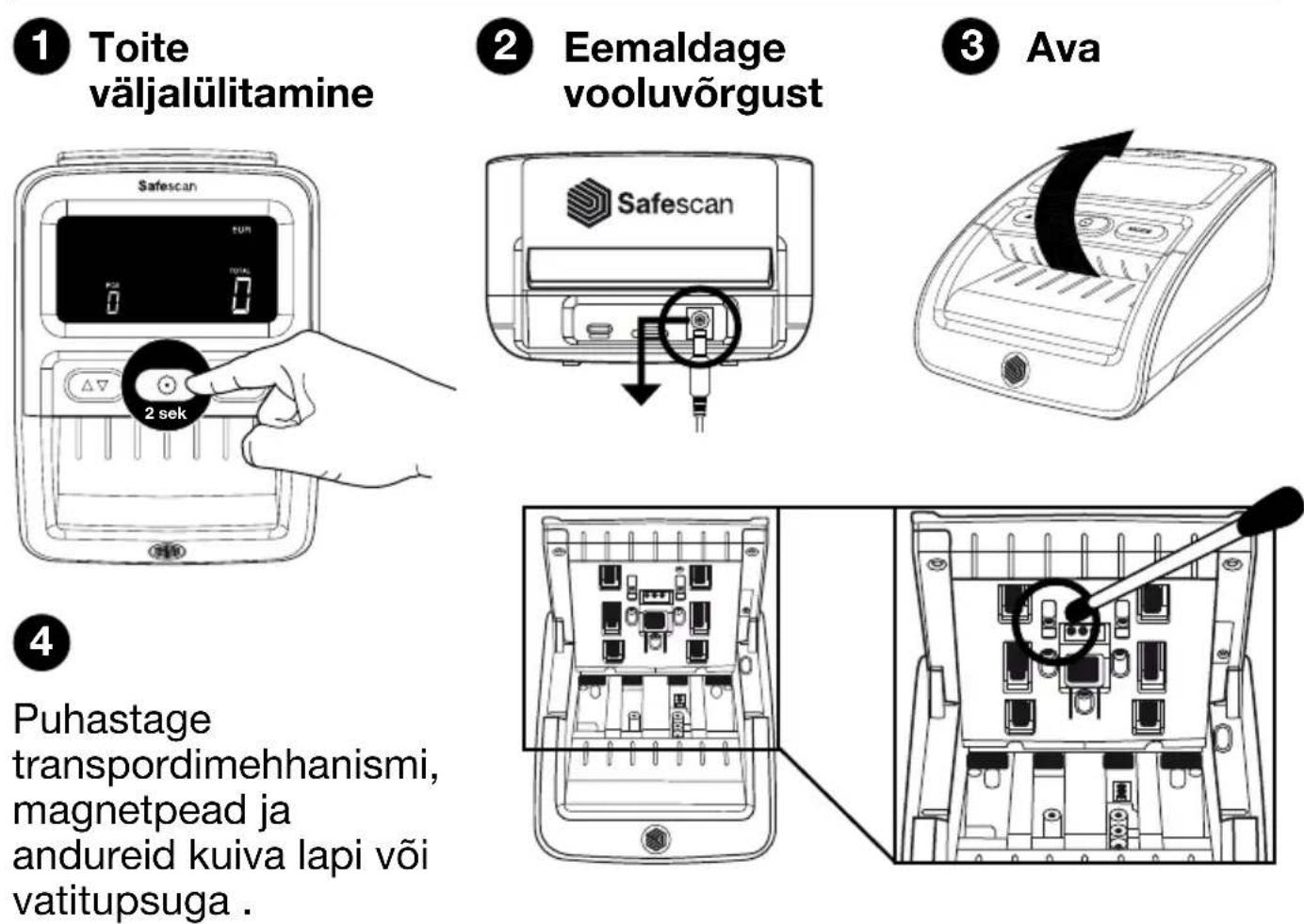

8. Puhastusjuhised

C kallutuskaardid (valikuline) Võite kasutada ka Safescan võltsingudetektori puhastuskaarte (osa nr. 136-0545), et puhastada rulliku rattaid ja magnetilisi andureid.

9. Valuutauendused

Mini USB-kaabel arvutisse (saadaval aadressil safescan. com)

Micro SD-kaart

Lisateavet leiate

aadressilt

www.safescan.com/

downloads

10. Tarvikud

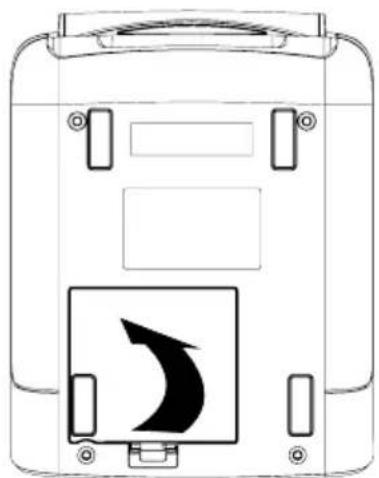

10.1. Safescan LB-105 aku

1

2

3

Aku olekut näidatakse seadme käivitamise ajal esimese 5 sekundi jooksul.

Adapter on ühendatud

Akut laetakse

Täielikult laetud

Akutoitel

Vilkumine...

Aku laetus < 20%

Aku laetus >50%

Täielikult laetud

Safescan 155-S jaoks on saadaval lisavarustusesse kuuluv pangatähtede virnastaja tarvik: Safescan RS-100. Seda virnastajat saab kasutada pangatähtede tuvastamiseks, loendamiseks ja virnastamiseks samal ajal. Pangatähti hoitakse korralikult virnastajas, kuni saate kogu virna kohe pärast loendamist välja vötta. Virnastaja vöib sisaldada kuni 20 pangatähte.

Eesti keel

1. Eemaldage seadmest pangatahe valjumisjuhik.

1. Hoidke virnastajat seadme tagakuljel nii, et "hambad" on suunatud ettepoole ja horisontaalselt.

HOIATUS! Pöletused, elektrilöök ja tuleoht lühise:tottu. Tõsise vigastuse oht

• Arge kunagi kasutage kahjustatud toiteadapterit/toitejuhet.
• Kasutage alati ainult kaasasolevat toiteadapterit.
• Arge kunagi jätke seadet, toiteadapterit vōi juhtmeid vedelike lahedusse vōi niiskuse kättte ega puudutage neid margade kätega.
• Arge kunagi puudutage toiteadapterit ega ühendage seda margade kätega.
• Eemaldage seade alati vooluvorgust, kui soovite seda teise asendisse liigutada.
• Hoidke alati pistikust kinni kui eemaldate seadme vooluvörgust, ärge kunagi juhtmest tommake.
• Arge valage seadmele vedelikke ega keemilisi (puhastus) vahendeid.
• Kui seadmele satub vedelikku, eemaldage alati toiteallikas vooluvorgust, eemaldage aku (kui see on paigaldatud) ja põrduge abi saamiseks Safescani poole.

ETTEVAATUST! Kahju

• Lekke vältimiseks. Pikaajalise mittekasutamise voi houstamise korral eemaldage aku seadmest.
• See masin sisaldab poörlevaid osi. Arge kunagi puudutage liikuvald osi, kui masin on sisse lulitatud.
• Veenduge, et masinasse ei satuks võörkehasid (munte, paberiklambreid, klambreid jne), mis võivad blokeerida masina mehaanilisi osi ja andureid ning neid kahjustada või lõhkuda ja garantii kehtetuks muuta.

PANGE TÄHELE! Seadme kahjustamise oht

• Veenduge, et seadmesse ei satuks võörkehi.
  Ärge kunagi võtke seadet lahti.
• Arge kasutage masinat tolmuses vōi määrdunud keskkonnas, kuna see vōib pōhjustada anduri talitlushäireid.
• Kui masinat ei kasutata pikka aega, eemaldage toitepistik seinakontaktist, et vältna seadme voimalikku kahjustamist.

HOIATUS! Pöletused, tuleoht ja mürgistus. Tõsise vigastuse oht

• Hoidke akusid alati eemal tulest, kuumusest ja veest
• Vältige alati aku puudutamist paljaste kätega, kui aku on korrodeerunud vöi kui see on lekkinud.

ETTEVAATUST! Kahjustused, saaste

• Lekke vältimiseks. Pikaajalise mittekasutamise voi houstamise korral eemaldage aku seadmest.
• Saaste vältimiseks. Körvaldage akud vastavalt kohalikele eeskirjadele.

12. Spetsifikatsionid

Toetatud valuutad: EUR, GBP, CHF, SEK, NOK, DKK, PLN, CZK,RON,SCT, NIR, HUF, BGN Olenevalt installitud valuutapaketist. Kattesaadavuse kohta vt www.safescan.com) Loendamisreziimid: Nimivärtuse reziim Lisamisreziim (loendamisreziim) Tuvastamise kiirus: 1 sekund Pangatähtede odaduste tuvastamine: MG, MT, IR, värv, paberikvaliteet, vesimärk, pikkus, paksus, Toiteadapter: 12 V, 12 W, 1 A Vörgu toöpinge: 100-240 V - 50/60 Hz 0,4 A max Energiatarve: Alla 10 W Möötmed (L x S x K): 120 x 156 x 76 mm

Käyttoohje

Suomi

155-S

Akkumulator tõltöttsege < 20%

Akkumulator tõltötsége >50%

Teljesen feltöltve

10.3. Bankjegytartó
