BRUKSANVISNING 155S Safescan

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

3. Etikett för sedlarnas inmatningsriktning

4. Kom igång-broschyr/säkerhetsanvisningar

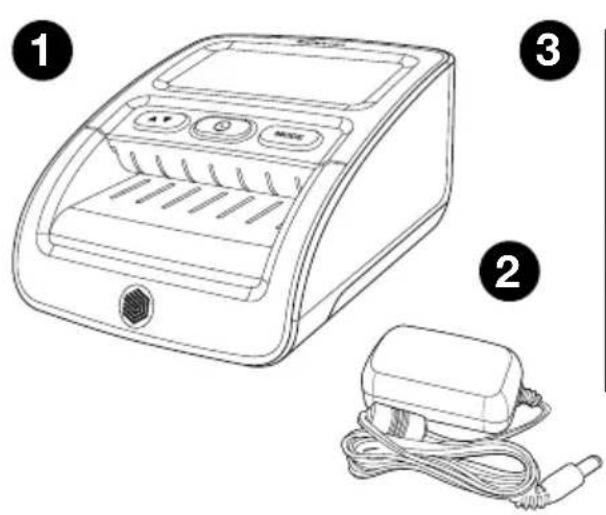

1. Förpackningens innehåll

Klicka här för att öppna en utskrivbar version av manualen på valt språk. Utskriftsversion

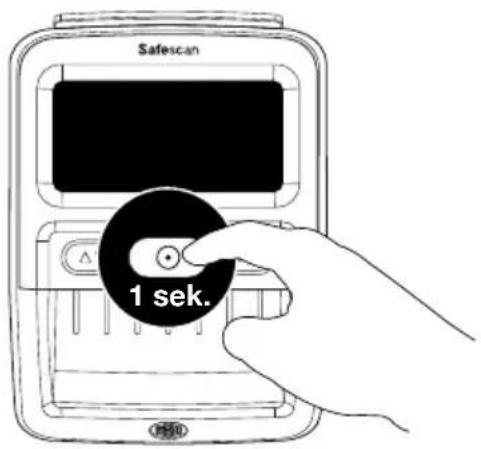

2. Ström PÅ/vänteläge

Anslut nätadaptern till enheten och plugga in den i eluttaget.

1. Anslut enheten och strömadaptern.2. Slå på enheten och välj valuta.3. Stoppa in sedlarna.

100Mer information, artiklar, handledningar och videor på support.safescan.com

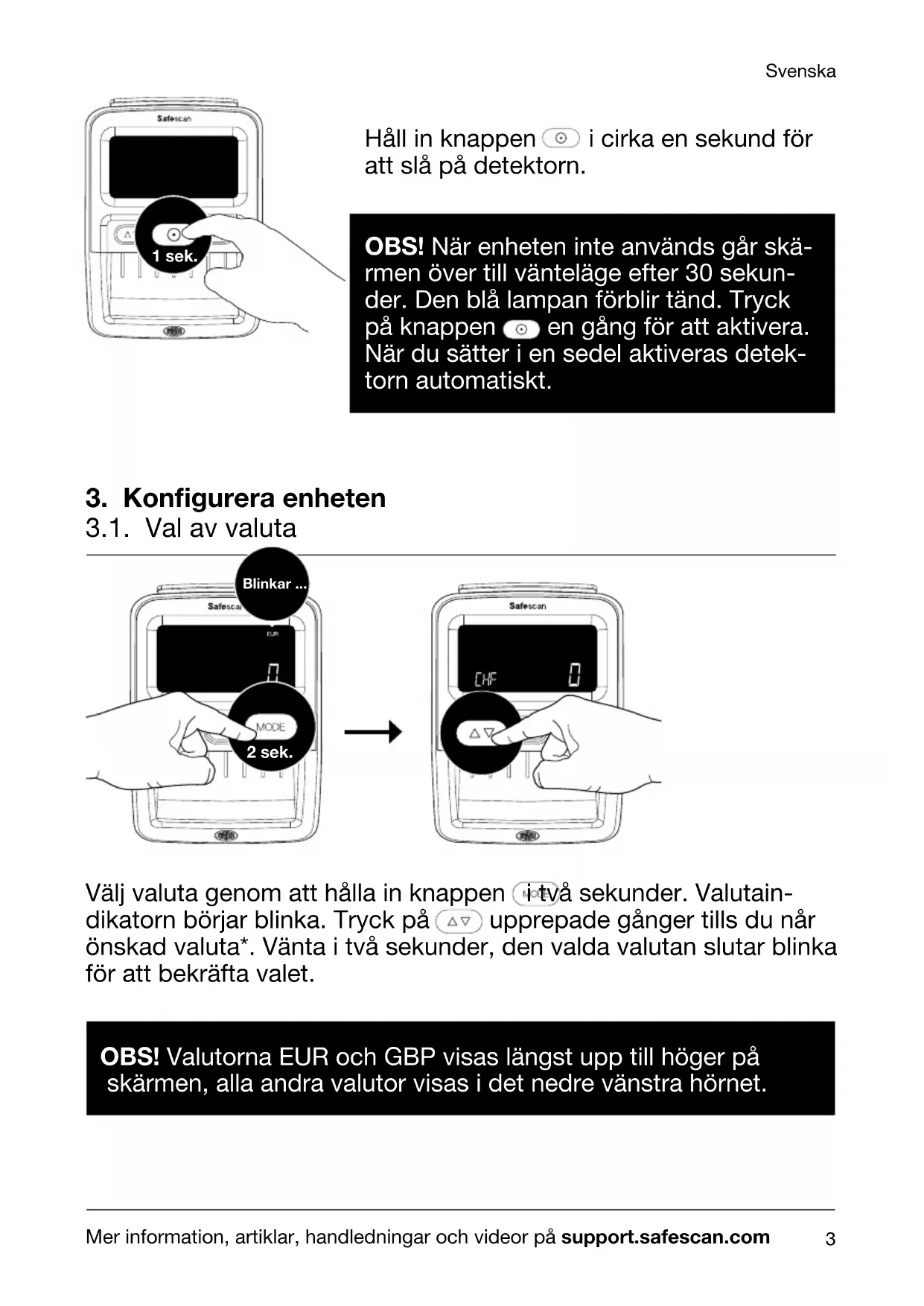

Svenska OBS! När enheten inte används går skä- rmen över till vänteläge efter 30 sekun- der. Den blå lampan förblir tänd. Tryck på knappen en gång för att aktivera. När du sätter i en sedel aktiveras detek- torn automatiskt. Håll in knappen i cirka en sekund för att slå på detektorn. 1 sek. OBS! Valutorna EUR och GBP visas längst upp till höger på skärmen, alla andra valutor visas i det nedre vänstra hörnet.

3. Konfigurera enheten

3.1. Val av valuta Blinkar... 2 sek. Välj valuta genom att hålla in knappen i två sekunder. Valutain- dikatorn börjar blinka. Tryck på upprepade gånger tills du når önskad valuta*. Vänta i två sekunder, den valda valutan slutar blinka för att bekräfta valet.Mer information, artiklar, handledningar och videor på support.safescan.com

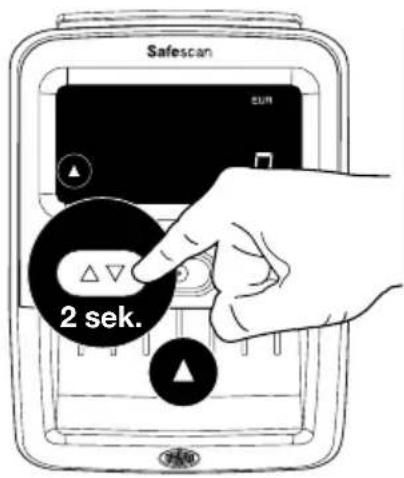

Svenska Obs! Det rekom- menderas att ta bort utmatnings- guiden om den bakre sedelutmat- ningen väljs. An- visningar för att ta bort sedelguiden nns på kapitel 5. Obs 2! Utmatning på baksidan fungerar bäst med sedelstaplaren RS- 100 (tillval). RS-100 artikel 112-0695, se safescan.com för mer information. 3.2. Sedlarnas utmatningsriktning Standard:Sedelut- matning på framsi- dan. Ställ in sedelns utmatningsriktning genom att hålla in knappen i två sekunder. Sedelutmatning på baksidan. 2 sek.

2Mer information, artiklar, handledningar och videor på support.safescan.com

4. Skärm och kontroller

01. Batteristatusindikator (när batteriet är isatt)

02. Ikon för korrekt upptäckt sedel

03. Ikon för felmeddelande

04. Indikator för sedelutmatningsriktning

06. Långt tryck: Val av sedelutmatningsriktning

Kort tryck: I läget för val av valuta: Växla igenom valutor. I adderingsläge: Visa räkneresultat

07. Långt tryck: PÅ/AV

Kort tryck: I adderingsläge: Rensa räkneresultat, I viloläge: Aktivera driftläge

06Mer information, artiklar, handledningar och videor på support.safescan.com

08. Total anger att adderingsfunktionen är aktiverad

09. Indikering x100/1000: För stora valörsiffror av specika valutor

10. Totalt värde av skannade sedlar (endast i adderingsläge). Valör

av senast skannad sedel (endast i valörläge)

11. Totalt antal skannade sedlar (endast i adderingsläge)

12. Långt tryck: Öppna läget för val av valuta

Kort tryck: Ändra driftläge

13. Blå lampa: PÅ/vänteläge. Röd lampa: Fel

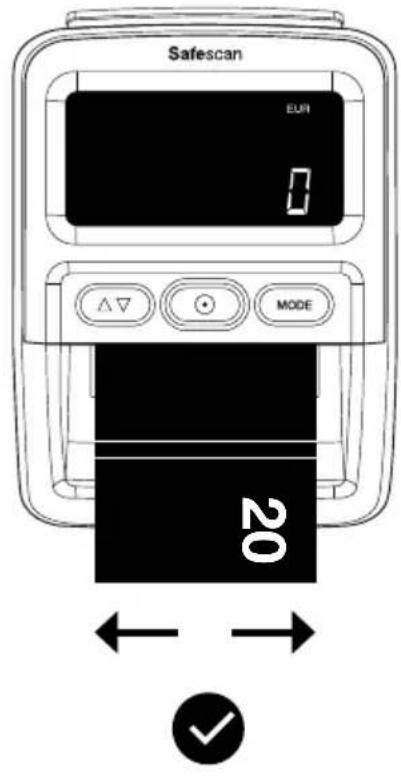

Sedlar måste matas in på rätt sätt för att säkerhetsfunktionerna ska kunna skannas. Alla sedlar måste matas in utsträckta och i rätt inmatningsriktning. Valutorna EUR och GBP kan matas in i alla positioner (vänster – mitt – höger). Alla andra valutor måste matas in längs den högra sidan.

5. Driftsanvisningar

5.1. Mata in sedlarMer information, artiklar, handledningar och videor på support.safescan.com

RON – Alla fyra in-mat- ningsriktningar – På höger sida

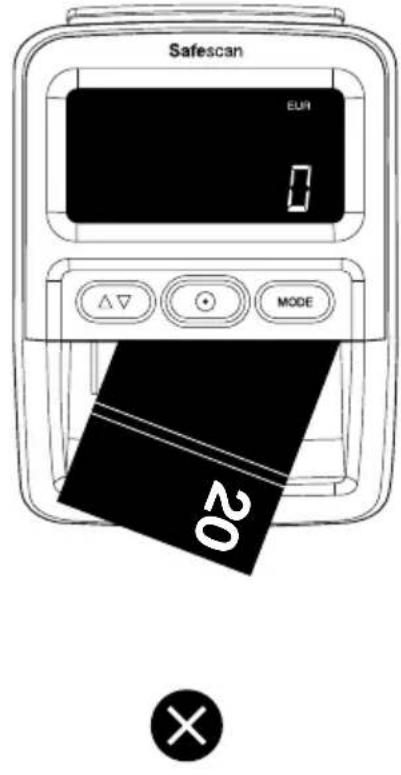

BGN – Inmatningsrikt- ning 1 – På höger sida EUR GBP – Alla fyra in-mat- ningsriktningar – Valfri position Undvik att mata in sedlar vinklade, detta leder till fel och stopp.

20Mer information, artiklar, handledningar och videor på support.safescan.com Svenska Inmatningsriktningar Riktning 1 Riktning 2 Riktning 3 Riktning 4

Baksida Obs! Du kan använda den medföljande inmatningsetiketten för att passa in andra valutor än EUR och GBP. 5.2. Detekteringslägen Safescan 155-S har två detekteringslägen: Valörläge: Visar värdet av den senast verierade valören på skärmen. Adderingsläge: Visar antalet och värdet av verierade sedlar. Tryck på för att växla mellan valörläge och adderingsläge.Mer information, artiklar, handledningar och videor på support.safescan.com

Svenska 5.3. Information som visas i detekteringslägen

01. Ikon för korrekt

02. Totalt antal verierade

adderingsfunktionen är aktiverad

04. Totalt värde av verie-

rade sedlar Efter 30 sekunder övergår skärmen till vänteläge. Räkneresultatet lagras tills enheten stängs av.

01. Ikon för korrekt

02. Valör av den senast

verierade sedeln Valörsiffran visas i två sekunder och ändras sedan tillbaka till noll. Valörläge AdderingslägeMer information, artiklar, handledningar och videor på support.safescan.com

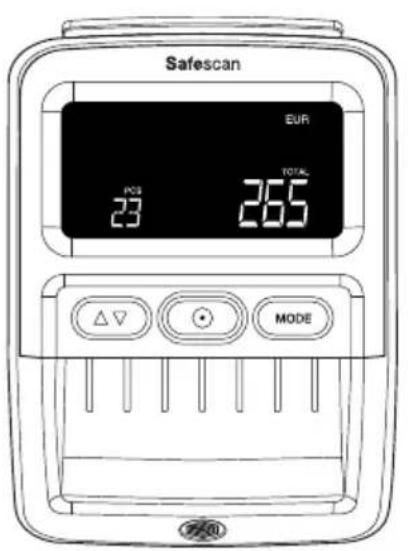

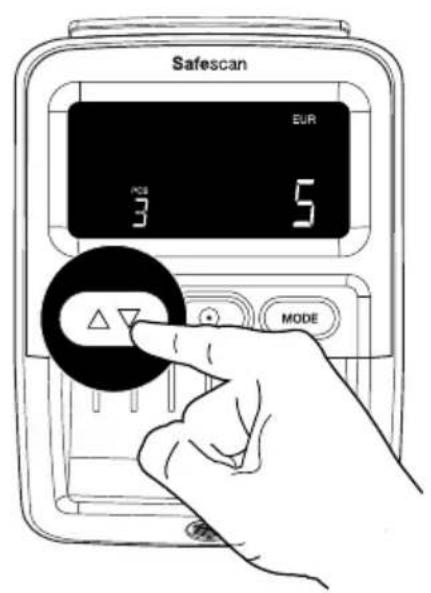

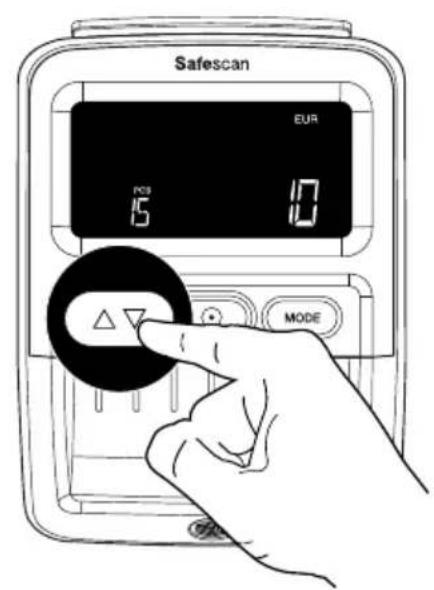

Svenska När en misstänkt sedel upptäcks blinkar en röd lampa och en ljudsignal hörs tre gånger. En felkod visas. För felmeddelanden, se kapitel 7. Tryck på knappen för att se resultaten per räknad valör. En dubbel ljudsignal hörs när resultaten av alla valörer har visats. I adderingsläget är det möjligt att se räkneresultaten per valör. 5.4. Kontrollera räkneresultat OBS! Endast tillgänglig i adderingsläge.Mer information, artiklar, handledningar och videor på support.safescan.com

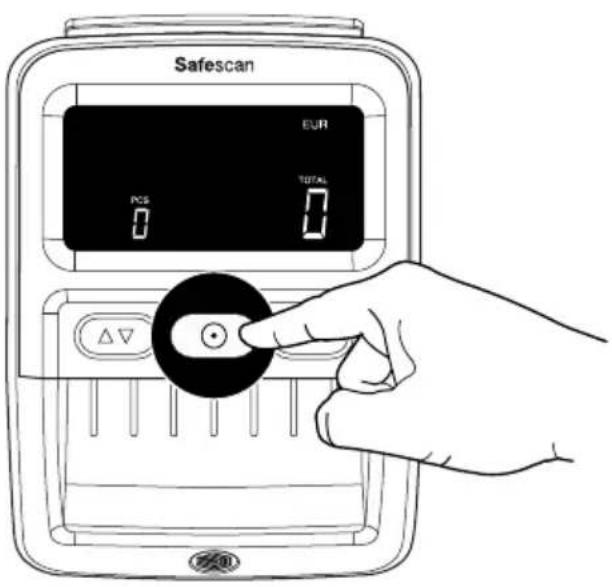

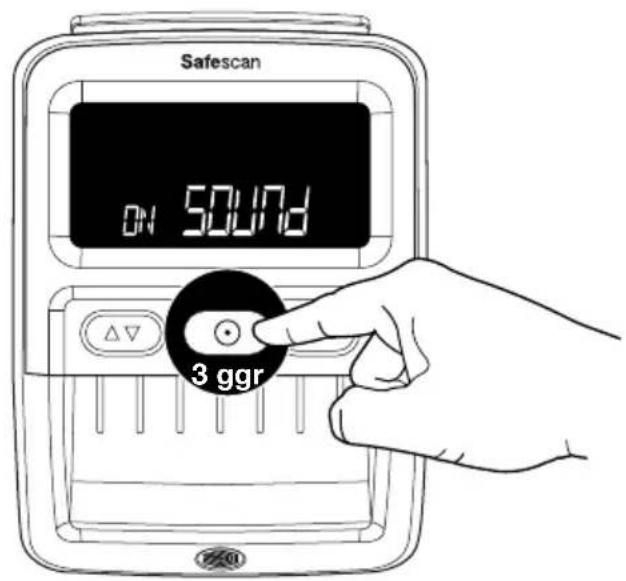

Svenska 5.5. Rensa räkneresultat 5.6. Förfalskningslarm, ljud AV och PÅ Tryck på knappen en gång för att rensa räkneresultaten. Tryck på knappen tre gånger för att stänga av/slå på alla ljud inklusive förfalskningslarmet. 3 ggr

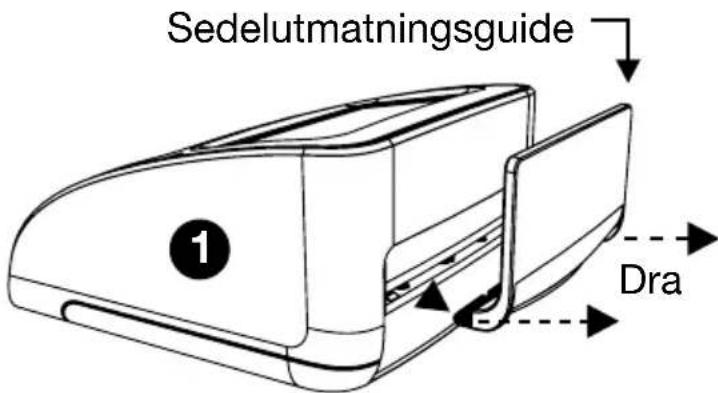

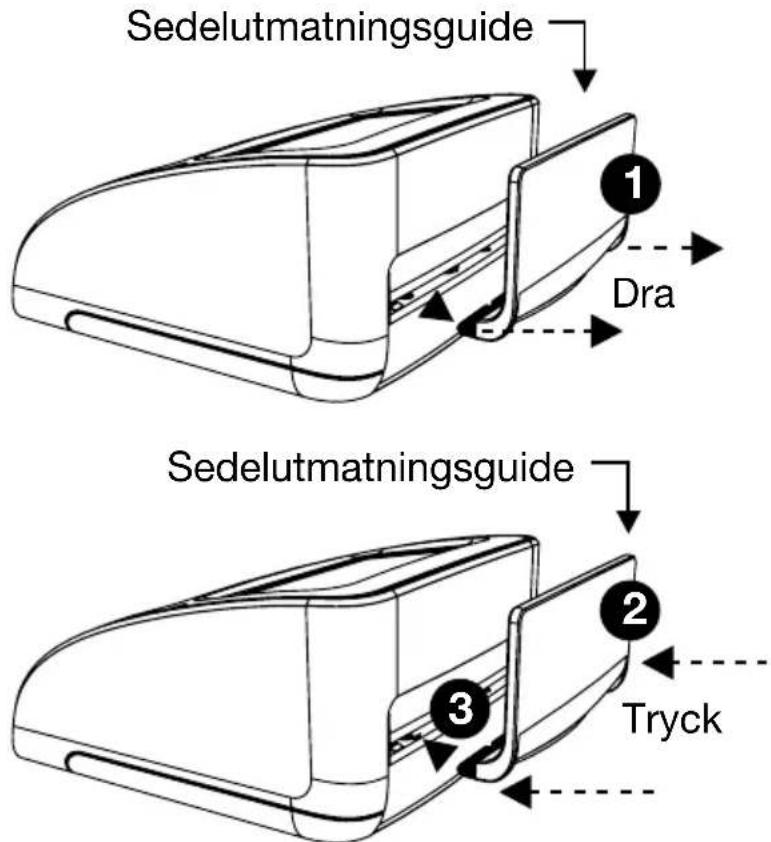

6. Ta bort sedelutmatningsguiden

Sedelutmatningsguiden är monterad på 155-S som standard ef- tersom denna del gör att enheten tar upp minsta möjliga plats. Om du vill använda detektorn för att räkna större mängder sedlar är det bättre att ta bort sedelutmatningsguiden så att sedlarna kan kom- ma ut på baksidan (som beskrivs i kapitel 3.2). Sedelutmatnings- guiden kan tas bort genom att helt enkelt dra ut den ur fästet från baksidan i två steg.Mer information, artiklar, handledningar och videor på support.safescan.com

1. Håll i sidorna av sede-

kan placeras tillbaka genom att helt enkelt trycka tillbaka den i spåren.

E01 Fel på sedellängd E02/E03 Fel på magnetiska bläckets egenskaper E04/E05 Fel på infraröda egenskaper E06 Fel på sedeltjocklek/dubbel sedel E07 Vinklad sedel (sedeln matades inte in rak) E08 Fel på metallband/säkerhetsremsa E09/E10/E11/E12 Infrarött fel E14/E22 Färgfel E20 Passeringsfel/fel vid inmatning av sedel/lock öppet eller inte ordentligt stängt E24 UV-fel OBS! Om felkoder som börjar med A eller P uppstår under påslagning, kontakta kundframgångsteamet på Safescan: www.safescan.com/contactMer information, artiklar, handledningar och videor på support.safescan.com Svenska Stäng av

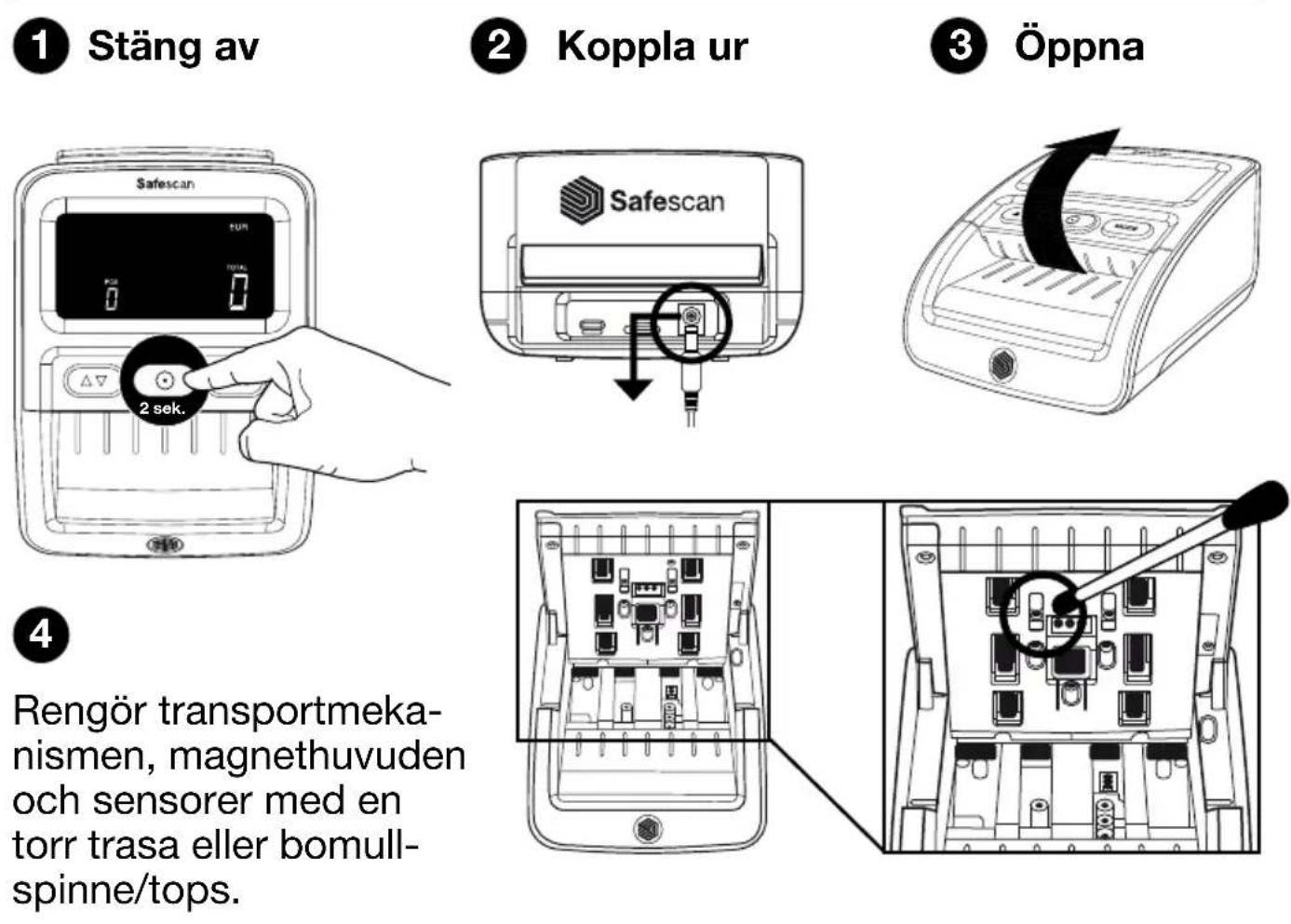

8. Rengöringsanvisningar

Rengör transportmeka- nismen, magnethuvuden och sensorer med en torr trasa eller bomull- spinne/tops. Rengöringskort (tillval). Du kan även använda rengöringskort för sedeldetektorer från Safescan (art.nr 136-0545) för att rengöra rullhjul och magnetiska sensorer.

3 ggr 3 ggr 4Mer information, artiklar, handledningar och videor på support.safescan.com Svenska

9. Valutauppdateringar

Mini USB-kabel till dator (tillgänglig på safescan.com) Micro SD-kort Mer information nns

2 3Mer information, artiklar, handledningar och videor på support.safescan.com

Svenska Batteriet laddas Fulladdat Adapter ansluten Batteridriven Batteriets status visas under de första fem sekunderna från det att enheten startas. Batteriström < 20% Batteriström > 50% Fulladdat Blinkar... Blinkar... 10.2. Information som visas i detekteringslägen 10.3. Sedelstaplare För Safescan 155-S finns en sedelstaplare som tillbehör: Safescan RS-100. Denna staplare kan användas för att detektera, räkna och stapla sedlar, allt på samma gång. Sedlarna förvaras omsorgsfullt i staplaren tills du tar ut hela stapeln på en gång efter räkningen. Staplaren kan innehålla upp till 20 sedlar.Mer information, artiklar, handledningar och videor på support.safescan.com

ningsguiden från enhe- ten.

3. Skjut in staplaren i

spåret. Staplaren är redo att användas.

2. Håll staplaren på

plats på enhetens baksida med tänder- na vända framåt och horisontellt.Mer information, artiklar, handledningar och videor på support.safescan.com

Svenska Safescan 155-S VARNING! Risk för brännskador, elektriska stötar eller brand på grund av kortslutning. Risk för allvarlig skada. – Använd aldrig en skadad nätadapter/nätsladd. – Använd endast den medföljande nätadaptern. – Utsätt aldrig enheten, nätadaptern eller nätsladden för vätska eller fukt. – Vidrör aldrig, koppla aldrig ur och anslut aldrig nätadaptern med våta händer. – Koppla alltid ur enheten från eluttaget om du ska ytta den till en annan plats. – Håll alltid i kontakten när du kopplar ur enheten från eluttaget, dra aldrig i sladden. – Spill aldrig vätskor eller kemiska (rengörings-) medel på enheten. – Om vätska spills på enheten ska du alltid koppla ur den från eluttaget, ta ut batteriet (i förekommande fall) och kontakta Safescan för hjälp. FÖRSIKTIGHET! Skada – Ta ut batteriet ur enheten vid förvaring eller om den inte ska användas under en längre tid för att undvika läckage. – Den här maskinen innehåller roterande delar. Vidrör aldrig de rörliga delarna när maskinen är påslagen. – Se till att inga främmande föremål (mynt, gem, häftklam- rar) faller in i maskinen, då dessa kan blockera mekaniska delar och maskinens sensorer och skada eller bryta dem och kommer att ogiltigförklara garantin. OBS! Risk för skador på enheten – Se till att inga främmande föremål kommer in i enheten. – Ta aldrig isär enheten. – Använd inte maskinen i dammiga eller smutsiga miljöer, då detta leder till fel i sensorerna. – Om maskinen inte används under en längre tid, dra ut stickkontakten ur vägguttaget för att undvika eventuell skada på utrustningen.

11. SäkerhetsåtgärderMer information, artiklar, handledningar och videor på support.safescan.com

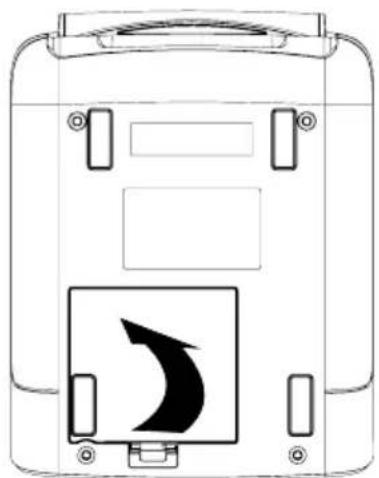

Svenska BATTERI LB-105 (valfritt tillbehör) VARNING! Risk för brännskador, brand och förgiftning. Risk för allvarlig skada. – Håll batterierna borta från eld, värmekällor och vatten. – Undvik att röra batteriet med bara händer när batteriet är korroderat eller har läckt. FÖRSIKTIGHET! Risk för skador, förorening. – Ta ut batteriet ur enheten vid förvaring eller om den inte ska användas under en längre tid för att undvika läckage. – Undvik förorening genom att följa lokala bestämmelser vid kassering av batterier.

beroende på installerat valutapack. (Se www.safescan.com för tillgänglighet.) Räknelägen: Valörläge Adderingsläge (räkneläge) Detekteringshastighet: 1 sekund Följande sedelegenskaper detekteras: MG, MT, IR, färg, pappersk- valitet, vattenstämpel, längd, tjocklek Nätadapter: 12V, 12W, 1A Nätspänning: 100–240V – 50/60Hz 0,4A max. Energiförbrukning: Mindre än 10W Mått (B x D x H): 120 x 156 x 76mm用户手册
