BEDIENUNGSANLEITUNG 2685 Safescan

[MIX] 2665: EUR, 2685: EUR & GBP

[SORT] EUR, GBP & NOK

• Safescan 2600 Reihe Geldzählmaschine
• EU & UK Netzstecker
- Reinigungs-Kit
- Handbuch

Vielen Dank, dass Sie sich für die Produktreihe Safescan 2600 Reihe Banknotenzählgerät entschieden haben. Lesen Sie vor Verwendung des Geräts dieses Handbuch sorgfältig durch, um sich selbst mit den Funktionen und dem Betrieb des Geräts vertraut zu machen. Die Safescan 2600 Serie bietet Geldzählgeräte mit hervorragender Leistung und Verlässlichkeit für professionelle Anwender. Prüfungsmethoden: Fälschungserkennung,

Erkennung von doppelten Banknoten, Farb- und Größenerkennung sowie die (Wert-)Zählung sortierter und unsortierter Euro-Banknoten. Sein kompaktes, stilvolles Design macht das Gerät zu einem wertvollen Instrument für Banken, Kasinos, Supermärkte, Kinos und andere Einzelhandelsbereiche.

Es sind 4 Modelle erhältlich:

1. Safescan 2610, dieses Gerät zählt 1.500 Geldscheine pro Minute, bietet eine Summen und Batch Funktion sowie eine einfache Falschgelderkennung.
2. Safescan 2660, bietet im Vergleich zum 2610 eine sechsfache Falschgelderkennung.
3. Safescan 2665, bietet im Vergleich zum 2660 zusätzlich die Möglichkeit um EUR gemischt zu zählen.
4. Safescan 2685, bietet im Vergleich zum 2665 zusätzlich die Möglichkeit um GBP gemischt zu zählen.

Achtung:

• Bevor Sie das Gerät einschalten, stellen Sie bitte sicher, dass keinerlei Objekte den Betrieb der Rollen und Räder beeinträchtigen.
• Platzieren oder benützen Sie das Gerät nicht in einer feuchten Umgebung. Dadurch kann Elektrizität freigesetzt werden und das Risiko eines elektrischen Schlags entstehen.
• Schalten sie immer den Netzschalter aus und entfernen sie das Stromkabel wenn der Zählvorgang abgeschlossen ist.
• Mitgewaschene Banknoten könnten das UV Licht reflektieren und daher einen Fehlalarm auslösen.
• Schmutzige Banknoten könnten die Eigenschaften der Infrarotabsorption beeinflussen und einen Fehlalarm auslösen.

1.0 ALLGEMEINER AUFBAU & STEUERUNGEN

1.1 Aufbau

1. Führung Zuführung
2. Banknotentransporträdchen
3. LCD Bildschirm
4. Banknotenstapelrad
5. Stapelvorrichtung

6. Handgriff

7. Banknotenzufuhrsensor

8. Banknotenzufuhrrädchen
9. Zuführung
10. Bedienfeld
11. Banknotensensor

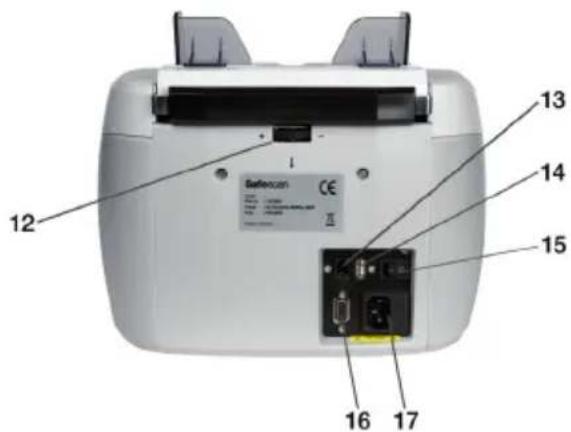

1. Stellschraube Zuführung
2. RJ-10 Schnittstelle*
3. Usb Schnittstelle**
4. Netzschalter
5. RS-232 Schnittstelle
6. Stromanschluss

* Schnittstelle zum Ausdrucken der Zählergebnisse mit dem Thermodrucker (Safescan TP-220) oder zur Safescan Money Counting Software (möglich bei den Modellen 2665 & 2685)
** USB Schnittstelle (interface) möglich bei den Modellen 2660, 2665 & 2685

1.2 Bedienfeld

2610

2660, 2665, 2685

1. [ADD] Drücken Sie diese Taste, um die Additionsfunktion aufzurufen (kumulatives Zählen).
2. [SPD] Drücken Sie diese Taste, um die Zählgeschwindigkeit einzustellen (SP1= langsam, SP2= mittel und SP3= hoch).
3. [MOD] Drücken Sie diese Taste, um eine Zählart zu wählen: MIX * / SORT / COUNT (*möglich bei den Modellen 2665 & 2685).
4. Zahlentasten [1-9]: Drücken Sie den Knopf und wählen Sie eine Batch Nummer (0-200).
5. [START] Taste: Drücken Sie diese Taste und starten Sie den Zählvorgang. Drücken und halten Sie diese Taste um die Zählart zu ändern oder auszuwählen Auto/Manual (nicht möglich beim 2610 Model).
6. [UV] Taste: Drücken Sie diese Taste um die UV Kontrolle zu (de-) aktivieren.
7. [CLR] Löschen des Zählspeichers.
8. [A/M] Taste: Drücken Sie diese Taste um die Zählart Auto/Manual zu wechseln.
9. [CUR] Drücken Sie diese Taste, um eine Währung zum Zählen auszuwählen.
10. [REP/PRT] Drücken Sie diese Taste, um den Bericht zum Zählerergebnis anzuzeigen/auszudrucken.

1.3 Funktionsbildschirm

1. Add (Zählart: Summe) Anzeige
2. Geschwindigkeit: H schnell (SP3)/M mittel (SP2) /L langsam (SP1)
3. Count Zählart: Mix/Sort/Count gemischt/sortiert/Summe
4. UV Kontrollanzeige
5. Batch: ausgewählte Nummer

2.0 BETRIEB

Schalten Sie das Gerät mittels Netzschalter auf der Rückseite des Geräts ein. Beim Starten wird die Softwareversion angezeigt; danach führt das Gerät einen Selbsttest durch. Wurde der Test erfolgreich abgeschlossen, schaltet das Gerät in den Zustand BEREIT (siehe Bild unten).

Sollten Warnmeldungen angezeigt werden, überprüfen Sie bitte in tabelle 4.1, wie das Problem zu lösen ist.

2610 2660, 2665, 2685

1. Stück: Zählergebnis
2. Währung: EUR, GBP, USD, PLN, SEK, NOK, ALL
3. Wert: Zählergebnis Gesamtbetrag

2.1 Zählarten

Taste [MOD] drücken, um eine Zählart zu wählen.

MIX (möglich bei Modellen 2665 & 2685): Wertzählung und Falschgelderkennung für sortierte und unsortierte Banknoten (Geschwindigkeit: SP2 oder niedriger = empfohlen).

SORT: Blattzählung mit Falschgelderkennung für sortierte Banknoten.

COUNT: Geldscheinzählung (Banknotenzählung) (freie Zählung) mit Erkennung aller verfügbaren Währungen. Für die Geldscheinzählung (Banknotenzählung) ohne Falschgelderkennung, wählen Sie CUR: ALL.

Bitte beachten Sie:

Betriebsart SORT; Wird eine Banknote mit einer anderen Wertigkeit/Größe (2610) entdeckt, wird eine Meldung angezeigt. Das Gerät unterbricht das Zählen. Die Banknote mit der anderen Wertigkeit/Größe (2610) wird als letzte im Stapler gezählt.

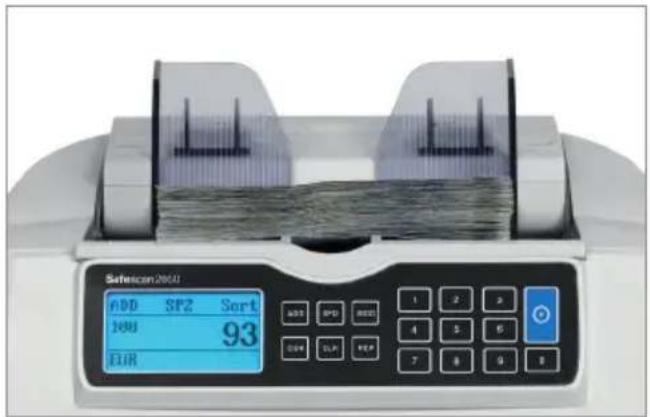

ADD

SP2

SORT

Zählart: MIX, SORT & COUNT

50

134

GBP

2.2 Währungsauswahl

Drücken Sie [CUR], wählen und selektieren Sie die verfügbaren Währungen innerhalb der aktiven Zählweise.

[MIX] 2665: EUR, 2685: EUR-GBP

[SORT] EUR, GBP & NOK

[COUNT] EUR, GBP, USD, PLN, SEK, NOK & ALL (ohne Falschgelderkennung)

2.3 Stapelfunktion

Drücken Sie [0-9] um die Batch Nummer zu wählen. Drücken Sie solange die Taste [0] um die Batch Funktion zu verlassen. Die ausgewählte Zahl wird erlöschen.

2.4 Additionsmodus

Drücken Sie [ADD] um kumulativ zu zählen. Wenn sie Funktion ADD ausgewählt haben erscheint ADD am Bildschirm. Um diese Funktion auszuschalten drücken Sie die Taste [ADD] bis die Funktion am Bildschirm nicht mehr erscheint.

2.5 Geschwindigkeit

um die Zählgeschwindigkeit einzustellen (SP1= langsam, SP2= mittel und SP3= hoch).

• Hohe Geschwindigkeit: 1500 Banknoten/Minute.

- Mittlere Geschwindigkeit: 1200 Banknoten/Minute.

• Niedrige Geschwindigkeit: 800 Banknoten/Minute.

Bitte beachten Sie:

Setzen Sie beim Zählen gemischter Banknoten die Zählgeschwindigkeit bitte auf den empfohlenen Wert: SP2 (Mittel).

2.6 wiedergeben/Drucken von Zählergebnissen (möglich bei Modellen 2665 & 2685)

Drücken Sie [REP/PRT], um die Zählergebnisse auf dem Bildschirm anzuzeigen.

Drücken und halten Sie [REP/PRT] für 3 Sekunden; das Zählergebnis wird mit dem Thermodrucker (Safescan TP-220) gedruckt oder an die Safescan Money Counting Software geschickt.

1. Wertigkeit

2. Anzahl Scheine

3. Wert

2.7 Anpassung der Zuführung

Die Stellschraube für die Zuführung wurde im Werk bereits auf die beste Position eingestellt. Sollten unnötige Zählfehler auftreten (z.B. zusammenhängende Banknoten/klebende Banknoten), kann es sein, dass die Stellschraube für die Zuführung angepasst werden muss. Tipps um Banknoten besser zu transportieren:

- Können die Banknoten nicht reibungslos gezählt werden, erhöhen Sie den Abstand. - Verringern Sie den Abstand wenn das Gerät anhält und die Meldungen "double notes" oder "chain notes" anzeigt.

Drehen Sie die Schraube im Uhrzeigersinn, um den Abstand für der Banknotenstärke zu erhöhen; drehen Sie die Schraube gegen den Uhrzeigersinn, um den Abstand zu verringern.

Bitte beachten Sie:

Die Stellschraube ist sehr sensibel; nehmen Sie nur geringe Änderungen vor. (siehe Abblidung)

2.8 Benutzung der Geldzufuhrschienen

1. Der Abstand der Führungen kann manuell angepasst werden. Beide Führungen bewegen sich gleichzeitig.
2. Für beste Zählergebnisse sollte der Abstand der Führungen an die Größte Banknote angepasst werden entsprechen.
3. Für beste Ergebnisse bei der Falschgelderkennung sollte der Abstand der Führungen der Größe der zu zählenden Banknoten entsprechen.

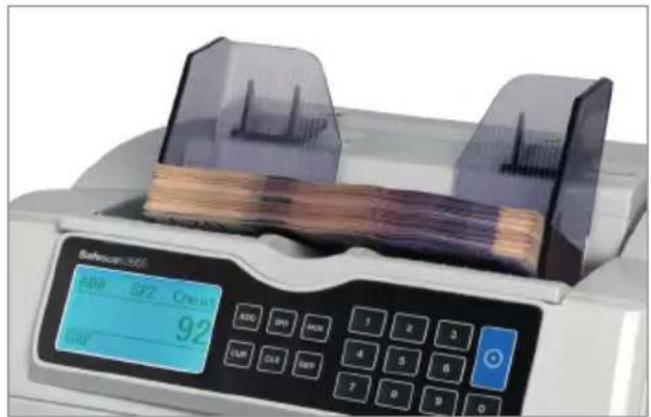

3.0 RICHTIGES ZÄHLEN VON BANKNOTEN

• Legen Sie die Banknoten ordentlich und mittig auf die Zuführung.
• Für optimales Zählen legen Sie einen Stapel Banknoten auf die Zuführung; die größten Banknoten zuerst und die kleinste Banknote oben auf.
• Stellen Sie sicher, dass die Rückseite des Stapels Banknoten gerade ist.
• Legen Sie die Banknoten horizontal auf die Zuführung.

Für ein optimales Zählergebnis, halten Sie die Banknoten nur leicht mit einer Hand, um die korrekte Zuführung sicherzustellen und nutzen Sie die Banknotenführungen, um die Banknoten mittig zu halten.

4.0 EINSTELLUNGEN FALSCHGELDERKENNUNG

4.1 Einstellen der Sensibilität

Drücken Sie [CUR]/[UV] (2610) und schalten Sie das Gerät ein. Es werden Methode und Sensibilität der Falschgelderkennung angezeigt. Drücken Sie die Taste [MOD], um die Art der Falschgelderkennung auszuwählen; drücken Sie die Taste [0-8], um die Sensibilität zu erhöhen. Beachten Sie die untenstehende Tabelle für alle Falschgeldeinstellungen und -informationen:

art Der falsChgelDerKennung	stanDarD	spanne
Sensibilität Breite	-4-	0~8
Sensibilität UV	-4-	0~8
Sensibilität MG/MT	-2-	0~4
Sensibilität Farbe	-4-	0~8
Sensibilität IR	-3-	0~8
Sensibilität Papier	-3-	0~8

Drücken Sie zweimal die Taste [START], um die Einstellungen zu sichern und zum Zählmenü zurückzukehren.

4.2 Zurücksetzen auf Werkseinstellungen

Drücken Sie die Taste [CLR] und schalten Sie das Gerät ein, “—DEF—”und “—H—” werden auf dem Bildschirm angezeigt. Drücken Sie die Taste [START], zum Speichern & verlassen.

5.0 UPDATE VERFAHREN FÜR DIE WÄHRUNGSOFTWARE

Wenn Sicherheitseigenschaften von Banknoten geändert oder neue Banknoten eingeführt werden, könnte es notwendig werden, über den eingebauten USB-Anschluss die währungssoftware upzudaten (möglich bei Modellen 2660, 2665 & 2685). Wenden Sie sich zwecks Unterstützung an Safescan: www.safescan.com.

6.0 INSTANDHALTUNG & FEHLERBEHEBUNG

6.1 Fehlermeldungen nach dem Selbsttest

fehlermelDung	IÖsung
Fluorescence sensor	Platzieren oder benützen Sie das Gerät nicht unter starkem Licht.
Banknote feeding sensor	Entfernen Sie die Banknote(n) oder entfernen Sie Staub auf der Zuführung.
Banknote receiving sensor	Entfernen Sie die Banknote(n) oder entfernen Sie Staub von der Stapelvorrichtung.
Left counting sensor	Entfernen Sie die Banknote(n) oder entfernen Sie Staub von der Stapelvorrichtung.
Right counting sensor	Entfernen Sie die Banknote(n) oder entfernen Sie Staub von der Stapelvorrichtung.
Ext IR sensor	Entfernen Sie die Banknote(n) oder entfernen Sie Staub mit einem Staubbläser.
Internal memory fault	Zurücksetzen auf Werkseinstellungen.

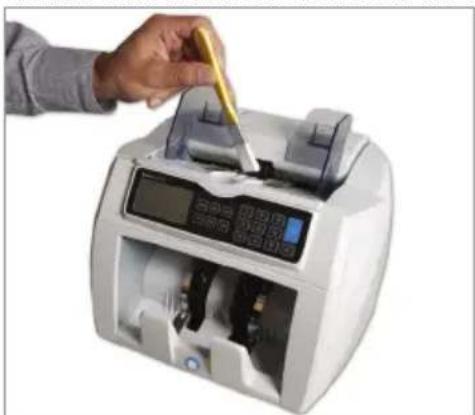

6.2 Reinigung der Sensoren

Für eine optimale Leistung ist es notwendig, das Gerät regelmäßig zu reinigen.

Reinigen Sie den Füllschacht und das Ablagefach mit der mitgelieferten trockenen Bürste. Reinigen Sie die innen liegenden Teile mit der beiliegenden Reinigungsbanknote. Geben Sie diese Banknote mit der weichen Seite nach oben in den Füllschacht und lassen Sie sie 3-5 Mal durch das Gerät ziehen.

6.3 Erkennen verdächtiger Banknoten

fehlermelDung	ursaChen unD lösungen
Slant notes	Stellen Sie sicher, dass die Banknoten ordentlich und mittig auf die Zuführung aufgelegt werden. Wenn die Fehlermeldung häufig auftritt, drehen Sie die Stellschraube für die Zuführung ein kleines bisschen im Uhrzeigersinn.
Chained notes / Double notes	Manchmal kleben Banknoten aneinander oder sind zusammen gefaltet. Überprüfen Sie die Banknoten und zählen Sie erneut. Wenn die Fehlermeldung häufig auftritt, drehen Sie die Stellschraube für die Zuführung ein kleines bisschen im Uhrzeigersinn.
Incomplete notes	Unvollständige/beschädigte Banknote. Entfernen und überprüfen Sie die Banknoten. [START] drücken, um fortzufahren.
UV Suspected	Gefälschte oder verdächtige Banknote Entfernen Sie die Banknote aus der Stapelvorrichtung und drücken Sie [START], um fortzufahren. Sollte die falsche Identifikation echter Banknoten häufig auftreten, setzen Sie die Sensibilität niedrigerer. (4.1)
IR Suspected
MG Suspected
Width error	Falsche Größe der Banknote, Entfernen und Überprüfen der Banknote. [START] drücken, um fortzufahren.
Different denomination	Entfernen Sie die Banknote mit dem unterschiedlichen Wert, entfernen Sie die gezählten Banknoten und zählen Sie das Bündel erneut.
Cannot Judge Denomination	Entfernen Sie das Bündel und zählen Sie es erneut.
Receiver stack full	Es befinden sich mehr als 220 Teile in der Stapelvorrichtung. Entfernen Sie die Banknoten aus der Stapelvorrichtung.

7.0 TECHNISCHE DATEN

Abmessungen 243 x 287 x 248 mm

Gewicht 6,5 kg

Größenbereich für Banknoten 50mm x 110mm \~ 90mm x 180mm

Geschwindigkeit Hohe Geschwindigkeit: 1500 Banknoten/Minute

Mittlere Geschwindigkeit: 1200 Banknoten/Minute

Niedrige Geschwindigkeit: 800 Banknoten/Minute

Zufuhrkapazität 300 Banknoten

Stapelvorrichtungskapazität 220 Banknoten

Stromzufuhr AC 100-240V / 50-60Hz

Stromverbrauch 60W

Temperaturbedingungen 0-40°C

8.0 GARANTIE

Garantieablauf

Bitte wenden Sie sich an Safescan: www.safescan.com.

Dieses Produkt entspricht den Grundvoraussetzungen und anderen wichtigen

Bestimmungen der geltenden europäischen Richtlinien. Die Konformitätserklärung (DoC) ist unter www.safescan.com erhältlich.

Wenn möglich sollten Sie das Gerät nach Verwendung in einem Recyclingzentrum entsorgen. Nicht im Hausmüll entsorgen.
