2685 - Contador de moedas e notas Safescan - Manual de utilização gratuito

Tipo de produto	Contadora de moedas e notas
Marca	Safescan
Modelo	2685
Dimensões (aprox.)	250 x 200 x 150 mm
Peso (aprox.)	2.5 kg
Alimentação	230 V CA, 50 Hz
Capacidade do funil	300 moedas ou 100 notas
Funções principais	Contagem de moedas e notas, deteção de falsos, separação por valor, totalização
Manutenção e limpeza	Limpar regularmente os sensores com um pano macio e seco
Segurança	Paragem automática em caso de bloqueio, deteção de falsificação
Peças sobressalentes e reparabilidade	Peças disponíveis através do SAC Safescan, reparação por técnico credenciado
Informações gerais	Manual disponível em vários idiomas em notice-facile.com

Perguntas frequentes - 2685 Safescan

Como usar a Safescan 2685?

Coloque as moedas ou notas no funil, depois pressione o botão Start. O dispositivo conta automaticamente e exibe o total. Consulte o manual para as opções de separação.

O que fazer em caso de bloqueio?

Desligue o dispositivo, remova cuidadosamente as moedas ou notas bloqueadas. Limpe os sensores com um pano seco. Reinicie. Se o problema persistir, entre em contato com o SAC Safescan.

Como limpar o dispositivo?

Use um pano macio e seco para limpar o exterior e os sensores. Não use produtos líquidos ou abrasivos. Uma limpeza regular garante uma precisão ótima.

O dispositivo deteta moedas falsas?

Sim, a Safescan 2685 integra um sistema de deteção de falsificação para moedas e notas, baseado em sensores magnéticos e óticos.

Pode-se contar notas de diferentes moedas?

Sim, o dispositivo pode contar várias moedas. Selecione a moeda desejada através do menu. Os valores de deteção podem ser ajustados nas configurações.

Qual é a capacidade do funil?

O funil aceita até 300 moedas ou 100 notas de uma só vez. Para quantidades maiores, proceda por lotes.

Como calibrar o dispositivo?

A calibração é feita através do menu Settings > Calibration. Use uma amostra de moedas ou notas de valor conhecido. Siga as instruções no ecrã.

O que fazer se o dispositivo não ligar?

Verifique o cabo de alimentação e a tomada. Certifique-se de que o interruptor está em ON. Se nada acontecer, entre em contato com o suporte técnico.

Onde encontrar peças de reposição?

As peças sobressalentes estão disponíveis através do SAC Safescan ou no seu site oficial. Use sempre peças originais.

A garantia ainda é válida?

A garantia padrão é de 2 anos a partir da compra. Ela cobre defeitos de fabricação. Danos devido ao uso inadequado não são cobertos.

MANUAL DE UTILIZADOR 2685 Safescan

Elementos incluídos na embalagem:

Muito obrigado por ter escolhido a contadora de notas da série 2600 da marca Safescan. Antes de utilizar a máquina, leia atentamente este manual no sentido de se familiarizar com as funções e operações da mesma. A série Safescan 2600 é uma máquina contadora de notas para utilizadores profissionais que com um extraordinário desempenho e uma elevada fiabilidade. Apresenta um detector de dinheiro falso com funções, de duplicação de notas, cor, medidas e contagem (de valores) para notas de euro seleccionadas e não seleccionadas. O seu desenho compacto e elegante torna esta máquina numa valiosa ferramenta para bancos, casinos, supermercados, cinemas, teatros e outros espaços de venda a retalho.

Estão disponíveis 4 modelos:

1. O Safescan 2610 tem uma velocidade de contagem máxima de 1.500 notas por minuto, dispõe de função de adição e de maço, incluindo detecção.
2. O Safescan 2660, além das funções do 2610, o 2660 tem 6 vezes de detecção das contrafacções.
3. O Safescan 2665, além das funções do 2660, o 2665 tem misturado função de contagem de euros.
4. O Safescan 2685, além das funções do 2665, o 2685 tem misturado contagem função para GBP.

Atenção:

• Antes de ligar a energia, assegure-se de que não existe qualquer objecto a obstruir o funcionamento dos rolos e rodas.
• Não coloque ou opere a máquina em ambiente húmido, na medida em que poderá causar fugas de electricidade e risco de choque eléctrico.
• Cuando terminore de contar desligue sempre a energia e remova o cabo de alimentação.
• As notas bancárias que tiverem sido lavadas (p.e. con ropa) podem reflectir UVs e poderão causar falsos alarmes.
• Também as notas que apresentem sujidade poderão afectar as características de absorção de infra-vermelhos e causar falsos alarmes.

1.0 ELEMENTOS GERAIS E CONTROLOS

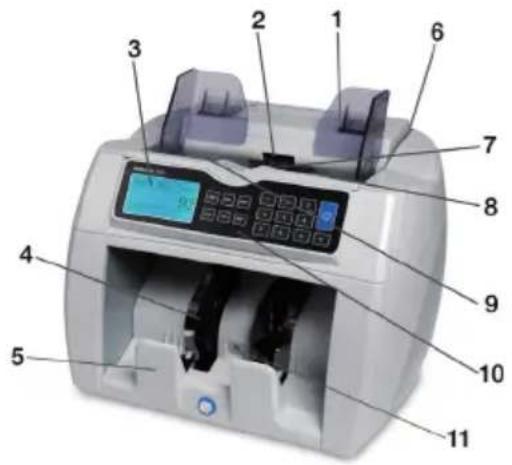

1.1 Elementos

1. Guia do depósito de alimentação
2. Roda de transporte de notas bancárias
3. Ecrã LCD
4. Roda do empilhador de notas bancárias
5. Empilhador

6. Pega

7. Sensor de alimentação de notas bancárias

8. Roda de alimentação de notas bancárias
9. Depósito de alimentação
10. Painel de Controlo
11. Sensor de recepção de notas bancárias

12. Parafuso de ajuste do depósito

13. Interface RJ-10*

14. Interface usb**
15. Interruptor
16. Interface RS-232
17. Tomada

* Interface para imprimir os resultados de contagem com a impressora térmica (Safescan TP-220) ou serem enviados para o Software de contagem Safescan (disponível para 2665 & 2685 modelos)
** Interface usb disponível para 2660, 2665 & 2685 models

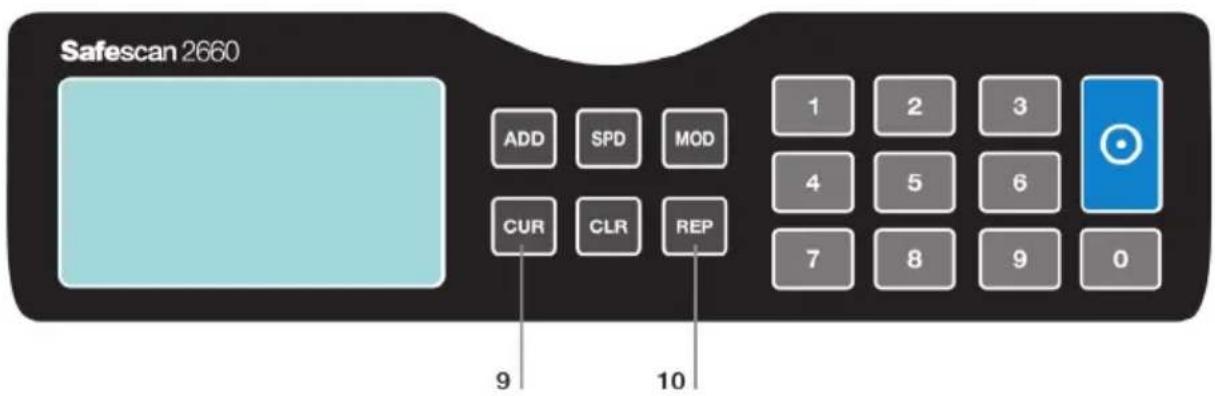

1.2 Painel de Controlo

2610

2660, 2665, 2685

1. [ADD] Pressione esta tecla para introduzir a função de adicionar (contagem acumulada).
2. [SPD] Pressione esta tecla para definir a velocidade da contagem [SP1= Baixa, SP2=Média e SP3=Elevada.
3. [MOD] Pressione esta tecla para seleccionar o modo de contagem: MIX*/SORT/COUNT (*disponível para 2665 & 2685 modelos).
4. Numeric keys [1-9] botão: Pressione estas teclas para definir n'umero de lote (0-200).
5. [START] botão: Pressione esta tecla para contar. Pressione e mantenha esta tecla durante 3 segundos para alterar e selecione a Auto/Manual contagem (no disponible para modelo 2610).
6. [UV] botão: Pressione esta tecla para activar o desactivar deteção UV.
7. [CLR] Limpar a memória de contagem.
8. [A/M] botão: Press this key to switch between Auto/Manual counting.
9. [CUR] Pressione esta tecla para seleccionar a moeda a contar.
10. [REP/PRT] Pressione esta tecla para visualizar/imprimir um relatório dos resultados da contagem. (disponible para modelos 2665 & 2685).

1.3 Operação de ecra

2610 2660, 2665, 2685

1. Add (somar) indicação
2. Velocidade: High(SP3)/Medium(SP2)/Low(SP1)
3. Seleção modo contagem: Mix/Sort/Count
4. Deteção UV

1. N'umero contar lote
2. Resultado contagem de tolhas
3. Moeda: EUR, GBP, USD, PLN, SEK, NOK, ALL
4. Resultado montante total

2.0 OPERAÇÃO

Ligue a máquina com o recurso ao interruptor de alimentação localizado na parte traseira da máquina. No arranque da máquina e após a mesma ter efectuado um auto-teste, é visualizada a respectiva versão do software. Se o teste for finalizado com sucesso, a máquina mostra o estado de pronta (ver figura abaixo).

2.1 Modos de contagem

Pressione a tecla [MOD] para seleccionar o modo de contagem.

MIX (disponible para modelos 2665 & 2685): A contagem de valores e a detecção de notas falsas para notas seleccionadas e não seleccionadas (Velocidade-SP2 ou inferior = recomendável).

SORT: Contagem de folhas com detecção de notas falsas para notas seleccionadas.

COUNT: Folha de contagem (count free), com detecção para todas as notas disponíveis.

Para a folha de contagem sem detecção de falsificações, escolher CUR: ALL.

Atenção:

SORT mode; Quando uma nota é detectada como tendo uma diferente denominação/tamanho (2610), será visualizada uma mensagem de aviso. A máquina irá parar a contagem A nota de diferente denominação/tamanho (2610) irá ser a última nota contada no empilhador/amontador.

ADD

SP2

SORT

50

134

GBP

Modo de contagem:

(MIX) misturar, (SORT) seleccionar & (COUNT) contar

2.2 Seleção da moeda (não disponível para o modelo 2610)

Pressione [CUR] para escolher e selecionar as moedas disponíveis no modo de contagem ativa.

[COUNT] EUR, GBP, USD, PLN, SEK, NOK & ALL (sem detecção)

2.3 Modo de batch (lote)

Pressione [0-9] para predefinir o número de lote.

Para desligar a função lote, pressiore repetidamente a tecla [0] até a indicação de número de lote desliga.

Pressione [ADD] para uma contagem acumulada. A ecrá mostrarã ADD quando a função está ativa Pressione [ADD] novamente para des activar a função.

2.5 Speed (Velocidade)

Pressione esta tecla para definir a velocidade da contagem [SP1= Baixa, SP2=Média e SP3=Elevada.

- Velocidade elevada: 1.500 notas/minuto

- Velocidade média: 1.200 notas/minuto

• Velocidade baixa: 800 notas/minuto

Atenção:

Quando a contagem de valores apresenta diferentes notas bancárias, defina por favor a velocidade de contagem na velocidade recomendada: SP2 (média).

2.6 Report/Print (Relatório/Impressão) dos resultados da contagem

(available for the 2665 & 2685 model)

Pressione [REP] para visualizar os resultados da contagem no monitor.

Pressione [REP] durante 3 segundos, o relatório de contagem será imprimido com a impressora térmica (Safescan TP-220) ou enviado para o Software de contagem Safescan.

1. Denominação
2. Número de folhas
3. Valor

2.7 Ajuste do depósito de alimentação

A posição do parafuso de ajuste do depósito de alimentação foi já definida, na fábrica, na posição ideal. Quando ocorrerem erros de contagem desnecessários (ou seja, duplicação de notas/notas encadeadas), poderá ser necessário regular o parafuso de ajuste do depósito de alimentação no sentido de optimizar o transporte de notas bancárias quando:

• Não for possível uma contagem contínua de notas, aumente a distância.
• A máquina parar e mostrar os códigos “duplicação de notas” ou “notas encadeadas”, diminua a respectiva distância.

Rode o parafuso no sentido dos ponteiros do relógio para aumentar a distância entre as notas; rode o parafuso no sentido contrário aos ponteiros do relógio para diminuir a respectiva distância.

Atenção:

O parafuso de ajuste é muito sensível; como tal, efectue apenas pequenos ajustes.

2.8 Utilização das guias do depósito de alimentação

1. A largura das guias do depósito de alimentação pode ser ajustada de forma manual. Ambas as guias do depósito de alimentação se movem de forma simultânea.
2. No sentido de conseguir o melhor resultado de contagem, a largura da guia do depósito de alimentação deverá ser a mesma que a das maiores notas contadas.
3. No sentido de optimizar as funções de detecção de notas falsas, a largura da guia do depósito de alimentação deverá ser a mesma que a das notas contadas.

3.0 CONTAGEM CORRECTA DE NOTAS BANCÁRIAS

• Coloque no depósito de alimentação as notas de forma ordenada e centrada.
• Para uma contagem ideal, coloque um conjunto de notas no depósito de alimentação; as maiores em primeiro lugar e as mais pequenas no topo.
• Assegure-se de que a parte traseira desse mesmo conjunto está direita.
• Coloque no depósito de alimentação as notas de forma horizontal.

Atenção:

Para uma contagem ideal, segure as notas com uma mão no sentido de assegurar uma correcta alimentação das mesmas e utilize as guias para as manter de forma centrada.

4.0 CONFIGURAÇÕES DA DETECÇÃO DE NOTAS FALSAS

4.1 Configurar a sensibilidade

Pressione [CUR]/[UV] (2610) e ligue a máquina. Serão visualizados os respectivos método de falsificação e nível de sensibilidade. Pressione [MOD] para seleccionar o tipo de falsificação; Pressione as teclas numéricas para selecionar [0-8].

Consulte a tabela seguinte sobre as configurações e informação em torno da falsificação de notas:

tipo De falsifiCaÇÃO	nível preDefiniDo	intervalo
Nível de sensibilidade da largura	-4-	0~8
Nível de sensibilidade dos UV	-4-	0~8
Nível de sensibilidade de MG/MT	-2-	0~4
Nível de sensibilidade da cor	-4-	0~8
Nível de sensibilidade dos IV	-3-	0~8
Nível de sensibilidade do papel	-3-	0~8

Pressione [START] duas vezes para gravar as configurações e voltar ao menu de contagem.

4.2 Retornar às configurações predefinidas de fábrica

Pressione [CLR] e ligue a máquina, “—DEF—”e “—H—” serão visualizados.

Pressione [START] para gravar e sair.

5.0 PROCEDIMENTO DE ACTUALIZAÇÃO DO SOFTWARE DE UNIDADE MONETÁRIA

Caso as características de segurança das notas sejam alteradas ou caso sejam introduzidas novas notas, poderá ser necessário actualizar com um novo software de unidade monetária utilizando a porta USB incorporada (available for the 2660, 2665 & 2685 models). Contacte a Safescan para obter assistência: www.safescan.com/PT/contact

6.0 RESOLUÇÃO DE PROBLEMAS & MANUTENÇÃO

6.1 Mensagens de erro após o auto-teste

mensagem De erro	soluÇÃO
Sensor fluorescente	Não coloque ou opere a máquina sob influência de luz forte.
Sensor de alimentação de notas bancárias	Remova a(s) nota(s) ou limpe os resíduos de pó do depósito de alimentação
Sensor de recepção de notas bancárias	Remova a(s) nota(s) ou limpe os resíduos de pó do empilhador
Guia de contagem do lado esquerdo	Remova a(s) nota(s) ou limpe os resíduos de pó do empilhador
Sensor de contagem do lado direito	Remova a(s) nota(s) ou limpe os resíduos de pó do empilhador
Sensor ext de IV	Remova a(s) nota(s) ou limpe os resíduos de pó por meio de um dispersor de ar
Erro de memória interna	Retome às configurações predefinidas de fábrica

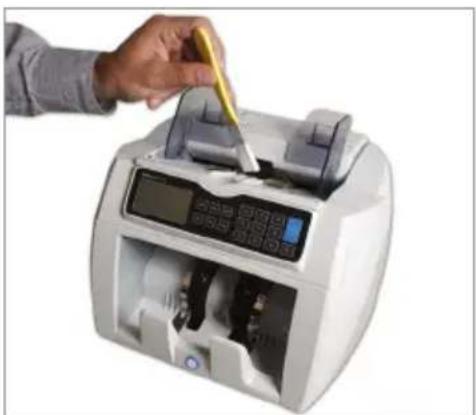

Para o melhor funcionamento é necessário limpar o dispositivo regularmente.

Limpe a tremonha e o carregador com a escova seca incluída. Limpe as partes internas com a nota de limpeza incluída. Ponha esta nota com o lado macio para cima na tremonha e deixe o papel passar pelo dispositivo umas 3 a 5 vezes.

6.3 Detecção de notas suspeit

mensagem De erro	Causas e soluÇÕes
Slant notes	Garante a colocação de notas ordenadas e centradas no depósito de alimentação Se ocorrer frequentemente esta mensagem de erro, regule o parafuso de ajuste do depósito de alimentação ligeiramente e no sentido dos ponteiros do relógio.
Chained notes / Double notes	As notas encontram-se por vezes coladas/ligadas ou dobradas. Verifique as mesmas e proceda à sua recontagem. Se ocorrer frequentemente esta mensagem de erro, regule o parafuso de ajuste do depósito de alimentação ligeiramente e no sentido dos ponteiros do relógio.
Incomplete notes	Notas incompletas/danificadas. Remova e verifique a nota. Pressione [START] para continuar.
UV Suspected	Nota falsificada ou suspeita. Remova a nota do empilhador e pressione [START] para continuar a contagem. Quando ocorrer frequentemente a identificação incorrecta de notas genuínas: Ajuste o nível de sensibilidade para um nível mais baixo. (4.1)
IR Suspected
MG Suspected
Width error	Dimensão não conforme da nota, remova e verifique a mesma. Pressione [START] para continuar.
Different denomination	Remova essa mesma denominação, remova as notas contadas e reconte o feixe
Cannot Judge Denomination	Verifique as mesmas e proceda à sua recontagem.
Receiver stack full	O número é superior a cerca de 220 unidades no empilhador.Remova notas do empilhador.

7.0 ESPECIFICAÇÕES TÉCNICAS

Dimensões 243x287x248MM

Peso 6,5 Kg

Intervalo das dimensões das notas 50mmx110mm\~90mmx180mm

Velocidade Velocidade elevada: 1.500 notas/minuto

Velocidade média: 1.200 notas/minuto

Velocidade baixa: 800 notas/minuto

Capacidade do depósito de alimentação 300 notas

Capacidade do empilhador 220 notas

Fonte de Alimentação AC 100-240V / 50-60Hz

Consumo de energia 60W

Condições da temperatura 0--40°C

8.0 GARANTIA

Procedimento no âmbito da garantia

Contacte a Safescan para assistência técnica: www.safescan.com.

Este produto está em conformidade com os requisitos essenciais e outras provisões relevantes das directivas europeias aplicáveis. A Declaração de Conformidade (DoC) está disponível em www.safescan.com.

Se possível, entregue o dispositivo num centro de reciclagem após a utilização. Não elimine o dispositivo juntamente com o resto do lixo doméstico.
