Producttype	Munt- en biljetten teller
Merk	Safescan
Model	2685
Afmetingen (ca.)	250 x 200 x 150 mm
Gewicht (ca.)	2.5 kg
Voeding	230 V AC, 50 Hz
Trechtercapaciteit	300 munten of 100 biljetten
Belangrijkste functies	Munten en biljetten tellen, valse detectie, sorteren op waarde, totaliseren
Onderhoud en reiniging	Maak de sensoren regelmatig schoon met een zachte, droge doek
Veiligheid	Automatische stop bij papierstoring, valsedetectie
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar via SAV Safescan, reparatie door erkende technicus
Algemene informatie	Handleiding beschikbaar in meerdere talen op notice-facile.com

Veelgestelde vragen - 2685 Safescan

Hoe gebruik ik de Safescan 2685?

Plaats de munten of biljetten in de trechter en druk op de knop Start. Het apparaat telt automatisch en toont het totaal. Raadpleeg de handleiding voor de sorteeropties.

Wat te doen bij papierstoring?

Zet het apparaat uit, verwijder voorzichtig de vastgelopen munten of biljetten. Maak de sensoren schoon met een droge doek. Start opnieuw. Als het probleem aanhoudt, neem dan contact op met de SAV Safescan.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek om de buitenkant en de sensoren schoon te maken. Gebruik geen vloeibare of schurende producten. Regelmatig reinigen zorgt voor een optimale nauwkeurigheid.

Detecteert het apparaat valse munten?

Ja, de Safescan 2685 is uitgerust met een systeem voor valsdetectie voor munten en biljetten, gebaseerd op magnetische en optische sensoren.

Kunnen biljetten van verschillende valuta worden geteld?

Ja, het apparaat kan meerdere valuta tellen. Selecteer de gewenste valuta via het menu. De detectiewaarden kunnen worden aangepast in de instellingen.

Wat is de capaciteit van de trechter?

De trechter accepteert maximaal 300 munten of 100 biljetten tegelijk. Voor grotere hoeveelheden, werkt u in batches.

Hoe kalibreer ik het apparaat?

Kalibratie gebeurt via het menu Instellingen > Kalibratie. Gebruik een monster van munten of biljetten met bekende waarde. Volg de instructies op het scherm.

Wat te doen als het apparaat niet aangaat?

Controleer de voedingskabel en het stopcontact. Zorg ervoor dat de schakelaar op AAN staat. Als er niets gebeurt, neem dan contact op met de technische ondersteuning.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar via de SAV Safescan of op hun officiële website. Gebruik altijd originele onderdelen.

Is de garantie nog geldig?

De standaardgarantie is 2 jaar vanaf aankoop. Deze dekt fabricagefouten. Schade door verkeerd gebruik wordt niet gedekt.

GEBRUIKSAANWIJZING 2685 Safescan

Inhoud van de verpakking:

• Safescan 2600 series bankbiljettenteller
• Stroomkabel (EUR/UK)
- Schoonmaakset
- Handleiding

Bedankt dat u hebt gekozen voor een Safescan 2600 serie bankbiljettenteller. Lees - alvorens de machine te gebruiken - deze handleiding zorgvuldig door om uzelf vertrouwd te maken met de functies en de werking van de machine. De Safescan 2600 serie zijn bankbiljettentellers met uitstekende prestaties en betrouwbaarheid voor professioneel gebruik. De teller is voorzien van een valsgelddetectie, dubbele biljetten, kleur en formaat, en telt (de waarden van) gesorteerde en ongesorteerde eurobiljetten. Zijn compacte en gestileerde vormgeving maken de machine tot een waardevol hulpmiddel voor banken, casino's, supermarkten, bioscopen en andere detailhandelomgevingen.

Er zijn 4 modellen beschikbaar:

1. Safescan 2610: deze machine telt met een snelheid tot 1500 biljetten per minuut. Tevens heeft de 2610 een optel- en afpasfunctie inclusief 1-voudige valsgelddetectie.
2. Safescan 2660: zelfde functies als de 2610 maar uitgebreid met 6-voudige valsgelddetectie.
3. Safescan 2665: zelfde functies als de 2660 maar uitgebreid met gemixte telmodus voor Euro's.
4. Safescan 2685: zelfde functies als de 2665 maar uitgebreid met gemixte telmodus voor GBP.

Let op:

• Verzeker u ervan - alvorens de netvoeding in te schakelen - dat geen voorwerpen de werking van de walsen en wielen hinderen.
• Plaats of gebruik de machine niet in een vochtige omgeving. Dit kan leiden tot elektrische lekstromen en een risico op elektrische schokken.
• Als u klaar bent met het gebruik van de machine, schakel altijd de netvoeding uit en trek de netvoedingkabel uit.
• Gewassen bankbiljetten kunnen het ultraviolette licht reflecteren en zodoende vals alarm veroorzaken.
• Vuile bankbiljetten kunnen invloed hebben op de infraroodabsorberende eigenschappen en kunnen zo vals alarm veroorzaken.

1.0 ALGEMENE ONDERDELEN & BEDIENINGEN

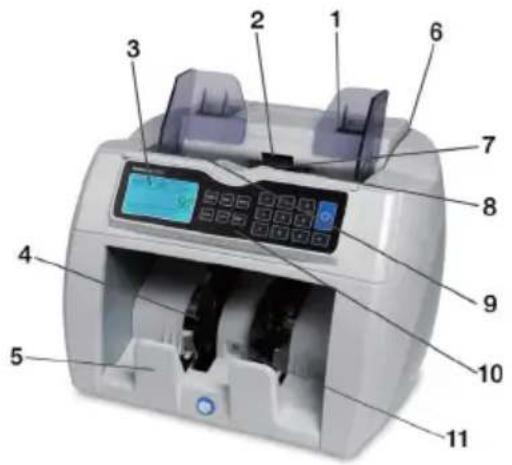

1.1 Onderdelen

1. Biljetgeleider
2. Bankbiljet-transportwiel
3. LCD-scherm
4. Stapelaarwiel
5. Stapelaar

6. Draaggreep

7. Biljet toevoersensor

8. Biljet geleidingswiel
9. Invoer platvorm
10. Bedieningspaneel
11. Aflegsensor

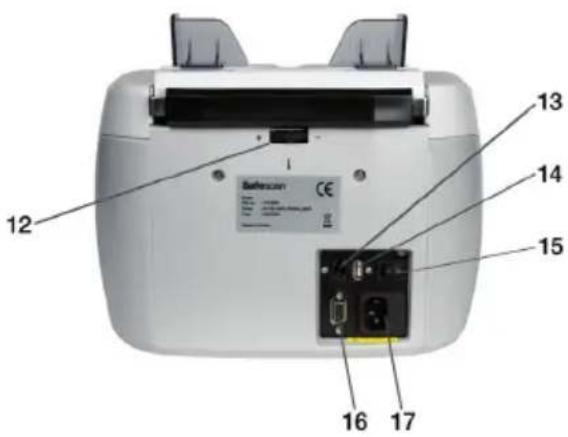

1. Afstelknop
2. RJ-10 printinterface*
3. USB interface**
4. Aan-/Uitschakelaar
5. RS-232 interface
6. Stroom aansluiting

* Interface om de telresultaten te printen via een thermische printer (Safescan TP-220) of te openen met Safescan Money

Counting Software (beschikbaar voor de 2665 & 2685 modellen)

** USB interface is beschikbaar voor de 2660, 2665 & 2685 modellen

1.2 Bedieningspaneel

2610

2660, 2665, 2685

1. [ADD]: Druk op deze toets om de optelfunctie ('ADD') te activeren (cumulatief tellen)
2. [SPD]: Druk op deze toets om de telsnelheid in te stellen (SP1= Lage snelheid, SP2= Gemiddelde snelheid en SP3= Hoge snelheid).
3. [MOD]: Druk op deze toets om een telmodus te selecteren: MIX* / SORT / COUNT (*available for the 2665 & 2685 models).
4. Numerieke toetsen [1-9]: Druk op deze toets om een afgepaste hoeveelheid in te stellen (0-200).
5. [START] toets: Druk op deze toets om te beginnen met tellen. Druk deze toets 3 seconden in om te schakelen tussen automatisch en handmatig starten (niet beschikbaar voor de 2610).
6. [UV] toets: Druk op deze toets om UV detectie in en uit te schakelen.
7. [CLR] toets: Wis ('CLEAR') het telgeheugen.
8. [A/M] toets: Druk op deze toets om te schakelen tussen automatisch en handmatig starten.
9. [CUR] toets: Druk op deze toets om de valuta te selecteren.
10. [REP/PRT] toets: Druk op deze toets om de rapportage van het telresultaat te zien ('Report') of af te drukken ('Print') (beschikbaar voor de 2665 & 2685).

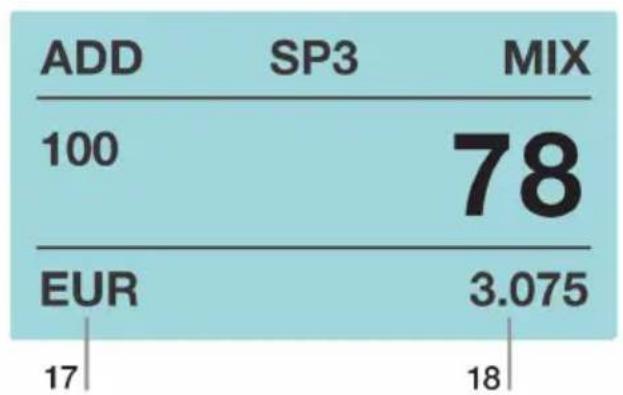

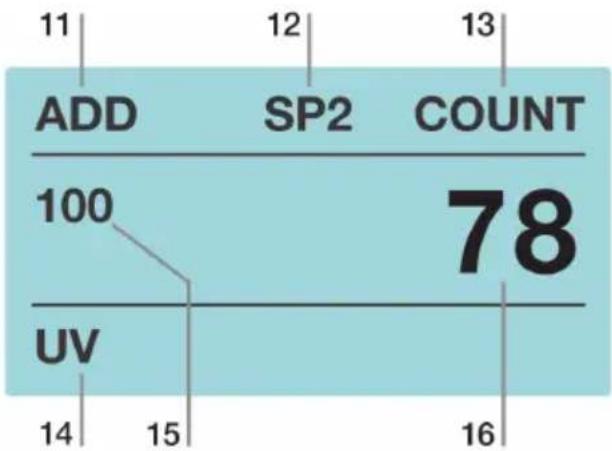

1.3 Telscherm

2610 2660, 2665, 2685

1. Optelfunctie indicatie (add)
2. Snelheid: Hoog / Gemiddeld / Laag
3. Telmodus: Mix / Sort / Count
4. UV detectie indicatie

1. Afpas hoeveelheid
2. Biljet telresultaat
3. Valuta: EUR, GBP, USD, PLN, SEK, NOK, ALL
4. Waardetelling / totaal

2.0 TELLEN

Schakel de machine in ('ON') met behulp van de schakelaar aan de achterzijde van de machine. Bij het opstarten wordt de programmaversie getoond, waarna de machine een zelftest zal uitvoeren. Als de test met succes wordt afgerond, gaat de machine over in de status 'gereed' (zie afbeelding hieronder).

Als er alarmmeldingen verschijnen, raadpleeg dan tabel 4.1 om het probleem te verhelpen.

2610 2660, 2665, 2685

Druk op de toets [MOD] om een telmodus te selecteren.

MIX (beschikbaar voor de 2665 & 2685 modellen): Tellen van de waarden van gesorteerde en ongesorteerde biljetten en detectie van vervalsingen (aanbevolen: snelheid-SP2 of lager).

SORT: Tellen van gesorteerde biljetten met detectie van vervalsingen.

COUNT: Vrij tellen met detectie voor alle aanwezige valuta. Voor vrij tellen zonder detectie kies CUR: ALL.

Ter info:

In SORT mode; Er verschijnt een alarmmelding wanneer een bankbiljet met een afwijkende waarde/grootte (2610) wordt gedetecteerd. De machine stopt met tellen. Het bankbiljet met de afwijkende waarde/grootte (2610) zal het laatste getelde bankbiljet op de stapelaar zijn.

ADD

SP2

SORT

50

134

Telmodus: (MIX, SORT & COUNT)

gemengd, gesorteerd & vrij tellen

GBP

2.2 valuta selectie

Druk op de toets [CUR] om de beschikbare valuta te kiezen en te selecteren binnen de actieve tel modus.

[MIX] 2665: EUR, 2685: EUR-GBP

[SORT] EUR, GBP & NOK

[COUNT] EUR, GBP, USD, PLN, SEK, NOK & ALL (geen detectie)

2.3 Stapelmodus (Batch)

Druk op de toets [0-9] om de afpashoeveelheid in te stellen.

Om de afpas-functie uit te schakelen, drukt men meerdere malen op [0] tot de afpas-indicator op het scherm verdwijnt.

2.4 Optelmodus

Druk op de toets [ADD] om cumulatief door te tellen. Het woordje "add"verschijnt in beeld. Druk nogmaals om uit te schakelen.

2.5 Snelheid

Druk op [SPD] om de telsnelheid in te stellen (SP1= Lage snelheid, SP2=Gemiddelde snelheid en SP3=Hoge snelheid).

• Hoge snelheid: 1500 biljetten/minuut
• Gemiddelde snelheid: 1200 biljetten/minuut
• Lage snelheid: 800 biljetten/minuut

Let op:

Stel - bij het tellen van de waarden van bankbiljetten - de telsnelheid in op de aanbevolen snelheid: SP2 (gemiddeld) of lager.

2.6 Rapporteren/Afdrukken van de telresultaten (available for the 2665 & 2685 model)

Druk op de toets [REP] om de telresultaten op het scherm te tonen.

Druk op de toets [REP] en houd deze 3 seconde ingedrukt om het telrapport met behulp van de thermische printer (Safescan TP-220 af te drukken, of te openen met de Safescan Money Counting Software

1. Biljetewaarde
2. Biljetvolgnummer
3. Getelde waarde

2.7 Instellen van de toevoer vanuit het telvak

De afstelknop van het telvak staat af fabriek in optimale positie. Als onnodig telfouten optreden (bijvoorbeeld door dubbele bankbiljetten of aan elkaar klevende biljetten), kan het nodig zijn de afstelknop bij te stellen om het transport van de bankbiljetten te optimaliseren als:

• Vergroot de diktemaat als de bankbiljetten niet soepel worden geteld.
• Verklein de diktemaat als de machine stopt en de codes "double notes" (dubbele biljetten) of "chain notes" (aan elkaar klevende biljetten) toont.

Draai de schroef met de klok mee (rechtsom) om de diktemaat van de bankbiljetten te vergroten, en draai de schroef tegen de klok in (linksom) om de diktemaat te verkleinen.

Let op:

Maak slechts kleine aanpassingen, want de afstelschroef is erg gevoelig.

2.8 Gebruik van de biljetgeleiders

1. De wijdte van de biljetgeleiders is handmatig in te stellen. Beide biljetgeleiders bewegen tegelijk.
2. Om het beste telresultaat te verkrijgen moet de wijdte van de biljetgeleiding gelijk zijn aan die van de grootste te tellen bankbiljetten.
3. Om de functies voor het detecteren van vervalsingen te optimaliseren, moet de wijdte van het telvak gelijk zijn aan die van de te tellen bankbiljetten.

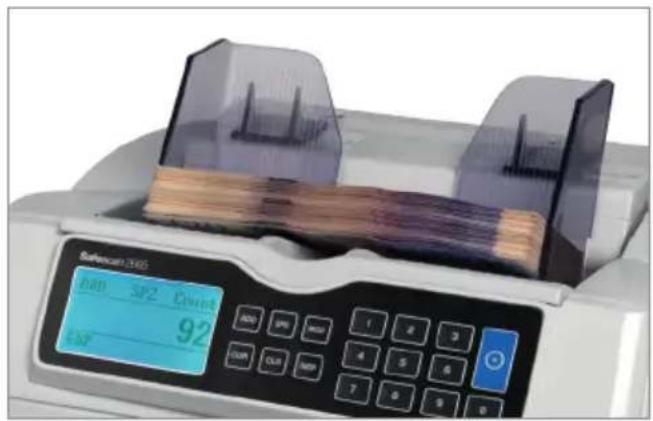

3.0 CORRECT TELLEN VAN BANKBILJETTEN

• Leg de bankbiljetten netjes en in het midden van het telvak.
• Leg - voor optimaal tellen - een stapel bankbiljetten in het telvak; eerst de grootste biljetten onderin en dan de kleinste biljetten bovenop de stapel.
• Zorg ervoor dat de achterzijde van de stapel bankbiljetten recht is.
• Leg de bankbiljetten horizontaal in het telvak.

Houd - om optimaal te tellen - met één hand de biljetten lichtjes vast om een goede toevoer te garanderen en gebruik de bankbiljetgeleiders om deze gecentreerd te houden.

4.0 INSTELLINGEN VOOR VERVALSINGSDETECTIE

4.1 Instellen van de gevoeligheid

Druk op de toets [CUR]/[UV] (2610) en schakel de machine in. De manier om vervalsingen vast te stellen en het gevoeligheidsniveau worden getoond. Druk op de toets [MOD] om de soort vervalsing te selecteren; Druk op de numerieke toetsen [0-8] om de gevoeligheids-instellingen te selecteren. Zie onderstaande tabel voor alle detectie instellingen en -informatie:

DETECTIE SOORT	STANDAARDNIVEAU	BEREIK
Breedtegevoeligheidsniveau	-4-	0~8
Ultravioletgevoeligheidsniveau	-4-	0~8
MG/MT-gevoeligheidsniveau	-2-	0~4
Kleurgevoeligheidsniveau	-4-	0~8
Infraroodgevoeligheidsniveau	-3-	0~8
Papiergevoeligheidsniveau	-3-	0~8

Druk de toets [START] tweemaal in om de instellingen op te slaan en terug te keren naar het telmenu.

4.2 Teruginstellen naar de standaard fabrieksinstellingen

Druk op de toets [CLR] en schakel de machine in, het scherm toont “-DEF-” en “-H-”. Druk op de toets [START] om de instellingen op te slaan en deze functie te verlaten.

5.0 DE VALUTASOFTwARE BIJwERKEN

Als veiligheidskenmerken van biljetten worden gewijzigd of nieuwe biljetten in omloop worden gebracht, kan het nodig zijn om bij te werken met nieuwe valutasoftware via de ingebouwde USB-poort (available for 2660, 2665 & 2685 model). Neem contact op met Safescan voor ondersteuning: www.safescan.com.

6.0 PROBLEEMOPLOSSING & ONDERHOUD

6.1 Foutmeldingen na de zelftest

foutmelDing	oplossing
Fluorescence sensor	Plaats of gebruik de machine niet onder fel licht.
Banknote feeding sensor	Verwijder bankbiljet(ten) of neem stof weg van het telvak
Banknote receiving sensor	Verwijder bankbiljet(ten) of neem stof weg van het stapelaar platform
Left counting sensor	Verwijder bankbiljet(ten) of neem stof weg van het stapelaar platform
Right counting sensor	Verwijder bankbiljet(ten) of neem stof weg van het stapelaar platform
Ext IR sensor	Verwijder bankbiljet(ten) of neem stof weg met behulp van een luchtstoffer
Internal memory fault	Terugstellen naar de standaard fabrieksinstellingen

6.2 Sensoren reinigen

Voor optimale prestaties is het nodig om het apparaat regelmatig schoon te maken.

Gebruik het bijgeleverde borsteltje voor het invoerplatform en de stapelaar Maak de onderdelen aan de binnenkant van het apparaat schoon met behulp van het meegeleverde schoonmaak biljet. Plaats dit biljet met de zachte kant naar boven op het invoerplatform en laat het biljet door het apparaat gaan, herhaal dit 3 tot 5 keer.

6.3 Detecteren van verdachte biljetten

foutmelDing	oorZaKen en oplossingen
Slant notes(schuin geplaatste biljetten)	Zorg ervoor de bankbiljetten netjes en gecentreerd in het telvak te leggen. Als de foutmelding vaak verschijnt, verstel dan de afstelknop van het telvak enigzins met de klok mee.
Chained notes / Double notes(aan elkaar klevende ofdubbele biljetten)	Soms kleven bankbiljetten aan elkaar of zijn samengevouwen. Controleer de bankbiljetten en tel opnieuw. Als de foutmelding vaak verschijnt, verstel dan de afstelknop van het telvak enigzins met de klok mee.
Incomplete notes(onvolledige biljetten)	Onvolledig/beschadigd bankbiljet. Verwijder en controleer het bankbiljet. Druk op de toets [START] om door te gaan.
UV/ IR / Magnetic suspected(UV-fout, IR-fout, magnetischekenmerkfout)	Vervalst of verdacht bankbiljet. Verwijder het bankbiljet uit de stapelaar en druk op de toets [START] om verder te tellen.Als een onjuiste identificatie van echte bankbiljetten veel voorkomt: Stel het gevoeligheidsniveau op een lager niveau in. (4.1)
Width error(breedtemaatfout)	Onjuist formaat van het bankbiljet, neem het bankbiljet uit en controleer het. Druk op de toets [START] om door te gaan.
Different denomination(afwijkende biljetwaarde)	Verwijder het bankbiljet met de afwijkende waarde, verwijder de getelde biljetten en tel de bundel opnieuw.
Cannot Judge Denomination (kan de biljetwaarde niet bepalen)	Verwijder en tel de bundel opnieuw.
Receiver stack full	Het aantal in de stapelaar is groter dan 220 stuksNeem de biljetten uit het stapelaar platform.

7.0 TECHNISCHE SPECIFICATIES

Afmetingen 243x287x248 mm

Massa 6,5 kg

Matenreeks van de biljetten 50x110 mm tot 90x180 mm

Snelheid Hoge snelheid: 1500 biljetten/minuut

Gemiddelde snelheid: 1200 biljetten/minuut

Lage snelheid: 800 biljetten/minuut

Capaciteit van het telvak 300 biljetten

Capaciteit van het aflegstapelvak 220 biljetten

Voeding AC 100-240V / 50-60Hz

Energieverbruik 60 W

werkbare temperatuur 0--40°C

8.0 GARANTIE

Garantieprocedure

Neem contact op met Safescan voor assistentie: www.safescan.com.

Dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van de toepasselijke Europese richtlijnen. De verklaring van overeenstemming kan worden geraadpleegd op www.safescan.com.

Breng het toestel na gebruik indien mogelijk naar een recyclagecentrum. Gooi het product niet bij het huishoudafval.
