MANUALE UTENTE 2685 Safescan

Contenuto della confezione:

• Safescan serie 2600 contabanconote
• Cavo di alimentazione (EUR/UK)
- Kit di pulizia
- Manuale utente

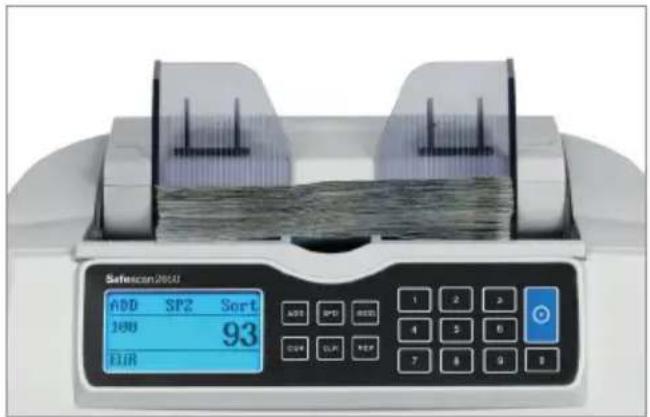

La ringraziamo per aver scelto un contabanconote Safescan serie 2600. Prima di usare l'apparecchio, leggere con attenzione questo manuale, per familiarizzarsi con le funzioni e l'uso della macchina. Il Safescan serie 2600 è un contabanconote professionale rapido e di alta precisione. L'apparecchio effettua controlli su banconote euro di identico o diverso valore, rilevamento banconote false, doppia banconota, colore, rilevamento dimensioni (e valore). Il suo design compatto ed elegante ne fà un apparecchio indispensabile per banche, casino, supermercati, cinema e altre attività commerciali.

Ci sono 4 modelli disponibili:

1. Safescan 2610, questa macchina conta ad una velocità' di 1500 banconote al minuto ed esegue funzioni di aggiunta e di conteggio partita includendo una forma di detenzione per la contraffazione.
2. Safescan 2660, oltre alle funzioni della 2610, la 2660 possiede 6 forme di detenzione per la contraffazione.
3. Safescan 2665, oltre alle funzioni della 2660, la 2665 possiede la funzione di conteggio per banconote miste EURO.
4. Safescan 2685, oltre le funzioni della 2665, la 2685 possiede la funzione di conteggio per banconote miste GBP.

Attenzione:

• Prima di accendere l'apparecchio, assicurarsi che non ci siano oggetti che ostruiscano il funzionamento dei rulli e delle rotelle.
• Non disporre o utilizzare l'apparecchio in un ambiente umido, in quanto si rischiano perdite di corrente e pericolo di elettrocuzione.
• Quando si è finito di contare, non dimenticare di spegnerlo e di rimuovere il cavo di alimentazione.
• Le banconote che abbiano subito un lavaggio possono riflettere i raggi UV e causare falsi allarmi.
• Le banconote sporche possono influenzare le caratteristiche d'assorbimento dei raggi infrarossi e causare falsi allarmi.

1.0 COMPONENTI PRINCIPALI E COMANDI

1.1 Componenti

1. Guida del raccoglitore
2. Rotella trasporto banconote
3. Display LCD
4. Rotella trasporto banconote
5. Raccoglitore

6. Impugnatura

7. Sensore alimentazione banconote

8. Rotella alimentazione banconote
9. Raccoglitore
10. Quadro di comando

11. Sensore ricezione banconote

12. Vite di regolazione del raccoglitore

13. Interfaccia RJ-10*
14. Interfaccia usb**
15. Pulsante accensione
16. Interfaccia RS-232
17. Presa di alimentazione

* Interfaccia per stampare i risultati dei conteggi con la stampante termica (Safescan TP-220) o al software per il conteggio Safescan (disponibile per i modelli 2665 & 2685)
** L'interfaccia usb è disponibile per i modelli 2660, 2665 & 2685

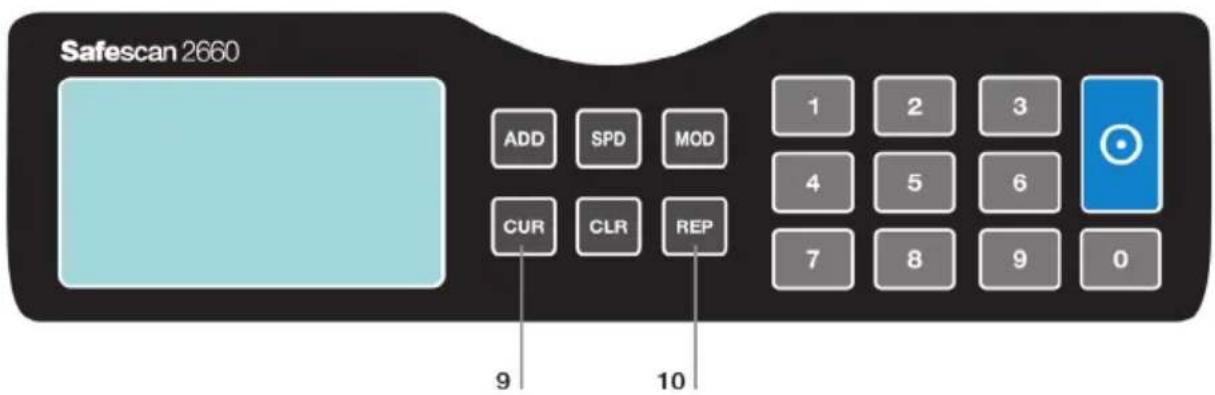

1.2 Quadro di comando

2610

2660, 2665, 2685

1. [ADD] Premere questo pulsante per lanciare la funzione Add (conteggio cumulativo).
2. [SPD] Premere questo pulsante per impostare la velocità di conteggio (SP1=Bassa, SP2=Media e SP3=Alta).
3. [MOD] Premere questo pulsante per selezionare la modalità di conteggio: MIX*/SORT/COUNT (*disponibile per i modelli 2665 & 2685).
4. Tasti numerici [1-9] Premere questi tasti per impostare un numero di partita (0-200).
5. [START] tasto: Premere questo tasto per iniziare a contare. Premere e tenere premuto questo tasto 3 secondi per cambiare e selezionare su conteggio Auto / Manuale (non disponibili per il modello 2610).
6. [UV] tasto: Premere questo tasto per (dis)attivare la detenzione UV
7. [CLR] Per cancellare la memoria di conteggio.
8. [A/M] tasto. Premere questo tasto per cambiare dal conteggio Auto / Manuale
9. [CUR] Premere questo pulsante per selezionare la valuta da contare.
10. [REP/PRT]Premere questo tasto per visualizzare/stampare il rapporto del conteggio. (disponibile per i modelli 2665 & 2685).

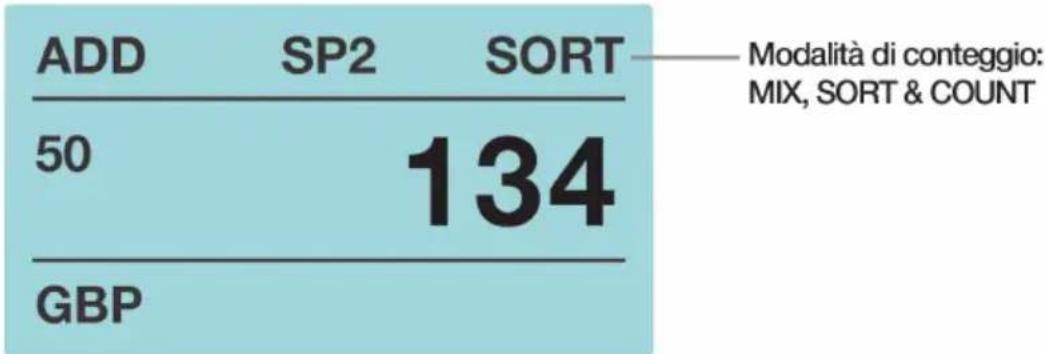

1.3 Display di controllo

2610 2660, 2665, 2685

1. Aggiunta (conteggio comulativo) segnale
2. Velocità: Alta (SP3) / media (SP2) / Bassa (SP1)
3. Modalità di selezione del conteggio: Mix/Sort/count
4. Segnalazione detenzione UV

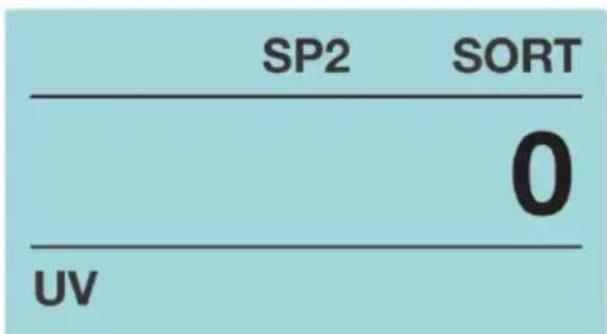

2.0 FUNZIONAMENTO

Accendere l'apparecchio utilizzando il pulsante di accensione situato sul retro. All'accensione viene visualizzata la versione del software, dopodiché l'apparecchio esegue un auto-test. Se il test si conclude con successo, l'apparecchio è pronto per l'uso (vedi figura seguente).

In caso si presentasse di un messaggio di errore, consultare la tav. 4.1 per la risoluzione del problema.

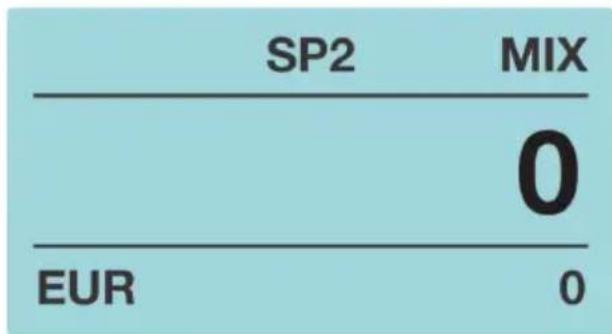

2610 2660, 2665, 2685

1. Numero del conteggio del fascio
2. Risultato del conteggio dei biglietti
3. Valuta: EUR, GBP, USD, PLN, SEK, NOK, ALL
4. Risultato del valore del conteggio/totale

2.1 Modalità di conteggio

Per selezionare una modalità di conteggio, premere il pulsante [MOD].

MIX (disponibile per 2665 & 2685): Conteggio e rilevamento banconote false per banconote di identico o diverso valore (si raccomanda una velocità SP2 o inferiore).

SORT: Conteggio e rilevamento banconote false per banconote di identico valore.

COUNT: Conteggio banconote (conteggio libero) con la rilevazione per tutte le valute disponibili.

Per il conteggio di banconote senza la rilevazione del falso, si scelga CUR: ALL.

Nota bene:

SORT modalità; In presenza di banconote false o di diverso valore/dimensione (2610), appare sullo schermo un messaggio di errore. L'apparecchio si arresta e la banconota di diverso valore/dimensione (2610) sarà l'ultima presente nel raccoglitore.

2.2 Selezione della valuta (non disponibile per il modello 2610)

Prema [CUR] per scegliere & selezionare le valute disponibili all'interno della modalità di conteggio attiva.

[COUNT] EUR, GBP, USD, PLN, SEK, NOK & ALL (senza la rilevazione del falso)

2.3 Modalità del conteggio a lotti

Premere [0-9] per impostare il numero di pezzi del lotto.

Per spegnere la funzione del conteggio partita, premere ripetutamente il tasto [0] fino a che l'indicatore del numero della partita si spegne.

2.4 Modo ADD (conteggio cumulativo)

Per lanciare il conteggio cumulativo, premere [ADD]. Lo schermo mostrerà ADD quando la funzione si attiva. Premere ancora [ADD] per disattivare la funzione.

2.5 Velocità

Per impostare la velocità del conteggio, premere questo pulsante (SP1=Bassa, SP2=Media, SP3=Alta).

• Velocità alta: 1500 banconote al minuto
• Velocità media: 1200 banconote al minuto
• Velocità bassa: 800 banconote al minuto

Nota bene:

Per contare delle banconote di diverso valore, impostare la velocità di conteggio raccomandata, vale a dire SP2 (media).

2.6 Rapporto/Stampa dei risultati del conteggio (disponibile per 2665 & 2685)

Per visualizzare i risultati del conteggio sul display, premere [REP].

Tenga premuto [REP] per 3 secondi, il resoconto del conteggio sarà stampato con la stampante termica (Safescan TP-220) o inviarlo al software per il conteggio Safescan.

1. Taglio
2. Numero di unità
3. Valore

2.7 Regolazione del caricatore

La posizione della vite di regolazione del caricatore è regolata in modo ideale in fabbrica. In caso di errori di conteggio (es. doppia banconota o serie di banconote), può essere necessario procedere ad una correzione della regolazione della vite per migliorare il trasporto delle banconote quando:

• Aumentare la distanza se le banconote non possono essere contate in modo agevole.
• Diminuire la distanza se l'apparecchio si arresta e appare allo schermo il messaggio "Doppia banconota" o "Serie di banconote".

Girare la vite in senso orario per aumentare la distanza dello spessore di una banconota e in senso antiorario per diminuirla.

Nota bene:

La vite di regolazione è molto sensibile. Effettuare solo delle regolazioni minime.

2.8 Uso delle guide del raccoglitore

1. La larghezza delle guide può essere regolata manualmente. Le due guide si muovono in modo simultaneo.
2. Per ottenere i migliori risultati, la larghezza tra le guide dovrebbe essere uguale a quella delle banconote da contare.
3. Per migliorare il rilevamento delle banconote false, la larghezza tra le guide dovrebbe essere uguale a quella delle banconote da contare.

3.0 BANCONOTE CONTATE IN MODO CORRETTO

• Inserire le banconote nel caricatore in modo ordinato e ben centrate.
• Per un conteggio ottimale, inserire una pila di banconote nel caricatore, prima quelle più larghe ed in alto quelle più piccole.
  • Assicurarsi che la parte posteriore della pila delle banconote è ben allineata.
• Inserire le banconote nel caricatore orizzontalmente.

Per un conteggio ottimale, mantenere leggermente le banconote con una mano al fine di assicurare una corretta presa delle stesse. Per mantenere le banconote in posizione centrale, utilizzare le guide del caricatore.

4.0 PARAMETRI DA IMPOSTARE PER IL RILEVAMENTO DELLE BANCONOTE FALSE 4.1 Impostare la sensibilità

Premere [CUR]/[UV] (2610) e accendere l'apparecchio. Appaiono allora sullo schermo le modalità di rilevamento ed il livello di sensibilità. Premere [MOD] per selezionare il tipo di rilevamento; premere i tasti numerici [0-8] per selezionare le impostazioni della sensibilità.

Per tutte le impostazioni di rilevamento e per informazioni, consultare la tabella che segue:

tipo Di rilevamento	livello preimpostato	DistanZa
Livello di sensibilità in larghezza	-4-	0~8
Livello di sensibilità UV	-4-	0~8
Livello di sensibilità MG/MT	-2-	0~4
Livello di sensibilità al colore	-4-	0~8
Livello di sensibilità IR	-3-	0~8
Livello di sensibilità alla carta	-3-	0~8

Per salvare i parametri impostati e ritornare al menu di conteggio, premere [START] due volte.

4.2 Ripristino dei parametri predefiniti

Premendo [CLR] e accendendo l'apparecchio, appaiono sullo schermi i messaggi —DEF—"e “—H—”. Per salvare ed uscire, premere [START].

5.0 PROCEDURA DI AGGIORNAMENTO DEL SOFTWARE VALUTE

In caso di modifica delle funzioni di sicurezza delle banconote o di inserimento di banconote nuove potrebbe essere necessario aggiornare il dispositivo con un nuovo software valute per mezzo della porta USB incorporata (disponibile con 2660, 2665 & 2685). Per assistenza rivolgersi a Safescan: www.safescan.com.

6.0 RISOLUZIONE DEI PROBLEMI & MANUTENZIONE

6.1 Messaggi di errore dopo l'auto-test

messaggio Di errore	soluZione
Fluorescence sensor	Non disporre e non utilizzare l’apparecchio sotto una luce intensa
Banknote feeding sensor	Rimuovere le banconote o togliere la polvere dal caricatore
Banknote receiving sensor	Rimuovere le banconote o togliere la polvere dal raccoglitore
Left counting sensor	Rimuovere le banconote o togliere la polvere dal raccoglitore
Right counting sensor	Rimuovere le banconote o togliere la polvere dal raccoglitore
Ext IR sensor	Rimuovere le banconote o togliere la polvere con un getto d’aria
Internal memory fault	Ripristinare i parametri predefiniti

6.2 Pulizia dei sensori

Per prestazioni ottimali si consiglia di pulire regolarmente il dispositivo.

Pulire il caricatore e il raccoglitore con la spazzola in dotazione. Pulire i componenti interni con il panno in dotazione. Posizionare questo panno con il lato morbido rivolto verso l'alto sul caricatore e lasciare che la carta passi attraverso il dispositivo per 3 - 5 volte.

6.3 Rilevamento banconote sospette

Cause e soluZioni	Inserire le banconote nel caricatore in modo ordinato e ben centrate. Se appare
Slant notes	spesso un messaggio di errore, regolare la vite di regolazione del caricatore spostandola leggermente in senso antiorario.
Chained notes / Double notes	A volte le banconote sono attaccate l’una all’altra. Controllare le banconote e ricontare. Se appare spesso un messaggio di errore, regolare la vite di regolazione del caricatore spostandola leggermente in senso antiorario.
Incomplete notes	Banconote incomplete o danneggiate Togliere le banconote e controllarle. Per continuare, premere [START].
UV Suspected	Banconote false o sospette. Rimuovere la banconota dal raccoglitore e premere [START] per continuare.
IR Suspected
MG Suspected	Se vengono scartate spesso delle banconote autentiche, impostare il livello di sensibilità a un livello inferiore (vedi § 4.1).
Width error	La larghezza della banconota non è conforme. Togliere la banconota e controllarla. Per continuare, premere [START].
Different denomination	Rimuovere la banconota di valore diverso. Rimuovere le banconote già contate e ricontarle.
Cannot Judge Denomination	Rimuovere e ricontare le banconote.
Receiver stack full	Nel raccoglitore si trovano più di 220 pezzi. Rimuovere le banconote dal raccoglitore.

7.0 SPECIFICHE TECNICHE

Dimensioni 243x287x248MM

Peso 6,5 kg

Larghezza banconote 50mm x 110mm \~ 90mm x 180mm

Velocità Velocità alta: 1500 banconote al minuto

Velocità media: 1200 banconote al minuto

Velocità bassa: 800 banconote al minuto

Capacità del caricatore 300 banconote

Capacità del raccoglitore 220 banconote

Alimentazione AC 100-240V / 50-60Hz

Consumo 60W

Condizioni di temperatura Da 0 a 40°C

8.0 GARANZIA

Per la garanzia

Per assistenza, contattare Safescan: www.safescan.com.

delle direttive europee vigenti. La dichiarazione di conformità (DoC) è disponibile su www.safescan.com.

Dopo l'uso consegnare se possibile il dispositivo in un centro di riciclo. Non gettare il prodotto nella normale spazzatura domestica.
