2685 - Compteuse de pièces et de billets Safescan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteuse de pièces et de billets
Marque	Safescan
Modèle	2685
Dimensions (approx.)	250 x 200 x 150 mm
Poids (approx.)	2.5 kg
Alimentation	230 V AC, 50 Hz
Capacité de la trémie	300 pièces ou 100 billets
Fonctions principales	Comptage de pièces et billets, détection de faux, tri par valeur, totalisation
Entretien et nettoyage	Nettoyer régulièrement les capteurs avec un chiffon doux et sec
Sécurité	Arrêt automatique en cas de bourrage, détection de contrefaçon
Pièces détachées et réparabilité	Pièces disponibles via SAV Safescan, réparation par technicien agréé
Informations générales	Notice disponible en plusieurs langues sur notice-facile.com

FOIRE AUX QUESTIONS - 2685 Safescan

Comment utiliser la Safescan 2685 ?

Placez les pièces ou billets dans la trémie, puis appuyez sur le bouton Start. L'appareil compte automatiquement et affiche le total. Consultez la notice pour les options de tri.

Que faire en cas de bourrage ?

Éteignez l'appareil, retirez délicatement les pièces ou billets bloqués. Nettoyez les capteurs avec un chiffon sec. Redémarrez. Si le problème persiste, contactez le SAV Safescan.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur et les capteurs. N'utilisez pas de produits liquides ou abrasifs. Un nettoyage régulier garantit une précision optimale.

L'appareil détecte-t-il les fausses pièces ?

Oui, la Safescan 2685 intègre un système de détection de contrefaçon pour les pièces et billets, basé sur des capteurs magnétiques et optiques.

Peut-on compter des billets de différentes devises ?

Oui, l'appareil peut compter plusieurs devises. Sélectionnez la devise souhaitée via le menu. Les valeurs de détection peuvent être ajustées dans les paramètres.

Quelle est la capacité de la trémie ?

La trémie accepte jusqu'à 300 pièces ou 100 billets en une seule fois. Pour de plus grandes quantités, procédez par lots.

Comment calibrer l'appareil ?

La calibration s'effectue via le menu Settings > Calibration. Utilisez un échantillon de pièces ou billets de valeur connue. Suivez les instructions à l'écran.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise. Assurez-vous que l'interrupteur est sur ON. Si rien ne se passe, contactez le support technique.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès du SAV Safescan ou sur leur site officiel. Utilisez toujours des pièces d'origine.

La garantie est-elle toujours valable ?

La garantie standard est de 2 ans à compter de l'achat. Elle couvre les défauts de fabrication. Les dommages dus à une mauvaise utilisation ne sont pas couverts.

MODE D'EMPLOI 2685 Safescan

Contenu de la boîte:

• Safescan 2600 series Compteuse billets
- Adaptateur avec prise (EUR/UK)
- Kit de nettoyage
- Manuel d'utilisation

Nous vous remercions d'avoir choisi une compteuse de billet Safescan 2600 series. Veuillez lire ce manuel dans son intégralité avant d'utiliser la machine de manière à vous familiariser avec ses fonctions et opérations. Le Safescan 2600 series est une compteuse de billets pour utilisateurs professionnels de performance et de fiabilité remarquables. Il se distingue par ses contrôles de détection de contrefaçon, de billets doubles, de couleur, de dimension et de comptage (de valeur) pour les billets d'euros triés et non-triés. Son design compact et élégant en fait un outil précieux des banques, casinos, supermarchés, cinémas et autres lieux de vente.

Il y a 4 modèles disponible:

1. Safescan 2610: cette appareil compte les billets de banques à une vitesse de 1.500 billets par minute propose une fonction de comptage cumulé et de mis en liasses avec détection.
2. Safescan 2660: en plus des fonctions du Safescan 2610, le 2660 est dotée d'une sextuple détection.
3. Safescan 2665: en plus de fonctions du Safescan 2660, le 2665 compte les billets Euros non triés.
4. Safescan 2685: en plus des fonctions du Safescan 2665, le 2685 compte les billets GBP non triés.

Note:

• Avant d'allumer la machine, assurez-vous qu'aucun objet ne bloque le fonctionnement des rouleaux et roues.
• Ne pas placer ou utiliser la machine dans un lieu humide. Ceci peut provoquer un court-circuit électrique et risques de chocs électriques.
• Toujours éteindre la machine et retirer le câble d'alimentation après comptage.
• Les billets qui ont été lavés. peuvent refléter les rayons UV et peuvent créer de fausses alarmes.
• Les billets de banque sales peuvent avoir un effet sur les caractéristiques d'absorption infrarouge et peuvent créer de fausses alarmes.

1.0 PIECES PRINCIPALES & COMMANDES

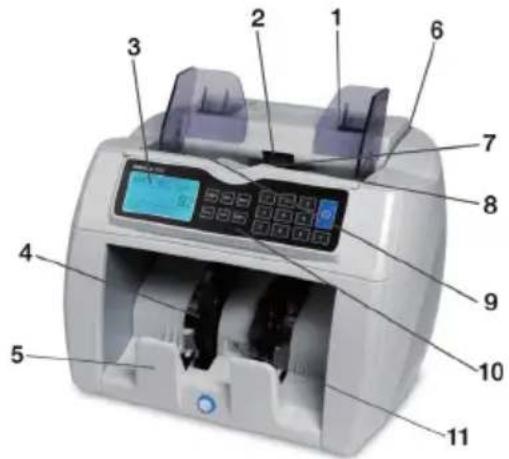

1.1 Pièces de la machine

1. Guide de trémie
2. Roue de transport des billets
3. Ecran LCD
4. Roue de l'empileuse de billets
5. Empileuse

6. Poignée

7. Capteur d'alimentation billets

8. Roue d'alimentation billets
9. Trémie
10. Tableau de commande
11. Capteur de réception billets

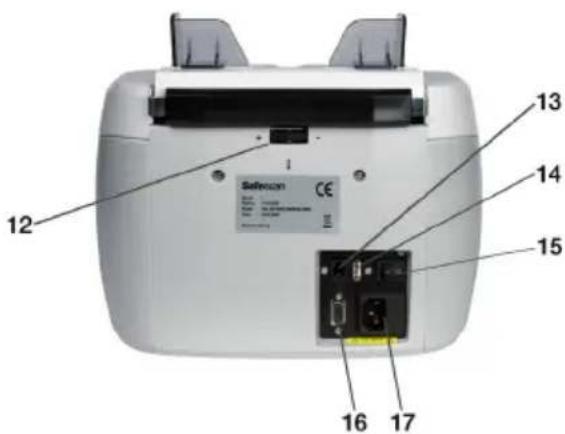

1. Vis de réglage trémie
2. Interface RJ-10*
3. Interface usb**
4. Interrupteur marche/arrêt
5. Interface RS-232
6. Prise d'alimentation

* Interface pour imprimer les résultats de comptage avec l'imprimante thermique (Safescan TP-220) ou pour le logiciel Safescan

Money Counting (disponible pour les modèles 2665 & 2685)

** L'interface usb est disponible pour les modèles 2660, 2665 & 2685

1.2 Tableau de commande

2610

2660, 2665, 2685

1. [ADD] Appuyez sur cette touche pour entrer dans la fonction d'addition (comptage cumulé).
2. [SPD] Appuyez sur cette touche pour sélectionner la vitesse de comptage (SP1=Lente, SP2=Moyenne et SP3=Haute).
3. [MOD] Appuyez sur cette touche pour sélectionner un mode de comptage MIX* / SORT / COUNT (*disponible pour les modèles 2665 & 2685).
4. Boutons numériques [1-9]: utilisez ces touches pour la fonction mise en liasses (0-200).
5. [START] : appuyez sur cette touche pour commencer le comptage. Appuyez la touche pendant 3 secondes afin de sélecter le mode de comptage Auto/Manual. (pas disponible sur le Safescan 2610)
6. [UV] : appuyez sur cette touche pour (dés)activer la détection UV.
7. [CLR] Effacer la mémoire de comptage.
8. [A/M] : appuyez sur cette touche afin de changer entre le mode de comptage Auto/Manual.
9. [CUR] Appuyez sur cette touche pour choisir une devise à compter.
10. [REP/PRT] Appuyez sur cette touche pour voir/imprimer le rapport des résultats du comptage. (disponible pour le modèle 2665 & 2685).

1.3 Ecran de fonctionnement

2610 2660, 2665, 2685

1. Indication du comptage cumulé
2. Vitesse: Haute (SP3)/Moyenne (SP2)/Basse (SP1)
3. Mode de comptage: Mix/Sort/Countt
4. Indication de la détection UV

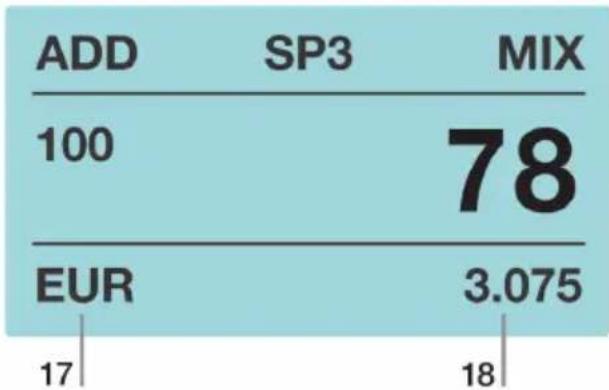

2.0 FONCTIONNEMENT

1. La quantité du lot pour la fonction mis en liasses
2. Nombre de billets comptés
3. Devise: EUR, GBP, USD, PLN, SEK, NOK, ALL
4. Résultat/total de la valeur compté

Allumer la machine à l'aide de l'interrupteur à l'arrière de l'appareil. La version du logiciel s'affiche au démarrage, ensuite la machine effectue un autotest. Lorsque le test est réussi, la machine est prête à l'emploi (voir la photo ci-dessous).

Si des messages d'avertissements s'affichent, vérifier le tableau 4.1 pour résoudre le problème.

2610 2660, 2665, 2685

2.1 Modes de comptage

Appuyer sur la touche [MOD] pour sélectionner un mode de comptage.

MIX (disponible pour les modèles 2665 & 2685) : Comptage de devises et détection de contrefaçon pour billets en Euros triés et non triés (Vitesse-SP2 ou Lent=recommandé).

SORT : Comptage de billets avec détection de contrefaçon pour billet triés.

COUNT : Comptage de billets (comptage libre) avec détection pour toutes les devises disponibles.

Pour le comptage sans détection de contrefaçon, choisissez CUR: ALL.

A noter :

SORT mode; Lorsqu'un billet d'une valeur/dimension (2610) différente est détecté, un avertissement est alors affiché.

La machine s'arrêtera de compter. Le billet de valeuR/dimension (2610) différente sera alors le dernier billet de banque compté dans l'empileuse.

2.2 sélection de devises (pas disponible sur le Safescan 2610)

Appuyez sur [CUR] pour choisir et sélectionner les devises disponibles dans le mode de comptage actif.

[MIX] 2665: EUR, 2685: EUR-GBP

[SORT] EUR, GBP & NOK

[COUNT] EUR, GBP, USD, PLN, SEK, NOK & ALL (sans détection)

2.3 Fonction mise en liasses

Appuyez sur la touche [0-9] pour programmer la quantité du lot.

Pour désactiver la fonction de mise en liasses, appuyez plusieurs fois sur la touche [0] jusqu'à ce que l'indication du numéro de lot s'éteigne.

2.4 Mode d'addition

Appuyez la touche [ADD] pour compter en cumulant. L'écran affichera ADD lorsque la fonction est activée. Appuyez sur [ADD] pour la désactiver.

2.5 Vitesse

Appuyez sur [SPD] pour sélectionner la vitesse de comptage (SP1=Lente, SP2=Moyenne et SP3=Haute).

• Vitesse haute : 1500 billets /minute
• Vitesse moyenne : 1200 billets /minute
• Vitesse lente : 800 billets /minute

A noter :

Lors du comptage de billets mixtes, régler la vitesse de comptage à la vitesse recommandée : SP2 (moyenne).

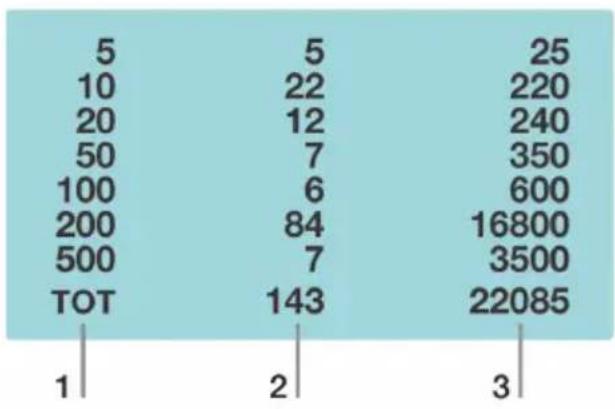

2.6 Rapport / Imprimer les résultats du comptage (disponible pour les modèles 2665 & 2685)

Appuyer sur la touche [REP] pour afficher les résultats à l'écran.

Lorsque vous appuyez sur [REP] pendant 3 secondes, le rapport de compte sera imprimé à l'aide de l'imprimante thermique (Safescan TP-220) ou envoyé sur le logiciel Safescan Money Counting.

1. Dénomination
2. Quantité de billets
3. Valeur

2.7 Réglage de la trémie d'alimentation

La position de la vis de réglage de la trémie a déjà été réglée de manière optimale à l'usine. Lorsque des erreurs de comptage se produisent (par ex. Billets doubles/billets enchainés), il peut être nécessaire de régler la vis de réglage de la trémie pour optimiser le transport des billets lorsque:

• Les billets ne peuvent être comptés sans problèmes, augmenter la distance.
• La machine s'arrête et affiche les codes « billets doubles » ou « billets enchainés », réduire la distance.

Faire tourner la vis dans le sens des aiguilles d'une montre pour augmenter la distance d'épaisseur de billet, la faire tourner dans le sens inverse des aiguilles d'une montre pour réduire la distance.

A noter :

La vis de réglage est très sensible, n'effectuer que de légers réglages.

2.8 Utilisation des guides de trémie

1. La largeur des guides de trémie peut être réglée manuellement. Les deux guides de trémie se déplacent simultanément.
2. Afin d'obtenir le meilleur résultat de comptage, la largeur du guide de trémie devrait être la même que celle des billets les plus larges comptés.
3. Afin d'optimiser les fonctions de détection de contrefaçon, la largeur du guide de trémie devrait être la même que celle des billets comptés.

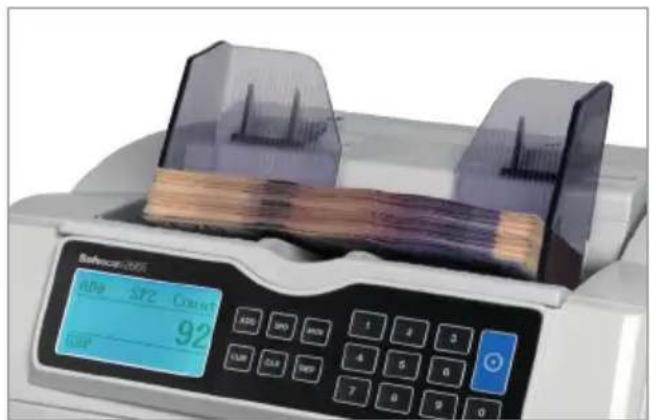

3.0 COMPTER CORRECTEMENT LES BILLETS DE BANQUE

• Placez les billets avec soin et les centrer sur la trémie.
• Pour un comptage optimal, placez une pile de billets sur la trémie, les billets les plus larges d'abord et les plus petits sur le dessus.
  • Assurez-vous que le dos de la pile de billet est bien droit.
• Placez les billets de manière horizontale sur la trémie.

A noter :

Pour un comptage optimal, tenir légèrement les billets d'une main de manière à assurer une alimentation correcte et utiliser les guides à billets pour maintenir les billets centrés.

4.0 PARAMÈTRES DE DÉTECTION DE CONTREFAÇON

4.1 Régler la sensibilité

Appuyez sur la touche [CUR]/[UV] (2610) et allumer l'appareil. La méthode de contrefaçon et le niveau de sensibilité sont affichés.

Appuyez sur la touche [MOD] pour sélectionner le type de contrefaçon. Appuyez sur [0-8] pour sélectionner le niveau de sensibilité. Se référer au tableau ci-dessous pour tous les paramètres de contrefaçon et information:

type De ContrefaÇon	niveau par Défaut	plage
Niveau de sensibilité Largeur	-4-	0~8
Niveau de sensibilité UV	-4-	0~8
Niveau de sensibilité MG/MT	-2-	0~4
Niveau de sensibilité couleur	-4-	0~8
Niveau de sensibilité IR	-3-	0~8
Niveau de sensibilité papier	-3-	0~8

Appuyez deux fois sur la touche [START] pour enregistrer les changements et retourner au menu de comptage.

4.2 Retour aux paramètres d'usine

Appuyez sur la touche [CLR] et allumez la machine, “—DEF—”and “—H—” s'affichent à l'écran. Appuyez sur la touche [START] pour enregistrer et quitter.

5.0 PROCÉDURE DE MISE à JOUR DU LOGICIEL DE GESTION DES DEVISES

En cas de modification des caractéristiques de sécurité des billets ou d'introduction de nouveaux billets, vous pourriez devoir mettre à jour l'appareil avec un nouveau logiciel des devises en utilisant le port USB intégré (disponible pour les modèles 2660, 2665 & 2685) Si vous avez besoin d'aide, n'hésitez pas à contacter Safescan : www.safescan.com.

6.1 Messages d'erreur après l'autotest

message D’erreur	solution
Fluorescence sensor	Ne pas placer ou utiliser la machine sous une lumière forte.
Banknote feeding sensor	Retirer le(s) billet(s) ou enlever les poussières de la trémie.
Banknote receiving sensor	Retirer le(s) billet(s) ou enlever les poussières de l’empileuse.
Left counting sensor	Retirer le(s) billet(s) ou enlever les poussières de l’empileuse.
Right counting sensor	Retirer le(s) billet(s) ou enlever les poussières de l’empileuse.
Ext IR sensor	Retirer le(s) billet(s) ou enlever les poussières avec une bombe à air.
Internal memory fault	Réinitialiser aux paramètres d’usine.

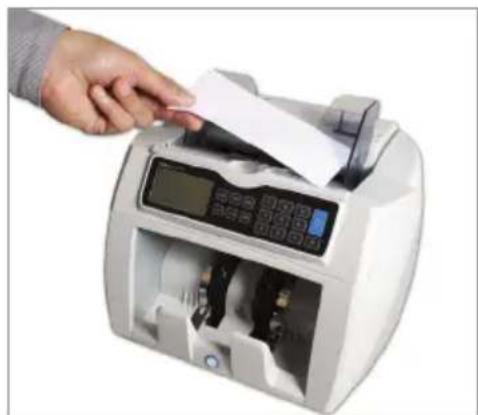

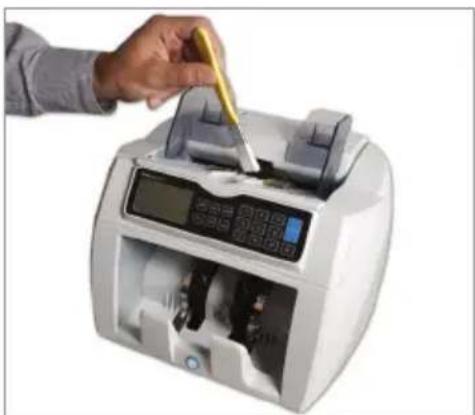

6.2 Nettoyage des capteurs

Le fonctionnement optimal de l'appareil requiert un nettoyage régulier.

Nettoyez la trémie et l'empileur à l'aide de la brosse sèche incluse. Nettoyez les éléments internes à l'aide du billet de nettoyage inclus. Placez ce billet sur la trémie en veillant à ce que la partie douce soit orientée vers le haut et faites passer le papier trois à cinq fois à travers l'appareil.

Person using a handheld digital counter machine to press or install a yellow cable (no visible text or symbols)

6.3 Détection de billets suspects

message D’erreur	Causes et solutions
Slant notes	Placez les billets soigneusement et les centrer sur la trémie. Si le message d’erreur apparaît fréquemment, réglez alors légèrement la vis de réglage de trémie dans le sens des aiguilles d’une montre.
Chained notes / Double notes	Il arrive que les billets soient collés/reliés ou pliés ensemble. Vérifiez les billets et recomptez. Si le message d’erreur apparaît fréquemment, réglez alors légèrement la vis de réglage de trémie dans le sens des aiguilles d’une montre.
Incomplete notes	Billet incomplet ou endommagé. Retirez et vérifiez le billet. Appuyez sur la touche [START] pour continuer.
UV/ IR / Magnetic suspected	Faux billet ou billet suspect. Retirez le billet de l’empileuse et appuyez sur la touche [START] pour continuer le comptage.Lorsqu’une identification incorrecte de billets authentiques se produit fréquemment : Régler le niveau de sensibilité à un niveau plus bas. (4.1)
Width error	Billet de dimension non-conforme, retirez et vérifiez le billet. Appuyez sur la touche [START] pour continuer.
Different denomination	Retirez le billet de valeur différente, retirer les billets comptés et recomptez la liasse.
Cannot Judge Denomination	Retirez et recomptez la liasse.
Receiver stack full	La quantité de billets dans l’empileuse est supérieure à 220Retirez les billets de l’empileuse.

7.0 CARACTÉRISTIQUES TECHNIQUES

Dimensions 243x287x248MM

Poids 6.5 Kg

Plage de dimension billets 50mmx110mm\~90mmx180mm

Vitesse Vitesse haute : 1500 billets /minute

Vitesse moyenne : 1200 billets /minute

Vitesse lente : 800 billets /minute

Capacité de la trémie 300 billets

Capacité de l'empileuse 220 billets

Alimentation AC 100-240V / 50-60Hz

Consommation électrique 60W

Conditions de température 0--40°C

8.0 GARANTIE

Procédure de garantie

Contacter Safescan pour toute assistance : www.safescan.com.

Ce produit satisfait aux exigences essentielles et à toute autre disposition applicable des directives européennes en vigueur. La Déclaration de Conformité (DDC) est consultable sur le site www.safescan.com.

Après usage, veuillez si possible apporter cette machine dans un centre de recyclage. Ne jetez pas ce produit avec les déchets ménagers.
