BEDIENUNGSANLEITUNG EY7441 PANASONIC

Akku-Bohrschrauber/Akku-Schlagbohrschrauber/Akku-Auto Bohrschrauber

completely and save this manual for future use.

DE: Vor Inbetriebnahme des Gerätes die Betriebsanleitung

bitte gründlich durchlesen und diese Broschüre zum späteren

Nachschlagen sorgfältig aufbewahren.

FR: Lire entièrement les instructions suivantes avant de faire

Rechts/Linkslauf Schalter

Ausrichtmarkierungen

Akku-Entriegelungsknopf

Überhitzungs-Warnlampe (Motor/Akku)

LED-Leuchten-EIN/AUS-Taste

Akkuladungs-Warnlampe

HINWEIS: Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (F) zu sehen.

Ausrichtmarkierungen

Aus (normaler Betrieb)

Leuchten: Überhitzung (motor)

Blinken: Überhitzung (akku)

Aus (normaler Betrieb)

Blinken (Keine Ladung) Akkuschutzfunktion aktiv

Etikett (rot oder gelb)

Ausrichtmarkierungen

Akku-Entriegelungsknopf

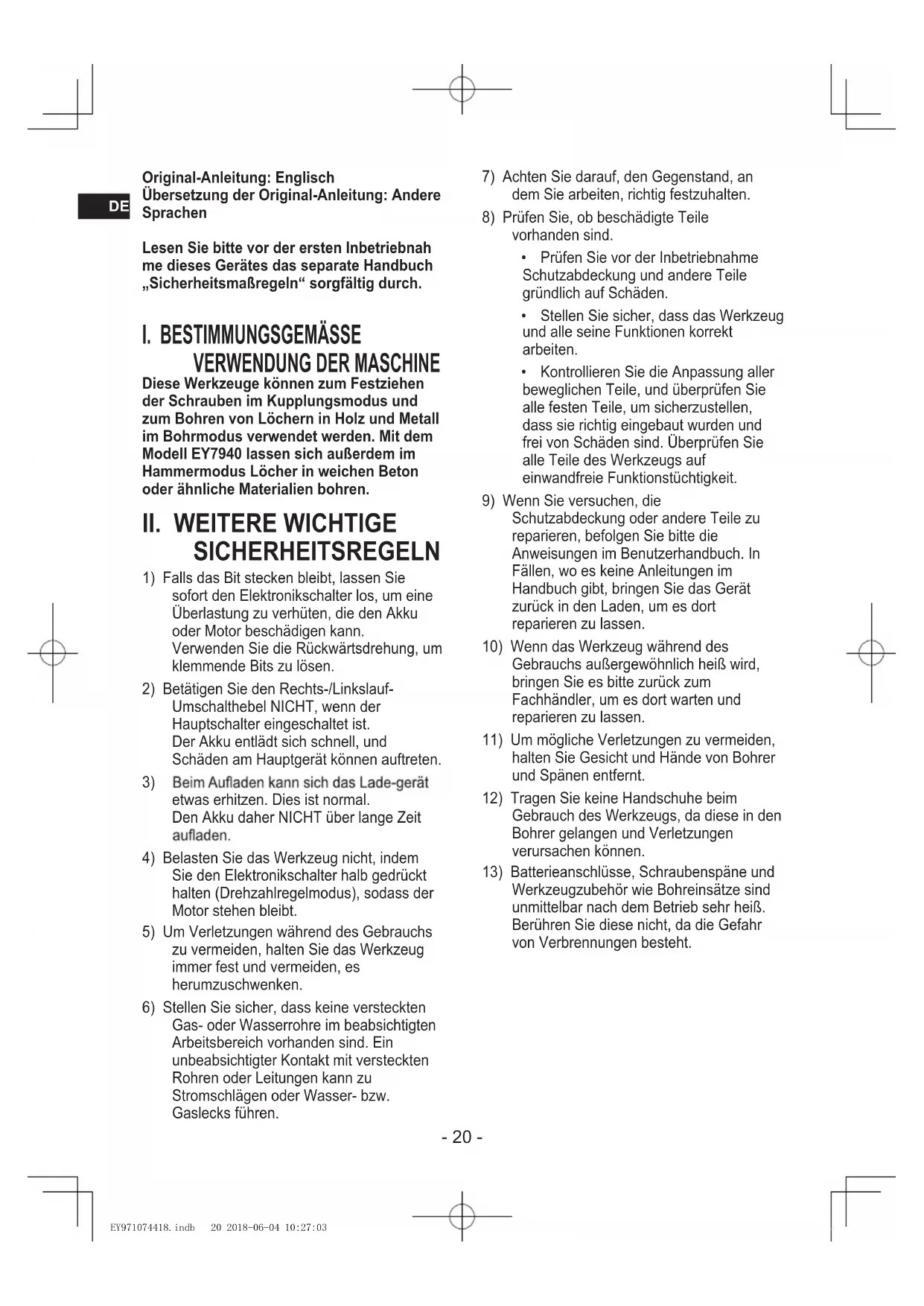

This apparatus was produced to BS800. EY971074418.indb 19 2018-06-23 10:27:03- 20 -

DE Original-Anleitung: Englisch

Übersetzung der Original-Anleitung: Andere

Lesen Sie bitte vor der ersten Inbetriebnah

me dieses Gerätes das separate Handbuch

„Sicherheitsmaßregeln“ sorgfältig durch.

I. BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE Diese Werkzeuge können zum Festziehen

der Schrauben im Kupplungsmodus und

zum Bohren von Löchern in Holz und Metall

im Bohrmodus verwendet werden. Mit dem

Modell EY7940 lassen sich außerdem im

Hammermodus Löcher in weichen Beton

oder ähnliche Materialien bohren.

II. WEITERE WICHTIGE SICHERHEITSREGELN

1) Falls das Bit stecken bleibt, lassen Sie

sofort den Elektronikschalter los, um eine

Überlastung zu verhüten, die den Akku

oder Motor beschädigen kann.

Verwenden Sie die Rückwärtsdrehung, um

klemmende Bits zu lösen.

2) Betätigen Sie den Rechts-/Linkslauf-

Umschalthebel NICHT, wenn der

Hauptschalter eingeschaltet ist.

Der Akku entlädt sich schnell, und

Schäden am Hauptgerät können auftreten.

etwas erhitzen. Dies ist normal.

Den Akku daher NICHT über lange Zeit

4) Belasten Sie das Werkzeug nicht, indem

Sie den Elektronikschalter halb gedrückt

halten (Drehzahlregelmodus), sodass der

Motor stehen bleibt.

5) Um Verletzungen während des Gebrauchs

zu vermeiden, halten Sie das Werkzeug

immer fest und vermeiden, es

6) Stellen Sie sicher, dass keine versteckten

Gas- oder Wasserrohre im beabsichtigten

Arbeitsbereich vorhanden sind. Ein

unbeabsichtigter Kontakt mit versteckten

Rohren oder Leitungen kann zu

Stromschlägen oder Wasser- bzw.

7) Achten Sie darauf, den Gegenstand, an

dem Sie arbeiten, richtig festzuhalten.

8) Prüfen Sie, ob beschädigte Teile

• Prüfen Sie vor der Inbetriebnahme

Schutzabdeckung und andere Teile

gründlich auf Schäden.

• Stellen Sie sicher, dass das Werkzeug

und alle seine Funktionen korrekt

• Kontrollieren Sie die Anpassung aller

beweglichen Teile, und überprüfen Sie

alle festen Teile, um sicherzustellen,

dass sie richtig eingebaut wurden und

frei von Schäden sind. Überprüfen Sie

alle Teile des Werkzeugs auf

einwandfreie Funktionstüchtigkeit.

9) Wenn Sie versuchen, die

Schutzabdeckung oder andere Teile zu

reparieren, befolgen Sie bitte die

Anweisungen im Benutzerhandbuch. In

Fällen, wo es keine Anleitungen im

Handbuch gibt, bringen Sie das Gerät

zurück in den Laden, um es dort

reparieren zu lassen.

10) Wenn das Werkzeug während des

Gebrauchs außergewöhnlich heiß wird,

bringen Sie es bitte zurück zum

Fachhändler, um es dort warten und

reparieren zu lassen.

11) Um mögliche Verletzungen zu vermeiden,

halten Sie Gesicht und Hände von Bohrer

und Spänen entfernt.

12) Tragen Sie keine Handschuhe beim

Gebrauch des Werkzeugs, da diese in den

Bohrer gelangen und Verletzungen

13) Batterieanschlüsse, Schraubenspäne und

Werkzeugzubehör wie Bohreinsätze sind

unmittelbar nach dem Betrieb sehr heiß.

Berühren Sie diese nicht, da die Gefahr

von Verbrennungen besteht.

EY971074418.indb 20 2018-06-04 10:27:03- 21 -

Drehzahl oder Hubzahl

Nur für Inneneinsatz.

• Verwenden Sie nur die Panasonic-Akkus,

die für den Einsatz mit dieser Akku-

Maschine ausgelegt sind.

• Panasonic übernimmt keine Verantwortung

für etwaige Schäden oder Unfälle, die durch

den Gebrauch von recycelten oder

gefälschten Akkus verursacht werden.

• Werfen Sie den Akku nicht ins Feuer, und

setzen Sie ihn auch keiner übermäßigen

• Achten Sie darauf, dass keine

Metallgegenstände mit den Kontakten des

Akkus in Berührung kommen.

• Unterlassen Sie das Tragen oder

Aufbewahren des Akkus zusammen mit

Nägeln oder ähnlichen Metallgegenständen

• Laden Sie den Akku nicht an einem heißen

Ort, wie z. B. in der Nähe eines Feuers oder

in direktem Sonnenlicht. Anderenfalls kann

der Akku überhitzen, Feuer fangen oder

• Nachdem Sie den Akku von der Maschine

oder dem Ladegerät abgenommen haben,

bringen Sie stets die Akkuabdeckung

wieder an. Anderenfalls könnten die

Akkukontakte kurzgeschlossen werden,

was zu einem Brand führen kann.

• Wenn der Akku schwach geworden ist,

ersetzen Sie ihn durch einen neuen.

Fortgesetzter Gebrauch eines beschädigten

Akkus kann zu Wärmeerzeugung,

Entzündung oder Bruch führen.

• Um Leckagen, Überhitzung,

Rauchentwicklung, Brände und Explosionen

zu verhindern, befolgen Sie beim Umgang

mit unseren Akku-Elektrowerkzeugen

(Hauptteil/Akku/Ladegerät) diese

- Lassen Sie kein Bohrklein oder Staub auf

- Bevor Sie den Akku wieder verstauen,

entfernen Sie das gesamte Bohrklein und

den Staub von ihm und bringen die rote

„Kunststoff-Klemmenabdeckung“ an.

Lagern Sie den Akku anschließend

getrennt von Metallgegenständen

(Schrauben, Nägeln usw.) im

Werkzeugkoffer. Durch lose Gegenstände

im Werkzeugkoffer verursachte Schäden

werden nicht von der Garantie abgedeckt.

• Behandeln Sie die Akku-Elektrowerkzeuge

keinesfalls wie folgt:

(Es besteht die Gefahr von

Rauchentwicklung, Feuer und Explosion.)

- Verwenden oder Liegenlassen in

Bereichen, die Regen oder Feuchtigkeit

- Verwendung unter Wasser

III. BAUGRUPPE Anbringen oder Abnehmen des Bits

Trennen Sie vor dem Anbringen oder

Abnehmen eines Bits den Akku vom

Hauptgerät ab, oder stellen Sie den

Elektronikschalter auf die Mittelstellung

Die Hauptgerät ist mit einem schlüssellosen

Bohrfutter ausgestattet.

Das Bit einführen, und den Knebelring zum

Anziehen im Uhrzeigersinn drehen (von

vorn gesehen), bis das Klicken aufhört.

Den Knebelring entgegen dem

Uhrzeigersinn drehen (von vorn gesehen),

dann das Bit abnehmen. [Fig.2]

EY971074418.indb 21 2018-06-05 10:27:04- 22 -

Wenn starkes Spiel im Futter auftritt, den

Bohrer sichern, dann die Futterklauen durch

Drehen der Sperrhülse öffnen und die

Schraube (Linksgewinde) durch Drehen

entgegen dem Uhrzeigersinn (von vorn

gesehen) mit einem Schraubenzieher

Anbringen oder Abnehmen des Akkus

1. Zum Anbringen des Akkus: [Fig.4 ]

Die Ausrichtmarkierungen aufeinander

ausrichten, und den Akku anbringen.

Den Akku einschieben, bis er einrastet.

2. Zum Entfernen des Akkus: [Fig.4

Den Knopf drücken und den Akku

IV. BETRIEB WARNUNG!

• Atmen Sie nicht den vom Hauptgerät oder

vom Akku ausströmenden Rauch ein, da er

gesundheitsschädlich sein kann.

VORSICHT Stellen Sie den Rechts-/Linkslauf-

Umschalthebel zum Lagern oder Tragen des

Werkzeugs auf die Mittenstellung

Seien Sie vorsichtig, um zu vermeiden,

dass Gegenstände mit dem

Auslöseschalter des Werkzeugs in

Falls ein Gegenstand in Berührung mit

dem Auslöseschalter des Werkzeugs

kommt, auch wenn der Rechts-/Linkslauf-

Schalter in der Mittelstellung (gesperrt)

steht, kann möglicherweise eine kleine

Menge des elektrischen Stroms weiter

Entladung des Akkus und dadurch zum

Ausfall des Akkus führen.

Umschalten und Betätigung des Rechts-/

Linkslauf-Umschalthebels [Fig.5]

1. Für Rechts- oder Linkslauf den Hebel

drücken. Die Drehrichtung des Hebels vor

2. Drücken Sie den Schalter leicht, um das

Werkzeug langsam zu starten.

3. Durch Drücken des Auslösers erhöht sich

die Geschwindigkeit. Wird der Auslöser

losgelassen, stellt das Werkzeug sofort den

4. Wenn eine Anwendung beendet wurde,

verriegeln Sie den Schalter, indem Sie den

Hebel auf die Mittelstellung stellen.

Bei der Betätigung der Bremse kann ein

Bremsgeräusch hörbar sein. Dies ist normal.

Wird die Maschine durch Betätigen des

Auslösers gestartet, kann eine kurzzeitige

Verzögerung auftreten, bevor die Drehung

beginnt. Dies ist kein Anzeichen für eine

* Diese Verzögerung tritt beim Hochfahren

der Schaltkreise der Maschine auf, wenn

der Auslöser zum ersten Mal nach dem

Einsetzen eines Akkus betätigt wird, oder

nachdem die Maschine mindestens 1

Minute lang nicht benutzt worden ist (oder

mindestens 5 Minuten bei leuchtender

LED). Bei der zweiten und jeder weiteren

Betätigung läuft die Maschine ohne

Nicht den Rechts-/Linkslauf- Umschalthebel

betätigen, bevor der Bit vollständig zur Ruhe

gekommen ist, um Schäden zu ver-hindern.

Einstellung des Kupplungsdrehmoments

Stellen Sie das Drehmoment auf eine der

18 Kupplungsstufen oder die Position „

• Stellen Sie die Kupplungseinstellung vor

dem tatsächlichen Betrieb auf dieses

• Wenn der Kupplungsring sich nach dem

Festziehen von Schrauben mit

Kupplungsfunktion nicht auf Bohrmodus

einstellen lässt, den Kupplungsring auf

Position 1 stellen und die Kupplung eine

Sekunde lang betätigen.

Wählen Sie je nach der Arbeit eine niedrige

oder hohe Drehzahl. (EY7441, EY7940,

EY74A1, EY7451) [Fig.7]

Wählen Sie eine niedrige, hohe, oder Auto-

Drehzahl je nach Verwendung (EY7443)

EY971074418.indb 22 2018-06-05 10:27:05- 23 -

DE Je stärker der Elektronikschalter gedrückt

wird, desto höher wird die Drehzahl.

Das Modell EY7443 besitzt einen AUTO-

Modus, der die Belastung des Werkzeugs

erkennt und automatisch zwischen Hoch-

(HIGH) und Niederdrehzahlbetrieb (LOW)

Bei niedriger Belastung beginnt das

Werkzeug den Betrieb immer mit der

Geschwindigkeit HIGH.

Wenn sich das Anziehdrehmoment

erhöht, schaltet das Werkzeug auf die

Geschwindigkeit LOW um. Halten Sie das

Werkzeug mit festem Griff, damit es sich

durch das erhöhte Drehmoment nicht aus

Ihren Händen windet.

Beim Betrieb im AUTO-Modus hängt es

von den jeweiligen Arbeitsbedingungen

ab, ob und wann das Werkzeug zwischen

Hoch- (HIGH) und Niederdrehzahlbetrieb

(LOW) umschaltet. Diese Schwankungen im

Verhalten des Werkzeugs sind normal und

stellen keine Funktionsstörung dar.

Bei Wahl des AUTO-Modus am

Während des Betriebs im AUTO-Modus

kann es vorkommen, dass das Werkzeug bei

geringer Belastung auf die Geschwindigkeit

LOW umschaltet, falls der Akku schwach oder

die Akkutemperatur niedrig ist (0°C oder tiefer).

Laden Sie in diesem Fall den Akku auf, oder

legen Sie den Akku mindestens eine Stunde

lang an einen warmen Ort, bevor Sie ihn

Je nach der Belastung kann das Werkzeug

mehrmals zwischen Hoch- (HIGH) und

Niederdrehzahlbetrieb (LOW) hin und

her schalten. Wenn dieses Umschalten

unerwünscht ist, stellen Sie das Werkzeug

manuell auf die Geschwindigkeit HIGH oder

• Überprüfen Sie den Drehzahl-

Wahlschalter vor Gebrauch.

• Verwenden Sie eine niedrige

Geschwindigkeitsstufe, wenn eine große

Kraft bei der Arbeit erforderlich ist. (Die

Verwendung einer hohen

Geschwindigkeitsstufe bei Ausübung einer

großen Kraft kann zu einer Überlast des

Motors und möglicherweise zu Störungen

• Um übermäßigen Temperaturanstieg der

das Werkzeug nicht kontinuierlich mit zwei

oder mehr Akkus betrieben werden. Das

Werkzeug muss vor dem Akkuwechsel

• Achten Sie darauf, dass die

Belüftungslöcher an den Seiten des

Hauptgeräts während des Betriebs nicht

blockiert sind. Anderenfalls kann dies dazu

führen, dass sich das Werkzeug überhitzt

und dass Schäden am Motor auftreten.

• Belasten Sie das Werkzeug (den Motor)

NICHT übermäßig. Es kann sonst zu einer

Beschädigung des Werkzeugs kommen.

• Vermeiden Sie während des Betriebs den

Kontakt mit der Abluft von den

Ventilationsöffnungen, da diese bei hohen

Belastungen heiß werden und u. U. zu

Verletzungen führen können.

Bitverriegelungsfunktion [Fig.9]

1. Wenn der Auslöseschalter bei eingesetztem

Schraubendrehereinsatz ausgerückt ist,

kann das Werkzeug wie ein manueller

Schraubendreher verwendet werden (bis

22,6 N•m, 230 kgf•cm, 199 in•lbs).

Es kann etwas Spiel im Futter vorhanden

sein, was jedoch keine Funktionsstörung ist.

2. Diese Funktion ist praktisch, um Schrauben

anzuziehen, die ein höheres Drehmoment

als das maximale Drehmoment des

Schraubers benötigen (Position

Kupplung), um die Festigkeit einer

Schraube zu überprüfen oder um eine sehr

fest angezogene Schraube zu lösen.

Ändern der Befestigungsseite des

Riemenhakens [Fig.10]

Der Riemenhaken kann auf beiden Seiten des

Gerätes befestigt werden.

1. Entfernen des Hakens

(1) Entfernen Sie die Schraube.

(2) Ziehen Sie den Haken heraus.

2. Befestigen des Hakens auf der anderen

(1) Führen Sie den Haken auf der anderen

(2) Ziehen Sie die Schraube gut fest.

EY971074418.indb 23 2018-06-05 10:27:05- 24 -

• Unbedingt den Riemenhaken am

Hauptgerät sicher befestigen, indem die

Schraube fest angezogen wird. Wenn der

Riemenhaken am Hauptgerät nicht gut

befestigt ist, kann sich der Haken lösen und

das Werkzeug herunterfallen. Dies kann

einen Unfall oder Verletzungen zur Folge

• Überprüfen Sie die Festigkeit der Schraube

regelmäßig. Ist sie locker, muss sie fest

• Den Riemenhaken unbedingt sicher und gut

am Gürtelriemen oder einem anderen

Riemen befestigen. Achten Sie darauf, dass

das Werkzeug nicht aus dem Riemen

rutscht. Dies kann einen Unfall oder

Verletzungen zur Folge haben.

• Wenn das Werkzeug am Riemenhaken

befestigt ist, vermeiden Sie es, zu springen

oder zu rennen. Anderenfalls kann der

Haken rutschen und das Werkzeug

herunterfallen. Dies kann einen Unfall oder

Verletzungen zur Folge haben.

• Wenn das Werkzeug mit dem Riemenhaken

am Hüftgürtel befestigt ist, bringen Sie

keine Schraubereinsätze am Werkzeug an.

Scharfkantige Gegenstände wie

Bohreinsätze können Verletzungen oder

Unfälle verursachen.

(1) LED-Leuchte [Fig.12]

Vor Verwendung der LED-Leuchte muss immer

der Netzschalter einmal gezogen werden.

Drücken Sie die LED-Leuchtentaste

Die Leuchte braucht nur einen sehr geringen

Strom, so dass die Leistung des Werkzeugs

und die Akkukapazität nicht beeinträchtigt wird.

Die eingebaute LED-Leuchte ist für

kurzzeitige Beleuchtung eines kleinen

Arbeitsbereichs ausgelegt.

Verwenden Sie sie nicht als Ersatz für eine

normale Taschenlampe, weil sie nicht hell

Die LED-Leuchte schaltet sich aus,

wenn das Tool während 5 Minuten nicht

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.

Die Verwendung von Bedienelementen,

Ein-stellungen oder Vorgängen außer den

hier beschriebenen kann zur Freisetzung

gefährlicher Strahlung führen.

(2) Overheat warning lamp [Fig.13]

Zeigt an, dass der Betrieb wegen Motoroder

Zum Schutz des Motors und des Akkus

müssen beim Betrieb die folgenden Punkte

• Bei einer Motor-oder Akkuüberhitzung spricht

die Schutzschaltung an, um den Betrieb des

Motors bzw. Des Akkus zu unterbrechen.

Die Überhitzungswarnleuchte auf dem

Bedienungsfeld leuchtet oder blinkt bei

aktivierter Funktion.

• Falls die Überhitzungs-Schutzfunktion

aktiviert wird, lassen Sie das Tool gründlich

abkühlen (mindestens 30 Minuten). Das Tool

ist wieder einsatzbereit, wenn die

Überhitzungs-Warnlampe erlischt.

• Verwenden Sie das Tool so, dass die

Überhitzungs-Schutzfunktion nicht wiederholt

• Falls das Werkzeug kontinuierlich unter

starker Belastung oder bei hoher

Umgebungstemperatur im Sommer

verwendet wird, kann die Überhitzungs-

Schutzfunktion öfters ansprechen.

• Falls das Werkzeug bei niedriger

Umgebungstemperatur im Winter oder jeweils

nur kurzzeitig verwendet wird, spricht die

Überhitzungs-Schutzfunktion nicht an.

Infolge der Arbeitsbedingungen und anderer

Faktoren nimmt die Leistung des EY9L42 bei

einer Temperatur von 10°C und darunter

(3) Akkuladungs-Warnlampe [Fig.14, 15]

Übermäßiges (vollständiges) Entla-den

von Li-Ion-Akkus führt zu einer erheblichen

Verkürzung ihrer Lebensdauer. Der Schrauber

ist mit einer Akkuschutzfunktion ausgestattet,

die übermäßiges Entladen des Akkus

Die Akkuschutzfunktion wird unmittelbar vor

der Erschöpfung des Akkus aktiviert und

bewirkt Blinken der Akkuladungs-Warnlampe.

EY971074418.indb 24 2018-06-05 10:27:05- 25 -

DE Wenn Sie bemerken, dass die Akkuladungs-

Warnlampe blinkt, laden Sie den Akku

Wird die Maschine bei zu geringer Akku-

Restladung gestartet, kann sie stehen

bleiben, ohne dass zuvor die Akkuladungs-

Warnlampe blinkt. Dies zeigt an, dass zu

wenig Akku-Restladung für den Betrieb der

Maschine vorhanden ist. Daher sollte der

Akku vor weiterem Gebrauch aufgeladen

Wird die Maschine während des Betriebs

einer plötzlichen Last ausgesetzt, die

Blockieren des Motors verursacht,

kann der Tiefentladungs-Schutzsensor

ausgelöst werden, so dass eventuell die

Akkuladungs-Warnlampe blinkt. Die Lampe

hört auf zu blinken, sobald die Ursache der

Motorblockierung behoben und der Auslöser

Die Akkuschutzfunktion kann aktiviert werden,

wenn der Motor plötzlich stark belastet wird,

selbst wenn noch genügend Akkurestladung

vorhanden ist. In diesem Fall blinken die

Akkuladungs-Warnlampe und die LED-

Leuchte (EY7443, EY74A1).

Falls sowohl die Akkuladungs-Warnlampe

als auch die LED-Leuchte blinkt,

verringern Sie die Kraft, mit der Sie den

Schrauber andrücken, oder, falls Sie einen

Bohrschrauber verwenden, stellen Sie den

Drehzahl-Wahlschalter auf eine niedrigere

Drehzahl ein (EY7443, EY74A1).

Wenn das Werkzeug im AUTO-Modus nicht

zwischen den Geschwindigkeiten HIGH und

LOW umschaltet, stoppt der Motor und die

Anzeigelämpchen für niedriger Batteriestand

und für Überhitzung blinken abwechselnd.

Das ist keine Betriebsstörung.

Wenn beide Anzeigelämpchen abwechselnd

blinken, drücken Sie den Trigger erneut.

Für richtigen Gebrauch des

• Der Akku hat nur eine begrenzte

• Um eine möglichst lange Lebensdauer des

Li-Ion-Akkus zu erzielen, lagern Sie ihn nach

dem Gebrauch, ohne ihn aufzuladen.

• Sorgen Sie bei Benutzung des Akkus für

ausreichende Belüftung des Arbeitsplatzes.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so

entworfen, dass er in zwei Schritten

eingesetzt werden muss. Vergewissern Sie

sich vor der Inbetriebnahme der Maschine,

dass der Akku ordnungsgemäß in die

Haupteinheit eingesetzt ist.

• Wenn der Akku beim Einschalten der

Maschine nicht fest angeschlossen ist,

blinken die Überhitzungs-Warnlampe und die

Warnlampe für niedrige Akkuladung, um

anzuzeigen, dass ein sicherer Betrieb nicht

möglich ist und das Hauptteil sich nicht wie

üblich dreht. Schließen Sie den Akku so an

das Hauptteil der Maschine an, dass das rote

oder gelbe Schild verschwindet.

1) Falls die Temperatur des Akkus unter etwa

–10°C abfällt, wird der Ladevorgang

automatisch abgebrochen, um eine

Verschlechterung des Akkus zu verhüten.

2) Der Umgebungstemperaturbereich liegt

zwischen 0°C und 40°C.

Wenn der Akku bei einer Akkutemperatur

unter 0°C benutzt wird, funktioniert die

Maschine möglicherweise nicht

3) Verwenden Sie das Ladegerät bei

Temperaturen zwischen 0°C und 40°C.

Die Temperatur während des

Ladevorgangs sollte in etwa der

Temperatur des Akkus selbst entsprechen.

(Die Temperaturabweichung zwischen

Akku und der Ladeumgebung sollte nicht

mehr als 15°C betragen.)

4) Wenn ein kalter Akku (von etwa 0°C oder

weniger) in einem warmen Raum

aufgeladen werden soll, lassen Sie den

Akku für mindestens eine Stunde in dem

Raum und laden Sie ihn auf, wenn er sich

auf Raumtemperatur erwärmt hat.

5) Den Akku abkühlen lassen, wenn er mehr

als 2× hintereinander aufgeladen wurde.

6) Stecken Sie Ihre Finger nicht in die

Kontaktöffnung, um das Ladegerät

festzuhalten oder bei anderen

EY971074418.indb 25 2018-06-05 10:27:06- 26 -

7) Trennen Sie das Ladegerät vom

Stromnetz, wenn es nicht benutzt wird.

Beim Kauf ist Ihr Akku nicht voll aufgeladen.

Laden Sie daher den Akku vor Gebrauch auf.

1. Ladegerät an Wandsteckdose anschließen.

Beim Einführen des Steckers in die

Netzsteckdose kann es zu Funkenbildung

kommen. Dies stellt jedoch kein

Sicherheitsrisiko dar.

2. Setzen Sie den Akku fest in das Ladegerät

1 Die Ausrichtmarkierungen ausrichten,

und den Akku in das Dock des

Ladegerätes einsetzen.

Nicht auf allen Akkus ist eine

Ausrichtungsmarkierung (F) zu sehen

2 In Pfeilrichtung nach vorn schie ben.

3. Während des Ladens leuchtet die

Ladekontrolllampe. Mit Erreichen der vollen

Ladung spricht automatisch eine interne,

elektronische Schaltung an, die ein

Überladen verhindert.

• Das Laden beginnt nicht, solange der

Akku noch heiß ist (wie z. B. unmittelbar

nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange,

bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

4. Die Ladekontrolllampe (grün) blinkt

langsam, wenn der Akku zu etwa 80%

5. Wenn der Ladevorgang beendet ist, erlischt

die grüne Ladekontrolllampe.

6. Falls die Akkutemperatur 0°C oder weniger

beträgt, dauert der Ladevorgang bis zur

Selbst wenn der Akku voll aufgeladen ist,

hat er nur etwa 50% der Leistung eines voll

aufgeladenen Akkus bei normaler

7. Wenden Sie sich an einen Vertragshändler,

falls die Ladekontrolllampe (grün) nicht

Wird ein voll aufgeladener Akku erneut in

das Ladegerät eingesetzt, leuchtet die

Ladekontrolllampe auf. Nach einigen

Minuten erlischt die grüne Ladekontroll-

9. Entfernen Sie den Akku, während der

Akku-Entriegelungsknopf nach oben

gehalten wird. [Fig.17

EY971074418.indb 26 2018-06-04 10:27:06- 27 -

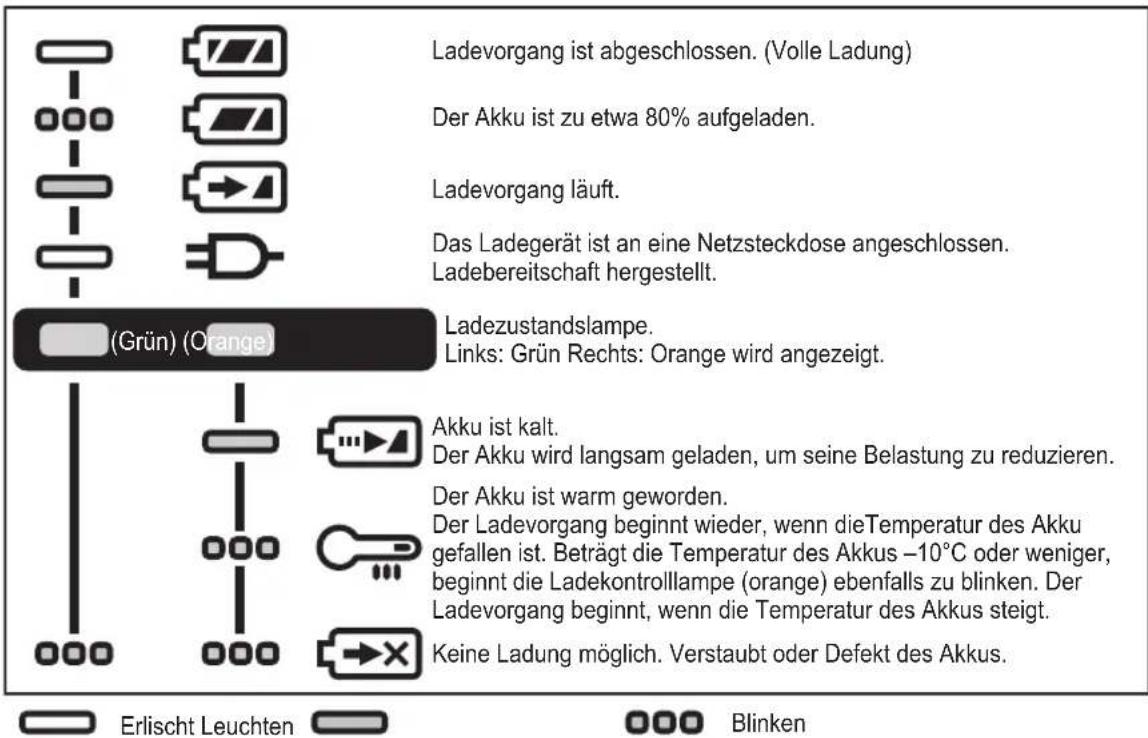

DE ANZEIGELAMPEN Ladevorgang ist abgeschlossen. (Volle Ladung)

Der Akku ist zu etwa 80% aufgeladen.

Das Ladegerät ist an eine Netzsteckdose angeschlossen.

Ladebereitschaft hergestellt.

Links: Grün Rechts: Orange wird angezeigt.

Der Akku wird langsam geladen, um seine Belastung zu reduzieren.

Der Akku ist warm geworden.

Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku

gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger,

beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der

Ladevorgang beginnt, wenn die Temperatur des Akkus steigt.

Keine Ladung möglich. Verstaubt oder Defekt des Akkus.

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen

Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

Benutzerinformation zur Sammlung und Entsorgung von veralteten

Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten

bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in

den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw.

zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2012/19/EG und

2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei,

wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die

menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine

unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter

Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen

Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die

Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses

Abfalls Strafgelder verhängt werden. EY971074418.indb 27 2018-06-04 10:27:06- 28 -

[Für Geschäftskunden in der Europäischen Union]

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und

elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Euro-päischen Union gültig. Bitte treten Sie mit Ihrer

Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten,

und fragen Sie nach einer Entsorgungsmöglichkeit.

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen.

Farbverdünner oder Benzin.

• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen

und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im

Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben,

konsultieren Sie die nächste autorisierte Kundendienststelle.

VI. ZUBEHÖR Verwenden Sie nur für die Futtergröße passende Bits.

VII. ANHANG MAXIMAL ZULÄSSIGE KAPAZITÄTEN Modell EY7441 EY7940 EY7443 EY7451

Maschinenschraube M5

Holzschraube ø6,8 mm

• Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am

• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen

und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im

Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben,

konsultieren Sie die nächste autorisierte Kundendienststelle. EY971074418.indb 28 2018-06-04 10:27:06 EY74A1

DE VIII. TECHNISCHE DATEN HINWEIS: Gewichtsanzeige

1 kg oder mehr: angezeigt in 0,05 kg.

Unter 1 kg: angezeigt in 0,01 kg.

HAUPTGERÄT Modell EY7441 EY7940 EY7443 EY7451

Motorspannung 14,4 V 14,4 V 18 V Drehzahl

Futterkapazität ø1,5 mm~ø13 mm

Gesamtlänge 193 mm 200 mm 199 mm 203 mm

Geräuschvibration Siehe beiliegendes Datenblatt EY971074418.indb 29 2018-06-04 10:27:06 EY74A1
