BEDIENUNGSANLEITUNG SCHC49DB PANASONIC

Wir möchten Ihnen daraufanken, dass Sie sich für diese Geät entschieden haben.

Bitte lessen Sie diese Anleitung vor der Inbetriebnahme dieseres Produkts aufmerksam durch, und bewahren Sie diesen Handbuch für spätere Bezugnahme griffbereit auf.

Montageanleitung ( 2 und 20, 21)

Die Installation muss durch einen Fachmann erfolgen.

Lesen Sie vor dem Beginn der Arbeiten diese Montageanleitung und die Bedienungsanleitung sorgfältig durch, um eine fachmännische Ausführung zu gewährleisten.

(Bitte bewahren Sie diese Anleitung auf. Sie werden sie für die Wartung wieder benötigen, oder wenn sie das Gerät an einem anderen Ort einbauen möchten.)

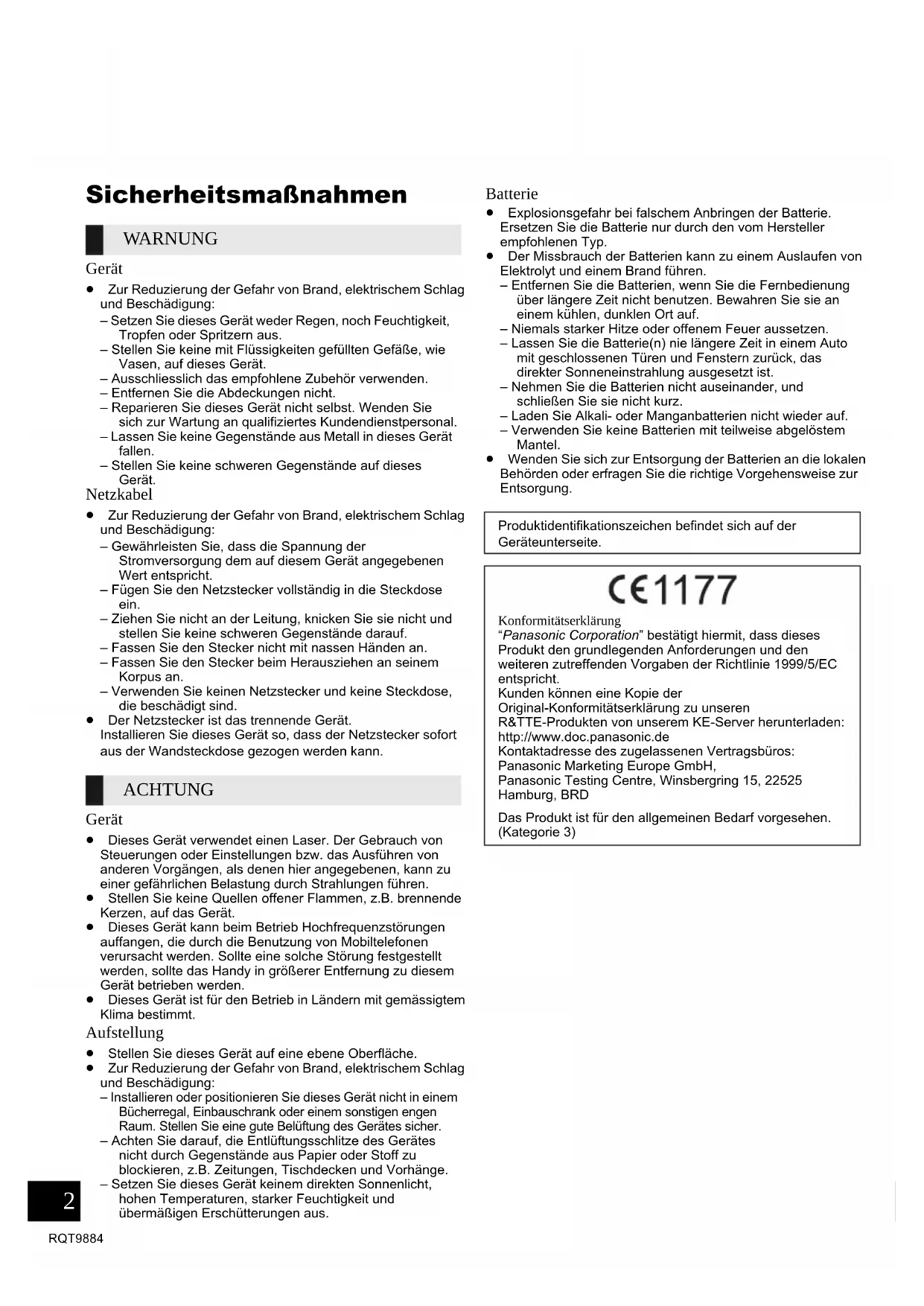

Sicherheitsmaßnahmen

WARNING

Gerat

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie diese Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf diesen Gerät.
  -Ausschliesslich das empfohlene Zubehor verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie these Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Lassen Sie keine Gegenstände aus Metall in diesen Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf these Gerät.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf thisem Gerät angegebenen Wert entspricht.
• Fügen Sie den Netzstecker vollständig in die Steckdose ein.
• Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.

• Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

• Der Netzstecker ist das trennende Gerät. Installieren Sie these Gerät so, dass der Netzstecker所提供 aus der Wandsteckdose gezogen werden kann.

ACHTUNG

Gerat

• Dieses Gerät verwendet einen Laser. Der Gebrauch von Steuerungen oder Einstellungen bzw. das Ausführren von anderen Vorgängen, als denen hier angegebenen, kann zu einer gefährlichen Belastung durch Strahlungen führen.
• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiletelefonen verursacht werden. Soltte eine solche Störung festgestellt werden, sollte das Handy in größer Enternung zu dieser Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt.

Aufstellung

• Stellen Sie diesen Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Installieren oder positionieren Sie diese Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüfung des Gerätes sicher.

• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
• Setzen Sie these Geset gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermögen Erschütterungen aus.

Batterie

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.

• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über langere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nie langere Zeit in einem Auto mit geschlossenen Turen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Nehmen Sie die Batterien nicht auseinander, und schreiben Sie sie nicht kurz.
• Laden Sie Alkali- oder Manganbatterien nicht wieder auf.
• Verwenden Sie keine Batterien mit teilweise abgelöstem Mantel.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

C€1177

Konformitätserklarung "Panasonic Corporation" bestätigt hiermit, dass diese Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren R&TTE-Produkten von unserer KE-Server herunterlagen: http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH,

Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Zubehor 3

Fernbedienungsanleitung 4

Anschlisse 5

Einsetzen von Medien 6

Betrieb von Bluetooth 7

Steuerungen der Medienwiedergabe 9

SC-HC49DB Sie horen DAB/DAB+ 10

FM-Radio horen 12

Sound-Anpassung 13

Uhr und Timer 13

Sonstige 14

Fehlerbehebung 15

Pflege des Gerats und der Medien 17

Uber Bluetooth 18

Abspielbare Medien. 18

Lizenzen 19

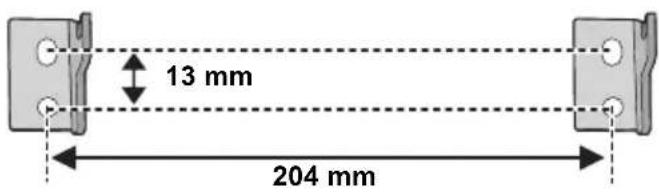

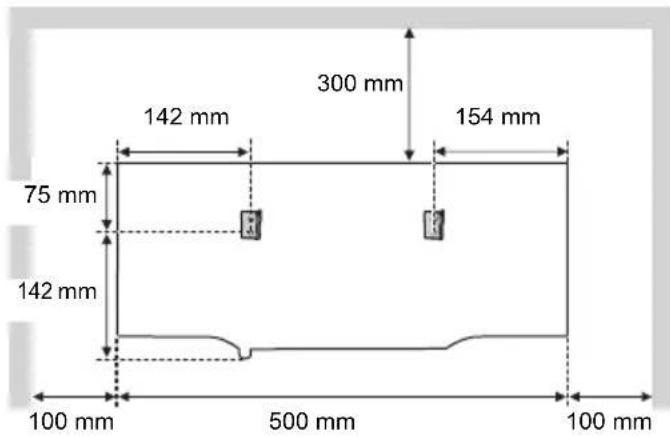

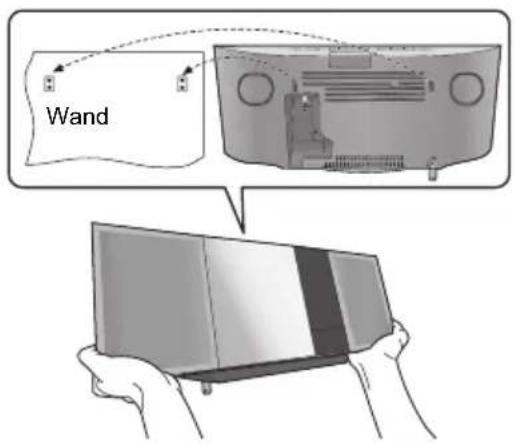

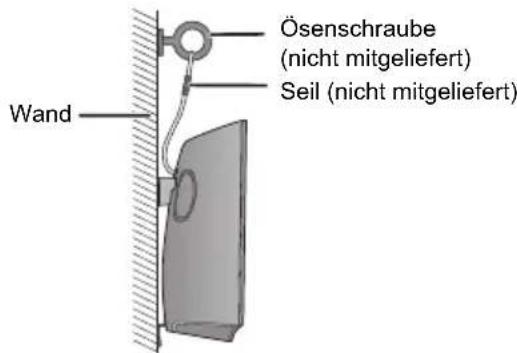

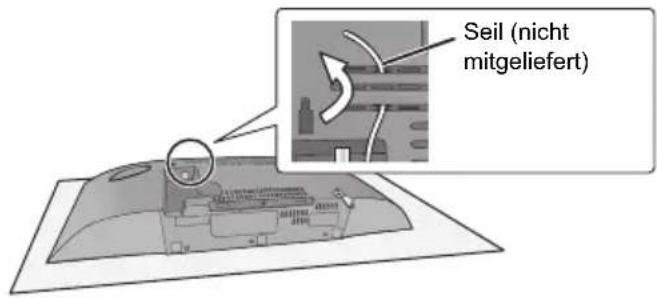

Wandmontage des Gerats (optional) 20

Technische Daten 22

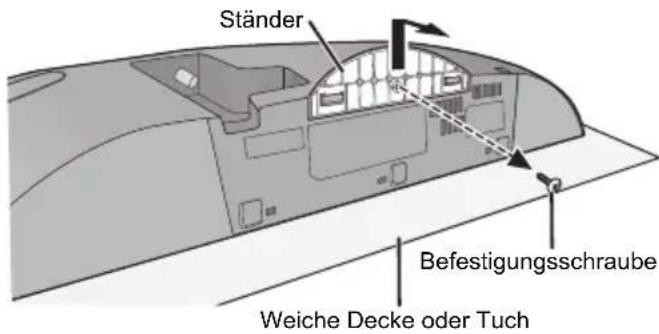

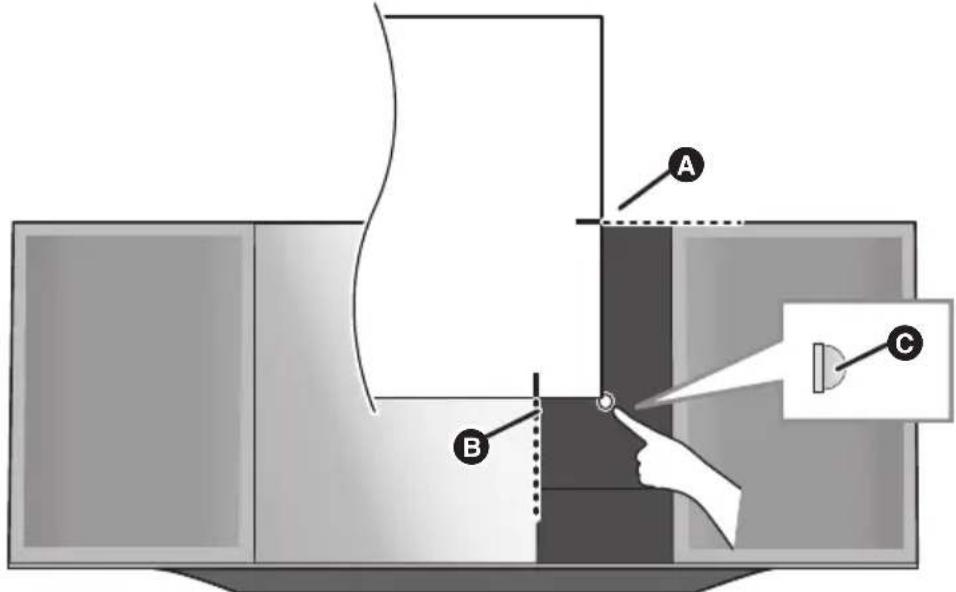

Anbringen der Stütze an thisem Gerät. 23

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

• Seitenverweise werden dargestellt als “ OO”.
• Wenn nicht anders angegeben, werden die Bedienvorgänge unter Verwendung der Fernbedienung beschrieben.
• These Bedienungsanleitung betrifr die Modelle SC-HC49DB und SC-HC49. Soweit nicht anders angegeben, zeigen die Abb. in dieser Anleitung das Modell SC-HC49DB.

SC-HC49DB :bedeutet, dass die entsprechende Funktion nur auf das Modell SC-HC49DB zutrifft.

SC-HC49 : bedeutet, dass die entsprechende Funktion nur auf das Modell SC-HC49 zutrift.

Zubehör

Überprüfen Sieitte das mitgelieferte Zubehör vor Inbetriebnahme des Geräts.

1 Fernbedienung (N2QAYB000945)
1 Batterie für die Fernbedienung
1Netzkabel

SC-HC49DB

1 DAB-Zimmerantenne

SC-HC49

1UKW-Zimmerantenne

1 Pad-Bogen (Stütze)

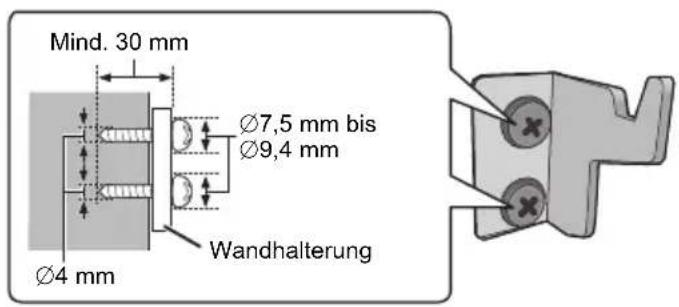

Zubehör zur Wandmontage

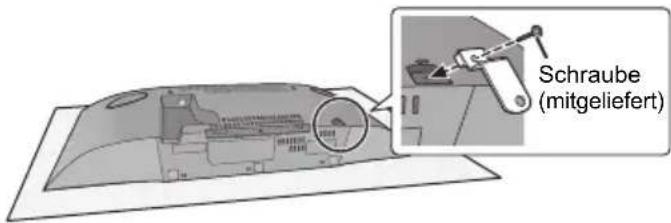

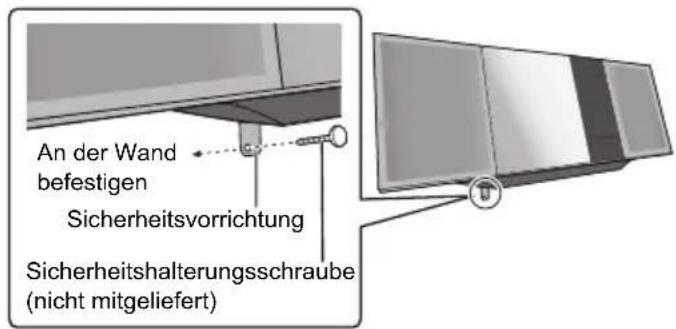

1 Sicherheitsvorrichtung

2 Wandhalterungen

1 Schraube

Das Netzkabelarfnicht furandere Geratebenutzwerden.
Die in dieser Bedienungsanleitung aufgeführten Produktnummern entsprechend dem Stand im Dezember 2013. Änderungen jederzeit möglich.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden)dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie bereits, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In dieser Fall erfolgt这点es auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

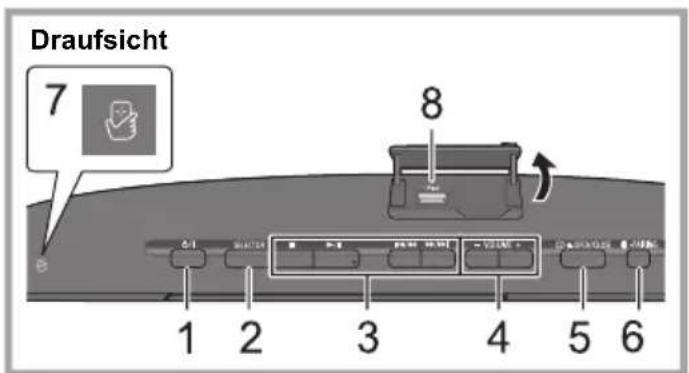

Fernbedienungsanleitung

1 Bereitschafts-/Ein-Schalter (O/I) (O)

Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten.

Auch im Stand-by-Modus verbraucht das Gerä eine geringe Menge Strom.

2 Auswahlen der Audioquelle

Auf thisem Gerät:

$$ \begin{array}{c}\text {C D} ^ {\prime \prime} \rightarrow \text {B L U E T O O T H} ^ {\prime \prime} \rightarrow \text {I P O D D O C K} ^ {\prime \prime} \rightarrow \text {U S B} ^ {\prime \prime}\\uparrow - \text {F M} ^ {\prime \prime} \leftarrow \text {D A B / D A B} + (\text {S C - H C 4 9 D B}) ^ {\prime \prime}\end{array} $$

Auf der Fernbedienung:

[1]“BLUETOOTH”

3 Steuertasten für grundlegende Wiedergabefunktionen

4 Anpassen der Lautstärke (0 (min) bis 50 (max))

5 Offnen oder Schlieben des Einschubfachs

6 Bluetooth ® Kopplungstaste

• Drucken Sie diese Taste, um "BLUETOOTH" als Audioquelle zu wahlen.
• Drücken und halten Sie diese Taste, um den Kopplungsmodus einzugeben (→ 7) oder ein Bluetooth -Gerät auszuschalten (→ 8).

7 NFC-Touch-Bereich ( 7)

8 Port für iPhone/iPad/iPod und USB-Geräte (→ 6) Wahlen Sie "USB" als Audioquelle.

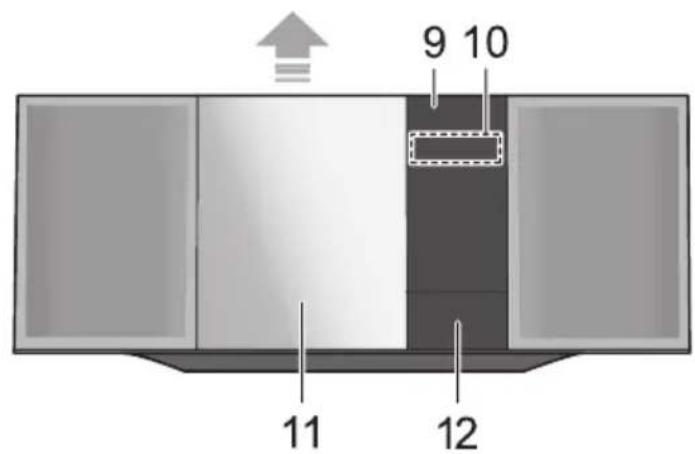

9 Fernbedienungs-Signalsensor

Abstand: Max. 7 m direkt von der Vorderseite
Winkel: ca. 30^ links und rechts

10 Display
11Einschubfach
12 Dock für iPhone/iPod

Wahlen Sie "IPOD_DOCK" als Audioquelle.

13 Betreten des Setup-Menus
14 Aufrufen des iPhone/iPod-Menus / Andern der angezeigten Informationen

15 Betreten des Sound-Menus
16 Dimmen Sie das Display.

Drücken Sie die Taste erneut, um den Vorgang rückgangig zu machen.
17 Stummschalten des Tons

Drücken Sie die Taste erneut, um den Vorgang rückgangig zu machen. "MUTE" wird auch ruckgangig gemacht, wenn die Lautstärke geregelt oder das Gerät ausgeschaltet wird.

18 Betreten des Wiedergabemenus
19 Auswahl/OK

• Das Display wird automatisch auf "IPOD_PORT" umschalten, wenn ein kompatibles iPhone/iPad/iPod an den Port für iPhone/iPad/iPod angeschlossen wird.

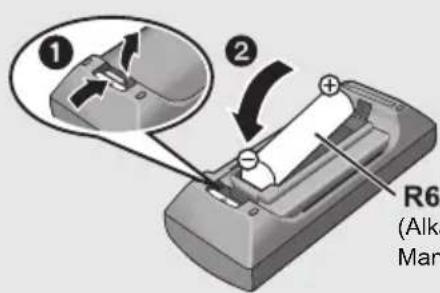

Verwendung der Fernbedienung

Legen Sie die Batterie so ein, dass die Pole (+ und -) mit denen in der Fernsteuerung übereinstimmen. Auf den Fernbedienungs-Signalsensor an thisem GerätRCThen.
- Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor.

R6/LR6,AA

(Alkali-oder

Manganbatterie)

Anschlüsse

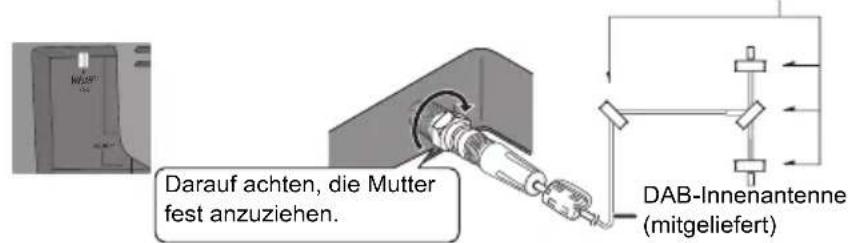

1 Schließen Sie die Antenne an.

SC-HC49DB

Dieses Gerät kann DAB/DAB+- und FM-Sender mit der DAB-Anteine empfangen.

Klebstreifen (nicht mitgeliefert)

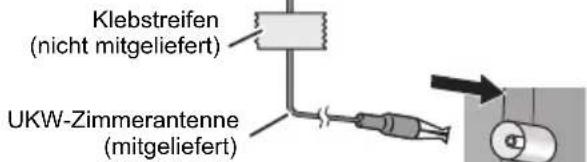

SC-HC49

Das Netzkabel anschliessen, nach dem alle anderen Anschlusses hergestellt wurden.

Dieses Gerät verbraucht auch etwas Strom ( 22) , wenn es ausgeschaltet ist.

• Ziehen Sie im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie these Gerät für längerere Zeit nicht verwenden.

An eine Netzsteckdose

• These Laufsprecher haben keine magnetische Abschirmung. Stellen Sie sie nicht darüber ein Fernsehgerät, einen Computer oder andere magnetische Geräte.
• Kleben Sie die Antenne mit Klebeband in einer Position an die Wand oder Säule, in der die weniger Interferenzen auftreten.
  SC-HC49DB Wenn der Radioempfang schlecht ist, verwenden Sie eine DAB-Außenantenne (nicht mitgeliefert).
  SC-HC49 Wenn der Radioempfang schlecht ist, verwenden Sie eine FM-Außenantenne mit Anschluss vom rechteckigen Typ (nicht mitgeliefert).

Einsetzen von Medien

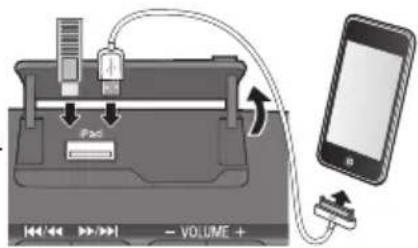

■ Anschlieben eines iPhone/iPad/iPod* oder USB-Geräts

Wenn Sie ein kompatibles Gerät im "USB"- oder "IPOD_DOCK"-Modus an den Port oder den Dock anschließen, wählter Selektor automatisch die entsprechende Quelle für das Gerät aus.

Drucken Sie [iPod/USB] zur Auswahl von "USB".

Die Anzeige ändert sich automatisch in "IPOD_PORT", wenn ein kompatibles/ein kompatibler iPhone/iPad/iPod an den Port angeschlossen wird.

• Verwenden Sie zum Anschluss an ein iPhone/iPad/iPod das entsprechende USB-Kabel (nicht mitgeliefert).
• Setzen Sie das USB-Gerät direkt ein. Verwenden Sie kein USB-Verlängerungskabel.
  -itte trennen Sie das USB-Gerat, wenn Sie es nicht mehr verwenden.
• Bevor Sie das USB-Gerät entfern, wahren Sie eine andere Quelle als "USB" aus.

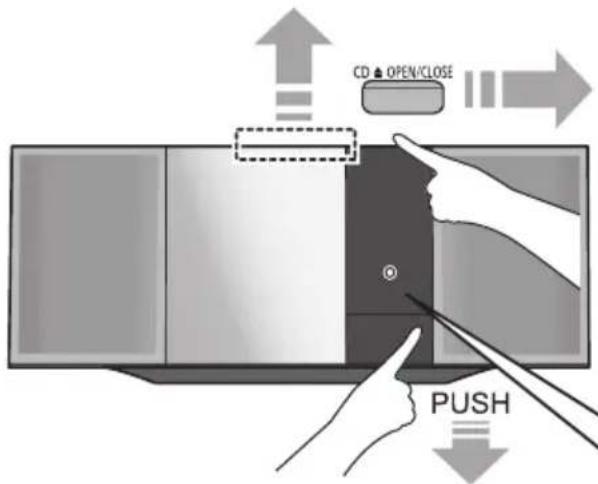

Einlagen einer CD

Die Seite des Etiketts

• Neigen Sie die Disc so, dass sie nicht das Einschubfach berührt.
  Das Einschubfach nicht manuell offen.

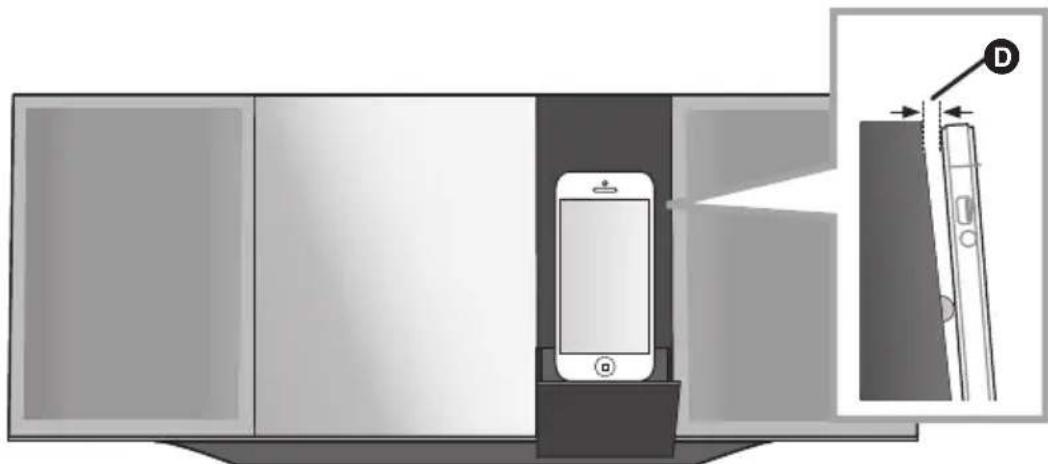

Stütze (mitgeliefert)

• Bringen Sie die Stütze vor dem Gebrauch des Docks an.

(→ 23)

Lightning-Ansc hluss

■ Anschlieben eines iPhone/iPod* über den Lightning-Verbinder

Wenn Sie ein kompatibles Gerät im "USB"- oder "IPOD_DOCK"-Modus an den Port oder den Dock anschließen, wählt der Selektor automatisch die entsprechende Quelle für das Gerät aus.

Drücken Sie [iPod/USB] zur Auswahl von "IPOD_DOCK".

So schreiben Sie das Dock

Drücken und halten Sie [PUSH CLOSE] während Sie das Dock schlieben.

• Entnahmen Sie den/das iPhone/iPod aus seiner Höhe.
• Vergewissern Sie sich, dass der/das iPhone/iPod vollständig eingesteckt ist und die Rückseite an der Stütze anliegt.

• Achten Sie daraufuf, das Dock festzuhalten, wenn Sie den/das iPhone/iPod entfern.

• Siehe "Abspielbare Medien" wegen kompatibler Modelle. (→ 18)

Aufladen eines iPhone/iPad/iPod

Wenn these Gerat eingeschaltet ist, beginnt der Ladevorgang, sobald ein iPhone/iPad/iPod an these Gerat angeschlossen wird.

• Um im Standby-Modus weiter über die USB-Kabelverbindung zu laden, vergewissem Sie sich, dass das/der iPhone/iPad/iPod mit dem Ladevorgang begonnen hat, bevor Sie diesen Gerät in den Standby-Modus schalten.
• Der Ladevorgang beginn't während des Standby-Modus wie gewohnt über den Lightning-Anschluss.
• Überprüfen Sie am iPhone/iPad/iPod, ob der Akku vollständig geladen ist. (Entfern den Sie nach vollständiger Aufladung das/den iPhone/iPad/iPod.)

• Stellen Sie sicher, dass das Gerät nicht herunterfällt, wenn Sie ein Medium einsetzen oder entfernen.
• Stellen Sie beim Wechseln des Gerätestandorts sicher, dass alle Medien entnommen wurden, und schalten Sie das Gerät in den Standby-Modus.

Betrieb von Bluetooth®

Sie konnen den Sound vom Bluetooth®-Audiogerät drahtlos von diesen Gerät anhören.

• Wegen Details siehe Bedienungsanleitung des BluetoothGeräts.
• Wenn Sie ein mit NFC (Near Field Communication) kompatibles BluetoothGerät verwenden möchten, fahren Sie mit "Verbindung per Tastendruck (Verbindung über NFC)" fort.

Verbindung über das Bluetooth®-Menu

Vorbereitung

• Schalten Sie die Bluetooth®- Funktion des Geräts ein und stellen Sie das Gerät in der Höhe des Geräts auf.

■ Kopplung mit Bluetooth-Geräten

1 Drücken Sie [ ] zur Auswahl von "BLUETOOTH". Wird "PAIRING" auf dem Display angezeigt, gehen Sie zu Schritt 4.

So geben Sie den Kopplungs-Modus* ein

2 Drucken Sie [PLAY MENU] zur Auswahl von "PAIRING".
3 Drucken Sie [, ] zur Auswahl von "OK? YES" und drucken Sie dann [OK].

So koppeln Sie mit einem Gerät

4 Wahlen Sie "SC-HC49" aus dem Bluetooth -Menu des Bluetooth-Geräts.
Der Name des angeschlossenen Geräts wird einige Sekunden lang am Display angezeigt.
5 Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

• Sie können auch den Kopplungs-Modus eingeben, indem Sie [PAIRING] auf dem Gerät drücken und halten.

■ Anschluss eines gekoppelten Bluetooth®-Geräts

1 Drücken Sie [ ]ur Auswahl von "BLUETOOTH". "READY" wird auf dem Display eingebrendet.
2 Wahlen Sie "SC-HC49" aus dem Bluetooth -Menu des Bluetooth-Geräts. Der Name des angeschlossenen Geräts wird einige Sekunden lang am Display angezeigt.
3 Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

#

• Bei Aufforderung zur Eingabe des Zugangsschlüssels "0000" eingeben.
• Mit diesen Gerät können Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am langsten nicht verwendet wurde, ersetzt.
• Dieses Gerät kann nur mit einem Gerät auf einmal verbunden werden.
• Wird "BLUETOOTH" als Quelle ausgewählt, versucht diese Gerät automatisch, den Anschluss an das zuletzt angeschlossene Bluetooth®-Gerät herzstellen.

Verbindung per Tastendruck (Verbindung über NFC)

Nur für NFC-kompatible Bluetooth®-Geräte (Android™-Geräte)

Durch einfaches Berühren eines NFC (Near Field Communication)-kompatiblen Bluetooth®-Geräts auf dieser Gerät, können Sie alle Vorbereitungen, einschließlich die Registrierung eines Bluetooth®-Geräts sowie die Herstellung einer Verbindung ausführten.

Vorbereitung

Schalten Sie die NFC-Funktion des Gerats ein.
- Android-Geräteversionen unter 4.1 erfordern die Installation der App "Panasonic Music Streaming" (kostenlos).

1 Geben Sie "Panasonic Music Streaming" in das Suchfeld von Google Play™ zurSuche ein, danach wahlen Sie "Panasonic Music Streaming" aus.
2 Starten Sie die App "Panasonic Music Streaming" auf dem Gerät.

• Folgen Sie den Anweisungen auf dem Bildschirm Ihres Geräts.
• Verwenden Sie immer die aktuelle Version der App.

1 Drücken Sie [ ]Zur Auswahl von "BLUETOOTH".
2 Nähern Sie Ihr Gerät dem NFC-Touch-Bereich\ deses Geräts und halten Sie es in dieser Position [3] (→ 4)

Bewegen Sie das Bluetooth Gerät solange nicht, bis es einen Signalton abgibt, eine Meldung anzeigt oder auf irgendene Art reagiert. Wenn das Bluetooth Gerät reagiert hat, entfernen Sie e von diesen Gerät.

• Wenn das Bluetooth-Gerät registriert und die Verbindung hergestellt wurde, wird der Name des angeschlossenen Geräts einige Sekunden lang am Display angezeigt.
  Die Position des NFC-Touch-Bereichs unterscheidet sich je nach Gerät. Wenn keine Verbindung hergestellt werden kann obwohl Ihr Bluetooth®-Gerät den NFC-Touch-Bereich these Geräts berührt hat,ändern Sie die Position des Geräts. Der Zustand konnte sich auch verbessern, wenn Sie die entsprechende App "Panasonic Music Streaming" herunterlagen und starten.

3 Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

#

• Wenn Sie thisem Gerät ein anderes Gerät nahern, konnen Sie die Bluetooth®-Verbindungactualisieren. Die Verbindung zum zuvor verbundenen Gerät wird automatisch unterbrochen.
• Wenn die Verbindung hergestellt wurde, startet die Wiedergabe, je nach verwendeten Gerätotyp, möglicherweise automatisch.
  Die Verbindung per Tastendruck Funktioniert möglicherweise je nach verwendetem Geratotyp nicht ordnungsgemäß.

Bluetooth® Übertragungsmodus

Sie konnen den Übertragungsmodus ändern, um der Übertragungs- oder Tonqualität Vorrang zu geben.

Vorbereitung

• Drucken Sie [ ] zur Auswahl von "BLUETOOTH".
• Ist bereits ein Bluetooth Gerät angeschlossen, diesen abtrennen.

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "LINK MODE".
2 Betätigen Sie [, ] , um den Modus auszuwahlen und dann [OK].

MODE 1: Betonung der Konnektivität

MODE 2: Betonung der Klangqualität

• Wahlen Sie "MODE 1" wenn der Sound unterbrochen wird.
  Die werkseitige Standardeinstellung ist "MODE 2".

Bluetooth® Eingangsstufe

Ist die Eingangsstufe vom Bluetooth®-Gerät zu niedrig,ändern Sie die Einstellung der Eingangsstufe.

Vorbereitung

• Anschluss eines Bluetooth Geräts.

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "INPUT LEVEL".
2 Betätigen Sie [▲,▼], um die Stufe auszuwahlen und dann [OK].

"LEVEL 0" "LEVEL +1" "LEVEL +2

Wahlen Sie "LEVEL 0", wenn der Klang verzerrt ist.
Die werkseitige Standardeinstellung ist "LEVEL 0".

Abtrennen eines Bluetooth®-Geräts

1 Während ein Bluetooth®-Gerät angeschlossen ist: Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “DISCONNECT?”.
2 Drücken Sie [, ] zur Auswahl von "OK? YES" und drücken Sie dann [OK].

• Sie können das Bluetooth Gerät auch durch Drücken und Halten von [PAIRING] auf dem System ausschalten.
• Das Bluetooth-Gerät wird abgeschaltet, wenn eine andere Audioquelle (z. B., "CD") ausgewählt wird.

Steuerungen der Medienwiedergabe

Die folgenden Kennzeichen geben die Verfügbarkeit der Funktion an.

CD: Audio-CD im CD-DA-Format und eine CD, die MP3-Dateien enthalt (→ 18)

iPod: Kompatibler/s iPhone/iPad/iPod ( 18)

USB: USB-Geräte, die MP3-Dateien enthalten (→ 18)

Bluetooth: Angeschlossenes Bluetooth®-Gerät

Vorbereitung

Schalten Sie das Gerät ein.
- Setzen Sie das Speichermedium ein oder schlieben Sie das Bluetooth®-Gerät an.
- Drucken Sie [CD/RADIO], [iPod/USB] ode] zur Wahl der Audioquelle.

• Bei Verwendung eines iPhone/iPad/iPod ist die Vorgehensweise bei diesen Modellen unter Umständen unterschied.

Grundsteuerungen

CD,iPod,USB,Bluetooth

Wiedergabe Drücken Sie [▶/■].
Stopp Drücken Sie [■]. • USB: Die Stelle wird gespeichert und "RESUME" wird angezeigt.
Pause Drücken Sie [▶/■]. Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	Drücken Sie [▲/▲] oder [▲/▲], um einen Titel zu überspringen.
	CD. USB Drücken Sie [▲] oder [▼], um das MP3-Album zu überspringen.
Suchlauf	Während Wiedergabe oder Pause [▲/▲] oder [▲/▲] drücken und gedrückt halten. • iPod: Der Rückwärtssuchlauf Funktioniert nur in dem aktuellen Titel.

CD, USB, Bluetooth Zum Anzeigen von Informationen

Wiederholt [DISPLAY, iPod MENU] betätig.

• Zur Verwendung der Fernbedienung these Gerats mit einem Bluetooth® Gerät muss das Bluetooth® Gerät AVRCP (Audio Video Remote Control Profile) unterstützen. Je nach dem Status des Gerats konnten eine Steuerungen nicht möglich sein.
  Maximale Anzahl der darstellbaren Zeichen: ca. 30
• Dieses System unterstützt die Vers. 1.0, 1.1 und 2.3 der ID3 Tags. Nicht unterstützen Textdaten werden gar nicht oder in anderer Form angezeigt.
• Album- und Titelkennzeichnung für MP3-Dateien.

"A_____": Nummer des MP3-Albums.
"T---": Nummer des MP3-Titels.
- “_” steht für die Album- oder Titelnummer.
“”: These Kennzechnung wird auch als Verweis auf ein Album verwendet.
“”: These Kennzechnung wird auch als Verweis auf einen Titel verwendet.

iPod So navigieren Sie durch das iPhone/iPod-Musikmenu

[, ] : Zu Menüpunkten navigieren.

[OK]: In das{nachste Menu wechseln.

[DISPLAY, iPod MENU]: In das vorhergehende Menu zureckkehren.

• Je nach Modell (z.B., iPod nano 7. Generation, etc.) kann es erforderlich sein, das Album, den Interpreten, etc. auf dem iPhone/iPod auszuwahlen.
• Je nach iOS-Version stehen diese Funktion möglicherweise nicht zur Verfügung.

Wiedergabemodi (CD, USB)

Wahlen Sie den Wiedergabemodus.

1 Drücken Sie [PLAY MENU] um "PLAYMODE" oder "REPEAT" zu wahlen.
2 Drucken Sie [, ] zur Auswahl der Einstellung und drucken Sie dann [OK].

PLAYMODE
REPEAT

OFF PLAYMODE	Unterbricht die Wiedergabemodus-Einstellung.
1-TRACK	Nur der gewährte Titel wird abgespielt. • "1", "2" wird angezeigt. (Zum gewünschten Titel springen.)
1-ALBUM Nur das gewährte MP3-Album wird abgespielt. • "1", "2" wird angezeigt.
RANDOM Spielt die Inhalte in zufälliger Reihenfolge ab. • "RND" wird angezeigt.
1-ALBUM RANDOM	Spielt die Titel des gewährten MP3-Albums in zufälliger Reihenfolge ab. • Drücken Sie [▲] oder [▼], um das MP3-Album zu wahren. • "1", "2", "RND" wird angezeigt.

ON REPEAT	Schaltet den Wiederholungsmodus ein. ● “” wird angezeigt.
OFF REPEAT	Schaltet den Wiederholungsmodus aus.

• Wahlend der Zufallswiedergabe konnen Sie nicht zum zuletzt abgeschleiten Titel zurückspringen.
• Der Modus wird abgebrochen, wenn Sie das Einschubfach für Discs öffnen.

SC-HC49DB

Sie horen DAB/DAB+

Vorbereitung

• Überprüfen Sie, ob die DAB-Antenne angeschlossen ist. () 5
  Schalten Sie das Gerät ein.

Speichern von Sendern

Um DAB/DAB+-Übertragungen anzuhören, müssen die verfügbaren Sender in thisem Gerät gespeichert werden.

• Dieses Gerät startet automatisch den "DAB AUTO SCAN" und speichert die Sender, die in Ihrer Region empfangen werden, wenn der Speicher leer ist.

Drücken Sie wiederholt [CD/RADIO] zur Auswahl von "DAB/DAB+".

• "SCAN Failed" wird angezeigt, wenn der automatische Scanzvorgang nicht erfolgreich war. Die Position mit dem besten Empfang ausmachen (→ 11, "Zum Überprüfen oder Verbessern der Signalempfangsqualität") und dann die DAB/DAB+-Sender erneut scannen.

Zum erneuten Scannen der DAB/DAB+-Sender

Wenn neue Sender hinzugefügt werden oder wenn die Antenne bewegt wurde, den automatischen Scavvorgang durchführung.

1 Drücken Sie [PLAY MENU] zur Auswahl von "AUTOSCAN" und drücken Sie dann [OK].
2 Wahrend "START ?" blinkt, [OK] betätigen.

• Beim Update des Speichers mit dem automatischen Scanzvorgang, werden die voreingestalten Sonder gelöscht. Diese erneut voreinstellen (→ 11).

Anhören der gespeicherten Sender

Vorbereitung*

① Drücken Sie wiederholt [CD/RADIO] zur Auswahl von "DAB/DAB+".
② Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "TUNEMODE".
③ Drücken Sie [▲,▼] zur Auswahl von "STATION" und drücken Sie dann [OK].

1 Drücken Sie wiederholt [CD/RADIO] zur Auswahlt von "DAB/DAB+".
2 Drucken Sie [| / ] oder [ / ] zum Auswahlen des Senders.

• Die "TUNEMODE"-Einstellung bleibt gespeichert, bis sie geändert wird.

Voreinstellung DAB/DAB+ der Sender

Sie konnen bis zu 20 DAB/DAB+ Sender voreinstellen.

Vorbereitung

Drücken Sie wiederholt [CD/RADIO] zur Auswahl von "DAB/DAB+".

1 Während des Hörens einer DAB-Übertragung drücken Sie [OK].
2 Drucken Sie [, ] , um die gewünschte voreingestellte Kanalnummer auszuwahlen und dann [OK].

• Sie können keine Sender voreinstellen, wenn der Sender nicht überträgt oder der Secondary Service ausgewähl ist.
• Der Sender, der den Kanal belegt, wird gelöscht, wenn ein anderer Sender auf thisem Kanal voreingestellt wird.

Anhoren voreingestellter DAB/DAB+-Sender Vorbereitung*

① Drücken Sie wiederholt [CD/RADIO] zur Auswahl von "DAB/DAB+".
② Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "TUNEMODE".
③ Drücken Sie [▲,▼] zur Auswahl von “PRESET” und drücken Sie dann [OK].

1 Drücken Sie wiederholt [CD/RADIO] zur Auswahl von "DAB/DAB+".
2 Drücken Sie [1 / 4] oder [3 / 3 ] zum Auswahlen des Senders.

• Vergewissern Sie sich, dass die Sender bereits manuell voreingestellt wurden, um nach Voreinstellung auszuwahlen.
  Um weitere voreingestellte Sender hinzuzufugen, den Sender nach den Methoden auswahlen, die unter "Anhoren der gespeicherten Sender" ( 10) genannt werden.

Anhoren des Secondary Service

Einige DAB/DAB+-Sender bieten sowohl einen Secondary als auch einen Primary Service an. Bietet der Sender, den Sie horen, einen Secondary Service, wird angezeigt.

1 Während " angezeigt wird, wiederholt [PLAY MENU] betätig, um "DAB SECONDARY" auszuwahlen.
2 Drucken Sie [, ] , um den Secondary Service auszuwahlen und dann [OK].

• Die Einstellung begibt sich zurück in den Primary Service, wenn Änderungen vorgenommen werden (z. B. wenn der Sender gewechselt wird).
• Die "TUNEMODE"-Einstellung bleibt gespeichert, bis sie geändert wird.

Anzeige

Betätigten Sie [DISPLAY, iPod MENU] zum Ändern des Displays.

Die Information wird im Display durchlaufen.
Jedes Mal, wenn Sie die Taste drucken:

Dynamische Kennzeichnung: Informationen zur Sendung

PTY-Anzeige:Programm-Typ

Gruppen-Kennzeichnung: Name der Gruppe

Frequenzanzeige: Der Freqenzblock und die Frequenz werden angezeigt.

Zeitanzeige: Aktuelle Uhrzeit

Automatische Uhreinstellung

Umfasst die DAB-Übertragung Zeitinformationen, wird die Uhr these Geräts automatisch auf die richtige Zeit gestellt.

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "AUTO CLOCK ADJ".
2 Drucken Sie [, ] zur Auswahl von "ON ADJUST" und drucken Sie dann [OK].

• Wahlen Sie "OFF ADJUST", um die automatische Uhreinstellungsfunktion abzuschalten.

Zum Überprüfen oder Verbessern der Signalempfangsqualität

Um die Signalempfangsqualität zu überprüfen, muss mindestens ein Frequenzblock erfolgreich gespeichert worden sein.

• Wenn "SCAN FAILED" angezeigt wird, nach dem "DAB/DAB+" ausgewählt wurde oder nach einem automatischen Scancvorgang, gehen Sie zu "Manuelle Senderwahl 1 Frequenzblock" ( unten)
• Wurden Stationen bereits in thisem Gerät gespeichert, gehen Sie zu "Kontrolle der DAB/DAB+-Signalempfangqualität" ( 12)

Manuelle Senderwahl 1 Frequenzblock

Verwenden Sie diese Funktion, um einen Frequenzblock zu scannen, nachdem die Position der DAB-Antenne eingestellt wurde.

Vorbereitung

Notieren Sie sich einen Frequenzblock, der in ihrer Regionempfangen werden kann (z. B., 12B 225,648 MHz).

1 Während "SCAN FAILD" angezeigt wird, die Position der DAB-Antenne einstehen.
2 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "MANUAL SCAN".
3 Drucken Sie [▲,▼] zur Auswahl des Frequenzblocks, der in Ihrer Region empfangen werden kann und dann [OK].

• Sind die Sender gespeichert, begeben Sie sich zu "Zum erneuten Scannen der DAB/DAB+-Sender", um Sender auf anderen Frequenzblöcken zu speichern. (→ 10)
• Wird "SCAN Failed" immer noch eingebrendet, die Schritte 1 bis 3 wiederholen, bis eine Station gespeichert ist. Verbessert sich die Situation nicht, versuchen Sie es mit einer DAB-Außenantenne oder wenden Sie sich an ihren Handler.

Kontrolle der DAB/DAB+-Signalempfangqualität

1 Während Sie eine DAB-Übertragung horen: Wiederholt [PLAY MENU] drücken, um "SIGNAL QUALITY" auszuwahlen und dann [OK].

• Der augenblickliche Frequenzblock wird eingeblettet und dann die Empfangsqualität angegeben.

Empfangsqualität 0 (schlecht) - 8 (hervorragend)

茶茶茶

2 Ist die Signalempfangsqualität schlecht, die Antenne in eine Position bewegen, in der die Empfangsqualität sich verbessert.
3 Um mit der Kontrolle der Qualität anderer Frequenzblöcke fortzufahren: Drücken Sie erneut [▲,▼] und wahlen Sie die gewünschte Frequenz.
4 Drücken Sie [OK] zum Beenden.

• Wurde die Antenne eingestellt, einen automatischen Scanzvorgang durchführren und den Senderspeicheractualisieren. ( 10)

FM-Radio hören

Sie konnen bis zu 30 Kanäle einstellen.

Vorbereitung

• Überprüfen Sie, ob die Antenne angeschlossen ist. ( 5)
  Schalten Sie das Gerät ein.
• Drücken Sie wiederholt [CD/RADIO] zur Auswahl von "FM".

• Ein zuvor gespeicherter Sender wird überschreiben, wenn ein anderer auf dem gleichen Kanal gespeichert wird.

Automatisches Einspeichern von Sendern

1 Drücken Sie [PLAY MENU] zur Auswahl von "A.PRESET".
2 Drücken Sie [, ] zur Auswahl von "LOWEST" oder "CURRENT" und drücken Sie dann [OK].

LOWEST:

Mit dem automatischen Einspeichern bei der niedrigsten Frequenz (FM 87.50) beginnen.

CURRENT:

Mit dem automatischen Einspeichern bei der aktuellen Frenzenz beginnen.*

Der Tuner beginnt mit dem Einsatzern aller empfangbaren Sender in Kanalen, in aufsteigender Reihenfolge.

• Für die Änderung der Freqenz, siehe "Manuelle Senderwahl und Einstellung".

Hören eines eingestellen Kanals

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "TUNEMODE".
2 Drucken Sie [, ] zur Auswahl von "PRESET" und drucken Sie dann [OK].
3 Drucken Sie [1 / ] oder [▶▶/▶▶] , um den Kanal zu wahlen.

Manuelle Senderwahl und Einstellung

Wahlen Sie einen Radiosender aus.

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von "TUNEMODE".
2 Drucken Sie [ , ] zur Auswahl von "MANUAL" und drucken Sie dann [OK].
3 Drücken Sie [ / ] oder [ / ] , um den gewündsten Sender zuuchen.
- Um die automatische Abstimmung zu starten, drücken und halten Sie [14/14] oder [▶▶/▶▶], bis die Frenzen durchsucht werden. Die Abstimmung endet, wenn ein Kanal gefunden wird.

Einstellen des Kanals

4 Wahrrend des Horens einer Radiosendung, Drucken Sie [OK].
5 Drucken Sie [, ] zur Wahl des Kanals und drucken Sie dann [OK].

Verbesserung der Ukw-Klangqualität

1 Während des Empfangs von FM-Sendungen wiederholt [PLAY MENU] zur Auswahl von "FM MODE" drucken und dann.
2 Drucken Sie [, ] zur Auswahl von "MONO" und drucken Sie dann [OK].
- These Einstellung kann eingespeichert werden.
Fahren Sie dazu mit Schritt 4 in "Manuelle Senderwahl und Einstellung" fort.

• Wahlen Sie "STEREO" in Schritt 2 aus, um zur Stereo-Übertragung zurückzukehren.
• "MONO" wird abgebrochen, wenn die Frequenz geändert wird.

Zum Anzeigen des aktuellen FM-Signalstatus

Während des Empfangs eines FM-Signals, drücken Sie wiederholt [PLAY MENU], um "FM STATUS" anzuzeigen und dann drucken Sie [OK].

"FM ST": Das FM-Signal ist abgestimmt und stereo empfangen.

"FM": Es ist kein abgestimmtes Signal vorhanden oder das FM-Signal wird in mono empfangen.

"FM MONO": "MONO" wird in Stufe 2 von Verbesserung der Ukw-Klangqualität ( offen) gewählt.

Anzeige von RDS-Textdaten

Drucken Sie [DISPLAY, iPod MENU] zur Anzeige der Textdaten.

• Jedes Mal, wenn Sie die Taste drucken:

"PS":Programm-Service

"PTY":Programm-Typ

"FREQ": Frequzanzeige

• "STEREO" wird angezeigt, wenn das Gerät auf einen Stereo-Sender abgestimmt wird.
• Das Gerät kann in einigen verfügbarbaren Bereichen die vom Radiodatensystem (RDS) übermittelten Textdaten anzeigen. (Die RDS-Anzeige ist bei schlechtem Empfang unter Umständen nicht verfügbar.)

Sound-Anpassung

Die folgenden Soundeffekte konnen zum Audio-Ausgang hinzugeführ't werden.

1 Drücken Sie wiederholt [SOUND], um den Effekt zu wahren.
2 Drucken Sie [, ] zur Auswahl der Einstellung und drucken Sie dann [OK].

“PRESET EQ” (Voreingestellter Equalizer)	“HEAVY” (schwer), “SOFT” (weich), “CLEAR” (klar), “VOCAL” (klingend) oder “FLAT” (flach/aus). · Die werkseitige Standardeinstellung ist “HEAVY”.
“BASS” (Basse) oder “TREBLE” (Höhen)	Stellen Sie die Stufe ein (-4 bis +4).
“D.BASS” (Dynamischer Bass)	“ON D.BASS” oder “OFF D.BASS”. · Die werkseitige Standardeinstellung ist “ON D.BASS”.
“SURROUND” (Surround)	“ON SURROUND” oder “OFF SURROUND”. · Die werkseitige Standardeinstellung ist “OFF SURROUND”.

• Bei manchen Musikquellen kann die Verwendung der Effekte zu einer Verschlechterung der Tonqualität führen. Sollte dies der Fall sein, schalten Sie die Soundeffekte aus.

Uhr und Timer

Einstellen der Uhrzeit

Die Uhr arbeitet im 24-Stunden-Rhythmus.

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "CLOCK".
2 Drucken Sie [, ] zur Einstellung der Uhrzeit und drucken Sie dann [OK].

• Um die Uhr anzuzeigen, drücken Sie wiederholt [SETUP] zur Auswahl von "CLOCK" und drücken Sie dann einmal [OK]. Die Zeit wird für 10 Sekunden angezeigt. (Drücken Sie während des Standby-Modus einmal [DISPLAY, iPod MENU].)
  Die Uhr wird zurückgesetzt, wenn es zu einem Stromausfall kommt, oder wenn das Netzkabel entfernt wird.
• Stellen Sie die Uhr regelmäßig zurück, um die Genaugkeit zu gewährleisten.

Wiedergabe-Zeitschaltuhr

Sie können den Timer einstellen, damit sich das Gerät jeder Tag zu einer bestimmen Zeit einschaltet.

Vorbereitung

Stellen Sie die Uhr ein.

Einstellung des Timers

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "TIMER ADJ".
2 Drücken Sie [, ] zur Einstellung der Startzeit ("ON TIME") und drücken Sie dann [OK].
3 Drucken Sie [, ] zur Einstellung der Endzeit ("OFF TIME") und drucken Sie dann [OK].
4 Drücken Sie [▲,▼] zur Auswahl der Musikquelle*, danach drücken Sie [OK].

Einschalten des Timers

1 Bereiten Sie die ausgewählte Musikquelle vor und stellen Sie die gewündte Lautstärke ein.
2 Drücken Sie wiederholt [SETUP] zur Auswahl von "TIMER SET".
3 Drücken Sie [▲,▼] zur Auswahl von “SET” und drücken Sie dann [OK].

• “ ② ” wird angezeigt.
  Um den Timer auszuschalten, wahlen Sie "OFF".

4 Drücken Sie [d], um das Gerät in den Standby-Modus zuschalten.

• Um die Timer-Einstellungen anzuzeigen, drücken Sie wiederholt [SETUP] zur Auswahl von "TIMER ADJ" und drücken Sie dann einmal [OK]. Die Musikquelle und -lautstärke wird auch angezeigt, wenn der Timer eingeschaltet wird.
• Wenn der Timer im Standby-Modus eingeschaltet ist, drücken Sie zweimal auf [DISPLAY, iPod MENU], um die Einstellungen anzuzeigen.

• Nach dem Einstellen des Timers kann das Gerät normal verwendet werden, aber:

• Schalten Sie das Gerät vor der Timer-Startzeit in den Standby-Modus.

• Auch wenn die Audioquelle oder die Lautstärke geändert wird, verwendet der Timer trotzdem die Audioquelle und -lautstärke die eingestellt wurde, als der Timer sich eingeschaltet hat.

• "CD", "USB", "DAB/DAB+" (SC-HC49DB), "FM" und "IPOD DOCK" können als Musikquelle eingestellt werden

• Für Timer-Musikquelle über den Port für iPhone/iPad/ iPod und USB-Geräte, wahren Sie "USB" aus.

Einschlaf-Zeitschaltuhr

Mit der Einschlaf-Zeitschaltuhr schaltet sich das Gerät nach einer voreingestellten Zeit ab.

1 Drücken Sie [SETUP] zur Auswahl von "SLEEP".
2 Drucken Sie [, ] zur Einstellung der Zeit (in Minutes) und drucken Sie dann [OK].

"SLEEP 30" "SLEEP 60" "SLEEP 90" "SLEEP 120"

• Die verbleibende Zeit wird auf dem Display des Geräts angezeigt, außer wenn andere Bedienvorgänge ausgeführten werden.
• Der Wiedergabe-Timer und der Sleep-Timer können gleichzeitig verwendet werden. Der Sleep-Timer ist jeweils der Haupttimer am Gerät.

Sonstige

Auto-OFF-Funktion

Als worksiteige Standardeinstellung, wird these Gerät automatisch auf den Standby-Modus gestellt, wenn kein Sound vorhanden ist und wenn es ca. 20 Minuten lang nicht verwendet wird.

Abbruch dieser Funktion

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "AUTO OFF".
2 Drücken Sie [▲,▼] zur Auswahl von "OFF" und drücken Sie dann [OK].

Um die Funktion einzuschalten, wahlen Sie "ON" in Schritt 2.
- These Einstellung kann nicht ausgewählt werden, wenn die Quelle "DAB/DAB+" (SC-HC49DB) oder "FM" ist.
- Bei der Verbindung mit einem Bluetooth-Gerät Funktioniert der Betrieb nicht.

Bluetooth® Standby

Wenn "SC-HC49" vom Bluetooth®-Menu eines angekoppelten Bluetooth®-Geräts gewählt wurde wird sich these Gerät automatisch vom Standby-Modus einschalten und eine Bluetooth®-Verbindung herstellen.

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "BLUETOOTH STANDBY".
2 Drücken Sie [, ] zur Auswahl von "ON" und drücken Sie dann [OK].

• Um die Funktion auszuschalten, wahren Sie "OFF" in Schritt 2.

Ändern des Geräte- und Fernbedienungscodes

Wenn ein anderes Panasonic-Gerät auf die mitgelieferte Fernbedienung reagiert,ändern Sie den Fernbedienungscode.

1 Drücken Sie wiederholt[CD/RADIO] zur Auswahl von "CD".
2 Während Sie [SELECTOR] auf dem Gerät drücken und gedrück halten, halten Sie [CD/ RADIO] auf der Fernbedienung gedrück, bis die Geräteanzeige “REMOTE 2” eingeblendet wird.
3 Drücken und halten Sie für mindestens 4 Sekunden [OK] und [CD/RADIO] auf der Fernbedienung.

• Um den Modus zusück auf "REMOTE 1" zu schalten, drücken Sie wiederholt [CD/RADIO] zur Auswahl von "CD" und wiederholen Sie anschließlich den Schritt 2 und 3, wobei Sie [CD/RADIO] durch [F]ersetzen.

Software-Update

Panasonic kann gelegentlich eine aktualisierte Firmware für diese Gerät herausbringen, die eine Funktion hinzufugen oder verbessern kann. Diese Updates stehen kostenlos zur Verfügung. Weitere Informationen finden Sie auf der folgenden Website. http://panasonic.jp/support/global/cs/ (Diese Website ist nur in Englisch.)

■ Überprüfung der Software-Version

Die Version der installierten Software wird angezeigt.

Drücken Sie wiederholt [SETUP] zur Auswahl von "SW VER." und drücken Sie dann [OK].

• Drucken Sie [OK] zum Beenden.

Fehlerbehebung

Vor dem Kundendienstruf kontrollierten Sie Folgendes. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in ihrer Betriebsanleitung aufgeführten Angaben Ihr Problem nicht losen können, wenden Sie sich an ihren Handler.

So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück.

Setzen Sie den Speicher in den folgenden Fälle zürück:

• Bei Drücken der Tasten erfolgt keine Reaktion.
• Sie möchten den Speicherinhalt loschen und zurücksetzen.

① Das Netzkabel abtrennen. (Warten Sie mindestens 3 Minuten, bevor Sie mit Schritt ② fortfahren.)
② Wahrend Sie [0 / 1] auf dem Gerat drucken und gedrückt halten, das Netzkabel wieder anschließen.

• Halten Sie [0/1] weiter gedrückt, bis “---” auf dem Display erscheint.

③ Lassen Sie die Taste [ / ] los.

• Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. Sie müssen die Speichereinträge rücksetzen.

Allgemeines

Brummgeräusche während der Wiedergabe.

• Wenn sich ein AC-Netzkel oder eine Leuchtstoffrähe geben den Kabeln befinden, halten Sie andere Geräte von den Kabeln fern.

Das Gerät Funktioniert nicht.

• Möglicherweise wurde eine Sicherheitsvorrichtung des Geräts aktiviert. Setzen Sie das Gerät wie folgt darüber:

① Drucken Sie [S/I] am Gerät, um es in den Standby-Modus zuschalten.
- Wenn das Gerät nicht in den Standby-Modus schaltet, drücken Sie [0/1] am Gerät etwa 10 Sekunden lang. Das Gerät wird zwangslaufig in den Standby-Modus geschählt. Stecken Sie alternative das Netzkabel aus, warten Sie mindestens 3 Minuten und stecken Sie es dann wieder ein.

② Drucken Sie [ / ] am Gerat, um es einzuschalten. Ist der Betrieb des Gerats danach immer noch nicht möglich, wenden Sie sich an ihren Handler.

MP3-Dateien können nicht gelesen werden.

• Sie können u.U. MP3-Dateien nicht abspielen, wenn Sie eine CD in mehreren Sitzungen (Multisessions) kopiert haben und sich ein leeres Datensegment zwischen den einzelnen Sitzungen befindet.
• Wenn Sie eine Multisession-CD erstehen, müssen Sie die Sitzung begeben.
  Die auf der CD enthaltene Datenmenge ist zu Klein. Stellen Sie die Datenmenge auf mehr als 5 MB ein.

Fernbedienung

Die Fernbedienung Funktioniert nicht richtig.

Die Batterie ist erschöpf oder nicht richtig eingesetzt. ( 4)

Platte

Falsche Anzeige oder die Wiedergabe beginnnt nicht.

• Stellen Sie sichere, dass die Disc mit diesen Gerät kompatibel ist. (→ 18)
• Auf der Linse befindet sich Kondenswasser. Warten Sie ca. eine Stunde und versuchen Sie es erneut.

USB

Keine Reaktion, wenn [ / ] gedrückt wird.

• Trennen Sie das USB-Gerät und schließen Sie es wieder an. Oder schalten Sie das Gerät aus und wieder ein.

Das USB-Laufwerk oder dessen Inhalt kann nicht gelesen werden.

Das USB-Laufwerkformat oder dessen Inhalt ist nicht mit dem Gerät kompatibel (→ 18).
Die USB-Hostfunktion theses Produktus Funktioniert möglichweise nicht bei einigen USB-Geräten.

Langsamer Betrieb des USB-Sticks.

• Groß Dateien oder USB-Sticks beanspruchen eine langere Lesezeit.

Die abgelaufene Zeit wird abweichend von der eigentlichen Wiedergabezeit angezeigt.

• Kopieren Sie die Daten auf ein anderes USB-Gerät oder fertigen Sie eine Sicherheitskopie der Daten an und formatieren Sie das USB-Gerät neu.

Radio

SC-HC49DB

DAB/DAB+-Empfang ist schlecht.

• Die Antenna von Computern, Fernsehern und anderen Kabeln und Leitungen fernhalten.
• Verwenden Sie eine Außenantenne ( 5) .

Statischer oder gerauschvoller Empfang bei Anhoren einer Radiosendung.

• Stellen Sie sichere, dass die FM-Antenne korrekt angeschlossen ist. ( 5)
• Korrigieren Sie die Position der Antenne.
• Versuchen Sie, einen gewissen Abstand zwischen Antenne und Netzkabel einzuhalten.
• Versuchen Sie, eine Außenantenne zu verwenden, wenn sich Gebäude oder Berge in der Nähe befinden. (→ 5)
• Schalten Sie den Fernseher oder andere Audiogeräte aus oder trennen Sie sie von diesen Gerät.
• Halten Sie diese Geser entfern von Mobiletelefonen, wenn eine Störung vorhanden ist.

iPhone/iPad/iPod

Ladevorgang oder Betrieb nicht möglich.

Vergewissern Sie sich, dass der/das iPhone/iPad/iPod korrekt angeschlossen ist. ( 6)
- Schließen Sie den/das iPhone/iPad/iPod wieder an oder versuchen Sie das/den iPhone/iPad/iPod.ernet zu starten
- Wahlend des Standby-Modus wird die Aufladung nicht vom USB-Kabel-Anschluss beginnen. Schalten Sie这点es Gerät ein und vergewissemern Sie sich, das das Aufladen begonnen hat, bevor Sie这点es Gerät auf Standby-Modus stellen.
- Der Akku des iPhone/iPad/iPod ist leer. Laden Sie den/das iPhone/iPad/iPod auf undnehmen Sieihn/es wieder in Betrieb. - Wenn Sie den Port verwenden, schalten Sie these Gerät ein. Schalten Sie these Gerät nicht aus, bis der/das iPhone/iPad/ iPod betriebsbereit ist.

Bluetooth®

Die Kopplung kann nicht beendet werden.

• Überprüfen Sie den Zustand des Bluetooth-Geräts.

Das Gerät kann nicht verbunden werden.

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeinung wurde ersetzt. Versuchen Sie das Gerät neu anzukoppeln. ( 7)
- Dieses Gerät könnte mit einem anderen Gerät verbunden sein. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln. (→ 7)

Das Gerät ist angeschlossen, aber es ist kein Ton über diesen Gerät zu horen.

• Für einige integrierte Bluetooth-Geräte müssen Sie den Audioausgang manuell auf "SC-HC49" sollen. Lesen Sie für Details die Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Stellen Sie das Bluetooth-Gerät erhar an diese Gerät heran.
• Entfernen Sie alle Störungen zwischen thisem System und dem Gerät.
• Andere Geräte, die das Frequenzband 2.4 GHz, wie Wireless Router, Mikrowellen, drahtlose Telefone etc. verwenden, verursachen Störungen. Nahern Sie das Bluetooth® Gerät thisem Gerät und entfernen Sie es von den anderen Geräten.
  Wahlen Sie "MODE 1" für eine stabile Kommunikation. ( 8)

Die Verbindung per Tastendruck (NFC-Funktion) Funktioniert nicht.

• Stellen Sie sichere, dass das Gerät und die NFC-Funktion des Geräts eingeschaltet sind. (→ 7)

Meldungen

Die folgenden Meldungen oder Servicenummern erscheinen unter Umständen auf dem Display des Gerätes.

“-·
- These Anzeige entscheid, wenn Sie das Netzkabel das erste Mal angeschlossen haben oder nach einem Stromausfall. Stellen Sie die Zeit ein ( 13) .

"ADJUST CLOCK"

Die Uhrzeit wurde noch nicht eingestellt. Stellen Sie die Uhrzeit entsprechend ein.

"ADJUST TIMER"

• Der Wiedergabe-Timer ist nicht eingestellt. Passen Sie den Wiedergabe-Timer entsprechend an.

"AUTO OFF"

Das Gerät wurde ca. 20 Minuten lang nicht benutzt und wird innerhalb einer Minute heruntergebn. Drücken Sie eine beliebige Taste, um dies zu verhindern.

• Das Gerät überprüft den angeschlossenen/das angeschlossene iPhone/iPad/iPod.
• Erscheint these Anzeige immer wieder, vergewissem Sie sich, dass der Akku des iPhone/iPad/iPod nicht entladen ist und dass der/das iPhone/iPad/iPod eingeschaltet und korrekt angeschlossen ist ( 6) .

"ERROR"

Die Bedienung ist inkorrekt. Lesen Sie die Anleitung durch und versuchen Sie es erneut.

"F□”（" ” steht fur eine Zahl.)

• Es liegt ein Problem mit diesen Gerät vor.

Notieren Sie die angezeigte Zahl, trennen Sie das Netzkabel ab und wenden Sie sich an ihren Handler.

"ILLEGAL OPEN"

Die Schiebetür befindet sich nicht in der richtigen Position. Schalten Sie das Gerät aus und wieder ein. Wenn die Anzeige wieder erscheint, wenden Sie sich an ihren Handler.

• Der/das iPhone/iPad/iPod nimmt zu viel Strom auf. Den/das iPhone/iPad/iPod abtrennen und das Gerät ein- und wieder ausschalten.
• Das USB-Gerät nimmt zu viel Strom auf. Wahlen Sie eine andere Quelle als "USB", entfern den Sie das USB-Gerät und schalten Sie das Gerät aus.

“NODEVICE”

• Das iPhone/iPad/iPod oder USB-Gerät wurde nicht richtig eingesetzt. Lesen Sie die Anleitung und versuchen Sie es erneut ( 6).
• Der Akku des iPhone/iPad/iPod ist leer. Laden Sie den/das iPhone/iPad/iPod und schalten Sie es vor dem Anschreiben ein.

"NO DISC"

• Legen Sie die CD ein, die Sie abspielen möchten ( 6) .

SC-HC49DB

"NO MEMORY"

• Es liegen keine auswählbaren voreingestellten DAB/DAB+-Sender vor. Nehmen Sie die Voreinstellung einiger Kanäle vor. (11)

"NO PLAY"

• Es wurde eine CD eingelegt, die kein CD-DA- oder MP3-Format hat. Sie kann nicht abgespielt werden.
• Überprüfen Sie den Inhalt. Sie können nur Unterstützung Formate wiedergeben. ( 18)
  Die Dateien auf dem USB-Gerät sind möglicherweise beschädigt. Formatieren Sie das USB-Gerät und versuchen Sie es erneut.
• Das Gerät hat möglicherweise ein Problem. Schalten Sie das Gerät aus und wieder an.

SC-HC49DB

"NO SIGNAL"

• Dieser Sender kann nicht empfangen werden. Kontrollieren Sie ihre Anteine ( 5) .

"NOT SUPPORTED"

• Sie haben einen/ein iPhone/iPad/iPod angeschlossen, das nicht wiedergegeben werden kann ( 18) .
• Ist der/das iPhone/iPad/iPod kompatibel, diesen einschalten und korrekt anschließen.

"PLAYERERROR"

• Sie haben eine nicht entwickelte MP3-Datei wiedergegeben. Das System wird diese Spur überspringen und die{nachste wiedergeben.

"READING"

Das Gerät überprüft die CD-Informationen. Nachdem diese Anzeige verschwunden ist,ephmen Sie das Gerät in Betrieb.

"REMOTE " (" " steht für eine Zahl.)

Die Fernbedienung und das Gerät verwenden unterschiedliche

Codes. Andern Sie den Code an der Fernbedienung
- Wenn "REMOTE 1" angezeigt wird, drücken und halten Sie [OK] und [F]ur mindestens 4 Sekunden.
- Wenn "REMOTE 2" angezeigt wird, drücken und halten Sie [OK] und [CD/RADIO] für mindestens 4 Sekunden.

SC-HC49DB

"SCAN Failed"

• Die Sender konnen nicht empfangen werden. Kontrollieren Sie ihre Antenne und versuchen Sie einen automatischen Scanvorgang ( 10) .

Wird immer noch "SCAN Failed" eingeblendet, finden Sie den besten Signalempfang mit der "MANUAL SCAN" Senderwahlfunktion. (11)

“VBR”

• Das System kann die verbleibende Wiedergabezeit für Titel mit variabler Bitrate (VBR) nicht anzeigen.

Pflege des Geräts und der Medien

Ziehen Sie vor der Wartung des Geräts das Netzkabel.

Das Gerät mit einem weichen, trockenen Tuch reinigen

• Wenn Schmutz hartnackig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzwischen und trocknen Sie es mit einem trockenen Tuch ab.
• Bei der Reinigung der Laatsprecherabdeckungen verwenden Sie ein feines Tuch.
  Verwenden Sie keine Papiertaschentücher oder andere Materialien, die auseinander fallen konnen. Kleine Teile konnen in der Lautsprecherabdeckung hangen bleiben.
• Verwenden Sie keinesfalls Alkohol, Farbverdünner oder Benzin für diesen Gerät.
• Bevor Sie ein chemisch behandeltes Tuch verwenden,lesen Sie aufmerksam die Anleitungen des Tuches.

Linsenpflege

• Reinigen Sie das Objektiv regelmäßig, um Störungen zu vermeiden. Verwenden Sie einen Staubblaser, um den Staub zu entfernen und ein Wattestächen, wenn es stark verschmutzt ist.
• Reinigungs-CDs sind nicht für die Reinigung der Linse geeignet und darüber nicht verwendet werden.
• Lassen Sie die Schiebetür nicht länger als notwendig geöffnet, um ein Verschmutzen der Linse zu verhindern.
  Die Linse nicht mit den Fingern berühren.

■ Reinigen der CDs RICHTIG FALSCH

Mit einem feuchten Tuch abwischen und dann trocken reiben.

■ Hinweise zum sicheren Umgang mit CDs

• Berühren Sie CDs stets am Rand, um Kratzer oder Fingerspuren auf der CD zu vermeiden.
  Keine Etiketten oder Aufkleber anbringen.

• Kein Schallplatten-Reinigungsspray, Benzin, Verdünner, flüssiges Antistatikmittel oder andere Lösungsmittel verwenden.
  Die folgenden CDs eignen sich nicht zum Abspielen auf thisem Gerät:

• CDs mit Kleberrückstellenden von entfernten Etiketten oder Aufklebern (ausgeliehene CDs usw.).

• Stark veriforme oder beschädigte CDs.
• Ungewöhnlich geformte, z.B. herzförmige, CDs.

Entsorgung oder Weitergabe des Geräts

Dieses Gerät kann die Benutzereinstellungen beibehalten. Wenn Sie these Gerät entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die worksbeitigen Standardeinstellungen und das Löschen der Benutzereinstellungen.

( 15, "So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zusück.)

• Das Bedienprotokoll konnte im Gerätespeicher gespeichert sein.

Uber Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

• Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung diesen Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.

Die unten genannten Handlungen sind in einigen Ländern strafbar:

• Ein Auseinanderbauen oder Modifizieren des Systems.
• Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschrankungen

Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
- Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
- Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder eineuge Funktionen können sich unterscheiden.
- Dieses System unterstützt - Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglichereise nicht ausreichend. - Übertragen Sie mit Vorsicht drahtlos Daten an these System.
- Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

• Verwenden Sie these Gerät bei einer maximalen Reichweite von 10 m. Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmer.

Interferenz von anderen Geräten

• Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt Funktionieren und es konnen Störungen wie Rauschen und Tonsprünge auftreten, wenn thises System zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System konnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie these System nicht in der Höhe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc).

Abspielbare Medien

Kompatabler/s iPhone/iPad/iPod

Kompatibel mit dem Dock (Verwendung des Lightning-Anschlusses)

iPhone 5s / iPhone 5c / iPhone 5

iPod touch (5. Generation)

iPod nano (7. Generation)

Kompatibel mit dem Port [Verwendung eines entsprechenden USB-Kabels (nicht mitgeliefert)]

iPhone 5s / iPhone 5c / iPhone 5 / iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

iPad mini mit Retina-Display / iPad Air / iPad (3. und 4. Generation) / iPad 2 / iPad / iPad mini

iPod touch

1., 2., 3., 4. und 5. Generation

iPod nano

2., 3., 4., 5., 6. und 7. Generation

(Stand: Dezember 2013)

Die Kompatibilität hangt von der Software-Version ab. Aktualisieren Sie Ihren/Ihr iPhone/iPad/iPod auf die aktuelle Software-Version, bevor Sie es mit diesen Gerät verwenden.
-itte beachten Sie, dass Panasonic keine Verantwortung fur den Verlust von Daten und/oder Informationen übernimmt.
Die folgenden Modelle nicht an den Port anschließen: - iPod classic, iPod [4. (Farb-Display) und 5. (Video) Generation], iPod nano (1. Generation) Es kann unerwartetes Verhalten auftreten.

Ko mpatible CD

• Eine Disc mit dem CD-Logo.

• Dieses Gerät kann Discs wiedergeben, die dem CD-DA-Format entsprechen.
  Das Gerät kann eine Discs auf Grund der Aufnahmebedingungen unter Umständen nicht abspielen.
• Vor der Wiedergabe, finalisieren Sie die Disc auf dem Gerät, auf dem Sie aufgenommen wurde.

Kompatible USB-Geräte

• Dieses Gerät gewährleistet nicht den Anschluss an alle USB-Geräte.
  Die Dateisysteme FAT12, FAT16 und FAT32 werden unterszt.
• Dieses Gerät unterstützt USB 2.0 Full Speed.
• Dieses Gerät unterstützt USB-Geräte mit bis zu 32 GB.

Ko mpatible MP3-Dateien

• Untersitztes Format: Dateien mit der Erweiterung“.mp3” oder“.MP3”.
• Kompatible Compressionsrate: Zwischen 16 kbps und 320 kbps (Stereo).
• Je nach Art der Erstellung der MP3-Dateien konnen diese u.U. nicht in der von Ihnen nummerierten Reihenfolge oder überhaupt nicht wiedergegeben werden.

CD-R/RW

• Maximale Anzahl an Titeln und Alben: 999 Titel und 254 Alben (mit Ausnahme des Root-Ordners).
• CD-Formate: ISO9660 Level 1 und Level 2 (mit Ausnahme von erweiterten Formaten).
• Wenn die CD sowohl MP3- als auch normale Audiodaten (CD-DA) enthalt, spiel das Gerät den Dateityp, der im inneren Teil der CD aufgezeichnet wurde.
• Das Gerät kann keine im Paketschreibenverfahren aufgezeichneten Dateien wiedergeben.

USB-Gerät

• Maximale Anzahl an Titeln und Alben: 8000 Titel und 799 Alben (Ohne Hauptverzeichnis).
• Bei Anschluss eines Multiport-USB-Kartenlesers, wird nur eine Speicherkarte ausgewählt. Dies ist gewöhnlich die zuerst eingesteckte Speicherkarte.

Lizenzen

Made for

iPod

iPhone

iPad

"Made for iPod", "Made for iPhone" und "Made for iPad" bedeutet, dass ein elektronisches Zubehörteil speziell für den Anschluss an einen iPod, iPhone bzw. ein iPad, entworfen wurde, und vom Entwickler zertifiziert wurde, dass es den Leistungstandards von Apple entspricht.

Apple ist nicht für die Funktionsfähigkeit theses Geräts, oder für die Einhaltung von Sicherheits- und Regulierungsstandards, verantwortlich.

Bitte beachten Sie, dass die Verwendung theses Zubehörs mit einem iPod, iPhone oder iPad die drahtlose Leistung beeinträchtigen kann.

iPad, iPhone, iPod, iPod nano und iPod touch sind Warenzeichen von Apple Inc., die in den USA und in anderen Ländern eingetragen sind.

Lightning ist ein Markenzeichen von Apple Inc.

Die Wortmarke Bluetooth und das Bluetooth-Logo sind Eigentum der Bluetooth SIG, Inc. und werden von der Panasonic Corporation unter Lizenz verwendet. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.

Google Play und Android sind Markenzeichen von Google Inc.

Die MPEG Layer-3 Audio-Codiertechnologie wurde von Fraunhofer IIS und Thomson lizensiert.

Wandmontage des Geräts (optional)

Dieses Gerät kann mit den beiliegenden Wandhalterungen usw. an der Wand montiert werden. Stellen Sie sicher, dass die Wand und die verwendeten Schrauben in der Lage sind, ein Gewicht von mindestens 33kg zu ertragen Die Schrauben und sonstige Bauteile liegen nicht bei, da Typ und Groß bei jeder Installation unterscheidlich sind.

• Siehe in Schritt 5 von "Anleitung zur Wandmontage" für Details zu den erforderlichen Schrauben.
• Als zusätzliche Schutzmassnahme, befestigen Sie das Gerät mit dem Sturzprüventionsseil an der Wand.

Installationszubehör

Mitgeliefertes Zubehör

1 Sicherheitshalterung
1 Schraube
2 Wandhalterungen

Zusätzlich erforderliches Zubehör (handelsüblich)

4 Wandbefestigungsschrauben
1 Sicherheitshalterungsschraube
1 Seil zur Sturzprüvention*
1 Osenschraube

• Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 33 kg zu(TRagen (mit einem Durchmesser von ca.1,5 mm).

• Bewahren Sie die Sicherheitsalterung außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.
  Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
  Bewahren Sie die Wandhalterungen für Kinder unzugänglich auf, um ein Verschlucken zu verhindern.

Sicherheitshinweise

Eine fachgerechte Installation ist erforderlich. Die Installation ist ausschließlich durch eine qualifizierte Installationsfachkraft durchzuführren. PANASONIC UBERNIMMT KEINE VERANTWORTUNG FÜR SACHSCHÄDEN UND/ ODER SCHWERE VERLETZUNGEN, EINSCHLIESLLICH TOD, DURCH DIE UNSACHGEMASSE INSTALLATION ODER HANDHABUNG.

WARNING

Um Verletzungen zu vermeiden, muss these Gerät sichere an der Wand gemäß den Installationsanleitungen, befestigt werden.

Anleitung zur Wandmontage

Schalten Sie vor der Montage das Gerät aus und trennen Sie das Netzkabel von der Stromversorgung.

1 Trennen Sie den Ständer vom Gerät.

• Lösen Sie die Befestigungsschraube an der Unterseite des Geräts.
• Ziehen Sie vorsichtig den Ständer aus dem Gerät, wie abgebildet.
  Bewahren Sie die entfernten Schrauben und den Ständer an einem sicheren Ort auf.

2 Befestigen Sie die Sicherheitsvorrichtung mit der Schraube (mitgeliefert) an dem Gerät.

Anzugdrehmoment fur Schraube: 50 N·cm bis 70 N·cm.

3 Bringen Sie das Seil zur Sturzprüvention (nicht mitgeliefert) an thisem Gerät an.

4 Messen und kennzeichnen Sie die Position bisher Seiten der Wandhalterung.

• Die folgenden Abbildungen zeigen, wie Sie die genaue Position der Befestigungslöcher bestimmen.

Anordnung der Wandhalterungen
Platzbedarf

5 Bringen Sie die Wandhalterung mit zwei Schrauben (nicht mitgeliefert) an beiden Seiten der Wand an.

• Verwenden Sie eine Wasserwaage um sicherzustellen, dass beiden Wandhalterungen waagerecht sind.

6 Haken Sie das Gerät mit beiden Handen sicher in die Wandhalterung ein.

Schlieben Sie das Netzkabel an das Gerät an, bevorsie das Gerät an die Wand hangen. ( 5)
Nachdem Sie das Gerät aufgehängt haben, die Hande vorsichtig davon lösen, um sich zu vergewissem, dass das Gerät sich an der Wandhalterung befestigt ist.

7 Bringen Sie die Sicherheitsvorrichtung mit der Befestigungsschraube für die Sicherheitsvorrichtung (nicht mitgeliefert) sicher an der Wand an.

• Nehmen Sie vor dem Anschrauben auf Schritt 5 für die Anforderungen Bezug.

8 Bringen Sie das Seil zur Sturzprüvention (nicht mitgeliefert) an der Wand an.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.

Technische Daten

ALLGEMEIN

Leistungsaufnahme 37 W

Stromverbrauch im Standby-Modus*1,2

Ca. 0,2 W

(Wenn "BLUETOOTH STANDBY"

auf "ON" gestellt ist)*2

Ca. 0,3 W

Spanningsversorgung

AC 220 V bis 240 V, 50 Hz

Abmessungen (B× H× T)

500mm× 205mm× 92mm

Gewicht Ca. 2,5 kg

Betriebstemperaturbereich

0^ bis +40^

Betriebsfeuchtgkeitsbereich

35% bis 80% rel. Feuchte (ohne Kondensation)

VERSTÄRKERTEIL

Ausgangsleistung

Effektive RMS-Stereoausgangsleistung

Frontkanal (beide Kanäle angesteuert)

20 W pro Kanal (8 Ω), 1 kHz, 10 % Gesamtkirrfaktor

Gesamte RMS-Stereoausgangsleistung

40W

TUNERTEIL

Stationsspeicher 30 UKW-Radiosender

Frequenzmodulation (UKW)

Frequenzbereich

87,50 MHz bis 108,00 MHz (50 kHz-Schritt)

Antennenklemmen

75Ω(ungleichmäßig)

SC-HC49DB DAB-ABSCHNITT

DAB-Speicher 20 Kanäle

Frequenzband (Wellenlange)

Band III

5A bis 13F

(174,928 MHz bis 239,200 MHz)

Empfindlichkeit *BER 4x10^4

Mindestanforderung

-98 dBm

DAB-Außenantenne

Anschluss F - Anschluss (75 Ω)

CD-TEIL

Abspielbare CD (8 cm oder 12 cm)

CD, CD-R/RW (CD-DA, MP3*3)

Abtastung

Wellenlange 790 nm (CD)

LAUTSPRECHERSYSTEM

Laatsprechereinheit(en)

Vollbereich

6,5 cm Konus Typ×1 pro Kanal

Passivstrahler

8cm× 2 pro Kanal

Impedanz 8Ω

■ ANSCHLUSS-TEIL

Dockanschluss

DC OUT 5 V 1,0 A

Portanschluss

DC OUT 5 V 2,1 A

USB Standard

USB 2.0 Volle Geschwindigkeit

Mediendateiform-Unterstützung

MP3 (*.mp3)

USB-Geratedateisystem

FAT12, FAT16, FAT32

■ BLUETOOTH-ABSCHNITT

Version Bluetooth

© Ver.2.1+EDR

Klasse

Klasse 2

Unterstützte Profile

A2DP,AVRCP

Betriesfrequenz

2,4 GHz Band FH-SS

Funktionsbereich

10 m Sichtlinie

• Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.
  Die Gewichtsangaben und Abmessungen sind ungebährte Werte.
• Der Gesamtklirrfactor wurde mit einem Digital-Spektranalysator gemessen.

1: "BLUETOOTH STANDBY" ist "OFF".
2: Kein Gerät ist an den -Port oder an das -Dock vor Umschalten auf den Standby-Modus angeschlossen.
*3: MPEG-1 Layer 3, MPEG-2 Layer 3

Anbringen der Stütze an thisem Gerät

Bringen Sie die mitgelieferte Halterung an, um Beschädigungen und Kratzer an thisem Gerät oder am Gerät, das an den Dock angeschlossen ist, zu vermeiden.

Bringen Sie die Stütze vor dem Gebrauch des Docks an.

Die Position ist bei einem iPhone, iPod touch oder iPod nano die gleiche.

1 Richten Sie these Blatt zur Gleitplatte aus und ermittelt in Sie die Position zum Anbringen der Stütze.

A Nehmen Sie die Ausrichtung mit der Oberseite des Gerats vor.
3 Nehmen Sie die Ausrichtung zur Seitenkante der Gleitplatte vor.
Stütze (mitgeliefert)

2 Bringen Sie die Stütze an der Ecke这点es Blattes an. z.B., iPhone 5

Es bleibt ein Spalt zwischen dem Gerät und dem angeschlossenen Gerät.

• Diesem Gerät liegen 2 Stützen bei.
  Bewahren Sie die andere Stütze für einen zukünftigen Gebrauch an einem sicheren Ort auf.

Automatische kloinstelling

De afstandsbediening werkt nicht correct.

De USB-drive of diens inhouden können nicht gelezen worden.

De One-Touch verbinding (NFC-kenmerk) werkt nicht.

• De zenders können nicht ontvangen worden. Controller uw antenne en probeer auto scan ( 76) .

DAB-geheugens 20 kanalen

Frequentieband (golfänge)

Band III

5A tot 13F

(174,928 MHz tot 239,200 MHz)

Min. Vereisten -98 dBm

DAB-buitenantenne

Aansluiting

F - Connector (75 Ω)

DISK
