SCAKX520E - Hi-Fi-Anlage PANASONIC - Kostenlose Bedienungsanleitung

Marke	Panasonic
Modell	SCAKX520E
Produkttyp	Hi-Fi-Anlage mit CD-Player, Radio, Bluetooth
RMS-Ausgangsleistung	650 W insgesamt (2 × 325 W bei 3 Ω)
Abmessungen (B × H × T)	400 mm × 142 mm × 250 mm (Hauptgerät)
Gewicht (Hauptgerät)	2,5 kg
Gewicht der Lautsprecher (SB-AKX440)	4,5 kg pro Stück
Stromversorgung	220-240 V Wechselspannung, 50 Hz
Stromverbrauch	86 W im Betrieb, 0,5 W im Standby (Bluetooth-Standby AUS)
Unterstützte Audioformate	CD-DA, MP3 (CD-R/RW, USB), Bluetooth SBC
Konnektivität	Bluetooth 4.2 (Reichweite 10 m), USB 2.0 (FAT12/16/32, bis 32 GB), AUX-Eingang, Mikrofon (2 × 6,3 mm Klinke)
Radio-Tuner	FM (87,5-108 MHz, 30 Sender) und AM (522-1629 kHz, 15 Sender)
Klangeffekte	Voreingestellter Equalizer (Rock, Pop usw.), Surround, D.BASS, DJ Jukebox, DJ-Effekte (Phaser, Filter usw.)
Karaoke-Funktionen	Stimmreduzierung, Echo, Klangregelung, Tempo, Mikrofon-Equalizer
Ambientebeleuchtung	3 Farben (fest, automatisch, aus)
Timer	Einschlaf-Timer (bis 120 Min.), Weck-Timer (Aufwachen)
Mitgeliefertes Zubehör	Fernbedienung (Batterie enthalten), 2 Netzkabel, Innen-FM-Antenne, AM-Rahmenantenne, 2 Ferritkerne
Pflege	Vor Reinigung Netzstecker ziehen; weiches, trockenes Tuch verwenden; keinen Alkohol, Verdünner oder Benzol verwenden
Sicherheit	Laser der Klasse 1; Lüftungsschlitze nicht blockieren; nicht Feuchtigkeit aussetzen; empfohlene Batterien verwenden
Reparierbarkeit	Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen; Reset durch Aus- und Wiedereinstecken des Geräts möglich

Häufig gestellte Fragen - SCAKX520E PANASONIC

Wie verbinde ich mein Telefon über Bluetooth?

Stellen Sie sicher, dass das Gerät eingeschaltet ist. Aktivieren Sie Bluetooth auf Ihrem Telefon. Drücken Sie am Gerät die Taste SELECT, um die Bluetooth-Quelle auszuwählen. Wenn eine Kopplung erforderlich ist, halten Sie die Taste [] gedrückt, bis "PAIRING" angezeigt wird, und wählen Sie dann "SC-AKX520" in der Liste der Geräte auf Ihrem Telefon aus. Der PIN-Code ist "0000" oder "1234", falls abgefragt.

Wie stelle ich die Uhr ein?

Drücken Sie wiederholt SETUP, bis "CLOCK" angezeigt wird. Stellen Sie mit den Tasten ▲/▼ die Uhrzeit ein und drücken Sie OK. Die Uhr arbeitet im 24-Stunden-Zyklus.

Was tun, wenn der Ton verzerrt ist oder fehlt?

Überprüfen Sie die Lautstärke: Drücken Sie VOL, um sie zu erhöhen. Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus, ziehen Sie für einige Sekunden den Netzstecker und stecken Sie ihn wieder ein. Stellen Sie sicher, dass die Lautsprecher richtig angeschlossen sind und die Audioquelle nicht stummgeschaltet ist (Taste MUTE).

Wie verwende ich die Karaoke-Funktion?

Schließen Sie ein Mikrofon (nicht im Lieferumfang) an die MIC-Buchse des Geräts an. Wählen Sie eine Musikquelle (CD, USB, Bluetooth). Drücken Sie mehrmals KARAOKE, um einen Effekt auszuwählen (Stimmreduzierung, Echo usw.). Stellen Sie die Mikrofonlautstärke mit MIC VOL ein (Taste SOUND dann Einstellung).

Kann ich einen USB-Stick anschließen?

Ja, schließen Sie Ihren USB-Stick (Format FAT12/16/32, bis 32 GB) an den vorderen (oder hinteren, je nach Modell) USB-Anschluss an. Drücken Sie SELECT, um "USB A" oder "USB B" auszuwählen. Die Wiedergabe von MP3-Dateien beginnt automatisch. Verwenden Sie kein USB-Verlängerungskabel.

Wie kann ich Radiosender voreinstellen?

Für die automatische Voreinstellung drücken Sie PLAY MENU, wählen Sie "A.PRESET", wählen Sie mit ▲/▼ "LOWEST" oder "CURRENT" und bestätigen Sie mit OK. Für die manuelle Voreinstellung stimmen Sie zunächst den gewünschten Sender im MANUAL-Modus ein und drücken Sie dann OK, um ihn auf einer Kanalnummer zu speichern.

Was bedeuten Fehlercodes wie "F00"?

Codes "F□□" zeigen die Aktivierung der Schutzschaltung an. Ziehen Sie für einige Sekunden den Netzstecker und stecken Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker. "TEMPNG" bedeutet Überhitzung: Lassen Sie das Gerät abkühlen und überprüfen Sie die Belüftung.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Alkohol, Verdünner oder Benzol. Bei hartnäckigen Flecken kann ein leicht angefeuchtetes Tuch verwendet werden.

Kann ich andere Lautsprecher als die mitgelieferten verwenden?

Nein, es wird empfohlen, nur die mitgelieferten Lautsprecher zu verwenden (SB-AKX440 für das Modell SCAKX520E). Die Verwendung anderer Lautsprecher kann den Verstärker beschädigen und die Klangqualität beeinträchtigen.

Wie aktiviere ich die automatische Abschaltfunktion?

Drücken Sie wiederholt SETUP, bis "AUTO OFF" angezeigt wird. Wählen Sie mit ▲/▼ "ON" (aktiv) oder "OFF" (inaktiv) und bestätigen Sie mit OK. Das Gerät schaltet sich nach etwa 20 Minuten Inaktivität aus (außer im Radio-Modus oder bei verbundenem Bluetooth).

BEDIENUNGSANLEITUNG SCAKX520E PANASONIC

Diese Abbildung zeigt den SC-AKX320.

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

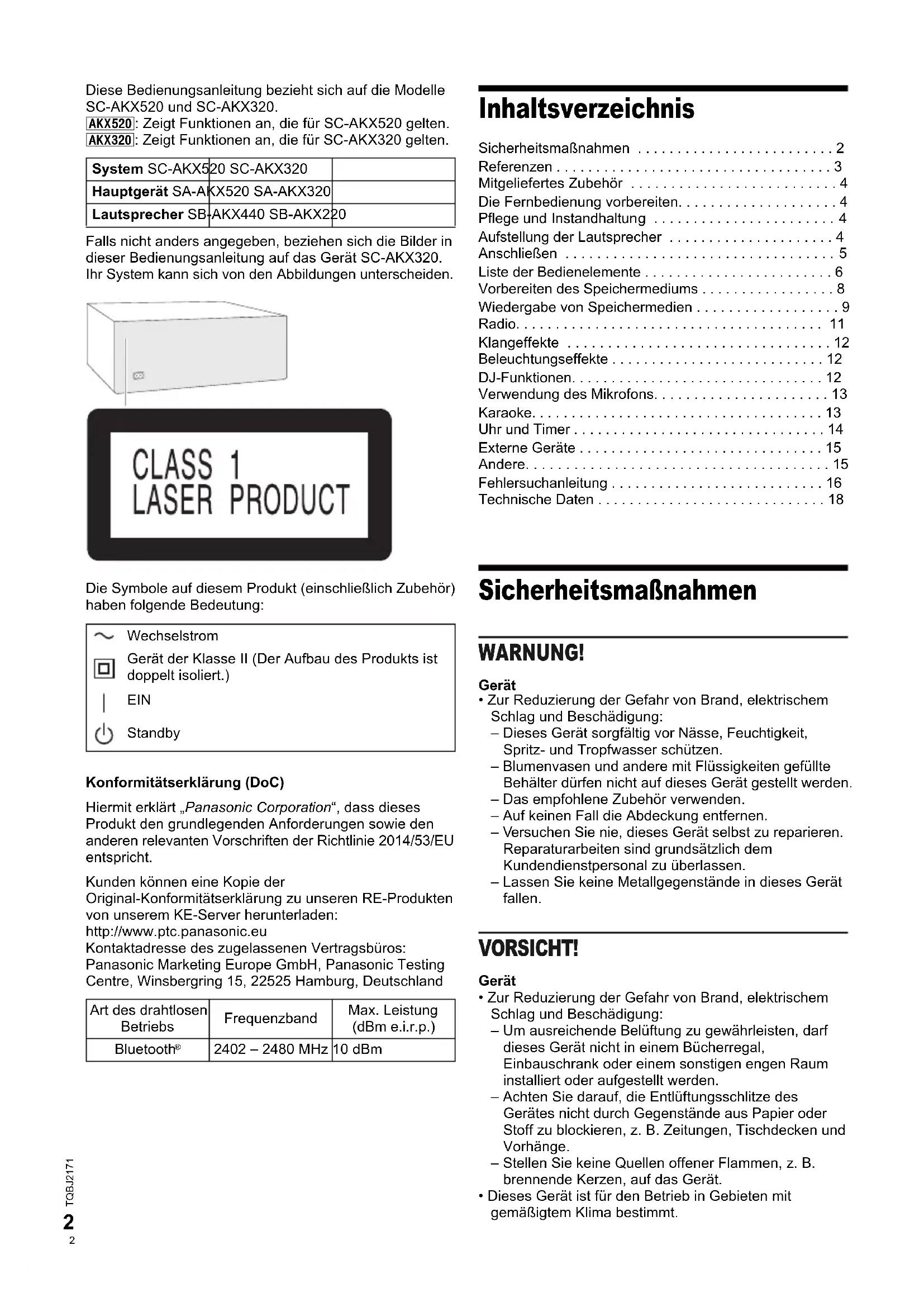

Diese Bedienungsanleitung bezieht sich auf die Modelle SC-AKX520 und SC-AKX320.

AKX520: Zeigt Funktionen an, die für SC-AKX520 gelten. AKX320: Zeigt Funktionen an, die für SC-AKX320 gelten.

System SC-AKX520 SC-AKX320
Hauptgerät SA-AKX520 SA-AKX320
Loutsprecher SB-AKX440 SB-AKX220

Falls nicht anders angegeben, beziehen sich die Bilder in dieser Bedienungsanleitung auf das Gerät SC-AKX320. Ihr System kann sich von den Abbildungen unterscheiden.

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben folgende Bedeutung:

~	Wechselstrom
□	Gerät der Klasse II (Der Aufbau des Produkts ist doppelit isoliert.)
|	EIN
◎	Standby

Konformitätserklärung (DoC)

Hiermit erklärt „Panasonic Corporation“, dass dieses Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren RE-Produkten von unserer KE-Server herunterladen: http://www.ptc.panasonic.eu Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	10 dBm

Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Referenzen 3

Mitgeliefertes Zubehör 4

Die Fernbedienung vorbereiten. 4

Pflege und Instandhaltung 4

Aufstellung der Lautsprecher 4

Anschließen 5

Liste der Bedienelemente 6

Vorbereiten des Speichermediums 8

Wiedergabe von Speichermedien 9

Radio. 11

Klangeffekte 12

Beleuchtungseffekte 12

DJ-Funktionen. 12

Verwendung des Mikrofons. 13

Karaoke. 13

Uhr und Timer 14

Externe Geräte 15

Andere. 15

Fehlersuchanleitung 16

Technische Daten 18

Sicherheitsmaßnahmen

WARNUNG!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.
• Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden.
• Das empfohlene Zubehör verwenden.
• Auf keinen Fall die Abdeckung entfernen.
• Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen.
• Lassen Sie keine Metallgegenstände in dieses Gerät fallen.

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Um ausreichende Belüftung zu gewährleisten, installieren oder stellen Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.
• Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer Vorgänge als der hier angegebenen kann zu gefährlicher Strahlung führen.
• Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es vor direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen geschützt ist.

Netzkabel

• Der Netzstecker fungiert als Abschalteinrichtung. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Steckdose gezogen werden kann.

Batterie

• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
• Niemals starker Wärme oder offenen Flammen aussetzen. Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen. Die Batterie niemals zerlegen oder kurzschließen. Die Alkali- oder Mangan-Batterie niemals wieder aufladen.
• Niemals eine Batterie mit abgelöster Umhüllung benutzen.
• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

Referenzen

Bluetooth®-Informationen

Panasonic übernimmt keine Haftung für Daten und/oder Informationen, die während einer drahtlosen Übertragung kompromittiert werden.

Frequenzband

• Dieses System nutzt das 2,4 GHz Frequenzband.

Zertifizierung

• Dieses System hält die Frequenzbeschränkungen ein und verfügt über eine Zertifizierung gemäß der Frequenznutzungsplanverordnung. Deshalb ist eine Funkzulassung nicht notwendig. Die folgenden Handlungen sind in einigen Ländern strafbar:
• Das Zerlegen oder Ändern des Hauptgeräts.
• Spezifikationsanzeigen werden entfernt.

Nutzungsbeschränkungen

• Drahtlose Übertragung und/oder Verwendung von mit Bluetooth® ausgerüsteten Geräten ist nicht garantiert.
• Alle Geräte müssen den Normen der Bluetooth SIG, Inc. entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung nicht hergestellt werden oder einige Funktionen können unterschiedlich sein.
• Dieses System unterstützt Bluetooth®
• Sicherheitsfunktionen. Je nach Betriebskonfiguration und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Die drahtlose Übertragung von Daten in diesen Systemen soll mit Vorsicht erfolgen.
• Dieses System kann keine Daten auf ein Bluetooth-Gerät übertragen.

Verwendungsbereich

• Verwenden Sie dieses Gerät in einem maximalen Bereich von 10 m. Die Reichweite kann sich aufgrund der Umgebung, Hindernissen oder Interferenzen verringern.

Interferenzen von anderen Geräten

• Dieses System funktioniert evtl. nicht richtig, und Probleme wie Rauschen und Tonsprünge können durch Funkstörungen entstehen, wenn sich das Gerät zu nahe an anderen Bluetooth®-Geräten oder Geräten, die das 2,4 GHz-Band verwenden, befindet.
• Dieses System funktioniert evtl. nicht ordnungsgemäß, wenn Funkwellen von einer in der Nähe befindlichen Sendestation o. Ä. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch bestimmt.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die empfindlich auf Radiofrequenzen reagiert (Beispiel: Flughäfen, Krankenhäuser, Laboratorien usw.).

Lizenzen

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Android und Google Play sind Warenzeichen von Google LLC.

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör.

2 Netzkabel, 1 AM (MW)-Rahmenantenne AKX520, 2 Ferritkerne

1 FM (UKW)-Zimmerantenne

1 Fernbedienung (N2QAYB001215), 1 Batterie für die Fernbedienung. Für Großbritannien und Irland: 1 Antennensteckeradapter

VORSICHT! Den Antennensteckeradapter stets außerhalb der Reichweite von Kleinkindern aufbewahren, um ein Verschlucken zu verhindern.

Hinweis: Verwenden Sie ein Netzkabel, das in Ihre Netzsteckdose passt.

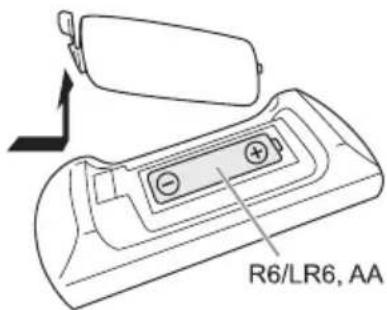

Die Fernbedienung vorbereiten

Benutzen Sie eine Alkali- oder Mangan-Batterie.

Legen Sie die Batterie so ein, dass die Pole (+ und -) mit den Symbolen in der Fernbedienung übereinstimmen.

Pflege und Instandhaltung

Trennen Sie vor der Wartung das Netzkabel. Reinigen Sie dieses System mit einem weichen, trockenen Tuch.

• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin. Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

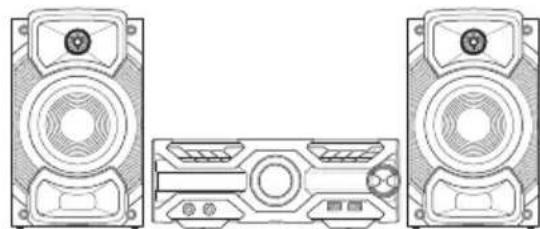

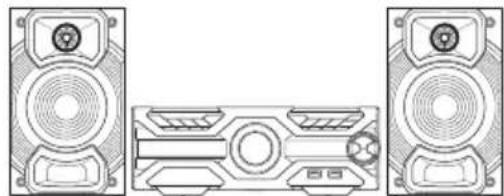

Aufstellung der Lautsprecher

Die linken und rechten Lautsprecher sind identisch.

AKX520

AKX320

Verwenden Sie ausschließlich die mitgelieferten Lautsprecher.

Die Verwendung anderer Lautsprecher kann zu Systemschäden führen und die Klangqualität beeinträchtigen.

Hinweis:

• Stellen Sie die Lautsprecher in einer Entfernung von mehr als 10 mm vom Hauptgerät auf, um ausreichende Luftzirkulation zu gewährleisten.
• Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie können sie nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten, die für magnetische Einstreuungen empfindlich sind, aufstellen.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung und einer Verkürzung der Lebensdauer der Lautsprecher führen. Verringern Sie die Lautstärke bei folgenden Bedingungen, um Schäden vorzubeugen: Bei Wiedergabe von verzerrtem Klang. Bei der Einstellung des Klangcharakters.

VORSICHT!

• Verwenden Sie diese Lautsprecher ausschließlich mit dem darauf vorgesehenen System. Anderenfalls kann es zu Schäden am Verstärker und den Lautsprechern kommen und Brandgefahr bestehen. Falls ein Schaden auftritt oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an den Kundendienst.
• Ändern Sie nicht die Lautsprecher oder die Lautsprecherkabel, da dies das System beschädigen kann.
• Folgen Sie den in dieser Anleitung vorgegebenen Schritten zum Anschließen der Lautsprecher.
• Berühren Sie nicht die Schalloberflächen der Lautsprechermembran:
• Anderenfalls kann die Lautsprechermembran beschädigt werden. Die Lautsprechermembran kann sich erhitzen.

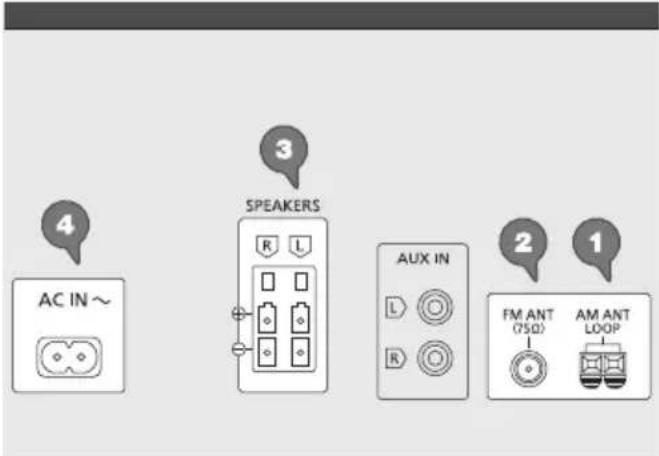

Anschließen

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse vorgenommen wurden.

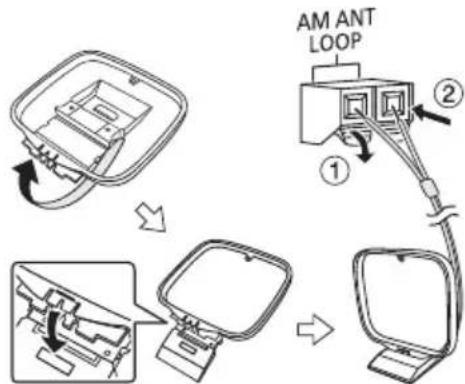

1 Verbinden Sie die AM (MW)-Rahmenantenne.

Befestigen Sie die Antenne senkrecht in der Halterung, bis sie einrastet.

2 Verbinden Sie die FM (UKW)-Zimmerantenne.

Befestigen Sie den Antennendraht in der Position, in der die optimale Empfangsqualität erzielt wird.

3 Verbinden Sie die Lautsprecher.

AKX520

Anbringen des Ferritkerns

① Ziehen Sie an der Lasche.

② Legen Sie das

Lautsprecherkabel auf eine der konkaven Oberflächen. Stellen Sie sicher, dass der Ferritkern etwa 5 cm vom Ende der Lautsprecherkabel entfernt ist.

③Wickeln Sie das

Lautsprecherkabel um den Ferritkern und auf die andere konkave Oberfläche.

④ Schließen Sie den Ferritkern, bis er einrastet.

Hinweis:

Wird der Ferrit-Kern nicht an den Lautsprecherkabeln angebracht, kann dies zu schlechtem Radioempfang führen.

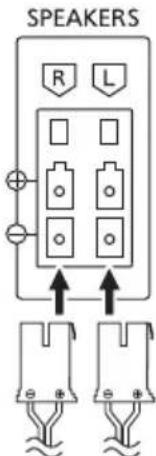

Schließen Sie die Lautsprecherkabel an die entsprechenden Klemmen an.

4 Verbinden Sie das Netzkabel.

Verwenden Sie keine anderen Netzkabel, außer den mitgelieferten.

Stromsparmodus

Das System verbraucht eine geringe Menge an Strom, selbst wenn es sich im Standby-Modus befindet. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen.

Einstellungen werden gelöscht, wenn das System von der Stromversorgung getrennt wird. Diese müssen erneut vorgenommen werden.

Hinweis:

Halten Sie die Antennen von Lautsprecherkabeln und Netzkabeln fern, damit keine Störgeräusche entstehen.

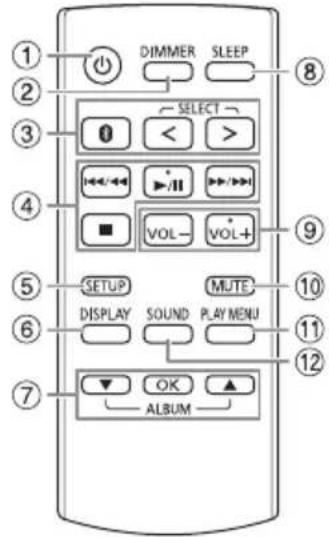

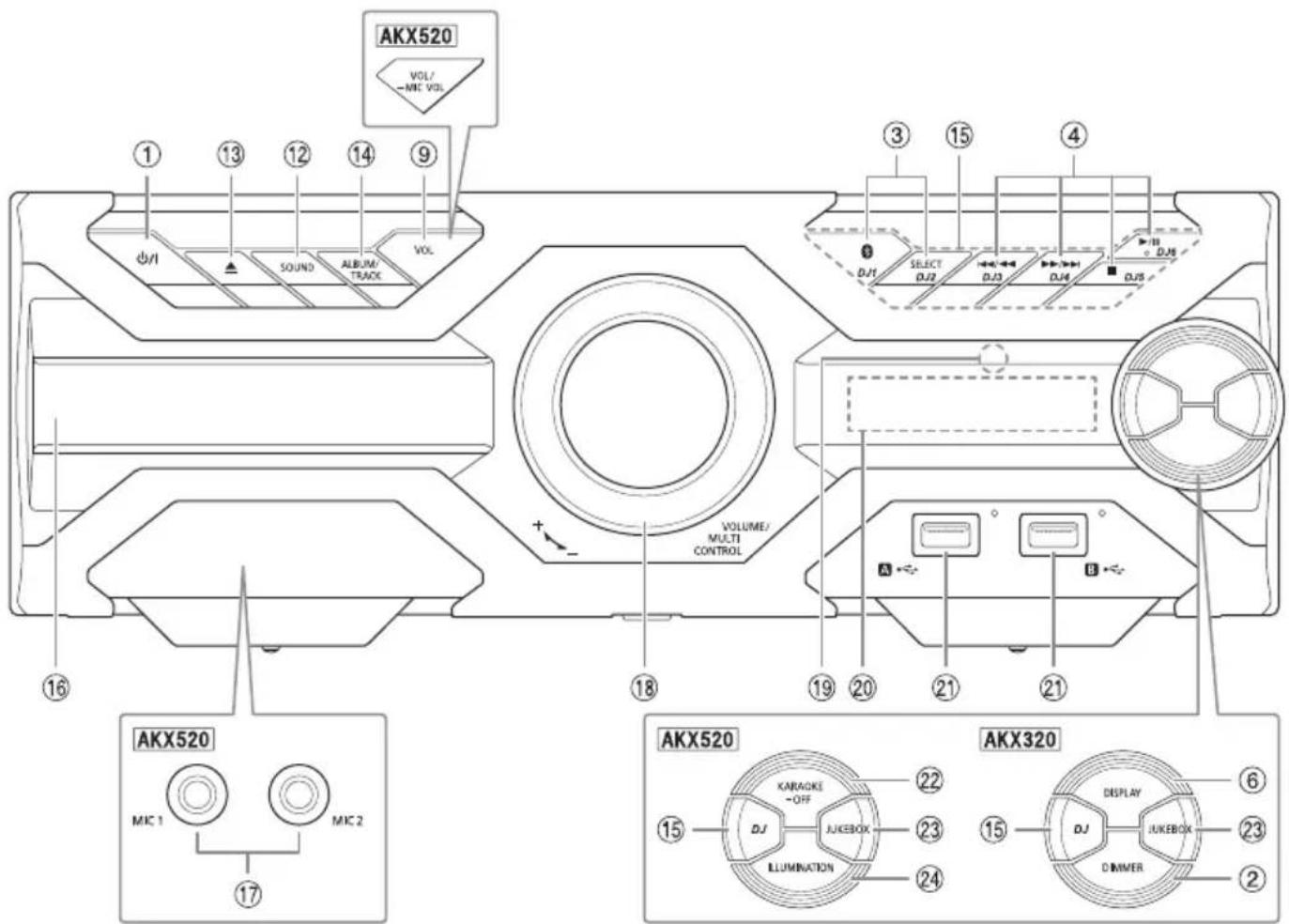

Liste der Bedienelemente

Steuern Sie das System per Fernbedienung. Diese Funktionen können auch mit den Tasten des Hauptgeräts ausgeführt werden, wenn diese die gleichen Bezeichnungen aufweisen.

① Bereitschafts-/Ein-Schalter [0/1]

Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.

② Helligkeit der Anzeige einstellen

Um diese Funktion zu löschen, Taste erneut drücken. AKX520

Der Beleuchtungseffekt wird ebenfalls ausgeschaltet.

③ Audioquelle auswählen

Drücken Sie wiederholt [SELECT <, >]

(Hauptgerät: [SELECT]), um die Quelle auszuwählen:

Info über das Hauptgerät:

Um die Bluetooth®-Kopplung zu starten, halten Sie [bedrückt.

④ Einfache Wiedergabesteuerung ⑤ Setup-Menü anzeigen

⑥ Informationen anzeigen ⑦ Wählen bzw. bestätigen Sie die Option ⑧ Einschlaftimer einstellen ⑨ Stellen Sie den Lautstärkepegel ein

Info über das Hauptgerät: Drücken Sie [VOL] und drehen Sie dann [VOLUME/MULTI CONTROL], um die Lautstärke anzupassen.

Stellen Sie die Lautstärke des Mikrofons ein

Halten Sie [-MIC VOL] gedrückt, bis „MIC VOL“ angezeigt wird.

Drehen Sie [VOLUME/MULTI CONTROL], um die Lautstärke anzupassen.

Stummschalten des Tons

Um diese Funktion zu löschen, Taste erneut drücken. "MUTE" wird ebenfalls abgeschaltet, wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird.

①Wiedergabe anzeigen ②Klangeffekte auswählen

13 Öffnen und Schließen des Disc-Fachs ④Wählen Sie MP3-Album oder -Titel

Drücken Sie [ALBUM/TRACK], um ein Album oder einen Titel auszuwählen.

Durchsuchen Sie die Titel oder Alben

Drehen Sie [VOLUME/MULTI CONTROL], um zu durchsuchen.

Drücken Sie [▶/III], um mit der Wiedergabe der Auswahl zu beginnen.

15 Direkttasten für die DJ-Funktion

Drücken Sie [DJ], um die DJ-Funktion einzuschalten. Drücken Sie [DJ1] bis [DJ6], um die gewünschte Funktion zu wählen.

Um abzubrechen, drücken Sie die Auswahl [DJ1] bis [DJ6] erneut.

16 Disc-Fach

⑦AKX520

Mikrofonbuchse

18 Lautstärke- oder Mehrfachsteuerungsknopf Fernbedienungssensor

Entfernung: Innerhalb von ca. 7 m

Winkel: Ca. 10° auf und 30° ab, 30° nach links und rechts

20 Anzeigebereich ②USB-Port（）

USB-Statusanzeige

AKX520

Wählen Sie die Karaoke-Effekte

Um abzubrechen, halten Sie [-OFF] gedrückt, bis "OFF EFFECT" angezeigt wird.

23 Wählen Sie DJ Jukebox 24AKX520

Wählen Sie die Beleuchtungseffekte

Vorbereiten des Speichermediums

Disc

1 Drücken Sie erneut [△], um das Disc-Fach zu öffnen. Legen Sie eine Disc mit dem Label nach oben ein. Drücken Sie erneut, um das Disc-Fach zu schließen. 2 Drücken Sie wiederholt [SELECT <, >], um "CD" auszuwählen.

USB

Vorbereitung

Bevor Sie ein USB-Gerät an das System anschließen, vergewissern Sie sich, dass Sie eine Sicherheitskopie Ihrer Daten angelegt haben.

1. Verringern Sie die Lautstärke und schließen Sie das USB-Gerät an den USB-Anschluss an. Halten Sie das Hauptgerät fest, wenn Sie das USB-Gerät anschließen oder entfernen. 2. Drücken Sie wiederholt [SELECT <, >], um „USB A“ oder „USB B“ auszuwählen. Bei Auswahl leuchtet die USB-Statusanzeige in Rot.

Hinweis:

• Verwenden Sie keine USB-Verlängerungskabel. USB-Geräte, die über ein Kabel angeschlossen sind, werden von diesem System nicht erkannt.
• Einige Geräte können nicht geladen werden, da der maximale USB-Ladestrom nur 0,5 A beträgt.

Bluetooth®

Mit Bluetooth® können Sie die Verbindung und Wiedergabe mit einem Audiogerät drahtlos durchführen.

Vorbereitung

• Schalten Sie das Hauptgerät ein.
• Schalten Sie die Bluetooth®-Funktion des Geräts ein und platzieren Sie das Gerät in der Nähe des Systems.
• Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Koppeln eines Geräts

AKX320

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 9).

1 Drücken Sie [].

Wenn „PAIRING“ angezeigt wird, fahren Sie mit Schritt 3 fort.

2 Drücken Sie [PLAY MENU], um „PAIRING“ auszuwählen, und danach [OK].

3 Wählen Sie „SC-AKX520“ oder „SC-AKX320“ aus dem Bluetooth®-Menü des Geräts.

Wenn Sie zur Eingabe eines Passworts aufgefordert werden, geben Sie „0000“ oder „1234“ ein.

Nachdem das Pairing erfolgt ist, wird das Gerät einen automatischen Verbindungsaufbau mit dem System herstellen.

Eventuell wird die MAC-Adresse (Beispiel: 6C:5A:B5:B3:1D:0F) angezeigt, bevor „SC-AKX520“ oder „SC-AKX320“ angezeigt wird.

Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt.

Verwendendes Hauptgerät

1 Halten Sie [] gedrückt, bis „PAIRING“ angezeigt wird. 2 Wählen Sie „SC-AKX520“ oder „SC-AKX320“ aus dem Bluetooth®-Menü des Geräts.

Hinweis:

• Das Pairing kann mit bis zu 8 Geräten mit diesem System ausgeführt werden. Beim Koppeln eines 9. Geräts wird das am längsten nicht verwendete Gerät ersetzt.
• Abhängig von der Suchfunktionalität des Bluetooth®-Geräts und der Umgebung, wenn der Produktname nicht im Bluetooth®-Menü des Geräts angezeigt wird, schalten Sie die Bluetooth®-Funktion des Geräts während des Kopplungsprozesses aus und wieder ein.

Anschließen eines Geräts

AKX320

Vorbereitung

Wenn dieses System mit einem Bluetooth-Gerät verbunden ist, trennen Sie (⇒ 9).

1 Drücken Sie []

"BLUETOOTH READY" wird angezeigt.

2 Wählen Sie „SC-AKX520“ oder „SC-AKX320“ aus dem Bluetooth®-Menü des Geräts. Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt. 3 Starten Sie die Wiedergabe auf dem Gerät.

Hinweis:

• Damit das Gerät verbunden wird, muss ein Pairing durchgeführt werden.
• Wenn „BLUETOOTH" als Quelle ausgewählt ist, versucht dieses System automatisch, eine Verbindung mit dem zuletzt verbundenen Gerät herzustellen. („LINKING" wird während dieses Prozesses angezeigt.)

Multi Connect

AKX520

Dieses System unterstützt Multi Connect und kann so mit bis zu 3 Geräten gleichzeitig verbunden werden.

So wechseln Sie zwischen angeschlossenen Geräten

Wenn auf einem der angeschlossenen Geräte eine Wiedergabe läuft, können Sie die Steuerung problemlos auf ein anderes angeschlossenes Gerät übertragen, indem Sie einfach eine Wiedergabe auf diesem Gerät starten. Die vorherige Wiedergabe wird automatisch angehalten.

Hinweis:

Diese Funktion kann für eine App oder ein Gerät nicht verfügbar sein (je nach technischen Daten der App oder des Gerätes).

Trennen der Verbindung mit dem Gerät

Während ein Bluetooth-Gerät angeschlossen ist

1 Drücken Sie wiederholt [PLAY MENU], um „DISCONNECT?“ auszuwählen. 2 Drücken Sie [▲,▼], um „OK? YES“ auszuwählen, und danach [OK]. „BLUETOOTH READY“ wird angezeigt. Um die Funktion abzuschalten, wählen Sie „OK? NO“.

AKX320

Verwendendes Hauptgerät

Halten Sie [bedrückt, bis „PAIRING“ angezeigt wird.

Hinweis:

AKX520

Diese Funktion trennt die Verbindung mit allen verbundenen Geräten.

Die Verbindung zum Gerät wird unterbrochen, wenn:

Wählen Sie eine andere Quelle. - Platzieren Sie das Gerät außerhalb der maximalen Reichweite. Wählen Sie aus dem Bluetooth®-Menü des Geräts. - Das System oder das Gerät abgeschaltet wird.

Wiedergabe von Speichermedien

Die folgenden Markierungen zeigen die Verfügbarkeit der Funktion.

CD:

CD-R/RW im CD-DA-Format oder mit MP3-Dateien.

USB:

USB-Gerät mit MP3-Dateien.

BLUETOOTH

Bluetooth®-Gerät.

Einfache Wiedergabe

CD USB BLUETOOTH

Wiedergabe Drücken Sie [▶/■].
Stopp Drücken	Sie [■].USBThese Position ist gespeichert.,"RESUME" wird angezeigt.Drücken Sie erneut, um vollständig zu stoppen.
Pause Drücken	Sie [▶/■].Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	Drücken Sie [↓▲/▲] oder [▶▲/▶■], um den Titel zu überspringen.CD USDBrücken Sie [▲,▼], um das MP3-Album zu überspringen.
Suchen	Halten Sie [↓▲/▲] oder [▶▲/▶■] gedrückt.

Hinweis:

Je nach Bluetooth-Gerät ist es möglich, dass einige Funktionen wirkungslos sind.

Verfügbare Informationen anzeigen

CD USB BLUETOOTH

Sie können die verfügbaren Informationen, wie z. B. MP3-Album und Titelnummer, auf dem Display anzeigen.

Drücken Sie wiederholt [DISPLAY].

Beispiel: Anzeige von MP3-Album und -Titelnummer.

Albumnummer Titelnummer

Hinweis:

• Maximale Anzahl von Zeichen, die angezeigt werden können: Ungefähr 32
• Dieses System unterstützt ID3-Tags der Versionen 1.0, 1.1 und 2.3.
• Textdaten, die vom System nicht unterstützt werden, werden möglicherweise anders angezeigt.

Wiedergabenu

CD USB

1 CD

Drücken Sie [PLAY MENU]. USB Drücken Sie wiederholt [PLAY MENU], um „PLAYMODE“ auszuwählen. 2 Drücken Sie [Δ, ] , um die Einstellung zu wählen, und drücken Sie dann [OK].

OFF PLAYMODE Verwerfen Sie die Einstellung.
1-TRACK1	Einen ausgewählten Titel abspieten.Drucken Sie [▶/▶] oder [▶/▶], um den gewünschten Titel auszuwahlen.
1-ALBUM1	Ein ausgewähltes MP3-Album abspieten.Drucken Sie [▲,▼], um das MP3-Album auszuwahlen.
RANDOMRND	Alle Titel in zufälliger Reihenfolge abspieten.
1-ALBUMRANDOM1 RND	Alle Titel eines ausgewählten MP3-Albums in zufälligerReihenfolge abspieten.Drucken Sie [▲,▼], um das MP3-Album auszuwahlen.
ALL REPEAT Alle Titel werden wiederholt.
1-TRACK REPEAT1	Wiederholte 1-TRACK.
1-ALBUM REPEAT1	Wiederholte 1-ALBUM.
RANDOM REPEATRND	Wiederholte Zufallswiedergabe.
1-ALBUMRANDOM REPEAT1 RND	Wiederholte 1-ALBUM RANDOM.

Hinweis:

• Bei Zufallswiedergabe ist kein Sprung zu Titeln möglich, die bereits abgespielt wurden.
• Beim Öffnen des Disc-Fachs oder Trennen des USB-Geräts wird die Einstellung verworfen.

Link-Modus

BLUETOOTH

Sie können den Link-Modus ändern, um ihn an den Verbindungstyp anzupassen.

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 9).

1 Drücken Sie wiederholt [PLAY MENU], um „LINK MODE“ auszuwählen. 2 Drücken Sie [Δ, ∇], um den Modus zu wählen, und drücken Sie dann [OK].

MODE 1: Schwerpunkt auf Konnektivität.

MODE 2 (Standardeinstellung)

Schwerpunkt auf Klangqualität.

Hinweis:

• Wenn mit dieser Funktion Videoinhalte wiedergegeben werden, sind Video- und Audio-Ausgabe evtl. nicht synchronisiert. Wählen Sie in diesem Fall „MODE 1“.
• Wählen Sie „MODE 1“, wenn die Tonausgabe unterbrochen ist.

Hinweis zu Disc

• Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder MP3-Format wiedergeben.
• Finalisieren Sie die Disc vor der Wiedergabe auf dem Gerät, auf dem sie aufgenommen wurde.
• Einige CD-R/RW können aufgrund der Beschaffenheit der Aufnahme nicht abgespielt werden.

■ Hinweis zu USB-Geräten

• Es gibt bei diesem System keine Garantie, dass die Verbindung mit allen USB-Geräten aufgebaut werden kann.
• Dieses System unterstützt USB 2.0 bei voller Geschwindigkeit.
• Dieses System kann USB-Geräte von bis zu 32 GB unterstützen.
• Nur das FAT 12/16/32-Dateisystem wird unterstützt.

■ Hinweis zu MP3-Dateien

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden. Die Titel müssen die Erweiterung „mp3" oder „MP3" besitzen. Die Titel werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.
• Je nach Sektorgröße ist es möglich, dass einige Dateien nicht funktionieren.

MP3-Datei auf einer Disc

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: -255 Alben (einschließlich Hauptordner) -999 Titel -20 Sitzungen
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).

MP3-Datei auf einem USB-Gerät

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: -800 Alben (einschließlich Hauptordner) -8000 Titel
• 999 Titel in einem Album

Radio

Vorbereitung

Drücken Sie wiederholt [SELECT <, > ], um „FM“ oder „AM“ auszuwählen.

Manuelle Abstimmung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen.

Alternativ drücken Sie [■] am Hauptgerät, um „MANUAL“ auszuwählen. Fahren Sie mit Schritt 3 fort.

2 Drücken Sie [ , ] , um "MANUAL" auszuwählen, und danach [OK]. 3 Drücken Sie [| / ] oder [ / ] , um den Sender einzustellen.

Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis die Frequenz sich schnell zu ändern beginnt.

"STEREO" wird angezeigt, wenn eine Stereosendung empfangen wird.

Speicher voreinstellen

Sie können bis zu 30 FM (UKW)- und 15 AM (MW)-Sender speichern.

Automatische Voreinstellung

1 Drücken Sie [PLAY MENU], um „A.PRESET“ auszuwählen. 2 Drücken Sie [Δ, ] , um „LOWEST“ oder „CURRENT“ auszuwählen, und danach [OK].

LOWEST Die Abstimmung beginnt mit der niedrigsten Frequenz.

CURRENT Die Abstimmung beginnt mit der aktuellen Frequenz.

Danach belegt der Tuner die Speicherplätze in aufsteigender Reihenfolge mit allen beim Suchlauf abgestimmten Sendern.

Um die Funktion abzuschalten, [■] drücken.

Manuelle Voreinstellung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen.

Alternativ drücken Sie [■] am Hauptgerät, um "MANUAL" auszuwählen. Fahren Sie mit Schritt 3 fort.

2 Drücken Sie [▲,▼], um „MANUAL“ auszuwählen, und danach [OK]. 3 Drücken Sie [◀◀] oder [▶▶], um den Sender einzustellen. 4 Drücken Sie [OK]. 5 Drücken Sie [▲,▼], um einen Speicherplatz zu wählen, und drücken Sie dann [OK].

Wiederholen Sie die Schritte 3 bis 5, um weitere Sender einzustellen.

Der neue Sender ersetzt den Sender mit der gleichen Voreinstellungsnummer.

Einen vorprogrammierten Sender auswählen

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. Alternativ drücken Sie [■] am Hauptgerät, um „PRESET“ auszuwählen. Fahren Sie mit Schritt 3 fort. 2 Drücken Sie [▲,▼], um „PRESET“ auszuwählen, und danach [OK]. 3 Drücken Sie [◀◀] oder [▶▶], um den vorprogrammierten Sender auszuwählen.

Verbessern der Klangqualität

Wenn „FM“ ausgewählt wurde

1 Drücken Sie wiederholt [PLAY MENU], um „FM MODE“ auszuwählen. 2 Drücken Sie [▲,▼], um „MONO“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie „STEREO“. Der „MONO“-Modus wird auch aufgehoben, wenn die Frequenz geändert wird.

Um die Einstellung beizubehalten

Fahren Sie mit Schritt 4 von „Manuelle Voreinstellung“ (⇒ 11) fort

Wenn „AM“ ausgewählt wurde

1 Drücken Sie wiederholt [PLAY MENU], um „B.PROOF“ auszuwählen. 2 Drücken Sie [▲,▼], um die Einstellung auszuwählen, die den besten Empfang hat, und drücken Sie dann [OK].

Überprüfen des Signalstatus

Wenn „FM“ ausgewählt wurde

Drücken Sie [DISPLAY], um „FM STATUS“ auszuwählen.

FM - - - - Das FM (UKW)-Signal ist schwach. Das System ist nicht auf einen Sender eingestellt.

FM ST Das FM (UKW)-Signal ist stereo.

FM MONO Als „FM MODE“ wurde „MONO“ gewählt. Das FM (UKW)-Signal ist mono.

Empfang von RDS-Programmen

Der Tuner dieses Systems ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDS-Programme ausgestrahlt werden.

Wenn „FM“ ausgewählt wurde

Drücken Sie wiederholt [DISPLAY].

FREQ Frequenz

PS Programmdienst

PTY Programtyp

Hinweis:

Bei ungünstigen Empfangsbedingungen erscheinen u. U. keine RDS-Anzeigen.

AM (MW)-Belegung

In diesem System können AM (MW)-Sender in Schritten von 10 kHz eingesetzt werden.

Wenn „AM“ ausgewählt wurde, halten Sie [▶/II] am Hauptgerät gedrückt.

Nach einigen Sekunden wird auf dem Display die aktuelle Mindestfrequenz angezeigt. Wenn sich die Mindestfrequenz ändert, lassen Sie die Taste los.

• Wiederholen Sie die Schritte, um zur ursprünglichen Einstellung zurückzukehren.
• Nach Änderung der Einstellung werden voreingestellte Frequenzen gelöscht.

Klangeffekte

1. Drücken Sie wiederholt [SOUND], um den Effekt auszuwählen. 2. Drücken Sie [Δ, ∇], um die Einstellung zu wählen, und drücken Sie dann [OK]. Alternativ können Sie [VOLUME/MULTI CONTROL] drehen, um die Einstellung auszuwählen.

PRESET EQ „ROCK“, „POP“, „AFRO BEAT“,

„ARABIC“, „PERSIAN“, „INDIA

BASS“, „DANGDUT“, „MALAY

POP“, „ELECTRONICA“,

„REGGAETON“, „SALSA“,

„SAMBA“, „FOOTBALL“,

„KARAOKE“[AKX520] oder „FLAT“.

BASS/MID/TREBLE	-4 bis +4
	Hinweis:
	Wenn Sie eine
	PRESET EQ-Einstellung auswahlen, können sich diese Einstellungenändern.

SURROUND „ON SURROUND“ oder „OFF SURROUND“

D.BASS LEVEL „OFF“, „LEVEL 1“ bis „LEVEL 6“

D.BASS BEAT „ON D.BASS BEAT“ oder „OFF D.BASS BEAT“

Hinweis:

• Diese Funktion betont den Trommelschlag und erzeugt einen druckvollen Klang. Abhängig vom gewählten Titel ist der Effekt u. U. nur gering.
• Diese Funktion ist nicht aktiv, wenn „D.BASS LEVEL“ auf „OFF“ steht.

Beleuchtungseffekte

AKX520

Sie können den Beleuchtungseffekt am System ändern.

Drücken Sie wiederholt [SETUP], um „ILLUMINATION“ zu wählen, drücken Sie dann [Δ, ∇], um den Effekt auszuwählen.

Alternativ drücken Sie wiederholt [ILLUMINATION], um den Effekt auszuwählen.

COLOR

Eine Auswahl von 3 verschiedene Beleuchtkarben am Hauptgerät.

AUTO: Beleuchtung in 3 Farben abwechselnd.

OFF Deaktivieren Sie den Effekt.

Sie können auch [VOLUME/MULTI CONTROL] drehen, um den nächsten oder vorherigen Effekt auszuwählen.

Hinweis:

Wenn die Dimmer-Funktion eingeschaltet ist, bleibt die Beleuchtung des Systems ausgeschaltet, auch wenn Sie die Beleuchtungsfunktion eingeschaltet haben.

DJ-Funktionen

Sie können mit den DJ-Funktionen Klangeffekte zwischen den Liedern hinzufügen.

Verwenden der „Panasonic MAX Juke“-App

Sie können die kostenlose Android™-App „Panasonic MAX Juke“ von Google Play™ herunterladen und installieren, um zusätzliche Funktionen zu erhalten, wie beispielsweise die gleichzeitige Liedwiedergabe von mehreren Geräten. Sie können die Titel aufrufen, die Sie über die App wiedergeben möchten. Einzelheiten zur App finden Sie auf der Website unter.

http://av.jpn.support.panasonic.com/support/global/cs/audio/app/

(Diese Seite ist nur auf Englisch.)

DJ Jukebox

USB

Sie können mit der DJ Jukebox-Funktion einen Überblendungseffekt zwischen den Liedern hinzufügen.

1 Drücken Sie [PLAY MENU], um „JUKEBOX“ auszuwählen. 2 Drücken Sie [, ] , um die Einstellung zu wählen, und drücken Sie dann [OK].

Verwendung des Hauptgeräts

Drücken Sie wiederholt [JUKEBOX], um die Einstellung auszuwählen.

OFF CROSSFADE	Überblendung abbrechen.
ON CROSSFADE	Überblendung hinzufügen.
OFF	Schalten Sie DJ Jukebox aus.

Hinweis:

• Das System wechselt automatisch in den Wiederholmodus, sobald Sie die DJ Jukebox einschalten.
• DJ Jukebox wird ausgeschaltet, wenn Sie das System ausschalten oder auf eine andere Quelle umschalten.
• Die Cross-Fade-Funktion funktioniert u.U. nicht zwischen Songs, die unterschiedliche Abtastfrequenzen haben.

Ändern der Wiederholungseinstellung

1 Drücken Sie wiederholt [PLAY MENU], um „PLAYMODE“ auszuwählen. 2 Drücken Sie [△, ▽], um die Einstellung zu wählen, und drücken Sie dann [OK].

RANDOM REPEAT Wiederholte Zufallswiedergabe. RND

ALL TITLE REPEAT Alle Titel werden wiederholt.

DJ-Effekt

(Bis auf die AUX-Quelle)

Nur über Hauptgerät

Sie können mit der Funktion DJ-Effekt Klangeffekte hinzufügen.

1 Drücken Sie [DJ], um „DJ EFFECT SELECT NUMBER“ oder „ON DJ EFFECT“ auszuwählen. Um die Funktion abzuschalten, wählen Sie „OFF EFFECT“. 2 Drücken Sie [DJ1] bis [DJ6], um den Effekt auszuwählen.

[DJ1] PHASER Erweitern Sie den Klang um eine räumliche Komponente. [DJ2] FILTER Verstärken oder filtern Sie bestimmte Bereiche der Tonausgabe. [DJ3] SOUND CHOPPER Schneiden Sie die Tonausgabe in regelmäßigen Abständen ab. [DJ4] ELECTRO ECHO Fügen Sie ein digitales Echo zur Tonausgabe hinzu. [DJ5] PITCH SHIFTER Dient zum Einstellen der Tonarten. [DJ6] HARMONIZER Erweitert die Tonausgabe um TONE, um Harmonien zu erzeugen.

Um diese Funktion zu löschen, Taste erneut drücken.

3 Drehen Sie [VOLUME/MULTI CONTROL], um die Einstellung auszuwählen.

Hinweis:

DJ-Effekt wird ausgeschaltet, wenn Sie das System ausschalten oder auf die Quelle AUX umschalten.

Verwendung des Mikrofons

AKX520

Vorbereitung

Bevor Sie das Mikrofon anschließen oder abziehen, drehen Sie die Lautstärke des Systems auf sein Minimum herunter.

1 Stecken Sie ein Mikrofon (nicht mitgeliefert) in die Mikrofonbuchse. Steckerausführung: 6,3 mm monophonisch. 2 Drücken Sie wiederholt [SOUND], um „MIC VOL“ auszuwählen. Alternativ halten Sie [-MIC VOL] gedrückt, bis „MIC VOL“ angezeigt wird. 3 Drücken Sie [Δ, ∇] zum Einstellen der Lautstärke des Mikrofons, und drücken Sie dann [OK]. Oder drehen Sie [VOLUME/MULTI CONTROL], um die Lautstärke des Mikrofons anzupassen. 4 Wenn Sie mit Hintergrundmusik singen wollen, spielen Sie die Musikquelle ab und stellen Sie die Lautstärke des Systems ein.

Hinweis:

• Ertönt beim Gebrauch ein seltsamer Ton (heulend), bewegen Sie das Mikrofon von den Lautsprechern weg oder verringern Sie die Mikrofon-Lautstärke.
• Wenn Sie das Mikrofon nicht verwenden, ziehen Sie es aus der Mikrofonbuchse und verringern Sie die Mikrofon-Lautstärke auf das Minimum.

Karaoke

AKX520

Vorbereitung

Wählen Sie die Musikquelle.

Hinweis:

Die Karaoke-Funktion wird ausgeschaltet, wenn Sie das System ausschalten.

Karaoke-Effekt

Sie können mit der Funktion Karaoke-Effekt Klangeffekte hinzufügen.

1 Drücken Sie wiederholt [SOUND], um „KARAOKE EFFECT“ zu wählen, drücken Sie dann [Δ, ∇], um den Effekt auszuwählen.

Alternativ drücken Sie wiederholt [KARAOKE], um den Effekt auszuwählen.

VOCAL CANCEL	Reduzieren Sie die Lautstärke der Stimmen oderändern Sie den Audiomodus (je nach Quelle).
ECHO Fügen	Sie einen Echoeffekt zum Ton hinzu.
KEY CONTROL	Ändern Sie die Tonart eines Liedes. Hinweis: Die Einstellung wird gelöscht, wenn Sie zu einer anderen Quelle wechseln.
TEMPO	CD USB Ändern Sie die Geschwindigkeit eines Liedes.
BGM Ändern	Sie den Pegel der Hintergrundmusik.
MIC EQ Wählten	Sie einen MIC EQ-Modus.
OFF EFFECT	Deaktivieren Sie den Effekt. Drücken Sie [OK], um zu bestätigen. Alternative halten Sie [-OFF] gedrückt, bis „OFF EFFECT" angezeigt wird.

Um die aktuelle Einstellung zu überprüfen, drücken Sie [OK].

2 Drücken Sie [1/4] oder [▶/▶], um die Einstellung zu wählen, und drücken Sie dann [OK]. Alternativ können Sie [VOLUME/MULTI CONTROL] drehen, um die Einstellung auszuwählen.

VOCAL CANCEL	"OFF", 1 bis 3, "L", "R", "L+R"
	Bei Nutzung einer nicht für Karaoke formatierten Stereogouille
	Für die meisten Lieder wird empfohlen, "2 VOCAL CANCEL" zu verwenden.
	Bei Nutzung einer für Karaoke formatierten Quelle
	L: Nur der linke Sound (nur Begleitung)
	R: Nur der rechte Sound (nur Stimmen)
	L+R: Rechte und linke Sounds werden vermischt
ECHO ,OFF", 1 bis 4
KEY CONTROL	-6 bis +6
TEMPO ,OFF", -2 bis +2
BGM ,OFF", 1 bis 3
MIC EQ ,SINGING" oder ,SPEECH"

Hinweis: Um den Karaoke-Effekt für die Quelle AUX zu verwenden, setzen Sie „AUX MODE“ auf „MODE 1“ (⇒ 15).

Uhr und Timer

Uhr einstellen

Dies ist eine 24-Stunden-Uhr.

1 Drücken Sie [SETUP], um „CLOCK“ auszuwählen. 2 Drücken Sie [Δ, ∇], um die Zeit einzustellen, und drücken Sie dann [OK].

Zum Überprüfen der Zeit

Drücken Sie [SETUP], um „CLOCK“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus [DISPLAY].

Hinweis:

Achten Sie darauf, die Uhr in regelmäßigen Abständen zu stellen.

Einschlaftimer

Der Einschlafttimer schaltet das System nach der festgelegten Zeit ab.

Drücken Sie wiederholt [SLEEP], um die Zeit auszuwählen (in Minuten).

Um die Funktion abzuschalten, wählen Sie "OFF".

So überprüfen Sie die verbleibende Zeitdauer: Drücken Sie [SLEEP].

Hinweis:

• Die verbleibende Zeitdauer wird im Minutentakt für eine Sekunde angezeigt. "SLEEP 1" wird immer angezeigt, wenn nur 1 Minute verbleibt.
• Der Einschlafttimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sich die Timer-Einstellungen nicht überschneiden.

Wiedergabetimer

(Außer den Quellen Bluetooth® und AUX)

Sie können die Zeitschaltuhr so einstellen, dass sie sich zu einem bestimmten Zeitpunkt einschaltet, um Sie zu wecken.

Vorbereitung

Stellen Sie die Uhr ein.

1 Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen. 2 Drücken Sie [▲,▼], um die Startzeit einzustellen, und drücken Sie dann [OK]. 3 Wiederholen Sie Schritt 2, um die Endzeit einzustellen. 4 Drücken Sie [▲,▼], um die wiederzugebende Quelle zu wählen, und drücken Sie dann [OK].

So aktivieren Sie den Timer

1 Bereiten Sie die gewünschte Wiedergabequelle vor (Disc, USB oder Radio), und stellen Sie die Lautstärke ein. 2 Drücken Sie wiederholt [SETUP], um „TIMER SET“ auszuwählen. 3 Drücken Sie [▲,▼], um „PLAY ON“ auszuwählen, und danach [OK]. „©“ wird angezeigt. Um die Funktion abzuschalten, wählen Sie „PLAY OFF“. Die Timerfunktionen werden nur aktiviert, wenn das System ausgeschaltet ist.

Zum Überprüfen der Einstellung

Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus zweimal [DISPLAY].

Hinweis:

• Der Timer beginnt mit einer niedrigen Lautstärke und wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Der Timer wird täglich zur eingestellten Zeit aktiviert, wenn er eingeschaltet ist.
• Wenn Sie das System bei aktiviertem Timer aus- und dann wieder einschalten, stoppt der Timer nicht bei der Endzeit.

Externe Geräte

Sie können einen Videorekorder, DVD-Player usw. anschließen und Ihr Audio über dieses System laufen lassen.

Vorbereitung

Ziehen Sie das Netzkabel. - Schalten Sie alle Geräte aus und lesen Sie die entsprechenden Bedienungsanleitungen.

DVD-Player (nicht mitgeliefert) Rückseite dieses Hauptgerätes

1 Schließen Sie die externen Geräte an. 2 Drücken Sie wiederholt [SELECT < >], um „AUX“ auszuwählen. 3 Schalten Sie die externen Geräte ein.

Hinweis:

• Verbiegen Sie die Kabel nicht im spitzen Winkel.
• Zusatzgeräte und Kabel sind separat erhältlich.
• Wenn Sie einen Adapter verwenden, kann es zu Klangverzerrungen kommen.
• Wenn Sie andere als die beschriebenen Geräte anschließen möchten, fragen Sie Ihr Audio-Fachhändler.

AUX-Modus

AKX520

1 Drücken Sie [PLAY MENU], um „AUX MODE“ auszuwählen. 2 Drücken Sie [△, ▽], um den Modus zu wählen, und drücken Sie dann [OK].

MODE 1 (Standardeinstellung)	Wahlen Sie diesen Modus, um die Karaoke-Effekt-Funktion zu verwenden.
MODE 2 Wahlen Sie diesen Modus beim Fernsehen, Ansehen von Filmen oder Verwenden eines externen Players mit Karaoke-Funktionen.

Andere

Automatisches Ausschalten

Dieses System schaltet sich automatisch ab, wenn Sie es ca. 20 Minuten lang nicht verwenden.

1 Drücken Sie wiederholt [SETUP], um „AUTO OFF“ auszuwählen. 2 Drücken Sie [△, ▽], um „ON“ auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie „OFF“.

Hinweis:

• Diese Funktion steht nicht zur Verfügung, wenn die Quelle das Radio ist oder wenn ein Bluetooth®-Gerät verbunden ist.

Diese Funktion ist möglicherweise wirkungslos, wenn ein Mikrofon angeschlossen ist.

Bluetooth®-Standby

Diese Funktion schaltet automatisch das System ein, wenn Sie eine Bluetooth®-Verbindung von einem gekoppelten Gerät herstellen.

1 Drücken Sie wiederholt [SETUP], um „BLUETOOTH STANDBY“ auszuwählen. 2 Drücken Sie [△, ▽], um „ON“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie "OFF".

Hinweis:

Bei einigen Geräten dauert es möglicherweise länger, bis sie reagieren. Wenn Sie mit einem Bluetooth-Gerät verbunden sind, bevor Sie das System ausschalten, warten Sie mindestens 5 Sekunden, bevor Sie eine erneute Verbindung zu diesem System von Ihrem Bluetooth-Gerät aus herstellen.

Software-Update

Gelegentlich kann Panasonic aktualisierte Software für dieses Gerät herausgeben, mit der möglicherweise neue Funktionen hinzugefügt oder vorhandene Funktionen verbessert werden. Diese Updates stehen kostenlos zur Verfügung. Weitere Einzelheiten finden Sie auf der folgenden Website.

http://panasonic.jp/support/global/cs/ (Diese Seite ist nur auf Englisch.)

Überprüfen der Software-Version

1 Drücken Sie wiederholt [SETUP], um „SW VER.” auszuwählen, und danach [OK]. Die Software-Version wird angezeigt. 2 Drücken Sie [OK] erneut, um zu beenden.

Fehlersuchanleitung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Allgemeine Störungen

Das Gerät funktioniert nicht.

Die Sicherheitsvorrichtung wurde aktiviert. Führen Sie Folgendes durch: 1. Drücken Sie [1/1] am Hauptgerät, um das Gerät in den Bereitschaftsmodus zu schalten. Wenn das Gerät nicht in den Bereitschaftsmodus schaltet, trennen Sie das Netzkabel und schließen Sie es wieder an. 2. Drücken Sie [0/1] erneut, um das Gerät einzuschalten. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler.

Im Bereitschaftsmodus leuchtet die Anzeige auf und verändert sich ständig.

• Halten Sie [■] am Hauptgerät gedrückt, bis „DEMO OFF“ oder „SDEMO OFF“ angezeigt wird.

Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist.

Verzerrter bzw. kein Ton.

Stellen Sie die Systemlautstärke ein. - Schalten Sie das System aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das System dann wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Systems in der Nähe der Umgebung sein.

Während der Wiedergabe ist ein Brummton zu hören.

• Das System befindet sich in der Nähe von Netzkabeln oder Leuchtstofflampen. Halten Sie andere Geräte und Kabel von den Kabeln dieses Systems fern.

Der Lautstärkepegel wird verringert.

• Wegen der kontinuierlichen Nutzung bei hoher Lautstärke wurde die Schutzschaltung aktiviert. Dadurch soll das System geschützt werden und die Tonqualität erhalten bleiben.

Disc

Die Anzeige des Displays funktioniert nicht richtig. Wiedergabe startet nicht.

• Sie haben die Disc nicht richtig eingelegt. Legen Sie sie richtig ein. Die Disc ist verschmutzt. Reinigen Sie die Disc.
• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist.
• Kondenswasser hat sich gebildet. Warten Sie 1 bis 2 Stunden, bis das System wieder trocken ist.

Die Gesamtzahl der angezeigten Titel ist falsch. Die Disc kann nicht gelesen werden.

Der Klang ist verzerrt.

• Sie haben eine Disc eingelegt, die das System nicht wiedergeben kann. Legen Sie eine abspielbare Disc ein.
• Sie haben eine Disc eingelegt, die nicht finalisiert wurde.

USB

Das USB-Gerät bzw. dessen Inhalt wird nicht erkannt.

• Das Format oder der Inhalt des USB-Geräts ist mit dem System nicht kompatibel.
• USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter Umständen manchmal nicht.

Langsamer Betrieb des USB-Geräts.

• Große Dateien oder USB-Geräte mit einer hohen Speicherkapazität werden langsamer gelesen.

Bluetooth®

Das Pairing kann nicht durchgeführt werden.

• Überprüfen Sie den Zustand des Bluetooth®-Geräts.
• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.

Das Gerät kann nicht verbunden werden.

• Das Pairing des Geräts ist fehlgeschlagen. Führen Sie das Pairing nochmals durch (⇒ 8).
• Das Pairing des Geräts wurde ersetzt. Führen Sie das Pairing nochmals durch (⇒ 8).
• Dieses System konnte mit einem anderen Gerät verbunden sein. Trennen Sie das andere Gerät, und versuchen Sie erneut, das Gerät anzuschließen.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.
• Wenn „MODE 2" in „LINK MODE" ausgewählt ist, wählen Sie „MODE 1" (⇔ 10).

Das Gerät ist verbunden, aber die Audiowiedergabe ist über das System nicht hörbar.

• Bei einigen eingebauten Bluetooth®-Geräten muss die Audioausgabe zu „SC-AKX520“ oder „SC-AKX320“ manuell eingestellt werden. Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Die Wiedergabe oder der Ton während Multi Connect funktioniert nicht.

• Starten Sie die App des Geräts neu.
• Die Steuerung des Geräts wurde nicht erfolgreich umgeschaltet. Trennen Sie die Verbindungen mit den verbundenen Geräten und versuchen Sie es erneut.

Die Tonausgabe des Geräts ist unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher am System.
• Entfernen Sie etwaige Hindernisse zwischen dem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (WLAN-Router, Mikrowellen, schnurlose Telefone usw.), stören. Stellen Sie das Gerät näher am System und weiter entfernt von den anderen Geräten auf. Wählen Sie "MODE 1" für eine stabile Kommunikation (⇒ 10).

Radio

Der Klang ist verzerrt.

• Installieren Sie eine optionale FM (UKW)-Außenantenne. Die Außenantenne sollte von einem qualifizierten Fachmann installiert werden.

Es sind Klopfgeräusche zu hören.

• Schalten Sie das Fernsehgerät aus oder stellen Sie das System weiter entfernt von Fernsehgeräten auf.
• Wenn Interferenzen auftreten, entfernen Sie Mobiltelefone aus der Nähe des Systems.
• Im AM-Tunermodus wählen Sie die "B.PROOF"-Einstellung, die den besten Empfang liefert.

Beim AM (MW)-Empfang wird ein tieffrequentes Brummgeräusch gehört.

• Halten Sie den Antennendraht von anderen Kabeln fern.

AUX

Wiedergabe von Bild und Ton sind nicht synchron.

• Setzen Sie "AUX MODE" auf "MODE 2".

Der Karaoke-Effekt kann nicht verwendet werden.

• Setzen Sie "AUX MODE" auf "MODE 1".

Anzeigen auf dem Hauptgerät

• Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein. Die Spielzeit des Titels beträgt mehr als 99 Minuten.

"ADJUST CLOCK"

Die Uhr ist nicht eingestellt. Stellen Sie die Uhr.

"ADJUST TIMER"

• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer ein.

"AUTO OFF"

• Das System wurde 20 Minuten lang nicht verwendet und schaltet sich in einer Minute aus. Um abzubrechen, drücken Sie eine beliebige Taste.

• Sie haben 3 Bluetooth®-Geräte verbunden. Um die Verbindung mit einem anderen Gerät herzustellen, trennen Sie die Verbindung mit einem Gerät und versuchen Sie es erneut.

"ERROR"

• Es wurde ein Fehler in der Bedienung vorgenommen. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals.

F " / F " ("steht für eine Zahl.)

Die Schutzschaltung wurde aktiviert und das System kann automatisch ausgeschaltet werden.

• Trennen Sie das Netzkabel vom Stromnetz und warten Sie einige Sekunden, bevor Sie es wieder anschließen. Wenn das Problem weiterhin besteht, ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler.

NO DISC

• Sie haben die Disc nicht eingelegt.

"NO PLAY"

"UNSUPPORT"

• Es befindet sich kein Album oder Musiktitel auf dem USB-Gerät.
• Prüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

"NOT SUPPORT MULTI CONNECT"

• Die Bluetooth®-Verbindung kann nicht hergestellt werden. Trennen Sie die Verbindungen mit den verbundenen Geräten und versuchen Sie es erneut.

"NOT SUPPORTED"

• Um den Karaoke-Effekt für die Quelle AUX zu verwenden, setzen Sie „AUX MODE" auf „MODE 1".

"PLAYERERROR"

• Ein nicht unterstütztes MP3-Format wird abgespielt. Dieser Titel wird übersprungen, und die Wiedergabe wird mit dem nächsten Titel fortgesetzt.

"REMOTE 1"

"REMOTE 2"

• Die Fernbedienung und das Hauptgerät verwenden verschiedene Codes. Ändern Sie den Code der Fernbedienung.
• Wenn „REMOTE 1“ angezeigt wird, halten Sie [OK] und [auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.
• Wenn „REMOTE 2“ angezeigt wird, halten Sie [OK] und [<] mindestens 4 Sekunden lang gedrückt.

"TEMP NG"

Die Temperatur-Schutzschaltung wurde aktiviert und schaltet das System aus. Lassen Sie das Gerät abkühlen, bevor Sie es wieder einschalten. - Überprüfen Sie, ob die Lüftungsschlitze des Geräts nicht behindert werden. - Stellen Sie sicher, dass dieses Gerät gut belüftet wird.

"USB A NO DEVICE"

"USB B NO DEVICE"

• Das USB-Gerät ist nicht angeschlossen. Überprüfen Sie den Anschluss.

"USB OVER CURRENT ERROR"

• Das USB-Gerät besteht zu viel Strom. Trennen Sie das USB-Gerät, und schalten Sie das System aus und dann wieder ein.
• Überprüfen Sie die Verbindung, sie kann durch ein defektes USB-Kabel verursacht werden.

• Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern.

Vorbereitung

Halten Sie wiederholt [SELECT] am Hauptgerät, um „AUX“ auszuwählen.

So setzen Sie den Code auf „REMOTE 2“

1 Halten Sie [SELECT] am Hauptgerät und [<] gedrückt, bis „REMOTE 2“ angezeigt wird. 2 Halten Sie [OK] und [<] mindestens 4 Sekunden lang gedrückt.

So setzen Sie den Code auf „REMOTE 1“

1 Halten Sie [SELECT] am Hauptgerät und [ ] auf der Fernbedienung gedrückt, bis „REMOTE 1“ angezeigt wird. 2 Halten Sie [OK] und [R] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.

Systemspeicher zurücksetzen

Setzen Sie den Speicher in folgenden Fällen zurück:

• Das Gerät reagiert beim Drücken der Knöpfe nicht.
• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen.

1 Ziehen Sie das Netzkabel. 2 Halten Sie den Schalter [U/I] am Hauptgerät gedrückt und schließen Sie das Netzkabel erneut an.

3 [U/I] Schalter freigegeben. Alle Einstellungen werden auf die werkseitigen Voreinstellungen zurückgesetzt. Sämtliche gespeicherte Eingaben müssen neu festgelegt werden.

Technische Daten

Allgemeine Daten

Stromversorgung 220 V bis 240 V Wechselstrom, 50 Hz
Leistungsaufnahme
AKX520	86 W
AKX320	60 W
Leistungsaufnahme im Bereitschaftszustand (ca.)
Wenn „BLUETOOTH STANDBY“ auf „OFF“ gesetzt ist	0,5 W
Wenn „BLUETOOTH STANDBY“ auf „ON“ gesetzt ist	0,6 W

Abmessungen (B x H x T) 400 mm x 142 mm x 250 mm

Masse (SA-AKX520) 2,5 kg

Masse (SA-AKX320) 2,5 kg

Betriebstemperaturbereich 0 °C bis +40 °C

Betriebsluftfeuchtigkeitsbereich

35 % bis 80 % rel. Feuchte (ohne Kondensatbildung)

Verstärkerteil

Effektive Ausgangsleistung im Stereo-Modus

AKX520

Frontkanal (beide Kanäle angesteuert)

Gesamte effektive Ausgangsleistung im Stereo-Modus

650W

AKX320

Frontkanal (beide Kanäle angesteuert)

Gesamte effektive Ausgangsleistung im Stereo-Modus

450W

Tunerteil

Frequenzmodulation (FM (UKW))

Anzahl der speicherbaren Festsender 30 Sender

Frequenzbereich

87,50 MHz bis 108,00 MHz (50 kHz-Raster)

Antennenklemmen 75 Ω (unsymmetrisch)

Anzahl der speicherbaren Festsender 15 Sender

Frequenzbereich

522 kHz bis 1629 kHz (9 kHz-Raster)

520 kHz bis 1630 kHz (10 kHz-Raster)

Disceil

Geeignete Discs (Durchmesser 8 cm oder 12 cm) CD, CD-R/RW (CD-DA, MP3*)

• MPEG-1 Layer 3, MPEG-2 Layer 3

Aufnehmer

Wellenlänge 790 nm (CD)

Anschlussteil

USB-Port

USB-Standard USB 2.0 volle Geschwindigkeit

Speichermedium Formatunterstützung MP3 (.mp3)

Dateisystem des USB-Geräts FAT12, FAT16, FAT32

AUX IN

Audio-Eingang

Pin-Buchse (1 System)

AKX520

Mikrofon

Anschluss

Mono, 6,3 mm-Klinkenbuchse (2 Systeme)

Bluetooth®-Teil

Version Bluetooth®-Version 4.2

Klasse Klasse 2

Unterstützte Profile A2DP, AVRCP, SPP

Frequenzband 2,4 GHz-Band FH-SS

Betriebsfrequenz 2402 MHz bis 2480 MHz

Max. Leistung (e.i.r.p.) 10 dBm

Reichweite 10 m Sichtlinie

Unterstützte Codes SBC

Lautsprecherbox

SB-AKX440

Lautsprechereinheit(en)

Tieftöner 20 cm Konustyp x 1

Hochtöner 6 cm Konustyp x 1

Impedanz 3 Ω

Abmessungen (B x H x T) 257 mm x 422 mm x 219 mm

Masse 4,5 kg

SB-AKX220

Lautsprechereinheit(en)

Tieftöner 16 cm Konustyp x 1

Hochtöner 6 cm Konustyp x 1

Impedanz 4 Ω

Abmessungen (B x H x T) 199 mm x 333 mm x 210 mm

Masse 3,3 kg

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten. Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.
• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

Entsorgung von veralteten Geräten und benutzten Batterien

Nur für EU und Länder mit Recycling-Systemen

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie sie ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Hinweis zum Batteriesymbol (unteres Symbol):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Systemspeicher zurücksetzen

Gewicht (SA-AKX520) 2,5 kg

Gewicht (SA-AKX320) 2,5 kg

Betriebstemperaturbereich 0 °C bis +40 °C
