Merk	Panasonic
Model	SCAKX520E
Producttype	Hi-Fi-keten met cd-speler, radio, Bluetooth
RMS-uitgangsvermogen	650 W totaal (2 × 325 W bij 3 Ω)
Afmetingen (B × H × D)	400 mm × 142 mm × 250 mm (hoofdunit)
Gewicht (hoofdunit)	2,5 kg
Gewicht luidsprekers (SB-AKX440)	4,5 kg per stuk
Voeding	220-240 V AC, 50 Hz
Stroomverbruik	86 W in bedrijf, 0,5 W in standby (Bluetooth standby UIT)
Ondersteunde audioformaten	CD-DA, MP3 (CD-R/RW, USB), Bluetooth SBC
Connectiviteit	Bluetooth 4.2 (bereik 10 m), USB 2.0 (FAT12/16/32, tot 32 GB), AUX-ingang, microfoon (2 × 6,3 mm jack)
Radio-ontvanger	FM (87,5-108 MHz, 30 presets) en AM (522-1629 kHz, 15 presets)
Geluidseffecten	Vooraf ingestelde equalizer (Rock, Pop, enz.), Surround, D.BASS, DJ Jukebox, DJ-effecten (Phaser, Filter, enz.)
Karaokefuncties	Stemreductie, echo, toonregeling, tempo, microfoonequalizer
Omgevingsverlichting	3 kleuren (vast, automatisch, uit)
Timers	Slaaptimer (tot 120 min), wektimer (afspeeltimer)
Meegeleverde accessoires	Afstandsbediening (batterij inbegrepen), 2 netsnoeren, binnenantenne FM, raamantenne AM, 2 ferrietkernen
Onderhoud	Voor reiniging stekker uittrekken; gebruik een zachte, droge doek; geen alcohol, thinner of benzine gebruiken
Veiligheid	Klasse 1-laser; ventilatie niet blokkeren; niet blootstellen aan vocht; aanbevolen batterijen gebruiken
Repareerbaarheid	Laat reparaties over aan gekwalificeerd technicus; reset mogelijk door apparaat los te koppelen en weer aan te sluiten

Veelgestelde vragen - SCAKX520E PANASONIC

Hoe verbind ik mijn telefoon via Bluetooth?

Zorg dat het apparaat is ingeschakeld. Activeer Bluetooth op uw telefoon. Druk op de toets SELECT op de keten om de Bluetooth-bron te kiezen. Indien koppelen nodig is, houd de toets [] ingedrukt totdat 'PAIRING' verschijnt, selecteer vervolgens 'SC-AKX520' in de lijst met apparaten op uw telefoon. De pincode is '0000' of '1234' indien gevraagd.

Hoe stel ik de klok in?

Druk herhaaldelijk op SETUP totdat 'CLOCK' verschijnt. Gebruik de toetsen ▲/▼ om de tijd in te stellen, druk daarna op OK. De klok werkt in een 24-uurscyclus.

Wat moet ik doen als het geluid vervormd of afwezig is?

Controleer het volume: druk op VOL om te verhogen. Als het probleem aanhoudt, schakel het apparaat uit, haal de stekker er enkele seconden uit en sluit het weer aan. Zorg dat de luidsprekers correct zijn aangesloten en dat de audiobron niet gedempt is (toets MUTE).

Hoe gebruik ik de karaokefunctie?

Sluit een microfoon (niet meegeleverd) aan op de MIC-aansluiting van het apparaat. Selecteer een muziekbron (CD, USB, Bluetooth). Druk meerdere keren op KARAOKE om een effect te kiezen (stemreductie, echo, enz.). Stel het microfoonvolume in met MIC VOL (toets SOUND daarna instellen).

Kan ik een USB-stick aansluiten?

Ja, sluit uw USB-stick (formaat FAT12/16/32, tot 32 GB) aan op de USB-poort aan de voorzijde (of achterzijde, afhankelijk van model). Druk op SELECT om 'USB A' of 'USB B' te kiezen. Het afspelen van MP3-bestanden begint automatisch. Gebruik geen USB-verlengkabel.

Hoe stel ik radiostations vooraf in?

Voor automatisch voorinstellen: druk op PLAY MENU, selecteer 'A.PRESET', kies 'LOWEST' of 'CURRENT' met ▲/▼, bevestig met OK. Handmatig voorinstellen: stem eerst af op de gewenste zender in MANUAL-modus, druk dan op OK om op een kanaalnummer op te slaan.

Wat betekenen foutcodes zoals 'F00'?

Codes 'F□□' geven aan dat het beveiligingscircuit is geactiveerd. Trek de stekker enkele seconden uit het stopcontact en steek hem er weer in. Als het probleem aanhoudt, neem contact op met een technicus. 'TEMPNG' betekent oververhitting: laat afkoelen en controleer de ventilatie.

Hoe maak ik het apparaat schoon?

Trek altijd de stekker uit het stopcontact voordat u gaat schoonmaken. Gebruik een zachte, droge doek. Gebruik nooit alcohol, thinner of benzine. Voor hardnekkige vlekken kan een licht bevochtigde doek worden gebruikt.

Kan ik andere luidsprekers gebruiken dan de meegeleverde?

Nee, het wordt aanbevolen alleen de meegeleverde luidsprekers te gebruiken (SB-AKX440 voor model SCAKX520E). Het gebruik van andere luidsprekers kan de versterker beschadigen en de geluidskwaliteit verminderen.

Hoe activeer ik de automatische uitschakelfunctie?

Druk herhaaldelijk op SETUP totdat 'AUTO OFF' verschijnt. Gebruik ▲/▼ om 'ON' (actief) of 'OFF' (inactief) te selecteren, bevestig met OK. Het apparaat schakelt na ongeveer 20 minuten inactiviteit uit (behalve in radio-modus of als Bluetooth is verbonden).

GEBRUIKSAANWIJZING SCAKX520E PANASONIC

Deze afbeelding geeft de SC-AKX320.

Dank u voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeem.

Bewaar deze gebruiksaanwijzing.

Hartelijk dank voor de aankoop van dit apparaat.

Deze bedieningsinstructies gelden voor de modellen SC-AKX520 en SC-AKX320. AKX520: Geeft functies aan die van toepassing zijn op SC-AKX520. AKX320: Geeft functies aan die van toepassing zijn op SC-AKX320.

Systeem SC-AKX	520 SC-AKX320
Hoofdapparaat SA	A-AKX520 SA-AKX	320
Luidsprekers SB	AKX440 SB-AKX2	20

Tenzij anders vermeld, zijn de afbeeldingen in deze gebruiksaanwijzing die van de SC-AKX320.

Uw systeem en de illustraties kunnen er anders uitzien.

De symbolen op dit product (inclusief de accessoires) geven het volgende weer:

Wisselstroom

Apparatuur conform klasse II (de constructie van het product is dubbel geïsoleerd.)

AAN

Stand-by

Conformiteitsverklaring (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product conform de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU is.

Klanten kunnen een kopie van de originele DoC voor onze RE-producten downloaden vanaf onze DoC-server: http://www.ptc.panasonic.eu

Neem contact op met de bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland

Type draadloos F	frequentieband	Maximum stroom (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	10 dBm

Inhoud

Veiligheidsmaatregelen 2, Referenties 3, Meegeleverde accessoires 4, Voorbereiden van de afstandsbediening 4, Onderhoud 4, Plaatsing van de luidsprekers 4, Alles aansluiten 5, Overzicht van de bedieningsfuncties 6, De media voorbereiden 8, Media-weergave 9, Radio 11, Geluidseffecten 12, Lichteffecten 12, DJ-functies 12, Werken met een microfoon 13, Karaoke 13, Klok en timers 14, Externe apparatuur 15, Overige 15, Verhelpen van storingen 16, Technische gegevens 18

Veiligheidsmaatregelen

WAARSCHUWING!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product.
• Stel dit apparaat niet bloot aan regen, vocht, druppels of spetter.
• Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaat.
• Gebruik de aanbevolen accessoires.
• Verwijder de afdekking niet.
• Probeer nooit zelf reparaties aan het apparaat uit te voeren. Laat onderhoud over aan erkend onderhoudspersoneel.
• Zorg ervoor dat er geen metalen voorwerpen in het apparaat terechtkomen.

VOORZICHTIG!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product.
• Zorg voor een goede ventilatie: plaats en gebruik dit apparaat niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte.
• Zorg dat de ventilatie-openingen van het apparaat niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen of iets dergelijks.
• Zet geen open vuur, zoals brandende kaarsen, op het apparaat.
• Dit apparaat is bestemd voor gebruik in een gematigd klimaat.

Tijdens het gebruik is dit apparaat vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken. - In dit apparaat wordt een laser gebruikt. Het gebruik van regelaars en het maken van afstellingen of bedieningen die niet in deze gebruiksaanwijzing beschreven zijn, kan resulteren in blootstelling aan gevaarlijke straling. - Plaats het apparaat op een horizontale ondergrond waar het niet wordt blootgesteld aan direct zonlicht, hoge temperaturen, sterke vochtigheid of sterke trillingen.

Netsnoer

• De stekker voor het stopcontact is het apparaat om de verbinding te verbreken. Installeer dit apparaat zo, dat de stekker voor het stopcontact onmiddellijk uit het stopcontact getrokken kan worden.

Batterij

• Explosiegevaar wanneer de batterij op onjuiste wijze vervangen wordt. Vervang alleen door een batterij van het type dat door de fabrikant wordt aanbevolen.
• Informeer bij de lokale autoriteiten of bij uw leverancier over de juiste manier voor de afvalverwerking van de batterijen.
• Niet verhitten of blootstellen aan vuur.
• Laat de batterij(en) niet gedurende lange tijd in een auto liggen die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.
• Laad de alkaline- of manganbatterij niet op.
• Gebruik geen batterij waarvan de mantel is losgeraakt.
• Verwijder de batterij als u de afstandsbediening lange tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats.

Referenties

Over Bluetooth®

Panasonic is niet verantwoordelijk voor mogelijke beschadiging van data en/of informatie tijdens een draadloze transmissie.

Frequentieband

• Dit systeem maakt gebruik van de frequentieband van 2,4 GHz.

Certificatie

• Dit systeem voldoet aan frequentiebeperkingen en heeft certificatie gekregen op basis van wetten die te maken hebben met frequentie. Om die reden is een draadloze machtigingsbrief niet nodig.
• In sommige landen zijn de handelingen die hieronder beschreven worden, op grond van de wet strafbaar:
• De hoofdeenheid uit elkaar nemen of wijzigen.
• Specificatie-aanduidingen verwijderen.

Gebruiksbeperkingen

• Draadloze transmissie en/of gebruik bij alle met Bluetooth® uitgeruste apparaten is niet gegarandeerd.
• Alle apparaten moeten voldoen aan de standaarden die zijn ingesteld door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en instellingen van een apparaat, kan dit zich niet verbinden of sommige operaties kunnen anders zijn.
• Dit systeem ondersteunt de veiligheidsfuncties van Bluetooth®. Maar afhankelijk van de werkomgeving en/of instellingen, is deze beveiliging mogelijk niet voldoende. Draag data voorzichtig draadloos over via dit systeem.
• Dit systeem kan geen data overzenden naar een Bluetooth®-apparaat.

Gebruiksbereik

• Gebruik dit apparaat tot een maximaal bereik van 10 meter.
• Het bereik kan verminderen afhankelijk van de omgeving, obstakels of interferentie.

Interferentie van andere apparaten

• Dit systeem zal misschien niet goed functioneren en er kunnen problemen zoals ruis en onderbrekingen in het geluid ontstaan als gevolg van interferentie van geluidsgolven, als deze unit dicht bij andere Bluetooth®-apparaten of apparaten die de 2,4 GHz-band gebruiken staat.
• Dit systeem zal misschien niet goed functioneren als de radiogolven van een zender, enz., in de buurt te krachtig zijn.

Gebruik waarvoor dit bedoeld is

• Dit systeem is alleen voor normaal, algemeen gebruik.
• Gebruik dit systeem niet vlakbij apparatuur of in een omgeving die gevoelig is voor interferentie door een radiofrequentie (voorbeeld: luchthavens, ziekenhuizen, laboratoria, et cetera).

Licenties

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren.

Android en Google Play zijn handelsmerken van Google LLC.

Meegeleverde accessoires

Gelieve te controleren of de volgende accessoires zijn meegeleverd.

2 Netsnoeren 1 AM-raamantenne AKX520

2 Ferrietkernen

1 FM-binnenantenne

1 Afstandsbediening (N2QAYB001215) 1 Batterij afstandsbediening Voor het Verenigd Koninkrijk en Ierland 1 Adapter van de antennestekker

VOORZICHTIG!

Houd de adapter van de antennestekker buiten bereik van kinderen zodat zij deze niet kunnen inslikken.

Opmerking:

Gebruik voor de voeding de stekker die geschikt is voor de stopcontacten in uw huis.

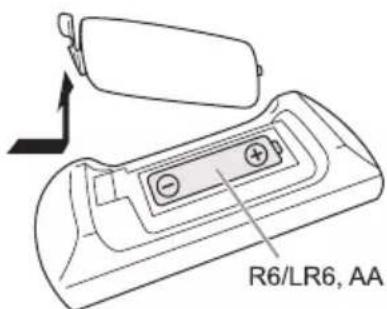

Voorbereiden van de afstandsbediening

Gebruik alkaline- of mangaandbatterijen.

Installeer de batterij zo, dat de polen (+ en -) op een lijn staan met de polen op de afstandsbediening.

Onderhoud

Haal de stekker van het netsnoer uit het stopcontact voor de uitvoering van onderhoud. Reinig het systeem met een zachte, droge doek.

Maak de buitenpanelen nooit schoon met alcohol, verfverdunner of wasbenzine. Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door.

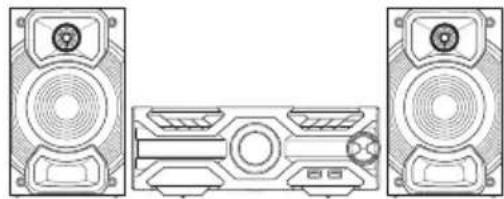

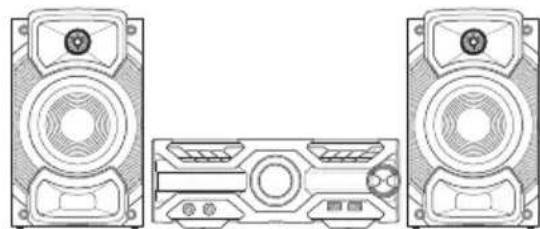

Plaatsing van de luidsprekers

De linker en rechter luidsprekers zijn hetzelfde.

AKX520

AKX320

Gebruik alleen de meegeleverde luidsprekers.

U kunt schade aan het systeem veroorzaken en de geluidskwaliteit verminderen, als u andere luidsprekers gebruikt.

Opmerking:

• Houd voor de ventilatie meer dan 10 mm afstand aan tussen het hoofdapparaat en de luidsprekers. Zet de luidsprekers op een plat veilig oppervlak.
• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet de luidsprekers niet vlak bij tv-apparaten, pc's of andere apparatuur die makkelijk beïnvloed wordt door magnetisme.
• Wanneer u gedurende een lange periode op hoge niveaus afspeelt, kan dit de luidsprekers beschadigen en de levensduur van de luidsprekers bekorten.
• Voorkom beschadiging door het volume te verminderen:
• Wanneer het geluid vervormd is.
• Wanneer u de geluidskwaliteit afstelt.

VOORZICHTIG!

• Gebruik de luidsprekers enkel met het aanbevolen systeem. Doet u dat niet, dan kan beschadiging van de versterker en de luidsprekers ontstaan en dat kan leiden tot brand. Ga bij een erkende vakman te rade, als er schade optreedt of als u plots een wijziging in de werking van het apparaat bemerkt.
• Verander de luidspreker of de luidsprekerkabels niet, want dat kan schade aan het systeem veroorzaken.
• Volg de procedures die u in deze instructies bijgevoegd vindt, wanneer u de luidsprekers aansluit.
• Raak de resonerende oppervlakten van de luidsprekerconus niet aan:
• Dit kan de luidsprekerconus beschadigen.
• De luidsprekerconus kan heet worden.

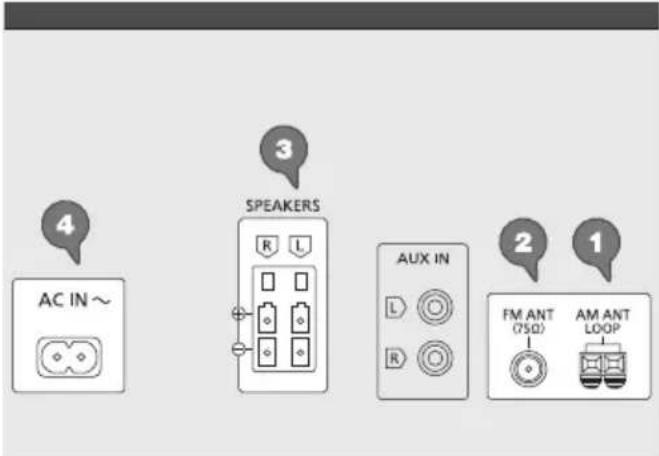

Alles aansluiten

Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn uitgevoerd.

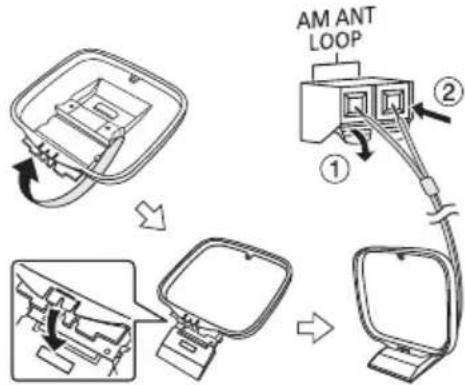

1 Sluit de AM-raamantenne aan.

Klik de antenne rechtop vast in het voetstuk.

2 Sluit de FM-binnenantenne aan.

Plaats de antenne waar de ontvangst optimaal is.

3 De luidsprekers aansluiten.

AKX520

Bevestiging van de ferrietkern

① Trek aan het lipje om het te openen. ② Leg de luidsprekerkabels op een van de holle oppervlakten. Zorg ervoor dat de ferrietkern ongeveer 5 cm vanaf het einde van de luidsprekerkabels zit.

③ Draai de luidsprekerkabels rond de ferrietkern en leg het op de andere holle oppervlakte. ④ Sluit de ferrietkern totdat deze vastklikt.

Opmerking:

Als de ferrietkernen niet om de luidsprekerkabels worden aangebracht, kan dit een slechte ontvangst van de radio tot gevolg hebben.

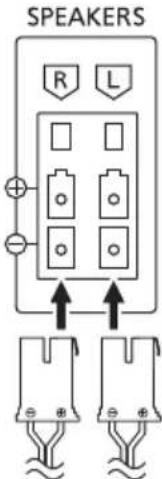

Sluit de luidsprekerkabels aan op de bijbehorende aansluitingen.

4 Sluit het netsnoer aan.

Gebruik geen andere netsnoeren dan de geleverde.

Stroom besparen

Het systeem verbruikt in de stand Stand-by een geringe hoeveelheid stroom. Haal de stekker uit het stopcontact, als u het systeem niet gebruikt. Sommige instellingen zullen verloren gaan, als u het systeem uitschakelt. U moet deze opnieuw instellen.

Opmerking:

Houd de antennes weg van luidsprekerkabels en het netsnoer, zodat er geen ruis wordt opgevangen.

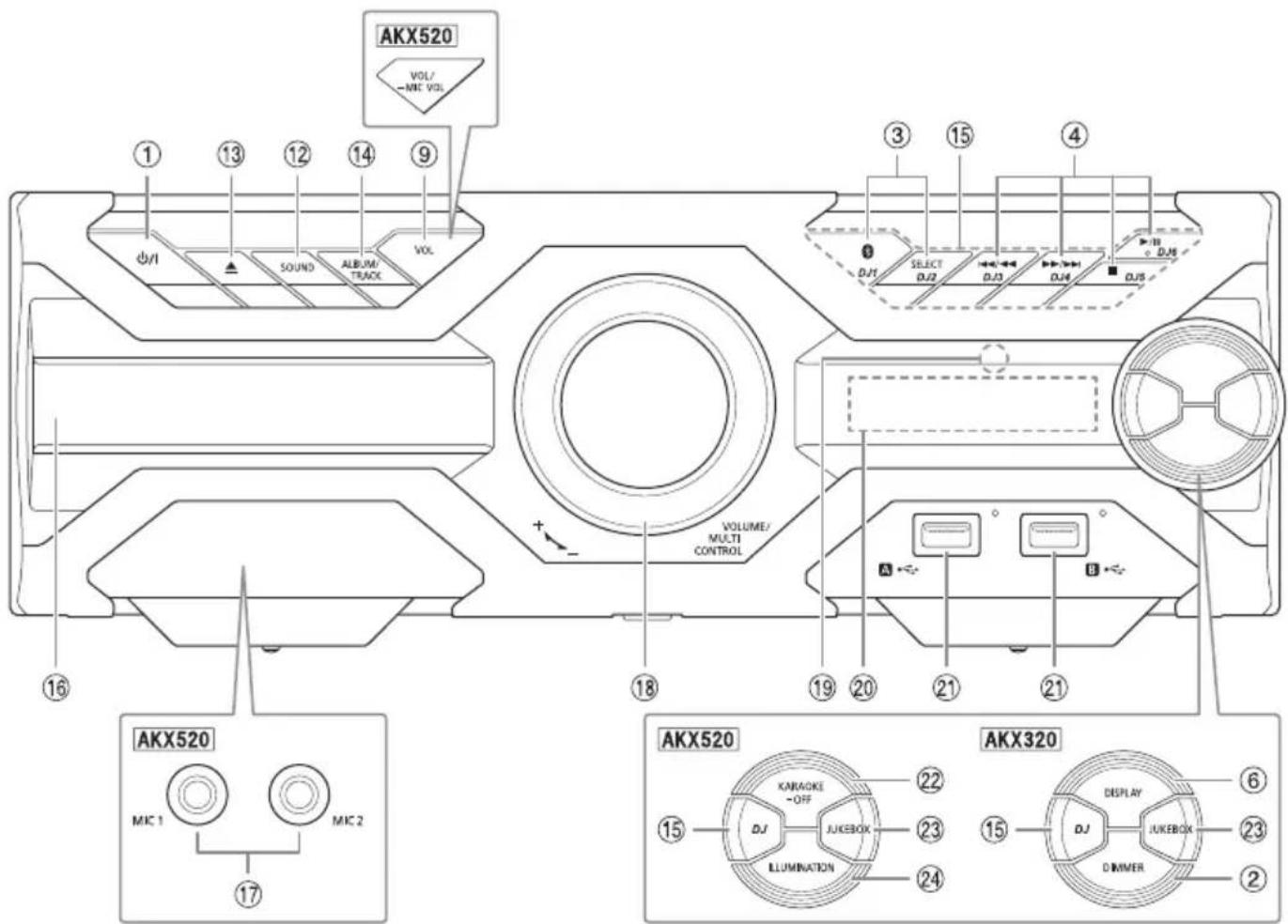

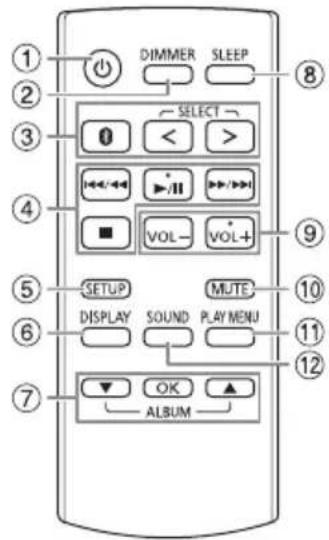

Overzicht van de bedieningsfuncties

Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen op het hoofdapparaat gebruiken, als deze hetzelfde zijn.

① Stand-by/Aan-schakelaar [⏻] [⏻] Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom. ② De helderheid van het display-paneel verminderen. Druk opnieuw op de knop als u wilt annuleren. AKX520 Het lichteffect is ook uitgeschakeld. Kies de audiobron. Druk herhaaldelijk op [SELECT < , > ] (hoofdapparaat: [SELECT]) om de bron te kiezen: USB A USB B CD → FM AUX BLUETOOTH AM Op het hoofdapparaat: Houd [SELECT] ingedrukt als u wilt starten met de Bluetooth-koppeling. ④ Basis weergaveregeling ⑤ Bekijk instellingenmenu

⑥ Bekijk de informatie over het afspeelmateriaal ⑦ Kies of bevestig de optie ⑧ De slaaptimerfunctie instellen ⑨ Pas het volumeniveau aan. Op het hoofdapparaat: Druk op [VOL] en draai dan [VOLUME/MULTI CONTROL] om het volume aan te passen. AKX520 Pas het volumeniveau van de microfoon aan. Houd [-MIC VOL] ingedrukt totdat "MIC VOL" verschijnt. Druk op [VOLUME/MULTI CONTROL] om het volume aan te passen. ⑩ Het geluid onderdrukken. Druk opnieuw op de knop als u wilt annuleren. "MUTE" wordt ook geannuleerd wanneer u het volume aanpast of wanneer u het systeem uitschakelt. Bekijk het menu voor afspelen. Geluidseffecten kiezen

13 De disc laden of uitwerpen

Druk op [ALBUM/TRACK] om het MP3-album of de track te kiezen.

Druk op [▶/II] om met het afspelen van de selectie te starten.

⑤ Knoppen voor directe DJ-functie

Druk op [DJ] om de DJ-functie in te schakelen.

Druk op [DJ1] tot [DJ6] om de gewenste functie te kiezen.

Druk op de geselecteerde [DJ1] tot [DJ6] om de wee af te breken.

⑦AKX520

Microfoonbus

18Volumeknop of knop voor multibesturing

19 Sensor afstandsbediening

Afstand: Minder dan ongeveer 7 m

Hoek: Ongeveer 10° omhoog en 30° omlaag, 30° naar links en naar rechts

②Displaypaneel

②USB-poort

USB-statusindicator

22 AX520

Kies het Karaoke-effect

Houd voor annuleren [-OFF] ingedrukt totdat "OFF EFFECT" wordt weergegeven.

② DJ-jukebox kiezen

②4AX520

Lichteffecten kiezen

De media voorbereiden

Disc

1 Druk op [▲] om de disklade te openen. Plaats een disc met het label naar boven. Druk opnieuw om de disklade te sluiten. 2 Druk herhaaldelijk op [SELECT <, >] om "CD" te kiezen.

USB

Voorbereiding

Voordat u een USB-apparaat op het systeem aansluit, moet u ervoor zorgen dat u een back-up van de data maakt.

1 Verminder het volume en sluit het USB-apparaat aan op de USB-poort. Houd het hoofdapparaat vast wanneer u de USB-verbinding tot stand brengt of verbreekt. 2 Druk herhaaldelijk op [SELECT <, >] om "USB A" of "USB B" te kiezen. Het indicatielampje van de USB-status licht rood op als deze geselecteerd worden.

Opmerking:

• Gebruik geen USB-verlengkabel. Het systeem kan geen USB-apparaten herkennen die via een kabel zijn aangesloten.
• Sommige apparaten kunnen niet worden opgeladen, omdat de maximale USB-laadstroom maar 0,5 A is.

Bluetooth®

U kunt draadloos een geluidsapparaat aansluiten en afspelen met behulp van Bluetooth®.

Voorbereiding

Zet het hoofdapparaat aan. - Schakel over naar de Bluetooth®-functie van het apparaat en zet het apparaat vlakbij het systeem. - Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Een apparaat koppelen

AKX320

Voorbereiding

Is dit systeem verbonden met een Bluetooth®-apparaat, verbreek de verbinding dan (⇒ 9).

1 Druk op []

Wordt "PAIRING" getoond, ga dan door met stap 3.

2 Druk op [PLAY MENU] om "PAIRING" te kiezen en druk vervolgens op [OK].

3 Kies "SC-AKX520" of "SC-AKX320" uit het Bluetooth®-menu van het apparaat.

Indien u gevraagd wordt een sleutel te gebruiken, voert u "0000" of "1234" in.

Het apparaat wordt automatisch met dit systeem verbonden nadat het koppelen aan een passend apparaat voltooid is.

Het MAC-adres (voorbeeld: 6C:5A:B5:B3:1D:0F) kan worden weergegeven voordat "SC-AKX520" of "SC-AKX320" verschijnt.

De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven.

Het hoofdapparaat gebruiken

1 Houd [ ] ingedrukt totdat "PAIRING" verschijnt. 2 Kies "SC-AKX520" of "SC-AKX320" uit het Bluetooth®-menu van het apparaat.

Opmerking:

• U kunt maximaal 8 apparaten aan dit systeem koppelen. Als een 9e apparaat wordt gekoppeld, wordt het apparaat dat het langst niet is gebruikt, vervangen.
• Als de productnaam niet in het Bluetooth®-menu van het apparaat wordt weergegeven, moet u tijdens het koppelingsproces de Bluetooth®-functie van het apparaat herhaaldelijk uitschakelen en vervolgens weer inschakelen, afhankelijk van de zoekfunctionaliteit van het Bluetooth®-apparaat en de omgeving.

Een apparaat aansluiten

AKX320

Voorbereiding

Is dit systeem verbonden met een Bluetooth®-apparaat, verbreek de verbinding dan (⇒ 9).

1 Druk op []

"BLUETOOTH READY" wordt weergegeven.

2 Kies "SC-AKX520" of "SC-AKX320" uit het Bluetooth®-menu van het apparaat.

De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven.

3 Start weergave op het apparaat.

Opmerking:

• Een apparaat moet gekoppeld zijn aan een passend apparaat om aangesloten te worden.
• Wanneer "BLUETOOTH" is geselecteerd als de bron, zal dit systeem automatisch proberen de verbinding met het aangesloten apparaat tot stand te brengen. (Tijdens dit proces wordt "LINKING" weergegeven.)

Multi Connect

AKX520

Dit systeem ondersteunt Multi Connect dat met max.

3 apparaten gelijktijdig verbinding kan maken.

Schakelen tussen de aangesloten apparaten

Terwijl een van de aangesloten apparaten bezig is met afspelen, kunt u eenvoudig naar een ander aangesloten apparaat schakelen door simpelweg op dat apparaat te beginnen met afspelen. Het afspelen op het vorige apparaat wordt automatisch gepauzeerd.

Opmerking:

Het kan zijn dat deze functie voor sommige apps of apparaten niet werkt (afhankelijk van de specificaties van de app of het apparaat).

De aansluiting van een apparaat verbreken

Terwijl een Bluetooth-apparaat is aangesloten

1 Druk herhaaldelijk op [PLAY MENU] om "DISCONNECT?" te kiezen.

2 Druk op [▲,▼] om "OK? YES" te kiezen en druk vervolgens op [OK].

"BLUETOOTH READY" wordt weergegeven.

Kies "OK? NO" als u wilt annuleren.

AKX320

Het hoofdapparaat gebruiken

Houd [ngedrukt totdat "PAIRING" verschijnt.

Opmerking:

AKX520 Met deze functie worden de verbindingen verbroken met alle verbonden apparaten. - De aansluiting van een apparaat wordt verbroken, als u: een andere bron kiest - het apparaat buiten het maximale bereik verplaatst - de Bluetooth®-transmissie van het apparaat uitschakelt - het systeem of het apparaat uitschakelt.

Media-weergave

De volgende markeringen duiden de beschikbaarheid van de functie aan.

CD: CD-R/RW in CD-DA-formaat of met MP3-bestanden. USB: USB-apparaat met MP3-bestanden. BLUETOOTH: Bluetooth®-apparaat.

Basisweergave

CD USB BLUETOOTH

Afspelen: druk op [▶/■].

Stop: druk op [■].

USB

De positie wordt in het geheugen opgeslagen. "RESUME" wordt weergegeven.

Druk nogmaals als u geheel wilt stoppen.

Pauzeren: druk op [▶/II].

Indrukken als u met afspelen door wilt gaan.

Overslaan

Druk op [1/ of [▶/▶] als u een track wilt overslaan.

CD USB

Druk op [▲,▼] als u een MP3-album wilt overslaan.

Zoeken

Houd [1/of [▶/▶] ingedrukt.

Opmerking:

Afhankelijk van het Bluetooth®-apparaat zullen sommige bedieningsfuncties misschien niet werken.

Beschikbare informatie bekijken

CD USB BLUETOOTH

U kunt de beschikbare informatie, zoals MP3-album en het tracknummer, op het display-paneel bekijken.

Druk herhaaldelijk op [DISPLAY].

Voorbeeld: Weergave van MP3-album en tracknummers.

Albumnummer Tracknummer

Opmerking:

Maximaal aantal tekens dat kan worden weergegeven: Ongeveer 32. Dit systeem ondersteunt versie 1.0, 1.1 en 2.3 ID3-tags. Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uitzien.

Menu voor afspelen

CD USB

1 CD

Druk op [PLAY MENU]. Druk herhaaldelijk op [PLAY MENU] om "PLAYMODE" te kiezen. 2 Druk op [△, ∇] om de instelling te kiezen en druk vervolgens op [OK].

OFF PLAYMODE Annuleer deinstalling.
1-TRACK	Speel=eén gekozen track af. Druk op [↓←/↓] of [▶▶/▶▶] om de track te kiezen.
1-ALBUM	Speel=eén geseleerd MP3-album af. Druk op [▲,▼] om het MP3-album te kiezen.
RANDOM RND	Speel alle tracks in willekeurige volgorde af.
1-ALBUM	Speel alle tracks op=eén geseleerd MP3-album in willekeurige volgorde af.
RANDOM 1 RND	Druk op [▲,▼] om het MP3-album te kiezen.
ALL REPEAT Herhaald alle tracks.
1-TRACK REPEAT	Herhaald 1-TRACK.
1-ALBUM REPEAT	Herhaald 1-ALBUM.
RANDOM REPEAT RND	Herhaald willekeurige afspelen.
1-ALBUM RANDOM REPEAT 1 RND	Herhaald 1-ALBUM RANDOM.

Opmerking:

• Tijdens het afspelen in willekeurige volgorde kunt u niet overslaan naar tracks die al zijn afgespeeld.
• De instellingen worden geannuleerd wanneer u de disklade opent of het USB-apparaat loskoppelt.

Koppelingsmodus

BLUETOOTH

U kunt de verbindingsstand wijzigen en aanpassen aan het type van de verbinding.

Voorbereiding

Is dit systeem verbonden met een Bluetooth-apparaat, verbreek de verbinding dan (⇒ 9)

1 Druk herhaaldelijk op [PLAY MENU] om "LINK MODE" te kiezen. 2 Druk op [△, ∇] om de stand te kiezen en druk vervolgens op [OK].

MODE 1 Nadruk op aansluitbaarheid.

MODE 2 (bij verstek) Nadruk op geluidskwaliteit.

Opmerking:

• Als u met deze functie maar een video bekijkt, kan het zijn dat de video- en audio-uitgang niet gesynchroniseerd zijn. Kies in dit geval "MODE 1".
• Kies "MODE 1" als het geluid wordt onderbroken.

Opmerking over disc

• U kunt op dit systeem CD-R/RW's met materiaal in CD-DA- of MP3-formaat afspelen.
• Voltooi de disc op het apparaat waarop hij is opgenomen voordat u hem gaat afspelen.
• Er zijn CD-R/RW's die door de conditie van de opname niet kunnen worden afgespeeld.

Opmerking over USB-apparaat

• Dit systeem garandeert niet dat verbinding met alle USB-apparaten tot stand wordt gebracht.
• Dit systeem ondersteunt USB 2.0 Full-speed.
• Dit systeem kan USB-apparaten van tot wel 32 GB ondersteunen.
• Alleen het FAT 12/16/32-bestandssysteem wordt ondersteund.

Opmerking over MP3-bestand

• Bestanden zijn gedefinieerd als tracks en mappings zijn gedefinieerd als albums.
• Tracks moeten de extensie ".mp3" of ".MP3" hebben.
• Tracks worden niet noodzakelijkerwijs afgespeeld in de volgorde waarin u ze hebt opgenomen.
• Sommige bestanden kunnen niet werken door de grootte van de sector.

MP3-bestand op schijf

• Dit systeem geeft toegang tot maximaal: -255 albums (inbegrepen bovenste map) -999 tracks 20 sessies
• Discs moeten voldoen aan ISO9660 niveau 1 of 2 (behalve voor uitgebreide formaten).

MP3-bestand op USB-apparaat

• Dit systeem geeft toegang tot maximaal: -800 albums (inbegrepen bovenste map) -8000 tracks -999 tracks per album

Radio

Voorbereiding

Druk herhaaldelijk op [SELECT <, >] om "FM" of "AM" te kiezen.

Handmatige afstemming

1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen.

Of druk op [■] op het hoofdapparaat ingedrukt als u "MANUAL" wilt selecteren. Ga verder met stap 3.

2 Druk op [▲,▼] om "MANUAL" te kiezen en druk vervolgens op [OK].

3 Druk op [◀◀/◀◀] of [▶▶/▶▶] om af te stemmen op het radiostation.

Houd, als u automatisch wilt afstemmen, de knop ingedrukt, totdat de frequentie snel verandert.

"STEREO" verschijnt wanneer een stereoprogramma wordt ontvangen.

Het geheugen vooraf instellen

U kunt tot wel 30 FM- en 15 AM-zenders als voorkeuze instellen.

Automatische voorinstelling

1 Druk op [PLAY MENU] om "A.PRESET" te kiezen. 2 Druk op [▲,▼] om "LOWEST" of "CURRENT" te kiezen en druk vervolgens op [OK].

LOWEST Het afstemmen begint bij de laagste frequentie.

CURRENT Het afstemmen begint bij de actuele frequentie.

Alle te ontvangen zenders worden nu in oplopende volgorde in de geheugenkanalen vastgelegd.

Druk op [■] als u wilt annuleren.

Handmatig voorprogrammeren

1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen.

Of druk op [■] op het hoofdapparaat ingedrukt als u "MANUAL" wilt selecteren. Ga verder met stap 3.

2 Druk op [▲,▼] om "MANUAL" te kiezen en druk vervolgens op [OK]. 3 Druk op [◀◀/◀] of [▶▶/▶] om af te stemmen op het radiostation. 4 Druk op [OK]. 5 Druk op [▲,▼] om een voorkeuzenummer te kiezen en druk vervolgens op [OK].

Voer de stappen 3 tot 5 opnieuw uit als u meer stations vooraf wilt instellen.

Het nieuwe station vervangt elk station dat hetzelfde vooraf ingestelde nummer heeft.

Een voorkeuzestation kiezen

1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. Of druk op [■] op het hoofdapparaat ingedrukt als u "PRESET" wilt selecteren. Ga verder met stap 3. 2 Druk op [▲,▼] om "PRESET" te kiezen en druk vervolgens op [OK]. 3 Druk op [◀◀/◀] of [▶▶/▶] om het voorkeuzestation te kiezen.

De geluidskwaliteit veranderen

Wanneer "FM" is geselecteerd

1 Druk herhaaldelijk op [PLAY MENU] om "FM MODE" te kiezen. 2 Druk op [▲,▼] om "MONO" te kiezen en druk vervolgens op [OK].

Kies "STEREO" als u wilt annuleren.

"MONO" wordt ook geannuleerd wanneer u de frequentie wijzigt.

De instelling in het geheugen opslaan

Ga verder met stap 4 van "Handmatig voorprogrammeren" (⇒ 11)

Wanneer "AM" is geselecteerd

1 Druk herhaaldelijk op [PLAY MENU] om "B.PROOF" te kiezen. 2 Druk op [▲,▼] om de instelling te kiezen die de beste ontvangst geeft en druk dan op [OK].

De signaalstatus controleren

Wanneer "FM" is geselecteerd

Druk op [DISPLAY] om "FM STATUS" te kiezen.

FM- -- -- Het FM-signaal is zwak. Het systeem is niet op een zender afgestemd.

FM ST Het FM-signaal is stereo.

FM MONO "MONO" is geselecteerd als "FM MODE". Het FM-signaal is mono.

RDS-uitzendingen

Dit systeem kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is.

Wanneer "FM" is geselecteerd, druk herhaaldelijk op [DISPLAY].

FREQ Frequentie

PS Programmaservice

PTY Programmatype

Opmerking:

RDS-gegevens zullen soms niet verschijnen als de ontvangst slecht is.

Instelling AM-toewijzing

Dit systeem kan ook AM-uitzendingen ontvangen die u in stappen van 10kHz kunt toewijzen.

Wanneer "AM" is geselecteerd, houd [▶/II] op het hoofdapparaat ingedrukt.

Na een paar seconden toont het display-paneel de huidige minimale radiofrequentie. Laat de toets los wanneer de minimumfrequentie verandert.

• Voer bovenstaande stappen opnieuw uit als u wilt teruggaan naar de begininstelling.
• De vooraf ingestelde frequenties worden gewist wanneer u de instelling verandert.

Geluideffecten

1 Druk herhaaldelijk op [SOUND] om het effect te kiezen. 2 Druk op [Δ, ∇] om de instelling te kiezen en druk vervolgens op [OK]. Of draai [VOLUME/MULTI CONTROL] om de instelling te kiezen.

PRESET EQ "ROCK", "POP", "AFRO BEAT", "ARABIC", "PERSIAN", "INDIA BASS", "DANGDUT", "MALAY POP", "ELECTRONICA", "REGGAETON", "SALSA", "SAMBA", "FOOTBALL", "KARAOKE" AX520 of "FLAT".

BASS/MID/TREBLE -4 tot +4 Opmerking: Deze instellengen{kunnen wijzigelen als u een PRESET EQ instelling selecteert.

SURROUND "ON SURROUND" of "OFF SURROUND"

D.BASS LEVEL "OFF", "LEVEL 1" tot "LEVEL 6"

D.BASS BEAT "ON D.BASS BEAT" of "OFF D.BASS BEAT" Opmerking: • Deze functie benadrukt het aanslagniveau van de drums en produeert een krachtig geluid. Afhankelijk van de track kan het effectklein zijn. • Deze functie werkdt Niet als "D.BASS LEVEL" is ingesteld op "OFF".

Lichteffecten

AKX520

U kunt de lichteffecten op het systeem wijzigen.

Druk herhaaldelijk op [SETUP] om "ILLUMINATION" te kiezen en druk vervolgens op [Δ, ∇] om het effect te kiezen.

Of druk herhaaldelijk op [ILLUMINATION] om het effect te kiezen.

COLOR: Een keuze uit 3 verschillende kleuren verlichting op het hoofdapparaat.

AUTO: Licht op in 3 verschillende kleuren en verandert afwisselend.

OFF: Schakelt het effect uit.

U kunt ook [VOLUME/MULTI CONTROL] draaien om het volgende of vorige effect te kiezen.

Opmerking:

Als de dimmerfunctie is ingeschakeld, blijft de verlichting op het systeem uit, ook al hebt u de verlichtingsfunctie ingeschakeld.

DJ-functies

U kunt de DJ-functies gebruiken om geluidseffecten tussen songs toe te voegen.

De "Panasonic MAX Juke"-app gebruiken

U kunt de gratis Android™-app "Panasonic MAX Juke" van Google Play™ downloaden en installeren voor extra functies, zoals het aanvragen van songs vanaf meerdere apparaten tegelijkertijd. Met de app kunt u de tracks opvragen die u wilt afspelen. Voor meer informatie over de app zie de volgende site.

http://av.jpn.support.panasonic.com/support/global/cs/audio/app/

(Deze site is alleen in het Engels.)

DJ-jukebox

USB

U kunt de DJ-jukeboxfunctie gebruiken om een crossfade-effect tussen songs toe te voegen.

1 Druk op [PLAY MENU] om "JUKEBOX" te kiezen. 2 Druk op [Δ, ] om de instelling te kiezen en druk vervolgens op [OK].

Het hoofdapparaat gebruiken

Druk herhaaldelijk op [JUKEBOX] om de instelling te kiezen.

OFF CROSSFADE Cross-fading annuleren.

ON CROSSFADE Cross-fading toevoegen.

OFF Schakel de DJ-jukebox uit.

Opmerking:

• Het systeem schakelt automatisch om naar de herhaalfunctie als u DJ-jukebox aanzet.
• DJ-jukebox wordt uitgeschakeld als u het systeem uitzet of aan een andere bron overschakelt.
• Het kan zijn dat de crossfade-functie tussen liedjes met een verschillende bemonsteringsfrequentie niet werkt.

Veranderen van de herhalingsinstelling

1 Druk herhaaldelijk op [PLAY MENU] om "PLAYMODE" te kiezen. 2 Druk op [Δ, ∇] om de instelling te kiezen en druk vervolgens op [OK].

RANDOM REPEAT Herhaald willekeurig afspelen. RND

ALL TITLE REPEAT Herhaald alle tracks.

0

DJ-effect

(Behalve bij AUX-bron)

Alleen met het hoofdapparaat

U kunt de functie DJ-effect gebruiken om de geluidseffecten toe te voegen.

1 Druk op [DJ] om "DJ EFFECT SELECT NUMBER" of "ON DJ EFFECT" te kiezen.

Kies "OFF EFFECT" als u wilt annuleren.

2 Druk op [DJ1] tot [DJ6] om het effect te kiezen.

[DJ1] PHASER

Voeg ruimte en dimensie toe aan het geluid.

[DJ2] FILTER

Versterk of filter bepaalde bereiken van het geluid.

[DJ3] SOUND CHOPPER

Breek het geluid regelmatig af.

[DJ4] ELECTRO ECHO

Voeg digitale echo toe aan het geluid.

[DJ5] PITCH SHIFTER

Pas de toonsoort van het geluid aan.

[DJ6] HARMONIZER

Voeg tonen toe aan het geluid om harmonie te creëren.

Druk opnieuw op de knop als u wilt annuleren.

3 Draai [VOLUME/MULTI CONTROL] om de instelling te kiezen.

Opmerking:

Het DJ-effect wordt uitgeschakeld als u het systeem uitzet of naar een AUX-bron overschakelt.

Werken met een microfoon

AKX520

Voorbereiding

Verminder het volume van het systeem tot een minimum, voordat u een microfoon aansluit of juist wegneemt.

1 Sluit een microfoon (niet bijgeleverd) op de microfoonbus aan. Stekkertype: Ø 6,3 mm mono. 2 Druk herhaaldelijk op [SOUND] om "MIC VOL" te kiezen. Of houd [-MIC VOL] ingedrukt totdat "MIC VOL" verschijnt. 3 Pas het volume van de microfoon aan door op [Δ, ∇] te drukken en druk dan op [OK]. Of pas het volume van de microfoon aan door [VOLUME/MULTI CONTROL] te draaien. 4 Als u de microfoon wilt gebruiken met achtergrondmuziek, speel de muziekbron af en pas het volume van het systeem aan.

Opmerking:

• Als er een vreemd (huilend) geluid klinkt, houd de microfoon dan weg bij de luidsprekers of zet het volume van de microfoon lager.
• Als u de microfoon niet gebruikt, trekt u de stekker uit de microfoonaansluiting en zet het volumeniveau van de microfoon op minimum.

Karaoke

AKX520

Voorbereiding

Kies de muziekbron.

Opmerking:

De Karaoke-functie wordt uitgeschakeld als u het systeem uitzet.

Karaoke-effect

U kunt de functie Karaoke-effect gebruiken om de geluideffecten toe te voegen.

1 Druk herhaaldelijk op [SOUND] om "KARAOKE EFFECT" te kiezen en druk vervolgens op [Δ, ∇] om het effect te kiezen.

Of druk herhaaldelijk op [KARAOKE] om het effect te kiezen.

VOCAL CANCEL	Verlaag het vocale niveau of wijzig de audiostand (afhankelijk van de bron).
ECHO Voeg	een echo-effect toe aan het geluid.
KEY CONTROL	Wijzig de toonsoort van een liedje. Opmerking: De instelling worden geannuleerd als u maar een andere bron wisselt.
TEMPO	CD USB Wijzig de snugheid van een liedje.
BGM Wijzig	hetchytergrundniveau van de muziek.
MIC EQ Kies	een stand voor MIC EQ.
OFF EFFECT	Schakelt het effect UIT. Druk op [OK] te bevestigen. Of houd [-OFF] ingedrukt totdat "OFF EFFECT"verschijnt.

Druk op [OK] om de huidige instelling te controleren.

2 Druk op [<] of [▷▷▷] om de instelling te kiezen en druk vervolgens op [OK].

Of draai [VOLUME/MULTI CONTROL] om de instelling te kiezen.

VOCAL CANCEL	"OFF", 1 tot 3, "L", "R", "L+R"
	Bij gebruik van een stereobron die Niet voor Karaoke is geformatteerd
	Het is aanbevolen "2 VOCAL CANCEL" voor de meeste songs te gebruiken.
	Bij gebruik van een bron die voor Karaoke is geformatteerd
	L: Alleen geluid van het linker kanaal (alleen begeleiding)
	R: Alleen geluid van hetrechtter kanaal (alleen zang)
	L+R: Geluid van het linker enrechtter kanaal worden gemengd
ECHO "OFF", 1 tot 4
KEY CONTROL	-6 tot +6
TEMPO "OFF", -2 tot +2
BGM "OFF", 1 tot 3
MIC EQ "SINGING" of "SPEECH"

Opmerking:

Om het Karaoke-effect te gebruiken in bron AUX, stelt u

"AUX MODE" in op "MODE 1" (⇒ 15).

Klok en timers

De klok instellen

De klok werkt volgens het 24-uursysteem.

1 Druk op [SETUP] om "CLOCK" te kiezen. 2 Druk op [pijl omhoog/omlaag] om de uren in te stellen en druk vervolgens op [OK].

De tijd controleren

Druk op [SETUP] om "CLOCK" te kiezen en druk vervolgens op [OK].

Druk in de stand Stand-by op [DISPLAY].

Opmerking:

Als u wilt dat de klok gelijk blijft lopen, moet u de klok regelmatig gelijk zetten.

Slaaptimer

De slaaptimer schakelt het systeem uit na de ingestelde tijd.

Druk herhaaldelijk op [SLEEP] om de instelling (in minuten) te kiezen.

Kies "OFF" als u wilt annuleren.

Controleer de resterende tijd

Druk op [SLEEP].

Opmerking:

• De resterende tijd wordt elke minuut een paar seconden weergegeven. "SLEEP 1" wordt weergegeven als er nog 1 minuut resteert.
• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timers elkaar niet overlappen.

Afspeeltimer

(Behalve voor Bluetooth® en AUX-bron)

U kunt de timer zo instellen dat u op een bepaalde tijd gewekt wordt.

Voorbereiding

Zet de klok gelijk.

1 Druk herhaaldelijk op [SETUP] om "TIMER ADJ" te kiezen. 2 Druk op [△, ∇] om de begintijd in te stellen en druk vervolgens op [OK]. 3 Herhaal stap 2 om de eindtijd in te stellen. 4 Druk op [△, ∇] om de bron te selecteren die u wilt afspelen en druk vervolgens op [OK].

De timer inschakelen

1 Stel de bron in die u wilt beluisteren (disc, USB of radio) en regel het volume. 2 Druk herhaaldelijk op [SETUP] om "TIMER SET" te kiezen. 3 Druk op [△, ∇] om "PLAY ON" te kiezen en druk vervolgens op [OK].

"②" wordt weergegeven.

Kies "PLAY OFF" als u wilt annuleren.

Het systeem werkt alleen als het apparaat is uitgeschakeld.

De instelling controleren

Druk herhaaldelijk op [SETUP] om "TIMER ADJ" te kiezen en druk vervolgens op [OK].

Druk in de stand Stand-by tweemaal op [DISPLAY].

Opmerking:

• De timer start op een laag volume en neemt geleidelijk toe tot het vooraf ingestelde niveau.
• Wanneer de timer aan staat, schakelt het apparaat iedere dag in, op het ingestelde tijdstip.
• Als u het systeem uitschakelt en dan opnieuw inschakelt terwijl de timer werkt, zal de timer niet stoppen op de eindtijd.

Externe apparatuur

U kunt een VCR-, DVD-speler enz. aansluiten en het geluid via dit systeem weergeven.

Voorbereiding

• Haal de stekker van het netsnoer uit het stopcontact.
• Schakel alle apparatuur uit en lees de relevante werkinstructies.

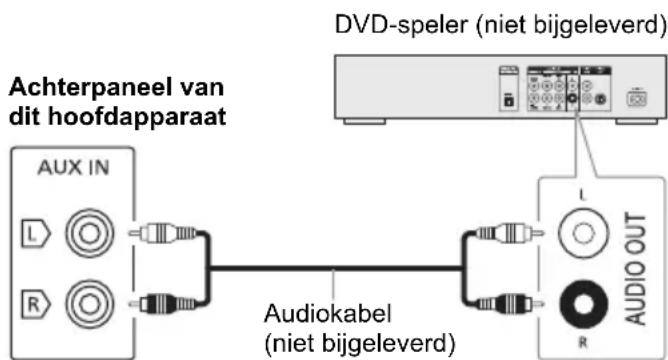

1 Sluit de externe apparatuur aan. 2 Druk herhaaldelijk op [SELECT <, >] om "AUX" te kiezen. 3 Speel de externe apparatuur af.

Opmerking:

• Buig de kabels niet in scherpe hoeken.
• Componenten en snoeren worden afzonderlijk verkocht.
• Wanneer u een adapter gebruikt, zal het geluid misschien vervormd worden weergegeven.
• Als u andere apparatuur wilt aansluiten dan de apparatuur die worden beschreven, bespreek dat dan met uw audioleverancier.

Modus AUX

AKX520

1 Druk op [PLAY MENU] om "AUX MODE" te kiezen. 2 Druk op [△, ∇] om de stand te kiezen en druk vervolgens op [OK].

MODE 1 (bij verstek)	Kies deze stand om de functie voor het Karaoke-effect te gebruiken.
MODE 2 Kies	deze stand voor het kijkkenaar TV en films, of het gebruiken van een externe spelere met Karaokefuncties.

Overige

Auto-uit

Dit systeem schakelt zichzelf automatisch uit wanneer u het ongeveer 20 minuten lang niet gebruikt.

1 Druk herhaaldelijk op [SETUP] om "AUTO OFF" te kiezen. 2 Druk op [△, ∇] om "ON" te kiezen en druk vervolgens op [OK].

Kies "OFF" als u wilt annuleren.

Opmerking:

• Deze functie werkt niet wanneer de radiobron is ingeschakeld of wanneer er verbinding is met een Bluetooth®-apparaat. AKX520

Deze functie werkt misschien niet als een microfoon is aangesloten.

Bluetooth®-stand-by

Deze functie schakelt het systeem automatisch in wanneer u een Bluetooth®-verbinding tot stand brengt vanaf een gekoppeld apparaat.

1 Druk herhaaldelijk op [SETUP] om "BLUETOOTH STANDBY" te kiezen. 2 Druk op [△, ∇] om "ON" te kiezen en druk vervolgens op [OK].

Kies "OFF" als u wilt annuleren.

Opmerking:

Bij sommige apparaten kan de reactietijd langer zijn. Als u verbonden was met een Bluetooth®-apparaat voordat u dat systeem uitschakelde, moet u minimaal 5 seconden wachten voordat u met uw Bluetooth®-apparaat verbinding kunt maken met dit systeem.

Software-update

Af en toe zal Panasonic een software-update uitbrengen voor deze unit, waardoor functies worden toegevoegd of de werking wordt verbeterd. Deze updates zijn gratis beschikbaar. Voor meer details zie de volgende website. http://panasonic.jp/support/global/cs/ (Deze site is alleen in het Engels.)

De softwareversie controleren

1 Druk herhaaldelijk op [SETUP] om "SW VER." te kiezen en druk vervolgens op [OK]. De softwareversie wordt weergegeven. 2 Druk opnieuw op [OK] als u wilt afsluiten.

Verhelpen van storingen

Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over de controlepunten of als u het probleem niet kunt verhelpen.

Algemene storingen

Het apparaat werkt niet.

• De veiligheidsinrichting is geactiveerd. Ga als volgt te werk:
• Druk op [1 / 1] op het hoofdapparaat zodat het apparaat overschakelt op de stand Stand-by. Als de unit niet naar de stand-bystand overschakelt, haalt u de stekker van het netsnoer uit het stopcontact en steekt het er dan opnieuw in.
• Druk op [U / I] om het apparaat in te schakelen. Als het probleem aanhoudt, vraag dan advies aan uw leverancier.

Het display-paneel licht op en verandert continu in de modus Stand-by.

• Houd [■] op het hoofdapparaat ingedrukt totdat "DEMO OFF" of "SDEMO OFF" verschijnt.

U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

• Controleer dat de batterij op de juiste manier is ingezet.

Geluid wordt vervormd of er is geen geluid.

• Pas het volume van het systeem aan.
• Schakel het systeem uit, stel de oorzaak vast en verhelp deze en schakel dan het systeem weer in. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en als het systeem wordt gebruikt in een warme omgeving.

Het is mogelijk dat tijdens de weergave een zoemgeluid te horen is.

• Er bevindt zich een netsnoer of een fluorescerend licht in de buurt van de kabels. Houd andere apparaten en kabels uit de buurt van dit systeem.

Het geluidsniveau vermindert.

• Het beveiligingscircuit is geactiveerd, doordat de uitgang continu met een hoog volume wordt gebruikt. Dit gebeurt om het systeem te beveiligen en de geluidskwaliteit te behouden.

Disc

Display wordt niet goed weergegeven. Afspelen start niet.

• U hebt de disc niet goed geplaatst. Plaats de disc goed. Disc is vuil. Reinig de disc.
• Vervang de disc als deze bekrast of kromgetrokken is, of een afwijkende vorm heeft.
• Er is condens. Laat het systeem 1 tot 2 uur drogen.

Het totale aantal tracks, dat op de display weergegeven wordt, is niet juist.

De disc kan niet gelezen worden.

Er is een vervormd geluid te horen.

• U hebt een disc geplaatst die het systeem niet kan afspelen. Verander dit en steek een afspeelbare disc in.
• U hebt een disc ingestoken die niet afgerond is.

USB

Het USB-apparaat of de inhoud ervan kan niet gelezen worden.

• Het formaat van het USB-apparaat of de inhoud ervan is niet geschikt voor het systeem.
• USB-apparaten met een opslagcapaciteit van meer dan 32 GB zullen onder bepaalde omstandigheden niet werken.

Langzame werking van het USB-apparaat.

• Het duurt langer om een USB-apparaat met een grote inhoud of een groot geheugen te lezen.

Bluetooth®

Men kan geen passend apparaat koppelen.

• Controleer de conditie van het Bluetooth®-apparaat.
• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat dichter bij het systeem.

Het apparaat kan niet aangesloten worden.

• Het koppelen van het passende apparaat is niet met succes plaatsgevonden. Koppel het passende apparaat opnieuw (⇔ 8).
• De koppeling van het apparaat is verbroken. Koppel het passende apparaat opnieuw (⇔ 8).
• Misschien is dit systeem aangesloten op een ander apparaat. Verbreek de verbinding met het andere apparaat en probeer het apparaat opnieuw te verbinden.
• Er kan een probleem zijn met het systeem. Schakel het systeem uit en schakel het vervolgens weer in.
• Als "MODE 2" is geselecteerd in "LINK MODE", selecteer dan "MODE 1" (⇒ 10).

Het apparaat is aangesloten, maar er wordt via het systeem geen geluid gehoord.

• Voor sommige ingebouwde Bluetooth®-apparaten moet u de geluidsuitvoer handmatig op "SC-AKX520" of "SC-AKX320" instellen. Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Het afspelen tijdens Multi Connect werkt niet of er is geen geluid.

• Start de app op het apparaat opnieuw.
• De regeling van het apparaat is niet met succes ingeschakeld. Verbreek de verbinding met de verbonden apparaten en probeer het opnieuw.

Geluid uit het apparaat wordt onderbroken.

• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat dichter bij het systeem.
• Verwijder elk obstakel tussen het systeem en het apparaat.
• Andere apparaten die de frequentieband 2,4 GHz gebruiken (draadloze router, magnetrons, snoerloze telefoons, enz.) kunnen storing veroorzaken. Verplaats het apparaat dichter naar het systeem toe en vergroot de afstand tot de andere apparaten.
• Kies "MODE 1" voor communicatie die stabiel is (⇒ 10).

Radio

Geluid wordt vervormd.

• Gebruik een optionele FM-buitenantenne. De antenne moet door een bevoegde monteur worden geïnstalleerd.

Zwevend geluid.

• Zet het TV-apparaat UIT en zet het weg bij het systeem.
• Verplaats mobiele telefoons van het systeem weg, als er duidelijk interferentie optreedt.
• Kies in de stand AM-tuner de "B.PROOF"-instelling die de beste ontvangst geeft.

Lage bromtoon tijdens AM-ontvangst.

• Houd de antenne uit de buurt van andere kabels en snoeren.

AUX

Beeld en geluid van de weergave worden niet gesynchroniseerd.

• Stel "AUX MODE" in op "MODE 2".

Het Karaoke-effect kan niet worden gebruikt.

• Stel "AUX MODE" in op "MODE 1".

Op de display van het hoofdapparaat verschijnt

• U hebt het netsnoer voor de eerste keer op een stopcontact aangesloten of er is onlangs een stroomonderbreking opgetreden. Zet de klok gelijk.
• De afspeelduur van de track is meer dan 99 minuten.

"ADJUST CLOCK"

• De klok is niet gelijk gezet. Zet de klok gelijk.

"ADJUST TIMER"

• De afspeeltimer is niet ingesteld. Pas de afspeeltimer aan.

"AUTO OFF"

• Het systeem is 20 minuten lang niet gebruikt en schakelt zichzelf binnen een minuut uit. Druk op een knop als u wilt annuleren.

• U heeft 3 Bluetooth®-apparaten verbonden. Om verbinding te maken met een ander apparaat, moet u de verbinding van een van de verbonden apparaten verbreken en het opnieuw proberen.

"ERROR"

• Een onjuiste handeling werd uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw.

"F\s\s" / "F\s\s" ("\s" staat voor een nummer.)

• Het beveiligingscircuit is geactiveerd en het systeem zal automatisch worden uitgeschakeld.
• Haal de stekker uit het stopcontact en steek deze er na een paar seconden opnieuw in. Als het probleem blijft bestaan, trek dan de stekker uit het stopcontact en vraag advies aan uw dealer.

"NO DISC"

• U hebt geen disc geplaatst.

"NO PLAY"

"UNSUPPORT"

• Er is geen album of track in het USB-apparaat.
• Controleer de inhoud. U kunt alleen ondersteunde formaten afspelen.
• Er kan een probleem zijn met het systeem. Schakel het systeem uit en schakel het vervolgens weer in.

"NOT SUPPORT MULTI CONNECT"

• De Bluetooth®-verbinding kan niet tot stand worden gebracht. Verbreek de verbinding met de verbonden apparaten en probeer het opnieuw.

"NOT SUPPORTED"

• Om het Karaoke-effect te gebruiken in bron AUX, stelt u "AUX MODE" in op "MODE 1".

"PLAYERERROR"

• Er wordt een niet-ondersteund MP3-formaat afgespeeld. Het systeem zal in dit geval de betreffende track overslaan en de volgende track afspelen.

"REMOTE 1"

"REMOTE 2"

• De afstandsbediening en het hoofdapparaat gebruiken verschillende codes. Wijzig de code van de afstandsbediening.
• Als "REMOTE 1" wordt weergegeven, houd [OK] en [op de afstandsbediening minstens 4 seconden ingedrukt.
• Als "REMOTE 2" wordt weergegeven, houd [OK] en [<] ten minste 4 seconden ingedrukt.

"TEMP NG"

• De temperatuurbeveiliging is geactiveerd en het systeem zal worden uitgeschakeld. Laat de unit afkoelen voordat u het weer inschakelt.
• Controleer dat de ventilatieopening van de unit niet geblokkeerd is. Zorg voor een goede ventilatie.

"USBANODEVICE"

"USBNODEVICE"

• Het USB-apparaat is niet aangesloten. Controleer de aansluiting.

"USB OVER CURRENT ERROR"

• Het USB-apparaat onttrekt teveel vermogen. Koppel het USB-apparaat los, schakel het systeem uit en schakel het vervolgens weer in.
• Controleer de aansluiting, dit kan door een defecte USB-kabel worden veroorzaakt.

"VBR"

• Het systeem kan de resterende afspeeltijd van tracks met variabele bitsnelheid (VBR) niet tonen.

Code voor de afstandsbediening

Verander de code van de afstandsbediening van dit systeem wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert.

Voorbereiding

Druk herhaaldelijk op [SELECT] op het hoofdapparaat om "AUX" te selecteren.

De code instellen op "REMOTE 2"

1 Houd [SELECT] op het hoofdapparaat en [<] ingedrukt totdat "REMOTE 2" verschijnt. 2 Houd [OK] en [<] ten minste 4 seconden ingedrukt.

De code instellen op "REMOTE 1"

1 Houd [SELECT] op het hoofdapparaat en [<] op de afstandsbediening ingedrukt totdat "REMOTE 1" verschijnt. 2 Houd [OK] en [>] op de afstandsbediening minstens 4 seconden ingedrukt.

Reset het geheugen wanneer de volgende situaties zich voordoen:

• Het apparaat reageert niet wanneer u de toetsen indrukt.
• U wilt de geheugeninhoud wissen en de oorspronkelijke instellingen herstellen.

Haal de stekker van het netsnoer uit het stopcontact. 2 Als u [O/I] op het hoofdapparaat ingedrukt houdt, sluit u het netsnoer weer aan.

3 Laat [O/I] los. Alle instellingen worden nu gereset naar de oorspronkelijke fabrieksinstellingen. Het is noodzakelijk de geheugenitems opnieuw in te stellen.

Technische gegevens

Algemeen

Voeding	AC 220 V tot 240 V, 50 Hz
Opgenomen vermogen
AKX520	86 W
AKX320	60 W

Stroomverbruik in stand-by (ongeveer)

Met "BLUETOOTH STANDBY" ingesteld op "OFF" 0,5 W

Met "BLUETOOTH STANDBY" ingesteld op "ON" 0,6 W

Afmetingen (B x H x D) 400 mm x 142 mm x 250 mm

Vochtigheidsbereik 35% tot 80% RV (geen condensatie)

Versterker

RMS-uitgangsvermogen stereo

AKX520

Kanaal voor (beide kanalen aangestuurd) 325 W per kanaal (3 Ω) 1 kHz THD 30%

Totaal RMS-vermogen stereo 650 W AXX320

Kanaal voor (beide kanalen aangestuurd) 225 W per kanaal (4 Ω) 1 kHz THD 30%

Totaal RMS-vermogen stereo 450 W

Tunergedeelte

Frequentiemodulatie (FM)

Voorkeurgeheugen 30 zenders

Frequentiebereik 87,50 MHz tot 108,00 MHz (stap van 50 kHz)

Antenne-aansluitingen 75Ω (asymmetrisch)

Amplitudemodulatie (AM)

Voorkeurgeheugen 15 zenders Frequentiebereik 522 kHz tot 1629 kHz (stap van 9 kHz) 520 kHz tot 1630 kHz (stap van 10 kHz)

Disc

Disc geschikt voor weergave (8 cm of 12 cm) CD, CD-R/RW (CD-DA, MP3*)

• MPEG-1 Layer 3, MPEG-2 Layer 3

Optische lens

Golflengte 790 nm (CD)

Aansluitingen

USB-poort

USB-standaard USB 2.0 volle snelheid

Ondersteund mediabestandsformaat MP3 (.mp3)

Bestandssystem USB-apparaat FAT12, FAT16, FAT32

AUX IN

Audioingang Pinaansluiting (1 systeem)

AKX520

Microfoon

Aansluiting Mono, 6,3 mm bus (2 systeem)

Bluetooth®

Versie Bluetooth Versie 4.2

Klasse Klasse 2

Ondersteunde profielen A2DP, AVRCP, SPP

Frequenieband 2,4 GHz-band FH-SS

Bedrijfsfrequentie 2402 MHz tot 2480 MHz

Maximum stroom (e.i.r.p.) 10 dBm

Bedrijfsafstand 10 meter gezichtslijn

Ondersteunde codec SBC

Luidspreker

SB-AKX440

Luidspreker(s)

Woofer 20 cm conusype x 1

Tweeter 6 cm conusype x 1

Impedantie 3 Ω

Afmetingen (B x H x D) 257 mm x 422 mm x 219 mm

Gewicht 4,5 kg

SB-AKX220

Luidspreker(s)

Woofer 16 cm conusype x 1

Tweeter 6 cm conusype x 1

Impedantie 4 Ω

Afmetingen (B x H x D) 199 mm x 333 mm x 210 mm

Gewicht 3,3 kg

Opmerking:

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Gewicht en afmetingen zijn bij benadering.

• De totale harmonische vervorming is gemeten met de digitale spectrumanalyser.

Het weggooien van oude apparatuur en batterijen Alleen voor de Europese Unie en landen met recyclingsystemen

Deze symbolen op de producten, verpakking en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en gebruikte batterijen niet mogen worden gemengd met gewoon huishoudelijk afval.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten deze naar de bevoegde verzamelpunten worden gebracht in overeenstemming met uw nationale wetgeving.

Door ze correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentieel negatieve effecten op de gezondheid van de mens en op het milieu. Voor meer informatie over inzamelen en recycleren, gelieve contact op te nemen met uw plaatselijke gemeente.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Opmerking over het batterijensymbool (onderkant symbool):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval worden de eisen, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.
