Over de beschrijvingen in deze gebruiksaanwijzing - Betreffende pagina’s worden aangeduid als „(

00)”. - De getoonde illustraties kunnen verschillen van uw apparaat. Kernloze motor met directe aandrijving om hoge precisie, stabiele rotatie en hoge betrouwbaarheid te bereiken.

Stabiele rotatie wordt bereikt door de kernloze motor met directe aandrijving die minuscule trillingen tijdens de rotatie vermindert met de technologie voor motorbesturing die de aandrijfmodus schakelt volgens de bedrijfsstatus van de motor te combineren.

Naast het bieden van superieure prestaties is het vervangen van onderdelen of onderhoud van de motor met directe aandrijving niet nodig. Zeer nauwkeurige lagers voor zeer gevoelige toonarm

De machinaal gesneden, uiterst nauwkeurige lager die wordt gebruikt in de toonarm met cardanische ophanging zorgt voor een hoge initiële reactiegevoeligheid en nauwkeurige tracking van de plaat. Automatische heffunctie om de toonarm automatisch op te heffen

Deze speler is uitgerust met een automatische heffunctie om de toonarm automatisch op te heffen als een plaat is afgelopen. Volledig pakket, inclusief het volgende, om met plezier platen af te spelen

Hoogwaardig VM-element

De draaischijf aanbrengen ...................................... 11

De draaischijfmat aanbrengen ................................ 11

De draaischijf verwijderen ....................................... 11 Aansluiten en installeren ..................................................... 12

Aansluiten op een geïntegreerde versterker of componentsysteem

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten. -Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op dit apparaat. -Gebruik alleen de aanbevolen accessoires. -Verwijder geen afdekkingen. -Voer zelf geen reparaties aan dit apparaat uit. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel. -Zorg dat er geen metalen voorwerpen in dit apparaat terechtkomen. -Zet geen zware voorwerpen op dit apparaat. AC-netsnoer

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Controleer of de voltage van de stroomtoevoer overeenkomt met de voltage afgedrukt op dit apparaat. -Steek de netstekker volledig in het stopcontact. -Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. -Raak de stekker niet aan met natte handen. -Houd de netstekker vast bij het verwijderen van de stekker uit het stopcontact. -Gebruik geen beschadigde netstekker of beschadigd stopcontact.

De netstekker is het middel voor ontkoppeling. Plaats dit apparaat op zodanige wijze dat de netstekker onmiddellijk uit het stopcontact kan worden gehaald.

Zorg dat de aardingspen op de netstekker goed is aangesloten om een elektrische schok te voorkomen. -Een apparaat van KLASSE I moet worden aangesloten op een stopcontact met een beschermende aardaansluiting. Apparaat

Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit apparaat.

Dit apparaat kan radiostoring ontvangen die wordt veroorzaakt door in gebruik zijnde mobiele telefoons. In geval van een dergelijke storing vergroot u de afstand tussen dit apparaat en de mobiele telefoon.

Dit apparaat is bedoeld voor gebruik in gematigde en tropische klimaten.

Plaats geen voorwerpen op dit apparaat. Dit apparaat wordt heet terwijl het aan staat. Opstelling

Plaats dit apparaat op een vlakke ondergrond.

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of andere besloten ruimte. Zorg voor een goede ventilatie van dit apparaat. -Blokkeer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleedjes, gordijnen en dergelijke. -Stel dit apparaat niet bloot aan direct zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Zorg ervoor dat de plaatsingslocatie stevig genoeg is om het gewicht van dit apparaat te dragen (

Houd dit apparaat niet bij de knoppen vast om het op te tillen of te dragen. Doet u dit wel, dan kan dit apparaat vallen, met persoonlijk letsel of storing van dit apparaat tot gevolg.

Houd alle IC-kaarten of magnetische kaarten, zoals creditcards, uit de buurt van de draaitafel. -Anders kan de IC-kaart of magnetische kaart onbruikbaar worden als gevolg van magnetisch effect. SL-100CEGbook201228.indb136SL-100CEGbook201228.indb136 2021/03/2317:30:072021/03/2317:30:07Vóór gebruik

$IKDQNHOLMNYDQXZQDWLRQDOHZHWJHYLQJNXQQHQHUERHWHVZRUGHQRSJHOHJGELMKHWRQMXLVWZHJJRRLHQYDQGLWVRRUWDIYDO SL-100CEGbook201228.indb137SL-100CEGbook201228.indb137 2021/03/2317:30:072021/03/2317:30:0706 Nederlands (138) Accessoires Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Controleer de bijgeleverde accessoires. (Sommige accessoires worden geleverd in een tas.) Draaischijf (1 st.) (TYL0359) Draaischijfmat (1 st.) (TEFX5019) Stofkap (1 st.) (TTFA0457) EP-plaatadapter (1 st.) (TPH0339) Contragewicht (1 st.) (TYL0361) Elementhouder met element (1 st.) (TYL0576) De elementhouder heeft een element gelijk aan „Audio- Technica AT-VM95C”. PHONO-kabels (1 st.) PHONO-aardingsdraad (1 st.) (TAQ0036) AC-netsnoer (1 st.) (K2CM3YY00055) SL-100CEGbookTQBM0768-120220629.indb138SL-100CEGbookTQBM0768-120220629.indb138 2022/06/2910:57:542022/06/2910:57:54Vóór gebruik

De modelnummers van de accessoires zijn geldig vanaf januari 2021. Ze kunnen worden gewijzigd zonder voorafgaande kennisgeving.

Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft. U hebt deze nodig wanneer u het product op lange afstand gebruikt.

Volg de plaatselijke voorschriften bij het weggooien van het product.

Gebruik geen ander AC-netsnoer en geen andere PHONO-kabel en PHONO-aardingsdraad dan deze die zijn meegeleverd.

Bewaar het element, de moeren, schroeven en sluitringen buiten het bereik van kinderen om inslikken te voorkomen.

De naald is een verbruiksartikel. Koop bij vervanging Audio-Technica „AT-VMN95C”. SL-100CEGbook201228.indb139SL-100CEGbook201228.indb139 2021/03/2317:30:082021/03/2317:30:0808 Nederlands (140) Naam van onderdelen Dwarsdrukcompensatie- knop (

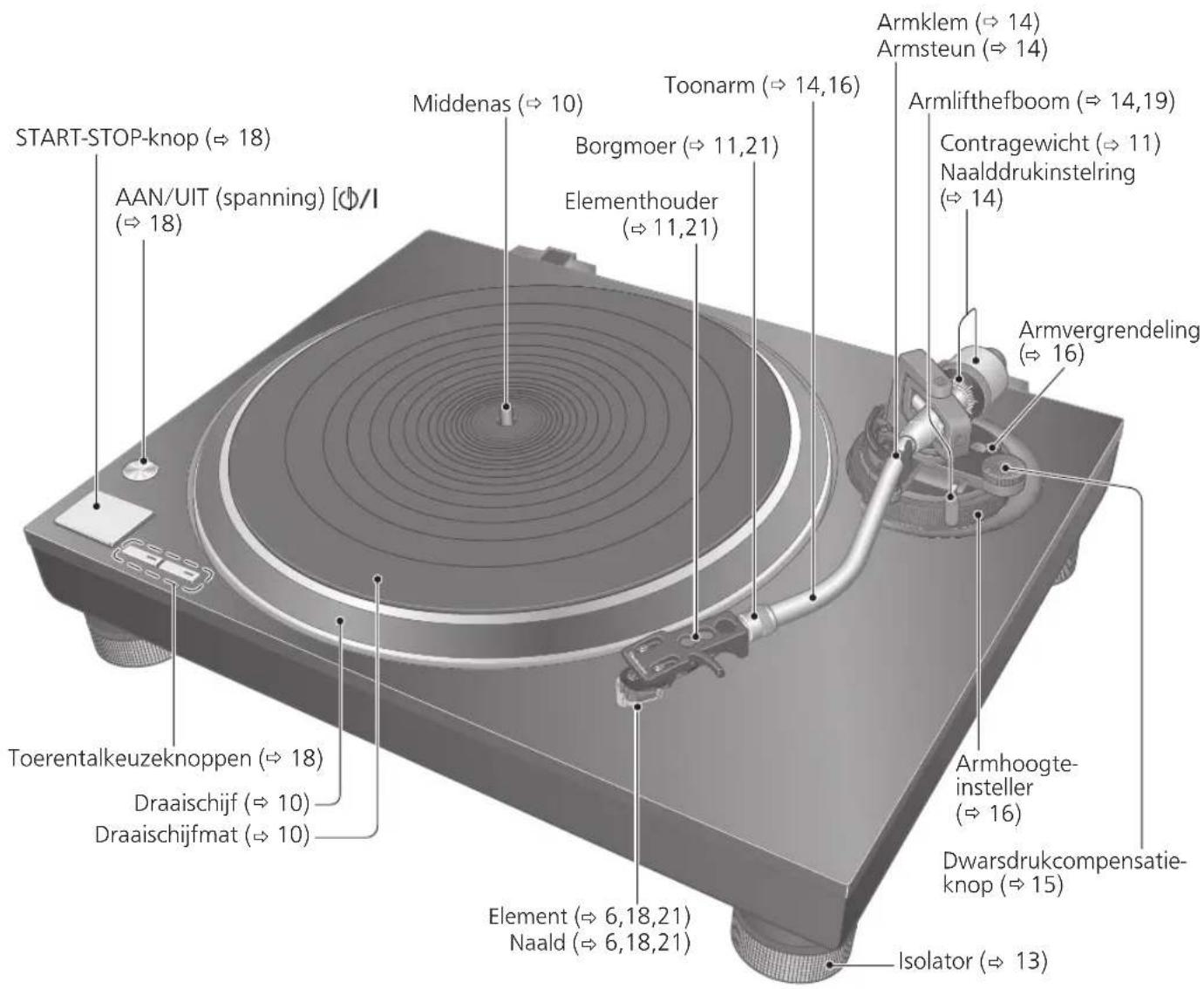

00) geven referentiepagina’s aan.

18) Draaischijfmat (

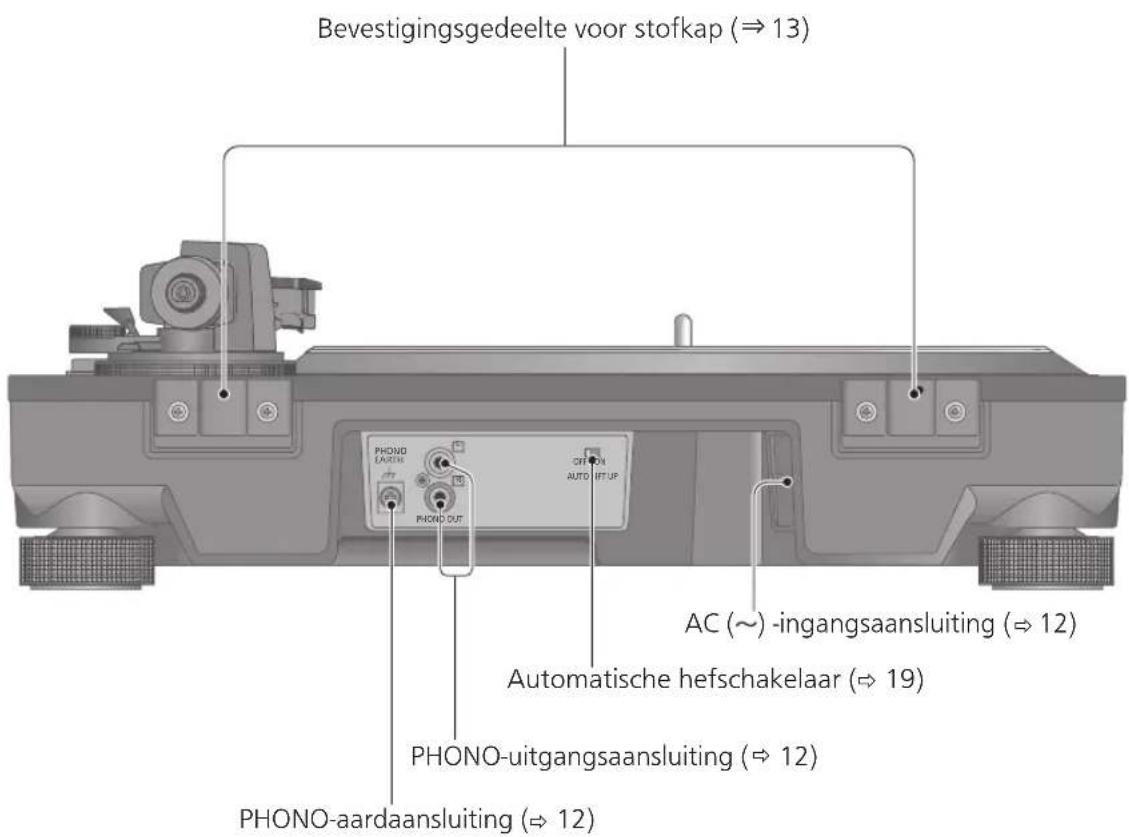

12) PHONO-aardaansluiting (

19) Bevestigingsgedeelte voor stofkap (

13) SL-100CEGbook201228.indb141SL-100CEGbook201228.indb141 2021/03/2317:30:082021/03/2317:30:0810 Nederlands (142) Ineenzetten van de platenspeler (vervolg) Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Monteer de platenspeler in de hieronder beschreven volgorde.

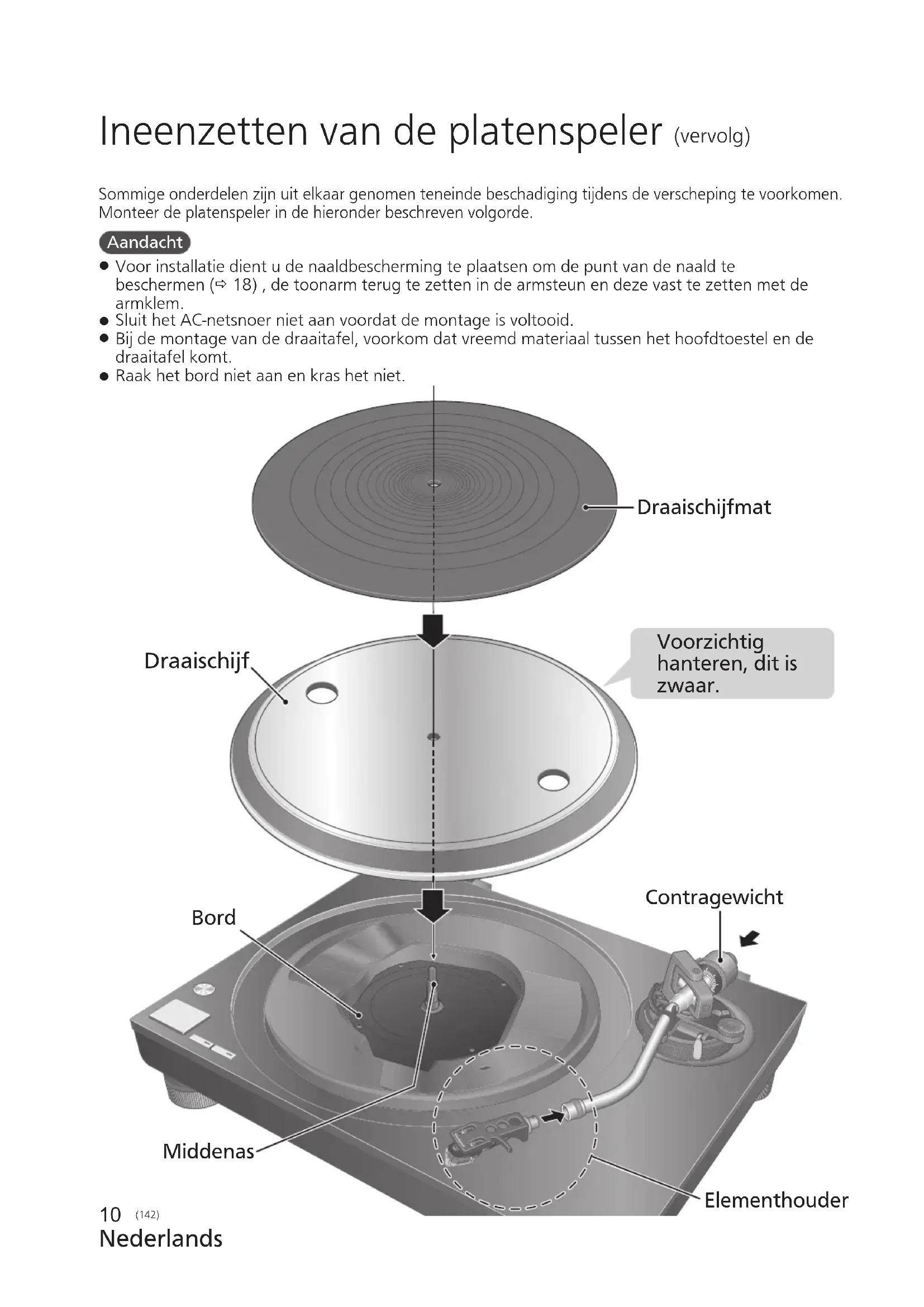

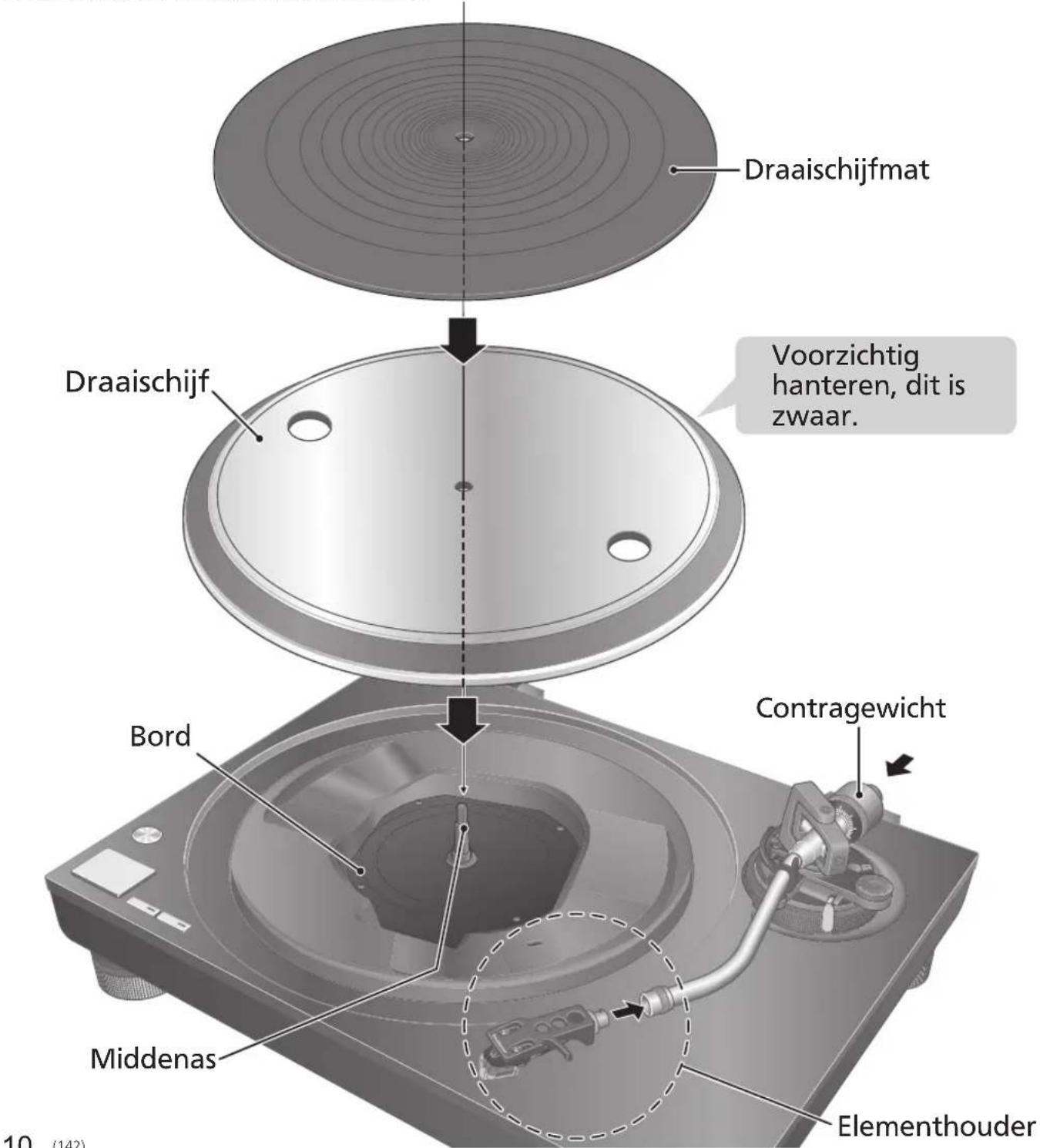

Voor installatie dient u de naaldbescherming te plaatsen om de punt van de naald te beschermen (

18) , de toonarm terug te zetten in de armsteun en deze vast te zetten met de

Sluit het AC-netsnoer niet aan voordat de montage is voltooid.

Bij de montage van de draaitafel, voorkom dat vreemd materiaal tussen het hoofdtoestel en de draaitafel komt.

Raak het bord niet aan en kras het niet. Aandacht Voorzichtig hanteren, dit is zwaar. Draaischijf Bord Middenas Contragewicht Draaischijfmat Elementhouder SL-100CEGbook201228.indb142SL-100CEGbook201228.indb142 2021/03/2317:30:092021/03/2317:30:09Ermee beginnen

Nederlands (143) Vóór de montage van de draaitafel

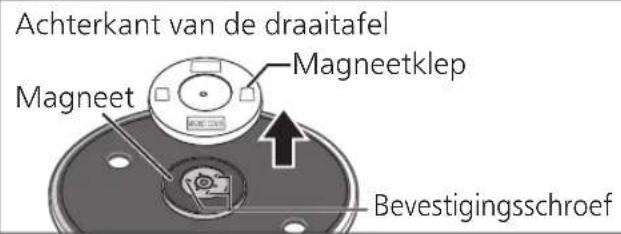

Verwijder de magneetklep van de draaitafel.

Er is een magneet en de klep zit aan de achterkant van de draaitafel. Verwijder de magneetklep voordat u aan het hoofdtoestel vastmaakt. Achterkant van de draaitafel Magneetklep Magneet Bevestigingsschroef Aandacht

Houd alle magnetisch-gevoelige objecten, zoals magneetkaarten en horloges, weg van de magneet.

Voorkom dat de draaischijf het hoofdtoestel raakt of valt. Voorkom dat stof of ijzerpoeder zicht hecht aan de magneet aan de achterkant.

Raak de bevestigingsschroeven (drie locaties) van de draaischijf niet aan. De functie kan niet worden gegarandeerd als ze in de verkeerde positie staan. De draaischijf aanbrengen

Zet de draaischijf voorzichtig op de middelste spil. Aandacht

Wees voorzichtig bij het hanteren van de draaischijf, aangezien deze zwaar is.

Zorg ervoor dat uw vingers niet vast komen te zitten.

Verwijder vingerafdrukken of vuil met een zachte doek. De draaischijf verwijderen De draaischijfmat aanbrengen

Leg de draaischijfmat op de draaischijf. Het contragewicht bevestigen

De binnenkant van het tegengewicht is ingevet. Opmerking Contragewicht De elementhouder bevestigen

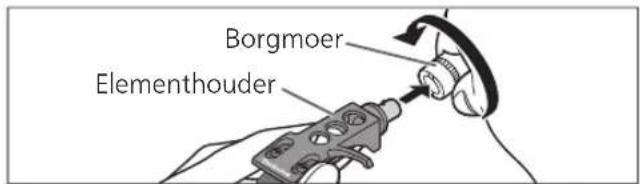

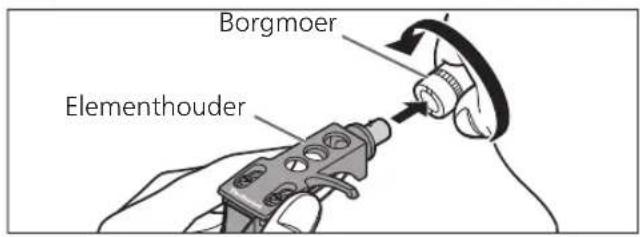

Breng de elementhouder met het element aan in de toonarm. Houd de elementhouder horizontaal en draai de borgmoer vast.

Wees voorzichtig dat u de punt van de naald niet raakt.

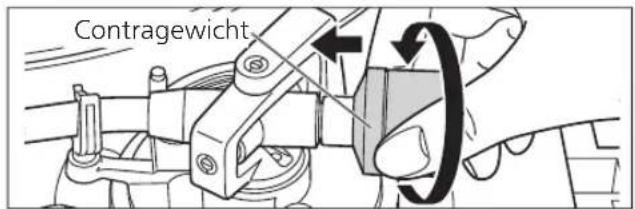

Bevestig het contragewicht op het achterste deel van de toonarm. Borgmoer Elementhouder Zoals getoond in de afbeelding rechts, zet u uw vingers in de twee gaten van de draaischijf, houdt u de middelste spil omlaag, houdt u de selectieknop omhoog en verwijdert de draaischijf. SL-100CEGbook201228.indb143SL-100CEGbook201228.indb143 2021/03/2317:30:092021/03/2317:30:0912 Nederlands (144) Aansluiten en installeren

Druk hierop om het toestel van aan in standby te zetten of omgekeerd. In standby verbruikt de speler nog een geringe hoeveelheid stroom. Trek de stekker uit het stopcontact als u het apparaat niet gebruikt gedurende een lange periode. Plaats het apparaat zodanig dat u de stekker gemakkelijk uit het stopcontact kunt halen. Opmerking Achterkant van hoofdapparaatPHONO-uitgangsaansluiting Aansluiten op een geïntegreerde versterker of componentsysteem

Schakel de draaitafel en het aangesloten apparaat uit en verwijder het AC-netsnoer uit het stopcontact.

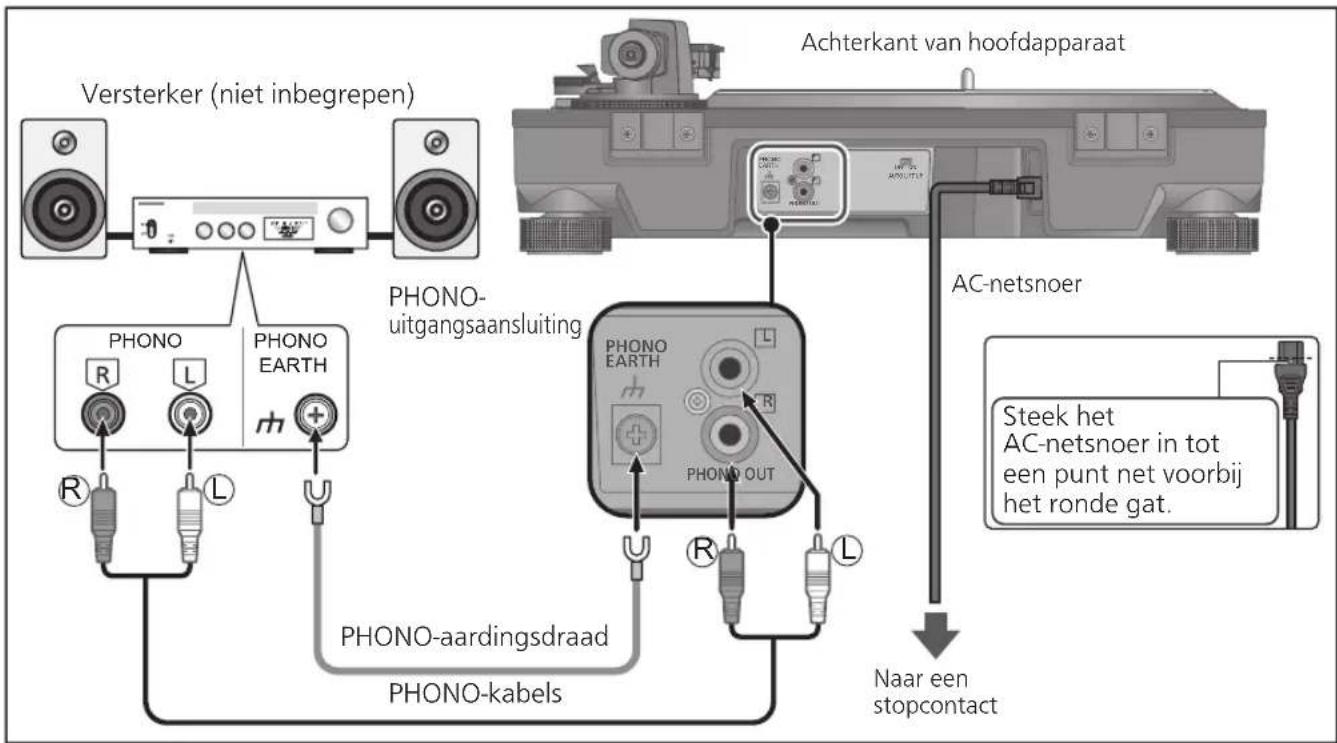

Sluit de PHONO-kabels en PHONO-aardingsdraad aan op de PHONO-ingangsaansluitingen van de aangesloten apparatuur.

Als de aangesloten versterker geen PHONO-ingangsaansluitingen heeft, zal de kwaliteit van het volume of geluid niet goed zijn.

Sluit het AC-netsnoer aan.

Controleer de wattage van de AC-netuitgang op de aangesloten apparatuur voordat u deze gebruikt voor dit apparaat. Voor het stroomverbruik van dit apparaat, zie de specificaties. (

Draai de PHONO-aardaansluiting vast met een kruiskopschroevendraaier.

Schakel alle apparaten uit en haal het AC-netsnoer uit het stopcontact voordat u aansluitingen maakt.

Sluit het AC-netsnoer pas weer aan nadat alle aansluitingen zijn voltooid.

Zorg dat u de PHONO-aardingsdraad aansluit. Anders kan er netbrom optreden.

Raadpleeg ook de handleiding van het aangesloten toestel. ヱラヰワヰユモンヵラヱラヰワヰチヰヶヵ

PHONO PHONO EARTH Versterker (niet inbegrepen) Naar een stopcontact PHONO-aardingsdraad PHONO-kabels Steek het AC-netsnoer in tot een punt net voorbij het ronde gat. AC-netsnoer SL-100CEGbook201228.indb144SL-100CEGbook201228.indb144 2021/03/2317:30:102021/03/2317:30:10Ermee beginnen

Nederlands (145) Installeren De stofkap aanbrengen Plaats het apparaat op een horizontaal oppervlak dat beschermd is tegen trillingen. Plaats dit apparaat zo ver mogelijk van luidsprekers vandaan.

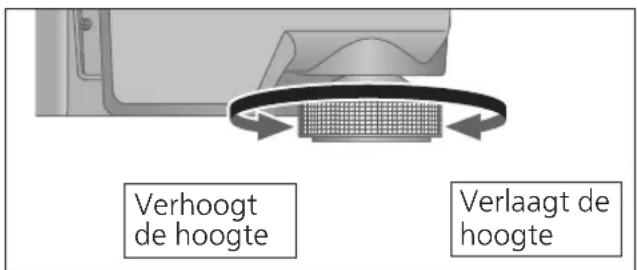

De hoogte aanpassen om het apparaat horizontaal te zetten Hef het hoofdtoestel om de isolatoren te draaien en stel de hoogte.

Linksom: Verhoogt de hoogte. Aandacht

Draai de isolatoren niet te ver. Anders kan dit ervoor zorgen dat ze loskomen of beschadigd raken.

Opmerkingen voor installatie

Schakelt de draaitafel uit, trek de stekker uit het stopcontact en koppel alle aangesloten apparaten los, voordat u draaitafel verplaatst.

Zorg dat het apparaat niet is blootgesteld aan direct zonlicht, stof, vochtigheid, en warmte van een verwarmingstoestel.

Dit apparaat kan storing opvangen van een radio die dichtbij is geplaatst. Plaats het apparaat zo ver mogelijk van een radio vandaan.

Plaats het apparaat niet op een warmtebron.

Vermijd een plaats met grote temperatuurschommelingen.

Vermijd een plaats met frequente condensatie.

Vermijd een onstabiele plaats.

Plaats geen voorwerp op het apparaat.

Installeer het apparaat niet in een besloten ruimte zoals een boekenrek.

Plaats het apparaat op een ruime afstand van muren of andere toestellen om te zorgen voor een effectieve warmtestraling vanaf de binnenkant van het apparaat.

Zorg dat de installatielocatie stevig genoeg is om het gehele gewicht van de eenheid en het systeem te kunnen dragen. (

Het apparaat kan worden beschadigd door sigarettenrook of vocht uit een ultrasone luchtbevochtiger.

Condensatie Denk aan een koude fles die u uit een koekast neemt. Als u deze een tijdje in een kamer laat staan, worden er dauwdruppels gevormd op het oppervlak van de fles. Dit fenomeen noemen we „condensatie”.

Voorwaarden voor condensatie

Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme plek naar een koude plek of omgekeerd, snel koelen of verwarmen, of directe blootstelling aan gekoelde lucht)

Hoge luchtvochtigheid in een kamer met veel stoom, enz.

Condensatie kan het apparaat beschadigen. Als condensatie is opgetreden, schakel het apparaat dan uit en laat het staan tot het aangepast is aan de omgevingstemperatuur (ongeveer 2 tot 3 uur).

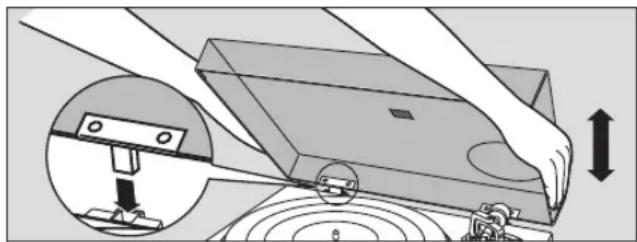

Houd de stofkap met beide handen vast en duw het in de bevestigingsgedeelten voor de stofkap (

9) op de platenspeler.

Om de stofkap te verwijderen, houdt u de kap open en tilt u hem recht omhoog. Aandacht

Zet de toonarm terug op de armsteun en zet deze vast met de armklem voordat u de stofkap aanbrengt of verwijdert.

Verwijder de stofkap tijdens het spelen.

Bij het plaatsen van de stofkap, voorkom dat de punten van de scharnieren de hoofdunit raken en beschadigen. Verlaagt de hoogte Verhoogt de hoogte SL-100CEGbook201228.indb145SL-100CEGbook201228.indb145 2021/03/2317:30:102021/03/2317:30:1014 Nederlands (146) Afstelling DwarsdrukcompensatieknopArmklemArmsteunArmlifthefboom

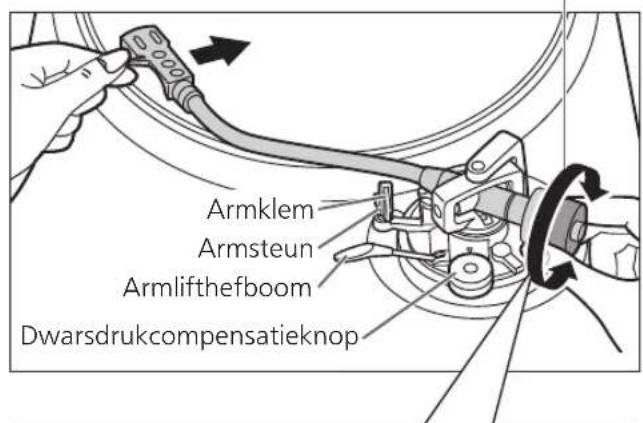

Maak de toonarm los uit de armsteun en stel de horizontale balans af door aan het contragewicht te draaien. Houd de toonarm vast en draai het contragewicht in de richting van de pijl om de balans af te stellen tot de arm ongeveer horizontaal staat.

Let op dat de punt van de naald de draaischijf of het hoofdapparaat niet raakt. ContragewichtHier vasthouden om te draaien Voorbereiding

Plaats de toonarm weer op de armsteun en zet deze vast met de armklem. Horizontale balans Naalddruk Voorbereiding

Verwijder als eerste de stofkap.

Verwijder de naaldbescherming (

18), erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

Draai de dwarsdrukcompensatieknop naar „0”. ContragewichtArmklemMiddellijnNaalddrukinstelringHier vasthouden om te draaienGebalanceerd en toonarm evenwijdig aan de draaischijf.Het contragewicht staat te ver naar voren.Het contragewicht staat te ver naar achteren.

Naalddruk van het meegeleverde element: 1,8 tot 2,2

Bij gebruik van een los aangeschaft element, raadpleeg de gebruikershandleiding van uw element voor de juiste naalddruk. Opmerking

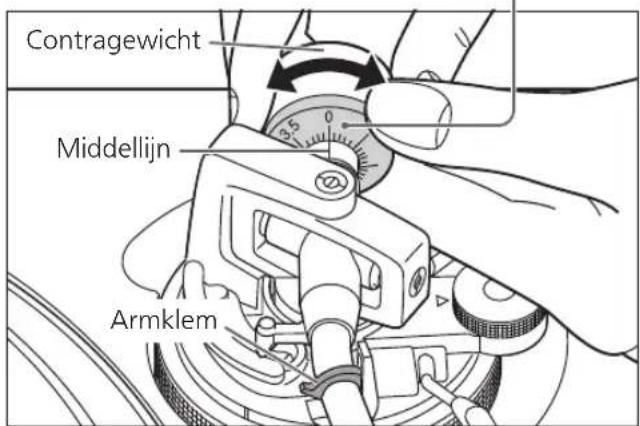

Draai de naalddrukinstelring tot er „0” staat bij de middellijn op het achterste deel van de toonarm.

Dwarsdrukcompensatie

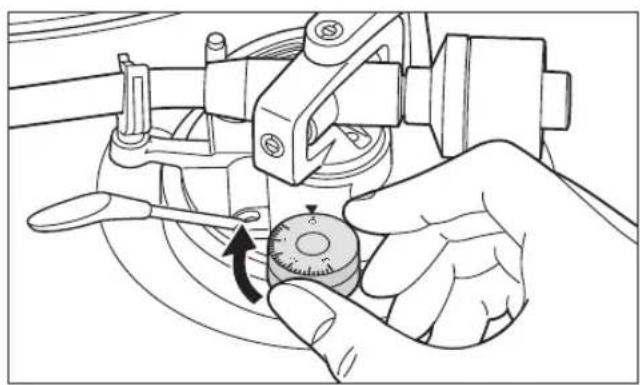

Draai aan de dwarsdrukcompensatieknop om deze in te stellen op dezelfde waarde als de naalddrukinstelring.

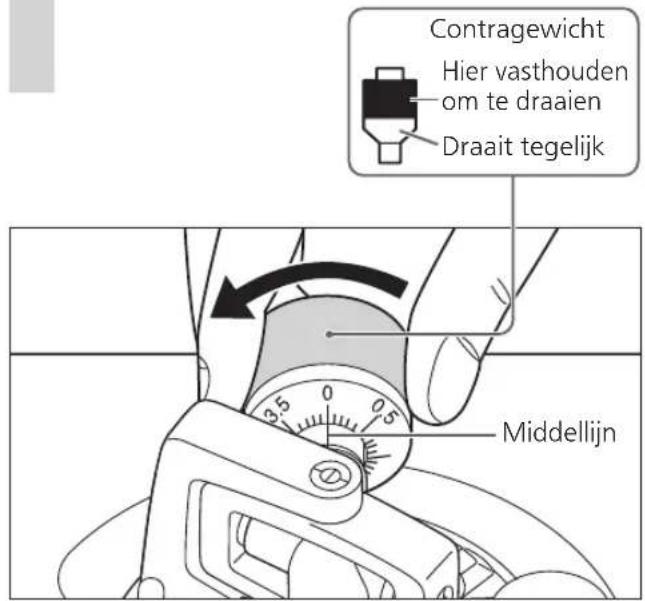

Draai aan het contragewicht om de juiste naalddruk voor het element in te stellen.

De naalddrukinstelring draait samen met het contragewicht.

Draai tot de middellijn de juiste naalddruk aangeeft. Middellijn Contragewicht Hier vasthouden om te draaien Draait tegelijk

Voor stylusdruk van 3

en hoger, pas anti- krassen controle aan naar „3”. Opmerking SL-100CEGbook201228.indb147SL-100CEGbook201228.indb147 2021/03/2317:30:112021/03/2317:30:1116 Nederlands (148) Hoogte van de toonarm Maak deze afstelling alleen indien dit nodig is omwille van het element dat u gebruikt.Voorbereiding

Plaats een plaat op de draaischijf.

Zet de armvergrendeling los. Afstelling (vervolg) Hoogte van element(H) in millimeterStand op de instelring

Gebruik de onderstaande tabel als referentie om het juiste standmerkteken te vinden voor de hoogte van uw element. Houd de armhoogte-insteller vast en schuif deze omhoog of omlaag om het positiemerkteken uit te lijnen met de indexlijn. Op de armhoogte-insteller staan aanduidingen van 0 tot 6 mm.

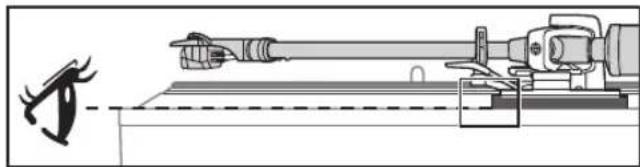

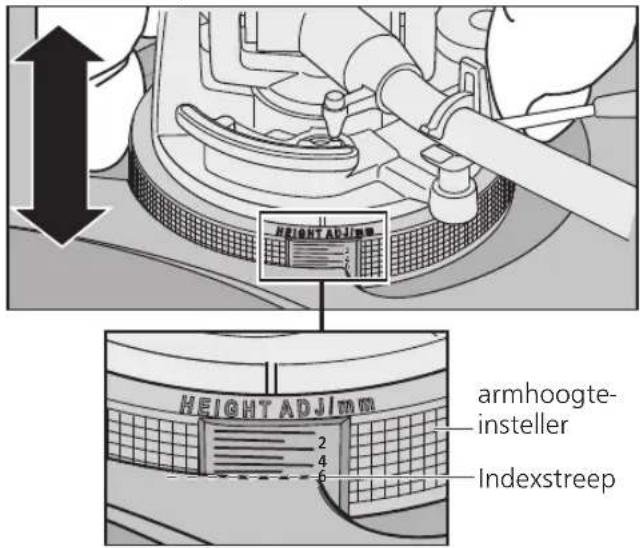

Stel de hoogte af met de armhoogte-insteller. Pas de armhoogte aan tot de toonarm evenwijdig is aan een plaat. (Voor meegeleverde elementhouder)

Als u de hoogte van het element (H) niet weet of wanneer u de meegeleverde elementhouder niet gebruikt Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.Laat u de armlifthefboom neer, plaatst u de naald op een plaat en past u de hoogte-instelring aan tot de toonarm en de plaat evenwijdig zijn.

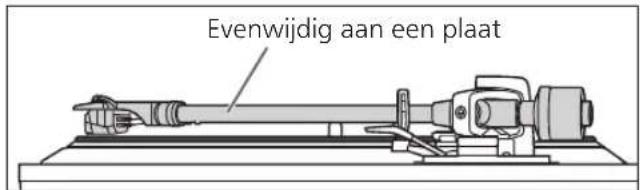

Als de hoogte van het element (H) te laag is om evenwijdig te zijn, voed dan een „vulplaatje element” toe (niet bijgeleverd).(Los) (Vergrendeld)ArmvergrendelingIndexstreeparmhoogte-insteller

Evenwijdig aan een plaat

Controleer visueel op hetzelfde niveau de indexlijn van de armhoogte-insteller.

Nederlands (149) Armlifthoogte Maak de afstelling volgens uw element indien nodig. Voorbereiding

Plaats een plaat op de draaischijf.

Verwijder de naaldbescherming (

18), erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

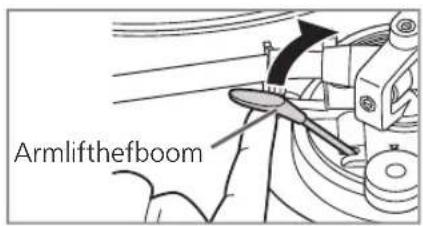

Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat.

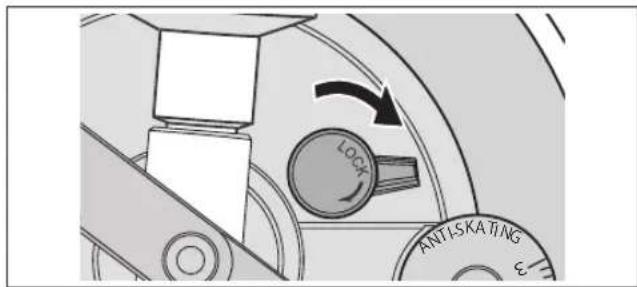

Nadat de armhoogte is afgesteld, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.

Zorg ervoor dat u de armvergrendelknop naar het einde draait, zoals in de onderstaande figuur. Mogelijk moet u druk uitoefenen om dit te doen. Aandacht

Wees voorzichtig dat u de punt van de naald niet beschadigt.

Gebruik het product niet met ontgrendelde armvergrendeling.

Gebruik voor een fijnere afstelling een waterpas (niet meegeleverd) om de armhoogte aan te passen zodanig dat het element evenwijdig is aan een plaat.

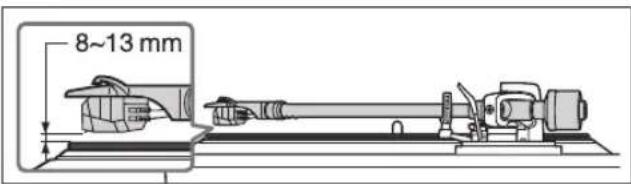

Controleer de armlifthoogte (afstand tussen punt van de naald en oppervlak van de plaat). Als afstelling nodig is, ga dan naar stap

De armlifthoogte is in de fabriek ingesteld op 8 tot 13 mm.

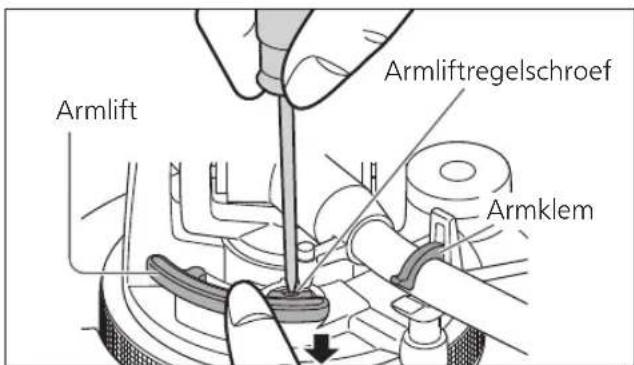

Plaats de toonarm weer op de armsteun, klem deze vast met de armklem en draai aan de schroef om de hoogte te verstellen terwijl u de armlift met uw vinger naar beneden duwt.

De armlift wordt verlaagd wanneer u de schroef naar rechts draait.

De armlift wordt verhoogd wanneer u de schroef naar links draait. Armlift Armklem Armliftregelschroef

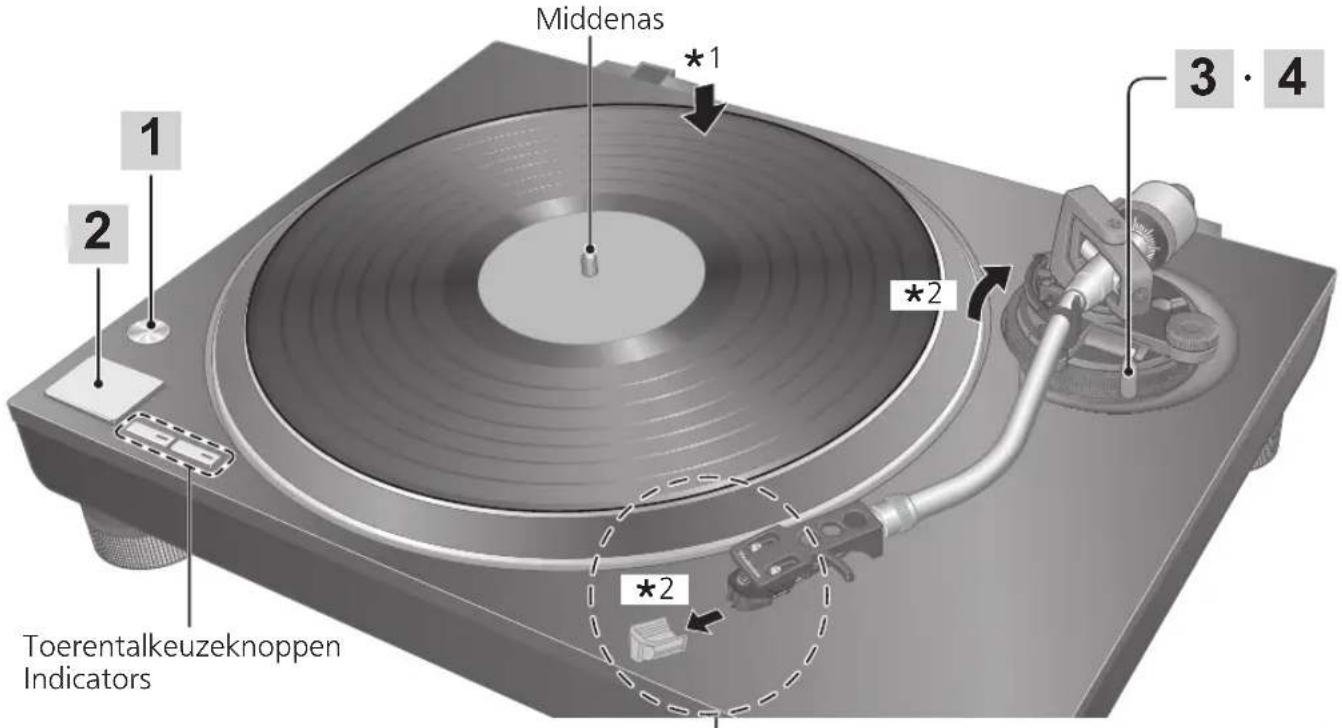

Druk op [ ] om de draaitafel aan te zetten. De stroboscooplamp gaat branden.

rpm wordt automatisch geselecteerd en de indicator [33] gaat aan.

Druk op [START-STOP]. De draaischijf begint te draaien. Voorbereiding

1 Plaats een plaat (niet inbegrepen) op de draaischijf.

2 Verwijder de naaldbescherming en maak de armklem los.

Druk niet op [START-STOP] wanneer de draaischijf verwijderd is. Als u per ongeluk op [START-STOP] heeft gedrukt

De indicator van de snelheidkeuzeknop ([33] of [45]) begint te knipperen.

Als het knippert, drukt u op [ ] om de draaitafel uit te schakelen, bevestig de draaischijf en druk vervolgens nogmaals op [ ] om de draaitafel aan te zetten.

Zet de speler aan of uit met het volume op het aangesloten apparaat ingesteld op het laagste niveau.

Verwijder de Naaldbescherming Verwijder de Naaldbescherming door deze recht en langzaam in de voorste richting van het Element te schuiven en let op dat u de Naald niet beschadigt.

Bevestig de Naaldbescherming Houd de Naaldbescherming stevig aan beide zijden vast, lijn uit met de voorkant van het Element en bevestig door het langzaam te verschuiven en zorg ervoor dat de Naald niet beschadigd raakt. Naaldbescherming Element SL-100CEGbook201228.indb150SL-100CEGbook201228.indb150 2021/03/2317:30:122021/03/2317:30:12Afspelen

Druk op de toerentalkeuzeknop [45] ([45] gaat branden).

Plaats de EP-plaatadapter op de middenas.

Druk tegelijk op de toerentalkeuzeknoppen [33] en [45] (78 rpm : [33] en [45] gaan branden).

Bij gebruik van een plaatstabilisator (niet inbegrepen)

Zie de instructiehandleiding van de plaatstabilisator.

Om het afspelen tijdelijk te onderbreken Breng de armlifthefboom omhoog.

De naald wordt nu van de plaat gelicht.

Om het afspelen opnieuw te starten, zet u de armlifthefboom omlaag.

Nadat het afspelen is voltooid

Nadat u de armlifthefboom omhoog zet om de toonarm terug te plaatsen op de armsteun, laat u deze volledig zakken.

Druk op [START-STOP]. De draaischijf wordt door de elektronische rem zachtjes tot stilstand gebracht.

Druk op [ ] om het apparaat uit te schakelen.

Maak de toonarm vast met de armklem.

Breng de naaldbescherming weer aan (om de punt van de naald te beschermen).

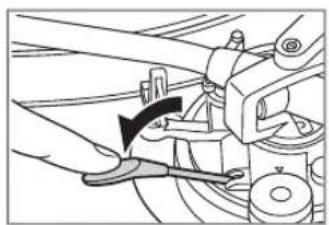

Zet de armlifthefboom omlaag. De toonarm gaat langzaam naar beneden. Het afspelen wordt gestart.

Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat. Armlifthefboom

Automatische heffunctie Deze functie heft automatisch de toonarm nadat een plaat is afgelopen. Het voorkomt dat de laatste groef herhaaldelijk wordt afgespeeld. (De draaischijf wordt hierdoor niet gestopt.) Deze functie dient als volgt te worden ingesteld om te worden ingeschakeld. Instelling: Terwijl de draaitafel uit staat, zet u de automatische hefschakelaar aan de achterzijde op „AAN”. (De fabrieksinstelling is „AAN”.)

die hierboven in „Nadat het afspelen is voltooid” uit te voeren. Aandacht

Afhankelijk van de plaat kan het nadat het afspelen is afgelopen even duren (ongeveer 60 seconden) voordat het automatische heffen in werking treedt, of het kan in werking treden terwijl de plaat nog speelt. Als de toonarm tijdens het afspelen wordt opgeheven, zet u de automatische hefschakelaar op „UIT”.

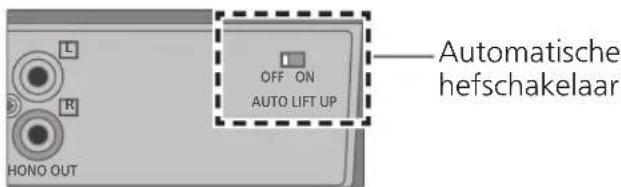

De automatische heffunctie werkt mogelijk niet normaal. Om de automatische heffunctie normaal te laten werken, moet de armlifthefboom volledig neergelaten worden nadat de toonarm wordt teruggeplaatst op de armsteun nadat het spelen is afgelopen. Automatische hefschakelaar

Onderhoud van de onderdelen Verwijder goed het stof van de naald en de plaat.

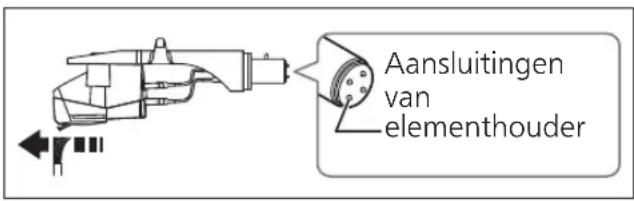

Verwijder de elementhouder met het element en reinig de naald met een zachte borstel. Borstel vanaf de voet naar de punt.

Gebruik een platenreinigingsmiddel om uw platen schoon te houden. Veeg de aansluitingen van de elementhouder regelmatig schoon. Veeg de aansluitingen van de elementhouder schoon met een zachte doek en breng de elementhouder op de toonarm aan. Verlaag het volume van de versterker of schakel de versterker uit alvorens de elementhouder aan te brengen of te verwijderen. Als u de elementhouder beweegt terwijl het volume hoog is ingesteld, kunnen de luidsprekers beschadigd raken.

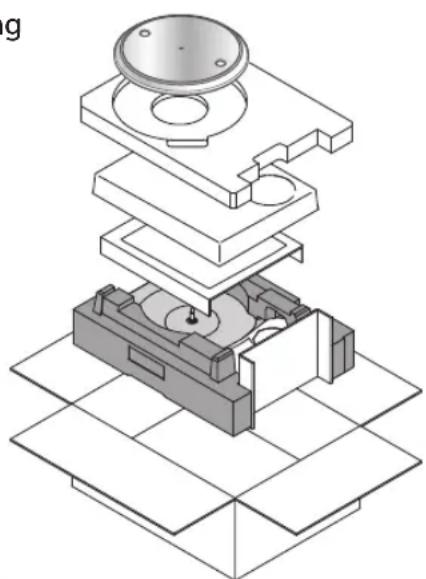

Vervoer van het apparaat Gebruik het oorspronkelijke verpakkingsmateriaal om het apparaat weer in te pakken. Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft. Als u dit verpakkingsmateriaal niet meer hebt, doet u het volgende:

Verwijder de draaischijf en draaischijfmat en pak deze zorgvuldig in.

Verwijder de elementhouder en het contragewicht van de toonarm en verpak deze zorgvuldig.

Maak de toonarm vast met de armklem en zet hem met plakband vast.

Wikkel het hoofdapparaat zorgvuldig in een deken of papier.

WEEE-symbool Verwijdering van het product buiten de EU-landen Dit symbool is alleen geldig in de EU. Neem contact op met een lokaal overheidskantoor of uw dealer om een juiste manier van verwijdering te bevestigen.

De stofkap en behuizing schoonmaken Veeg de stofkap en behuizing schoon met een zachte doek. Raak het bord niet aan tijdens het reinigen. Anders is het mogelijk dat de speler stopt met werken. Verwijder hevig vuil met een goed uitgewrongen natte doek en veeg schoon met een zachte doek.

Gebruik geen oplosmiddelen, zoals benzeen, thinner, alcohol, allesreiniger, doekjes met een chemisch preparaat e.d. Deze kunnen de behuizing vervormen of de afwerkingslaag doen loskomen.

Veeg de stofkap niet schoon terwijl een plaat wordt afgespeeld. Dit kan statische elektriciteit veroorzaken. Door statische elektriciteit kan de toonarm naar de stofkap toe worden getrokken.

Voor het opnieuw verpakken verwijdert u het balansgewicht en brengt u de toonarmsteun in onder de toonarm. Herverpakking Aansluitingen van elementhouder SL-100CEGbook201228.indb152SL-100CEGbook201228.indb152 2021/03/2317:30:132021/03/2317:30:13Onderhoud

Verplaats het element om de overstek zodanig te verstellen dat de punt van de naald zich 52 mm van bevestigingszijde van de elementhouder bevindt, zoals getoond in de onderstaande afbeelding.52 mm

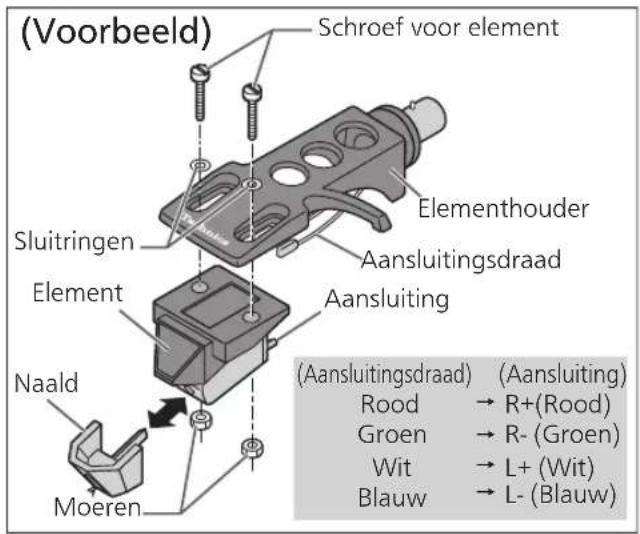

Bevestig een element (in de winkel gekocht) voorzichtig. Volg de instructies van het vervangingselement om deze op juiste wijze op de elementhouder te bevestigen en draai de schroeven een beetje aan. Gebruik de bevestigingsschroeven als deze zijn meegeleverd met de cartridge. Gebruik bij het afspelen van SP-platen een element voor SP-platen. Gebruik een los verkrijgbare mini platte schroevendraaier (4 mm). Wees voorzichtig dat u de punt van de naald niet raakt. Het element bevestigen

Draai de schroef voor het element vast.Schroef voor elementElementhouderAansluitingsdraadElementNaald(Aansluitingsdraad)(Aansluiting) Rood

R+(Rood)Groen R- (Groen) Wit

L+ (Wit)Blauw L- (Blauw)Schroef voor elementAansluiting (Voorbeeld)

Wees voorzichtig dat het element niet van zijn plaats kan wegschuiven. MoerenSluitringen

Stel de overstek in.

Wees voorzichtig dat u de punt van de naald niet raakt.Punt van de naald Het element moet evenwijdig zijn aan de elementhouder gezien vanaf de boven- en zijkant (de illustratie toont het bovenaanzicht). De elementhouder bevestigen

Breng de elementhouder met het element aan in de toonarm. Houd de elementhouder horizontaal en draai de borgmoer vast.

Wees voorzichtig dat u de punt van de naald niet raakt. BorgmoerElementhouder Het element vervangen Het meegeleverde element verwijderen Het element kan worden vervangen door een element naar uw voorkeur.

Draai de bevestigingsschroeven van het element los om het meegeleverde element van de elementhouder te verwijderen.

Gebruik een los verkrijgbare mini platte schroevendraaier (4 mm). Wees voorzichtig dat u de punt van de naald niet raakt.

Bevestig het naaldkapje (

draai de borgmoer los om de toonarm van de elementhouder te verwijderen.

Be careful not to cut the leads.BorgmoerElementhouderElementSchroef voor elementAansluitingsdraad Aandacht

Bewaar de verwijderde schroeven, sluitringen en moeren zodanig dat deze niet kwijt raken. SL-100CEGbook201228.indb153SL-100CEGbook201228.indb153 2021/03/2317:30:142021/03/2317:30:1422 Nederlands (154) Voer de onderstaande controles uit voordat u contact opneemt voor onderhoud om storingen te verhelpen. Als u twijfelt over sommige controlepunten, of als de aangegeven oplossingen in het overzicht het probleem niet verhelpen, neem dan contact op met uw dealer. Geen spanning.

Is de stekker van het AC-netsnoer ingestoken?

Steek de stekker van het snoer goed in. (

12) Er is spanning, maar er is geen geluid. Zwak geluid.

Zijn de verbindingen naar de PHONO-aansluitingen van de versterker/ontvanger juist gemaakt?

12) Het geluid van de linker- en rechterkanalen is omgekeerd.

Zijn de verbindingen van de stereo-aansluitkabel naar de versterker of ontvanger omgekeerd?

Controleer alle aansluitingen opnieuw. (

Zijn de verbindingen van de aansluitingsdraden van de elementhouder op de elementaansluitingen goed gemaakt?

Controleer alle aansluitingen opnieuw. (

21) Brom tijdens het afspelen.

Zijn er andere toestellen of hun AC-netsnoer dicht bij de stereo-aansluitkabel geplaatst?

Plaats de toestellen en hun AC-netsnoer verder van dit apparaat vandaan.

Is de aardingsdraad aangesloten?

Zorg dat de aardingsdraad juist is aangesloten. (

12) De indicator op de toerentalkeuzeknop [33] of [45] gaat knipperen. Voer de volgende bewerking uit wanneer de indicator op de toerentalkeuzeknop [33] of [45] gaat knipperen. Het symptoom kan worden verbeterd.

Druk op [ ] om het apparaat uit te schakelen.

Trek het netsnoer uit het stopcontact, wacht minimaal drie seconden en steek de stekker weer in het stopcontact.

Druk op [ ] om de draaitafel in te schakelen en druk op [START-STOP] om de draaischijf te laten draaien.

Als de indicator op de toerentalkeuzeknop opnieuw knippert, controleer dan welke er knippert en neem contact op met onze servicevertegenwoordiger. Gids voor het verhelpen van storingen SL-100CEGbook201228.indb154SL-100CEGbook201228.indb154 2021/03/2317:30:152021/03/2317:30:15Onderhoud

Gebruikstemperatuur 0 °C tot +40 °C Bedrijfsvochtigheid 35 % tot 80 % RH (zonder condensatie) Platenspelergedeelte Aandrijving Directe aandrijving Motor Gelijkstroommotor zonder borstels Draaischijf Aluminium gegoten Diameter: 332 mm Gewicht: Ong. 2.0 k

(inclusief een rubberafdekking) Toerentallen draaischijf

rpm, 45 rpm, 78 rpm Aanloopkoppel 0,18 N·m (1,8 k

• cm) Aanloopkarakteristieken 0,7 sec. van stilstand tot

rpm Remsysteem Elektronische rem Wow en flutter 0,025 % W.R.M.S. Toonarmgedeelte Type Statisch gebalanceerd Effectieve lengte 230 mm Overstek 15 mm Fouthoek Binnen 2° 32’ (op de buitenste groef van een plaat van 30 cm) Binnen 0° 32’ (op de binnenste groef van een plaat van 30 cm) Offset-hoek 22° Instelbereik armhoogte

Instelbereik naalddruk 0 – 4

(directe aflezing) Gewicht elementhouder Ong. 7,6

Naalddruk 1,8 tot 2,2
