BRUGSANVISNING SL100C PANASONIC

Pladespiller med direkte drev

Betjeningsvejledning

Gebruiksaanwijzing

Bruksanvisning

Käyttöohjeet

Instrukcja obsługi

Tak fordi du har købt dette apparat.

Læs denne vejledning omhyggeligt, før du bruger dette produkt, og gem denne vejledning til fremtidig brug.

• Om beskrivelserne i denne betjeningsvejledning
• Sidehenvisninger er angivet som "(⇒ 00)".
• De viste illustrationer kan afvige fra din enhed.

Funktioner

Direkte drivmotor uden kerne for opnåelse af høj præcision, stabil rotation og høj pålidelighed

• Stabil rotation opnås ved at kombinere den direkte drivmotor uden kerne, der reducerer mindre vibration under rotation, med motorstyringsteknologien, der skifter drevtilstand alt efter motorens driftsstatus.
• Ud over at tilvejebringe fremragende ydeevne kræver den direkte drivmotor ingen udskiftning eller vedligeholdelse af reservedele.

Lejer med høj præcision til meget følsom tonearm

- Det maskinskårne leje med høj præcision, der anvendes i tonearmens leje med suspendering af kardanophæng giver mulighed for høj grad af indledende reaktionsfølsomhed og nøjagtig sporing af musiknumre.

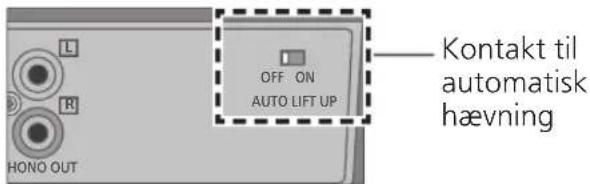

Funktion for automatisk hævning af tonearmen

- Denne enhed er udstyret med en funktion for automatisk hævning til automatisk at hæve tonearmen, när pladen er færdigafspillet.

Komplet pakke, herunder følgende, til nydelse af pladeafspilning

- Pickup af VM-typen i høj kvalitet.

Indhold

Før brug

Sikkerhedsforanstaltninger....04

Tilbehør 06

Navn på delene 08

Kom godt i gang

Samling af pladespilleren 10

• Før montering af pladespiller 11
• Montering af pladespilleren .... 11
• Montering af plademåtten 11
• Montering af pickup-huset 11
• Montering af kontravægten 11
• Demontering af pladetallerkenen .... 11

Tilslutning og opstilling 12

• Tilslutning til en integreret forstærker eller komponentsystem 12
• Opstilling 13
• Montér støvlåget 13

Justering 14

• Vandret balance 14
- Nåletryk 14
- Antiskating 15
- Armhøjde....16

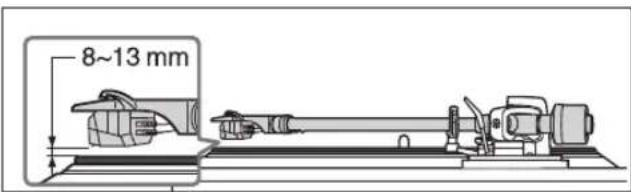

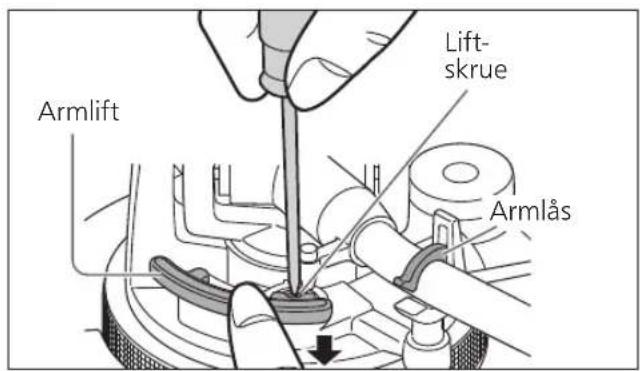

- Lift-højde 17

Afspilning

Afspilning af plader 18

Vedligeholdelse

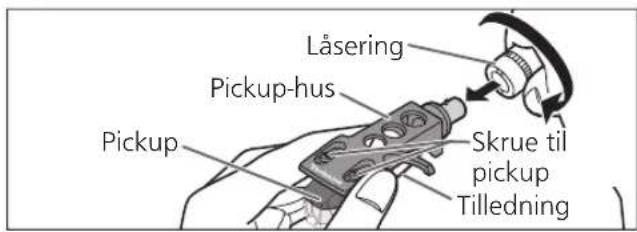

Udskiftning af pickuppen 21

Fejlfindingsoversigt 22

Specifikationer 23

Sikkerhedsforanstaltninger

ADVARSEL FORSIGTIG!

Apparat

• For at mindske risikoen for brand, elektrisk stød eller produktskade,
  -Dette apparat må ikke udsættes for regn, fugt, dryp eller sprøjt.
  -Genstande, der indeholder væsker, såsom vaser, må ikke placeres oven på apparatet. -Brug kun anbefalet tilbehør.
  -Dæksler må ikke fjernes.
  -Du må ikke selv reparere dette apparat. Vedligeholdelse må udelukkende udføres af kvalificerede teknikere.
  -Pas på, at der ikke falder metalgenstande ned i apparatet.
  -Anbring ikke tunge genstande på dette apparat.

Strømforsyningsledning (vekselstrøm)

• For at mindske risikoen for brand, elektrisk stød eller produktskade,
  -Sørg for, at strømforsyningsspændingen svarer til den spænding, der er angivet på apparatet.
  -Indsæt stikproppen helt ind i stikdåsen eller elkontakten.
  -Lad være med at bøje eller trække i ledningen eller stille tunge genstande på den.
  -Rør ikke stikket med våde hænder.
  -Hold fast på stikproppen, när du trækker ledningen ud.
  -Brug aldrig en ødelagt stikprop eller stikdåse.

- Strømstikket anvendes til at afbryde enheden med. Installer denne enhed så strømstikket øjeblikkeligt kan tages ud af stikkontakten.

- Sørg for, at jordstiften i netstikket er korrekt tilsluttet for at undgå elektrisk stød.

-Et apparat med KLASSE I-konstruktion skal sluttes til en jordet stikkontakt i væggen.

Apparat

• Kilder til åben ild, såsom tændte stearinlys, må ikke anbringes oven på enheden.
• Dette apparat kan modtage radiointerferens under brug pga. af tændte mobiltelefoner. Hvis der forekommer interferens, skal du øge afstanden mellem dette apparat og mobiltelefonen.
• Dette apparat er beregnet til brug i tropiske temperaturer.
• Læg ikke nogen genstande på denne enhed. Enheden bliver varm, når den er tændt.

Placering

• Anbring dette apparat på en plan, vandret overflade.
• For at mindske risikoen for brand, elektrisk stød eller produktskade,
  -Dette apparat må ikke installeres eller anbringes i en reol, et indbygget skab eller et andet aflukket område. Sørg for god ventilation til apparatet.
  -Ventilationshullerne må ikke tilstoppes med aviser, duge, gardiner og lignende genstande.
  -Dette apparat må ikke udsættes for direkte sollys, høje temperaturer, høj luftfugtighed eller kraftige vibrationer.
• Sørg for, at anbringelsesstedet er stærkt nok til at bære vægten af denne enhed (⇒ 23).
• Løft eller transportér ikke denne enhed ved at holde i nogle af knopperne. Det kan medføre, at denne enhed falder ned, og det kan resultere i en personskade eller funktionsfejl.
• Hold alle IC-kort eller magnetkort, såsom kreditkort, væk fra pladespilleren.
  -Ellers kan IC-kort eller magnetkort blive ubrugelige som følge af magnetisk kraft.

Indsamling af elektronikskrot

Kun for Den Europæiske Union og lande med retursystemer

Dette symbol på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter ikke må blandes med almindeligt husholdningsaffald.

For korrekt behandling, indsamling og genbrug af gamle produkter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning.

Ved at skaffe sig af med dem på korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative påvirkninger af menneskers sundhed og miljøet.

∅nsker du mere udførlig information om indsamling og genbrug skal du kontakte din kommune.

Usagkyndig bortskaffelse af elektronikskrot kan eventuelt udløse bødeforlæggelse.

Tilbehør

For at forhindre beskadigelse under transport er noget af udstyret demonteret. Kontrollér, at alt tilbehøret er med og kryds af. (Nogle dele af tilbehør leveres i en taske).

Pladetallerken (1 stk.)(TYL0359)	Plademåtte (1 stk.)(TEFX5019)	Støvlåg (1 stk.)(TTFA0457)
EP-adapter (1 stk.)(TPH0339)	Kontravægt (1 stk.)(TYL0361)	Pickup-hus med pickup(1 stk.)(TYL0576)Pickup-huset leveres med enpickup, der svarer til "Audio-Technica AT-VM95C".
PHONO-kablerne (1 stk.)PHONO-jordledningen (1 stk.)(TAQ0036)	Netledning (1 stk.)(K2CM3YY00055)

• Tilbehørenes modelnumre er pr. januar 2021.
  Specifikationerne kan ændres uden varsel.
• Opbevar emballagen, när du har taget varerne ud af den.
  Du skal bruge den, hvis du skal bære produktet langt.
• Følg de lokale regler ved bortskaffelse af produktet.
• Brug ikke nogen anden netledning, PHONO-kabel og PHONO-jordledning end de medfølgende.
• Hold pickup'en, møtrikker, skruer og skiver utilgængeligt for børn for at undgå at de sluges.
• Nålen er en forbrugsvare.

Ved udskiftning skal du købe Audio-Technica "AT-VMN95C".

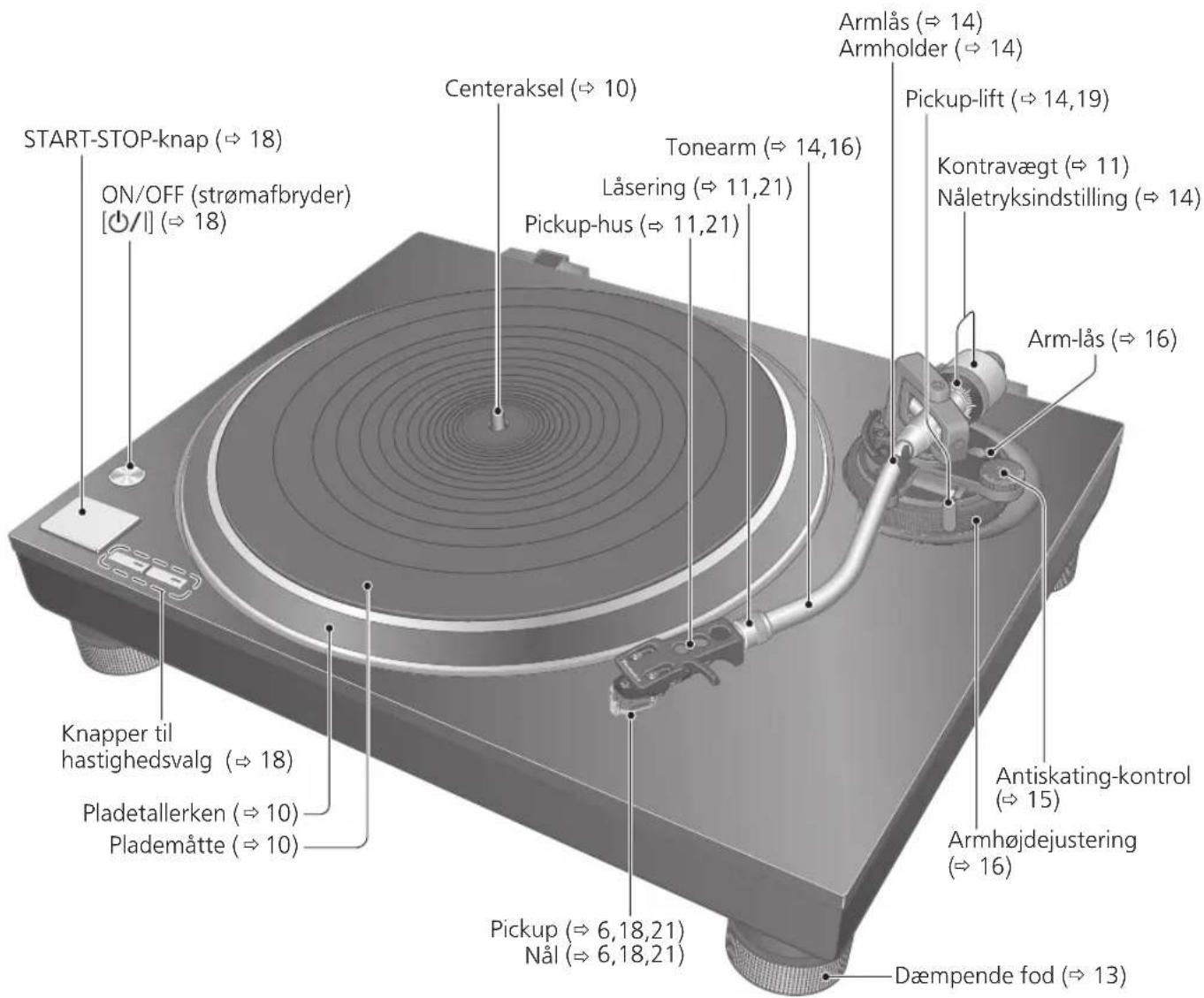

Navn på delene

Tal såsom (⇒ 00) angiver sidehenvisninger.

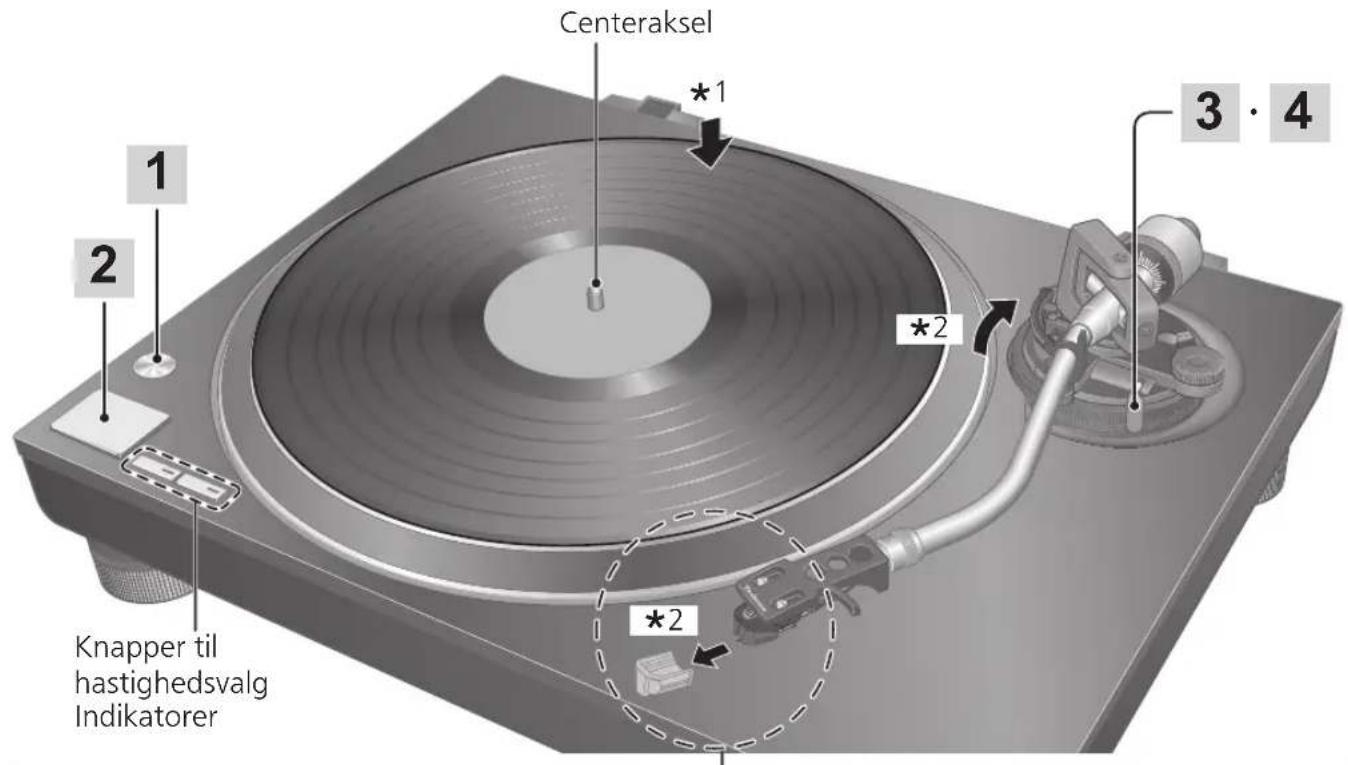

Forside

START-STOP-knap (⇒ 18) ON/OFF (strømafbryder) [∅/l] (⇒ 18) Knapper til hastighedsvalg (⇒ 18) Pladetallerken (⇒ 10) Plademåtte (⇒ 10) Centeraksel (⇒ 10) Pickup-hus (⇒ 11,21) Låsering (⇒ 11,21) Tonearm (⇒ 14,16) Pickup-lift (⇒ 14,19) Arm-lås (⇒ 16) Antiskating-kontrol (⇒ 15) Armhøjdejustering (⇒ 16) Pickup (⇒ 6,18,21) Nål (⇒ 6,18,21) Dæmpende fod (⇒ 13)

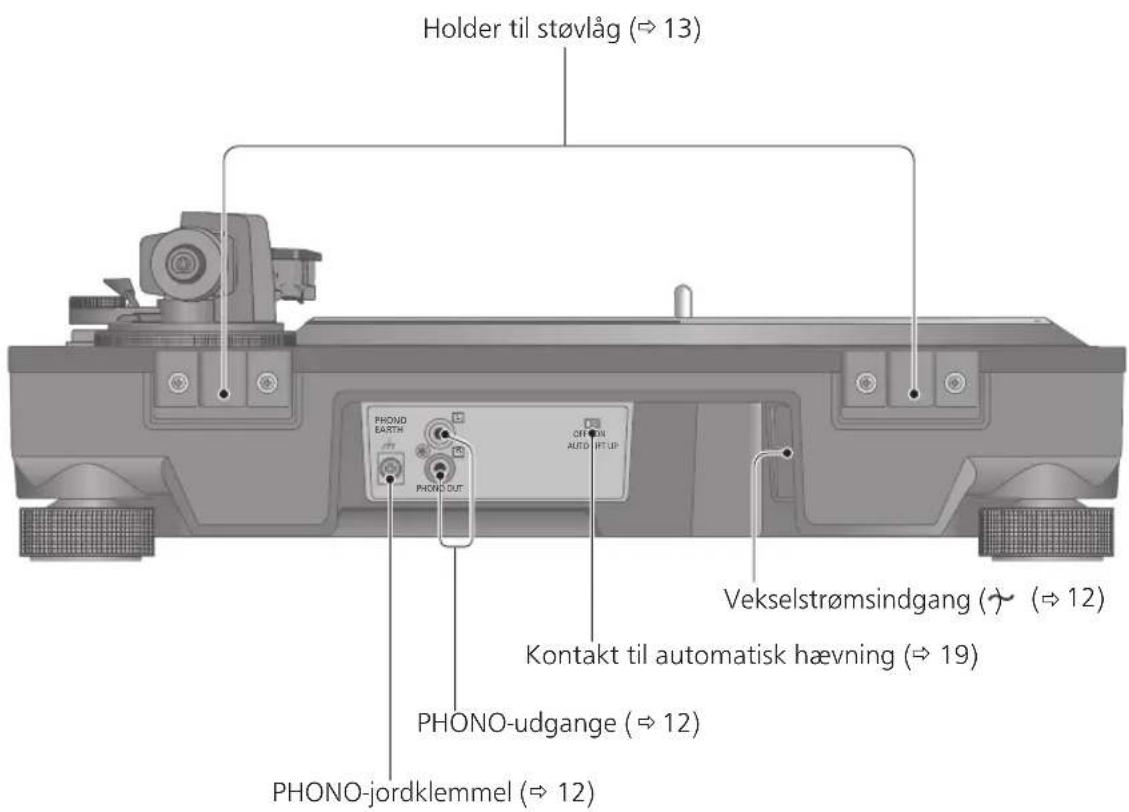

Bagside

Holder til støvlåg (⇒ 13) PHOND EARTH OFF-UN AUTO-UT-UP PHONO OUT Vekselstrømsindgang (→ (⇒ 12) Kontakt til automatisk hævning (⇒ 19) PHONO-udgange (⇒ 12) PHONO-jordklemmel (⇒ 12)

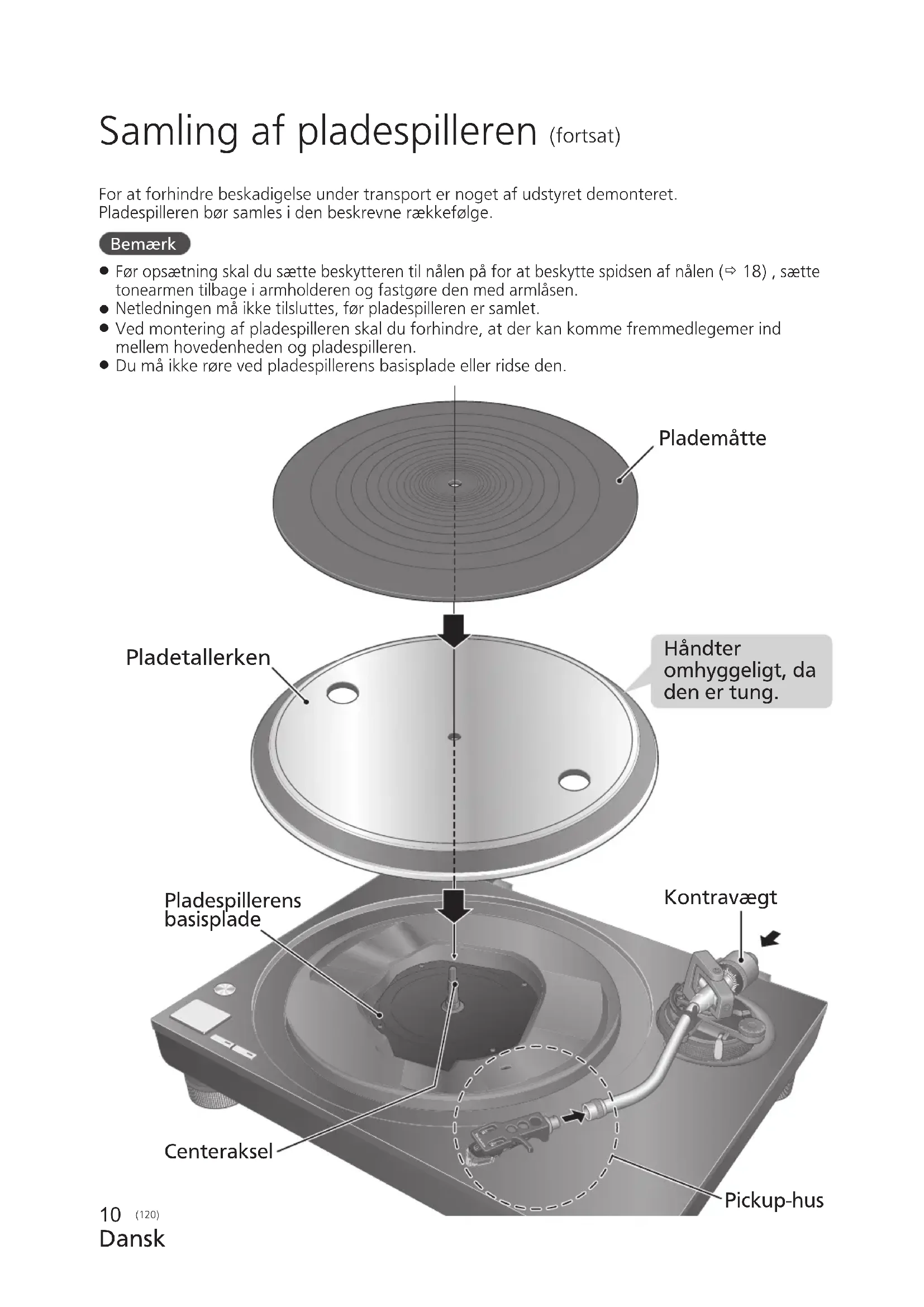

Samling af pladespilleren (fortsat)

For at forhindre beskadigelse under transport er noget af udstyret demonteret. Pladespilleren bør samles i den beskrevne rækkefølge.

Bemærk

• Før opsætning skal du sætte beskytteren til nålen på for at beskytte spidsen af nålen (⇒ 18), sætte tonearmen tilbage i armholderen og fastgøre den med armlåsen.
• Netledningen må ikke tilsluttes, før pladespilleren er samlet.
• Ved montering af pladespilleren skal du forhindre, at der kan komme fremmedlegemer ind mellem hovedenheden og pladespilleren.
• Du må ikke røre ved pladespillerens basisplade eller ridse den.

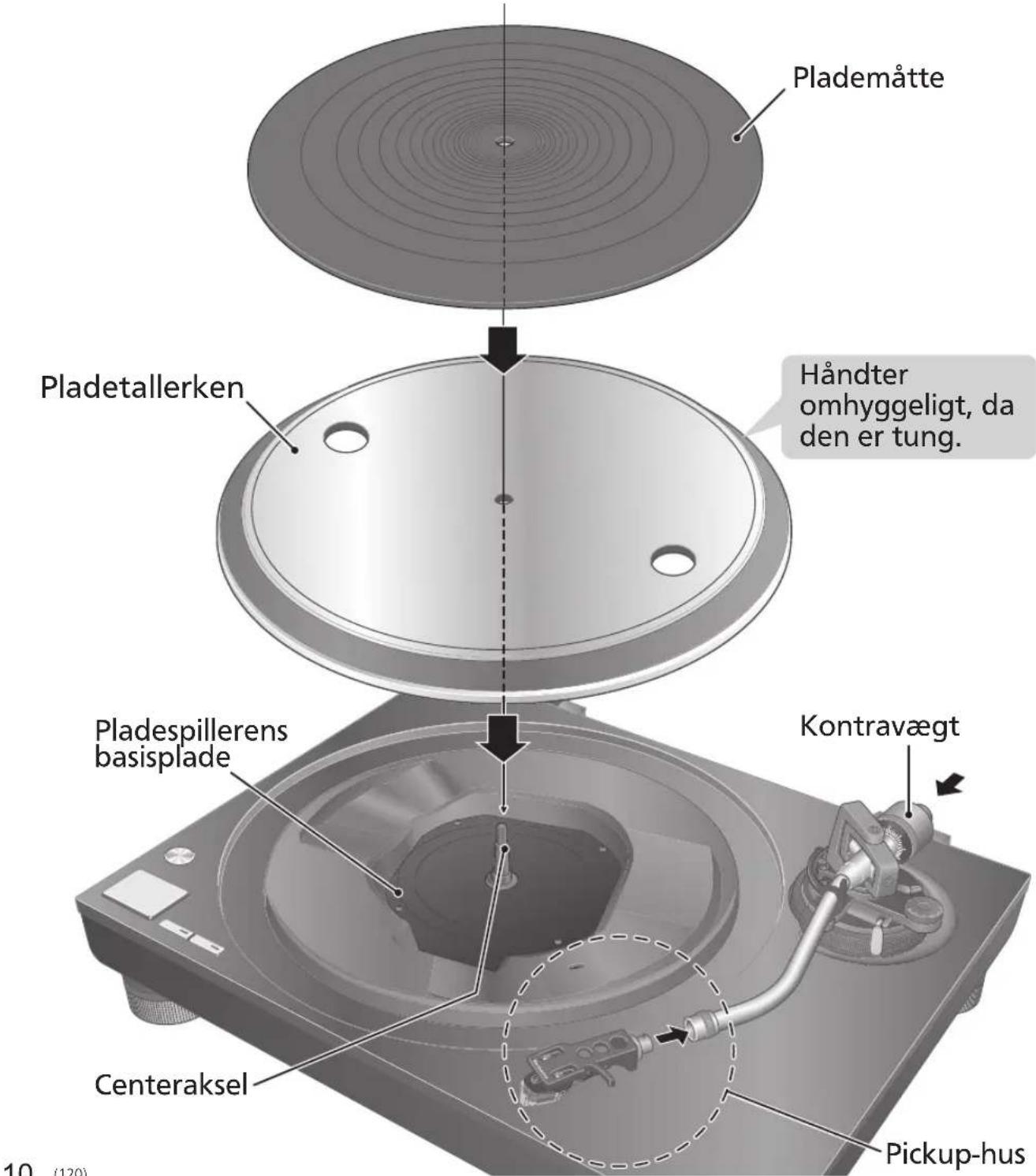

Plademåtte Pladetallerken Händter omhyggeligt, da den er tung. Pladespillerens basisplade Kontravægt Centeraksel Pickup-hus 10 (120)

Før montering af pladespiller

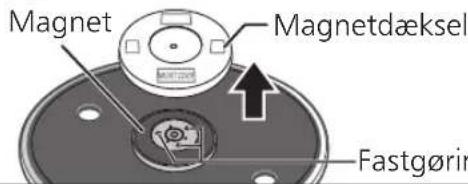

1 Fjern magnetdækslet fra pladespilleren.

- Der er en magnet med dæksel på bagsiden af pladespilleren. Fjern magnetdækslet før montering på hovedenheden.

Bagside af pladetallerken

Magnet Magnetdæksel Fastgørin

Bemærk

• Hold magnetfølsomme genstande, såsom magnetkort og armbåndsur, væk fra magneten.
• Undgå, at pladetallerkenen kan ramme hovedenheden eller falde af. Undgå, at der sætter sig støv eller jernpulver fast på magneten på bagsiden.
• Rør ikke ved fastgøringsskruerne (tre steder) på pladetallerkenen. Den klassificerede ydeevne kan ikke garanteres, hvis de er ude af position.

Montering af pladespilleren

• Vær forsigtig ved håndtering af pladetallerkenen, da den er tung.
• Hold fingrene væk, så de ikke kommer i klemme.
• Tør fingeraftryk og snavs med en blød klud.

Montering af plademåtten

3 Læg plademåtten på pladetallerkenen.

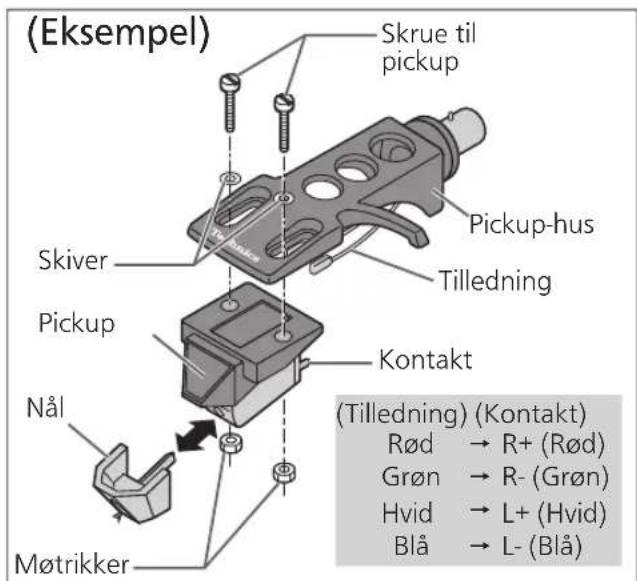

Montering af pickup-huset

4 Montér pickup-huset med påsat pickup på tonearmen. Hold pickup-huset vandret og stram låseringen.

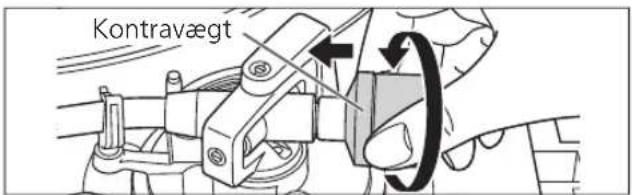

Montering af kontravægten

5 Montér kontravægten på den bageste ende af tonearmen.

Kontravægt

NB

- Indersiden af kontravægten er smurt.

Demontering af pladetallerkenen

Som det fremgår af figuren til højre skal du sætte fingrene i de to huller på pladetallerkenen, holde centeraksele fjerne pladetallerk opadgående retni

• Sluk for alle apparater og træk netledningens stik ud af stikkontakten, før du foretager nogen tilslutninger.
• Tilslut først netledningen igen, när alle de andre tilslutninger er foretaget.
• Sørg for at tilslutte PHONO-jordledningen. Ellers kan der opstå brummen.
• Se også den tilsluttede enheds betjeningsvejledning.

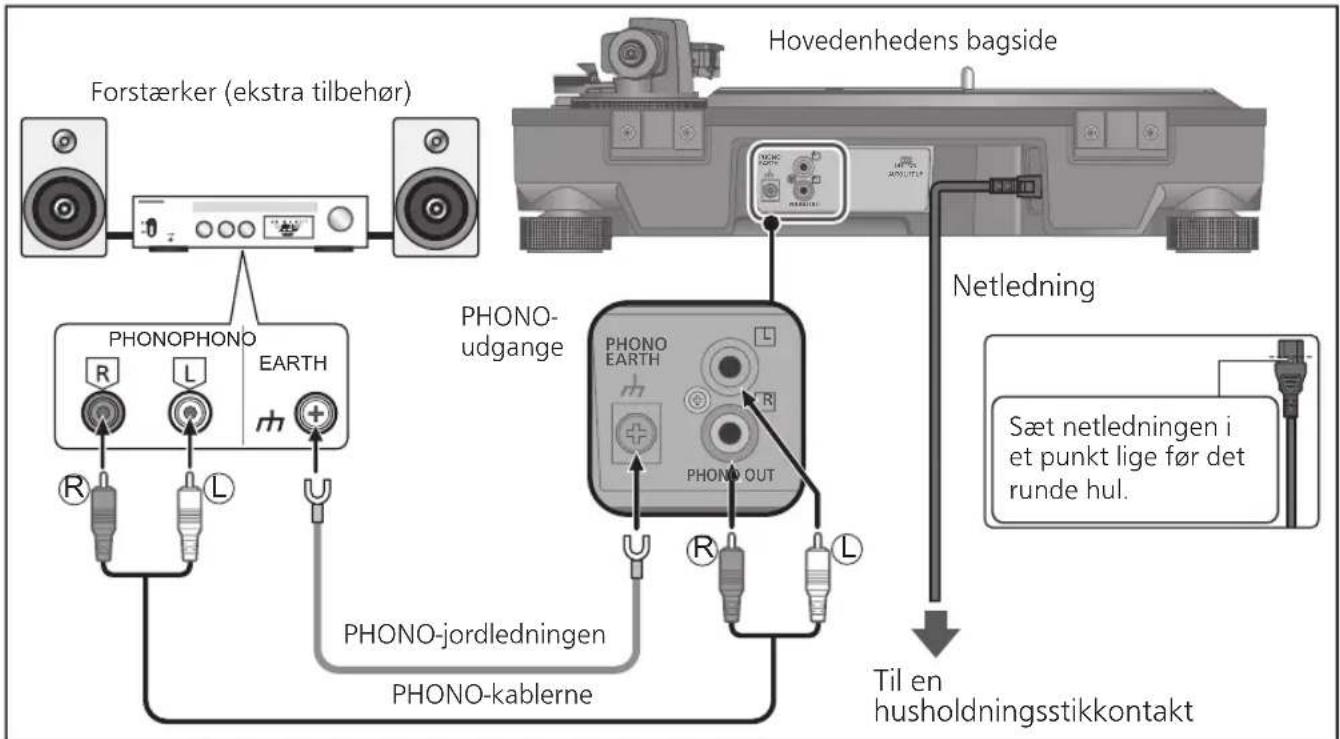

Tilslutning til en integreret forstærker eller komponentsystem

1 Sluk for enheden og den tilsluttede enhed, og tag netledningen ud af stikkontakten.
2 Tilslut PHONO-kablet og PHONO-jordledningen til det tilsluttede udstyrs PHONOindgangsterminaler.

- Du opnår ikke en tilfredsstillende lydstyrke eller lydkvalitet, hvis du tilslutter enheden til en forstærker uden PHONO-indgangsterminaler.

- Kontrollér kapaciteten på forstærkerens eller receiverens strømudtag, før du bruger det til dette apparat. For denne enheds strømforbrug, se specifikationerne. (⇒ 23)

Forstærker (ekstra tilbehør) Hovedenhedens bagside Netledning PHONOPHONO EARTH PHONO-udgange PHONO-jordledningen PHONO-kablerne Sæt netledningen i et punkt lige før det runde hul. Til en husholdningsstikkontakt

Bemærk

- Spænd PHONO-jordklemmen med en stjerneskruetrækker.

NB

- Kontakten Standby/til [∅/I]

Tryk på denne for at skifte enheden fra at være tændt til at gå i standbytilstand eller omvendt. I standbytilstand forbruger enheden stadig en lille smule strøm.

Træk stikket ud af stikkontakten, hvis du ikke skal bruge enheden i en længere periode. Placér enheden, så stikket let kan trækkes ud.

Opstilling

Denne enhed bør stå på en vandret flade, hvor den er beskyttet mod vibration.

Hold enheden i så lang afstand som muligt fra højttalere.

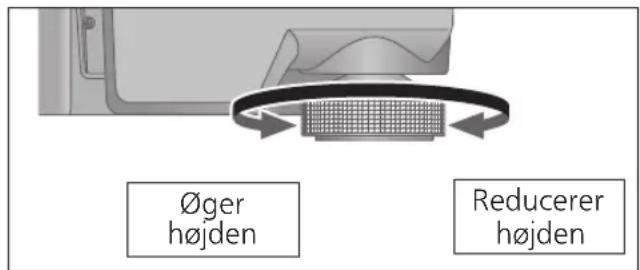

■ Justering af højden til at gøre enheden vandret

Øger højden Reducerer højden

Hæv hovedenheden for at dreje isolatorerne og justere højden.

• Med uret: Reducerer højden.
• Mod uret: ∅ger højden.

Bemærk

- Drej ikke fødderne for langt. Dette kan få dem til at falde af eller beskadige dem.

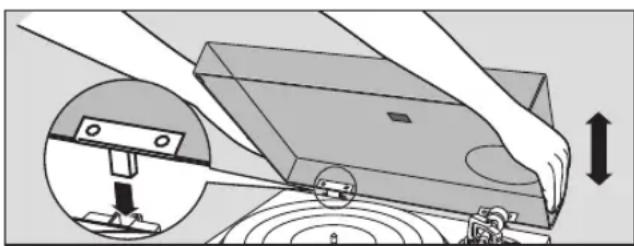

Montér støvlåget

1 Hold støvlåget med begge hænder, og sæt det i pladespillerens holdere til støvlåget (⇒ 9).

- For at fjerne støvlåget, skal du holde det åben og løfte det lige op.

• Før tonearmen tilbage til armholderen, og lås den fast med armlåsen, inden du monterer eller demonterer støvlåget.
• Fjern støvdækslet under afspilning.
• Når du sætter støvlåget i, skal du undgå, at spidsen af hængslerne rammer og beskadiger hovedenheden.

■ Installationsbemærkninger

• Før du flytter enheden, skal du slukke for enheden, trække stikket ud af stikkontakten og frakoble alle tilsluttede enheder.
• Sørg for at enheden ikke udsættes for direkte sollys, støv, fugt og varme fra radiatorer og lignende.
• Denne enhed kan modtage interferens fra en radio, hvis der er én i nærheden. Hold enheden i så lang afstand som muligt fra radioen.
• Installer ikke enheden på en varmekilde.
• Undgå et sted med store temperatursvingninger.
• Undgå et sted med hyppig kondens.
• Undgå et ustabilt sted.
• Læg ikke nogen genstande på denne enhed.
• Installer ikke enheden i et lukket rum, såsom en boghylde.
• Installer enheden på tilstrækkelig afstand fra vægge eller andre enheder for at sikre effektiv varmeafledning fra enheden.
• Sørg for, at installationsstedet er tilstrækkelig stærkt til at modstå den samlede vægt af enheden og systemet. (⇒ 23)
• Bemærk, at enheden kan blive beskadiget af cigaretrøg eller fugt fra en ultrasonisk luftfugter.

Kondensation

Tænk på, hvad der sker, når man tager en kold flaske ud fra et køleskab. Hvis du lader flasken stå i rummet i et stykke tid, vil dugdråber dannes på flaskens overflade. Dette fænomen kaldes "kondens".

Hurtige temperaturændringer (forårsaget ved at enheden flyttes fra et varmt sted til et koldt sted eller omvendt, hurtig nedkøling eller opvarmning, eller direkte udsættelse for nedkølet luft)

◇ Høj luftfugtighed i et rum med meget damp osv.

◇ Regntid

- Kondens kan beskadige enheden. Hvis det er sket, skal du slukke for enheden og lade den stå, indtil den tilpasser sig den omgivende temperatur (ca. 2 til 3 timer).

Justering

Vandret balance Nåletryk

Forberedelse

• Først skal du fjerne støvlåget.
• Fjern nålebeskytteren (⇒ 18), pas på ikke at beskadige nålen og frigør armlåsen.

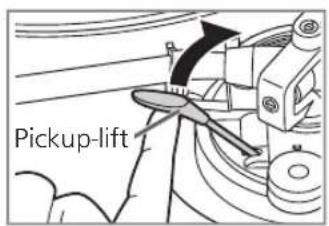

• Sænk pickup-liften.
• Drej antiskating-kontrollen til "0".

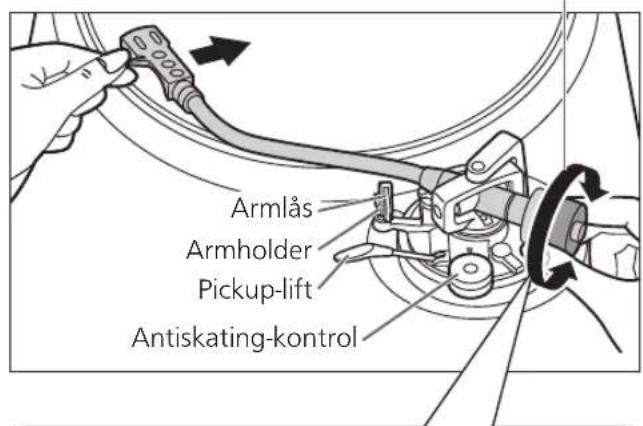

1 Frigør tonearmen fra armholderen, og juster tonearmens vandrette balance ved at dreje kontravægten.

Hold tonearmen og drej kontravægten i pilens retning for at justere balancen, indtil armen er vandret.

• Vær forsigtig, så nålen ikke kommer

til at støde mod pladetallerkenen eller hovedenheden.

Kontravægt Hold her for at dreje

Armlås Armholder Pickup-lift Antiskating-kontrol

Afbalanceret og tonearmen er parallel med pladetallerkenen.

Kontravægten er for langt frem.

Kontravægten er for langt tilbage.

Forberedelse

- Før tonearmen tilbage til armholderen og gør den fast med armlåsen.

1 Drej på nåletryksindstillingen, indtil "0" peger mod midterlinien på den bageste del af tonearmen.

- Hold på kontravægten, mens du gør dette.

Nåletryksindstilling

Kontravægt Midterlinie Armlås

NB

• Nåletryk for den medfølgende pickup: 1,8 - 2,2 g (2,0 g standard)
• Ved anvendelse af en pickup, der forhandles separat, se brugervejledningen til din pickup for det korrekte nåletryk.

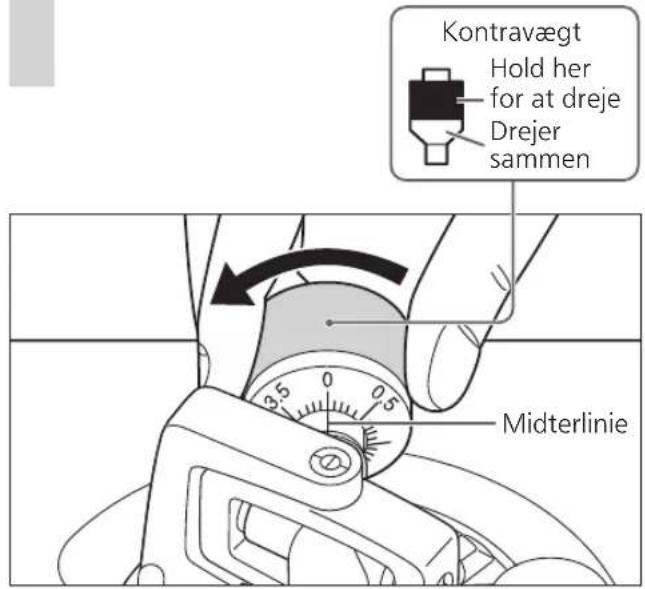

2 Drej kontravægten og indstil nåletrykket, til det svarer til det korrekte tryk for pickup'en.

• Nåletryksindstillingen drejer sammen med kontravægten.
• Drej den indtil midterlinien peger på det korrekte nåletryk.

Kontravægt Hold her for at dreje Drejer sammen Midterlinie

Antiskating

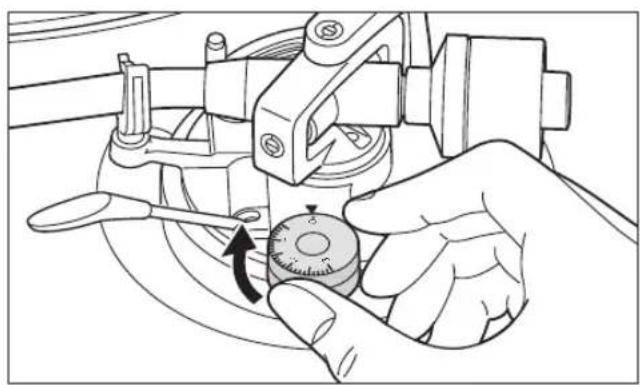

1 Drej antiskating-kontrollen således, at den stilles på samme værdi som nåletrykskontrollen.

Foretag kun denne justering, hvis den pickup, du bruger, gør det nødvendigt.

Forberedelse

- Læg en plade på pladespilleren.

1 Frigør armlåsen.

Armlås

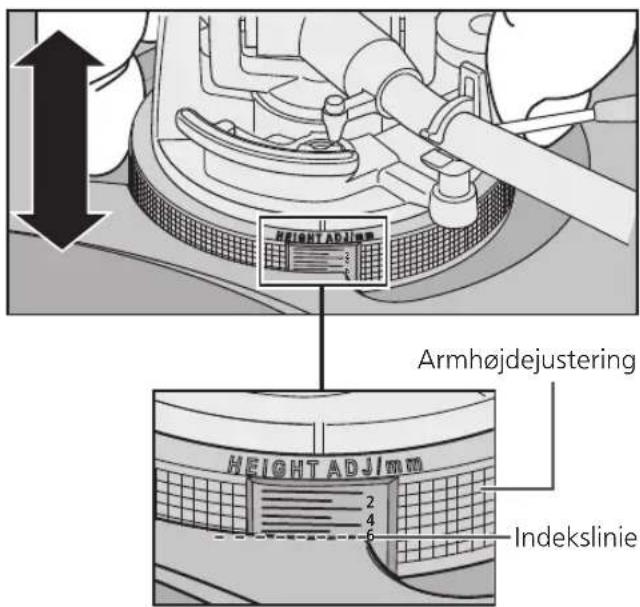

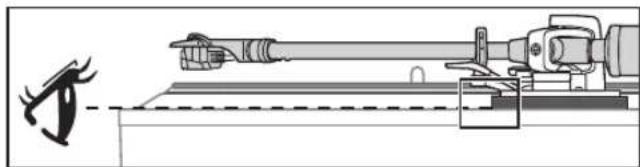

2 Juster højden med armhøjdejustering.

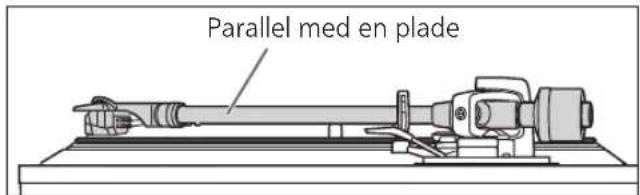

Juster armhøjden indtil tonearmen er parallel med pladen.

① Brug tabellen nedenfor som reference for at finde det korrekte positionsmærke for højden på din pickup.

	Pickup-højde (H) i mm	Armhøjde-position
	14	0
	15	1
	16	2
	17	3
	18	4
	19	5
	20	6

- Højde på den medfølgende pickup H = 17,2. (mm)

(Armhøjde-position : 3,2)

② Drej armhøjdejustering indtil positionsmærket passer sammen med indekslinien. Armhøjdejustering er graderet fra 0 til 6 mm.

- Når du kontrollerer indekslinjen på Armhøjdejustering, skal du kontrollere med øjnene på samme niveau.

Når du ikke kender pickup'ens højde (H), eller når du ikke anvender det medfølgende pickup-hus

Så sæt nålen ned på en plade og justér armhøjden, indtil tonearmen og pladen er parallelle.

- Hvis pickup'ens højden (H) er for lille til at gøre dem parallelle med hinanden, skal du tilføje et "afstandsstykke til pickup" (medfølger ikke).

Parallel med en plade

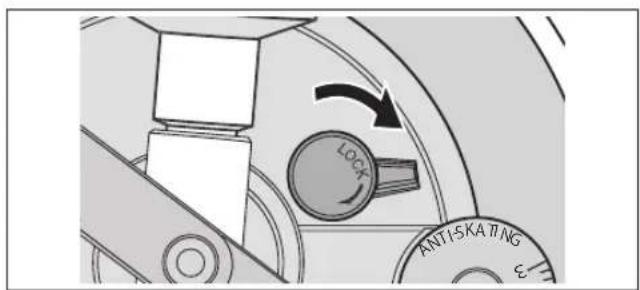

3 Når justering af armhøjden er færdig, skal tonearmen gøres fast ved at dreje armlås-grebet.

- Sørg for at dreje armlåsens greb hen for enden som vist i figuren nedenfor. Du skal muligvis lægge nogle kræfter i, när du gør det.

LOCK ANTISKATING

Bemærk

• Pas på ikke at skade nålespidsen.
• Brug ikke produktet med armlåsen frigivet.
• For finjustering skal du anvende et nivellerinstrument (medfølger ikke) til at justere armens højde, så pickup'en bliver parallel med en plade.

Lift-højde

Foretag en justering i henhold til den pickup som bruges, hvis det er nødvendigt.

Forberedelse

• Læg en plade på pladespilleren.
• Fjern nälebeskytteren (⇒ 18), pas på ikke at beskadige nålen og frigør armlåsen.
• Løft pickup-liften og før tonearmen ind over pladen.

1 Kontrollér armlift-højden (afstanden mellem nålespidsen og pladens overflade). Hvis der er behov for justering, gå til trin 2.

- Armlift-højden er fabriksjusteret til 8 til 13 mm.

8~13 mm

2 Før tonearmen tilbage til armholderen, klem den fast med armlåsen, og mens du holder den nede med fingeren, skal du dreje på skruen for at justere højden.

• Drej skruen med uret for at sænke liften.
• Drej skruen mod uret for at hæve liften.

Armlift Lift- skrue Armlås

Afspilning af plader

Forberedelse

*1 Læg en plade (medfølger ikke) på pladespilleren.
*2 Fjern nålebeskytteren og frigør armlåsen.

1 Tryk på [∅] for at tænde for enheden.

Stroboskoplyset tændes. 33-1/3 rpm vælges automatisk, og indikatoren [33] lyser.

∅/1

33 45 78 Indikator

2 Tryk på [START-STOP]. Pladetallerkenen begynder at rotere.

START·STOP 33

Bemærk

- Tryk ikke på [START-STOP], när pladetallerkenen er fjernet.

Hvis du utilsigtet er kommet til at trykke på [START-STOP]

- Indikatoren for knap til valg af hastighed ([33] eller [45]) begynder at blinke.

Hvis den blinker, skal du trykke på [∅/] for at slukke for enheden, montere pladetallerkenen og derefter trykke på [∅]igen for at tænde for enheden.

- Slå enheden til eller fra med lydstyrkeknappen på den tilsluttede enhed indstillet til minimum.

Centeraksel 1 2 3 · 4 Knapper til hastighedsvalg Indikatorer *1 *2 *2

Hold fast i begge sider af nålebeskytteren, så den flugter med den forreste del af pickuppen, og montér den ved at skubbe den langsomt, mens du passer på ikke at beskadige nålen.

Pickup Nålebeskytteren

3 Løft pickup-liften og før tonearmen ind over pladen.

• Pickuppen løftes op fra pladen.
• For at starte afspilning igen, skal du sænke pickup-liften.

Når pladen er slut

① Når du har løftet pickup-liften for at sætte tonearmen tilbage i armholderen, skal du sænke den helt.
② Tryk på [START-STOP]. Den elektroniske bremse standser pladetallerkenen blidt.
③ Tryk på [∅] for at slukke for enheden.
④ Lås tonearmen med armklemmen.
⑤ Sæt nålebeskytteren på igen (for at beskytte nålespidsen).

■ Funktion for automatisk hævning

Denne funktion løfter automatisk tonearmen efter endt afspilning af en plade.

Det forhindrer, at det sidste lydspor bliver afspillet gentagne gange.

(Det stopper ikke pladetallerkenens rotation). Denne funktion kræver, at følgende indstilling bliver aktiv. Indstilling: Med enheden slukket skal du indstille kontakten til automatisk hævning på bagsiden til "TIL". (Fabriksindstillingen er "TIL").

- Efter en automatisk hævning skal du sørge for at udføre trin ① til ⑤, der er beskrevet ovenfor i "Når pladen er slut".

Bemærk

• Alt efter pladen kan det tage et stykke tid (ca. 60 sekunder) efter endt afspilning, før den automatiske hævning sker, eller det kan ske, mens pladen stadig afspilles. Hvis tonearmen hæves under afspilning, skal du indstille kontakten til automatisk hævning til "FRA".
• Funktionen for automatisk hævning fungerer muligvis ikke normalt. For normal drift af funktionen for automatisk hævning skal pickup-liften sænkes helt, når tonearmen er sat tilbage i armholderen efter endt afspilning.

L R HONO OUT OFF ON AUTO LIFT UP — Kontakt til automatisk hævning

■ Afspilning af EP-plader

• Tryk på hastighedsknap [45] ([45] tændes).
• Sær EP-adapteren på centerakslen.

■ Afspilning af SP-plader

- Tryk samtidig på begge hastighedsknapper [33] og [45] (78 rpm: [33] og [45] tændes).

■ Hvis bruger en pladestabilisator (ikke inkluderet)

• Se betjeningsvejledningen for optagestabilisatoren.
• Maksimal vægt: 1 kg

Vedligeholdelse

■ Regelmæssig vedligeholdelse

Hold nälen og pladerne rene.

• Tag pickup-huset med pickup'en af og rengør nålespidsen med en blød børste. Børst indefra og udefter til spidsen.
• Brug en pladerenser til at holde dine plader rene.

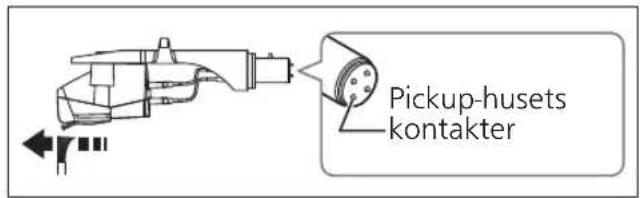

Pickup-husets kontakter

Aftør pickup-husets kontakter med en blød klud og sæt huset tilbage på tonearmen.

Skru ned for forstærkerens lydstyrke, eller sluk for forstærkeren, før du monterer eller afmonterer pickup-huset.

Dine højttalere kan tage skade, hvis pickuphuset afmonteres, mens der er skruet op for lyden.

■ Rengøring af støvlåg og kabinet

Tør støvlåget og kabinettet med en blød klud.

Rør ikke pladespillerens basisplade under rengøring. Ellers virker afspilleren muligvis ikke.

Hvis delene er meget snavset, kan du vride en våd klud hårdt til at tørre snavset af, og derefter tørre delene med en blød klud.

• Anvend ikke opløsningsmidler inklusive rensebenzin, fortynder, alkohol, rengøringsmidler til køkkenet, kemiske tørreklude osv., fordi dette kan deformere kabinettet eller medføre at overfladebehandlingen skaller af.
• Lad være med at aftørre støvlåget, mens du spiller en plade.
  Dette kan forårsage statisk elektricitet. Denne statiske elektricitet kan forårsage at tonearmen trækkes mod støvlåget.

■ Flytning af enheden

Pak enheden ned i den originale emballage. Opbevar emballagen, når du har taget varerne ud af den.

Gør således, hvis du ikke længere har emballagen:

• Tag pladetallerkenen og plademåtten af og pak dem omhyggeligt ind.
• Fjern pickup-huset og kontravægten fra tonearmen og pak dem omhyggeligt ind.
• Før tonearmen tilbage til armholderen og gør den fast med tape.
• Pak omhyggeligt hovedenheden ind i et tæppe eller kraftigt papir.

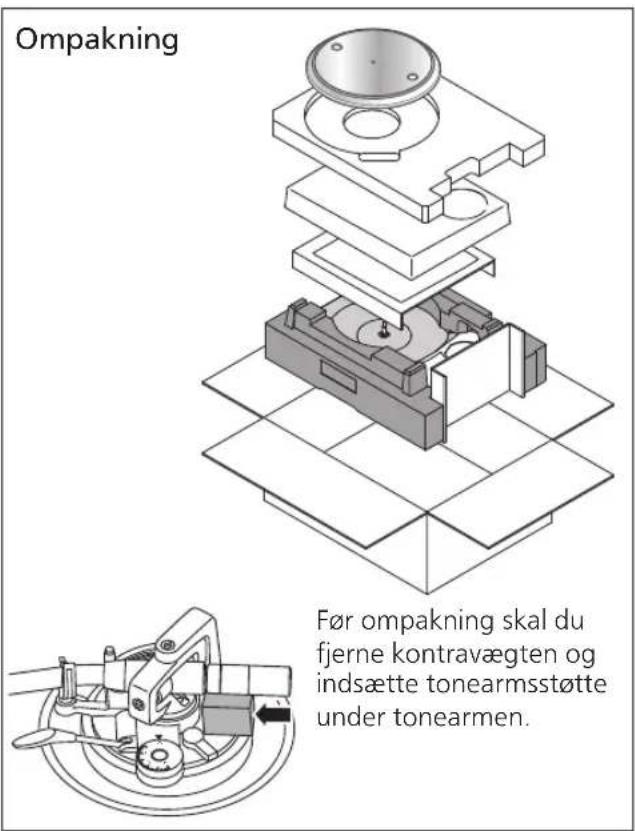

Ompakning Før ompakning skal du fjerne kontravægten og indsætte tonearmsstøtte under tonearmen.

■ WEEE-symbolet

Bortskaffelse af produktet uden for EU-landene

Dette symbol er kun gyldigt indenfor EU.

Kontakt din kommune eller din forhandler for at bekræfte den rigtige måde til bortskaffelse.

Udskiftning af pickuppen

Pickuppen kan udskiftes med én efter dit ønske.

• Brug en flad miniskruetrækker (4 mm), der fås i handelen.
• Pas på ikke at røre ved nålespidsen.

3 Fjern ledningerne fra udgangene.

- Pas på ikke at ødelægge ledningerne.

Låsering Pickup-hus Pickup Skrue til pickup Tilledning

Montering af pickup'en

1 Montér en pickup (købes separat i forretning) midlertidig.

Følg instruktionerne for pickuppen, der skiftes ud med, for at montere den korrekt i pickup-huset, og spænd skruerne let.

• Hvis monteringsskruerne er inkluderet i pickup, skal du anvende dem.
• Ved afspilning af SP-plader skal du anvende en pickup til SP-plader.
• Brug en flad miniskruetrækker (4 mm), der fås i handelen.
• Pas på ikke at røre ved nålespidsen.

(Eksempel) Skrue til pickup Pickup-hus Tilledning Skiver Pickup Nål Møtrikker Kontakt (Tilledning) (Kontakt) Rød → R+ (Rød) Grøn → R- (Grøn) Hvid → L+ (Hvid) Blå → L- (Blå)

2 Justér pickup'ens overhæng.

① Flyt pickup'en for at justere udhænget således, at spidsen af nålen er 52 mm fra monteringssiden på pickup-huset som vist på nedenstående figur.

③ Spænd pickup'ens skrue.

- Pas på ikke at lade pickup'en glide ud af sin plads.

Montering af pickup-huset

3 Montér pickup-huset med påsat pickup på tonearmen. Hold pickup-huset vandret og stram låseringen.

- Opbevar fjernede skruer, skiver og møtrikker på en sådan måde, at de ikke bliver væk.

Fejlfindingsoversigt

Fejlfinding – Udfør kontrollerne nedenfor, før du anmoder om service. Kontakt din forhandler, hvis du er i tvivl om nogen af kontrolpunkterne eller hvis afhjælpningsforanstaltningerne i oversigten ikke løser problemet.

Ingen strøm.

• Er netledningens stik sat i en stikkontakt? →Sæt netstikket helt i. (⇒ 12)

Der er strøm, men ingen lyd. Lyden er svag.

- Er tilslutningerne til forstærkerens/modtagerens PHONO-indgange korrekte? →Tilslut PHONO-kablet til forstærkerens PHONO-indgangsterminaler. (⇒ 12)

Lyden i venstre og højre kanal er ombyttet.

• Er stereo-signalkablet rigtigt forbundet til forstærkeren eller receiveren? →Kontrollér alle tilslutningerne. (→ 12)
• Er pickup-husets tilledninger tilsluttet korrekt til pickup-kontakterne? →Kontrollér alle tilslutningerne. (⇒ 21)

Brum eller støj under gengivelse.

• Er der andet udstyr eller netledninger i nærheden af stereo-signalkablet? →Hold andet udstyr og netledninger borte fra dette apparat.
• Er stelledningen tilsluttet? →Kontrollér af stelledningen er korrekt tilsluttet. (⇒ 12)

Indikatoren på knappen til hastighedsvalg [33] eller [45] blinker.

① Tryk på [∅til OFF.
② Træk strømstikket ud, vent i tre sekunder eller længere, og sæt derefter stikket i igen.
③ Tryk på [∅] for at tænde for enheden, og tryk på [START-STOP] for at dreje pladetallerkenen.

- Hvis indikatoren på knappen til hastighedsvalg blinker igen, skal du kontrollere, hvilken én af dem der blinker og kontakte vores servicerepræsentant.

Specifikationer

Generelt
Strømforsyning 11	0 - 240 V vekselstrøm,50/60 Hz
Effektforbrug 8,0 W (tændt)Ca. 0,2 W (slukket)
Mål(B×H×D)	453 x 169 x 372 mm
Vægt Ca. 9,9 k	g
Driftstemperatur 0	°C til +40 °C
Luftfugtighed ved drift	35 % til 80 %Relativ luftfugtighed(uden kondensering)
Pladespiller
Drivsystem Direkte	drift
Motor Børsteløs DC-motor
Pladetallerken Alum	minium trykstøbtDiameter: 332 mmVægt: Ca. 2,0 kg(inkl. en gummimåtte)
Omdrejningshastigheder	33-1/3 rpm, 45 rpm, 78 rpm
Startmoment 0,18	N·m (1,8 k g·cm)
Opstart 0,7 s fra stop til 33-1/3 rpm
Bremsesystem Elektronisk bremse
Wow og flutter 0,0	25 % W.R.M.S.

Tonearm
Type Statisk afbalanceret type
Effektiv længde 230 mm
Overhæng 15 mm
Fejlsporingsvinkel Inden for 2° 32'(ved yderrillen på en 30 cm plade)Inden for 0° 32'(ved inderrillen på en 30 cm plade)
Offset-vinkel 22°
Armhøjde-justeringsområde	0 - 6 mm
Nåletryk-justeringsområde	0 - 4 g (direkte aflæsning)
Pickup-husets vægt	Ca. 7,6 g
Anvendelig pickup-egenvægt	5,6 - 12,0 g14,3 - 20,7 g(inklusivepatronhylster)
Pickup-husets tilledningssko	1,2 mm ø 4-polettilledningssko
Pickup-sektion
Type VM-type
Udgangsspænding	4.0 mV (1 kHz, 5 cm/sek.)
Vægt 6.1	g
Nåletryk 1,8 - 2,2	g (2,0 g standard)

Specifikationerne kan ændres uden varsel.

Inleiding

- Sidhänvisningar anges som "(⇒ 00)".

■ Automatisk lyftfunktion
