KÄYTTÖOHJE SL100C PANASONIC

Suoravetoinen levysoitinjärjestelmä

Gramofon Direct Drive

Kiitos tämän tuotteen ostamisesta.

Lue nämä ohjeet huolellisesti ennen tuotteen käyttöä ja säilytä tämä opas myöhempää tarvetta varten.

• Tietoa näissä käyttöohjeissa esiintyvistä kuvauksista
• Sivut, joihin viitataan, ilmaistaan muodossa "(⇒ 00)".
• Esitetyt kuvat saattavat poiketa laitteestasi.

Ominaisuudet

Ytimettömän, erittäin tarkan suoravetomoottorin ansiosta vakaa vääntömomentti ja hyvä luotettavuus.

• Vakaa vääntömomentti saadaan aikaan yhdistämällä pyörittämisen aikana esiintyvää pientä värähtelyä vähentävä ytimetön suoravetomoottori käyttötilaa moottorin toimintatilan mukaan vaihtavaan moottorin ohjaustekniikkaan.
• Erinomaisen suorituskyvyn lisäksi suoravetomoottorin osia ei tarvitse vaihtaa eikä huoltaa.

Erittäin tarkat laakerit erityisen herkkää äänivartta varten

- Kardaanikotelon jousituksella varustetun äänivarren laakerissa käytettävä koneellisesti leikattu tarkkuuslaakeri mahdollistaa parannetun seurannan, jolloin luistaminen on epätodennäköisempää.

Äänivarren automaattisesti nostava automaattinen nostotoiminto

- Laitteessa on automaattinen nostotoiminto, joka nostaa äänivarren automaattisesti ylös levyn päättyessä.

Täydellisen levyjentoistopakkauksen sisältö

- Laadukas VM-tyyppinen äänirasia.

Sisällysluettelo

Ennen käyttöä

Turvallisuusvarotoimet 04

Lisälaitteet 06

Osien nimet 08

Ennen käyttöä

Alkuun pääseminen

Soittimen kokoaminen 10

• Ennen levylautasen asentamista .... 11
• Levylautasen asennus .... 11
• Levysoittimen maton asennus .... 11
• Rasiakelkan kiinnittäminen 11
• Vastapainon kiinnittäminen 11
• Levylautasen irrottaminen 11

Liitännät ja asennus 12

• Liittäminen integroituun vahvistimeen tai osajärjestelmään 12
• Asennus....13
• Asenna pölysuojus .... 13

Säätäminen 14

• Vaakatasapaino 14
- Neulanpaine....14
- Luistovastustus....15
- Äänivarren korkeus 16

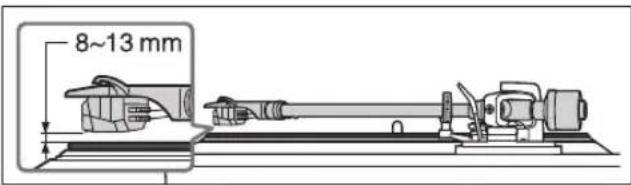

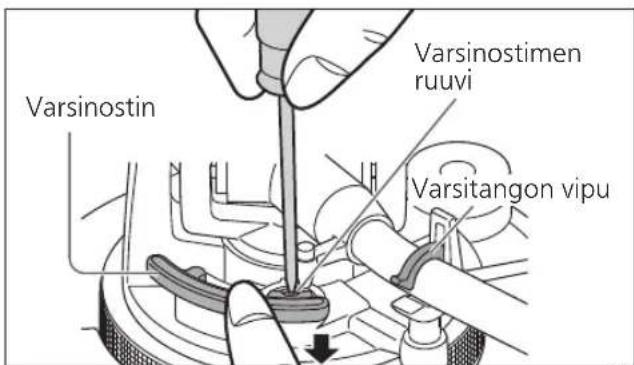

- Varsinostimen korkeus 17

Toistamien

Äänilevyjen soittaminen 18

Toistamien

duolto

Huolto 20

Äänirasian vaihtaminen 21

Vianmääritysopas....22

Tekniset tiedot 23

Huolto

Turvallisuusvarotoimet

VAROITUS VAARA

Laite

• Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,
  -Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille.
  -Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot.
  -Käytä ainoastaan suositeltuja varusteita.
  -Älä poista suojuksia.
  -Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle.
  -Älä anna metalliesineiden pudota laitteen sisälle.
  -Älä laita painavia esineitä laitteen päälle.

Verkkokaapeli

• Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,
  -Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä.
  -Työnnä verkkovirtapistoke kunnollisesti pistorasiaan.
  -Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä.
  -Älä käsittele pistoketta märillä käsillä.
  -Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen.
  -Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa.
• Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta.
• Varmista, että pistokkeen maadoituspiikki on kytketty tiukasti sähköiskujen ehkäisemiseksi.
  -LUOKAN I rakenteella varustetut laitteet on kytkettävä pistorasiaan, jossa on suojaava maadoitus.

Laite

• Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle.
• Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä.
• Tämä laite on tarkoitettu käytettäväksi trooppisissa ilmastoissa.
• Älä laita mitään esineitä laitteen päälle. Laite kuumenee ollessaan päällä.

Sijoitus

• Sijoita laite tasaiselle pinnalle.
• Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, -Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. -Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä. -Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai lialliselle tärinälle.
• Varmista, että sijoituspaikka on riittävän tukeva kestääkseen laitteen painon (⇒ 23).
• Älä nosta tai kanna tätä laitetta pitämällä kiinni sen nupeista. Niin tekemällä voidaan aiheuttaa tämän laitteen kaatuminen sekä henkilövahinkoja tai tämän laitteen toimintahäiriö.
• Pidä piirikortit ja magneettikortit, kuten luottokortit, etäällä levysoittimesta. -Muussa tapauksessa laitteen magneettikenttä voi vahingoittaa piiri- tai magneettikortteja.

Vanhan laitteen hävittäminen

Ainoastaan Euroopan yhteisölle ja maille kierrätysjärjestelmien kanssa

7|P1 WXRWWHHVVD SDNNDXNVHVVD MD WDL VHQ PXNDQD WRLPLWHWWDYLVVD DVLDNLUMRLVVD ROHYK VIXQ VIKN| MD HOHNWURQLLNNDDLWWHLWD HL VDD ODLWWDD WDYDOOLVHQ NRWLWDORXVMlWWHHQ VHNDQ 9DQKRMHQ WXRWWHLGHQ NXQQROOLVWD NIVLWWHO| XXGHOOHHQNlWW| MD NLHUUlW\VWI YDUWHQ ROJ: K(YI) DVLDQPXNDLVHHQ NHU|VSLVWHVHHQ NDQVDOOLVHQ ODLQVIIIGQQ| Q PXNDLVHVVL

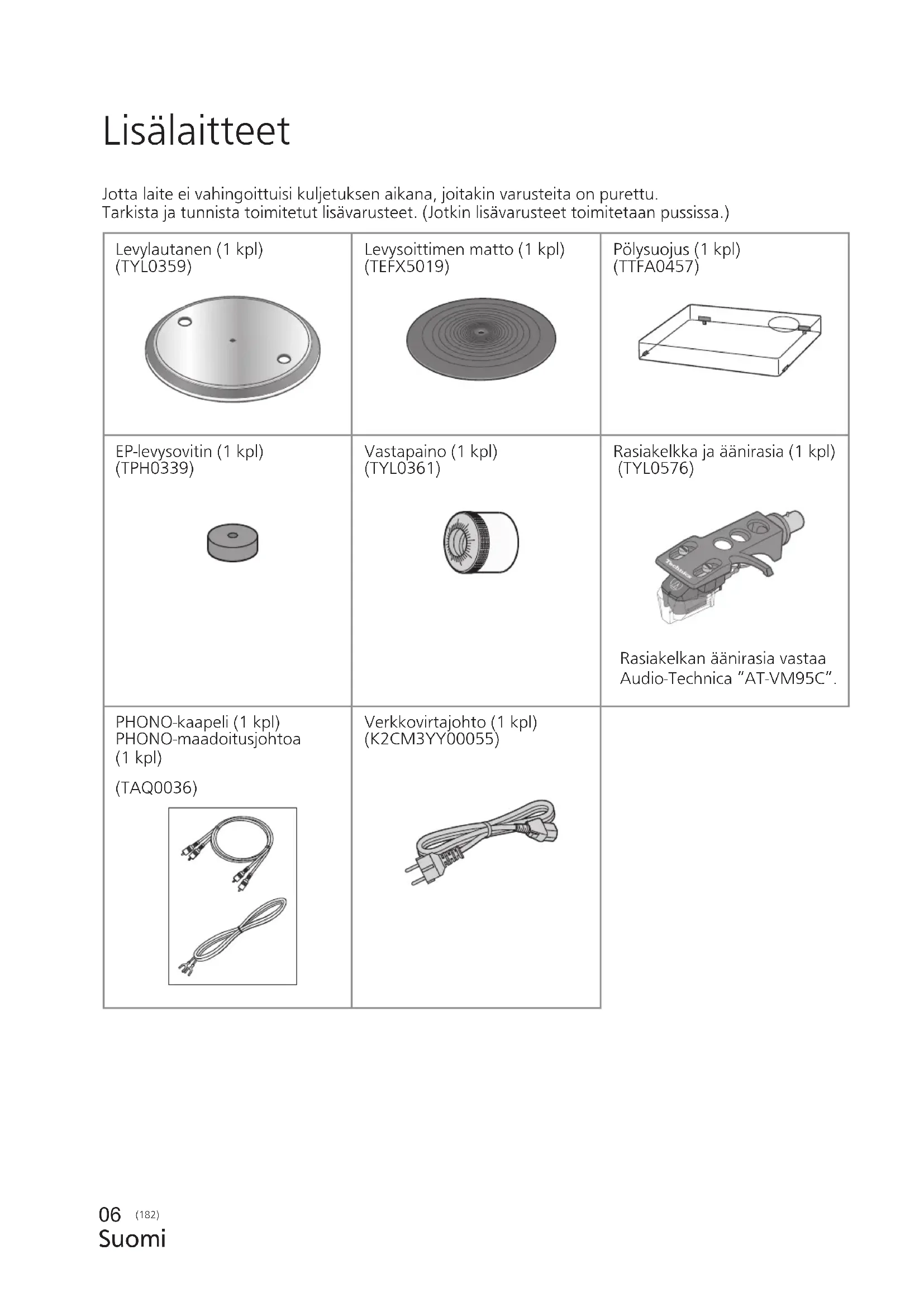

Jotta laite ei vahingoittuisi kuljetuksen aikana, joitakin varusteita on purettu. Tarkista ja tunnista toimitetut lisävarusteet. (Jotkin lisävarusteet toimitetaan pussissa.)

Levylautanen (1 kpl)(TYL0359)	Levysoittimen matto (1 kpl)(TEFX5019)	Pölysuojus (1 kpl)(TTFA0457)
EP-levysovitin (1 kpl)(TPH0339)	Vastapaino (1 kpl)(TYL0361)	Rasiakelkka ja äänirasia (1 kpl)(TYL0576)Rasiakelkan äänirasia vastaaAudio-Technica “AT-VM95C”.
PHONO-kaapeli (1 kpl)PHONO-maadoitusjohtoa(1 kpl)(TAQ0036)	Verkkovirtajohto (1 kpl)(K2CM3YY00055)

• Lisävarusteiden mallinumerot ovat voimassa tammikuusta 2021 alkaen. Tietoja voidaan muuttaa ilman erillistä ilmoitusta.

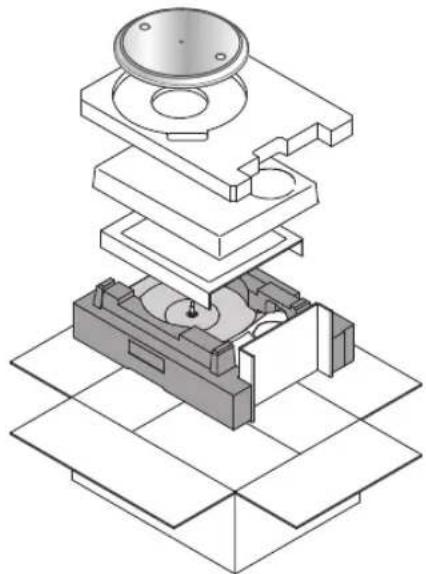

• Säilytä pakkausmateriaalit myöhempää käyttöä varten. Näin levysoitinta voidaan siirtää pitkiäkin matkoja.
• Noudata paikallisia määräyksiä, kun hävität tuotteen.
• Älä käytä muuta kuin mukana toimitettua verkkovirtajohtoa, PHONO-kaapelia ja PHONO-maadoitusjohtoa.
• Pidä äänirasia, mutterit, ruuvit ja aluslevyt lasten ulottumattomissa, jotta he eivät nielisi niitä.
• Neula on kuluva osa. Hanki vaihtoneulaksi Audio-Technica "AT-VMN95C"

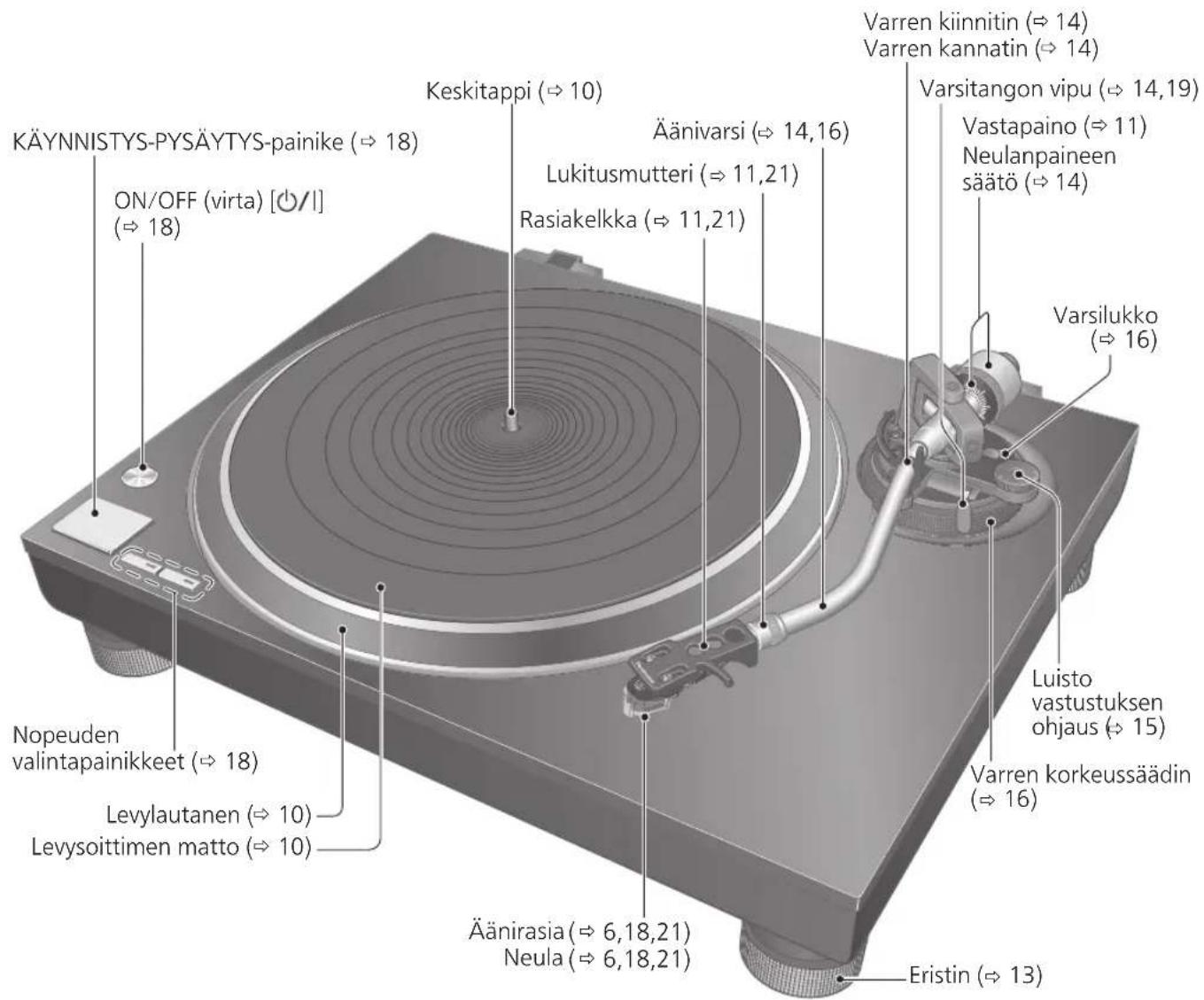

Osien nimet

Numerot, kuten ( 00), osoittavat viitattaviin sivuihin.

Etuosa

KÄYNNISTYS-PYSÄYTYS-painike (⇒ 18) ON/OFF (virta) [Ø/l] (⇒ 18) Nopeuden valintapainikkeet (⇒ 18) Levylautanen (⇒ 10) Levysoittimen matto (⇒ 10) Keskitappi (⇒ 10) Äänivarsi (⇒ 14,16) Lukitusmutteri (⇒ 11,21) Rasiakelkka (⇒ 11,21) Äänirasia (⇒ 6,18,21) Neula (⇒ 6,18,21) Eristin (⇒ 13) Varren kiinnitin (⇒ 14) Varren kannatin (⇒ 14) Varsitangon vipu (⇒ 14,19) Vastapaino (⇒ 11) Neulanpaineen säätö (⇒ 14) Varsilukko Luisto vastustuksen ohjaus (⇒ 15) Varren korkeussäädin (⇒ 16)

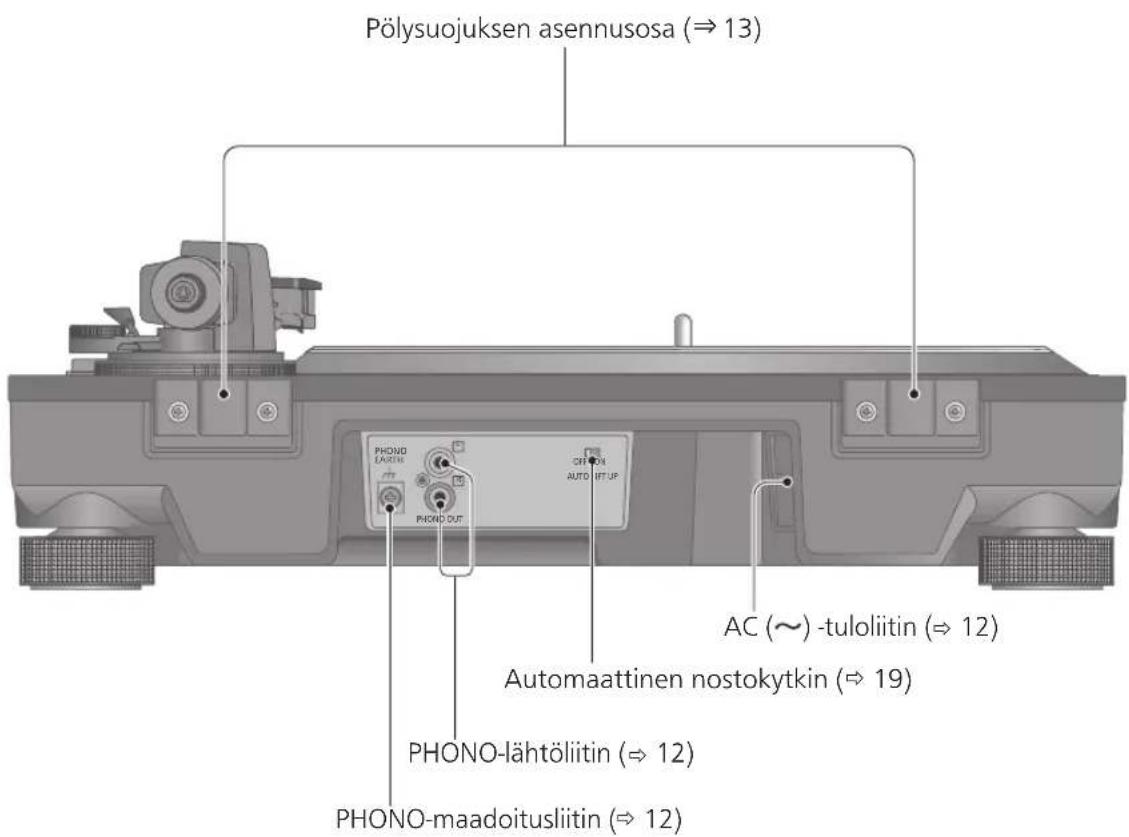

Takaosa

Pölysuojuksen asennusosa (⇒ 13) PHONO EATETIS OR ON AUTO LIT UP PHONO OUT AC (~) -tuloliitin (⇒ 12) Automaattinen nostokytkin (⇒ 19) PHONO-lähtöliitin (⇒ 12) PHONO-maadoitusliitin (⇒ 12)

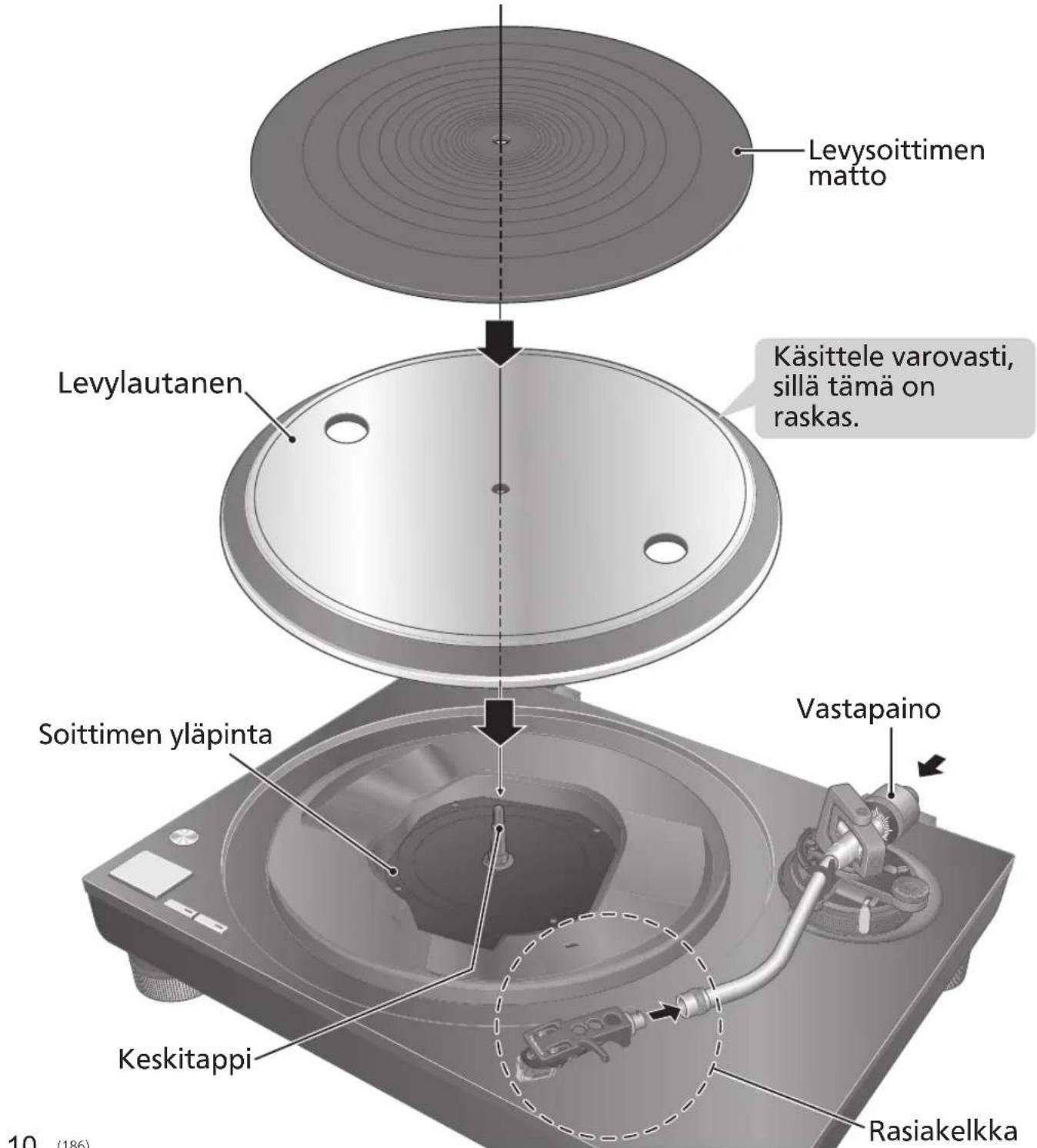

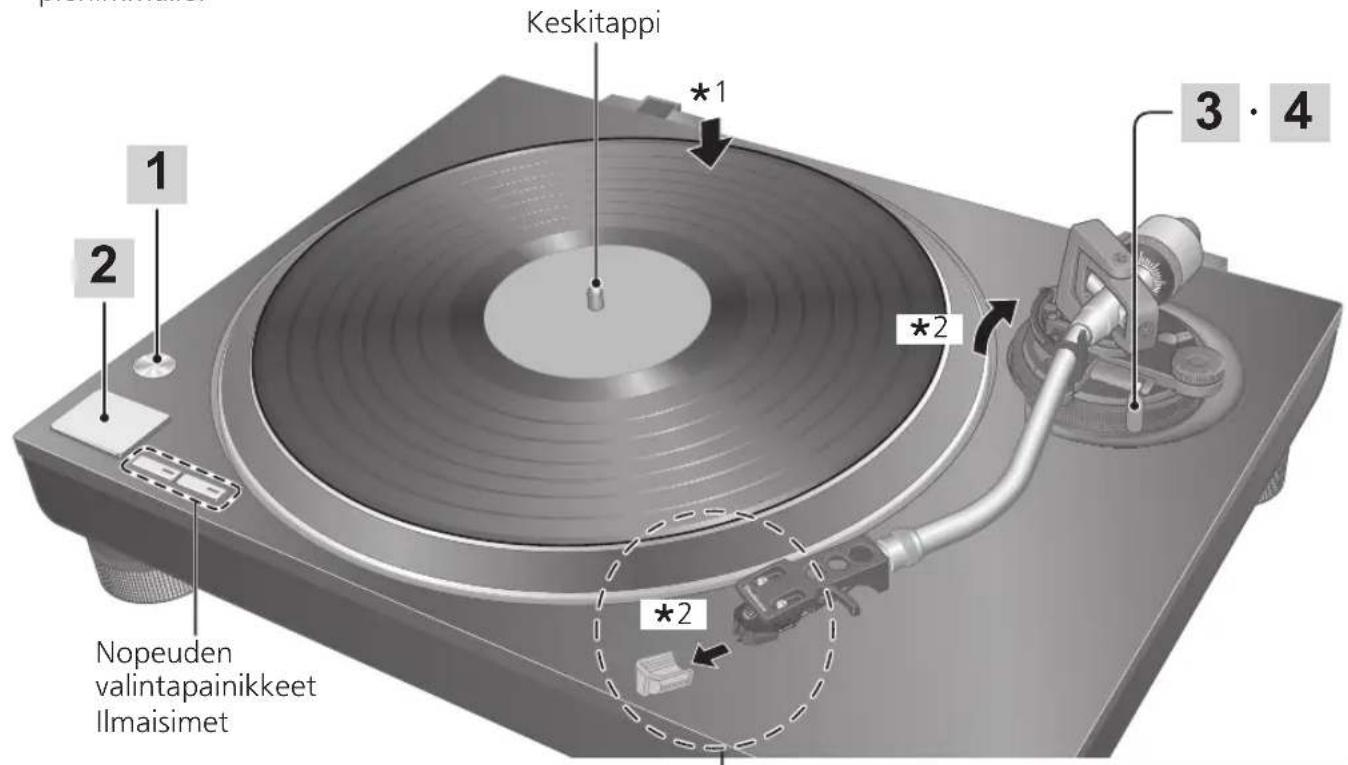

Soittimen kokoaminen

Jotta laite ei vahingoittuisi kuljetuksen aikana, joitakin varusteita on purettu. Kokoa soitin seuraavassa järjestyksessä.

Huomio

• Aseta ennen asentamista neulan suojus neulan ylle neulan kärjen suojaamiseksi (⇒ 18), palauta äänivarsi varren kannattimelle ja kiinnitä se varren kiinnittimen avulla.
• Älä kytke verkkovirtajohtoa, ennen kuin asennus on valmis.
• Levysoittimen asentamisen yhteydessä estä vieraiden materiaalien pääsy rungon ja levylautasen väliin.
• Älä kosketa tai naarmuta soittimen yläpintaa.

Levysoittimen matto Käsittele varovasti, sillä tämä on raskas. Levylautanen Soittimen yläpinta Vastapaino Keskitappi Rasiakelkka 10 (186)

Ennen levylautasen asentamista

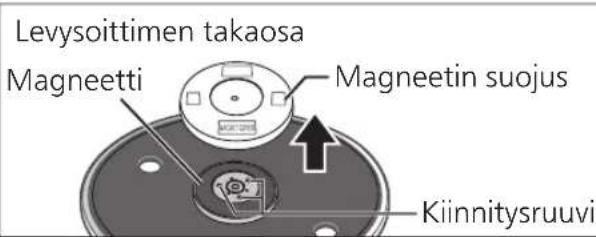

1 Irrota levysoittimen magneetin suojus.

- Levysoittimen takaosassa on magneetti ja sen suojus. Irrota magneetin suojus ennen runkoon asentamista.

Levysoittimen takaosa Magneetti Magneetin suojus Kiinnitysruuvi

Huomio

• Pidä kaikki magneettisesti herkät esineet, kuten magneettikortti ja kello, etäällä magneetista.
• Älä anna levylautasen iskeytyä runkoa vasten tai pudota.
  Suojaa takaosan magneetti pölyltä ja rautajauheelta.
• Älä koske levylautasen kiinnitysruuveihin (kolmessa paikassa). Ilmoitettuja arvoja ei voida taata, mikäli ruuvien asentoa on muutettu.

Levylautasen asennus

2 Aseta levylautanen hitaasti keskustappiin.

Huomio

• Ole varovainen, kun käsittelet levysoitinta, sillä se on raskas.
• Varo sormien jäämistä puristuksiin.
• Pyyhi sormenjäljet tai lika pehmeällä liinalla.

Levysoittimen maton asennus

3 Aseta levysoittimen matto levylautaseen.

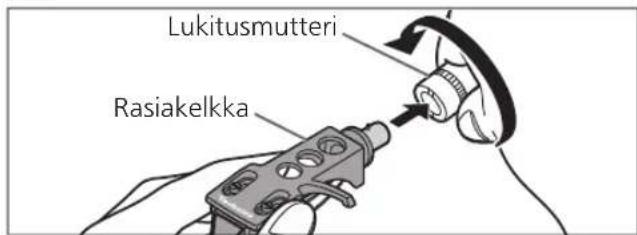

Rasiakelkan kiinnittäminen

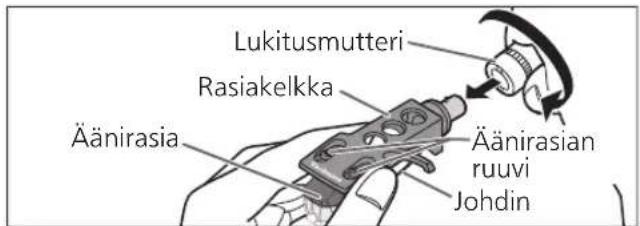

4 Asenna rasiakelkka äänivarteen äänirasian kanssa. Pidä rasiakelkka vaaka-asennossa ja kiristä lukitusmutteri. • Varo koskettamasta neulan kärkeä.

Lukitusmutteri Rasiakelkka

Vastapainon kiinnittäminen

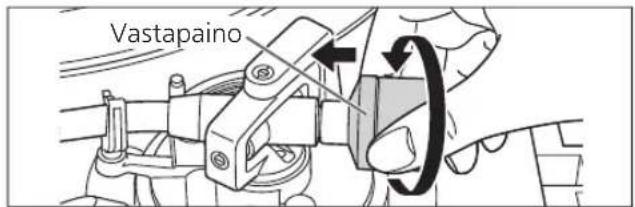

5 Kiinnitä vastapaino äänivarren takaosaan.

Vastapaino

Huomaa

• Vastapainon sisäpuoli on voideltu.

Levylautasen irrottaminen

Laita sormet oikealla olevan kuvan mukaisesti levylautasen kahteen reikään, pidä keskustappi alhaalla ja vedä levyl

Liitännät ja asennus

• Sammuta kaikki laitteet ja irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään liitäntöjä.
• Kytke verkkovirtajohto vasta kun kaikki muut liitännät on tehty.
• Muista kytkeä PHONO-maadoitusjohto. Muuten sähköverkon kohinaa voi esiintyä.
• Katso myös kytkettävän laitteen käyttöohjeita.

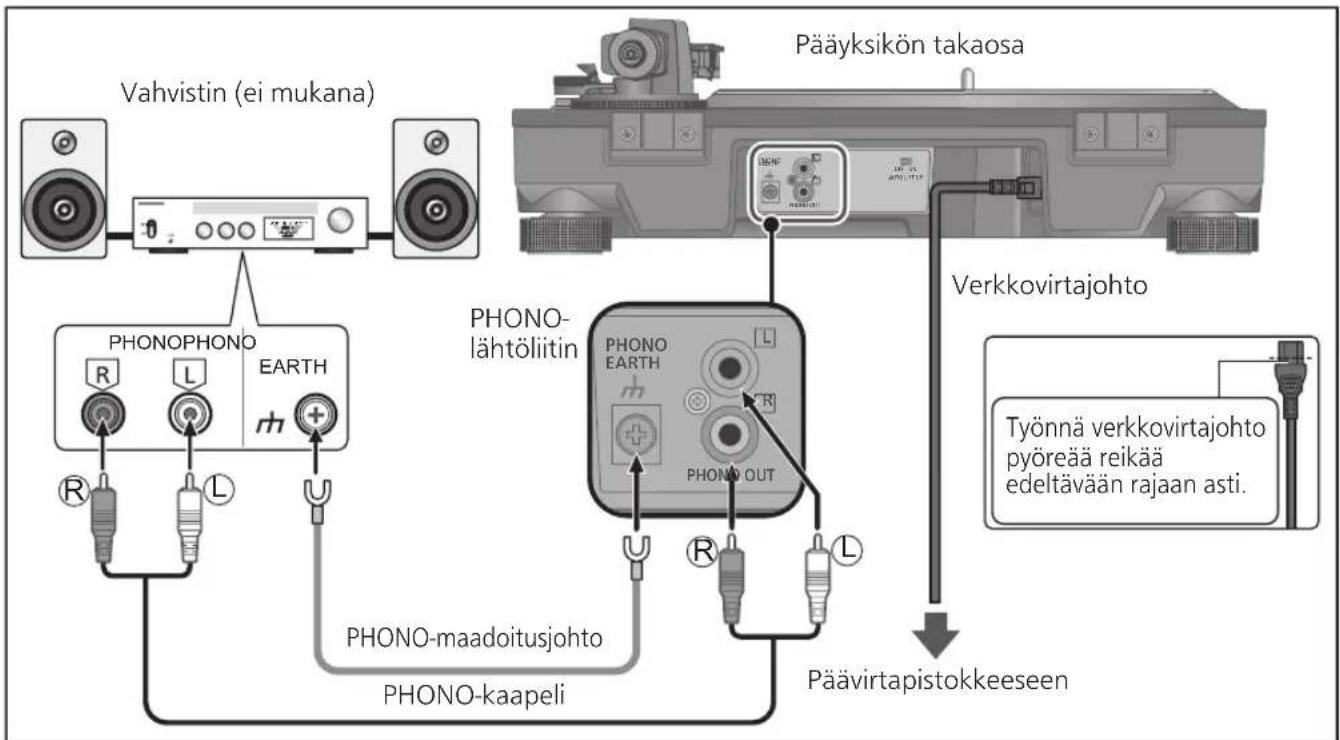

Liittäminen integroituun vahvistimeen tai osajärjestelmään

1 Sammuta levysoitin ja liitetty laite sekä irrota verkkovirtajohto pistorasiasta.
2 Kytke PHONO-johto ja PHONOmaadoitusjohto käytettävän laitteen PHONO-liittimiin.

- Riittävä äänenvoimakkuus ja -laatu saavutetaan vain, jos käytettävässä vahvistimessa on PHONO-tuloliittimet.

3 Kytke verkkovirtajohto.

- Varmista pistorasian wattiluku liitetystä laitteesta ennen sen käyttämistä tässä laitteessa. Katso tämän laitteen virrankulutus teknisistä tiedoista. (⇒ 23)

Vahvistin (ei mukana) Pääyksikön takaosa PHONO- lähtöliitin PHONO- EARTH PHONO-maadoitusjohto PHONO-kaapeli Verkkovirtajohto Työnnä verkkovirtajohto pyöreää reikää edeltävään rajaan asti. Päävirtapistokkeeseen

Huomio

- Kiristä PHONO-maadoitusliitin ristipääruuvitaltalla.

Huomaa

- Valmiustila/päälle-kytkin [⏻/ı]

Siirrä laite toimintatilasta valmiustilaan tai päinvastoin painamalla tätä. Valmiustilassa levysoitin kuluttaa edelleen hieman energiaa.

Poista pistoke pääpistorasiasta, ellet aio käyttää laitetta pitkään aikaan. Sijoita laite niin, että pistoke voidaan helposti poistaa.

Asennus

Asenna laite vaakasuoralle pinnalle, joka on suojattu tärinältä.

Pidä laite mahdollisimman kaukana kaiuttimista.

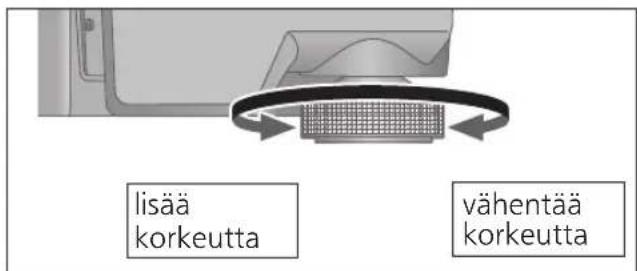

■ Korkeuden säätäminen laitteen saamiseksi vaakatasoon

lisää korkeutta vähentää korkeutta

Nosta pääyksikköä kääntääksesi eristeitä ja säätääksesi korkeutta.

• Myötäpäivään: vähentää korkeutta.
  • Vastapäivään: lisää korkeutta.

Huomio

- Älä käännä eristimiä liian pitkälle. Tällöin ne saattavat lähteä irti tai vahingoittua.

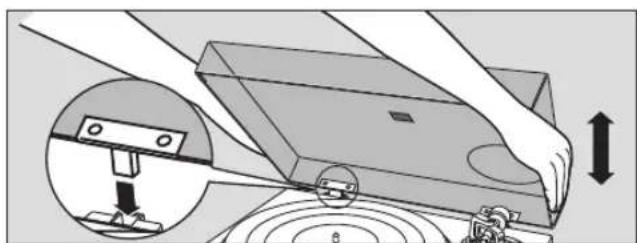

Asenna pölysuojus

1 Pidä pölysuojusta molemmin käsin ja aseta se soittimen pölysuojuksen asetusosiin (⇒ 9).

- Poistaaksesi pölysuojuksen pidä se auki ja nosta sitä suoraan ylöspäin.

• Aseta äänivarsi takaisin varren kannattimeen ja asenna se varren kiinnittimeen ennen kuin kiinnität tai irrotat pölysuojuksen.
• Poista pölysuojus soittaessasi levyjä.
• Pölysuojusta asetettaessa älä anna saranoiden kärkien koskettaa ja vahingoittaa soittimen runkoa.

■ Huomautuksia asennuksesta

• Ennen levysoittimen siirtämistä sammuta levysoitin, irrota pistoke pistorasiasta ja irrota kaikki liitetyt laitteet.
• Varmista, ettei laite altistu suoralle auringonvalolle, pölylle, kosteudelle eikä lämmityslaitteen lämmölle.
• Tämä laite saattaa saada häiriötä radiosta, jos sellainen on lähellä. Pidä laite mahdollisimman kaukana radiosta.
• Älä asenna laitetta lämmönlähteen päälle.
• Vältä paikkoja, joissa on suuria lämpötilan vaihteluita.
• Vältä paikkaa, jossa esiintyy usein kondensaatiota.
  • Vältä epävakaata paikkaa.
• Älä laita esinettä laitteen päälle.
• Älä asenna laitetta rajattuun tilaan, kuten kirjahyllyyn.
• Asenna laite seinistä tai muista laitteista hyvin etäällä olevaan paikkaan varmistaaksesi tehokkaan lämpösäteilyn laitteen sisältä.
• Varmista, että asennuspaikka on riittävän vahva kestämään laitteen ja järjestelmän kokonaispainon. (⇒ 23)
• Huomaa, että laite saattaa vahingoittua tupakansavusta tai ultraääni-ilmankostuttimen kosteudesta.

Kondensaatio

Ajattele kylmän pullon pois ottamista jääkaapista. Jos jätät sen huoneeseen joksikin aikaa, kastepisaroita muodostuu pullon pinnalle. Tätä ilmiötä kutsutaan "kondensoitumiseksi".

- Kondensaatiota aiheuttavia olosuhteita

◇ Nopea lämpötilan muutos (jonka aiheuttaa siirtyminen lämpimästä paikasta kylmään paikkaan tai päinvastoin, nopea jäähdytys tai lämmitys tai suora altistuminen jäähdytetylle ilmalle)

◇ Korkea ilmankosteus huoneessa, jossa on paljon höyryä jne.

◇ Sadekausi

- Kondensaatio voi vahingoittaa laitetta. Jos sitä on tapahtunut, sammuta laite ja anna sen olla, kunnes se mukautuu ympäristön lämpötilaan (noin 2–3 tuntia).

Säätäminen

Vaakatasapaino Neulanpaine

Valmistelu

• Poista ensin pölysuojus.
• Poista neulan suojus (⇒ 18) varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.

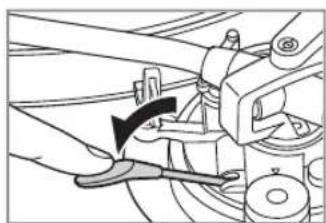

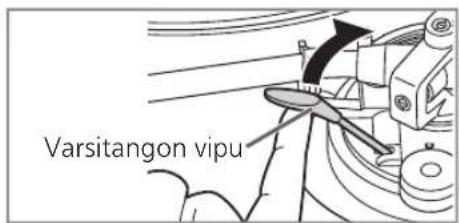

  • Laske varsitangon vipu.
• Käännä luistovastustuksen ohjaus kohtaan "0".

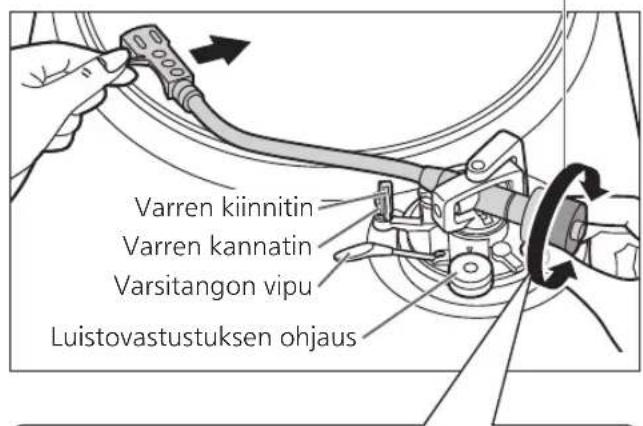

1 Vapauta äänivarsi varren kannattimesta ja säädä vaakatasapainoa kääntämällä vastapainoa.

Pidä äänivarresta kiinni ja käännä vastapainoa nuolen suuntaan säätääksesi tasapainoa, kunnes varsi on suunnilleen vaakasuorassa.

- Huolehdi, ettei neulan kärki kosketa levylautasta tai pääyksikköä.

Vastapaino Pidä tästä kiinni kääntääksesi

Varren kiinnitin Varren kannatin Varsitangon vipu Luistovastustuksen ohjaus

Tasapainotettu ja äänivarsi on yhdensuuntainen levylautasen kanssa.

Vastapaino on liian pitkällä edessä.

Vastapaino on liian takana.

Valmistelu

- Aseta äänivarsi takaisin varren kannattimeen ja asenna se varren kiinnittimeen.

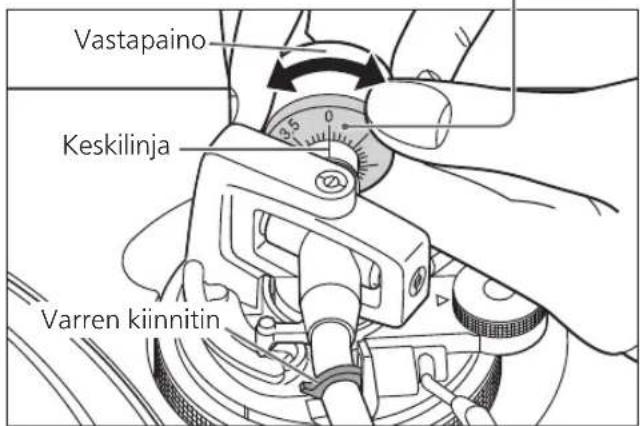

1 Käännä neulanpaineen säätöä, kunnes "0" tulee äänivarren takaosan keskilinjaan.

- Pidä vastapainoa paikallaan tätä tehdessäsi.

Neulanpaineen säätö Pidä tästä kiinni kääntääksesi

Vastapaino Keskilinja Varren kiinnitin

Huomaa

• Mukana toimitettavan äänirasian neulanpaine: 1,8–2,2 g (vakiona 2,0 g)
• Käytettäessä erikseen myytävää äänirasiaa katso sopiva neulapaine kyseisen äänirasian käyttöoppaasta.

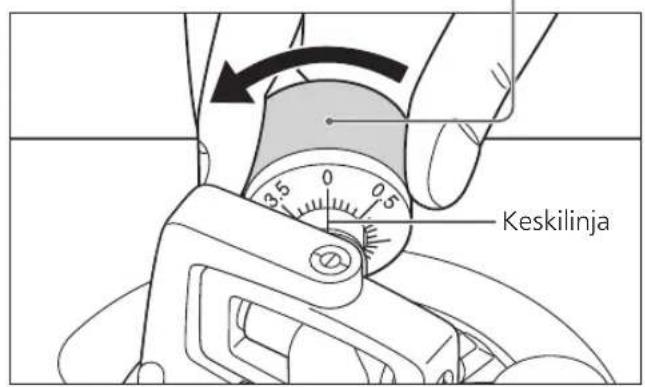

2 Käännä vastapainoa säätääksesi sopivan neulanpaineen äänirasialle.

• Neulanpaineen säätö kääntyy yhdessä vastapainon kanssa.
• Käännä, kunnes keskilinja osoittaa sopivaan neulanpaineeseen.

Vastapaino Pidä tästä kiinni kääntääksesi Kääntyy yhdessä

Keskilinja

Luistovastustus

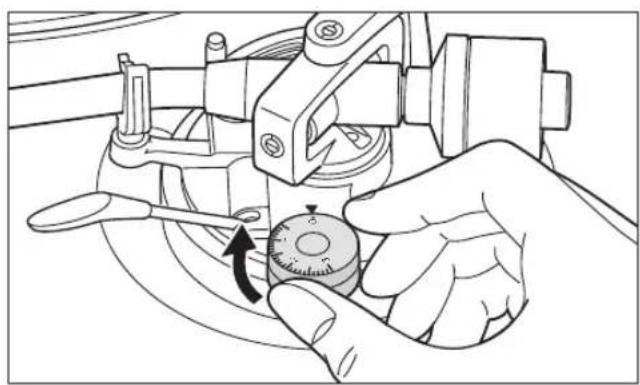

1 Käännä luistovastustuksen ohjausta säätääksesi sen samaan arvoon kuin neulanpaineen säädön kanssa.

- Säädä sivuttaisvedon poistin kohtaan "3", kun neulanpaine on 3 g tai sen yli.

Säätäminen (jatkuu)

Äänivarren korkeus

Tee tämä säätö vain, jos käyttämäsi äänirasia tekee sen tarpeelliseksi.

Valmistelu

- Laita äänilevy levylautaselle.

1 Vapauta varsilukko.

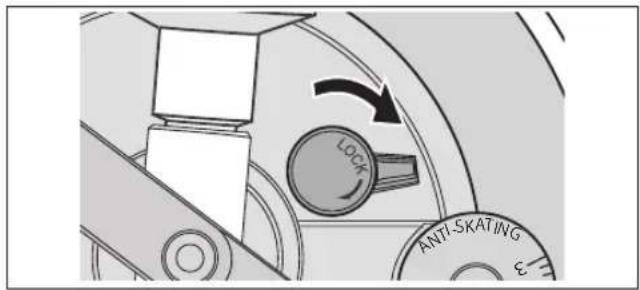

Varsilukko

(Vapautettu) (Lukittu) LOCK

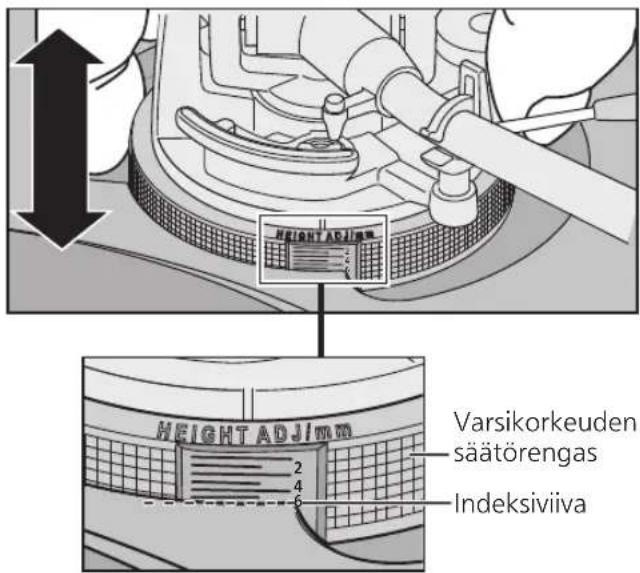

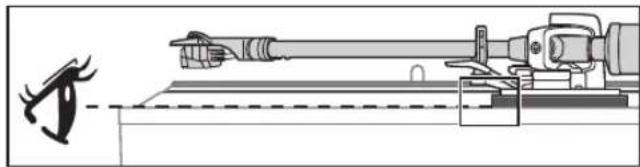

2 Säädä korkeutta varren korkeussäädin.

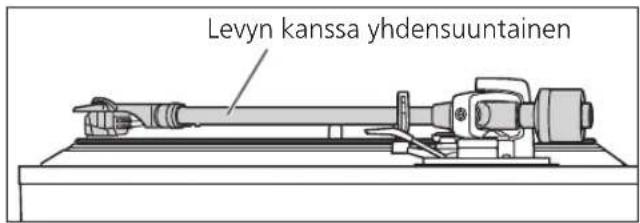

Säädä varren korkeutta, kunnes äänivarsi on yhdensuuntainen äänilevyn kanssa.

① Käytä alla olevaa kaaviota viitteenä löytääksesi sopivan paikkamerkin äänirasian korkeudelle.

(Mukana toimitettua rasiakelkkaa varten)

	Äänirasian korkeus (H) millimetreinä	Korkeus säätökohtaan
	14	0
	15	1
	16	2
	17	3
	18	4
	19	5
	20	6

- Toimitettavan äänirasian korkeus H = 17,2 (mm)

(Korkeus säätökohtaan : 3,2)

② Tartu varren korkeussäätimeen ja kohdista paikkamerkki indeksiviivan kanssa työntämällä sitä ylös- tai alaspäin. 0–6 mm on merkitty varren korkeussäädin.

HEIGHT ADJ/mm 2 4 6 Varsikorkeuden sätörengas Indeksiviiva

- Tarkasta varren korkeussäädin indeksiviiva katsomalla samalta tasolta.

Kun äänirasian korkeutta ei tiedetä (H) tai kun mukana toimitettua rasiakelkkaa et käytetä

Poista neulan suojus varoen vahingoittamasta neulaa ja vapauta varren kiinnitin. Laske varsitangon vipu, aseta neula äänilevylle ja säädä korkeussäätöä, kunnes äänivarsi ja äänilevy ovat yhdensuuntaisesti.

- Jos äänirasian korkeus (H) ei riitä yhdensuuntaistamiseen, käytetään äänirasiavälikettä (ei kuulu toimitukseen).

Levyn kanssa yhdensuuntainen

3 Kun varren korkeussäätö on valmis, lukitse äänivarsi kääntämällä varren lukitusnuppia.

- Käännä varren lukitusnuppi ääriasentoon alla olevan kuvan mukaisesti. Tämä saattaa edellyttää hienoista voimankäyttöä.

LOCK ANTI-SKATING

Huomio

• Varo vahingoittamasta neulan kärkeä.
• Älä käytä tuotetta, kun varren lukitus on vapautettu.
• Hienosäädä varren korkeus käyttämällä vesivaakaa (ei kuulu toimitukseen) siten, että äänirasia on yhdensuuntainen levyn kanssa.

Varsinostimen korkeus

Tee säätö tarvittaessa äänirasiasi mukaan.

Valmistelu

• Laita äänilevy levylautaselle.
• Poista neulan suojus (⇒ 18) varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.
• Nosta varsitangon vipua ja siirrä äänivarsi äänilevyn ylle.

1 Tarkista varsinostimen korkeus (neulan kärjen ja äänilevyn pinnan välinen etäisyys). Jos säätöä tarvitaan, siirry vaiheeseen 2.

- Varsinostimen korkeus on säädetty tehtaalla 8–13 mm:iin.

8~13 mm

2 Aseta äänivarsi takaisin varren kannattimeen, kiinnitä se varren kiinnittimeen ja samalla kun pidät äänivarren nostinta alhaalla sormellasi, kierrä ruuvia korkeuden säätämiseksi.

• Ruuvin kiertäminen myötäpäivään laskee varsinostinta.
• Ruuvin kiertäminen vastapäivään nostaa varsinostinta.

Varsinostin Varsinostimen ruuvi Varsitangon vipu

Äänilevyjen soittaminen

Valmistelu

★1 Aseta levy (ei kuulu toimitukseen) levylautaselle.
★2 Poista neulan suojus ja vapauta varren kiinnitin.

1 Kytke levysoitin päälle painamalla [⏻/ɪ].

Välkkyvä valo syttyy. 33-1/3 rpm valitaan automaattisesti ja ilmaisin [33] syttyy.

2 Paina [START-STOP]-painiketta.

Levylautanen alkaa pyöriä.

0/1

33 15 78 Ilmaisin

START·STOP 33

Huomio

- Älä paina [START-STOP]-painiketta levylautasen irrottamisen aikana.

Jos [START-STOP]-painiketta on painettu epähuomiossa

- Nopeudenvalintapainikkeen ([33] tai [45]) merkkivalo alkaa vilkkua.

→Jos se vilkkuu, kytke levysoitin pois päältä painamalla [ 📋/ɪ], asenna levylautanen ja kytke levysoitin uudelleen päälle painamalla tämän jälkeen [ 📋/ɪ

- Kytke laite päälle tai pois päältä siten, että liitetyn laitteen äänenvoimakkuus on säädetty pienimmälle.

Keskitappi 1 2 3 · 4 *1 *2 *2 Nopeuden valintapainikkeet Ilmaisimet

■ Poista neulan suojus

Poista neulan suojus liu'uttamalla sitä äänirasiassa suoraan ja hitaasti etusuuntaan varoen samalla vahingoittamasta neulaa.

Kiinnitä neulan suojus

Pitele neulan suojusta tukevasti molemmilta puolilta, kohdista se äänirasian etuosaan ja kiinnitä liu'uttamalla sitä hitaasti niin, ettei neula pääse vahingoittumaan.

Äänirasia

Neulan suojus

3 Nosta varsitangon vipua ja siirrä äänivarsi äänilevyn ylle.

Varsitangon vipu

4 Laske varsitangon vipua hitaasti. Äänivarsi liikkuu hitaasti alas.

■ Toiston pysäyttäminen väliaikaisesti

Nosta varsitangon vipua.

• Neula nousee äänilevyltä.
• Toisto aloitetaan uudelleen laskemalla varsitangon vipua.

■ Kun toisto päättyy

① Varsitangon vivun nostamisen jälkeen palauta äänivarsi varren kannattimeen ja laske se täysin alas.
② Paina [START-STOP]-painiketta. Elektroninen jarru pysäyttää levylautasen kevyesti.
③ Sammuta virta painamalla [∅/1]
④ Kiinnitä äänivarsi varren kiinnittimellä.
⑤ Laita neulan suojus takaisin (suojaamaan neulan kärkeä).

■ Automaattinen nostotoiminto

Toiminto nostaa äänivarren automaattisesti ylös levyn päättyessä.

Näin neulan pyöriminen loppu-urassa ei kuulu. (Levyn päättyminen ei pysäytä levylautasen pyörimistä.)

Toiminto edellyttää, että seuraava asetus on käytössä. Asetus: Kun levysoitin on kytketty pois päältä, aseta sen takana oleva automaattinen nostokytkin "ON"-asentoon. (Tehdasasetus on "ON".)

- Automaattisen noston tapahduttua suorita edellä Kun toisto päättyy -kohdassa kuvatut vaiheet ①–⑤.

Huomio

• Levyn mukaan toiston päätyttyä voi kestää hetken (noin 60 sekuntia) ennen kuin automaattinen nosto toimii tai se voi toimia toiston vielä jatkuessa. Jos äänivarsi nousee toiston aikana, aseta automaattinen nostokytkin "OFF"-asentoon.
• Automaattinen nostotoiminto voi toimia ennakoimattomasti. Automaattinen nostotoiminto toimii normaalisti, kun varsitangon vipu on laskettu täysin alas äänivarren palattua varren kannattimeen toiston päättymisen jälkeen.

L R HONO OUT OFF ON AUTO LIFT UP Automaaattinen nostokytkin

■ Toistettaessa EP-levyjä

• Paina nopeuden valintapainiketta [45] ([45] syttyy).
• Asenna EP-levysovitin keskitapin ylle.

■ Toistettaessa SP-levyjä

- Paina nopeuden valintapainikkeita [33] ja [45] samanaikaisesti (78 rpm: [33] ja [45] syttyvät).

Käytettäessä äänilevyn vakainta (ei mukana)

• Katso levynvakaimen käyttöoppaasta.
• Enimmäispaino: 1 kg

Huolto

Osien hoito

Puhdista pöly neulasta ja äänilevyltä perusteellisesti.

• Ota rasiakelkka pois äänirasian kanssa ja puhdista neula pehmeällä harjalla. Harjaa se pohjasta kärkeen.
• Käytä äänilevyn puhdistajaa pitääksesi levysi puhtaana.

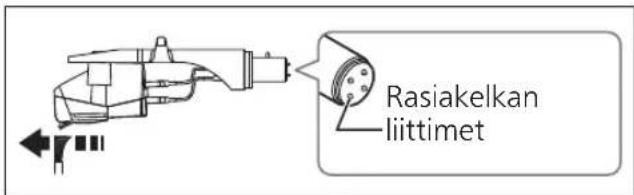

Rasiakelkan liittimet

Pyyhi rasiakelkan liittimet silloin tällöin.

Pyyhi rasiakelkan liittimet pehmeällä liinalla ja asenna rasiakelkka äänivarteen.

Laske vahvistimen äänenvoimakkuutta tai sammuta vahvistin ennen rasiakelkan asentamista tai irrottamista.

Kaiuttimesi voivat vahingoittua, jos rasiakelkkaa liikutetaan äänenvoimakkuuden ollessa päällä.

Pölysuojuksen ja kotelon puhdistaminen

Pyyhi pölysuojus ja kotelo pehmeällä liinalla. Älä koske puhdistamisen aikana soittimen yläpintaan. Muussa tapauksessa soitin voi vikaantua.

Kun likaa on runsaasti, väännä märkää liinaa voimakkaasti pyyhkiäksesi lian ja sen jälkeen pyyhi pehmeällä liinalla.

• Älä käytä liuottimia, kuten bensiiniä, tinneriä, alkoholia, keittiöpesuainetta, kemiallista pyyhintä jne. Tämä saattaa muuttaa ulkokuoren muotoa tai irrottaa pinnoitetta.
• Älä pyyhi pölysuojusta soittaessasi levyä. Tämä voi aiheuttaa staattista sähköä. Staattinen sähkö voi saada pölysuojuksen vetämään äänivartta puoleensa.

■ Laitteen siirtäminen

Pakkaa laite uudelleen pakkaukseen, jossa se tuli.

Säilytä pakkausmateriaalit myöhempää käyttöä varten.

Jos sinulla ei enää ole pakkausta, toimi seuraavasti:

• Ota levylautanen ja levysoittimen matto pois ja kääri ne huolellisesti.
• Irrota rasiakelkka ja vastapaino äänivarresta ja kääri ne huolellisesti.
• Kiinnitä äänivarsi varren kiinnittimeen ja teippaa se paikoilleen.
• Kääri pääyksikkö huolellisesti peittoon tai paperiin.

Pakkaaminen uudelleen

Irrota vastapaino ja aseta äänivarren tuki äänivarren alle ennen pakkaamista uudelleen.

WEEE-symboli

Tuotteen hävittäminen EU-maiden ulkopuolella

Tämä symboli on voimassa vain EU:ssa.

Ota yhteyttä valtion virastoon tai jälleenmyyjään varmistaaksesi oikean hävittämistavan.

Äänirasian vaihtaminen

Äänirasia voidaan vaihtaa käyttäjän mieltymysten mukaiseen.

Mukana toimitetun äänirasian irrottaminen

1 Kiinnitä neulan suojus(⇒18) ja irrota äänivarsi rasiakelkasta löysäämällä lukitusmutteri.

2 Irrota mukana toimitettu äänirasia rasiakelkasta löysäämällä äänirasian kiinnitysruuvit.

• Käytä kaupallisesti saatavilla olevaa pientä talttapääruuvimeisseliä (4 mm).
• Varo koskettamasta neulan kärkeä.

3 Irrota johtimet liittimistä.

• Varo katkaisemasta johtimia.

Lukitusmutteri Rasiakelkka Äänirasia Äänirasian ruuvi Johdin

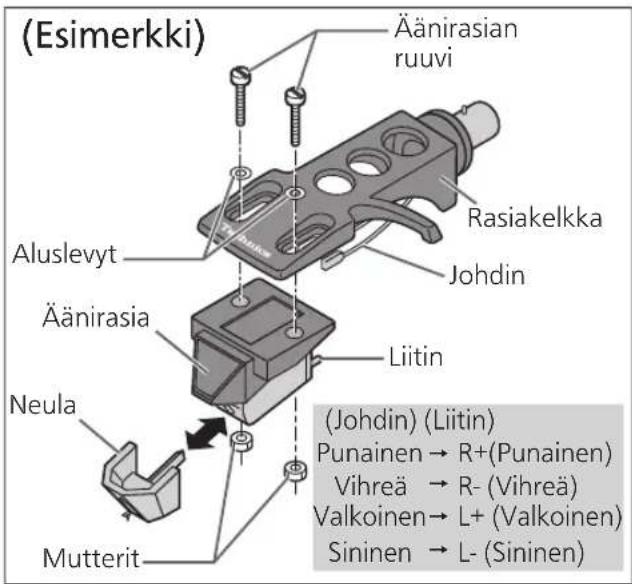

Äänirasian kiinnittäminen

1 Kiinnitä äänirasia (kaupasta ostettu) alustavasti.

Kiinnitä vaihtoäänirasia asianmukaisesti rasiakelkkaan ohjeiden mukaan ja kiristä ruuvit kevyesti.

• Jos äänirasiaan sisältyy kiinnitysruuveja, käytä niitä.
• Toistettaessa SP-levyjä käytä SP-levyille soveltuvaa äänirasiaa.
• Käytä kaupallisesti saatavilla olevaa pientä talttapääruuvimeisseliä (4 mm).
• Varo koskettamasta neulan kärkeä.

(Esimerkki) Äänirasian ruuvi Rasiakelkka Johdin Aluslevyt Äänirasia Liitin Neula Mutterit (Johdin) (Liitin) Punainen → R+(Punainen) Vihreä → R-(Vihreä) Valkoinen → L+ (Valkoinen) Sininen → L- (Sininen)

2 Säädä ylitys.

- Varo koskettamasta neulan kärkeä.

① Siirrä äänirasiaa ylityksen säätämiseksi siten, että neulan kärki on 52 mm:n päässä rasiakelkan asennuspäästä, kuten alla olevassa kuvassa näkyy.

Neulan kärki 52 mm

② Äänirasian tulisi olla yhdensuuntaisesti rasiakelkassa ylhäältä ja sivulta katsottuna (kuva on ylhäältä päin).

③ Kiristä äänirasian ruuvi.

- Varo, ettei äänirasia luista pois paikaltaan.

Äänirasian ruuvi

Rasiakelkan kiinnittäminen

4 Asenna rasiakelkka äänivarteen äänirasian kanssa.

Pidä rasiakelkka vaaka-asennossa ja kiristä lukitusmutteri.

- Varo koskettamasta neulan kärkeä.

Lukitusmutteri Rasiakelkka

Huomio

- Säilytä irrotetut ruuvit, aluslevyt ja mutterit siten, että ne eivät pääse katoamaan.

Vianmääritysopas

Vianmääritys ennen huoltopyyntöä, tee alla olevat tarkastukset. Jos olet epävarma joistakin tarkastuskohdista tai jos kaaviossa osoitetut korjaustoimenpiteet eivät ratkaise ongelmaa, ota yhteyttä jälleenmyyjääsi.

Ei virtaa.

• Onko verkkovirtajohto kytketty pistorasiaan?
  →Kytke johto kunnolla pistorasiaan. (⇒ 12)

On virtaa, muttei ääntä.

Ääni on heikko.

• Ovatko liitännät vahvistimeen / vastaanottimen PHONO-liittimiin kunnossa?
  →Kytke PHONO-johto vahvistimen PHONO-tuloliittimiin. (⇒ 12)

Vasen ja oikea ääni ovat vaihtuneet päinvastaisiksi.

• Ovatko stereoyhteyden kaapelilitännät vahvistimeen tai vastaanottimeen päinvastoin?
  →Tarkista kahteen kertaan kaikki liitännät. (⇒ 12)
• Ovatko rasiakelkkaliitäntöjen johtimet äänirasian liittimiin kunnossa?
  →Tarkista kahteen kertaan kaikki liitännät. (⇒ 21)

Toiston aikana kuuluu kohinaa.

• Onko stereoliitäntäkaapelin lähellä muita laitteita tai niiden verkkovirtajohtoja?
  →Pidä laitteet ja niiden verkkovirtajohdot erillään tästä laitteesta.
• Onko maadoitusjohto kytketty?
  →Varmista, että maadoitusjohto on kytketty oikein. (⇒ 12)

Nopeuden valintapainikkeen [33] tai [45] ilmaisin vilkkuu.

Suorita seuraava toimenpide, kun nopeuden valintapainikkeen [33] tai [45] ilmaisin vilkkuu.

Tämä ongelma voidaan hoitaa.

① Sammuta virta painamalla [∅]
② Irrota pistoke pistorasiasta, odota vähintään kolme sekuntia ja työnnä pistoke takaisin.
③ Kytke levysoitin päälle painamalla [J] ja käynnistä levylautanen painamalla [START-STOP].
- Jos nopeuden valintapainikkeen ilmaisin vilkkuu uudelleen, tarkista kumpi vilkkuu ja ota yhteyttä huoltoedustajaan.

Tekniset tiedot

Yleinen
Virtalähde 110 - 24	40 VAC, 50/60 Hz
Virrankulutus 8,0 W	W (virta PÄÄLLÄ)Noin 0,2 W(virta POIS PÄÄLTÄ)
Mitat(L×K×S)	453 x 169 x 372 mm
Massa Noin 9,9 k	g
Käyttölämpötila 0	- +40 °C
Ilmankosteus 35 %	- 80 % RH(ilman tiivistymistä)
Levylautasen osuus
Ohjausmenetelmä	Suoraveto
Moottori Harjaton	tasavirtamoottori
Levylautanen Alumi	iinipainevalukoteloHalkaisija: 332 mmMassa: Noin 2,0 kg(kumilevy mukaan lukien)
Levylautasen nopeudet	33-1/3 rpm, 45 rpm, 78 rpm
Käynnistysväntömomentti	0,18 N·m (1,8 kg·cm)
Heräämisominaisuudet	0,7 s pysähdyksestä33-1/3 rpm
Jarrutusjärjestelmä	Elektroninen jarru
Huojunta ja värinä	0,025 % W.R.M.S.

Äänivarren osuus
Tyyppi Staattisesti	tasapainotettu tyyppi
Hyötypituus 230 mm
Ylitys 15 mm
Virhekulman seuranta	Arvojen 2° 32' (30 cm:n äänilevyn ulommalla uralla) sisällä Arvojen 0° 32' (30 cm:n äänilevyn sisemmällä uralla) sisällä
Poikkeamakulma 22°
Varsikorkeuden säätöalue	0 - 6 mm
Neulanpaineen säätöalue	0-4 g (suora lukema)
Rasiakelkan paino	Noin 7,6 kg
Soveltuvan äänirasian paino	5,6-12,0 g 14,3-20,7 g (rasiakelkka mukaan lukien)
Rasiakelkan kaapelikenkä	1,2 mm ø 4-nastainen kaapelikenkä
Äänirasiaosa
Tyyppi VM-tyyppi
Lähtöjännite 4,0 m	V (1 kHz, 5 cm/s)
Massa 6,1	g
Neulanpaine 1,8-2	g (vakiona 2,0 g)

Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Wprowadzenie
