Tipo di prodotto	Giradischi a trazione diretta
Marca	Panasonic
Modello	SL100C
Dimensioni (L × A × P)	453 × 169 × 372 mm
Peso	Circa 9,9 kg
Alimentazione	110 – 240 V CA, 50/60 Hz
Consumo elettrico	8,0 W (acceso) / 0,2 W (spento)
Sistema di azionamento	Trazione diretta (motore CC senza spazzole)
Velocità di rotazione	33⅓ giri/min, 45 giri/min, 78 giri/min
Wow e flutter	0,025 % W.R.M.S.
Coppia di avviamento	0,18 N·m
Piatto	Alluminio pressofuso, diametro 332 mm, massa 2,0 kg (gomma inclusa)
Braccio di lettura	Tipo statico bilanciato, lunghezza effettiva 230 mm
Sbalzo	15 mm
Gamma di regolazione dell'altezza del braccio	0 – 6 mm
Gamma di regolazione della forza di lettura	0 – 4 g (lettura diretta)
Testina di lettura inclusa	Tipo VM equivalente a Audio-Technica AT-VM95C
Tensione di uscita della testina	4,0 mV (1 kHz, 5 cm/s)
Forza di lettura raccomandata	1,8 – 2,2 g (standard 2,0 g)
Peso della shell portatestina	Circa 7,6 g
Funzione di sollevamento automatico	Sì (interruttore sul retro)
Accessori inclusi	Piatto, tappetino, copertura antipolvere, adattatore per 45 giri, contrappeso, shell con testina, cavi PHONO, cavo di terra, cavo di alimentazione
Manutenzione	Pulizia della puntina con spazzola morbida, pulizia dei terminali, panno morbido per il corpo
Sicurezza	Non esporre all'umidità, utilizzare gli accessori forniti, scollegare prima della manutenzione
Temperatura di funzionamento	0 °C a +40 °C
Umidità di funzionamento	35 % a 80 % UR (senza condensa)

Domande frequenti - SL100C PANASONIC

Come collegare il giradischi SL100C a un amplificatore?

Utilizzare i cavi PHONO forniti e collegarli ai terminali PHONO dell'amplificatore. Collegare anche il cavo di terra PHONO per evitare ronzii. Collegare il cavo di alimentazione solo dopo tutte le connessioni.

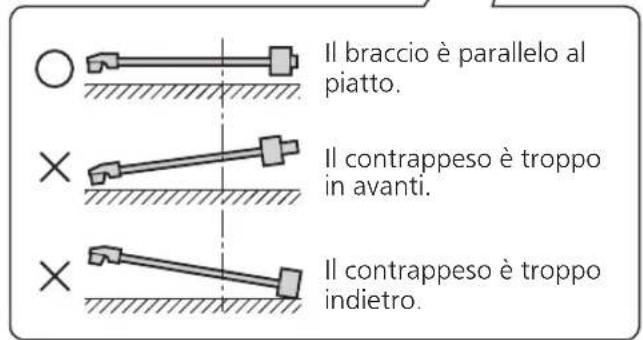

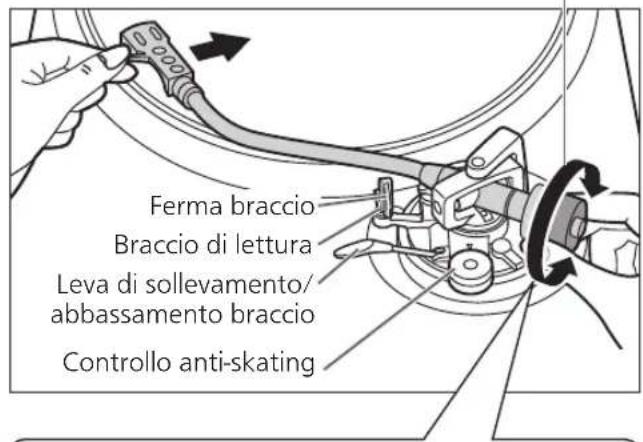

Come regolare l'equilibrio orizzontale del braccio?

Liberare il braccio dal supporto, quindi ruotare il contrappeso di bilanciamento fino a quando il braccio è parallelo al piatto. Il comando antiscivolo deve essere su 0 durante questa regolazione.

Qual è la forza di lettura raccomandata per la testina inclusa?

La forza di lettura standard è di 2,0 g, con un intervallo da 1,8 a 2,2 g. Utilizzare la manopola della forza di lettura per regolarla dopo il bilanciamento.

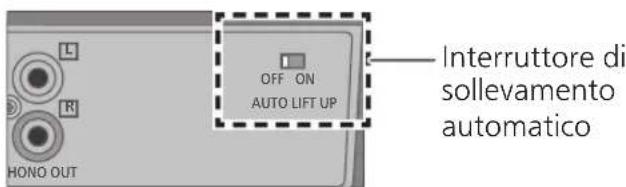

Come funziona la funzione di sollevamento automatico?

L'interruttore di sollevamento automatico sul retro deve essere su ON. Alla fine del disco, il braccio si solleva automaticamente. Questo non ferma la rotazione; premere START-STOP per fermare il giradischi.

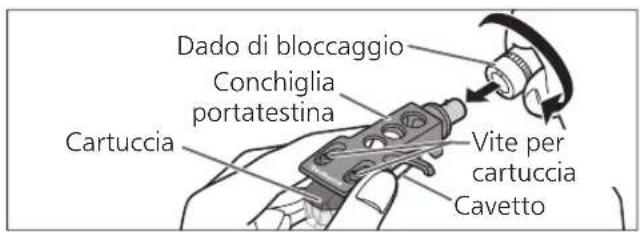

Posso sostituire la testina di lettura?

Sì. Svitare il dado di blocco, rimuovere la shell, allentare le viti della testina, scollegare i fili e montare una nuova testina compatibile. Rispettare lo sbalzo di 52 mm e serrare correttamente.

Come pulire la puntina di lettura?

Rimuovere la shell portatestina e utilizzare una spazzola morbida spazzolando dalla base verso la punta. Evitare qualsiasi solvente. Pulire regolarmente i terminali della shell con un panno morbido.

Cosa fare se l'indicatore di velocità lampeggia?

Spegnere l'apparecchio, scollegare la spina di alimentazione per almeno 3 secondi, ricollegare, riaccendere e premere START-STOP. Se il lampeggio persiste, contattare il servizio di assistenza.

Come leggere un disco 45 giri?

Posizionare l'adattatore per dischi 45 giri sul perno centrale. Premere il selettore di velocità [45]. Per i 78 giri, premere contemporaneamente [33] e [45].

Quali sono i rischi di condensa?

Un rapido cambiamento di temperatura o un'umidità elevata possono causare condensa. Spegnere l'apparecchio e lasciarlo adattare alla temperatura ambiente per 2-3 ore prima di utilizzarlo.

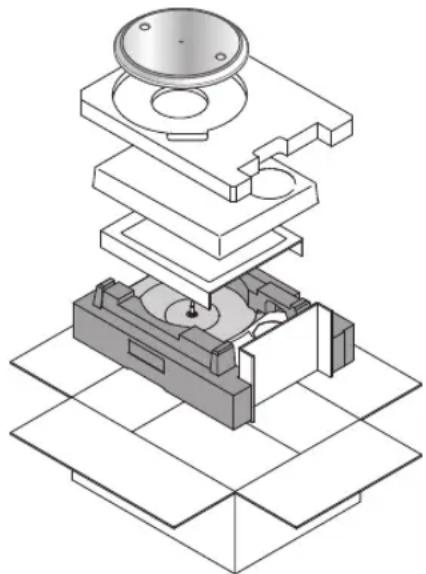

Come spostare o riporre l'apparecchio?

Utilizzare l'imballaggio originale. In caso contrario, rimuovere il piatto, il tappetino, la shell e il contrappeso. Fissare il braccio con il fermaglio e del nastro adesivo. Avvolgere con cura l'unità principale.

MANUALE UTENTE SL100C PANASONIC

Giradischi ad azionamento diretto

Istruzioni per l'uso

Grazie per avere acquistato questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare questo prodotto e conservare il presente manuale per uso futuro.

- Note sulle descrizioni contenute in queste istruzioni per l'uso

• Le pagine da consultare sono indicate con “(⇒ 00)”.
• Le illustrazioni presenti nel manuale possono differire dal vostro apparecchio.

Caratteristiche

Motore coreless a presa diretta per elevata precisione, rotazione stabile e alta affidabilità

• Una rotazione stabile viene ottenuta combinando il motore coreless a presa diretta, che riduce le piccolissime vibrazioni durante la rotazione, con la tecnologia di controllo del motore che commuta la modalità di azionamento in base allo stato operativo del motore.
• Oltre a fornire prestazioni eccellenti, il motore a presa diretta non richiede alcuna manutenzione né sostituzione delle parti.

Cuscinetti di alta precisione per braccio giradischi ad alta sensibilità

- Il cuscinetto tagliato a macchina, ad alta precisione, utilizzato nel braccio giradischi con sospensioni cardaniche consente un'elevata sensibilità di risposta iniziale e un tracciamento accurato dei dischi.

Funzione di sollevamento automatico per sollevare automaticamente il braccio giradischi

- Questa unità è provvista di una funzione di sollevamento automatico per sollevare automaticamente il braccio giradischi al termine della riproduzione di un disco.

Pacchetto completo, che comprende quanto segue, per godere della riproduzione dei dischi

- Cartuccia tipo VM di alta qualità.

Sommario

- Prima dell'uso

Precauzioni per la sicurezza 04

Accessori 06

Nomi dei componenti 08

Prima deell'uso

Per iniziare

Montaggio del giradischi 10

• Prima di montare il giradischi .... 11
• Montaggio del giradischi 11
• Montaggio del tappetino del piatto .... 11
• Montaggio della conchiglia portatestina .... 11
• Montaggio del contrappeso .... 11
• Per rimuovere il giradischi 11

Collegamenti e installazione 12

- Collegamento a un amplificatore o componente integrato....12

- Installazione....13

- Montare il coperchio antipolvere .... 13

Regolazione 14

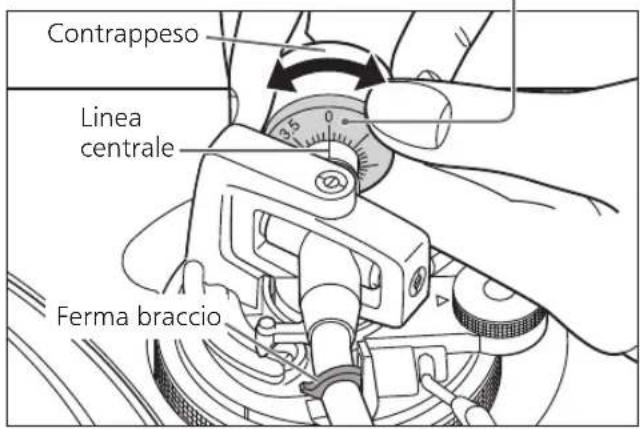

• Bilanciamento orizzontale .... 14

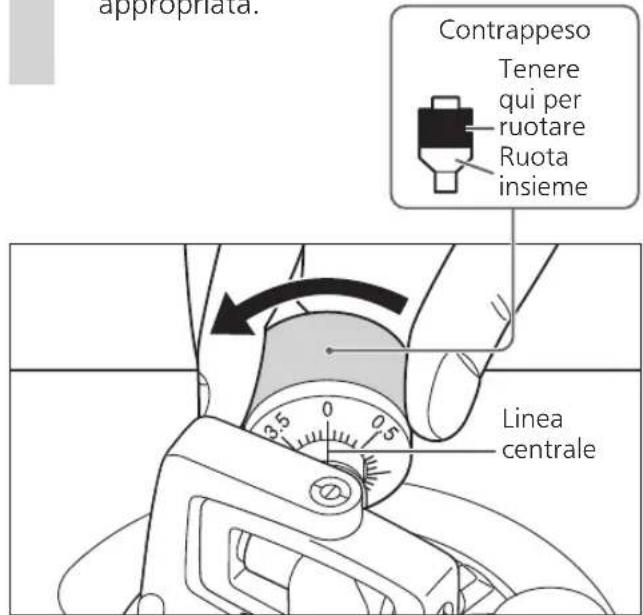

• Pressione della puntina .... 14

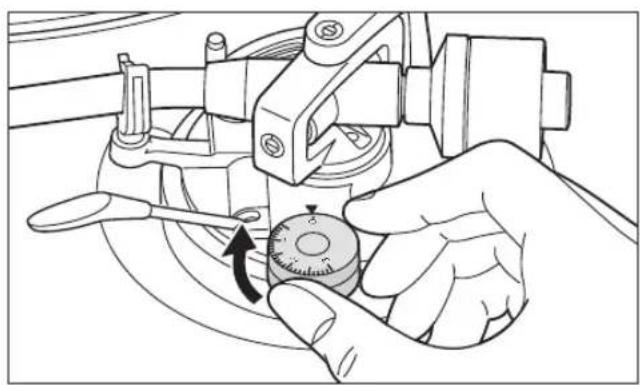

• Anti-skating 15

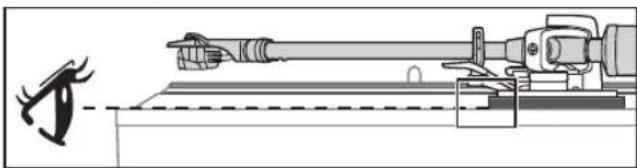

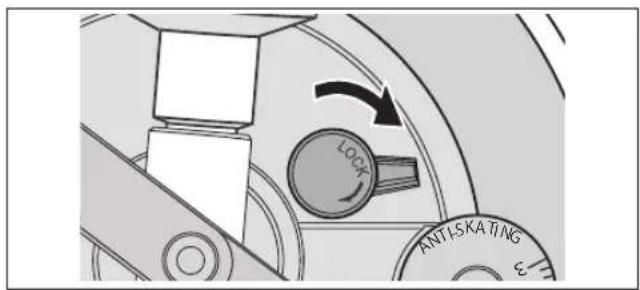

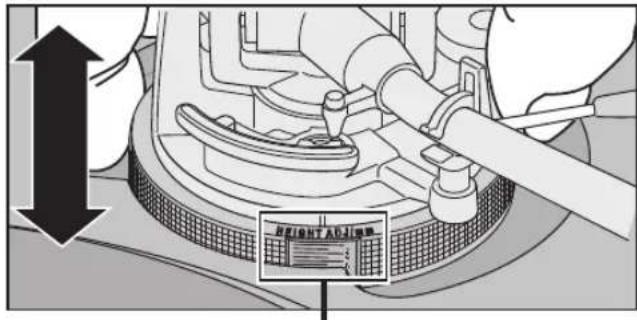

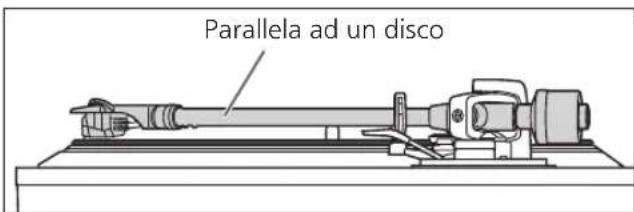

• Altezza del braccio giradischi 16

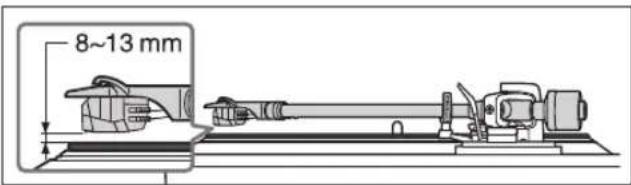

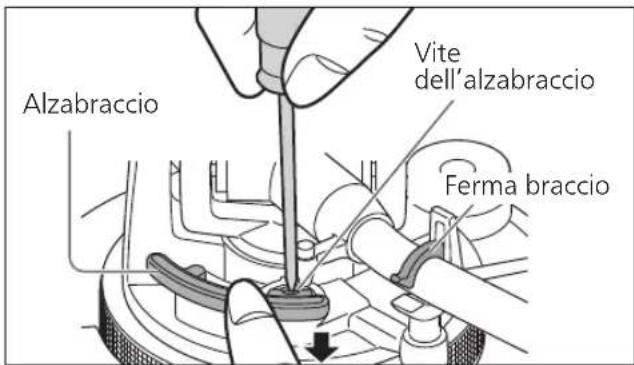

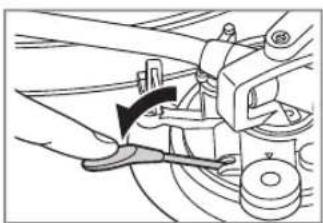

• Altezza dell'alzabraccio .... 17

in riproduzione

Lettura dei dischi 18

in riproduzione

Manutenzione

Manutenzione.... 20

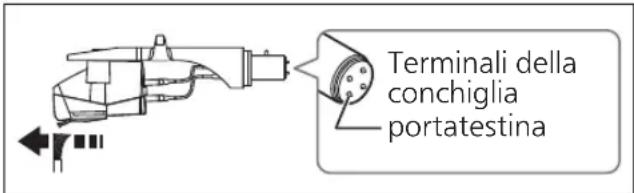

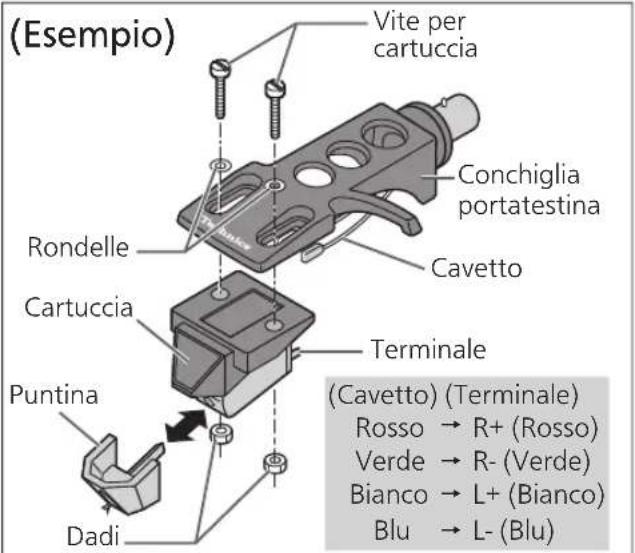

Sostituzione della cartuccia 21

Guida alla risoluzione dei problemi 22

Dati tecnici 23

Manutenzione

Precauzioni per la sicurezza

ATTENZIONE AVVERTENZA

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  -Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
  -Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
  -Utilizzare solo gli accessori consigliati.
  -Non rimuovere le coperture.
  -Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
  -Non introdurre oggetti metallici all'interno di questa unità.
  -Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  -Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
  -Inserire fino in fondo la spina del cavo di alimentazione nella presa.
  -Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  -Non maneggiare la spina con le mani bagnate.
  -Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
  -Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.
• Assicurarsi che il perno della messa a terra sul cavo di alimentazione sia collegato saldamente per evitare scosse elettriche.
  -Un componente con costruzione di CLASSE I deve essere collegato ad una presa elettrica dotata di messa a terra di protezione.

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima tropicale.
• Non posizionare oggetti sull'unità. L'unità si surriscalda mentre è accesa.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  -Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
  -Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
  -Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
• Assicurarsi che la posizione di collocamento sia robusta abbastanza da reggere il peso dell'unità (⇒ 23).
• Non sollevare o trasportare questa unità tenendola per una manopola. Questo potrebbe causare la caduta dell'unità e conseguenti lesioni personali o malfunzionamento dell'unità.
• Tenere qualsiasi scheda IC o scheda magnetica, come una carta di credito, lontane dal giradischi.
  -In caso contrario la scheda IC o la scheda magnetica potrebbe diventare inutilizzabile a causa dell'effetto magnetico.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

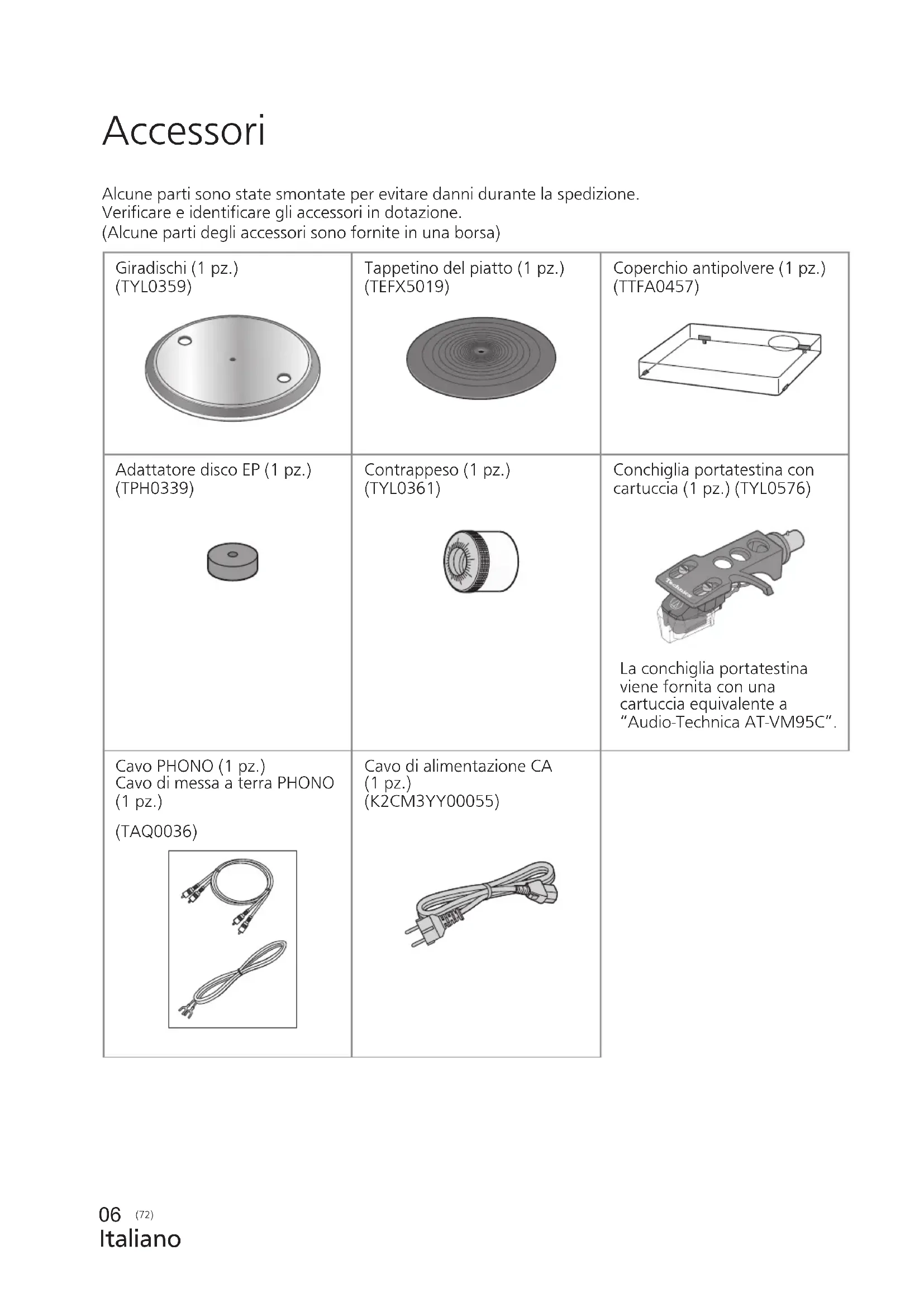

Accessori

Alcune parti sono state smontate per evitare danni durante la spedizione.

Verificare e identificare gli accessori in dotazione.

(Alcune parti degli accessori sono fornite in una borsa)

Giradischi (1 pz.)(TYL0359)	Tappetino del piatto (1 pz.)(TEFX5019)	Coperchio antipolvere (1 pz.)(TTFA0457)
Adattatore disco EP (1 pz.)(TPH0339)	Contrappeso (1 pz.)(TYL0361)	Conchiglia portatestina con cartuccia (1 pz.) (TYL0576)La conchiglia portatestina viene fornita con una cartuccia equivalente a "Audio-Technica AT-VM95C".
Cavo PHONO (1 pz.)Cavo di messa a terra PHONO(1 pz.)(TAQ0036)	Cavo di alimentazione CA(1 pz.)(K2CM3YY00055)

• I numeri di modello degli accessori sono aggiornati a gennaio 2021. Sono soggetti a modifiche senza preavviso.
• Conservare il materiale di imballaggio dopo aver estratto la merce. Può essere utile quando si trasporta il prodotto su lunghe distanze.
• Seguire le normative locali per lo smaltimento del prodotto.
• Non utilizzare altri cavi di alimentazione CA, cavi PHONO e cavi di messa a terra PHONO ad eccezione di quelli in dotazione.
• Tenere la cartuccia, i dadi, le viti e le rondelle fuori dalla portata dei bambini per evitare che possano inghiottirli.
• La puntina è un materiale di consumo. Quando è necessaria la sostituzione, acquistare Audio-Technica "AT-VMN95C"

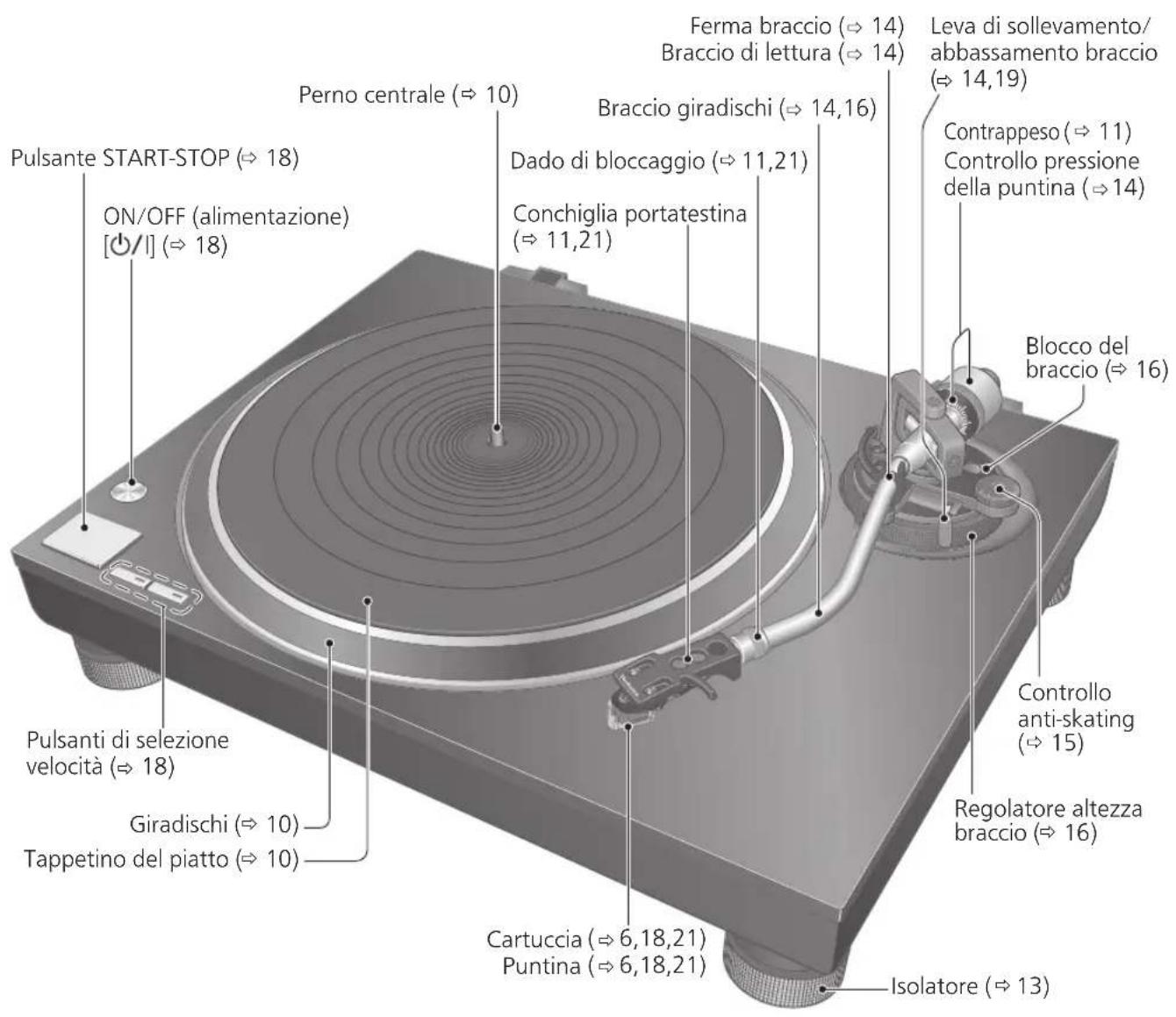

Nomi dei componenti

I numeri come (⇒ 00) indicano le pagine di riferimento.

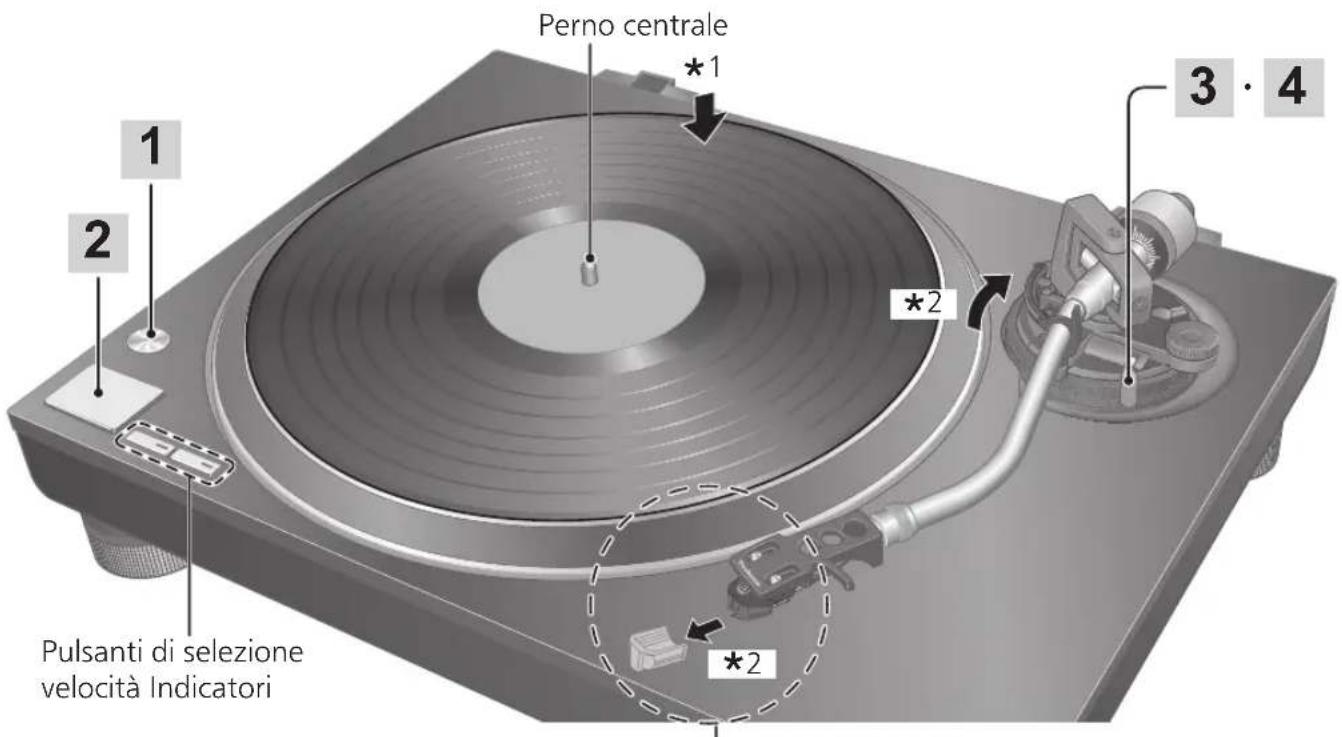

Parte anteriore

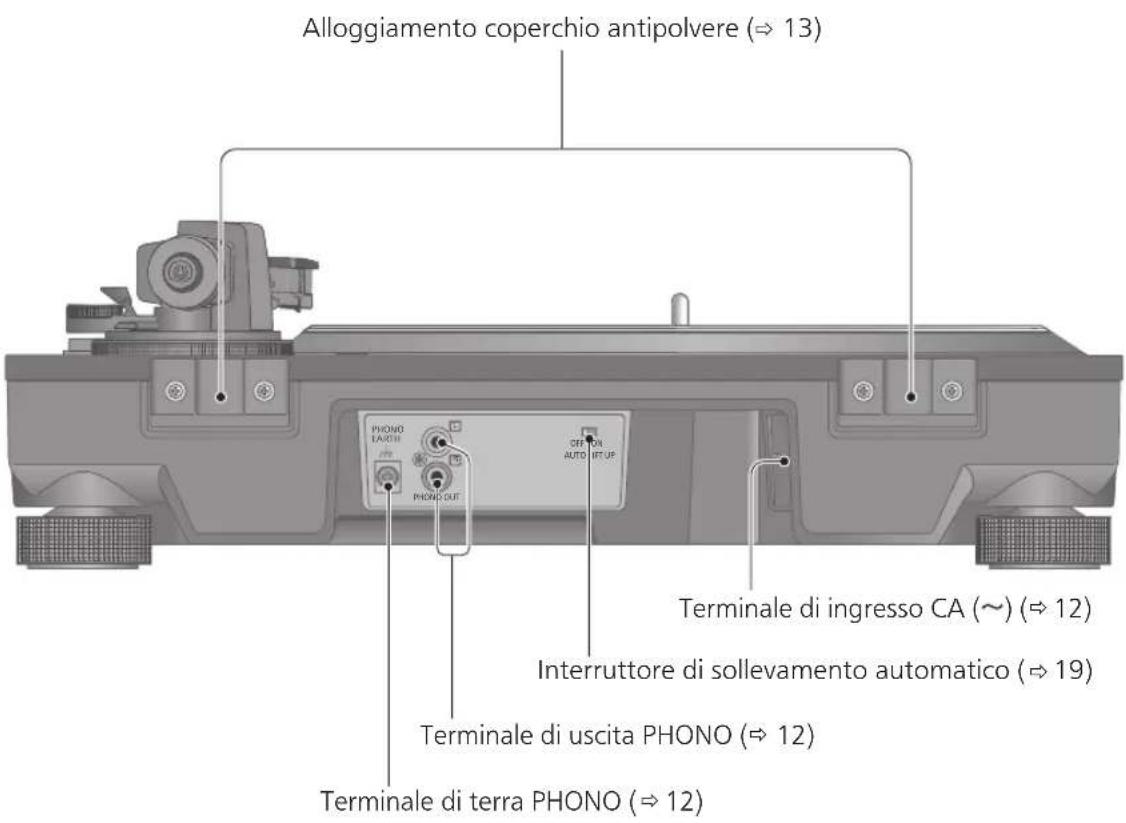

Indietro

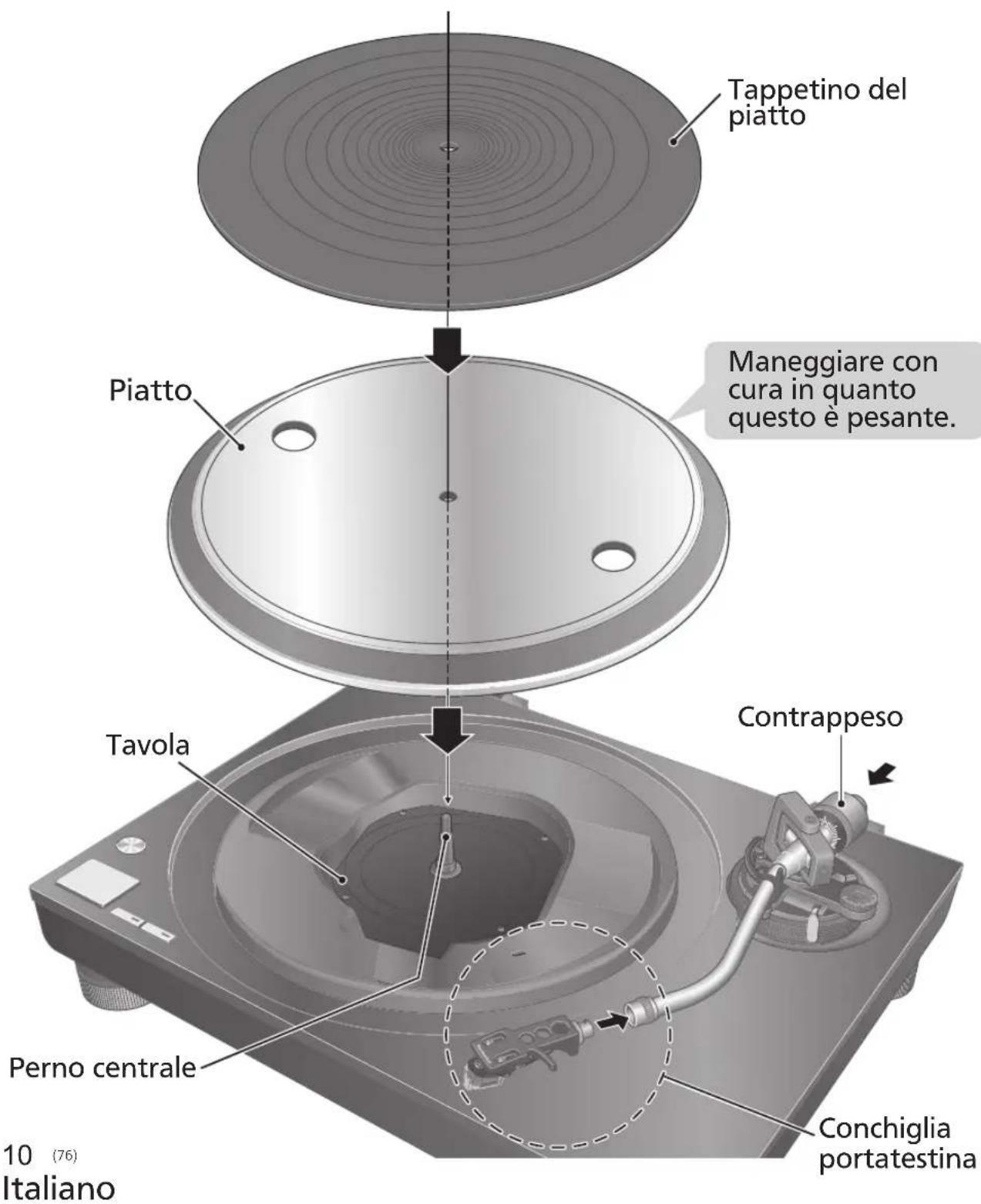

Montaggio del giradischi

Alcune parti sono state smontate per evitare danni durante la spedizione. Montare il giradischi nell'ordine seguente.

Attenzione

• Prima di impostare, inserire la protezione della puntina per proteggere la punta della puntina (⇒ 18), riportare il braccio giradischi sul braccio di lettura e fissarlo con il ferma braccio.
• Non collegare il cavo di alimentazione CA finché non si è completato il montaggio.
• Durante il montaggio del giradischi, evitare che corpi estranei penetrino tra l'unità principale e il giradischi.
• Non toccare o graffiare la tavola.

Prima di montare il giradischi

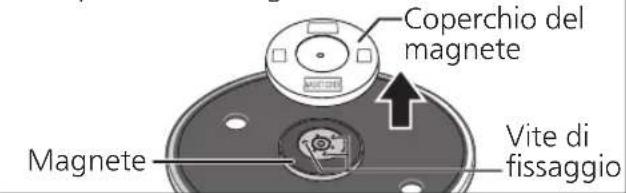

1 Rimuovere il coperchio del magnete dal giradischi.

- Un magnete e il relativo coperchio sono presenti sul lato posteriore del giradischi. Rimuovere il coperchio del magnete prima di installarlo sull'unità principale.

Lato posteriore del giradischi

Attenzione

• Tenere qualsiasi oggetto sensibile al magnete, ad esempio schede magnetiche, lontano dal magnete.
• Evitare che il giradischi urti l'unità principale o cada.
  Evitare che polvere o polvere di ferro aderiscano al magnete sul lato posteriore.
• Non toccare le viti di fissaggio (tre posizioni) del giradischi. Le prestazioni di classificazione non potranno essere garantite se sono fuori posizione.

Montaggio del giradischi

2 Sistemare lentamente il giradischi sul perno centrale.

Attenzione

• Fare attenzione quando si maneggia il giradischi in quanto è pesante.
• Évitare che le dita rimangano incastrate.
• Eliminare impronte digitali o sporco con un panno morbido.

Montaggio del tappetino del piatto

3 Appoggiare il tappetino sul piatto girevole.

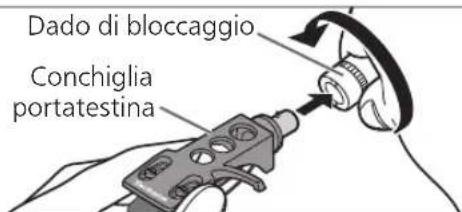

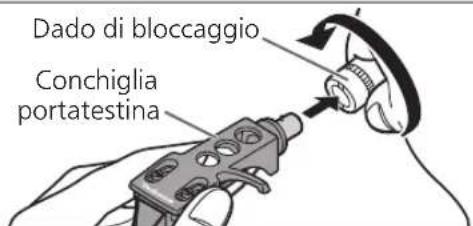

Montaggio della conchiglia portatestina

4 Montare la conchiglia portatestina con la cartuccia nel braccio. Mantenere la conchiglia portatestina orizzontale e serrare il dado di bloccaggio.

- Fare attenzione a non toccare la puntina.

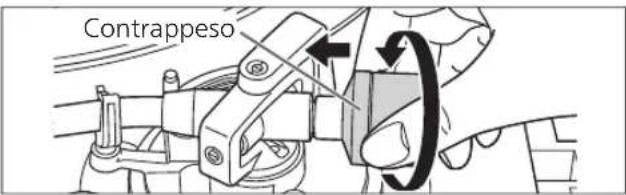

Montaggio del contrappeso

5 Montare il contrappeso sulla parte posteriore del braccio del giradischi.

Nota

- L'interno del contrappeso è unto.

Per rimuovere il giradischi

Come mostrato nella figura a destra, inserire le dita nei due fori sul giradischi, tenere premuto il centro del perno verso il basso e giradischi verso l'alto

Collegamenti e installazione

• Spegnere tutte le unità e scollegare il cavo di alimentazione CA dalla presa prima di effettuare i collegamenti.
• Ricollegare il cavo di alimentazione CA solo dopo aver completato tutti gli altri collegamenti.
• Assicurarsi di collegare il cavo di messa a terra PHONO. In caso contrario potrebbe sentirsi un ronzio.
• Leggere anche il manuale di istruzioni del dispositivo collegato.

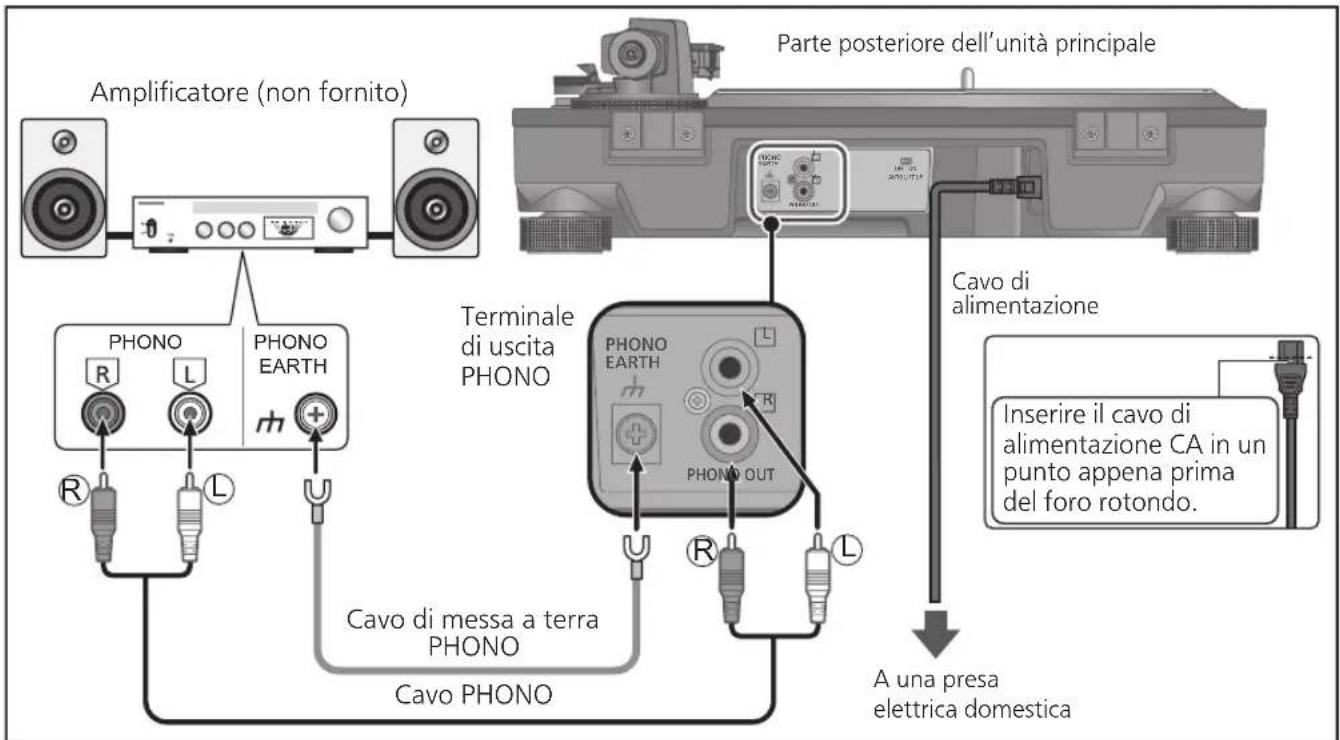

Collegamento a un amplificatore o componente integrato

1 Spegnere l'unità e il dispositivo collegato e scollegare i cavi di alimentazione CA dalla presa di corrente.

2 Collegare il cavo PHONO e il cavo di messa a terra PHONO ai terminali di ingresso PHONO degli apparecchi collegati.

- Se l'amplificatore collegato non ha i terminali PHONO, non è possibile ottenere un volume o una qualità del suono adeguati.

3 Collegare il cavo di alimentazione CA.

- Controllare la potenza in watt della presa CA sull'apparecchio collegato prima di utilizzarlo per questa unità. Per il consumo energetico di questa unità, fare riferimento alle specifiche. (⇒ 23)

Attenzione

- Serrare il terminale di terra PHONO utilizzando un cacciavite con testa a croce.

Nota

- Interruttore standby/acceso [⏻/ı]

Premere per commutare l'unità dalla modalità accesa a standby o viceversa. In modalità standby, l'unità continua a consumare una piccola quantità di corrente.

Rimuovere la spina principale dalla presa elettrica se non si intende utilizzare l'unità per un lungo periodo di tempo. Posizionare l'unità in modo che la spina possa essere rimossa facilmente.

Installazione

Installare l'unità su una superficie orizzontale protetta dalle vibrazioni.

Allontanare quanto più possibile l'unità dai diffusori.

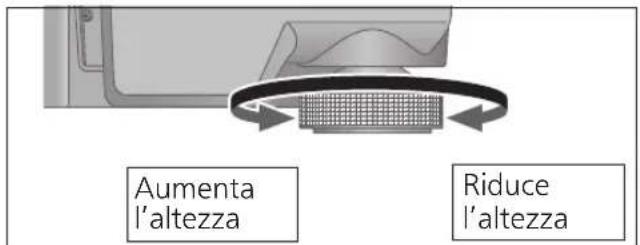

■ Regolare l'altezza per posizionare l'unità in orizzontale

Sollevare l'unità principale per ruotare gli isolatori e regolare l'altezza.

• In senso orario: Riduce l'altezza.
• In senso antiorario: Aumenta l'altezza.

Attenzione

- Non ruotare eccessivamente gli isolatori. Ciò potrebbe causare un loro distaccamento o danneggiamento.

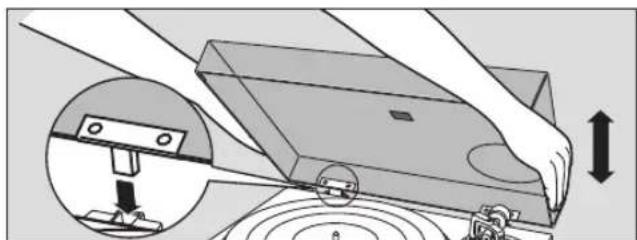

Montare il coperchio antipolvere

1 Reggere il coperchio antipolvere con entrambe le mani e inserirlo nel relativo spazio di montaggio (⇒ 9) sul lettore.

- Per rimuovere il coperchio antipolvere, tenerlo aperto e sollevarlo.

• Riportare il braccio del giradischi sul braccio di lettura e fissarlo con il ferma braccio prima di fissare o rimuovere il coperchio antipolvere.
• Rimuovere il coperchio antipolvere durante la riproduzione.
• Quando si inserisce il coperchio antipolvere, impedire che la punta dei cardini colpisca e danneggi l'unità principale.

■ Note per l'installazione

• Prima di spostare l'unità, spegnere l'unità, estrarre la spina di alimentazione e scollegare tutti i dispositivi connessi.
• Assicurarsi che l'unità non sia esposta alla luce diretta del sole, alla polvere, all'umidità o al calore di un calorifero.
• L'unità potrebbe captare interferenze dalla radio se presenti nelle vicinanze. Tenere l'unità quanto più lontano possibile da una radio.
• Non installare l'unità su una fonte di calore.
• Evitare luoghi con grandi variazioni di temperatura.
• Evitare luoghi con frequente formazione di condensa.
• Evitare luoghi instabili.
• Non posizionare oggetti sull'unità.
• Non installare l'unità in uno spazio ristretto, come una libreria.
• Installare l'unità in una posizione ben lontana da pareti o altri dispositivi per assicurare una dispersione del calore efficace dall'interno dell'unità.
• Assicurarsi che il luogo di installazione sia sufficientemente forte da sopportare il peso complessivo dell'unità e del sistema. (⇒ 23)
• Notare che l'unità può essere danneggiata dal fumo di sigaretta o dall'umidità di un umidificatore ad ultrasuoni.

Condensa

Pensare di prendere una bottiglia fredda dal frigorifero. Se la si lascia in una stanza per un po', delle gocce di rugiada si formeranno sulla superficie della bottiglia. Questo fenomeno è chiamato "condensa".

- Condizioni che causano la formazione di condensa

Rapida variazione di temperatura (causata spostando da un luogo caldo ad un luogo freddo o viceversa, rapido raffreddamento o riscaldamento, o esposizione diretta ad aria fredda)

◇ Elevata umidità in una stanza con tanto vapore, ecc.

◇ Stagione piovosa

- La condensa può danneggiare l'unità. Se ciò si verifica, spegnere l'unità e lasciarla finché non si adatta alla temperatura ambiente (circa da 2 a 3 ore).

Regolazione

Bilanciamento orizzontale Pressione della puntina

Preparazione

• Per prima cosa, rimuovere il coperchio antipolvere.
• Rimuovere la protezione della puntina facendo attenzione a non danneggiarla (⇒ 18), quindi rilasciare il ferma braccio.
• Abbassare la leva di sollevamento/abbassamento braccio.
• Ruotare il controllo anti-skating su "0".

1 Liberare il braccio dal braccio di lettura e regolare il bilanciamento orizzontale ruotando il contrappeso.

Reggere il braccio e ruotare il contrappeso nella direzione della freccia per regolare il bilanciamento finché il braccio è approssimativamente orizzontale.

- Fare attenzione affinché la puntina non tocchi il piatto o l'unità principale.

Preparazione

- Riportare il braccio del giradischi sul braccio di lettura e fissarlo con il ferma braccio.

1 Ruotare il controllo pressione della testina fino a quando "0" si trova sulla linea centrale della parte posteriore del braccio.

- Facendo questo, tener fermo il contrappeso.

Controllo pressione della puntina

Tenere qui per ruotare

Nota

• Pressione della puntina della cartuccia in dotazione: Da 1,8 a 2,2 g (2,0 g standard)
• Quando si utilizza una cartuccia venduta separatamente, fare riferimento alla guida dell'utente per la cartuccia per conoscere la pressione appropriata della puntina.

2 Girare il contrappeso per regolare la pressione della puntina appropriata per la cartuccia.

• Il controllo pressione della testina si attiva insieme al contrappeso.
• Ruotare fino a quando la linea centrale indica la pressione della puntina appropriata.

Anti-skating

1 Ruotare il controllo anti-skating per regolarlo allo stesso valore del controllo pressione della puntina.

- Per pressioni dello stilo di 3 g e superiori, regolare il controllo anti-skating su "3".

Regolazione (continua)

Altezza del braccio giradischi

Fare questa regolazione soltanto se resa necessaria dalla cartuccia usata.

Preparazione

- Posizionare un disco sul giradischi.

1 Rilasciare il blocca braccio.

Blocca braccio

(Rilasciato)

(Bioccato)

2 Regolare l'altezza con regolatore altezza braccio.

Regolare l'altezza del braccio fino a quando il braccio diventa parallelo al disco.

① Utilizzare la tabella qui sotto come riferimento per trovare il segno della posizione appropriato per l'altezza della cartuccia.

(Per la conchiglia portatestina in dotazione)

	Altezza cartuccia (H) in millimetri	Posizione di controllo dell'altezza
	14	0
	15	1
	16	2
	17	3
	18	4
	19	5
	20	6

- Altezza della cartuccia in dotazione H = 17,2 (mm) (Posizione di controllo dell'altezza : 3,2)

② Reggere il regolatore altezza braccio e farlo scorrere verso l'alto o verso il basso per allineare il riferimento di posizione con la linea indice. Da 0 a 6 mm sono segnati sulla manopola di regolatore altezza braccio.

Regolatore altezza braccio

Linea di riferimento

- Quando si controlla la linea di riferimento dell regolatore altezza braccio, controllare tenendo gli occhi allo stesso livello.

■ Quando non si conosce l'altezza della cartuccia (A) o quando non si utilizza la conchiglia portatestina in dotazione

Rimuovere la protezione della puntina facendo attenzione a non danneggiarla, quindi rilasciare il ferma braccio. Abbassare la leva di sollevamento/abbassamento braccio, appoggiare la puntina su un disco e regolare il controllo dell'altezza fino a quando il braccio e il disco sono paralleli.

- Se l'altezza della cartuccia (A) è troppo bassa per renderle parallele l'una all'altra, aggiungere un "distanziatore cartuccia" (non in dotazione).

3 Al termine della regolazione dell'altezza del braccio, bloccare il braccio ruotando la manopola di blocco braccio.

- Assicurarsi di girare la manopola di blocco del braccio fino alla fine, come mostrato nell'immagine di seguito. Potrebbe essere necessario applicare una certa forza per farlo.

Attenzione

• Fare attenzione a non danneggiare la puntina.
• Non utilizzare il prodotto con il blocco del braccio rilasciato.
• Per una regolazione di precisione, utilizzare un livello (non in dotazione) per regolare l'altezza del braccio in modo che la cartuccia sia parallela al disco.

Altezza dell'alzabraccio

Effettuare una regolazione in base alla cartuccia, se necessario.

Preparazione

• Posizionare un disco sul giradischi.
• Rimuovere la protezione della puntina facendo attenzione a non danneggiarla (⇒ 18), quindi rilasciare il ferma braccio.
• Alzare la leva di sollevamento/abbassamento braccio e spostare il braccio sopra il disco.

1 Controllare l'altezza leva dell'alzabraccio (distanza tra la puntina e la superficie del disco). Se è necessaria la regolazione, procedere al passo 2.

- L'altezza dell'alzabraccio è regolata in fabbrica da 8 a 13 mm.

2 Riportare il braccio sul braccio di lettura, fissarlo con il ferma braccio e tenendo premuto l'alzabraccio con un dito, ruotare la vite per regolare l'altezza.

• Ruotando la vite in senso orario si abbassa l'alzabraccio.
• Ruotando la vite in senso antiorario si abbassa l'alzabraccio.

Lettura dei dischi

Preparazione

*1 Posizionare un disco (non incluso) sul giradischi.
★2 Rimuovere la protezione della puntina e rilasciare il ferma braccio.

1 Premere [per accendere l'unità.

La luce strobo si accende. Viene automaticamente selezionata la velocità di 33-1/3 giri/min e l'indicatore [33] si accende.

2 Premere [START-STOP]. Il giradischi inizia a girare.

Attenzione

• Non premere [START-STOP] quando il giradischi viene rimosso.
Se viene premuto accidentalmente [START-STOP]
• L'indicatore del pulsante di selezione della velocità ([33] o [45]) inizia a lampeggiare. ⇒Se lampeggia, premere [☐/☐] per spegnere l'unità, installare il giradischi, quindi premere nuovamente [☐/☐] per accendere l'unità.
- Accendere o spegnere l'unità con il volume del dispositivo collegato impostato al minimo.

■ Rimozione della protezione della puntina

Rimuovere la protezione della puntina facendola scorrere linearmente e lentamente verso la parte anteriore della cartuccia facendo attenzione a non danneggiare la puntina

■ Applicazione della protezione della puntina

Tenere saldamente la protezione della puntina da entrambi i lati, allinearla con la parte anteriore della cartuccia e fissarla facendola scorrere lentamente facendo attenzione a non danneggiare la puntina.

Protezione della puntina

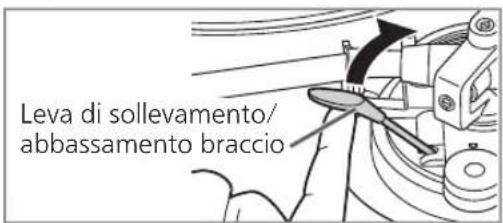

3 Alzare la leva di sollevamento/abbassamento braccio e spostare il braccio sopra il disco.

4 Abbassare lentamente la leva di sollevamento/abbassamento. Il braccio si abbassa lentamente.

La riproduzione inizia.

■ Per interrompere temporaneamente la riproduzione

Alzare la leva di sollevamento/abbassamento braccio.

• La puntina si solleva dal disco.
• Per avviare nuovamente la riproduzione, abbassare la leva di sollevamento/abbassamento braccio.

■ Quando la riproduzione termina

① Dopo aver sollevato la leva di sollevamento/abbassamento braccio per riportare il braccio giradischi sul braccio di lettura, abbassarla completamente.
② Premere [START-STOP]. L'arresto elettronico arresta delicatamente il giradischi.
③ Premere [per spegnere l'unità.
④ Bloccare il braccio con il ferma braccio.
⑤ Riposizionare la protezione della puntina (per proteggere la puntina).

■ Funzione di sollevamento automatico

Questa funzione solleva automaticamente il braccio giradischi al termine della riproduzione di un disco. Ciò impedisce che l'ultimo solco venga riprodotto ripetutamente. (Non arrestare la rotazione del giradischi.)

Questa funzione richiede la seguente impostazione per attivarsi. Impostazione: Quando l'unità è spenta, impostare l'interruttore di sollevamento automatico sul lato posteriore su "ON".

(L'impostazione di fabbrica è "ON".)

- Dopo un sollevamento automatico, assicurarsi di eseguire la procedura da ① a ⑤ descritta sopra in "Quando la riproduzione termina".

Attenzione

• A seconda del disco, potrebbe essere necessario un certo tempo (circa 60 secondi) dopo il termine della riproduzione per il funzionamento del sollevamento automatico oppure questo potrebbe funzionare mentre il disco è ancora in riproduzione. Se il braccio giradischi viene sollevato durante la riproduzione, impostare l'interruttore di sollevamento automatico su "OFF".
• La funzione di sollevamento automatico potrebbe non funzionare normalmente. Perché la funzione di sollevamento automatico funzioni correttamente, la leva di sollevamento/abbassamento braccio deve essere completamente abbassata dopo che il braccio giradischi viene riportato sul braccio di lettura al termine della riproduzione.

■ Quando si riproducono dischi EP

• Premere il pulsante di selezione della velocità [45] ([45] si accende).
• Montare l'adattatore dischi EP sul perno centrale.

■ Quando si riproducono dischi SP

- Premere contemporaneamente i pulsanti di selezione della velocità [33] e [45] (78 rpm: [33] e [45] si accendono).

■ Quando si utilizza uno stabilizzatore di registrazione (non incluso)

• Vedere il manuale di istruzioni dello stabilizzatore del disco.
• Peso massimo: 1 kg

Manutenzione

Cura delle parti

Rimuovere completamente la polvere dalla puntina e dal disco.

• Rimuovere la conchiglia portatestina con la cartuccia e pulire la puntina con una spazzola morbida. Spazzolare dalla base fino alla punta.
• Utilizzare un detergente per dischi per mantenere i dischi puliti.

Pulire i terminali della conchiglia portatestina di tanto in tanto.

Pulire i terminali della conchiglia portatestina con un panno morbido e installare il portatestina sul braccio.

Abbassare il volume o spegnere

l'amplificatore prima di montare o rimuovere la conchiglia portatestina.

Si potrebbero danneggiare i diffusori se si sposta la conchiglia portatestina con il volume alto.

■ Pulizia del coperchio antipolvere e dell'involucro

Pulire il coperchio antipolvere e l'involucro con un panno morbido.

Non toccare la tavola durante la pulizia. In caso contrario, il lettore potrebbe non funzionare.

Quando molto sporco, strizzare un panno umido per rimuovere lo sporco, quindi pulire con un panno morbido.

• Non utilizzare solventi come benzina, diluenti, alcool, detergente da cucina, un detergente chimico, ecc. Questo potrebbe causare la deformazione dell'involucro esterno o il distaccamento del rivestimento.
• Non pulire il coperchio antipolvere durante la riproduzione di un disco. Ciò potrebbe causare elettricità statica. L'elettricità statica potrebbe causare l'attrazione del braccio verso il coperchio antipolvere.

■ Spostamento dell'unità

Imballare di nuovo l'unità nella sua scatola originale.

Conservare il materiale di imballaggio dopo aver estratto la merce.

Se non si è conservata la scatola originale, procedere come segue:

• Rimuovere il giradischi e il tappetino del piatto e imballarli con cura.
• Rimuovere la conchiglia portatestina e il contrappeso dal braccio e con attenzione avvolgerli.
• Bloccare il braccio sul ferma braccio e fissarlo con del nastro adesivo.
• Avvolgere con cura l'unità principale in una coperta o in carta.

Riconfezionamento

Prima di effettuare il riconfezionamento, rimuovere il contrappeso ed inserire il supporto braccio sotto il braccio.

Simbolo RAEE

Lo smaltimento del prodotto al di fuori dei Paesi UE

Questo simbolo è valido solo all'interno dell'Unione Europea.

Contattare un ufficio governativo locale o il rivenditore per confermare un modo giusto di smaltimento.

Sostituzione della cartuccia

La cartuccia può essere sostituita con un'altra preferita.

Rimozione della cartuccia in dotazione

1 Fissare il coperchio della puntina (⇒18) e allentare il dado di bloccaggio per rimuovere il braccio giradischi dalla conchiglia portatestina.
2 Allentare le viti di montaggio cartuccia per rimuovere la cartuccia in dotazione dalla conchiglia portatestina.

- Utilizzare un mini cacciavite piatto (4 mm) disponibile in commercio.

- Fare attenzione a non toccare la puntina.

3 Rimuovere i cavi dai terminali.

- Fare attenzione a non tagliare i cavi.

Collegamento della cartuccia

1 Fissare una cartuccia (comprata al supermercato) provvisoriamente.

Seguire le istruzioni di sostituzione della cartuccia per montarla correttamente sulla conchiglia portatestina, quindi serrare leggermente le viti.

• Se le viti di fissaggio sono comprese nella cartuccia, utilizzarle.
• Quando si riproducono dischi SP, utilizzare una cartuccia per dischi SP.
• Utilizzare un mini cacciavite piatto (4 mm) disponibile in commercio.
• Fare attenzione a non toccare la puntina.

2 Regolare la sporgenza.

- Fare attenzione a non toccare la puntina.

① Spostare la cartuccia per regolare la sporgenza in modo tale che la punta della puntina sia a 52 mm dalla estremità di montaggio della conchiglia portatestina, come mostrato nella figura di seguito.

② La cartuccia deve essere parallela sul portatestina se vista dall'alto e di lato (la figura è vista dall'alto).

③ Serrare la vite per cartuccia.

- Fare attenzione affinché la cartuccia non esca.

Montaggio della conchiglia portatestina

3 Montare la conchiglia portatestina con la cartuccia nel braccio. Mantenere la conchiglia portatestina orizzontale e serrare il dado di bloccaggio.

- Fare attenzione a non toccare la puntina.

Attenzione

- Conservare le viti, le rondelle e i dadi rimossi in modo che non vadano perduti.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, verificare quanto segue. In caso di dubbi su alcuni dei punti di controllo o nel caso in cui le soluzioni indicate nella tabella non risolvano il problema, contattare il proprio rivenditore.

L'unità non si accende.

• Il cavo di alimentazione CA è collegato alla presa elettrica?
  →Collegarlo saldamente. (⇒ 12)

L'unità si accende ma non c'è il suono. Il suono è debole.

• I collegamenti ai terminali PHONO dell'amplificatore/ricevitore sono corretti?
  →Collegare il cavo PHONO ai terminali PHONO dell'amplificatore. (⇒ 12)

I suoni destro e sinistro sono invertiti.

• I collegamenti del cavo di collegamento stereo all'amplificatore o al ricevitore sono invertiti?
  →Controllare di nuovo i collegamenti. (⇒ 12)
• I collegamenti dei cavi della conchiglia portatestina alla cartuccia sono corretti?
  →Controllare di nuovo i collegamenti. (⇒ 21)

Durante la riproduzione si sente un ronzio.

• Ci sono apparecchi elettrici o i loro cavi di alimentazione CA sono vicino al cavo di collegamento stereo?
  →Allontanare gli apparecchi elettrici e i loro cavi di alimentazione CA dall'unità.
• Il cavo di messa a terra è stato collegato?
  →Assicurarsi che il cavo di messa a terra sia collegato correttamente. (⇒ 12)

L'indicatore sul pulsante di selezione velocità [33] o [45] lampeggia.

Eseguire la seguente operazione quando l'indicatore sul pulsante di selezione velocità [33] o [45] lampeggia. Il sintomo può essere migliorato.

① Premere [1] su OFF.
② Estrarre la spina di alimentazione, attendere almeno tre secondi, quindi inserire nuovamente la spina.
③ Premere [1] per accendere l'unità e premere [START-STOP] per far ruotare il giradischi.

- Se l'indicatore sul pulsante di selezione velocità lampeggia nuovamente, verificare quale sta lampeggiando e contattare il nostro servizio di assistenza.

Dati tecnici

Generale
Alimentazione 110	- 240 V CA, 50/60 Hz
Consumo di energia	8,0 W (unità accesa)Circa 0,2 W (unità spenta)
Dimensioni (L×A×P)	453 x 169 x 372 mm
Peso Circa 9,9 k	g
Temperatura operativa	0 °C a +40 °C
Umidità di esercizio	35 % a 80 % RH(senza condensa)
Sezione giradischi
Metodo di azionamento	Diretto
Motore Motore CC	senza spazzole
Piatto Alluminio pressofuso	Diametro: 332 mmPeso: Circa 2,0 kg(compreso un foglio di gomma)
Velocità del giradischi	33-1/3 rpm, 45 rpm, 78 rpm
Coppia di avviamento	0,18 N·m (1,8 kg·cm)
Caratteristiche 0,7	secondi da fermo a 33-1/3 rpm
Sistema di arresto	Elettronico
Oscillazioni e vibrazioni	0,025 % W.R.M.S.

Sezione del braccio
Tipo Tipo statico equilibrato
Lunghezza effettiva	230 mm
Sporgenza 15 mm
Angolo di errore tracciamento	Entro 2° 32'(al solco esterno di un disco di 30 cm)Entro 0° 32'(al solco interno di un disco di 30 cm)
Angolo di compensazione	22°
Intervallo di regolazione altezza braccio	0 - 6 mm
Intervallo di regolazione pressione della puntina	0 - 4 g (lettura diretta)
Peso della conchiglia copritestina	Circa 7,6 g
Intervallo di peso della cartuccia applicabile	5,6 - 12,0 g14,3 - 20,7 g(compreso lo shell portatestina)
Capocorda terminale della conchiglia copritestina	Capocorda terminale 1,2 millimetri ø a 4 perni

Sezione cartuccia
Tipo	Tipo VM
Tensione di uscita	4,0 mV (1 kHz, 5 cm/sec.)
Peso	6,1 g
Pressione della puntina	Da 1,8 a 2,2 g(2,0 g standard)

I dati tecnici sono soggetti a modifiche senza preavviso.

Introducción
