SCAKX520E - Impianto Hi-Fi PANASONIC - Manuale utente e istruzioni gratuiti

Marca	Panasonic
Modello	SCAKX520E
Tipo di prodotto	Catena Hi-Fi con lettore CD, radio, Bluetooth
Potenza di uscita RMS	650 W totali (2 × 325 W su 3 Ω)
Dimensioni (L × A × P)	400 mm × 142 mm × 250 mm (unità principale)
Peso (unità principale)	2,5 kg
Peso degli altoparlanti (SB-AKX440)	4,5 kg ciascuno
Alimentazione	CA 220-240 V, 50 Hz
Consumo elettrico	86 W in funzionamento, 0,5 W in standby (Bluetooth standby OFF)
Formati audio supportati	CD-DA, MP3 (CD-R/RW, USB), Bluetooth SBC
Connettività	Bluetooth 4.2 (portata 10 m), USB 2.0 (FAT12/16/32, fino a 32 GB), ingresso AUX, microfono (2 × jack 6,3 mm)
Sintonizzatore radio	FM (87,5-108 MHz, 30 preset) e AM (522-1629 kHz, 15 preset)
Effetti sonori	Equalizzatore preimpostato (Rock, Pop, ecc.), Surround, D.BASS, DJ Jukebox, effetti DJ (Phaser, Filter, ecc.)
Funzioni Karaoke	Riduzione vocale, eco, controllo del tono, tempo, equalizzatore microfono
Illuminazione ambientale	3 colori (fisso, auto, spento)
Timer	Timer di standby (fino a 120 min), timer di riproduzione (sveglia)
Accessori forniti	Telecomando (batteria inclusa), 2 cavi di alimentazione, antenna FM interna, antenna a telaio AM, 2 nuclei di ferrite
Manutenzione	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto; non usare alcol, diluente o benzina
Sicurezza	Laser di classe 1; non ostruire la ventilazione; non esporre all'umidità; utilizzare le batterie consigliate
Riparabilità	Affidare qualsiasi riparazione a un tecnico qualificato; ripristino possibile scollegando e ricollegando l'apparecchio

Domande frequenti - SCAKX520E PANASONIC

Come connettere il telefono in Bluetooth?

Assicurarsi che l'apparecchio sia acceso. Attivare il Bluetooth sul telefono. Sulla catena, premere il tasto SELECT per scegliere la sorgente Bluetooth. Se è necessario l'abbinamento, tenere premuto il tasto [] fino a quando non viene visualizzato "PAIRING", quindi selezionare "SC-AKX520" nell'elenco dei dispositivi del telefono. Il codice PIN è "0000" o "1234" se richiesto.

Come impostare l'orologio?

Premere ripetutamente SETUP fino a visualizzare "CLOCK". Usare i tasti ▲/▼ per impostare l'ora, quindi premere OK. L'orologio funziona in ciclo di 24 ore.

Cosa fare se il suono è distorto o assente?

Controllare il volume: premere VOL per aumentare. Se il problema persiste, spegnere l'apparecchio, scollegarlo per alcuni secondi, quindi ricollegarlo. Assicurarsi che gli altoparlanti siano collegati correttamente e che la sorgente audio non sia in muto (tasto MUTE).

Come usare la funzione Karaoke?

Collegare un microfono (non fornito) alla presa MIC dell'apparecchio. Selezionare una sorgente musicale (CD, USB, Bluetooth). Premere più volte KARAOKE per scegliere un effetto (riduzione vocale, eco, ecc.). Regolare il volume del microfono con MIC VOL (tasto SOUND quindi regolazione).

Posso collegare una chiavetta USB?

Sì, collegare la chiavetta USB (formato FAT12/16/32, fino a 32 GB) alla porta USB anteriore (o posteriore a seconda del modello). Premere SELECT per scegliere "USB A" o "USB B". La riproduzione dei file MP3 inizia automaticamente. Non utilizzare cavi di prolunga USB.

Come preimpostare le stazioni radio?

Per una preimpostazione automatica, premere PLAY MENU, selezionare "A.PRESET", scegliere "LOWEST" o "CURRENT" con ▲/▼, quindi confermare con OK. Per una preimpostazione manuale, sintonizzare prima la stazione desiderata in modalità MANUAL, quindi premere OK per memorizzarla su un numero di canale.

Cosa significano i codici di errore come "F00"?

I codici "F□□" indicano l'attivazione del circuito di protezione. Scollegare il cavo di alimentazione per alcuni secondi, quindi ricollegarlo. Se il problema persiste, contattare un tecnico. "TEMPNG" significa surriscaldamento: lasciare raffreddare e verificare la ventilazione.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non usare mai alcol, diluente o benzina. Per le macchie ostinate, è possibile utilizzare un panno leggermente inumidito.

Posso usare altri altoparlanti oltre a quelli forniti?

No, si consiglia di utilizzare solo gli altoparlanti forniti (SB-AKX440 per il modello SCAKX520E). L'uso di altri altoparlanti può danneggiare l'amplificatore e degradare la qualità del suono.

Come attivare la funzione di spegnimento automatico?

Premere più volte SETUP fino a visualizzare "AUTO OFF". Usare ▲/▼ per selezionare "ON" (attivo) o "OFF" (inattivo), quindi confermare con OK. L'apparecchio si spegnerà dopo circa 20 minuti di inattività (tranne in modalità radio o Bluetooth connesso).

MANUALE UTENTE SCAKX520E PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

La ringraziamo per aver acquistato questo prodotto.

Per ottenere le prestazioni migliori e per la sicurezza, leggere attentamente queste istruzioni.

Conservare queste istruzioni per future consultazioni.

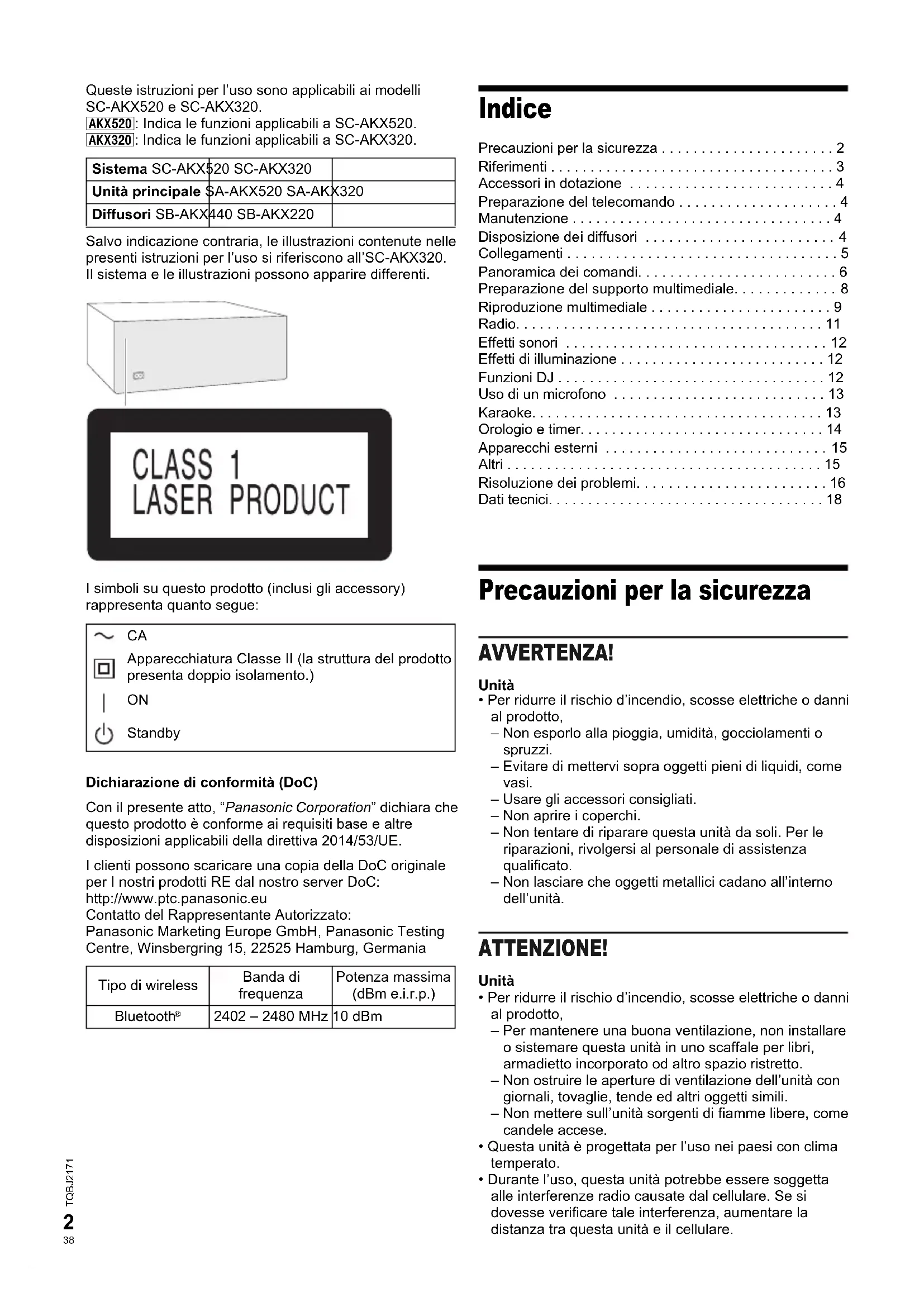

Queste istruzioni per l'uso sono applicabili ai modelli SC-AKX520 e SC-AKX320.

AKX520: Indica le funzioni applicabili a SC-AKX520.

AKX320: Indica le funzioni applicabili a SC-AKX320.

Sistema SC-AKX20 SC-AKX320
Unità principaleA-AKX520 SA-AK$X320
Diffusori SB-AKX440 SB-AKX220

Salvo indicazione contraria, le illustrazioni contenute nelle presenti istruzioni per l'uso si riferiscono all'SC-AKX320. Il sistema e le illustrazioni possono apparire differenti.

I simboli su questo prodotto (inclusi gli accessori) rappresentano quanto segue:

~ CA □ Apparecchiatura Classe II (la struttura del prodotto presente doppio isolamento.) | ON ◎ Standby

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti essenziali e alle altre disposizioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti RE dal nostro server DoC: http://www.ptc.panasonic.eu Contatto del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania

Tipo di wireless	Banda di frequenza	Potenza massima (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	10 dBm

Indice

Precauzioni per la sicurezza 2

Riferimenti 3

Accessori in dotazione 4

Preparazione del telecomando 4

Manutenzione 4

Disposizione dei diffusori 4

Collegamenti 5

Panorama dei comandi 6

Preparazione del supporto multimediale 8

Riproduzione multimediale 9

Radio 11

Effetti sonori 12

Effetti di illuminazione 12

Funzioni DJ 12

Uso di un microfono 13

Karaoke. 13

Orologio e timer. 14

Apparecchi esterni 15

Altri 15

Risoluzione dei problemi. 16

Dati tecnici. 18

Precauzioni per la sicurezza

AVVERTENZA!

Unità

• Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,
• Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.
• Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.
• Usare gli accessori consigliati. Non aprire i coperchi.
• Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.
• Non lasciare che oggetti metallici cadano all'interno dell'unità.

ATTENZIONE!

Unità

• Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato od altro spazio ristretto.
• Non ostruire le aperture di ventilazione dell'unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non mettere sull'unità sorgenti di fiamme libere, come candele accese.
• Questa unità è progettata per l'uso nei paesi con clima temperato.
• Durante l'uso, questa unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.

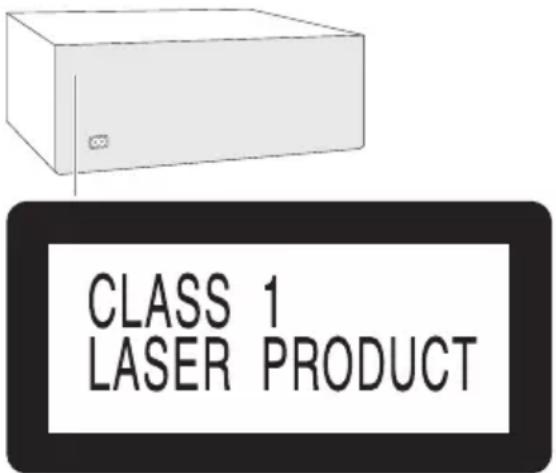

• Questa unità utilizza un laser. L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l'esposizione a radiazioni pericolose.
• Disporre l'unità su una superficie piana, lontano dalla luce diretta del sole, da temperature ed umidità elevate e da vibrazioni eccessive.

Cavo di alimentazione CA

• La spina di alimentazione è il dispositivo di interruzione. Installare questa unità in modo che la spina di alimentazione possa essere scollegata immediatamente dalla presa di corrente.

Batteria

• Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.
• Durante lo smaltimento delle batterie, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento. Non riscaldare o esporre alle fiamme.
• Non lasciare la (le) batteria(e) in un'automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolungato.
• Non smontare o cortocircuitare la batteria.
• Non caricare la batteria alcalina o al manganese. Non usare la batteria se il coperchio è stato rimosso.
• Rimuovere la batteria se non si intende utilizzare il telecomando per un periodo di tempo prolungato. Conservare in un luogo fresco e al buio.

Riferimenti

Bluetooth®

Panasonic non si assume alcuna responsabilità per dati e/o informazioni che vengono danneggiati nel corso di una trasmissione wireless.

Banda di frequenza

• Questo prodotto usa la banda di frequenza a 2,4 GHz.

Certificazione

• Questo sistema è conforme alle restrizioni delle frequenze e ha ricevuto la certificazione sulla base delle norme sulla frequenza. Pertanto, non è necessaria l'autorizzazione wireless.
• Le azioni di seguito sono punibili per legge in alcuni Paesi:
• Smontare o modificare l'unità principale. Rimuovere le indicazioni sui dati tecnici.

Restrizioni sull'uso

• Non si garantisce la trasmissione wireless e/o l'uso con tutti i dispositivi dotati di Bluetooth 3.
• Tutti i dispositivi devono essere conformi agli standard di Bluetooth SIG, Inc.
• In base ai dati tecnici e alle impostazioni di un dispositivo, la connessione potrebbe non riuscire o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta funzioni di protezione Bluetooth®. Tuttavia, in base al sistema operativo e/o alle impostazioni, la protezione potrebbe non essere sufficiente. Trasmettere i dati in modo wireless a questo sistema con cautela.
• Questo sistema non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Distanza di utilizzo

• Usare questo dispositivo ad una distanza massima di 10m
• La distanza può diminuire in base all'ambiente, agli ostacoli o alle interferenze.

Interferenze da altri dispositivi

• Il sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi quali disturbi e salti audio a causa di interferenze di onde radio, se questa unità si trova vicino ad altri dispositivi Bluetooth® o dispositivi che utilizzano la banda a 2,4 GHz.
• Il sistema potrebbe non funzionare correttamente se le onde radio di una emittente vicina, ecc. sono eccessive.

Destinazione d'uso

• Questo sistema è solo per uso normale e generico.
• Non utilizzare questo sistema accanto ad un'apparecchiatura o in un ambiente sensibili alle interferenze da frequenza radio (esempio: aeroporti, ospedali, laboratori, ecc.).

Licenze

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi e nomi di marchi sono di proprietà dei rispettivi proprietari.

Android e Google Play sono marchi di Google LLC.

Accessori in dotazione

Controllare e identificare gli accessori in dotazione.

2 Cavi di alimentazione CA 1 Antenna AM a telaio AKX520 2 Nuclei di ferrite

1 Antenna FM interna

1 Telecomando (N2QAYB001215) 1 Batteria per il telecomando Per Regno Unito e Irlanda 1 Adattatore per presa antenna

ATTENZIONE! Tenere l'adattatore della spina dell'antenna fuori dalla portata dei bambini per evitare che venga ingerito.

Note: Utilizzare il cavo di alimentazione CA adeguato per la presa di corrente domestica.

Preparazione del telecomando

Usare batteria alcalina o al manganese.

Installare la batteria in modo che le polarità (+ e -) siano allineate con quelle del telecomando.

Manutenzione

Scollegare il cavo di alimentazione CA prima della manutenzione. Pulire il sistema con un panno morbido e asciutto.

• Per pulire il sistema non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

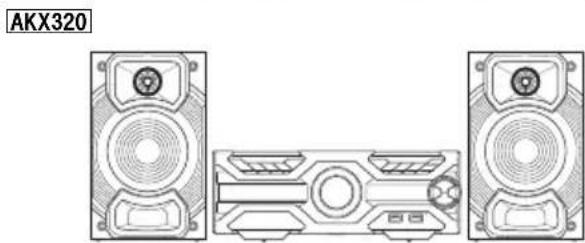

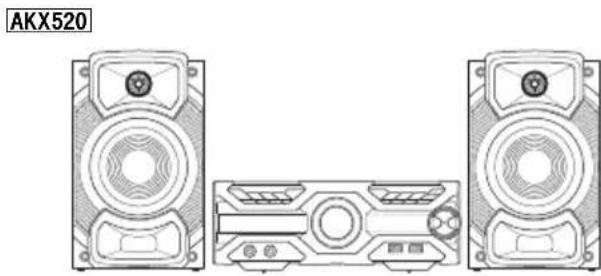

Disposizione dei diffusori

I diffusori sinistro e destro sono uguali.

Usare soltanto i diffusori in dotazione. Se si usano altri diffusori, si possono causare danni al sistema e ridurre la qualità dell'audio.

Nota:

• Tenere i diffusori ad una distanza di almeno 10 mm dall'unità principale per la ventilazione.
• Posizionare i diffusori su una superficie piana e sicura.
• Questi diffusori non hanno la schermatura magnetica. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo.
• Se si effettua la riproduzione a livelli di volume alto per un periodo prolungato, si possono causare danni ai diffusori e ridurne la vita utile.
• Abbassare il volume in queste condizioni per evitare danni: quando il suono è distorto, quando si regola la qualità del suono.

ATTENZIONE!

• Utilizzare i diffusori solo con il sistema consigliato. In caso contrario, si possono causare danni all'amplificatore e ai diffusori e provocare incendi. In caso di danni o di evidenti mutamenti improvvisi nelle prestazioni, rivolgersi a personale di assistenza autorizzato. Non modificare il diffusore o i cavi dei diffusori per evitare di causare danni al sistema.
• Effettuare le procedure incluse in queste istruzioni per il collegamento dei diffusori. Non toccare le superfici riverberanti del cono del diffusore:
• Si potrebbe danneggiare il cono del diffusore.
• Il cono del diffusore potrebbe essere caldo.

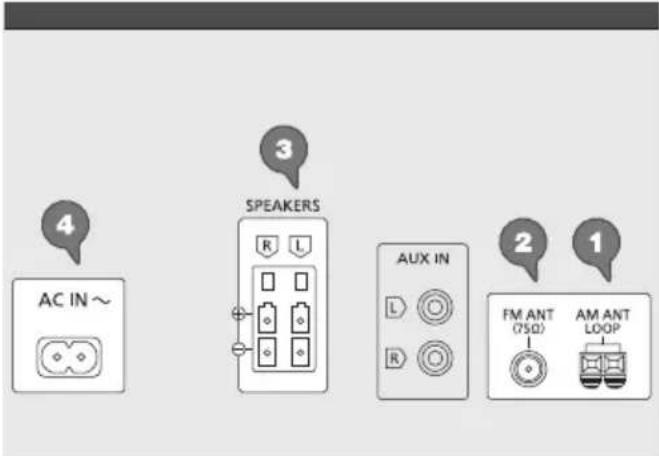

Collegamenti

Collegare il cavo di alimentazione CA solo dopo aver completato tutte le altre connessioni.

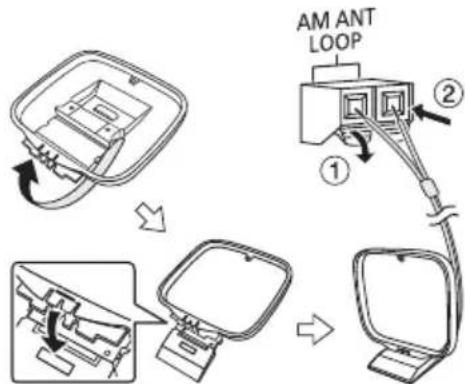

1 Collegare l'antenna AM a telaio.

Posizionare l'antenna sulla relativa base finché non scatta in posizione.

2 Collegare l'antenna FM interna.

Sistemare l'antenna dove la ricezione è migliore.

3 Collegare i diffusori.

AKX520

Fissaggio del nucleo di ferrite

1. Tirare la linguetta per aprire. 2. Collocare i cavi dei diffusori su una delle superfici concave. Assicurarsi che il nucleo di ferrite sia a circa 5 cm dall'estremità dei cavi dei diffusori.

3. Avvolgere i cavi dei diffusori intorno al nucleo di ferrite e sull'altra superficie concava. 4. Chiudere il nucleo di ferrite finché non scatta in posizione.

Nota:

Se non si collega il nucleo di ferrite ai cavi dei diffusori si potrebbe ottenere una scadente ricezione radio.

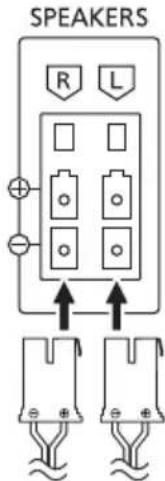

Collegare i cavi dei diffusori ai terminali corrispondenti.

4 Collegare il cavo di alimentazione CA.

Non usare altri cavi di alimentazione CA diversi da quello fornito.

Risparmio di energia

Il sistema consuma poca corrente in modalità di attesa. Scollegare l'alimentazione se non si utilizza il sistema. Alcune impostazioni potrebbero perdersi quando si scollega il sistema. Effettuare di nuovo le impostazioni.

Nota:

Allontanare le antenne dal cavo altoparlante e dal cavo di alimentazione CA per evitare rumori.

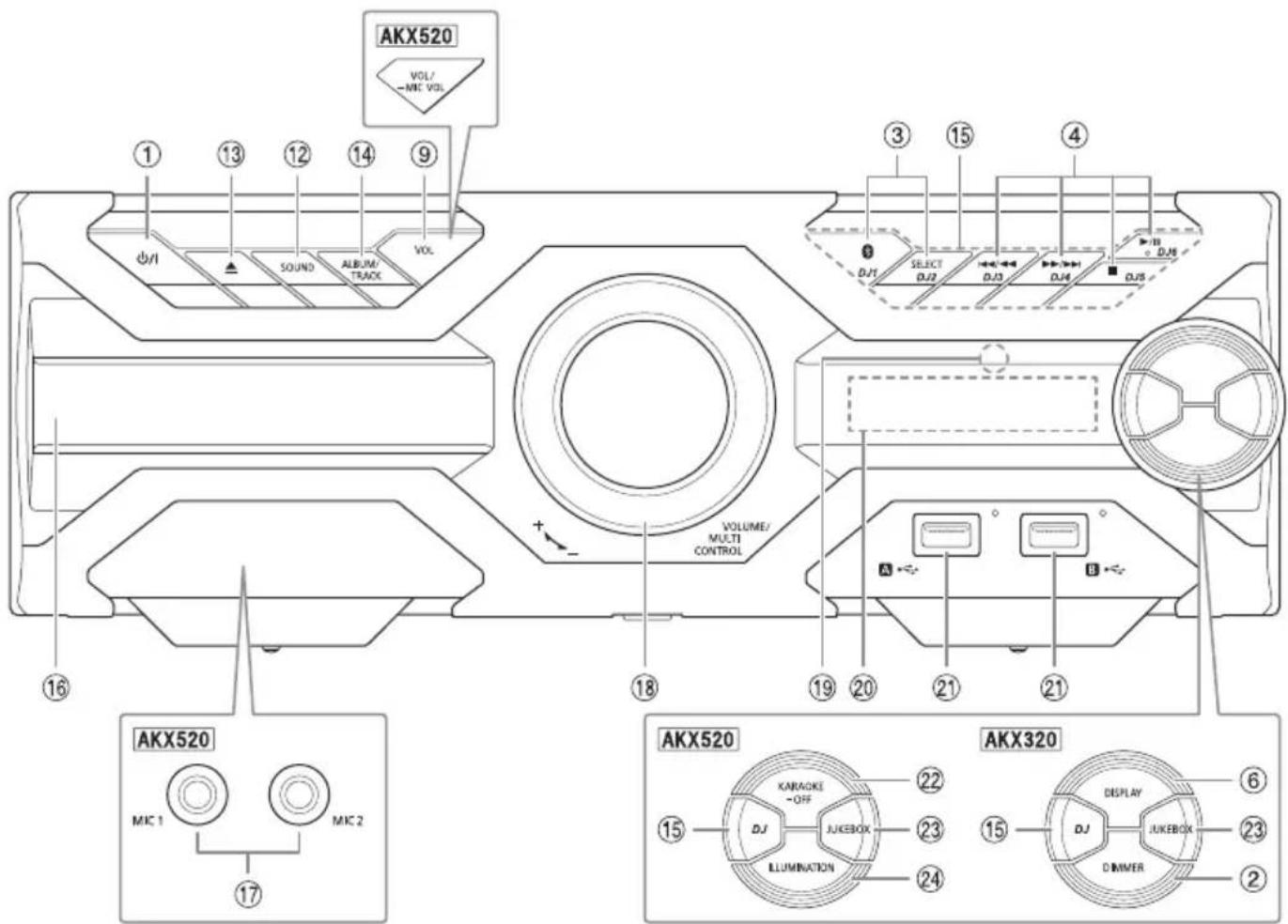

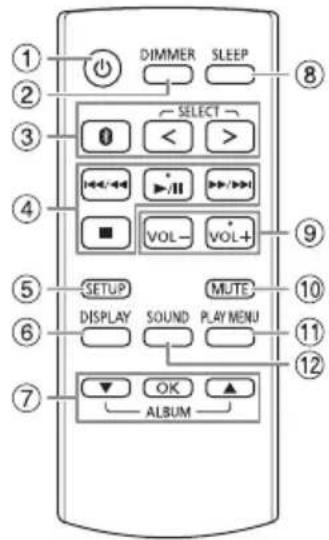

Panorama dei comandi

Eseguire le procedure con il telecomando. È inoltre possibile utilizzare i pulsanti dell'unità principale, qualora siano uguali.

① Interruttore di attesa/accensione [O], [O/I]

Premerlo per disporre l'apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparecchio continua a consumare una piccola quantità di corrente.

② Diminuzione della luminosità del pannello del display

Per annullare, premere di nuovo il pulsante. AKX520

L'effetto di illuminazione viene inoltre disattivato.

③ Selezione sorgente audio

Premere ripetutamente [SELECT < , > ] (unità principale: [SELECT]) per selezionare la sorgente:

Sull'unità principale:

Per avviare l'associazione Bluetooth®, tenere premuto [8].

④ Comando di riproduzione principale ⑤ Visualizzazione del menu di impostazione

⑥ Visualizzazione le informazioni di contenuto ⑦ Selezionare o confermare opzione ⑧ Impostazione del timer di sospensione Regolare il livello del volume

Sull'unità principale:

Premere [VOL], quindi girare [VOLUME/MULTI CONTROL] per regolare il volume.

AKX520

Regolare il livello del volume del microfono

Tenere premuto [-MIC VOL] finché non viene visualizzato "MIC VOL".

Girare [VOLUME/MULTI CONTROL] per regolare il volume.

Disattivare l'audio

Per annullare, premere di nuovo il pulsante.

"MUTE" viene annullato quando si regola il volume o quando si spegne il sistema.

Visualizzazione del menu di riproduzione ⑫ Selezione degli effetti sonori

⑬ Aprire o chiudere l'alloggiamento disco 4Selezione dell'album o del brano MP3

Premere [ALBUM/TRACK] per selezionare l'album o il brano.

Girare [VOLUME/MULTI CONTROL] per cercare.

Premere [▶/III] per avviare la riproduzione alla selezione.

Pulsanti diretti funzione DJ

Premere [DJ] per attivare la funzione DJ.

Premere da [DJ1] a [DJ6] per selezionare la funzione desiderata.

Per annullare, premere di nuovo da [DJ1] a [DJ6] selezionato.

16 Alloggiamento disco ⑦ AKX520

Presa microfono

18 Manopola volume o multicontrollo 19 Sensore del telecomando

Distanza: entro circa 7 m

Angolazione: circa 10° in alto e 30° in basso, 30° a sinistra e a destra

Indicatore di stato USB

AKX520

Selezione degli effetti karaoke

Per annullare, tenere premuto [-OFF] finché non viene visualizzato "OFF EFFECT".

23 Selezione di DJ jukebox 24 AKX520

Selezione degli effetti di illuminazione

Preparazione del supporto multimediale

Disco

1 Premere [▲] per aprire l'alloggiamento disco. Inserire un disco con l'etichetta rivolta verso l'alto. Premere di nuovo per chiudere l'alloggiamento disco. 2 Premere ripetutamente [SELECT <, >] per selezionare "CD".

USB

Preparativi

Prima di collegare un dispositivo USB al sistema, assicurarsi di effettuare il backup dei dati.

1 Abbassare il volume e collegare il dispositivo USB alla porta USB. Mantenere l'unità principale quando si collega o si scollega il dispositivo USB. 2 Premere ripetutamente [SELECT <, >] per selezionare "USB A" o "USB B". L'indicatore di stato USB si accende in grosso quando viene selezionato.

Nota:

• Non usare un cavo di estensione USB. Il sistema potrebbe non riconoscere il dispositivo USB collegato con un cavo.
• Alcuni dispositivi non possono essere caricati, in quanto la corrente di carica USB massima è solo 0,5 A.

Bluetooth®

È possibile connettersi e riprodurre un dispositivo audio in modo wireless tramite Bluetooth®.

Preparativi

• Accendere l'unità principale.
• Attivare la funzione Bluetooth® del dispositivo e avvicinarlo al sistema.
• Per i dettagli, leggere le istruzioni per l'uso del dispositivo.

Associazione di un dispositivo

AKX320

Preparativi

Se il sistema è collegato ad un dispositivo Bluetooth, scollegarlo (⇒ 9).

1 Premere [].

Se viene visualizzato "PAIRING", procedere al punto 3.

2 Premere [PLAY MENU] per selezionare "PAIRING", quindi premere [OK].

3 Selezionare "SC-AKX520" o "SC-AKX320" dal menu Bluetooth® del dispositivo.

Se viene richiesta la passkey, digitare "0000" o "1234". Il dispositivo si connette automaticamente al sistema al termine dell'associazione.

L'indirizzo MAC (esempio: 6C:5A:B5:B3:1D:0F) potrebbe essere visualizzato prima di "SC-AKX520" o "SC-AKX320".

Viene visualizzato il nome del dispositivo collegato per alcuni secondi.

Uso dell'unità principale

1 Tenere premuto [] finché non viene visualizzato "PAIRING". 2 Selezionare "SC-AKX520" o "SC-AKX320" dal menu Bluetooth® del dispositivo.

Nota:

• È possibile associare fino a 8 dispositivi con questo sistema. Se si associa un 9° dispositivo, il dispositivo non utilizzato per un periodo di tempo superiore viene sostituito.
• A seconda della funzionalità di ricerca del dispositivo Bluetooth® e dell'ambiente circostante, se il nome del prodotto non viene visualizzato nel menu Bluetooth® del dispositivo, disattivare e riattivare ripetutamente la funzione Bluetooth® del dispositivo durante l'associazione.

Collegamento di un dispositivo

AKX320

Preparativi

Se il sistema è collegato a un dispositivo Bluetooth, scollegarlo (⇒ 9).

1 Premere [3]

Viene visualizzato "BLUETOOTH READY".

2 Selezionare "SC-AKX520" o "SC-AKX320" dal menu Bluetooth® del dispositivo.

Viene visualizzato il nome del dispositivo collegato per alcuni secondi.

3 Avviare la riproduzione sul dispositivo.

Nota:

• Un dispositivo deve essere associato per effettuare la connessione.
• Quando si seleziona "BLUETOOTH" come sorgente, il sistema tenta di connettersi automaticamente all'ultimo dispositivo collegato. (Durante questo processo viene visualizzato "LINKING".)

Collegamento multiplo

AKX520

Il sistema supporta il collegamento multiplo, cioè può connettersi contemporaneamente a un massimo di 3 dispositivi.

Per passare da un dispositivo collegato all'altro

Quando uno dei dispositivi collegati è in riproduzione, è facile passare a un altro dispositivo collegato semplicemente avviando la riproduzione su quel dispositivo. La riproduzione precedente viene automaticamente messa in pausa.

Nota:

Questa funzione potrebbe non essere attiva per alcune app o dispositivi (a seconda delle specifiche dell'app o del dispositivo).

Disconnessione di un dispositivo

Durante la connessione di un dispositivo Bluetooth

1 Premere ripetutamente [PLAY MENU] per selezionare "DISCONNECT?". 2 Premere [, ] per selezionare "OK? YES", quindi premere [OK]. Viene visualizzato "BLUETOOTH READY". Per annullare, selezionare "OK? NO".

AKX320

Uso dell'unità principale

Tenere premuto [finché non viene visualizzato "PAIRING".

Nota:

AKX520 Questa funzione scollega tutti i dispositivi connessi. - Un dispositivo viene disconnesso quando: - Selezionare un'altra sorgente. - Si sposta il dispositivo fuori dalla distanza massima. - Disattiva la trasmissione Bluetooth® del dispositivo. - Si spegne il sistema o il dispositivo.

Riproduzione multimediale

I seguenti contrassegni indicano la disponibilità della funzione.

CD: CD-R/RW in formato CD-DA o con file MP3. USB: Dispositivo USB con file MP3. BLUETOOTH: Dispositivo Bluetooth®.

Riproduzione principale

CD USB BLUETOOTH

Riproduzione: premere [▶/II].

Arresto: premere [■].

USB

La posizione viene memorizzata.

Viene visualizzato "RESUME".

Premere di nuovo per arrestare completamente.

Pausa: premere [▶/II].

Premere di nuovo per continuare la riproduzione.

Salto

Premere [14/14] o [▶▶/▶▶] per saltare il brano.

CD USB

Premere [▲,▼] per saltare l'album MP3.

Ricerca

Tenere premuto [1-4/4] o [▶▶/▶].

Nota:

A seconda del dispositivo Bluetooth®, alcune operazioni potrebbero non funzionare.

Visualizzazione delle informazioni disponibili

CD USB BLUETOOTH

È possibile visualizzare le informazioni disponibili, ad esempio album MP3 o numero di brano, sul pannello del display.

Premere ripetutamente [DISPLAY].

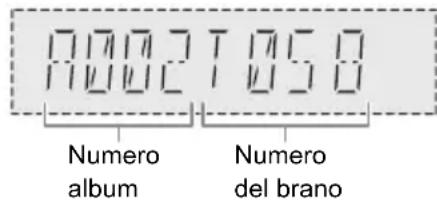

Esempio: Visualizzazione dell'album MP3 e del numero di brano.

Nota:

• Caratteri massimi visualizzabili: circa 32
• Questo sistema supporta ID3 tag versione 1.0, 1.1 e 2.3.
• I dati di testo non supportati dal sistema possono apparire in modo differente.

Menu di riproduzione

CD USB

1 CD

Premere [PLAY MENU]. USB: premere ripetutamente [PLAY MENU] per selezionare "PLAYMODE". 2. Premere [ , ] per selezionare l'impostazione, quindi premere [OK].

OFF PLAYMODE Annullare l'impostazione.
1-TRACK1	Riproduire un brano selezionato.Premere [↓←/←] o [▶→/▶→]per selezionare il brano.
1-ALBUM1	Riproduire un album MP3 selezionato.Premere [▲,▼] per selezionarel'album MP3.
RANDOMRND	Riproduire tutti i brani in ordinecasuale.
1-ALBUMRANDOM1 RND	Riproduire in ordine casuale tuttiibrani di un album MP3 selezionato.Premere [▲,▼] per selezionarel'album MP3.
ALL REPEAT Ripetere tutti i brani.
1-TRACK REPEAT1	Ripetere 1-TRACK.
1-ALBUM REPEAT1	Ripetere 1-ALBUM.
RANDOM REPEATRND	Ripetizione della riproduzionecasuale.
1-ALBUMRANDOM REPEAT1 RND	Ripetere 1-ALBUM RANDOM.

Nota:

• Durante la riproduzione casuale, non è possibile saltare ai brani già riprodotti.
• Quando si rimuove il disco o si scollega il dispositivo USB, l'impostazione viene annullata.

Modalità di collegamento

BLUETOOTH

È possibile cancellare la modalità di collegamento in base al tipo di connessione.

Preparativi

Se il sistema è collegato ad un dispositivo Bluetooth, scollegarlo (⇒ 9).

1 Premere ripetutamente [PLAY MENU] per selezionare "LINK MODE". 2 Premere [Δ, ∇] per selezionare la modalità, quindi premere [OK].

MODE 1: Enfasi sulla connettività.

MODE 2 (predefinito): Enfasi sulla qualità del suono.

Nota:

• Quando si guardano contenuti video con questa funzione, l'uscita audio e video potrebbe non essere sincronizzata. In tal caso, selezionare "MODE 1".
• Selezionare "MODE 1" se il suono è interrotto.

Note sui dischi

• Questo sistema è in grado di riprodurre CD-R/RW con contenuto in formato CD-DA o MP3.
• Prima di riprodurre, finalizzare il disco sul dispositivo con cui è stato registrato.
• Alcuni CD-R/RW potrebbero non essere riprodotti a causa delle condizioni della registrazione.

Nota sul dispositivo USB

• Il sistema non garantisce la connessione con tutti i dispositivi USB.
• Il sistema supporta USB 2.0 ad alta velocità.
• Il sistema è in grado di supportare dispositivi USB fino a 32 GB.
• È supportato solo il file system FAT 12/16/32.

Nota sui file MP3

• I file sono definiti come brani e le cartelle sono definite come album.
• I brani devono avere l'estensione ".mp3" o ".MP3".
• I brani non saranno riprodotti necessariamente nell'ordine in cui sono stati registrati.
• Alcuni file potrebbero non funzionare a causa delle dimensioni del settore.

File MP3 su disco

• Il sistema può eseguire l'accesso ad un massimo di:
• 255 album (compresa la cartella principale) - 999 brani - 20 sessioni
• I dischi devono essere conformi al livello 1 o 2 ISO9660 (eccetto per i formati lunghi).

File MP3 su dispositivo USB

• Il sistema può eseguire l'accesso ad un massimo di:
• 800 album (compresa la cartella principale) - 8000 brani - 999 brani in un album

Radio

Preparativi

Premere ripetutamente [SELECT <, > ] per selezionare "FM" o "AM".

Sintonizzazione manuale

1 Premere ripetutamente [PLAY MENU] per selezionare "TUNE MODE".

O premere [■] sull'unità principale per selezionare "MANUAL". Continuare con il punto 3.

2 Premere [ , ] per selezionare "MANUAL", quindi premere [OK].

3 Premere [1 / 4] o [1 / 1 i] per sintonizzarsi sulla stazione.

Per la sintonizzazione automatica, tenere premuto il pulsante finché la frequenza non inizia a cambiare rapidamente.

"STEREO" si visualizza quando si riceve una trasmissione stereo.

Preselezione di memoria

È possibile preselezionare fino a 30 stazioni FM e 15 stazioni AM.

Preselezione automatica

1 Premere [PLAY MENU] per selezionare "A.PRESET". 2 Premere [▲,▼] per selezionare "LOWEST" o "CURRENT", quindi premere [OK].

LOWEST: La sintonizzazione inizia nella frequenza più bassa.

CURRENT: La sintonizzazione inizia alla frequenza corrente.

Il sintonizzatore preseleziona nei canali tutte le stazioni che può ricevere in ordine ascendente. Per annullare, premere [■].

Preselezione manuale

1 Premere ripetutamente [PLAY MENU] per selezionare "TUNE MODE".

Oppure premere [■] sull'unità principale per selezionare "MANUAL". Continuare con il punto 3.

2 Premere [▲,▼] per selezionare "MANUAL", quindi premere [OK]. 3 Premere [◀◀] o [▶▶] per sintonizzarsi sulla stazione. 4 Premere [OK]. 5 Premere [▲,▼] per selezionare un numero preselezionato, quindi premere [OK].

Ripetere i punti da 3 a 5 per preselezionare altre stazioni. La nuova stazione sostituisce la stazione che occupa lo stesso numero preselezionato.

Selezione di una stazione di preselezione

1 Premere ripetutamente [PLAY MENU] per selezionare "TUNE MODE". Oppure premere [■] sull'unità principale per selezionare "PRESET". Continuare con il punto 3. 2 Premere [▲,▼] per selezionare "PRESET", quindi premere [OK]. 3 Premere [◀◀] o [▶▶] per selezionare la stazione preselezionata.

Migliorare la qualità dell'audio

Quando si seleziona "FM"

1 Premere ripetutamente [PLAY MENU] per selezionare "FM MODE". 2 Premere [▲,▼] per selezionare "MONO", quindi premere [OK]. Per annullare, selezionare "STEREO". Anche "MONO" viene cancellato quando si cambia la frequenza.

Per memorizzare l'impostazione

Continuare con il punto 4 di "Preselezione manuale" (⇒ 11).

Quando si seleziona "AM"

1 Premere ripetutamente [PLAY MENU] per selezionare "B.PROOF". 2 Premere [▲,▼] per selezionare l'impostazione per garantire una ricezione ottimale, quindi premere [OK].

Controllo dello stato di segnale

Quando si seleziona "FM"

Premere [DISPLAY] per selezionare "FM STATUS".

FM- - - - Il segnale FM è debole. Il sistema non è sintonizzato su una stazione.

FM ST Il segnale FM è in stereo.

FM MONO "MONO" viene selezionato come "FM MODE". Il segnale FM è in mono.

Trasmissione RDS

Quando si seleziona "FM"

Premere ripetutamente [DISPLAY].

FREQ Frequenza

PS Nome servizio programma

PTY Tipo di programma

Nota:

RDS potrebbe non essere disponibile se la ricezione è debole.

Impostazione di attribuzione AM

Questo sistema è inoltre in grado di ricevere trasmissioni in AM a cui sono stati attribuiti intervalli da 10 kHz.

Quando si seleziona "AM"

Tenere premuto [▶/II] sull'unità principale.

Dopo qualche secondo, il pannello del display visualizza la frequenza radio minima corrente. Rilasciare il pulsante quando la frequenza minima cambia.

• Per tornare all'impostazione iniziale, ripetere i punti precedenti.
• Dopo aver modificato l'impostazione, le frequenze preselezionate vengono cancellate.

Effetti sonori

1 Premere ripetutamente [SOUND] per selezionare l'effetto. 2 Premere [Δ, ∇] per selezionare l'impostazione, quindi premere [OK].

Oppure girare [VOLUME/MULTI CONTROL] per selezionare l'impostazione.

PRESET EQ "ROCK", "POP", "AFRO BEAT", "ARABIC", "PERSIAN", "INDIA BASS", "DANGDUT", "MALAY POP", "ELECTRONICA", "REGGAETON", "SALSA", "SAMBA", "FOOTBALL", "KARAOKE" AX520 o "FLAT".

BASS/MID/TREBLE -4 a +4

Nota: Queste impostazioni sono cambiare quando si selezione l'impostazione PRESET EQ.

• Questa funzione enfatizza il livello di attacco del rullo di tamburi e produce un suono incisivo. A seconda del brano, l'effetto potrebbe essere ridotto.
• Questa funzione non è disponibile quando "D.BASS LEVEL" è impostato su "OFF".

Effetti di illuminazione

AKX520

È possibile modificare l'effetto di illuminazione sul sistema.

Premere ripetutamente [SETUP] per selezionare "ILLUMINATION", quindi premere [Δ, ∇] per selezionare l'effetto.

Oppure premere ripetutamente [ILLUMINATION] per selezionare l'effetto.

COLOR: Una selezione di 3 diversi colori di illuminazione sull'unità principale.

AUTO: Per illuminare in 3 diversi colori e passare da uno all'altro alternativamente.

OFF: Annulla l'effetto.

È inoltre possibile girare [VOLUME/MULTI CONTROL] per selezionare l'effetto successivo o precedente.

Nota:

Quando si attiva la funzione della regolazione dell'intensità luminosa, l'illuminazione del sistema rimane spenta nonostante sia attivata.

Funzioni DJ

È possibile utilizzare le funzioni DJ per aggiungere un effetto sonoro tra i brani.

Uso dell'app "Panasonic MAX Juke"

È possibile scaricare e installare l'app gratuita per Android™ "Panasonic MAX Juke" su Google Play™ per funzioni supplementari, ad esempio richiedere la riproduzione del brano da vari dispositivi contemporaneamente. È possibile richiamare i brani da riprodurre tramite l'app. Per i dettagli sull'app, fare riferimento al sito di seguito.

http://av.jpn.support.panasonic.com/support/global/cs/audio/app/

(Questo sito è solo in inglese.)

DJ jukebox

USB

È possibile utilizzare la funzione DJ jukebox per aggiungere un effetto di dissolvenza incrociata tra i brani.

1 Premere [PLAY MENU] per selezionare "JUKEBOX". 2 Premere [, ] per selezionare l'impostazione, quindi premere [OK].

Uso dell'unità principale

Premere ripetutamente [JUKEBOX] per selezionare l'impostazione.

OFF CROSSFADE Annullare effetto di dissolvenza.

ON CROSSFADE Aggiungere effetto di dissolvenza.

OFF Spegnere DJ jukebox.

Nota:

• Il sistema passa automaticamente alla modalità di ripetizione quando si accende DJ jukebox.
• DJ jukebox annullato quando si spegne il sistema o si passa ad un'altra sorgente.
• La funzione di dissolvenza incrociata potrebbe non funzionare tra brani con diverse frequenze di campionamento.

Cambiamento dell'impostazione di ripetizione

1 Premere ripetutamente [PLAY MENU] per selezionare "PLAYMODE". 2 Premere [▲,▼] per selezionare l'impostazione, quindi premere [OK].

RANDOM REPEAT Ripetizione della riproduzione casuale.

ALL TITLE REPEAT Ripetere tutti i brani.

0

Effetto DJ

(Eccetto sorgente AUX)

Solo con l'unità principale

È possibile utilizzare l'effetto DJ per aggiungere effetti sonori.

1 Premere [DJ] per selezionare "DJ EFFECT SELECT NUMBER" o "ON DJ EFFECT".

Per annullare, selezionare "OFF EFFECT".

2 Premere da [DJ1] a [DJ6] per selezionare l'effetto.

[DJ1] PHASER Aggiungere spazio e dimensione all'audio.

[DJ2] FILTER Migliorare o filtrare le gamme specifiche dell'audio.

[DJ3] SOUND CHOPPER Interrompere periodicamente l'audio.

[DJ4] ELECTRO ECHO Aggiungere eco digitale all'audio.

[DJ5] PITCH SHIFTER Regolare i tasti dell'audio.

[DJ6] HARMONIZER Aggiungere note all'audio per creare armonia.

Per annullare, premere di nuovo il pulsante.

3 Girare [VOLUME/MULTI CONTROL] per selezionare l'impostazione.

Nota:

L'effetto DJ viene annullato quando si spegne il sistema o si passa a AUX.

Uso di un microfono

AKX520

Preparativi

Abbassare il volume del sistema al minimo prima di collegare o scollegare un microfono.

1 Collegare un microfono (non fornito) alla presa corrispondente.

Tipo di spina: 6,3mm mono

2 Premere ripetutamente [SOUND] per selezionare "MIC VOL".

Oppure tenere premuto [-MIC VOL] finché non viene visualizzato "MIC VOL".

3 Premere [TRIANGOLO, NABLA] per regolare il volume del microfono, quindi premere [OK].

Oppure girare [VOLUME/MULTI CONTROL] per regolare il volume del microfono.

4 Per cantare con musica di sottofondo, riprodurre la sorgente musicale e regolare il volume del sistema.

Nota:

• Se viene emesso un rumore strano (tipo fischio), allontanare il microfono dai diffusori o abbassare il volume del microfono.
• Se non si utilizza il microfono, scollegarlo alla presa corrispondente e abbassare il volume del microfono al minimo.

Karaoke

AKX520

Preparativi

Selezionare la sorgente musicale.

Nota:

La funzione Karaoke viene annullata quando si spegne il sistema.

Effetto Karaoke

È possibile utilizzare l'effetto Karaoke per aggiungere effetti sonori.

1 Premere ripetutamente [SOUND] per selezionare "KARAOKE EFFECT", quindi premere [▲,▼] per selezionare l'effetto.

Oppure premere ripetutamente [KARAOKE] per selezionare l'effetto.

VOCAL CANCEL	Riduce il livello vocale o modifica la modalità audio (a seconda della sorgente).
ECHO Aggiungere l'effetto eco all'audio.
KEY CONTROL	Cambio della tonalità di un brano. Nota: Questa impostazione viene annullata quando si passa ad un'altra sorgente.
TEMPO	CD USB Cambiare la velocità di un brano.
BGM Cambiare il livello della musica di sostofondo.
MIC EQ Selezionare una modalità MIC EQ.
OFF EFFECT	Annulla l'effetto. Premere [OK] per confermare. O tenere premuto [-OFF] finché non viene visualizzato "OFF EFFECT".

Per controllare l'impostazione attuale, premere [OK].

2 Premere [◀◀/◀] o [▶▶/▶] per selezionare l'impostazione, quindi premere [OK].

Oppure girare [VOLUME/MULTI CONTROL] per selezionare l'impostazione.

VOCAL CANCEL	"OFF", 1 a 3, "L", "R", "L+R"
	Quando si utilizesza una sorgente stereo non formattata per Karaoke Si consiglia di utilizzare "2 VOCAL CANCEL" per la maggior parte delle canzoni.
	Quando si utilizesza una sorgente formattata per Karaoke L: Solo audio canale sinistro (solo accompagnamento)
	R: Solo audio canale destro (solo vocale)
	L+R: Audio canale destro e sinistro insieme
ECHO "OFF", 1 a 4
KEY CONTROL	-6 a +6
TEMPO "OFF", -2 a +2
BGM "OFF", 1 a 3
MIC EQ "SINGING" o "SPEECH"

Nota: Per utilizzare l'effetto Karaoke nella sorgente AUX, impostare "AUX MODE" su "MODE 1" (⇔ 15).

Orologio e timer

Impostazione dell'orologio

Questo è un orologio con formato a 24 ore.

1 Premere [SETUP] per selezionare "CLOCK". 2 Premere [▲,▼] per impostare l'ora, quindi premere [OK].

Per controllare l'ora

Premere [SETUP] per selezionare "CLOCK", quindi premere [OK].

In modalità di attesa, premere [DISPLAY].

Nota:

Ripristinare l'orologio regolarmente per mantenerne la precisione.

Timer di sospensione

Il timer di sospensione spegne il sistema una volta trascorso il tempo impostato.

Premere ripetutamente [SLEEP] per selezionare l'impostazione (in minuti).

Per annullare, selezionare "OFF".

Per controllare il tempo rimanente

Premere [SLEEP].

Nota:

• Il tempo rimanente viene visualizzato per alcuni secondi ogni minuto. "SLEEP 1" viene sempre visualizzato quando rimane solo 1 minuto.
• Il timer di sospensione ha sempre la precedenza. Accertarsi che le impostazioni dei timer non si sovrappongano.

Timer di riproduzione

(Eccetto sorgente Bluetooth® e AUX)

È possibile impostare il timer in maniera che l'unità si accenda a una data ora per funzionare come sveglia.

Preparativi

Impostare l'orologio.

1 Premere ripetutamente [SETUP] per selezionare "TIMER ADJ". 2 Premere [Δ, ∇] per impostare l'ora di inizio, quindi premere [OK]. 3 Ripetere il punto 2 per impostare l'ora della fine. 4 Premere [Δ, ∇] per selezionare la sorgente da riprodurre, quindi premere [OK].

Per avviare il timer

1 Preparare la sorgente che si desidera ascoltare (disco, USB o radio) e impostare il volume. 2 Premere ripetutamente [SETUP] per selezionare "TIMER SET". 3 Premere [Δ, ∇] per selezionare "PLAY ON", quindi premere [OK]. Viene visualizzato "⊙". Per annullare, selezionare "PLAY OFF". Il sistema deve essere spento per permettere al timer di funzionare.

Per controllare l'impostazione

Premere ripetutamente [SETUP] per selezionare "TIMER ADJ", quindi premere [OK].

In modalità di attesa, premere due volte [DISPLAY].

Nota:

• Il timer si avvia a basso volume e aumenta gradualmente fino al livello preimpostato.
• Il timer si accende ogni giorno all'ora impostata se è attivato.
• Se si spegne e riaccende il sistema quando il timer è in funzione, il timer non si ferma all'ora della fine.

Apparecchi esterni

È possibile collegare un videoregistratore, lettore DVD, ecc. e ascoltare l'audio da questo sistema.

Preparativi

• Staccare il cavo di alimentazione CA.
• Spegnere tutte le apparecchiature e leggere le relative istruzioni per l'uso.

1 Collegare le apparecchiature esterne. 2 Premere ripetutamente [SELECT <, >] per selezionare "AUX". 3 Riprodurre le apparecchiature esterne.

Nota:

Non piegare i cavi ad angoli acuti. - I componenti e i cavi sono venduti separatamente. - Si potrebbe verificare una distorsione del suono quando si usa un adattatore. - Per collegare apparecchiature diverse da quelle descritte, rivolgersi al rivenditore di prodotti audio.

Modalità AUX

AKX520

1 Premere [PLAY MENU] per selezionare "AUX MODE". 2 Premere [Δ, ∇] per selezionare la modalità, quindi premere [OK].

MODE 1(predefinito)

Selezionare questa modalità per utilizzatol'effetto Karaoke.

MODE 2

Selezionare questa modalità per guardare film teilevisi o utilizzato unlettore esterno con funzioni Karaoke.

Altri

Spegnimento automatico

Il sistema si spegne automaticamente se non viene utilizzato per circa 20 minuti.

1 Premere ripetutamente [SETUP] per selezionare "AUTO OFF". 2 Premere [Δ, ∇] per selezionare "ON", quindi premere [OK].

Per annullare, selezionare "OFF".

Nota:

• Questa funzione non è disponibile quando la sorgente è radio o quando è connesso un dispositivo Bluetooth®. AKX520

Questa funzione potrebbe non essere disponibile quando è collegato un microfono.

Attesa Bluetooth®

La funzione si attiva automaticamente sul sistema quando si stabilisce una connessione Bluetooth da un dispositivo associato.

1 Premere ripetutamente [SETUP] per selezionare "BLUETOOTH STANDBY". 2 Premere [▲,▼] per selezionare "ON", quindi premere [OK].

Per annullare, selezionare "OFF".

Nota:

La risposta sarà più lunga per alcuni dispositivi. Se si è connessi a un dispositivo Bluetooth® prima di spegnere il sistema, attendere minimo 5 secondi prima di connettersi di nuovo al sistema dal dispositivo Bluetooth®.

Aggiornamento software

Periodicamente, Panasonic può rilasciare software aggiornato per questa unità per aggiungere o migliorare il funzionamento di una determinata funzione. Questi aggiornamenti sono disponibili gratuitamente. Per altri dettagli, consultare il seguente sito web: http://panasonic.jp/support/global/cs/ (Questo sito è solo in inglese.)

Controllo della versione software

1 Premere ripetutamente [SETUP] per selezionare "SW VER.", quindi premere [OK]. Viene visualizzata la versione software. 2 Premere di nuovo [OK] per uscire.

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni.

Problemi comuni

L'unità non funziona.

• Il dispositivo di sicurezza è stato attivato. Agire come segue:
• Premere [0/1] sull'unità principale per portare l'unità in modalità di attesa. Se l'unità non passa in modalità standby, scollegare e ricollegare il cavo di alimentazione CA.
• Premere di nuovo [0/1] per accendere l'unità. Se il problema persiste, rivolgersi al rivenditore.

In modalità di attesa, il display si illumina e cambia continuamente.

• Tenere premuto [■] sull'unità principale finché non viene visualizzato "DEMO OFF" o "SDEMO OFF".

Non è possibile effettuare alcuna operazione con il telecomando.

• Verificare che la batteria sia installata correttamente.

Suono distorto o nessun suono.

• Regolare il volume del sistema.
• Spegnere il sistema, individuare e correggere la causa, poi accenderlo nuovamente. Tale situazione può derivare dal sovraccarico dei diffusori a causa di eccessivo volume o potenza e dall'uso del sistema in un ambiente molto caldo.

Si sente un ronzio durante la riproduzione.

• Cavo di alimentazione CA o lampada a fluorescenza vicini ai cavi. Tenere gli altri apparecchi e cavi lontano dai cavi di questo sistema.

Il livello audio si riduce.

• Il circuito di protezione è stato attivato a seguito dell'uso continuo a volume alto. Consente di proteggere il sistema e mantenere la qualità audio.

Disco

Display visualizzato non correttamente. La riproduzione non si avvia.

• Il disco non è stato inserito correttamente. Inserirlo correttamente. Il disco è sporco. Pulire il disco.
• Sostituire il disco se è graffiato, ondulato o non conforme agli standard. Se c'è condensa, far asciugare il sistema per 1 o 2 ore.

Il numero totale di brani visualizzato è errato. Impossibile leggere il disco.

Si sente un suono distorto.

• Si è inserito un disco non riproducibile dal sistema. Inserire un disco riproducibile.
• Si è inserito un disco non finalizzato.

USB

Impossibile leggere il dispositivo USB o i contenuti.

• Il tipo del dispositivo USB o i loro contenuti non sono compatibili con il sistema.
• I dispositivi USB con capacità di archiviazione oltre 32 GB potrebbero non funzionare in alcune condizioni.

Il dispositivo USB funziona lentamente.

• La lettura del dispositivo USB di grandi dimensioni o dotato di una capacità di archiviazione elevata richiede più tempo.

Bluetooth®

Non è possibile effettuare l'associazione.

• Verificare le condizioni del dispositivo Bluetooth®.
• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.

Non è possibile connettere il dispositivo.

• L'associazione del dispositivo non è stata completata. Effettuare di nuovo l'associazione (⇒ 8).
• L'associazione del dispositivo è stata sostituita. Effettuare di nuovo l'associazione (⇒ 8).
• Questo sistema potrebbe non connettersi ad un altro dispositivo. Scollegare l'altro dispositivo e cercare di collegare di nuovo il dispositivo.
• Il sistema potrebbe presentare anomalie. Spegnere e riaccendere il sistema.
• Se si seleziona "MODE 2" in "LINK MODE", selezionare "MODE 1" (⇒ 10).

Il dispositivo è connesso, ma non è possibile sentire l'audio dal sistema.

• Per alcuni dispositivi Bluetooth® integrati, è necessario impostare manualmente l'uscita audio su "SC-AKX520" o "SC-AKX320". Per i dettagli, leggere le istruzioni per l'uso del dispositivo.

La riproduzione durante il collegamento multiplo non funziona o non viene emesso alcun suono.

• Riavviare l'app del dispositivo.
• Non è stato avviato correttamente il controllo del dispositivo. Scollegare i dispositivi al momento connessi e riprovare.

L'audio dal dispositivo è interrotto.

• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.
• Rimuovere tutti gli ostacoli tra il sistema e il dispositivo.
• Altri dispositivi che usano la banda di frequenza 2,4 GHz (router wireless, forni a microonde, cordless, ecc.) causano interferenze. Avvicinare il dispositivo al sistema e allontanarlo da altri dispositivi.
• Selezionare "MODE 1" per una comunicazione stabile (⇒ 10).

Radio

Suono distorto.

• Usare un'antenna FM esterna opzionale. L'antenna deve essere installata da un tecnico competente.

Si sentono dei rumori tipo battiti.

• Spegnere il televisore o allontanarlo dal sistema.
• Allontanare i telefoni cellulari dal sistema in caso di interferenza.
• In modalità sintonizzatore AM, selezionare l'impostazione "B.PROOF" per garantire una ricezione ottimale.

Si sente un ronzio durante le trasmissioni AM.

• Allontanare l'antenna dagli altri cavi.

AUX

L'immagine e l'audio riprodotti non sono sincronizzati.

• Impostare "AUX MODE" su "MODE 2".

Non è possibile utilizzare l'effetto Karaoke.

• Impostare "AUX MODE" su "MODE 1".

Dis

1

• Il cavo di alimentazione CA è stato collegato per la prima volta o recentemente si è verificata una interruzione di corrente. Impostare l'orologio.
• Il tempo di riproduzione del brano è superiore a 99 minuti.

"ADJUST CLOCK"

L'orologio non è impostato. Regolare l'orologio.

"ADJUST TIMER"

• Il timer di riproduzione non è impostato. Regolare il timer di riproduzione.

"AUTO OFF"

• Il sistema non è stato utilizzato per circa 20 minuti e si spegnerà tra un minuto. Per annullare, premere un pulsante.

• Sono stati connessi 3 dispositivi Bluetooth®. Per connettere un altro dispositivo, scollegare uno dei dispositivi connessi e riprovare.

"ERROR"

• È stata effettuata un'operazione errata. Leggere le istruzioni e riprovare. "F□□”/“F□□□”（"rappresenta un numero.)
• Il circuito di protezione è stato attivato e il sistema potrebbe spegnersi automaticamente.
• Scollegare il cavo di alimentazione CA e attendere qualche secondo prima di ricollegarlo. Se il problema persiste, collegare il cavo di alimentazione CA e rivolgersi al rivenditore.

"NO DISC"

Non si è inserito un disco.

"NO PLAY"

"UNSUPPORT"

• Il dispositivo USB non contiene album o brani.
• Verificare il contenuto. È possibile riprodurre solo il formato supportato.
• Il sistema potrebbe presentare anomalie. Spegnere e riaccendere il sistema.

"NOT SUPPORT MULTI CONNECT"

• Impossibile stabilire una connessione Bluetooth. Scollegare i dispositivi al momento connessi e riprovare.

"NOT SUPPORTED"

• Per utilizzare l'effetto Karaoke nella sorgente AUX, impostare "AUX MODE" su "MODE 1".

"PLAYER ERROR"

• Si è riprodotto un file MP3 non supportato. Il sistema salterà quel brano e riprodurrà quello successivo.

"REMOTE 1"

"REMOTE 2"

• Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando.
• Quando viene visualizzato "REMOTE 1", tenere premuti [OK] e [Ful] sul telecomando per un minimo di 4 secondi.
• Quando viene visualizzato "REMOTE 2", tenere premuti [OK] e [<] per un minimo di 4 secondi.

"TEMP NG"

• Il circuito di protezione temperatura è stato attivato e il sistema si spegnerà. Lasciare raffreddare l'unità prima di riaccenderla.
• Controllare che le aperture di ventilazione dell'unità non siano ostruite.
• Assicurarsi che l'unità sia ben ventilata.

"USB A NO DEVICE"

"USB B NO DEVICE"

• Il dispositivo USB non è collegato. Verificare il collegamento.

"USB OVER CURRENT ERROR"

• Il dispositivo USB sta utilizzando troppa corrente. Scollegare il dispositivo USB, spegnere e riaccendere il sistema.
• Controllare il collegamento. Potrebbe essere causato da un cavo USB difettoso.

“VBR”

• Il sistema non può visualizzare il tempo di registrazione restante per i brani a velocità bit variabile (VBR).

Codice del telecomando

Se un altro apparecchio Panasonic risponde al telecomando di questo sistema, cancellare il codice del telecomando di questo sistema.

Preparativi

Premere ripetutamente [SELECT] sull'unità principale per selezionare "AUX".

Per impostare il codice su "REMOTE 2"

1 Tenere premuto [SELECT] sull'unità principale e [<] finché non viene visualizzato "REMOTE 2". 2 Tenere premuti [OK] e [<] per un minimo di 4 secondi.

Per impostare il codice su "REMOTE 1"

1 Tenere premuto [SELECT] sull'unità principale e [sul telecomando] finché non viene visualizzato "REMOTE 1". 2 Tenere premuti [OK] e [sul telecomando] per un minimo di 4 secondi.

Reimpostazione della memoria di sistema

Se si verifica quanto segue, ripristinare la memoria: Non c'è risposta alla pressione dei pulsanti. - Si desidera cancellare e ripristinare il contenuto della memoria.

1 Staccare il cavo di alimentazione CA. 2 Tenendo premuto [⏻/1] sull'unità principale, collegare di nuovo il cavo di alimentazione CA. Continuare a tenere premuto il pulsante finché non viene visualizzato "-- -- -- -- --". 3 Rilasciare [⏻/1]. Tutte le regolazioni tornano a quelle predefinite di fabbrica. È necessario reimpostare il contenuto della memoria.

Dati tecnici

Dati generali

Alimentazione	CA da 220 V a 240 V, 50 Hz
Consumo di corrente
AKX520	86 W
AKX320	60 W
Consumo di corrente nella modalità di attesa (circa)
Con “BLUETOOTH STANDBY” impostato su “OFF”	0,5 W
Con “BLUETOOTH STANDBY” impostato su “ON”	0,6 W

Dimensioni (L x A x P) 400 mm x 142 mm x 250 mm

Peso (SA-AKX520) 2,5 kg

Peso (SA-AKX320) 2,5 kg

Intervallo di temperatura durante il funzionamento: da 0 °C a +40 °C

Intervallo di umidità durante il funzionamento: dal 35% all'80% di umidità relativa (senza condensa)

Sezione amplificatore

Modalità stereo con potenza di uscita RMS

AKX520

Canale anteriore (con entrambi i canali pilotati): 325 W per canale (3 Ω), 1 kHz, distorsione armonica totale 30%

Potenza modalità stereo RMS totale: 650 W AKX320

Canale anteriore (con entrambi i canali pilotati): 225 W per canale (4 Ω), 1 kHz, distorsione armonica totale 30%

Potenza modalità stereo RMS totale: 450 W

Sezione sintonizzatore

Modulazione di frequenza (FM)

Memoria preimpostata: 30 stazioni; gamma di frequenza: da 87,50 MHz a 108,00 MHz (intervalli di 50 kHz); terminali antenna: 75 Ω (sbilanciati)

Modulazione d'ampiezza (AM)

Memoria preimpostata 15 stazioni Gamma di frequenza Da 522 kHz a 1629 kHz (intervalli di 9 kHz) Da 520 kHz a 1630 kHz (intervalli di 10 kHz)

Sezione disco

Dischi utilizzabili (da 8 cm o 12 cm) CD, CD-R/RW (CD-DA, MP3*)

• MPEG-1 Layer 3, MPEG-2 Layer 3

Scelta

Lunghezza d'onda 790 nm (CD)

Sezione terminali

Porta USB

USB standard USB 2.0 a velocità massima Supporto formato file multimediale MP3 (.mp3) File system del dispositivo USB FAT12, FAT16, FAT32

AUX IN

Ingresso audio Presa pin (1 sistema)

AKX520

Microfono

Terminale Presa da 6,3 mm, mono (2 sistemi)

Sezione Bluetooth®

Versione	Bluetooth® Versione 4.2
Classe	Classe 2
Profili supportati	A2DP, AVRCP, SPP
Banda di frequenza	Banda a 2,4 GHz FH-SS
Frequenza operativa	Da 2402 MHz, a 2480 MHz
Potenza massima (e.i.r.p.)	10 dBm
Distanza operativa	Campo visivo di 10 m
Codec supportato	SBC

Sezione diffusori

SB-AKX440

Diffusore(i)

Woofer 20 cm tipo a cono x 1

Tweeter 6 cm tipo a cono x 1

Impedenza 3 Ω

Dimensioni (L x A x P) 257 mm x 422 mm x 219 mm

Peso 4,5 kg

SB-AKX220

Diffusore(i)

Woofer 16 cm tipo a cono x 1

Tweeter 6 cm tipo a cono x 1

Impedenza 4 Ω

Dimensioni (L x A x P) 199 mm x 333 mm x 210 mm

Peso 3,3 kg

Nota:

• I dati tecnici sono soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

Smaltimento di vecchie apparecchiature e batterie Solo per l'Unione Europea e Paesi con sistema di riciclaggio

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere gettati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese.

Smaltendoli correttamente, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni sulla raccolta e sul riciclaggio, vi preghiamo di contattare il vostro comune.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Nota per il simbolo delle batterie (simbolo rifiuto):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

3 Selezionare "SC-AKX520" o "SC-AKX320" nel menu Bluetooth® del dispositivo.

Per annullare, selezionare "OK? NO".

AKX320

Per annullare, selezionare "STEREO".

Per annullare, selezionare "OFF EFFECT".

Per annullare, selezionare "OFF".

Per annullare, selezionare "OFF".

Nota:

Per annullare, selezionare "OFF".

Nota:
