SCAKX520E - Chaîne Hi-Fi PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Panasonic
Modèle	SCAKX520E
Type de produit	Chaîne Hi-Fi avec lecteur CD, radio, Bluetooth
Puissance de sortie RMS	650 W totale (2 × 325 W sous 3 Ω)
Dimensions (L × H × P)	400 mm × 142 mm × 250 mm (unité principale)
Poids (unité principale)	2,5 kg
Poids des enceintes (SB-AKX440)	4,5 kg chacune
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique	86 W en fonctionnement, 0,5 W en veille (Bluetooth standby OFF)
Formats audio supportés	CD-DA, MP3 (CD-R/RW, USB), Bluetooth SBC
Connectivité	Bluetooth 4.2 (portée 10 m), USB 2.0 (FAT12/16/32, jusqu'à 32 Go), entrée AUX, microphone (2 × jack 6,3 mm)
Tuner radio	FM (87,5-108 MHz, 30 préréglages) et AM (522-1629 kHz, 15 préréglages)
Effets sonores	Égaliseur préréglé (Rock, Pop, etc.), Surround, D.BASS, DJ Jukebox, effets DJ (Phaser, Filter, etc.)
Fonctions Karaoké	Réduction vocale, écho, contrôle de tonalité, tempo, égaliseur micro
Éclairage d'ambiance	3 couleurs (fixe, auto, arrêt)
Minuteries	Minuterie de veille (jusqu'à 120 min), minuterie de lecture (réveil)
Accessoires fournis	Télécommande (pile incluse), 2 cordons d'alimentation, antenne FM intérieure, antenne cadre AM, 2 noyaux de ferrite
Entretien	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser d'alcool, diluant ou benzène
Sécurité	Laser de classe 1 ; ne pas obstruer la ventilation ; ne pas exposer à l'humidité ; utiliser les piles recommandées
Réparabilité	Confier toute réparation à un technicien qualifié ; réinitialisation possible en débranchant et rebranchant l'appareil

FOIRE AUX QUESTIONS - SCAKX520E PANASONIC

Comment connecter mon téléphone en Bluetooth ?

Assurez-vous que l'appareil est sous tension. Activez le Bluetooth sur votre téléphone. Sur la chaîne, appuyez sur la touche SELECT pour choisir la source Bluetooth. Si l'appairage est nécessaire, maintenez enfoncée la touche [] jusqu'à ce que "PAIRING" s'affiche, puis sélectionnez "SC-AKX520" dans la liste des périphériques de votre téléphone. Le code PIN est "0000" ou "1234" si demandé.

Comment régler l'horloge ?

Appuyez à plusieurs reprises sur SETUP jusqu'à afficher "CLOCK". Utilisez les touches ▲/▼ pour régler l'heure, puis appuyez sur OK. L'horloge fonctionne en cycle de 24 heures.

Que faire si le son est déformé ou absent ?

Vérifiez le volume : appuyez sur VOL pour augmenter. Si le problème persiste, éteignez l'appareil, débranchez-le quelques secondes, puis rebranchez-le. Assurez-vous que les enceintes sont correctement connectées et que la source audio n'est pas en sourdine (touche MUTE).

Comment utiliser la fonction Karaoké ?

Branchez un microphone (non fourni) sur la prise MIC de l'appareil. Sélectionnez une source musicale (CD, USB, Bluetooth). Appuyez plusieurs fois sur KARAOKE pour choisir un effet (réduction vocale, écho, etc.). Réglez le volume du micro avec MIC VOL (touche SOUND puis réglage).

Puis-je connecter une clé USB ?

Oui, branchez votre clé USB (format FAT12/16/32, jusqu'à 32 Go) sur le port USB avant (ou arrière selon modèle). Appuyez sur SELECT pour choisir "USB A" ou "USB B". La lecture des fichiers MP3 commence automatiquement. N'utilisez pas de câble d'extension USB.

Comment prérégler des stations radio ?

Pour un préréglage automatique, appuyez sur PLAY MENU, sélectionnez "A.PRESET", choisissez "LOWEST" ou "CURRENT" avec ▲/▼, puis confirmez avec OK. Pour un préréglage manuel, syntonisez d'abord la station souhaitée en mode MANUAL, puis appuyez sur OK pour mémoriser sur un numéro de canal.

Que signifient les codes d'erreur comme "F00" ?

Les codes "F□□" indiquent l'activation du circuit de protection. Débranchez le cordon d'alimentation pendant quelques secondes, puis rebranchez. Si le problème persiste, contactez un technicien. "TEMPNG" signifie surchauffe : laissez refroidir et vérifiez la ventilation.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, de diluant ou de benzène. Pour les taches tenaces, un chiffon légèrement humidifié peut être utilisé.

Puis-je utiliser d'autres enceintes que celles fournies ?

Non, il est recommandé d'utiliser uniquement les enceintes fournies (SB-AKX440 pour le modèle SCAKX520E). L'utilisation d'autres enceintes peut endommager l'amplificateur et dégrader la qualité sonore.

Comment activer la fonction d'extinction automatique ?

Appuyez plusieurs fois sur SETUP jusqu'à afficher "AUTO OFF". Utilisez ▲/▼ pour sélectionner "ON" (actif) ou "OFF" (inactif), puis validez avec OK. L'appareil s'éteindra après environ 20 minutes d'inactivité (sauf en mode radio ou Bluetooth connecté).

MODE D'EMPLOI SCAKX520E PANASONIC

Cette illustration montre le SC-AKX320.

Chaine stéréo avec lecteur CD

Système stéréo CD

Système stéréo CD

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Conservez ce manuel.

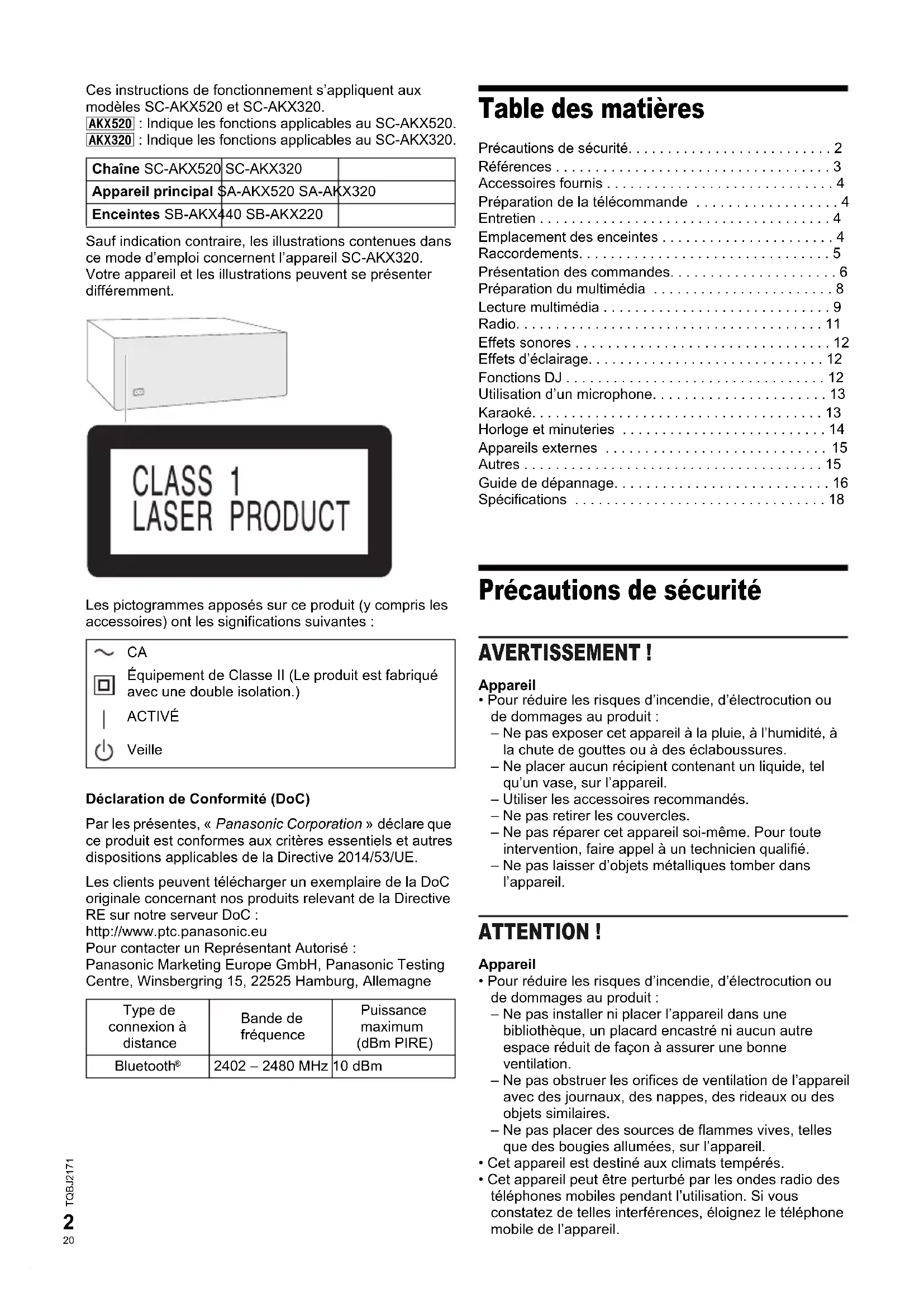

Ces instructions de fonctionnement s'appliquent aux modèles SC-AKX520 et SC-AKX320.

AKX520 : Indique les fonctions applicables au SC-AKX520. AKX320 : Indique les fonctions applicables au SC-AKX320.

Chaine SC-AKX520	SC-AKX320
Appareil principal	SA-AKX520 SA-AK	X320
Enceintes SB-AKX440	SB-AKX220

Sauf indication contraire, les illustrations contenues dans ce mode d'emploi concernent l'appareil SC-AKX320. Notre appareil et les illustrations peuvent se présenter différemment.

Les pictogrammes apposés sur ce produit (y compris les accessoires) ont les significations suivantes :

~ CA Équipement de Classe II (Le produit est fabriqué avec une double isolation.) | ACTIVÉ Veille

Déclaration de Conformité (DoC)

Par les présentes, « Panasonic Corporation » déclare que ce produit est conforme aux critères essentiels et autres dispositions applicables de la Directive 2014/53/UE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive RE sur notre serveur DoC :

http://www.ptc.panasonic.eu

Pour contacter un représentant autorisé :

Panasonic Marketing Europe GmbH, Panasonic Testing

Centre, Winsberging 15, 22525 Hambourg, Allemagne

Type de connexion à distance	Bande de fréquence	Puisance maximum (dBm PIRE)
Bluetooth®	2402 – 2480 MHz	10 dBm

Table des matières

Précautions de sécurité 2

Références 3

Accessoires fournis 4

Préparation de la télécommande 4

Entretien 4

Emplacement des enceintes 4

Raccordements 5

Présentation des commandes 6

Préparation du multimédia 8

Lecture multimédia 9

Radio 11

Effets sonores 12

Effets d'éclairage 12

Fonctions DJ 12

Utilisation d'un microphone 13

Karaoké 13

Horloge et minuteries 14

Appareils externes 15

Autres 15

Guide de dépannage 16

Spécifications 18

Précautions de sécurité

AVERTISSEMENT !

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas exposer cet appareil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer aucun récipient contenant un liquide, tel qu'un vase, sur l'appareil.
• Utiliser les accessoires recommandés.
• Ne pas retarder les couvercles.
• Ne pas réparer cet appareil soi-même. Pour toute intervention, faire appel à un technicien qualifié.
• Ne pas laisser d'objets métalliques tomber dans l'appareil.

ATTENTION!

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas installer ni placer l'appareil dans une bibliothèque, un placard encastré ni aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil. Cet appareil est destiné aux climats tempérés.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.
• Cet appareil utilise un laser. L'exécution de procédures ou l'utilisation de commandes ou de réglages autres que ceux spécifiés ici peuvent provoquer une exposition à des radiations dangereuses.
• Placer l'appareil sur une surface plane, à l'abri de la lumière du jour, de températures élevées et de vibrations excessives.

Cordon d'alimentation secteur

• La fiche d'alimentation est ce qui permet de déconnecter l'appareil. Installer cet appareil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

Pile

• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommandé par le fabricant.
• Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Ne pas démonter ou court-circuiter les piles.
• Ne pas charger la pile alcaline ou au manganèse.
• Ne pas utiliser de piles dont l'enveloppe a été retirée.
• Retirez la pile si vous n'utilisez pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et sec.

Références

À propos de Bluetooth®

Panasonic décline toute responsabilité en cas de compromission de données et/ou d'informations au cours d'une transmission sans fil.

Bande de fréquence

• Ce système utilise la bande de fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.
• Les actions ci-dessous sont passibles d'une peine dans certains pays :
• Démontage ou modification de l'appareil principal.
• Suppression des indications de spécifications.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les périphériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périphériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les spécifications et les réglages d'un périphérique, ce dernier peut ne pas réussir à se connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périphérique Bluetooth®.

Portée d'utilisation

Utiliser ce périphérique à une portée maximale de 10 m. La portée peut décroître en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres appareils

• Ce système peut ne pas fonctionner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir à cause des interférences des ondes radio si cet appareil est installé trop près d'autres dispositifs Bluetooth ou de dispositifs utilisant la bande 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station d'émission ou autre se trouvant à proximité sont trop puissantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximité d'un appareil ou dans un environnement sensible aux perturbations radioélectriques (exemple : aéroports, hôpitaux, laboratoires, etc.).

Licences

Le nom de la marque Bluetooth® ainsi que les logos sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuée sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

Android et Google Play sont des marques de commerce Google LLC.

Accessoires fournis

Vérifier que tous les accessoires fournis sont présents.

2 Cordon d'alimentation secteur 1 Antenne-cadre AM AKX520

2 Noyaux de ferrite

1 Antenne FM intérieure

1 Télécommande

(N2QAYB001215)

1 Pile de la télécommande Pour le Royaume-Uni et l'Irlande

1 Adaptateur de fiche d'antenne

ATTENTION !

Garder l'adaptateur de fiche d'antenne hors de portée des enfants qui pourraient l'avaler.

Remarque :

Utiliser le cordon d'alimentation secteur adapté à votre prise secteur domestique.

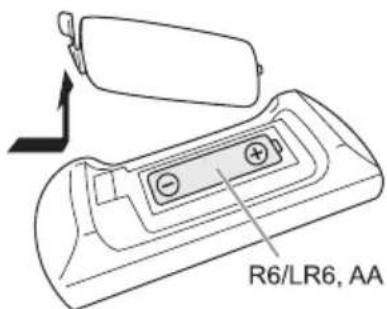

Préparation de la télécommande

Utiliser des piles alcalines ou au manganèse.

Installez la pile de sorte que les pôles (+ et -) soient alignés avec ceux de la télécommande.

Entretien

Débrancher le cordon d'alimentation secteur avant

l'entretien. Nettoyer ce système avec un chiffon doux et sec.

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imprégné d'un produit chimique, lire attentivement les instructions qui accompagnent le chiffon.

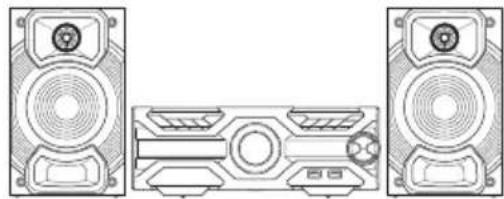

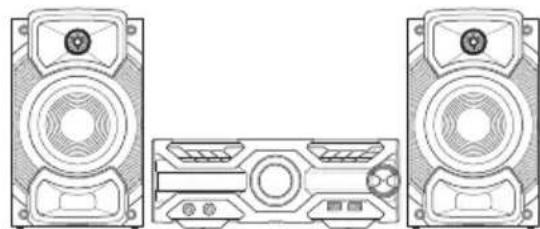

Emplacement des enceintes

Les enceintes gauche et droite sont les mêmes.

AKX520

AKX320

N'utiliser que les enceintes fournies.

Vous pouvez endommager le système et diminuer la qualité du son si vous utilisez d'autres enceintes.

Remarque :

• Gardez vos enceintes à plus de 10 mm de l'unité principale pour la ventilation.
• Placez les enceintes sur une surface plane en toute sécurité.
• Ces enceintes n'ont pas de blindage magnétique. Ne pas les placer près de téléviseurs, d'ordinateurs ou d'autres appareils facilement influencés par le magnétisme.
• Lorsque vous jouez à des niveaux élevés pendant une longue période, elles peuvent causer des dommages aux enceintes et diminuer la durée de vie des enceintes.
• Diminuer le volume dans ces conditions pour éviter tout dommage :

Lorsque le son est déformé. Lorsque vous ajustez la qualité sonore.

ATTENTION!

Utiliser les enceintes seulement avec la chaîne recommandée. Sinon, l'amplificateur et les enceintes peuvent subir des dommages, et il y aura risque d'incendie. En cas de dommages ou de changement brusque des performances, s'adresser à un technicien de réparations qualifié. - Ne pas modifier les enceintes ou les fils d'enceintes au risque d'endommager l'appareil. - Suivre les procédures figurant dans ces instructions lorsqu'on monte les enceintes. - Ne pas toucher les surfaces réverbérantes des cônes d'enceinte :

• Cela pourrait endommager le cône d'enceinte.
• Le cône d'enceinte peut être chaud.

Raccordements

Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.

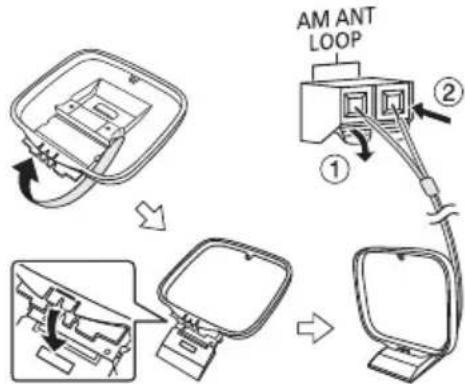

1 Raccorder l'antenne-cadre AM.

Placer l'antenne sur sa base jusqu'à ce qu'elle s'enclenche.

2 Raccorder l'antenne FM intérieure.

Placer l'antenne là où la réception est maximale.

3 Raccorder les enceintes.

AKX520

Fixation du noyau de ferrite

① Tirer sur la languette pour ouvrir. ② Poser les câbles d'enceintes sur l'une des surfaces concaves. S'assurer que le noyau de ferrite se situe à environ 5 cm de l'extrémité des câbles d'enceintes.

Enrouler les câbles d'enceintes autour du noyau de ferrite et sur l'autre surface concave. ④ Fermer le noyau de ferrite jusqu'à ce qu'il s'enclenche.

Remarque :

Si vous omettez de fixer le noyau de ferrite aux câbles d'enceintes, la réception de la radio peut être médiocre.

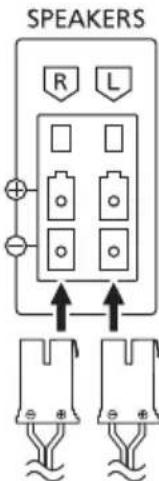

Raccordez les câbles d'enceintes aux bornes correspondantes.

4 Raccorder le cordon d'alimentation secteur.

N'utiliser aucun autre cordon d'alimentation secteur que celui fourni.

Économie d'énergie

L'appareil consomme une petite quantité d'électricité quand il est en mode veille. Débrancher l'alimentation si vous n'utilisez pas l'appareil.

Certains réglages seront perdus après avoir débranché l'appareil. Vous devez les régler de nouveau.

Remarque :

Garder les antennes à distance des câbles d'enceinte et du cordon d'alimentation secteur afin d'éviter les bruits de captage.

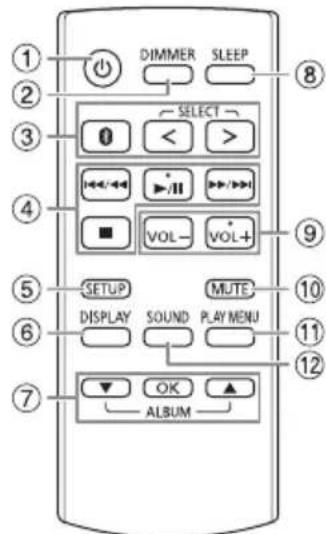

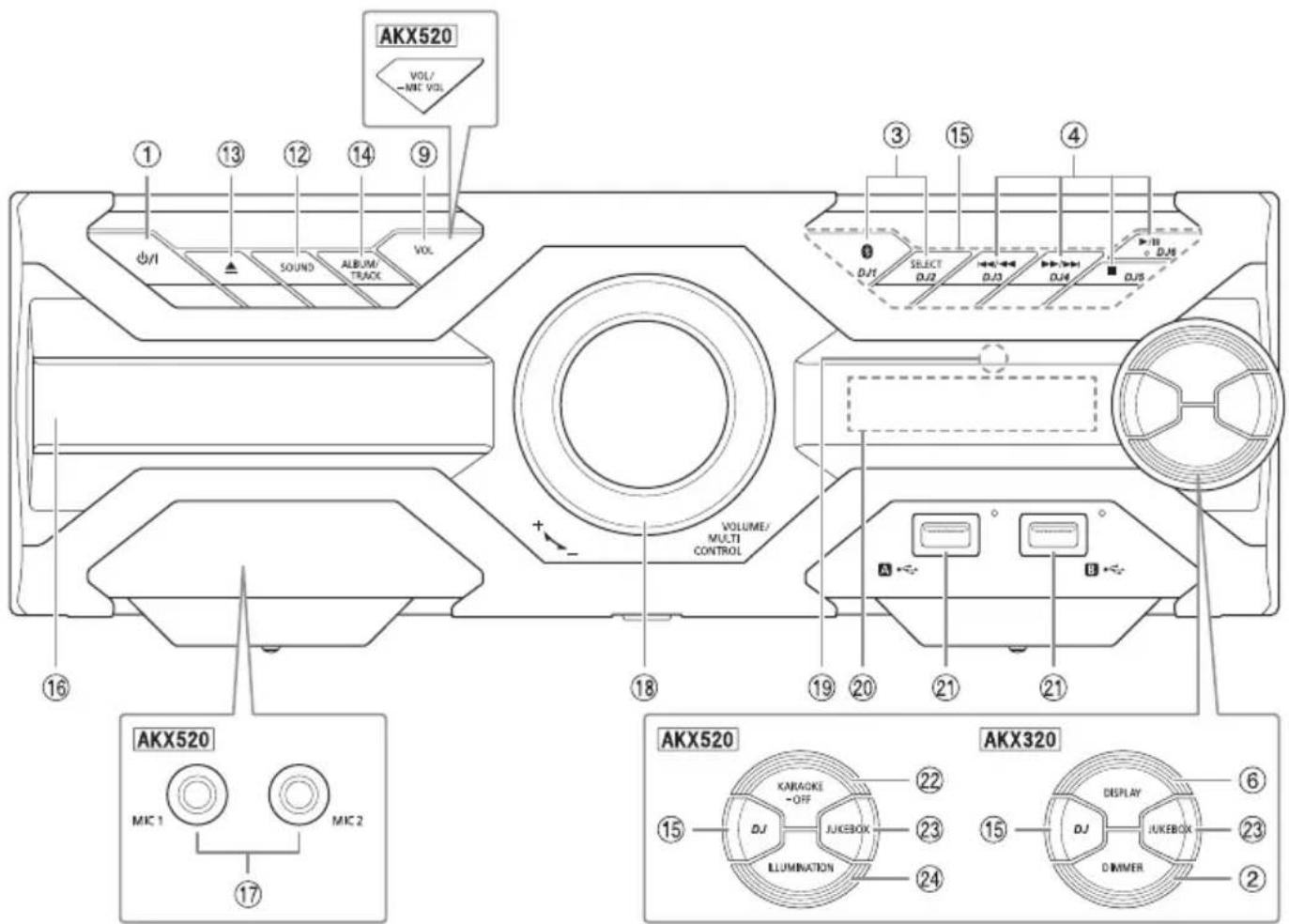

Présentation des commandes

Effectuer les procédures avec la télécommande. Il est également possible d'utiliser les touches de l'appareil principal, si ce sont les mêmes.

① Interrupteur de veille/marche [U], [U/I]

Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant.

② Diminuer la luminosité de l'écran

Pour annuler, ré-appuyez sur la touche. AKX520

L'effet d'éclairage est également éteint.

③ Sélectionner la source audio

Appuyer à plusieurs reprises sur [SELECT <,>] (appareil principal : [SELECT]) pour sélectionner la source :

Sur l'appareil principal :

Appuyer et maintenir [ pour démarrer l'appairage Bluetooth®.

⑥ Afficher les informations du contenu ⑦ Sélectionner ou confirmer l'option ⑧ Régler la minuterie de mise en veille ⑨ Ajuster le niveau de volume

Sur l'appareil principal :

Appuyer sur [VOL] puis tourner [VOLUME/MULTI CONTROL] pour ajuster le volume.

AKX520

Régler le niveau de volume du microphone

Appuyer et maintenir la touche [-MIC VOL] enfoncée jusqu'à ce que « MIC VOL » s'affiche.

Tourner [VOLUME/MULTI CONTROL] pour régler le volume.

10 Désactiver le son

Pour annuler, ré-appuyez sur la touche.

« MUTE » est également annulé lorsque vous ajustez le volume ou lorsque vous éteignez l'appareil.

11 Afficher le menu de lecture ② Sélectionner des effets sonores

③ Ouvrir ou fermer le tiroir du disque ④ Sélectionner un album ou une plaque MP3

Appuyer sur [ALBUM/TRACK] pour sélectionner l'album ou la plage.

Parcourir les plages ou albums

Tourner [VOLUME/MULTI CONTROL] pour naviguer.

Pour lancer la lecture depuis la sélection, appuyer sur [▶/III].

15 Touches directes des fonctions DJ

Appuyer sur [DJ] pour activer la fonction DJ.

Appuyer de [DJ1] à [DJ6] pour sélectionner la fonction souhaitée.

Pour annuler, ré-appuyer sur la touche sélectionnée [DJ1] à [DJ6].

Tiroir de disque ⑦AKX520

Prise du microphone

18 Bouton de commande du volume ou multi 19 Capteur de la télécommande

Distance : dans un rayon de 7 m environ

Angle : environ 10° en haut et 30° en bas, 30° à gauche et à droite

Sélectionner les effets Karaoké

Pour annuler, maintenir la touche [OFF] enfoncée jusqu'à ce que « OFF EFFECT » s'affiche.

23 Sélectionner le DJ Jukebox 24 AKX520

Sélectionner des effets d'éclairage d'ambiance

Préparation du multimédia

Disque

1 Appuyer sur [▲] pour ouvrir le tiroir du disque. Y placer un disque avec l'étiquette face vers le haut. Appuyer de nouveau sur [▲] pour refermer le tiroir. 2 Appuyer à plusieurs reprises sur [SELECT <, >] pour sélectionner « CD ».

USB

Préparation

Avant de connecter un périphérique USB sur l'appareil, veillez à effectuer une sauvegarde des données.

1 Réduire le volume et raccorder le périphérique USB au port USB. Immobiliser l'appareil principal lors du raccordement ou de la déconnexion du périphérique USB. 2 Appuyer à plusieurs reprises sur [SELECT <, >] pour sélectionner « USB A » ou « USB B ». Le voyant d'état USB s'éclaire en rouge une fois sélectionné.

Remarque :

• Ne pas utiliser un câble d'extension USB. L'appareil ne reconnaît pas le périphérique USB connecté par un câble.
• Certains périphériques ne peuvent pas être chargés car le courant de charge USB maximum est de 0,5 A seulement.

Bluetooth®

Vous pouvez connecter et écouter un périphérique audio sans fil via Bluetooth®.

Préparation

• Mettre l'appareil principal sous tension.
• Activer la fonction Bluetooth du périphérique et rapprocher le périphérique du système.
• Lire les instructions de fonctionnement du périphérique pour des détails.

Appairage d'un périphérique

AKX320

Préparation

Si cet appareil est connecté à un périphérique Bluetooth, le déconnecter (⇒ 9).

1 Appuyer sur [10]

Si « PAIRING » s'affiche, passer à l'étape 3.

2 Appuyer sur [PLAY MENU] pour sélectionner « PAIRING » puis appuyer sur [OK].

3 Sélectionner « SC-AKX520 » ou « SC-AKX320 » dans le menu Bluetooth® du périphérique. Si le système demande un code d'accès, saisir « 0000 » ou « 1234 ». Le périphérique se connecte automatiquement à ce système une fois l'appairage terminé. L'adresse MAC (exemple : 6C:5A:B5:B3:1D:0F) peut s'afficher avant « SC-AKX520 » ou « SC-AKX320 ». Le nom du périphérique connecté s'affiche pendant quelques secondes.

Utilisation de l'appareil principal

1 Appuyer et maintenir la touche [ ] enfoncée jusqu'à ce que « PAIRING » s'affiche. 2 Sélectionner « SC-AKX520 » ou « SC-AKX320 » dans le menu Bluetooth® du périphérique.

Remarque :

• Vous pouvez appairer jusqu'à 8 périphériques avec ce système. Si un 9ème périphérique est appairé, le périphérique resté le plus longtemps inutilisé est remplacé.
• Selon la fonctionnalité de recherche du périphérique Bluetooth et l'environnement alentour, si le nom du produit n'est pas affiché sur le menu Bluetooth du périphérique, désactiver puis réactiver la fonction Bluetooth du périphérique à plusieurs reprises au cours du processus d'appairage.

Connexion d'un périphérique

AKX320

Préparation

Si cet appareil est connecté à un périphérique

Bluetooth®, le déconnecter (⇒ 9).

1 Appuyer sur []

« BLUETOOTH READY » s'affiche.

2 Sélectionner « SC-AKX520 » ou « SC-AKX320 » dans le menu Bluetooth® du périphérique. Le nom du périphérique connecté s'affiche pendant quelques secondes. 3 Lancer la lecture sur le périphérique.

Remarque :

• Un périphérique doit être apparié pour la connexion.
• Si la source « BLUETOOTH » est sélectionnée, cet appareil essaie automatiquement de se connecter au dernier périphérique connecté. (« LINKING » s'affiche au cours de ce processus.)

Multi Connect

AKX520

Ce système prend en charge la fonction Multi Connect, qui permet de connecter un maximum de 3 périphériques simultanément.

Pour passer d'un périphérique connecté à l'autre

Lorsqu'un des périphériques connectés est en cours de lecture, vous pouvez facilement passer au contrôle d'un autre périphérique connecté simplement en lançant une lecture sur le périphérique en question. La lecture précédente sera automatiquement interrompue.

Remarque :

Cette fonction peut ne pas fonctionner pour certaines applications ou certains périphériques (selon les spécifications de l'application ou du périphérique).

Déconnexion d'un périphérique

Pendant qu'un périphérique Bluetooth est connecté

1 Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « DISCONNECT? » 2 Appuyer sur [▲,▼] pour sélectionner « OK? YES » puis appuyer sur [OK]. « BLUETOOTH READY » s'affiche. Pour annuler, sélectionner « OK? NO »

AKX320

Utilisation de l'appareil principal : Appuyer et maintenir la touche enfoncée jusqu'à ce que « PAIRING » s'affiche.

Remarque :

AKX520

Cette fonction déconnecte tous les périphériques connectés.

• Un périphérique est déconnecté quand vous : - Sélectionnez une source audio différente.
• Déplacez le périphérique hors de la plage maximale.
• Désactivez la transmission Bluetooth du périphérique.
• Éteignez le système ou le périphérique.

Lecture multimédia

Les repères suivants indiquent la disponibilité de la fonction.

CD : CD-R/RW en format CD-DA ou avec des fichiers MP3. USB : Périphérique USB avec des fichiers MP3. BLUETOOTH : Périphérique Bluetooth®.

Lecture de base

CD USB BLUETOOTH

Lecture : Appuyer sur [▶/II].

Arrêter : Appuyer sur [■].

USB : La position est mise en mémoire. « RESUME » s'affiche.

Appuyer de nouveau deux fois pour arrêter complètement.

Pause : appuyer sur [▶/II].

Réappuyer pour continuer la lecture.

Saut

Appuyer sur [1-1/1] ou [1-1/1] pour sauter une plage.

CD USB

Appuyer sur [Δ, ] pour sauter un album MP3.

Recherche : maintenir la touche [1/4] ou

[→/→] enfoncée.

Remarque :

En fonction du périphérique Bluetooth®, certaines opérations peuvent ne pas fonctionner.

Affichage des informations disponibles

CD USB BLUETOOTH

Les informations disponibles telles que l'album MP3 et le numéro de plage sont visibles sur le panneau d'affichage.

Appuyer à plusieurs reprises sur [DISPLAY].

Exemple : Affichage de l'album MP3 et du numéro de plage.

Numéro

d'album

Numéro

de plage

Remarque :

• Nombre maximal de caractères affichables : Environ 32
• Cet appareil peut afficher les balises ID3 versions 1.0, 1.1 et 2.3.
• Les données de texte que l'appareil ne prend pas en charge peuvent s'afficher différemment.

Menu de lecture

CD USB

1 CD

Appuyer sur [PLAY MENU]. USB Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « PLAYMODE » 2 Appuyer sur [ , ] pour sélectionner le réglage et appuyer sur [OK].

OFF PLAYMODE Annuler le réglage.

1-TRACK 1 ▶	Lire une plage sélectionnée. Appuyer sur [↓←/→] ou [▶▶/▶] pour sélectionner la plage.
1-ALBUM 1 ▼	Lire un album MP3 sélectionné. Appuyer sur [▲,▼] pour sélectionner un album MP3.
RANDOM RND	Lire toutes les plages de manière aléatoire.
1-ALBUM RANDOM 1 ▼ RND	Lire toutes les plages d'un album MP3 sélectionné de manière aléatoire. Appuyer sur [▲,▼] pour sélectionner un album MP3.
ALL REPEAT Répéter toutes les plages.
1-TRACK REPEAT 1 ▶ □	Répéter 1-TRACK.
1-ALBUM REPEAT 1 ▼ □	Répéter 1-ALBUM.
RANDOM REPEAT RND ▽	Répéter la lecture aléatoire.
1-ALBUM RANDOM REPEAT 1 ▼ □ RND ▽	Répéter 1-ALBUM RANDOM.

Remarque :

• Pendant la lecture aléatoire, il n'est pas possible d'accéder directement aux plages déjà lues.
• Le réglage est annulé lorsque vous ouvrez le tiroir de disque ou déconnectez le dispositif USB.

Mode Liaison

BLUETOOTH

Il est possible de changer le mode de liaison pour l'adapter au type de connexion.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth, le déconnecter (⇒ 9).

1. Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « LINK MODE ». 2. Appuyer sur [△, ▽] pour sélectionner le mode et appuyer sur [OK].

MODE 1 : Accent sur la connectivité.

MODE 2 (par défaut) : Accent sur la qualité sonore.

Remarque :

• Lors de la lecture de contenus vidéo avec cette fonction, les sorties vidéo et audio peuvent ne pas être synchronisées. Dans ce cas, sélectionner « MODE 1 ».
• Sélectionner « MODE 1 » si le son est déformé.

Remarque sur le disque

• Cet appareil peut lire les CD-R/RW contenant des fichiers MP3 ou CD-DA.
• Avant la lecture, finalisez le disque sur le dispositif sur lequel il a été enregistré.
• Il est possible que certains CD-R/RW ne puissent pas être lus en raison de l'état de l'enregistrement.

Remarque sur les périphériques USB

• La connexion de cet appareil avec tous les périphériques USB n'est pas garantie. Cet appareil prend en charge l'USB 2.0 pleine vitesse.
• Cet appareil peut prendre en charge des périphériques USB jusqu'à 32 Go.
• Seul le système de fichiers FAT 12/16/32 est pris en charge.

Remarque sur les fichiers MP3

• Les fichiers sont définis en tant que plages et les dossiers sont définis en tant qu'albums.
• Les plages doivent comporter l'extension « .mp3 » ou « .MP3 ».
• Les plages ne seront pas forcément lues dans l'ordre dans lequel vous les avez enregistrées.
• Certains fichiers peuvent ne pas fonctionner en raison de la taille du secteur.

Fichier MP3 sur un disque

Cet appareil peut accéder au maximum à : - 255 albums (y compris le dossier racine) - 999 plages - 20 sessions - Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).

Fichier MP3 sur un périphérique USB

• Cet appareil peut accéder au maximum à : - 800 albums (y compris le dossier racine) - 8000 plages - 999 plages dans un album

Radio

Préparation

Appuyer à plusieurs reprises sur [SELECT <,>] pour sélectionner « FM » ou « AM ».

Réglage manuel

1. Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « TUNE MODE » ou appuyer sur [■] sur l'appareil principal pour sélectionner « MANUAL ». Passer à l'étape 3. 2. Appuyer sur [▲,▼] pour sélectionner « MANUAL » puis appuyer sur [OK]. 3. Appuyer sur [◀◀] ou [▶▶] pour syntoniser la station souhaitée.

Pour effectuer automatiquement la syntonisation, appuyer sur la touche et la maintenir enfoncée jusqu'à ce que la fréquence commence à changer rapidement. « STEREO » s'affiche lors de la réception d'une émission stéréo.

Préréglage de la mémoire

Il est possible de prérégler jusqu'à 30 stations FM et 15 stations AM.

Préréglage automatique

1. Appuyer sur [PLAY MENU] pour sélectionner « A.PRESET ». 2. Appuyer sur [▲,▼] pour sélectionner « LOWEST » ou « CURRENT » puis appuyer sur [OK].

LOWEST : La syntonisation commence à partir de la fréquence la plus basse.

CURRENT : La syntonisation commence à partir de la fréquence en cours.

Le tuner prérègle toutes les stations captées sur les canaux dans l'ordre croissant. Pour annuler, appuyer sur [■].

Préréglage manuel

1. Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « TUNE MODE » ou appuyer sur [■] sur l'appareil principal pour sélectionner « MANUAL ». Passer à l'étape 3. 2. Appuyer sur [▲,▼] pour sélectionner « MANUAL » puis appuyer sur [OK]. 3. Appuyer sur [◀◀] ou [▶▶] pour syntoniser la station souhaitée. 4. Appuyer sur [OK]. 5. Appuyer sur [▲,▼] pour sélectionner un numéro préréglé et appuyer sur [OK].

Effectuer les étapes 3 à 5 à nouveau afin de prérégler plus de stations.

La nouvelle station remplace toute station qui occupe le même numéro préréglé.

Sélection d'une station préréglée

1 Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « TUNE MODE » ou appuyer sur [■] sur l'appareil principal pour sélectionner « PRESET ». Passer à l'étape 3. 2 Appuyer sur [▲,▼] pour sélectionner « PRESET » puis appuyer sur [OK]. 3 Appuyer sur [1/4] ou [▶/▶] pour sélectionner la station préréglée.

Amélioration de la qualité sonore

Lorsque « FM » est sélectionné

1 Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « FM MODE ». 2 Appuyer sur [▲,▼] pour sélectionner « MONO » puis appuyer sur [OK].

Pour annuler, sélectionner « STEREO ».

« MONO » est également annulé lorsque vous modifiez la fréquence.

Pour mémoriser le réglage

Passer à l'étape 4 sur « Préréglage manuel » (⇒ 11).

Lorsque « AM » est sélectionné

1 Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « B.PROOF ». 2 Appuyer sur [▲,▼] pour sélectionner le réglage fournissant la meilleure réception et appuyer sur [OK].

Vérification de l'état du signal

Lorsque « FM » est sélectionné

Appuyer sur [DISPLAY] pour sélectionner « FM STATUS ».

FM - - - - Le signal FM est faible. L'appareil n'est pas syntonisé sur une station.

FM ST Le signal FM est en stéréo.

FM MONO « MONO » est sélectionné en tant que « FM MODE ». Le signal FM est en monaural.

Diffusion RDS

Cet appareil peut afficher les données de texte transmises par les stations de radio dotées du système RDS disponible dans certaines régions.

Lorsque « FM » est sélectionné

Appuyer à plusieurs reprises sur [DISPLAY].

FREQ Fréquence
PS Service de programme
PTY	Type de programme

Remarque :

Il est possible que le système RDS ne soit pas disponible si la réception n'est pas bonne.

Réglage de la répartition AM

Ce système peut également recevoir des émissions AM réparties en séquences de 10 kHz.

Lorsque « AM » est sélectionné, maintenir la touche [▶/III] enfoncée sur l'appareil principal.

Après quelques secondes, l'écran affiche la fréquence minimale actuelle. Relâcher la touche lorsque la fréquence minimale change.

• Pour revenir au réglage initial, effectuez les étapes ci-dessus à nouveau.
• Les fréquences préréglées sont effacées après avoir modifié le réglage.

Effets sonores

1 Appuyer à plusieurs reprises sur [SOUND] pour sélectionner l'effet. 2 Appuyer sur [▲,▼] pour sélectionner le réglage et appuyer sur [OK].

Ou tournez [VOLUME/MULTI CONTROL] pour sélectionner le réglage.

PRESET EQ	« ROCK », « POP », « AFRO BEAT », « ARABIC », « PERSIAN », « INDIA BASS », « DANGDUT », « MALAY POP », « ELECTRONICA », « REGGAETON », « SALSA », « SAMBA », « FOOTBALL », « KARAOKE » [AKX520] ou « FLAT » .
BASS/MID/TREBLE	-4 à +4
	Remarque : Ces réglages peuvent changer lorsque vous sélectionnez un réglage PRESET EQ.
SURROUND « ON SURROUND » ou « OFF SURROUND »
D.BASS LEVEL	« OFF », « LEVEL 1 » à « L E V E L 6 »
D.BASS BEAT « ON D.BASS BEAT » ou « OFF D.BASS BEAT »
	Remarque : • Cette fonction accentue le niveau d'attaque de la batterie et produit ur son percutant. En fonction de la plage, l'effet peut être faible. • Cette fonction ne fonctionne pas quand « D.BASS LEVEL » est mis sur « OFF » .

Effets d'éclairage

AKX520

Il est possible de changer l'effet d'éclairage sur l'appareil.

Appuyer à plusieurs reprises sur [SETUP] pour sélectionner « ILLUMINATION » et appuyer sur [▲,▼] pour sélectionner l'effet.

Ou appuyer à plusieurs reprises sur [ILLUMINATION] pour sélectionner l'effet.

COLOR

Une sélection de 3 différentes couleurs d'éclairage sur l'appareil principal.

AUTO Illuminer en 3 couleurs différentes et changer alternatively.

OFF	Annuler l'effet.

Il est également possible de tourner [VOLUME/MULTI CONTROL] pour sélectionner l'effet suivant ou précédent.

Remarque : Lorsque la fonction d'atténuation est activée, l'éclairage du système reste inactif même si la fonction d'éclairage est activée.

Fonctions DJ

Les fonctions DJ permettent d'ajouter un effet sonore entre les chansons.

Utilisation de l'application « Panasonic MAX Juke »

Il est possible de télécharger et d'inverterir l'application AndroidTM gratuite « Panasonic MAX Juke » sur Google PlayTM pour Obtir des fonctions supplémentaires, telles que la demande de lecture simultanée d'une chanson depuis plusieurs péripériques. Vous pouze appeler les plages que vous souhaitez dire via l'appli. Pour en savoir plus sur l'application, se référer au site ci-dessous.

http://av.jpn.support.panasonic.com/support/global/cs audio/app/

(Ce site est en anglais uniquement.)

DJ Jukebox

USB

La fonction DJ Jukebox permet d'ajouter un effet de fondu enchaîné entre les chansons.

1 Appuyer sur [PLAY MENU] pour sélectionner « JUKEBOX ». 2 Appuyer sur [▲,▼] pour sélectionner le réglage et appuyer sur [OK].

Utilisation de l'appareil principal

Appuyer à plusieurs reprises sur [JUKEBOX] pour sélectionner le réglage.

OFF CROSSFADE Annuler le fondu enchaîné.
ON CROSSFADE	Ajouter le fondu enchaîné.
OFF	Éteindre le DJ Jukebox.

Remarque :

• L'appareil passe automatiquement en mode de répétition lorsque vous activez le DJ Jukebox.
• Le DJ Jukebox est désactivé lorsque vous éteignez l'appareil ou changez de source.
• La fonction de fondu enchaîné peut ne pas fonctionner entre les chansons qui ont différentes fréquences d'échantillonnage.

Modification du réglage de répétition

1 Appuyer à plusieurs reprises sur [PLAY MENU] pour sélectionner « PLAYMODE ». 2 Appuyer sur [▲,▼] pour sélectionner le réglage et appuyer sur [OK].

RANDOM REPEAT : Répéter la lecture aléatoire. RND

ALL TITLE REPEAT : Répéter toutes les plages.

Effet DJ

(Sauf pour une source AUX)

Sur l'appareil principal

La fonction effet DJ permet d'ajouter des effets sonores.

1 Appuyer sur [DJ] pour sélectionner « DJ EFFECT SELECT NUMBER » ou « ON DJ EFFECT ». Pour annuler, sélectionner « OFF EFFECT ». 2 Appuyer sur [DJ1] à [DJ6] pour sélectionner l'effet.

[DJ1] PHASER : ajoute de l'espace et de la dimension au son. [DJ2] FILTER : rehausse ou filtre des fréquences spécifiques du son. [DJ3] SOUND CHOPPER : coupe le son périodiquement. [DJ4] ELECTRO ECHO : ajoute de l'écho numérique au son. [DJ5] PITCH SHIFTER : ajuste les tonalités du son. [DJ6] HARMONIZER : ajoute des notes au son pour créer de l'harmonie.

Pour annuler, réappuyez sur la touche.

3 Tourner [VOLUME/MULTI CONTROL] pour sélectionner le réglage.

Remarque :

L'effet DJ est désactivé lorsque vous éteignez l'appareil ou changez de source AUX.

Utilisation d'un microphone

AKX520

Préparation

Réduire le volume de l'appareil à son niveau minimal avant de brancher ou de débrancher un microphone.

1 Connecter un microphone (non fourni) à la prise du microphone. Type de fiche : 6,3 mm mono. 2 Appuyer à plusieurs reprises sur [SOUND] pour sélectionner « MIC VOL ». Ou appuyer et maintenir la touche [-MIC VOL] enfoncée jusqu'à ce que « MIC VOL » s'affiche. 3 Appuyer sur [Δ, ∇] pour ajuster le volume du microphone, puis appuyer sur [OK]. Ou tourner [VOLUME/MULTI CONTROL] pour ajuster le volume du microphone. 4 Si vous souhaitez chanter avec une musique de fond, choisir la source de musique et ajuster le volume de l'appareil.

Remarque :

• Si un bruit étrange (larsen) est émis, éloigner le microphone des haut-parleurs ou baisser le volume du microphone.
• Si le microphone n'est pas utilisé, le déconnecter de la prise de microphone et baisser son volume jusqu'à son minimum.

Karaoké

AKX520

Préparation

Sélectionner la source musicale.

Remarque :

La fonction Karaoké est désactivée lorsque vous éteignez l'appareil.

Effet Karaoké

La fonction effet Karaoké permet d'ajouter des effets sonores.

1 Appuyer à plusieurs reprises sur [SOUND] pour sélectionner « KARAOKE EFFECT » et appuyer sur [Δ, ∇] pour sélectionner l'effet.

Ou appuyer à plusieurs reprises sur [KARAOKE] pour sélectionner l'effet.

VOCAL CANCE	Réduisez le volume vocal ou changez le mode audio (selon la source).
ECHO Ajouter l'effet écho au son.
KEY CONTROL	Modifier la tonalité d'une chanson. Remarque : Le réglage est annulé lorsqu vous commutez vers une autre source.
TEMPO	CD USE Modifier la vitesse de lecture d'une chanson.
BGM	Modifier le niveau de la musique de fond.
MIC EQ Sélectionner un mode MIC EQ.
OFF EFFECT	Annuler l'effet. Appuyer sur [OK] pour confirmer. Ou appuyer et maintainir la touche [−OFF] enforcée jusqu'à ce que « OFF EFFECT » s'affiche.

Pour vérifier le réglage en cours, appuyer sur [OK].

2 Appuyer sur [1-4/4] ou [▶▶/▶▶] pour sélectionner le réglage et appuyer sur [OK].

Ou tournez [VOLUME/MULTI CONTROL] pour sélectionner le réglage.

VOCAL CANCEL	« OFF», 1 à 3, « L», « R», En utilisant une source stéreo non formatée pour le Karaoké Il est recommendé d'utiliser « 2 VOCAL CANCEL » pour la plupart des chansons. En utilisant une source formatée pour le Karaoké L: Uniquement le canal gauche (accompagnement seulement) R: Uniquement le canal gauche (voix seulement) L+R: Les canaux gauche et droite sont mélangés
ECHO « OFF», 1 à 4
KEY CONTROL	-6 à +6
TEMPO « OFF», -2 à +2
BGM « OFF», 1 à 3
MIC EQ « SINGING» ou « SPEECH »

Remarque :

Pour utiliser l'effet Karaoké dans la source AUX, régler

« AUX MODE » sur « MODE 1 » (⇒ 15).

Horloge et minuteries

Réglage de l'horloge

Cette horloge fonctionne avec un cycle horaire de 24 heures.

1. Appuyer sur [SETUP] pour sélectionner « CLOCK ». 2. Appuyer sur [▲, ▼] pour régler l'heure et appuyer sur [OK].

Pour vérifier l'heure

Appuyer sur [SETUP] pour sélectionner « CLOCK » puis appuyer sur [OK].

En mode de veille, appuyer sur [DISPLAY].

Remarque :

Remettre l'horloge à l'heure régulièrement pour maintenir l'heure juste.

Minuterie de veille

La minuterie de veille éteint l'appareil après l'heure réglée.

Appuyer à plusieurs reprises sur [SLEEP] pour sélectionner le réglage (en minutes).

Pour annuler, sélectionner « OFF ».

Pour vérifier le temps restant

Appuyer sur [SLEEP].

Remarque :

• Le temps restant s'affiche pendant quelques secondes. « SLEEP 1 » s'affiche toujours lorsqu'il ne reste qu'1 minute.
• La minuterie de veille a toujours priorité. Veiller à ne pas régler des minuteries qui se chevauchent.

Minuterie de lecture

(Sauf pour les sources Bluetooth® et AUX)

Il est possible de régler la minuterie pour qu'elle démarre à une heure donnée pour vous réveiller.

Préparation

Régler l'horloge.

1. Appuyer à plusieurs reprises sur [SETUP] pour sélectionner « TIMER ADJ ». 2. Appuyer sur [▲,▼] pour régler l'heure de début et appuyer sur [OK]. 3. Répéter l'étape 2 pour régler l'heure de fin. 4. Appuyer sur [▲,▼] pour sélectionner la source que vous souhaitez écouter et appuyer sur [OK].

Pour activer la minuterie

1. Préparer la source à écouter (disque, USB ou radio), puis régler le volume. 2. Appuyer à plusieurs reprises sur [SETUP] pour sélectionner « TIMER SET ». 3. Appuyer sur [▲,▼] pour sélectionner « PLAY ON » puis appuyer sur [OK].

Pour annuler, sélectionner « PLAY OFF ».

L'appareil doit être en veille pour que la minuterie fonctionne.

Pour vérifier le réglage

Appuyez à plusieurs reprises sur [SETUP] pour sélectionner « TIMER ADJ », puis appuyez sur [OK].

En mode veille, appuyez deux fois sur [DISPLAY].

Remarque :

• La minuterie démarre à un volume faible et augmente progressivement jusqu'au niveau prédéfini.
• Si elle est activée, la minuterie se déclenche chaque jour à l'heure spécifiée.
• Si vous éteignez l'appareil puis le rallumez alors qu'une minuterie est en cours, la minuterie ne s'arrêtera pas à l'heure de fin.

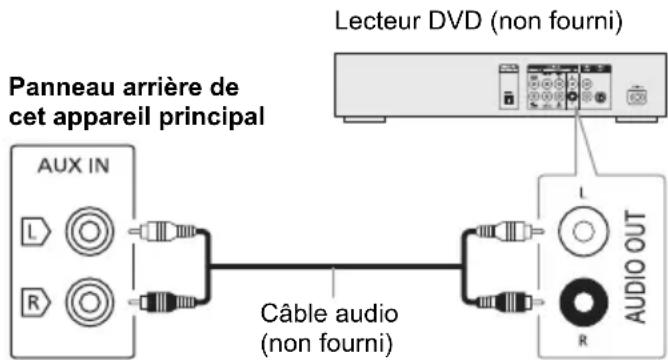

Appareils externes

Vous pouvez connecter un magnétoscope, un lecteur DVD, etc., et écouter l'audio via ce système.

Préparation

• Débranchez le cordon d'alimentation secteur.
• Éteignez tous les appareils et suivez les instructions d'utilisation appropriées.

1. Raccordez l'appareil externe. 2. Appuyez à plusieurs reprises sur [SELECT <, >] pour sélectionner « AUX ». 3. Lancez la lecture à partir de l'appareil externe.

Remarque :

• Ne courbez pas les câbles selon un angle aigu.
• Les composants et les câbles sont vendus séparément.
• Lorsque vous utilisez un adaptateur, il peut se produire une distorsion sonore.
• Si vous souhaitez connecter d'autres appareils que ceux décrits, reportez-vous au revendeur de l'appareil audio.

Mode AUX

AKX520

1. Appuyez sur [PLAY MENU] pour sélectionner « AUX MODE ». 2. Appuyez sur [▲, ▼] pour sélectionner le mode, puis appuyez sur [OK].

MODE 1 (par défaut)	Sélectionner ce mode pour utiliser la fonction effet Karaoké.
MODE 2 Sélectionner ce mode pour regarder la télévision, des films ou pour utiliser un lecteur externe avec fonctions Karaoké.

Autres

Extinction automatique

Cet appareil s'éteint automatiquement si vous ne l'utilisez pas pendant environ 20 minutes.

1. Appuyez à plusieurs reprises sur [SETUP] pour sélectionner « AUTO OFF ». 2. Appuyez sur [▲, ▼] pour sélectionner « ON », puis appuyez sur [OK].

Pour annuler, sélectionnez « OFF ».

Remarque :

• Cette fonction ne fonctionne pas lorsque la radio est la source ou lorsqu'un périphérique Bluetooth® est connecté. AKX520

Cette fonction peut ne pas fonctionner lorsqu'un microphone est connecté.

Mise en veille Bluetooth®

Cette fonction allume automatiquement l'appareil lorsque vous établissez une connexion Bluetooth à partir d'un périphérique apparié.

1 Appuyer à plusieurs reprises sur [SETUP] pour sélectionner « BLUETOOTH STANDBY ». 2 Appuyer sur [▲,▼] pour sélectionner « ON » puis appuyer sur [OK].

Pour annuler, sélectionner « OFF ».

Remarque :

Certains périphériques peuvent mettre plus de temps à réagir. Si vous êtes connecté à un périphérique Bluetooth avant d'éteindre l'appareil, attendre au moins 5 secondes avant de vous reconnecter à nouveau à cet appareil depuis votre périphérique Bluetooth.

Mise à jour logicielle

Panasonic peut occasionnellement publier une mise à jour du logiciel de cet appareil pour compléter ou améliorer une fonction. Ces mises à jour sont disponibles gratuitement. Pour en savoir plus, se référer au site Web suivant. http://panasonic.jp/support/global/cs/ (Ce site est en anglais uniquement.)

Vérification de la version logicielle

1 Appuyer à plusieurs reprises sur [SETUP] pour sélectionner « SW VER. » puis appuyer sur [OK]. La version logicielle s'affiche. 2 Appuyer de nouveau sur [OK] pour quitter.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur.

Problèmes courants

L'appareil ne fonctionne pas.

• Le dispositif de sécurité a été activé. Effectuer l'opération suivante :
• Appuyer sur [① / 1] sur l'appareil principal pour faire basculer l'appareil en mode de veille. Si l'appareil ne commute pas vers le mode de veille, débrancher puis rebrancher le cordon d'alimentation secteur.
• Appuyer de nouveau sur [U/I] pour mettre l'appareil sous tension. Si le problème persiste, consulter votre revendeur.

Lorsque l'appareil est en mode de veille, les voyants de l'afficheur s'éclairent et défilent en permanence.

• Appuyer et maintenir la touche [■] enfoncée sur l'appareil principal jusqu'à ce que « DEMO OFF » ou « SDEMO OFF » s'affiche.

Aucune opération ne peut être faite avec la télécommande.

• Vérifier que la pile est bien installée.

Le son est déformé ou il n'y a pas de son.

• Ajuster le volume de l'appareil.
• Éteindre l'appareil, déterminer et corriger la cause, puis le rallumer. Cela peut être provoqué par l'utilisation des enceintes à une puissance ou à un volume excessif, et lors de l'utilisation de l'appareil dans un environnement chaud.

Un son de bourdonnement peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur CA ou une lampe fluorescente se trouve à proximité des câbles. Éloigner les autres appareils et câbles des cordons de cet appareil.

Le niveau sonore réduit.

• Le circuit de protection a été activé à cause de l'usage continu à un volume élevé. Cela permet de protéger le système et de maintenir la qualité sonore.

Disque

L'affichage est incorrect.

La lecture ne démarre pas.

• Le disque n'a pas été correctement inséré. Le placer correctement.
• Le disque est sale. Nettoyer le disque.
• Remplacer le disque s'il est rayé, déformé ou non standard.
• Il y a de la condensation. Laisser l'appareil sécher pendant 1 à 2 heures.

Le nombre total de plages affiché est incorrect.

Le disque ne peut pas être lu.

Le son est distordu.

• Le disque inséré ne peut pas être lu par l'appareil. Changer pour un disque lisible.
• Vous avez mis un disque qui n'a pas été finalisé.

USB

Le périphérique USB ou son contenu ne peut pas être lu.

• Le format du périphérique USB ou son contenu n'est pas compatible avec l'appareil.
• Les périphériques USB dont la capacité de mémoire est supérieure à 32 Go ne peuvent pas fonctionner dans certaines conditions.

Le périphérique USB fonctionne lentement.

• Les fichiers volumineux ou les périphériques USB de grande capacité sont plus longs à lire.

Bluetooth®

L'appairage ne peut pas avoir lieu.

• Vérifier l'état du périphérique Bluetooth®.
• Le périphérique se trouve hors de la portée de communication de 10 m. Rapprocher le périphérique du système.

Le périphérique ne peut pas être connecté.

L'appairage du périphérique n'a pas réussi. Refaites l'appairage (⇒ 8). L'appairage du périphérique a été remplacé. Refaites l'appairage (⇔ 8). - Cet appareil est peut-être connecté à un périphérique différent. Déconnecter l'autre périphérique et essayer de le connecter à nouveau. - Il se peut que le système ait un problème. Mettre le système hors tension et le rallumer ensuite. - Si « MODE 2 » est sélectionné dans « LINK MODE », sélectionner « MODE 1 » (⇒ 10).

Le périphérique est connecté, mais aucun son n'est émis à travers le système.

• Pour certains périphériques Bluetooth® intégrés, vous devez régler manuellement la sortie audio sur « SC-AKX520 » ou « SC-AKX320 ». Lire les instructions de fonctionnement du périphérique pour des détails.

Pendant la fonction Multi Connect, la lecture ne

fonctionne pas ou aucun son n'est émis.

• Redémarrer l'application du périphérique.
• La commutation du contrôle du périphérique a échoué. Déconnecter les périphériques connectés existants et essayer à nouveau.

Le son depuis le périphérique est interrompu.

• Le périphérique se trouve hors de la portée de communication de 10 m. Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres périphériques utilisant la bande de fréquence 2,4 GHz (routeur sans fil, micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprocher le périphérique de l'appareil et l'éloigner des autres périphériques.
• Sélectionner « MODE 1 » pour une communication stable (⇔ 10).

Radio

Le son est déformé.

• Utiliser une antenne FM extérieure facultative. L'antenne doit être installée par un technicien qualifié.

On entend des battements.

• Éteindre le téléviseur ou l'éloigner de l'appareil.
• Éloigner les téléphones mobiles de l'appareil si les interférences sont apparentes.
• En mode tuner AM, sélectionner le réglage « B.PROOF » qui procure une meilleure réception.

On entend un léger bourdonnement pendant une émission AM.

• Éloigner l'antenne des autres câbles et cordons.

AUX

L'image et le son ne sont pas synchronisés.

• Régler « AUX MODE » sur « MODE 2 ».

L'effet Karaoké ne peut pas être utilisé.

• Régler « AUX MODE » sur « MODE 1 »

L'appareil principal affiche

« --- »

• Le cordon d'alimentation secteur vient d'être branché pour la première fois ou il y a eu une panne d'électricité récemment. Régler l'horloge. Le temps de lecture de plage est de plus de 99 minutes.

« ADJUST CLOCK »

L'horloge n'est pas à l'heure. Régler l'horloge.

« ADJUST TIMER »

• La minuterie de lecture n'est pas réglée. Régler la minuterie de lecture.

« AUTO OFF »

L'appareil est resté inutilisé pendant 20 minutes et s'éteindra dans la minute qui suit. Pour annuler, appuyer sur n'importe quelle touche.

« DEVICE CONNECTED FULL »

• 3 périphériques Bluetooth ont été connectés. Pour connecter un autre périphérique, déconnecter l'un des périphériques connectés et essayer à nouveau.

« ERROR »

• Une opération incorrecte a été faite. Lire les instructions et essayer de nouveau. « F□□ »/« F□□□ » (« □ » représente un nombre.)
• Le circuit de protection a été activé et l'appareil pourrait s'éteindre automatiquement.
• Débrancher le cordon d'alimentation secteur et attendre pendant quelques secondes avant de le rebrancher. Si le problème persiste, débrancher le cordon d'alimentation secteur et consulter votre revendeur.

《NODISC》

Aucun disque n'est inséré.

《NOPLAY》

《UNSUPPORT》

• Il n'y a pas d'album ou de plage dans le périphérique USB.
• Vérifier son contenu. Seul le format pris en charge peut être lu.
• Il se peut que le système rencontre un problème. Mettre le système hors tension et le rallumer ensuite.

NOT SUPPORT MULTI CONNECT

• La connexion Bluetooth® ne peut pas être établie.

Déconnecter les périphériques connectés existants et essayer à nouveau.

《NOT SUPPORTED》

• Pour utiliser l'effet Karaoké dans la source AUX, régler « AUX MODE » sur « MODE 1 »

《PLAYERERROR》

• Un format MP3 non pris en charge est en cours de lecture. L'appareil sautera cette plage et poursuivra la lecture à la plage suivante.

REMOTE1

REMOTE2

• La télécommande et l'appareil principal utilisent des codes différents. Changer le code de la télécommande.

- Lorsque « REMOTE 1 » s'affiche, appuyer et maintenir les touches [OK] et [de la télécommande] enfoncées pendant 4 secondes minimum. - Lorsque « REMOTE 2 » s'affiche, appuyer et maintenir les touches [OK] et [<] enfoncées pendant 4 secondes minimum.

TEMPNG

• Le circuit de protection thermique a été activé et l'appareil va s'éteindre. Laisser l'appareil refroidir avant de le rallumer.
• Vérifier que l'orifice de ventilation de l'appareil n'est pas obstrué.
• Veiller à ce que cet appareil soit bien ventilé.

« USB A NO DEVICE »

« USB B NO DEVICE »

• Le périphérique USB n'est pas connecté. Vérifier la connexion.

« USB OVER CURRENT ERROR »

• Le périphérique USB utilise trop de puissance. Déconnecter le périphérique USB, éteindre le système puis le rallumer.
• Vérifier le raccordement, cela peut être provoqué par un câble USB défectueux.

VBR

• L'appareil ne peut pas afficher le temps de lecture restant avec les plages à débit binaire variable (VBR).

Code de la télécommande

Lorsque d'autres appareils Panasonic répondent à la télécommande de ce système, changez le code de télécommande de ce système.

Préparation

Appuyez à plusieurs reprises sur [SELECT] sur l'appareil principal pour sélectionner « AUX ».

Pour définir le code pour « REMOTE 2 »

1. Appuyez et maintenez les touches [SELECT] sur l'appareil principal et [<] jusqu'à ce que « REMOTE 2 » s'affiche. 2. Appuyez et maintenez les touches [OK] et [<] enfoncées pendant au moins 4 secondes.

Pour définir le code pour « REMOTE 1 »

1. Appuyez et maintenez enfoncée [SELECT] sur l'appareil principal et [3] sur la télécommande jusqu'à ce que « REMOTE 1 » s'affiche. 2. Appuyez et maintenez les touches [OK] et [ ] sur la télécommande enfoncées pendant au moins 4 secondes.

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialisez la mémoire :

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

1. Débranchez le cordon d'alimentation secteur. 2. Pendant que la touche [U/I] de l'appareil principal est maintenue enfoncée longuement, rebranchez le cordon d'alimentation secteur.

3. Relâchez [U/I]. Les valeurs par défaut définies en usine de tous les réglages sont alors rétablies. Les éléments en mémoire doivent être à nouveau définis.

Spécifications

Données générales

Alimentation	CA 220 V à 240 V, 50 Hz
Consummation
AKX520	86 W
AKX320	60 W

Consommation en mode de veille (environ)
Avec veille « BLUETOOTH STANDBY » régée sur « OFF »	0,5 W
Avec veille « BLUETOOTH STANDBY » régée sur « ON »	0,6 W

Dimensions (L × H × P) : 400 mm × 142 mm × 250 mm

Poids (SA-AKX520) : 2,5 kg

Poids (SA-AKX320) : 2,5 kg

Plage de température de fonctionnement : 0 °C à +40 °C

Plage d'humidité de fonctionnement :

35 % à 80 % HR (sans condensation)

Section amplificateur

Puissance de sortie RMS en mode stéréo

AKX520

Canal avant (les deux canaux entraînés) : 325 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 30 %

Puissance RMS totale en mode stéréo : 650 W

AKX320

Canal avant (les deux canaux entraînés) : 225 W par canal (4 Ω), 1 kHz, distorsion harmonique totale 30 %

Puissance RMS totale en mode stéréo : 450 W

Section tuner

Modulation de fréquence (FM)

Mémoire préréglée : 30 stations. Plage de fréquence : 87,50 MHz à 108,00 MHz (pas de 50 kHz). Bornes d'antenne : 75 Ω (asymétriques)

Modulation d'amplitude (AM)

Mémoire préréglée : 15 stations. Plage de fréquence : 522 kHz à 1629 kHz (pas de 9 kHz) ; 520 kHz à 1630 kHz (pas de 10 kHz)

Section disque

Disques pris en charge (8 cm ou 12 cm) : CD, CD-R/RW (CD-DA, MP3*) ; MPEG-1 Layer 3, MPEG-2 Layer 3

Capteur

Longueur d'onde : 790 nm (CD)

Section borne

Port USB

Norme USB : USB 2.0 pleine vitesse. Prise en charge de fichiers multimédias : MP3 (.mp3). Système de fichiers du périphérique USB : FAT12, FAT16, FAT32

AUX IN

Entrée audio : prise à broches (1 système)

AKX520

Microphone

Borne Prise mono, 6,3 mm (2 système)

Section Bluetooth®

Version Bluetooth Ver.4.2

Classe 2

Profils pris en charge A2DP, AVRCP, SPP

Bande de fréquence Bande 2,4 GHz FH-SS

Fréquence de fonctionnement 2402 MHz à 2480 MHz

Puissance maximum (PIRE) 10 dBm

Distance de fonctionnement Ligne visuelle de 10 m

Codec supporté SBC

Section enceintes

SB-AKX440

Enceinte(s)

Woofer : type cône 20 cm x 1

Tweeter : type cône 6 cm x 1

Impédance : 3 Ω

Dimensions (L x H x P) : 257 mm x 422 mm x 219 mm

Poids : 4,5 kg

SB-AKX220

Enceinte(s)

Woofer : type cône 16 cm x 1

Tweeter : type cône 6 cm x 1

Impédance : 4 Ω

Dimensions (L x H x P) : 199 mm x 333 mm x 210 mm

Poids : 3,3 kg

Remarque :

• Spécifications sujettes à modifications sans préavis.

Les poids et les dimensions sont approximatifs.

• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Mise au rebut des piles et des appareils électriques usagés

Uniquement pour l'Union Européenne et les pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ces pictogrammes indiquent que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (symbole du bas) :

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
