SCAKX520E - Sistema de alta fidelidad PANASONIC - Manual de uso y guía de instrucciones gratis

Marca	Panasonic
Modelo	SCAKX520E
Tipo de producto	Cadena Hi-Fi con lector CD, radio, Bluetooth
Potencia de salida RMS	650 W total (2 × 325 W bajo 3 Ω)
Dimensiones (An × Al × Pr)	400 mm × 142 mm × 250 mm (unidad principal)
Peso (unidad principal)	2,5 kg
Peso de los altavoces (SB-AKX440)	4,5 kg cada uno
Alimentación	CA 220-240 V, 50 Hz
Consumo eléctrico	86 W en funcionamiento, 0,5 W en espera (Bluetooth standby OFF)
Formatos de audio compatibles	CD-DA, MP3 (CD-R/RW, USB), Bluetooth SBC
Conectividad	Bluetooth 4.2 (alcance 10 m), USB 2.0 (FAT12/16/32, hasta 32 GB), entrada AUX, micrófono (2 × jack 6,3 mm)
Sintonizador de radio	FM (87,5-108 MHz, 30 presintonías) y AM (522-1629 kHz, 15 presintonías)
Efectos de sonido	Ecualizador predefinido (Rock, Pop, etc.), Surround, D.BASS, DJ Jukebox, efectos DJ (Phaser, Filter, etc.)
Funciones Karaoke	Reducción de voz, eco, control de tono, tempo, ecualizador de micrófono
Iluminación ambiente	3 colores (fijo, auto, apagado)
Temporizadores	Temporizador de espera (hasta 120 min), temporizador de reproducción (despertador)
Accesorios incluidos	Mando a distancia (pila incluida), 2 cables de alimentación, antena FM interior, antena de cuadro AM, 2 núcleos de ferrita
Mantenimiento	Desconectar antes de limpiar; usar un paño suave y seco; no usar alcohol, disolvente ni benceno
Seguridad	Láser de clase 1; no obstruir la ventilación; no exponer a la humedad; usar las pilas recomendadas
Reparabilidad	Confiar cualquier reparación a un técnico cualificado; es posible reiniciar desconectando y volviendo a conectar el aparato

Preguntas frecuentes - SCAKX520E PANASONIC

¿Cómo conectar mi teléfono por Bluetooth?

Asegúrese de que el aparato esté encendido. Active el Bluetooth en su teléfono. En la cadena, pulse la tecla SELECT para elegir la fuente Bluetooth. Si es necesario el emparejamiento, mantenga pulsada la tecla [] hasta que aparezca "PAIRING", luego seleccione "SC-AKX520" en la lista de dispositivos de su teléfono. El código PIN es "0000" o "1234" si se solicita.

¿Cómo ajustar el reloj?

Pulse varias veces SETUP hasta que se muestre "CLOCK". Use las teclas ▲/▼ para ajustar la hora, luego pulse OK. El reloj funciona en ciclo de 24 horas.

¿Qué hacer si el sonido está distorsionado o no hay sonido?

Verifique el volumen: pulse VOL para aumentarlo. Si el problema persiste, apague el aparato, desconéctelo unos segundos y vuelva a conectarlo. Asegúrese de que los altavoces estén correctamente conectados y que la fuente de audio no esté silenciada (tecla MUTE).

¿Cómo usar la función Karaoke?

Conecte un micrófono (no incluido) a la toma MIC del aparato. Seleccione una fuente musical (CD, USB, Bluetooth). Pulse varias veces KARAOKE para elegir un efecto (reducción de voz, eco, etc.). Ajuste el volumen del micrófono con MIC VOL (tecla SOUND luego ajuste).

¿Puedo conectar una memoria USB?

Sí, conecte su memoria USB (formato FAT12/16/32, hasta 32 GB) al puerto USB frontal (o trasero según el modelo). Pulse SELECT para elegir "USB A" o "USB B". La reproducción de archivos MP3 comienza automáticamente. No use un cable de extensión USB.

¿Cómo presintonizar emisoras de radio?

Para presintonización automática, pulse PLAY MENU, seleccione "A.PRESET", elija "LOWEST" o "CURRENT" con ▲/▼, luego confirme con OK. Para presintonización manual, primero sintonice la emisora deseada en modo MANUAL, luego pulse OK para memorizarla en un número de canal.

¿Qué significan los códigos de error como "F00"?

Los códigos "F□□" indican la activación del circuito de protección. Desconecte el cable de alimentación durante unos segundos, luego vuelva a conectarlo. Si el problema persiste, contacte a un técnico. "TEMPNG" significa sobrecalentamiento: deje enfriar y verifique la ventilación.

¿Cómo limpiar el aparato?

Desconecte siempre el aparato antes de limpiarlo. Use un paño suave y seco. Nunca use alcohol, disolvente ni benceno. Para manchas difíciles, se puede usar un paño ligeramente humedecido.

¿Puedo usar otros altavoces que no sean los incluidos?

No, se recomienda usar únicamente los altavoces incluidos (SB-AKX440 para el modelo SCAKX520E). El uso de otros altavoces puede dañar el amplificador y degradar la calidad del sonido.

¿Cómo activar la función de apagado automático?

Pulse varias veces SETUP hasta que aparezca "AUTO OFF". Use ▲/▼ para seleccionar "ON" (activo) o "OFF" (inactivo), luego confirme con OK. El aparato se apagará tras aproximadamente 20 minutos de inactividad (excepto en modo radio o Bluetooth conectado).

MANUAL DE USUARIO SCAKX520E PANASONIC

Esta ilustración muestra el Modelo SC-AKX320.

Panasonic®

Instrucciones de funcionamiento

Instrucciones de funcionamiento

Instrucciones de funcionamiento

Sistema estéreo con reproductor de discos compactos

Sistema estéreo con reproductor de discos compactos

Modelo N.º SC-AKX520

SC-AKX320

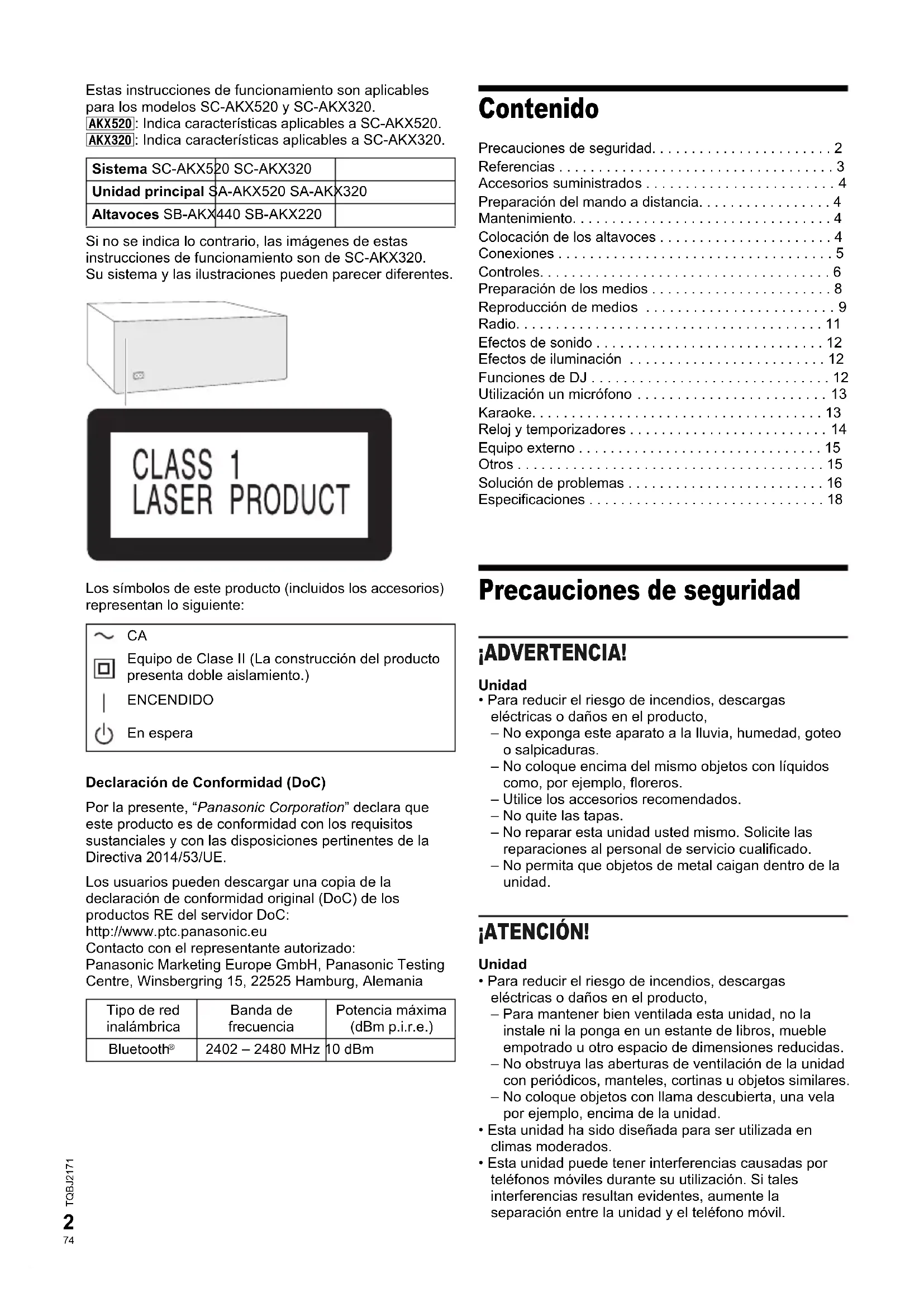

Lea atentamente estas instrucciones para obtener las máximas prestaciones y seguridad.

Guarde este manual para su consulta en el futuro.

Estas instrucciones de funcionamiento son aplicables para los modelos SC-AKX520 y SC-AKX320.

AKX520: Indica características aplicables a SC-AKX520.

AKX320: Indica características aplicables a SC-AKX320.

Sistema SC-AKX5	20 SC-AKX320
Unidad principal	SA-AKX520 SA-AK	X320
Altavoces SB-AKX	440 SB-AKX220

Si no se indica lo contrario, las imágenes de estas instrucciones de funcionamiento son de SC-AKX320.

Su sistema y las ilustraciones pueden parecer diferentes.

Los símbolos de este producto (incluidos los accesorios) representan lo siguiente:

CA

Equipo de Clase II (La construcción del producto presenta doble aislamiento.)

ENCENDIDO

En espera

Declaración de Conformidad (DoC)

Por la presente, "Panasonic Corporation" declara que este producto es conforme con los requisitos esenciales y con las disposiciones pertinentes de la Directiva 2014/53/UE.

http://www.ptc.panasonic.eu

Contacto con el representante autorizado: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburgo, Alemania

Tipo de red inalámbrica	Banda de Frequencia	Potencia:maxima (dBm p.i.r.e.)
Bluetooth®	2402 – 2480 MHz	10 dBm

Precauciones de seguridad. 2

Referencias 3

Accesorios suministrados 4

Preparación del mando a distancia. 4

Mantenimiento. 4

Colocación de los altavoces 4

Conexiones 5

Controles. 6

Preparación de los medios 8

Reproducción de medios 9

Radio. 11

Efectos de sonido 12

Efectos de iluminación 12

Funciones de DJ 12

Utilización de un micrófono 13

Karaoke. 13

Reloj y temporizadores 14

Equipo externo 15

Otros 15

Solución de problemas 16

Especificaciones 18

Precauciones de seguridad

¡ADVERTENCIA!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas o daños en el producto,
• No exponga este aparato a la lluvia, humedad, goteo o salpicaduras.
• No coloque encima del mismo objetos con líquidos como, por ejemplo, floreros.
• Utilice los accesorios recomendados.
• No quite las tapas.
• No repare esta unidad usted mismo. Solicite las reparaciones al personal de servicio especializado.
• No permita que objetos de metal caigan sobre la unidad.

¡ATENCIÓN!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas o daños en el producto,
• Para mantener bien ventilada esta unidad, no la instale ni la ponga en un estante de libros, mueble empotrado u otro espacio especial de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares.
• No coloque objetos con llama descubierta, una vela por ejemplo, encima de la unidad. - Esta unidad ha sido diseñada para ser utilizada en climas moderados. - Esta unidad puede tener interferencias causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil.

- Esta unidad utiliza un láser. Usar los controles, hacer los ajustes o los pasos requeridos en forma diferente de la aquí expuesta puede suponer una exposición peligrosa a la radiación. - Coloque la unidad en una superficie plana lejos de la luz del sol, temperatura y humedad altas, y vibración excesiva.

Cable de alimentación de CA

• El enchufe de corriente es el dispositivo que sirve para desconectar el aparato. Instale esta unidad de tal forma que el enchufe de corriente pueda desenchufarse de la toma de corriente inmediatamente.

Pila

• Hay peligro de explosión si se sustituye incorrectamente la pila. Solo sustituir con el mismo tipo recomendado por el fabricante.
• Al desechar las baterías, por favor contacte con sus autoridades locales o distribuidor y consulte el método correcto de eliminación.
• No caliente o exponga a las llamas.
• No deje la(s) pila(s) en un automóvil expuesto a luz solar directa durante un largo periodo de tiempo con las puertas y ventanas cerradas.
• No abra forzando o cortocircuitando la pila.
• No cambie la pila alcalina o de manganeso.
• No utilice la pila si la cubierta protectora está levantada.
• Quite la pila si no utiliza el mando a distancia durante un largo periodo de tiempo. Guárdela en una zona fresca y oscura.

Referencias

Sobre Bluetooth®

Panasonic no asume ninguna responsabilidad por los datos que se comprometan durante una transmisión inalámbrica.

Banda de Frecuencia

• Este sistema utiliza la banda de frecuencia 2,4 GHz.

Certificación

• Este sistema está de acuerdo con las restricciones de frecuencia y ha recibido la certificación basándose en las leyes de frecuencia. De ese modo, no se necesita un permiso inalámbrico.
• Las siguientes acciones son denunciables por la ley en algunos países:
• Desmontando o modificando la unidad principal.
• Quitar la información sobre las especificaciones.

Restricciones de uso

• La transmisión inalámbrica y/o uso con todos los dispositivos equipados con Bluetooth® no está garantizada.
• Todos los dispositivos han de estar de acuerdo con los estándares establecidos por Bluetooth SIG, Inc.
• Dependiendo de las especificaciones y ajustes de un dispositivo, puede que no se conecte o que algunas operaciones sean diferentes.
• Este sistema soporta funciones de seguridad Bluetooth®. Pero dependiendo del entorno de funcionamiento y/o ajustes, esta seguridad posiblemente no sea suficiente. Transmita datos inalámbricamente a este sistema con cuidado.
• Este sistema no puede transmitir datos a un dispositivo Bluetooth®.

Rango de uso

• Utilice este dispositivo a una distancia máxima de 10m
• La distancia puede disminuir dependiendo del entorno, obstáculos o interferencias.

Interferencias de otros dispositivos

• Puede que este sistema no funcione correctamente y que surjan ciertos problemas, como ruido y saltos en el sonido debido a interferencias de ondas de radio, si se coloca cerca de otros dispositivos Bluetooth® o dispositivos que utilicen la banda de 2,4 GHz.
• Puede que este sistema no funcione correctamente si las ondas de radio emitidas por una emisora cercana, etc. son demasiado intensas.

Uso previsto

• Este sistema es solo para uso normal, general.
• No utilice este sistema cerca de un equipo o en un entorno que sea sensible a interferencias de frecuencias de radio (ejemplo: aeropuertos, hospitales, laboratorios, etc.).

Licencias

La marca denominativa Bluetooth® y sus logotipos son marcas comerciales registradas de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Panasonic Corporation se realiza bajo licencia. Otros nombres de marcas y marcas comerciales son propiedad de sus respectivos propietarios.

Android y Google Play son marcas comerciales de Google LLC.

Accesorios suministrados

Por favor, compruebe e identifique los accesorios suministrados.

2 Cable de alimentación de CA 1 Antena de cuadro de AM AKX520 2 Núcleos de ferrita

1 Antena interior de FM

1 Mando a distancia (N2QAYB001215) 1 Pila del mando a distancia Para el Reino Unido e Irlanda

1 Adaptador del enchufe de la antena

¡ATENCIÓN!

Mantenga el adaptador del enchufe de la antena fuera del alcance de los niños para evitar que puedan tragárselo.

Nota:

Utilice el cable de alimentación adecuado para la toma de CA de su hogar.

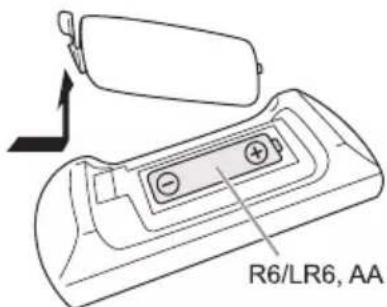

Preparación del mando a distancia

Use una pila alcalina o de manganeso.

Instale la pila de forma que los polos (+ y -) estén alineados con los del mando a distancia.

Mantenimiento

Desconecte el cable de alimentación de CA antes del mantenimiento. Limpie el sistema con un paño suave y seco.

• No utilice nunca alcohol, diluyente de pintura o gasolina para limpiar este sistema.
• Antes de utilizar un paño impregnado químicamente, lea con atención las instrucciones del mismo.

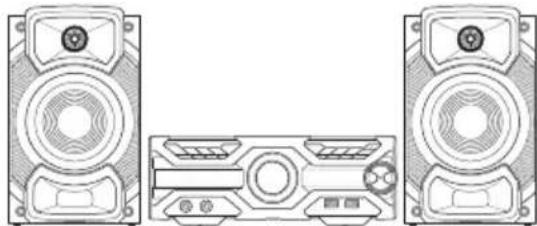

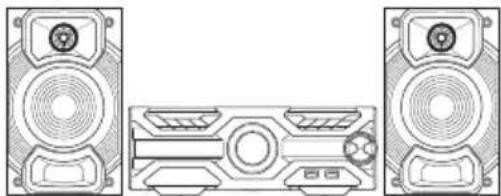

Colocación de los altavoces

Los altavoces izquierdo y derecho son iguales.

AKX520

AKX320

Utilice solamente los altavoces suministrados.

Puede provocar daños al sistema y reducir la calidad del sonido si utiliza otros altavoces.

Nota:

• Mantenga sus altavoces a más de 10mm de la unidad principal para que se ventilen.
• Ponga los altavoces en una superficie plana segura.
• Estos altavoces no disponen de blindaje magnético. No los coloque cerca de la TV, el PC u otros equipos afectados fácilmente por el magnetismo.
• Cuando reproduzca a niveles elevados durante un largo periodo de tiempo, puede dañar los altavoces y reducir la vida de los altavoces.
• Reduzca el volumen en estas condiciones para evitar daños:
• Cuando se distorsiona el sonido.
• Cuando ajuste la calidad del sonido.

¡ATENCIÓN!

• Use los altavoces solo con el sistema recomendado. Si no, puede dañar el amplificador y los altavoces y puede provocar un incendio. Consulte a un técnico de servicio oficial si se ha producido algo anómalo o un cambio repentino en su funcionamiento.
• No modifique los altavoces ni el cable de altavoz, ya que podría provocar daños al sistema. Realice los procedimientos incluidos en estas instrucciones cuando use los altavoces.
• No toque las superficies reverberantes del cono del altavoz:
• Podría dañar el cono del altavoz.
• El cono del altavoz puede estar caliente.

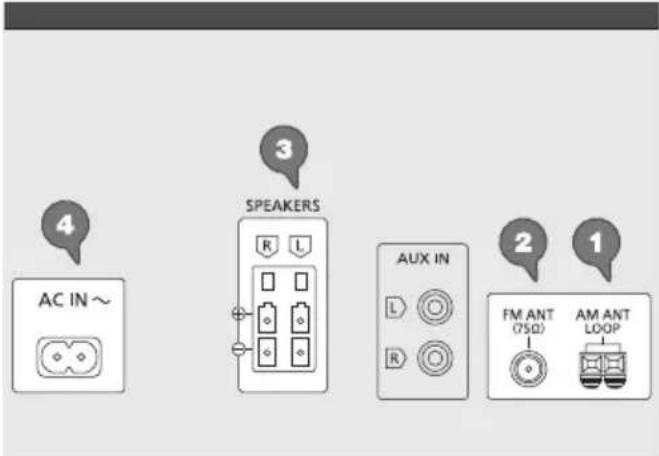

Conexiones

Conecte el cable de alimentación de CA cuando haya realizado todas las demás conexiones.

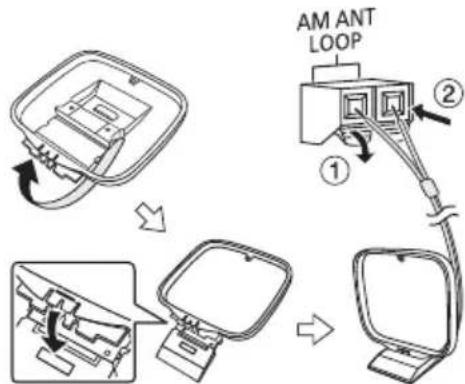

1 Conecte la antena de cuadro de AM.

Coloque la antena de cuadro sobre su base hasta que haga clic.

Coloque la antena en la posición que ofrezca la mejor recepción.

3 Conecte los altavoces.

AKX520

Sujeción del núcleo de ferrita

① Tire de la pestaña para abrir. ② Coloque el cable del altavoz sobre una de las superficies cóncavas. Compruebe que el núcleo de ferrita está a 5 cm del extremo del cable del altavoz.

③ Bobine los cables del altavoz alrededor del núcleo de ferrita y sobre la otra superficie cóncava. ④ Cierre el núcleo de ferrita hasta que haga clic.

Nota:

En caso de no colocar el núcleo de ferrita sobre los cables de los altavoces, podrá resultar en recepción mala de la radio.

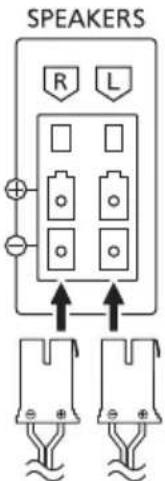

Conecte los cables de los altavoces a los terminales correspondientes.

4 Conecte el cable de alimentación de CA.

No utilice ningún otro cable de alimentación de CA que no sea el proporcionado.

Conservación de la energía

El sistema consume una pequeña cantidad de energía cuando está en modo en espera. Desconecte el suministro eléctrico si no utiliza el sistema. Se perderá alguna función después de desconectar el sistema. Tiene que ajustarlos de nuevo.

Nota:

Mantenga las antenas a distancia de los cables de los altavoces y del cable de alimentación de CA para evitar la captación de ruido.

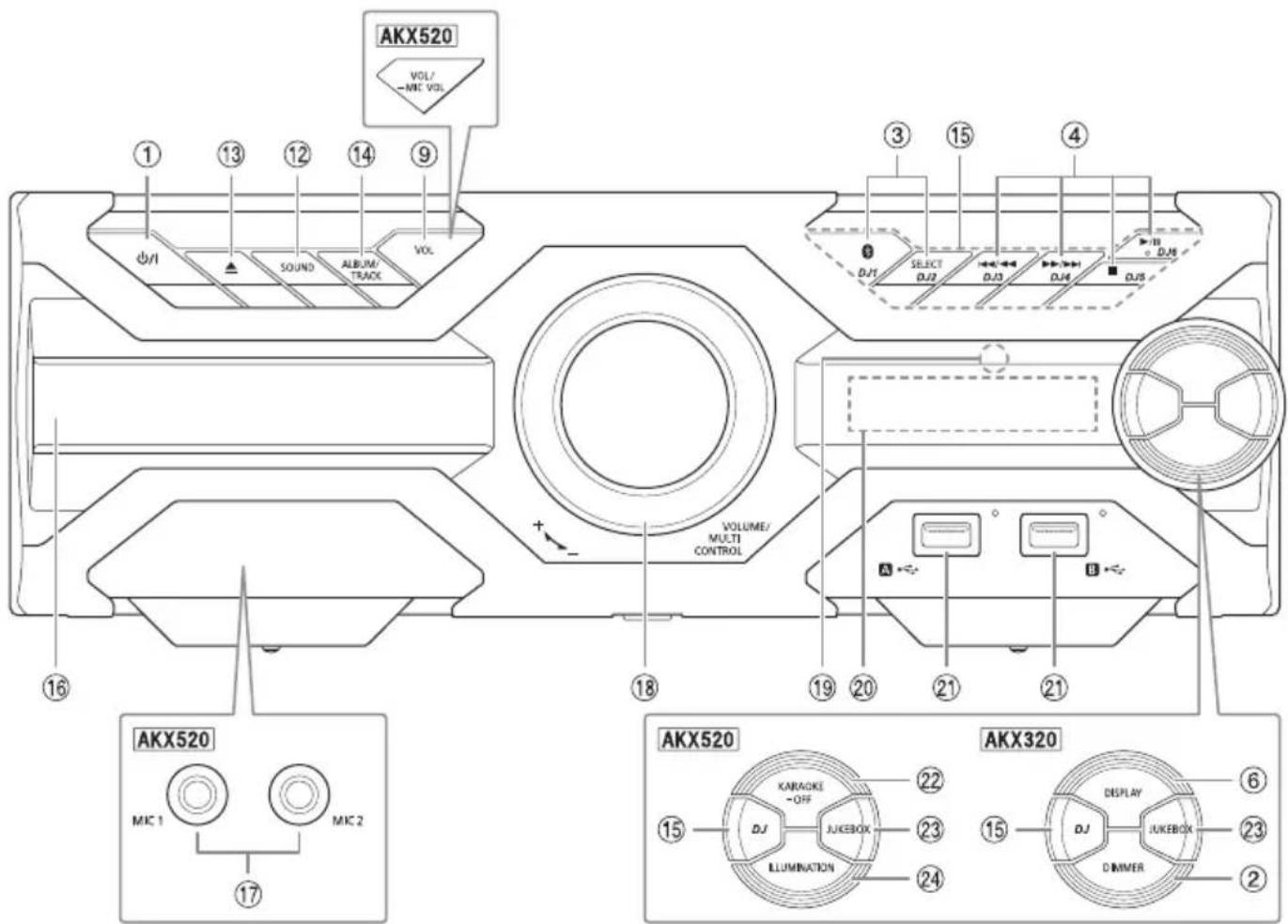

Controles

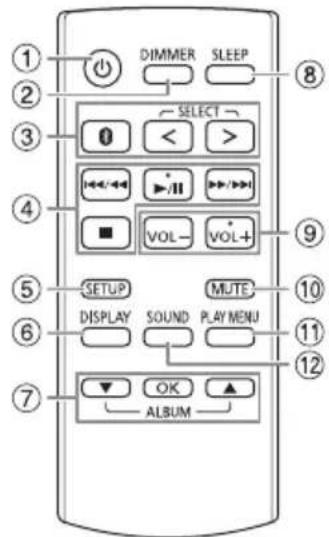

Realice los procedimientos con el mando a distancia. También puede usar los botones en la unidad principal si son los mismos.

① Botón de alimentación en espera/conectada [O], [O/1]

Pulse este botón para cambiar del modo de alimentación conectada al modo de alimentación en espera o viceversa. En el modo de alimentación en espera, el aparato consume una pequeña cantidad de corriente.

② Reducir el brillo del panel de visualización

Para cancelar, pulse el botón de nuevo. AKX520

El efecto de iluminación se apaga igualmente.

③Selección de la fuente de audio

Pulse [SELECT <, > ] (unidad principal: [SELECT]) repetidamente para seleccionar la fuente:

En la unidad principal:

Para iniciar el emparejamiento Bluetooth, mantenga pulsado [8]

④ Control de reproducción básico

⑤Ver el menú de configuración ⑥Ver la información del contenido ⑦Selecciono o confirma la opción ⑧Configure el temporizador para dormir

⑨Ajusta el nivel de volumen

En la unidad principal: Pulse [VOL] y a continuación gire [VOLUME/MULTI CONTROL] para ajustar el volumen.

Ajusta el nivel de volumen del micrófono

Mantenga pulsado [-MIC VOL] hasta que aparezca el mensaje "MIC VOL".

Gire [VOLUME/MULTI CONTROL] para ajustar el volumen.

Silencia el sonido

Para cancelar, pulse el botón de nuevo. "MUTE" también se cancela cuando se ajusta el volumen o se apaga el aparato.

1 Ver el menú de reproducción ② Seleccionar los efectos de sonido

③ Abrir o cerrar la bandeja del disco ④ Seleccionar álbum MP3 o pista

Pulse [ALBUM/TRACK] para seleccionar álbum o pista. Explorar pistas o álbumes

Para iniciar la reproducción desde la selección, pulse [▶/II].

Botones directos de las funciones de DJ

Pulse [DJ] para activar la función de DJ.

Pulse [DJ1] a [DJ6] para seleccionar la referencia deseada.

Para cancelar, pulse de nuevo el botón [DJ1] a [DJ6] seleccionado.

16 Bandeja de disco

① AXX520

Entrada de micrófono

Botón de volumen y multicontrol Sensor de mando a distancia

Distancia: Dentro de aproximadamente 7 m

Ángulo: Aproximadamente 10° arriba y 30° abajo, 30° izquierda y derecha

20 Visualizador ② Puerto USB ( )

Indicador de estado USB

AKX520

Seleccionar los efectos Karaoke

Para cancelar, mantenga pulsado [-OFF] hasta que aparezca "OFF EFFECT".

23 Selecciona la DJ jukebox 24 AKX520

Seleccionar los efectos de iluminación

Preparación de los medios

Disco

1 Pulse [▲] para abrir la bandeja del disco. Ponga un disco con la etiqueta hacia arriba. Vuelva a pulsar para cerrar la bandeja del disco. 2 Pulse [SELECT <, >] repetidamente para seleccionar "CD".

USB

Preparación

Antes de conectar un dispositivo USB al sistema, asegúrese de hacer una copia de seguridad de los datos.

1 Reduzca el volumen y conecte el dispositivo USB al puerto USB. Sostenga la unidad principal cuando conecte o desconecte el dispositivo USB. 2 Pulse [SELECT <, >] repetidamente para seleccionar "USB A" o "USB B". El indicador de estado USB se ilumina en rojo cuando se ha seleccionado.

Nota:

• No use un cable de extensión USB. El sistema no puede reconocer dispositivos USB conectados mediante cable.
• No es posible recargar ciertos dispositivos, dado que la corriente de carga máxima del USB es de tan solo 0,5 A.

Bluetooth®

Puede conectar y reproducir un dispositivo de audio inalámbricamente mediante Bluetooth®.

Preparación

• Encienda la unidad principal.
• Encienda la función Bluetooth® del dispositivo y ponga el dispositivo cerca del sistema.
• Lea las instrucciones de funcionamiento del dispositivo para más detalles.

Emparejamiento de un dispositivo

AKX320

Preparación

Si este sistema está conectado a un dispositivo Bluetooth, desconéctelo (⇔ 9)

1 Pulse [].

Si aparece el mensaje "PAIRING", continúe con el caso 3.

2 Pulse [PLAY MENU] para seleccionar "PAIRING" y, a continuación, pulse [OK].

Si le pide una contraseña, introduzca "0000" o "1234". El dispositivo se conecta con este sistema automáticamente después de que se haya completado el emparejamiento. Antes de que se muestre "SC-AKX520" o "SC-AKX320", es posible que aparezca la dirección MAC (ejemplo: 6C:5A:B5:B3:1D:0F). Se muestra el nombre del dispositivo conectado durante unos segundos.

Utilización de la unidad principal

1 Mantenga pulsado [ ] hasta que aparezca el mensaje "PAIRING". 2 Seleccione "SC-AKX520" o "SC-AKX320" en el menú Bluetooth® del dispositivo.

Nota:

• Puede emparejar hasta 8 dispositivos con este sistema. Si se empareja un 9º dispositivo, se sustituirá el dispositivo que no haya sido utilizado durante más tiempo.
• Dependiendo de la funcionalidad buscada del dispositivo Bluetooth y del entorno circundante, si el nombre del producto no se muestra en el menú Bluetooth del dispositivo, desactive y active repetidamente la característica de Bluetooth del dispositivo durante el proceso de emparejamiento.

Conexión de un dispositivo

AKX320

Preparación

Si este sistema está conectado a un dispositivo Bluetooth, desconéctelo (⇔ 9)

1 Pulse []

Se muestra "BLUETOOTH READY".

2 Seleccione "SC-AKX520" o "SC-AKX320" en el menú Bluetooth® del dispositivo. Se muestra el nombre del dispositivo conectado durante unos segundos. 3 Inicie la reproducción en el dispositivo.

Nota:

• Debe haber emparejado un dispositivo para conectar.
• Cuando se selecciona "BLUETOOTH" como la fuente, el sistema intenta conectarse de forma automática al último dispositivo conectado. (Durante este proceso se muestra "LINKING".)

Multi Connect

AKX520

Este sistema admite Multi Connect, que se puede conectar con hasta un máximo de 3 dispositivos a la vez.

Para cambiar entre los dispositivos conectados

Cuando uno de los dispositivos conectados está reproduciendo, puede cambiar fácilmente el control a otro dispositivo conectado con solo iniciar la reproducción en ese dispositivo. La reproducción anterior se pone en pausa automáticamente.

Nota:

Esta función no está disponible en algunas aplicaciones o dispositivos (dependiendo de las especificaciones de la aplicación o dispositivo).

Desconexión de un dispositivo

Mientras un dispositivo Bluetooth® está conectado

1 Pulse [PLAY MENU] repetidamente para seleccionar "DISCONNECT?"

2 Pulse [▲,▼] para seleccionar "OK? YES" y, a continuación, pulse [OK].

Se muestra "BLUETOOTH READY".

Utilización de la unidad principal

Mantenga pulsado [D] hasta que aparezca el mensaje "PAIRING".

Nota:

AKX520 Estamericano. - Se desconecta un dispositivo cuando: -Selecciona una fuente differente. -Aleja el dispositivo mas alla de la distancia maxima. - Deshabilita la transmisión Bluetooth® del dispositivo. - Apaga el sistemas o el dispositivo.

Reproducción de medios

Las marcas siguientes indican si la función está disponible.

CD: CD-R/RW en formatting CD-DA o con archivos MP3. USE: Dispositivo USB con archivos MP3. BLUETOOTH: Dispositivo Bluetooth®.

ReproduccionBsica

CD USB BLUETOOTH

Reproducir Pulse [▶/■].
Parada Pulse [■].
	USB Se memorizará la posición. Se muestra “RESUME". Vuelva a pulsar para detener por completeo.
Pausar Pulse [▶/■].
	Vuelva a pulsar paraContinuar la reproducción.
Saltar	Pulse [↓/▲] o [▶/▶■] para saltar una pista.
	CD USB Pulse [▲,▼] para saltar unálbum MP3.
Buscar	Mantenga pulsado [↓/▲] o [▶/▶■].

Nota:

Dependiendo del dispositivo Bluetooth®, puede que todas operaciones no funciona.

Ver la información disponible

CD USB BLUETOOTH

Puede ver la informacion disponible, como el album MP3 y el numero de pista, en el panel de visualizacion.

Pulse [DISPLAY] repetidamente.

Ejemplo: Visualizacion del album MP3 y el numero de la pista.

Numero

dealbum

Número

de pista

Nota:

• Caracteres que se estima que se puedan mostrar: Aproximadamente 32
• Este sistema soporta etiquetas ID3 ver. 1.0, 1.1 y 2.3.
• Los datos de texto que no soporta el sistema se pueden mostrar de forma diferente.

Menú de reproducción

CD USB

1 CD

Pulse [PLAY MENU]. USB Pulse [PLAY MENU] repetidamente para seleccionar "PLAYMODE". 2 Pulse [Δ, ] para seleccionar el ajuste y, a continuación, pulse [OK].

OFF PLAYMODE Cancela el ajuste.

1-TRACK 1 ▼	Reproduce una pista的选择aciona. Pulse [←/→] o [→/→] para = seccionar la pista.
1-ALBUM 1 ▼	Reproduce el áalbum MP3 selectionado. Pulse [▲,▼] para selectionar el album MP3.
RANDOM RND	Reproduce aleatoriamente todas las pistas.
1-ALBUM RANDOM 1 ▼ RND	Reproduce aleatoriamente todas las pistas del áalbum MP3 selectionado. Pulse [▲,▼] para selectionar el album MP3.
ALL REPEAT Repetición de todas las pistas.
1-TRACK REPEAT 1 ▼ O	Repetición de 1-TRACK.
1-ALBUM REPEAT 1 ▼ O	Repetición de 1-ALBUM.
RANDOM REPEAT RND O	Repetición de reproducción aleatoria.
1-ALBUM RANDOM REPEAT 1 ▼ RND	Repetición de 1-ALBUM RANDOM.

Nota:

• Durante la reproducción aleatoria, no se pueden seleccionar pistas que ya hayan sido reproducidas.
• El ajuste se cancela al partir la expulsión de la bandeja del disco o desconectar el dispositivo USB.

Modo de enlace

BLUETOOTH

Puede conectar.

Preparación

Si este sistema está conectado a un dispositivo Bluetooth, desconéctelo (⇔ 9).

1 Pulse [PLAY MENU] repetidamente para seleccionar "LINK MODE". 2 Pulse [Δ, ∇] para seleccionar el modo y, a continuación, pulse [OK].

MODE 1: Énfasis en la conectividad.

MODE 2 (predeterminado)

Énfasis en la calidad de sonido.

Nota:

• Al disfrutar de contenido de video con esta función, es posible que la calidad de video y la de audio no estén sincronizadas. En este caso, seleccione "MODE 1".
• Seleccione "MODE 1" si el sonido se interrumpe.

Nota sobre el disco

• Este sistema puede reproducir CD-R/RW con contenido de formato CD-DA o MP3.
• Antes de la reproducción, finalice el disco en el dispositivo utilizado para grabarlo.
• Algunos CD-R/RW no se pueden reproducir debido a la condición de la grabación.

- Nota sobre dispositivos USB

• Este sistema no garantiza la conexión con todos los dispositivos USB.
• Este sistema admite USB 2.0 a máxima velocidad.
• Este sistema admite dispositivos USB de hasta 32 GB.
• Solo se admite el sistema de archivos FAT 12/16/32.

Nota sobre archivos MP3

• Los archivos se definen como pistas y las carpetas se definen como álbumes. Las pistas deben tener la extensión ".mp3" o ".MP3". Las pistas no se reproducirán necesariamente en el orden de grabación.
• Algunos archivos pueden no funcionar debido al tamaño del sector.

Archivo MP3 en un disco

• Este sistema puede acceder a un máximo:
• 255 álbumes (incluida la carpeta raíz) - 999 pistas - 20 sesiones
• Los discos deben cumplir con la norma ISO9660; nivel 1 o 2 (excepto para los formatos extendidos).

Archivo MP3 en un dispositivo USB

• Este sistema puede acceder a un máximo:
• 800 álbumes (incluida la carpeta raíz) - 8000 pistas
• 999 pistas en un álbum

Radio

Preparación

Pulse [SELECT <, >] repetidamente para seleccionar "FM" o "AM".

Sintonización manual

1 Pulse [PLAY MENU] repetidamente para seleccionar "TUNE MODE".

O pulse [■] en la unidad principal para seleccionar "MANUAL". Continúe con el paso 3.

2 Pulse [▲,▼] para seleccionar "MANUAL" y, a continuación, pulse [OK]. 3 Pulse [1 /1 ] o [> / ] para sintonizar la emisora.

Para sintonizar automáticamente, mantenga pulsado el botón hasta que la frecuencia comience a cambiar rápidamente.

Cuando se esté recibiendo una emisión en estéreo se visualizará "STEREO".

Preajuste de memoria

Puede presintonizar hasta 30 emisoras de radio FM y 15 emisoras de radio AM.

Preconfiguración automática

1 Pulse [PLAY MENU] para seleccionar "A.PRESET". 2 Pulse [▲,▼] para seleccionar "LOWEST" o "CURRENT" y, a continuación, pulse [OK].

LOWEST: La sintonización empieza desde la frecuencia más baja.

CURRENT: La sintonización empieza desde la frecuencia actual.

El sintonizador presintonizará en los canales, en orden ascendente, todas las emisoras que pueda recibir. Para cancelar, pulse [■].

Presintonización manual

1 Pulse [PLAY MENU] repetidamente para seleccionar "TUNE MODE". O pulse [■] en la unidad principal para seleccionar "MANUAL". Continúe con el paso 3. 2 Pulse [▲,▼] para seleccionar "MANUAL" y, a continuación, pulse [OK]. 3 Pulse [◀◀/◀] o [▶▶/▶] para sintonizar la emisora. 4 Pulse [OK]. 5 Pulse [▲,▼] para seleccionar un número de presintonización y, a continuación, pulse [OK].

Repita los pasos 3 al 5 para predefinir más emisoras.

La nueva emisora sustituirá a cualquier emisora que ocupe el mismo número predefinido.

Selección de una emisora presintonizada

1 Pulse [PLAY MENU] repetidamente para seleccionar "TUNE MODE". O pulse [■] en la unidad principal para seleccionar "PRESET". Continúe con el paso 3. 2 Pulse [▲,▼] para seleccionar "PRESET" y, a continuación, pulse [OK]. 3 Pulse [◀◀/◀] o [▶▶/▶] para seleccionar la emisora predefinida.

Mejorar la calidad de sonido

Cuando "FM" esté seleccionado

1 Pulse [PLAY MENU] repetidamente para seleccionar "FM MODE". 2 Pulse [▲,▼] para seleccionar "MONO" y, a continuación, pulse [OK].

"MONO" también se cancela cuando cambia la frecuencia.

Para memorizar la configuración

Continúe con el paso 4 de "Presintonización manual" (⇒ 11)

Cuando "AM" esté seleccionado

1 Pulse [PLAY MENU] repetidamente para seleccionar "B.PROOF". 2 Pulse [▲,▼] para seleccionar el ajuste que proporcione la mejor recepción y, a continuación, pulse [OK].

Comprobar el estado de señal

Cuando "FM" esté seleccionado

Pulse [DISPLAY] para seleccionar "FM STATUS".

FM -- -- La señal FM es débil. El sistema no está sintonizado en una emisora.

FM ST La señal FM está en estéreo.

FM MONO "MONO" se selecciona como el "FM MODE". La señal FM es monoaural.

Emisiones RDS

Este sistema puede mostrar los datos de texto transmitidos por el sistema de datos de radio (RDS) disponible en algunas zonas.

Cuando "FM" esté seleccionado

Pulse [DISPLAY] repetidamente.

FREQ Frecuencia

PS Servicio de programa

PTY Tipo de programa

Nota:

RDS solo estará disponible si la recepción es buena.

Configuración de asignación AM

Este problema también puede recibir emisiones AM asignadas en intervalos de 10kHz

Cuando "AM" esté seleccionado

Mantenga pulsado [▶/III] en la unidad principal.

Después de unos segundos, el panel de visualización muestra la frecuencia mínima actual de radio. Cuando cambie la frecuencia mínima, suelte el botón.

• Para volver al ajuste inicial, lleve a cabo los pasos anteriores de nuevo.
• Las frecuencias predefinidas se eliminan cuando decae. cantar el ajuste.

Efectos de sonido

1 Pulse [SOUND] repetidamente para seleccionar el efecto. 2 Pulse [Δ, ] para seleccionar el ajuste y, a continuación, pulse [OK].

O gire [VOLUME/MULTI CONTROL] para seleccionar el ajuste.

PRESET EQ "ROCK", "POP", "AFRO BEAT", "ARABIC", "PERSIAN", "INDIA BASS", "DANGDUT", "MALAY POP", "ELECTRONICA", "REGGAETON", "SALSA", "SAMBA", "FOOTBALL", "KARAOKE" AX520 o "FLAT".

BASS/MID/TREBLE -4 a +4

Nota:

Estos ajustes pueden cambiar si selecciona un ajuste de PRESET EQ.

-Esta función enfatiza el nivel de ataque del redoble produciendo un sonido contundente. El efecto suele ser leve, dependiendo de la pista. -Este efecto no funciona si "D.BASS LEVEL" está configurado como "OFF".

Efectos de iluminación

AKX520

Es posible cambiar el efecto de iluminación del sistema.

Pulse [SETUP] repetidamente para seleccionar "ILLUMINATION" y, a continuación, pulse [Δ, ∇] para seleccionar el efecto.

O pulse [ILLUMINATION] repetidamente para seleccionar el efecto.

COLOR: Una selección de 3 colores de iluminación diferentes en la unidad principal.

AUTO: Iluminar en 3 colores distintos y cambiar alternativamente.

OFF: Cancela el efecto.

También puede girar [VOLUME/MULTICONTROL] para seleccionar el efecto siguiente o el anterior.

Nota:

Si la función del atenuador está activada, la iluminación del sistema permanecerá apagada, aunque encienda la función de iluminación.

Funciones de DJ

Es posible usar las funciones de DJ para encontrar efectos de sonido entre canciones.

Utilización de la aplicación "Panasonic MAX Juke"

Puede descargar e instalar la aplicación gratuita de AndroidTM "Panasonic MAX Juke" en Google PlayTM para funciones adicionales, por ejemplo para solicitar la reproducción de la canción simultáneamente desde varios dispositivos. Mediante la app es posible incorporar las pistas que desee reproducir. Para consultar los detalles sobre la app, diríjase a la dirección siguiente.

http://av.jpn.support.panasonic.com/support/global/cs/audio/app/

(Este sitio se encontrará solo en inglés).

DJ jukebox

USB

Es posible utilizar las funciones de DJ jukebox para añadir efectos de mezcla entre canciones.

1 Pulse [PLAY MENU] para seleccionar "JUKEBOX". 2 Pulse [▲,▼] para seleccionar el ajuste y, a continuación, pulse [OK].

Utilización de la unidad principal

Pulse [JUKEBOX] repetidamente para seleccionar el ajuste.

OFF CROSSFADE Anula la mezcla de pistas.

ON CROSSFADE Activa la mezcla de pistas.

OFF Desactiva la DJ jukebox.

Nota:

• El sistema cambia de forma automática al modo de repetición al conectar la DJ jukebox.
• La DJ jukebox se desconecta al apagar el sistema y cambiar a una fuente distinta.
• Es posible que la función de mezcla de pistas no funcione entre canciones con frecuencias de muestreo diferentes.

Cambiar la configuración de repetición

1 Pulse [PLAY MENU] repetidamente para seleccionar "PLAYMODE". 2 Pulse [▲,▼] para seleccionar el ajuste y, a continuación, pulse [OK].

RANDOM REPEAT Repetición de reproducción aleatoria.

ALL TITLE REPEAT Repetición de todas las pistas.

Efecto de DJ

(Excepto para la fuente AUX)

Unidad principal solamente

Es posible usar la función de efecto de DJ para añadir efectos de sonido.

1 Pulse [DJ] para seleccionar "DJ EFFECT SELECT NUMBER" o "ON DJ EFFECT".

2 Pulse [DJ1] a [DJ6] para seleccionar el efecto.

[DJ1] PHASER Añada espacio y dimensión al sonido.

[DJ2] FILTER Realce o filtre intervalos específicos de sonido.

[DJ3] SOUND CHOPPER Corte el sonido a intervalos periódicos.

[DJ4] ELECTRO ECHO Añada eco digital al sonido.

[DJ5] PITCH SHIFTER Ajuste las teclas del sonido.

[DJ6] HARMONIZER Añada notas al sonido para crear armonía.

Para cancelar, pulse el botón de nuevo.

3 Gire [VOLUME/MULTI CONTROL] para seleccionar el ajuste.

Nota:

El efecto de DJ se desconecta al apagar el sistema y al cambiar a la fuente AUX.

Utilización de un micrófono

AKX520

Preparación

Reduzca el volumen del sistema al mínimo antes de conectar o desconectar un micrófono.

1 Conecte un micrófono (no suministrado) en la toma de micrófono. Tipo de clavija: 6,3 mm monoaural. 2 Pulse [SOUND] repetidamente para seleccionar "MIC VOL". O mantenga pulsado [-MIC VOL] hasta que aparezca el mensaje "MIC VOL". 3 Pulse [Δ, ∇] para ajustar el volumen del micrófono y, a continuación, pulse [OK]. O gire [VOLUME/MULTI CONTROL] para ajustar el volumen del micrófono. 4 Si quiere utilizar el micrófono con música de fondo, reproduzca la fuente de música y ajuste el volumen del sistema.

Nota:

• Si se emite un ruido extraño (aullido), aleje el micrófono de los altavoces, o baje el volumen del micrófono.
• Cuando no esté utilizando el micrófono, desconéctelo de la entrada y baje el volumen del micrófono hasta el mínimo.

Karaoke

AKX520

Preparación

Selección de la fuente de música.

Nota:

La función Karaoke se desactiva al apagar el sistema.

Efecto Karaoke

Es posible usar la función de efecto Karaoke para añadir efectos de sonido.

1 Pulse [SOUND] repetidamente para seleccionar "KARAOKE EFFECT" y, a continuación, pulse [Δ,∇] para seleccionar el efecto.

O pulse [KARAOKE] repetidamente para seleccionar el efecto.

VOCAL CANCEL	Reduzca el nivel de la voz o cambie el modo de audio (en funciona de la fuente).
ECHO Agregar un efecto eco al sonido.
KEY CONTROL	Cambiar la clave de una canción. Nota: El ajuste se Cancela alCambiar a另一边 fuente.
TEMPO	CD USE Cambiar la velocidad de una canción.
BGM Cambiar el nivel de la música de fondo.
MIC EQ Seleccione un modo de MIC EQ.
OFF EFFECT	Cancela el efecto. Pulse [OK] para confirmar. O mantenga pulsado [−OFF] hasta que aparezca el mensaje “OFF EFFECT”.

Para comprobar el ajuste actual, pulse [OK].

2 Pulse [1◁/1◁] o [1▷/1▷] para seleccionar el ajuste y, a continuación, pulse [OK].

O gire [VOLUME/MULTI CONTROL] para seleccionar el ajuste.

VOCAL CANCEL	"OFF", 1 a 3, "L", "R", "L+R"
	Si utilizes una fuente estéreo no formateada para Karaoke
	Se recomienda usar "2 VOCAL CANCEL" para la mayoría de las canciones.
	Si utilizes una fuente formateada para Karaoke
	L: Sonido solo por el canal izquierdo (soloacompañamente)
	R: Sonido solo por el canal derecho (solo voz)
	L+R: Los sonidos de los canales izquierdo y derecho se mezclan
ECHO "OFF", 1 a 4
KEY CONTROL	-6 a +6
TEMPO "OFF", -2 a +2
BGM "OFF", 1 a 3
MIC EQ "SINGING" o "SPEECH"

Nota: Para usar el efecto Karaoke en la fuente AUX, ajuste "AUX MODE" a "MODE 1" (⇒ 15).

Reloj y temporizadores

Puesta en hora

Este es un reloj de sistema de 24 horas.

1 Pulse [SETUP] para seleccionar "CLOCK". 2 Pulse [Δ,∇] para ajustar la hora y, a continuación, pulse [OK].

Para comprobar la hora

Pulse [SETUP] para seleccionar "CLOCK" y, a continuación, pulse [OK].

En el modo en espera, pulse [DISPLAY].

Nota:

Vuelva a poner en hora el reloj con regularidad para mantener su precisión.

Temporizador de dormir

El temporizador de dormir apaga el sistema antes del tiempo predefinido.

Pulse [SLEEP] repetidamente para seleccionar el ajuste (en horas).

Para comprobar el tiempo restante

Pulse [SLEEP].

Nota:

• Cada minuto se muestra el tiempo restante durante unos segundos. Cuando solo queda 1 minuto, se muestra "SLEEP 1" continuamente.
• El temporizador para dormir siempre va primero. Asegúrese de no superponer los temporizadores.

Temporizador de reproducción

(Excepto para una fuente Bluetooth® y AUX)

Puede ajustar la hora para activarse a una hora determinada y despertarle.

Preparación

Configure el reloj.

1 Pulse [SETUP] repetidamente para seleccionar "TIMER ADJ". 2 Pulse [Δ, ∇] para ajustar la hora de inicio y, a continuación, pulse [OK]. 3 Vuelva a realizar el paso 2 para ajustar la hora de finalización. 4 Pulse [Δ, ∇] para seleccionar la fuente que desea reproducir y, a continuación, pulse [OK].

Para iniciar el temporizador

1 Prepare la fuente que desea escuchar (disco, USB o radio) y ajuste el volumen. 2 Pulse [SETUP] repetidamente para seleccionar "TIMER SET". 3 Pulse [Δ, ∇] para seleccionar "PLAY ON" y, a continuación, pulse [OK].

Se muestra "O".

Para cancelar, seleccione "PLAY OFF".

El sistema debe estar apagado para que funcione el temporizador.

Para comprobar el ajuste

Pulse [SETUP] repetidamente para seleccionar

"TIMER ADJ" y, a continuación, pulse [OK].

En el modo en espera, pulse [DISPLAY] dos veces.

Nota:

• El temporizador se inicia a bajo volumen y aumenta gradualmente al nivel preestablecido.
• Si el temporizador está activo, se encenderá todos los días a la hora fijada.
• Si apaga el sistema y lo enciende de nuevo mientras un temporizador está en funcionamiento, el temporizador no se detendrá a la hora de finalización.

Equipo externo

Puede conectar un VCR, un reproductor de DVD, etc. y escuchar el audio a través de este sistema.

Preparación

• Desconecte el cable de alimentación de CA.
• Reúna todo el equipo y lea las instrucciones de funcionamiento bajo la ley.

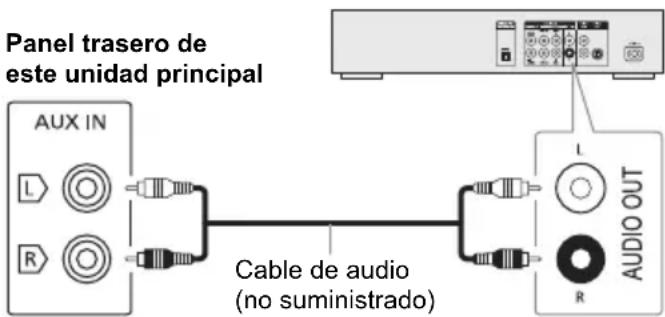

Reproductor de DVD (no suministrado)

1 Conecte el equipo externo. 2 Pulse [SELECT <, >] repetidamente para seleccionar "AUX". 3 Reproduzca el equipo externo.

Nota:

• No doble los cables formando un ángulo agudo.
• Los componentes y los cables se venden por separado.
• Puede haber distorsión de sonido cuando utilice un adaptador.
• Si desea conectar equipo diferente a los descritos, consulte a su distribuidor de audio.

Modo AUX

AKX520

1 Pulse [PLAY MENU] para seleccionar "AUX MODE". 2 Pulse [△, ∇] para seleccionar el modo y, a continuación, pulse [OK].

MODE 1 (predeterminado)	Selección este modo para usar la., función de efecto Karaoke.
MODE 2 Selección	este modo para ver la television opelículas o al utilizing un reproduCTOR externo con característica de Karaoke.

Otros

Apagado automático

El sistema se apaga automáticamente cuando no se utiliza durante aproximadamente 20 minutos.

1 Pulse [SETUP] repetidamente para seleccionar "AUTO OFF". 2 Pulse [△, ∇] para seleccionar "ON" y, a continuación, pulse [OK].

Esta función no está operativa cuando la radio está seleccionada como fuente o cuando un dispositivo Bluetooth está conectado. Es posible que esta función no esté operativa cuando un micrófono esté conectado.

Bluetooth® en espera

Esta función permite que el sistema se encienda automáticamente cuando se establece una conexión Bluetooth desde un dispositivo emparejado.

1 Pulse [SETUP] repetidamente para seleccionar "BLUETOOTH STANDBY". 2 Pulse [△, ∇] para seleccionar "ON" y, a continuación, pulse [OK].

Algunos dispositivos podrían tardar más tiempo en responder. Si está conectado a un dispositivo Bluetooth® antes de apagar el sistema, espere un mínimo de 5 segundos antes de conectar este sistema de nuevo a su dispositivo Bluetooth®.

Actualización de software

Ocasionalmente, Panasonic podría publicar software actualizado para esta unidad con el fin de ampliar o mejorar sus funciones. Estas actualizaciones se ofrecen sin cargo. Para más detalles, consulte la página web que se indica a continuación.

http://panasonic.jp/support/global/cs/

(Este sitio se encuentra solo en inglés.)

Comprobación de la versión de software

1 Pulse [SETUP] repetidamente para seleccionar "SW VER." y, a continuación, pulse [OK].

Se muestra la versión de software.

2 Vuelva a pulsar [OK] para salir.

Solución de problemas

Antes de solicitar el servicio de reparaciones, haga las comprobaciones indicadas abajo. Si tiene alguna duda acerca de algunos de los puntos de comprobación o si las soluciones indicadas no resuelven el problema, consulte a su distribuidor para obtener instrucciones.

Problemas comunes

La unidad no funciona.

• El dispositivo de seguridad se ha activado. Realice lo siguiente:
• Pulse [0/1] en la unidad principal para activar el modo de espera. Si la unidad no cambia a modo de espera, desconecte el cable de alimentación de CA y vuelva a conectarlo.
• Pulse [1/1].

El panel de visualización se ilumina y cambia continuamente en el modo de espera.

• Mantenga pulsado [■] en la unidad principal hasta que aparezca "DEMO OFF" o "SDEMO OFF".

No se puede realizar ninguna operación con el mando a distancia.

• Compruebe que la pila está correctamente instalada.

El sonido está distorsionado o no hay sonido.

• Ajuste el volumen del sistema.
• Apague el sistema, determine y corrija la causa y, a continuación, vuelva a encender el sistema. Esto puede deberse a una sobrecarga de los altavoces con una potencia o volumen excesivos, o a la utilización de la unidad en un ambiente caliente.

Se puede oír un zumbido durante la reproducción.

• Un cable de alimentación de CA o una luz fluorescente está cerca de los cables. Mantenga otros aparatos y cables alejados de los cables de esta planta.

El nivel de sonido se reduce.

• El circuito de protección se ha activado debido al uso continuo a un volumen alto. Esto sirve para proteger el sistema y mantener la calidad del sonido.

Disco

El visualizador no funciona correctamente. No se inicia la reproducción.

• No ha puesto el disco correctamente. Póngalo correctamente.
• El disco está sucio. Limpie el disco.
• Sustituya el disco si está rayado, deformado o no es un disco convencional. Hay condensación. Deje secarse el sistema entre 1 y 2 horas.

El número total de pistas mostradas es incorrecto.

El disco no se puede leer.

Se oye un sonido distorsionado.

• Ha puesto un disco que el sistema no puede reproducir. Cambie a un disco reproducible.
• Ha puesto un disco que no ha sido finalizado.

El dispositivo USB o los contenidos en él no se pueden reproducir.

• El formato del dispositivo USB o su contenido no es compatible con el sistema.
• Los dispositivos USB con capacidad de almacenamiento de más de 32 GB no se pueden usar en las mismas condiciones.

Funcionamiento lento del dispositivo USB.

• Lleva más tiempo leer los archivos grandes o los dispositivos USB con mucha memoria.

Bluetooth®

No se puede efectuar el emparejamiento.

• Compruebe el estado del dispositivo Bluetooth.
• El dispositivo está fuera de la distancia de comunicación de 10m. Acérquelo al sistema.

No se puede conectar el dispositivo.

• El emparejamiento del dispositivo no ha sido exitoso. Haga el emparejamiento de nuevo (⇒ 8).
• Se ha sustituido el emparejamiento del dispositivo. Haga el emparejamiento de nuevo (⇒ 8).
• El sistema puede estar conectado a un dispositivo diferente. Desconecte el otro dispositivo e intente conectarlo de nuevo.
• Puede que exista un problema en el sistema. Apague el sistema y ahora vuelva a encenderlo.
• Si "MODE 2" está seleccionado en "LINK MODE", seleccione "MODE 1" (⇒ 10).

El dispositivo está conectado pero no se puede escuchar el audio a través del sistema.

• Para algunos dispositivos con Bluetooth® integrado ha de configurar manualmente la calidad de audio a "SC-AKX520" o "SC-AKX320". Lea las instrucciones de funcionamiento del dispositivo para más detalles.

La reproducción con Multi Connect no funciona o no hay sonido.

• Reinicie la aplicación del dispositivo.
• El control del dispositivo no se conectó de forma exitosa. Desconecte los dispositivos conectados existentes e inténtelo de nuevo.

El sonido desde el dispositivo se interrumpe.

• El dispositivo está fuera de la distancia de comunicación de 10 m. Acerque el dispositivo al sistema.
• Aparte cualquier obstáculo entre el sistema y el dispositivo.
• Hay interferencias de otros dispositivos que utilizan la banda de frecuencia de 2,4 GHz (router inalámbrico, microondas, teléfonos inalámbricos, etc.). Desplace el dispositivo más cerca del sistema y aléjelo del resto de dispositivos.
• Selección "MODE 1" para una comunicación estable (⇒ 10)

Radio

El sonido está distorsionado.

• Utilice una antena exterior de FM opcional. La antena debe ser instalada por un técnico competente.

Se oye un sonido rítmico.

• Apague el televisor o apártelo del sistema.
• Separe los teléfonos móviles del sistema si las interferencias resultan evidentes.
• Durante el modo de sintonización de AM, seleccione el ajuste "B.PROOF" que proporcione la mejor recepción.

Se oye un leve zumbido durante las emisiones en AM.

• Separe la antena de otros cables y conductores.

AUX

La imagen y el sonido de la reproducción no están sincronizados.

• Ajuste "AUX MODE" a "MODE 2".

No se puede usar el efecto Karaoke.

• Ajuste "AUX MODE" a "MODE 1".

Visualizaciones de unidad principal

-

• Conectó el cable de alimentación de CA por primera vez o se produce un fallo recientemente en la alimentación. Configure el reloj.
• El tiempo de reproducción de las pistas es de más de 99 horas.

"ADJUST CLOCK"

• El reloj no está ajustado. Ajuste el reloj.

"ADJUST TIMER"

• El temporizador de reproducción no está ajustado. Ajuste el temporizador de reproducción.

"AUTO OFF"

• La unidad no se ha utilizado aproximadamente durante 20 minutos y se apagará dentro de un minuto. Para cancelar, pulse cualquier botón.

• Ha conectado 3 dispositivos Bluetooth®. Para conectar otro dispositivo, desconecte uno de los dispositivos conectados e inténtelo de nuevo.

"ERROR"

• Se ha llevado a cabo una operación incorrecta. Lea las instrucciones y vuelva a intentarlo. "F□□”/“F□□□”（"”representa un número.)
• El circuito de protección se ha activado y es posible que el sistema se apague automáticamente.
• Desconecte el cable de alimentación de CA y espere unos segundos antes de volver a conectarlo. Si el problema persiste, desconecte el cable de alimentación de CA y consulte a su distribuidor.

"NO DISC"

• No ha puesto un disco.

"NO PLAY"

"UNSUPPORT"

• No existe un álbum o pista en el dispositivo USB.
• Compruebe el contenido. Solo puede reproducir formato admitido.
• Puede que exista un problema en el sistema. Apague el sistema y ahora vuelva a encenderlo.

"NOT SUPPORT MULTI CONNECT"

• No es posible establecer la conexión Bluetooth. Desconecte los dispositivos conectados existentes e inténtelo de nuevo.

"NOT SUPPORTED"

• Para usar el efecto Karaoke en la fuente AUX, ajuste "AUX MODE" a "MODE 1".

"PLAYERERROR"

• Se está reproduciendo un formato MP3 incompatible. El sistema omitirá esta pista y reproducirá la siguiente.

"REMOTE 1"

"REMOTE 2"

• El mando a distancia y la unidad principal están utilizando diferentes códigos. Cambie el código del mando a distancia.
• Cuando se muestra "REMOTE 1", mantenga pulsado [OK] y [en el mando a distancia durante por lo menos 4 segundos.
• Cuando se muestra "REMOTE 2", mantenga pulsado [OK] y [<] durante por lo menos 4 segundos.

"TEMP NG"

• El circuito de protección térmica se ha activado y el sistema se apagará. Deje que la unidad se enfríe antes de volver a encenderla.
• Compruebe que las aberturas para ventilación de la unidad no se encuentran obstruidas.
• Asegúrese de que esta unidad esté bien ventilada.

"USB A NO DEVICE"

"USB B NO DEVICE"

• El dispositivo USB no está conectado. Compruebe la conexión.

"USB OVER CURRENT ERROR"

• El dispositivo USB está utilizando demasiada energía. Desconecte el dispositivo USB, apague el sistema y vuélvalo a encender.
• Compruebe la conexión; puede que se deba a un cable USB defectuoso.

• El sistema no puede mostrar el tiempo de reproducción restante para las pistas con velocidad de bits variable (VBR).

Código de mando a distancia

Cuando el equipo Panasonic no responda al mando a distancia de este sistema, cambie el número del mando a distancia de este sistema.

Preparación

Pulse [SELECT] repetidamente en la unidad principal para seleccionar "AUX".

Para configurar el número en "REMOTE 2"

1 Mantenga pulsado [SELECT] en la unidad principal y [<] hasta que aparezca "REMOTE 2". 2 Mantenga pulsado [OK] y [<] durante por lo menos 4 segundos.

Para configurar el número en "REMOTE 1"

1 Mantenga pulsado [SELECT] en la unidad principal y [<] en el mando a distancia hasta que aparezca "REMOTE 1". 2 Mantenga pulsado [OK] y [<] en el mando a distancia durante por lo menos 4 segundos.

Restablecer memoria problema

Restablezca la memoria cuando ocurran las siguientes situaciones:

• Los botones no funcionan.
• Usted desea borrar y restablecer el contenido de la memoria.

1 Desconecte el cable de alimentación de CA. 2 Mientras mantiene pulsado [ü/ɪ] en la unidad principal, conecte de nuevo el cable de alimentación de CA. Siga manteniendo pulsado el botón hasta que se muestre “- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 Suelte [U/I]. Todos los ajustes vuelven a los valores predeterminados de fábrica. Es necesario configurar los elementos de memoria de nuevo.

Especificaciones

Generalidades

Alimentación	220 V a 240 V CA, 50 Hz
Consumo energetico
AKX520	86 W
AKX320	60 W
Consumo en el modo de espera (aproximos)
Con el “BLUETOOTH STANDBY” ajustado como“OFF”	0,5 W
Con el “BLUETOOTH STANDBY” ajustado como“ON”	0,6 W

Dimensiones (An x Al x Prf)

400mm× 142mm× 250mm

Peso (SA-AKX520) 2,5kg

Peso (SA-AKX320) 2,5kg

Gama de temperaturas de funcionamiento 0°C a +40°C

Gama de humedades de funcionamiento 35% a 80% humedad relativa (sin condensación)

Sección del amplificador

Modo estéreo de potencia de salida RMS

AKX520

Canal frontal (ambos canales accionados) 325 W por canal (3Ω) , 1kHz , distorsión armónica total del 30%

Potencia total del modo estéreo RMS 650 W

AKX320

Canal frontal (ambos canales accionados) 225 W por canal (4Ω) 1kHz distorsión armónica total del 30%

Potencia total del modo estéreo RMS 450 W

Sección del sintonizador

Modulación de frecuencia (FM)

Memoria presintonizada 30 emisoras Gama de frecuencias 87,50 MHz a 108,00 MHz (en pasos de 50 kHz) Terminales de antena 75 Ω (desequilibrado)

Modulación de amplitud (AM)

Memoria presintonizada 15 emisoras Gama de frecuencias 522 kHz a 1629 kHz (en pasos de 9 kHz) 520 kHz a 1630 kHz (en pasos de 10 kHz)

Sección de disco

Discos reproducidos (8 cm o 12 cm) CD, CD-R/RW (CD-DA, MP3*)

• MPEG-1 Layer 3, MPEG-2 Layer 3

Dispositivo de lectura Longitud de onda 790 nm (CD)

Sección de terminal

Puerto USB

Estándar USB USB 2.0 velocidad total Soporte de formato de archivos de medios MP3 (*.mp3)

Sistema de archivos de dispositivo USB FAT12, FAT16, FAT32

AUX IN

Entrada de audio Entrada con toma (1 systemd)

AKX520

Micrófono

Terminal Entrada mono de 6,3 mm (2 planta)

Sección Bluetooth®

Versión Bluetooth® Ver. 4.2 Clase Clase 2

Perfiles admitidos A2DP, AVRCP, SPP Banda de frecuencia Banda de 2,4 GHz FH-SS

Frecuencia de funcionamiento 2402 MHz a 2480 MHz Potencia máxima (p.i.r.e.) 10 dBm

Distancia de funcionamiento Línea de mira 10 m Códec compatible SBC

Sección de altavoz

SB-AKX440

Altavoz(ces)

Altavoz de bajos Tipo cónico de 20 cm x 1

Altavoz para agudos Tipo cónico de 6 cm x 1

Impedancia 3Ω

Dimensiones (An x Al x Prf)

257 mm x 422 mm x 219 mm

Peso 4,5 kg

SB-AKX220

Altavoz(ces)

Altavoz de bajos Tipo cónico de 16 cm x 1

Altavoz para agudos Tipo cónico de 6 cm x 1

Impedancia 4 Ω

Dimensiones (An x Al x Prf)

199 mm x 333 mm x 210 mm

Peso 3,3 kg

Nota:

Las especificaciones están sujetas a cambios sin previo aviso. El peso y las dimensiones son aproximados. - La distorsión armónica total se mide con el analizador de espectro digital.

Eliminación de aparatos y baterías viejos

Solo para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben mezclarse con los desechos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin costo alguno para ellos. El costo de la gestión medioambiental de los residuos de pilas, acumuladores y baterías está incluido en el precio de venta.

Al desecharlos correctamente, estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente. Para obtener más información acerca de la recolección y reciclado, contacte con su comunidad local.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Nota sobre el símbolo de la batería (símbolo de la parte de abajo):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el símbolo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

Fabricado por:

Panasonic Corporation
