SCHTB600 - Sistema de alta fidelidad PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido con subwoofer inalámbrico
Marca	Panasonic
Modelo	SC-HTB600
Dimensiones (barra de sonido)	962 x 56 x 120 mm (sin soporte), 962 x 63 x 120 mm (con soporte), 962 x 66 x 132 mm (montaje en pared)
Dimensiones (subwoofer)	191 x 413 x 385 mm
Peso (barra de sonido)	3,3 kg (sobre mueble), 3,5 kg (sobre pared)
Peso (subwoofer)	8,4 kg
Alimentación	CA 220-240 V, 50 Hz
Consumo en reposo	0,5 W (modo de espera normal)
Potencia total (RMS)	360 W (Dolby Digital)
Conectividad	HDMI eARC/ARC, entrada óptica, USB, Bluetooth 5.0
Formatos de audio compatibles	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM (7.1 canales máx.), Dolby Digital Plus, etc.
Modos de sonido	Estándar, Música, Cine, Noticias, Voz
Funciones de audio avanzadas	3D Surround, Bass Boost, Clear Dialog, DRC
Funciones HDMI CEC	Encendido/apagado vinculado, control de volumen, cambio de altavoces
Instalación	Fijación en pared posible con ganchos incluidos, soporte para mueble
Pila del control remoto	Litio CR2025
Accesorios incluidos	Control remoto, ganchos de pared (izquierdo/derecho), soportes, tornillos
Actualización de firmware	A través del puerto USB (descarga en el sitio web de Panasonic)
Mantenimiento	Limpiar con un paño suave y seco; no usar alcohol ni disolventes

Preguntas frecuentes - SCHTB600 PANASONIC

¿Cómo conectar el subwoofer inalámbrico?

Asegúrese de que el dispositivo principal esté encendido y que el indicador WIRELESS LINK esté iluminado. Si no es así, mantenga presionado el botón I/D SET en la parte trasera del subwoofer durante al menos 4 segundos hasta que el indicador parpadee, luego seleccione SW PAIR en el menú de configuración del dispositivo principal. Una vez que el emparejamiento sea exitoso, se mostrará DONE y el indicador permanecerá encendido.

¿Cómo usar la función Bluetooth?

Active el Bluetooth en su dispositivo (teléfono inteligente, tableta). En el dispositivo principal, presione el botón PAIRING hasta que aparezca PAIR. Seleccione SC-HTB600 en la lista Bluetooth de su dispositivo. Si se solicita un código, ingrese 0000 o 1234. El nombre del dispositivo conectado se mostrará durante unos segundos.

¿Qué hacer si el sonido está retrasado respecto a la imagen?

Este desfase puede ocurrir con una conexión Bluetooth. Para solucionarlo, use una conexión por cable: conecte el dispositivo principal al televisor mediante un cable HDMI (terminal ARC/eARC) o un cable de audio óptico. Esto sincronizará el audio y el video.

¿Cómo restablecer el dispositivo a los ajustes de fábrica?

Mantenga presionado el botón POWER [/1] en el dispositivo principal durante al menos 10 segundos. La pantalla muestra RESET y el dispositivo se reinicia. Se borrarán todos los ajustes de usuario.

¿Cómo limpiar la barra de sonido?

Primero desconecte el cable de alimentación. Use un paño suave y seco para quitar el polvo. En caso de suciedad persistente, humedezca ligeramente el paño, escúrralo bien y luego limpie. Termine con un paño seco. Nunca use alcohol, diluyente ni benceno.

¿Qué hacer si el control remoto no funciona?

Verifique que la pila esté insertada correctamente (lado + hacia arriba) y que no esté agotada. Reemplácela con una pila nueva CR2025. Asegúrese de que nada obstruya el sensor del control remoto en el dispositivo y de que se encuentre dentro de un radio de 7 m y a menos de 30° a cada lado. Si varios dispositivos Panasonic responden, cambie el código del control remoto (mantenga presionados MUTE y OK durante 4 segundos).

¿Cómo instalar la barra de sonido en la pared?

Fije los ganchos de montaje en pared incluidos en la parte trasera de la barra. Atornille dos tornillos adecuados en la pared (capacidad de carga >30 kg) respetando la separación de 53 mm. Cuelgue la barra en los tornillos asegurándose de que esté bien colocada. También use el cable de seguridad incluido fijándolo a la pared para mayor seguridad.

¿Qué formatos de audio admite el SC-HTB600?

El dispositivo admite Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X, DTS-HD Master Audio, LPCM hasta 7.1 canales, y muchos más a través de HDMI eARC. Consulte la sección de especificaciones para la lista completa.

¿Cómo actualizar el firmware?

Descargue la última versión del firmware en el sitio https://panasonic.jp/support/global/cs.audio/ y colóquela en una memoria USB FAT32. Apague el dispositivo, conecte la memoria USB y vuelva a encenderlo. En el menú de configuración, seleccione FW UPDATE y luego YES. No desconecte la alimentación durante la actualización (visualización UPG o XX%). El dispositivo se reinicia automáticamente.

¿Qué significa el código de error F61?

El código F61 indica un problema con el amplificador. Desconecte inmediatamente el cable de alimentación de la red eléctrica y contacte a su distribuidor. No intente repararlo usted mismo.

MANUAL DE USUARIO SCHTB600 PANASONIC

Esta ilustración muestra el Modelo SC-HTB400.

Manual de instrucciones

Manual de instrucciones

Instrucciones de funcionamiento

Sistema de Cine en Casa

Modelo N.º SC-HTB400

SC-HTB600

Lea atentamente estas instrucciones para obtener las máximas prestaciones y seguridad.

Guarde este manual para consultarlo en el futuro.

Instrucciones de instalación incluidas

El trabajo de instalación debe ser realizado por un especialista en instalaciones calificado.

(⇒ 12 a 17)

Antes de empezar el trabajo, lea detenidamente las instrucciones de instalación y las instrucciones de configuración para asegurarse de que la instalación se realice correctamente.

(Guarde estas instrucciones. Las necesitará cuando mueva el sistema o para su mantenimiento.)

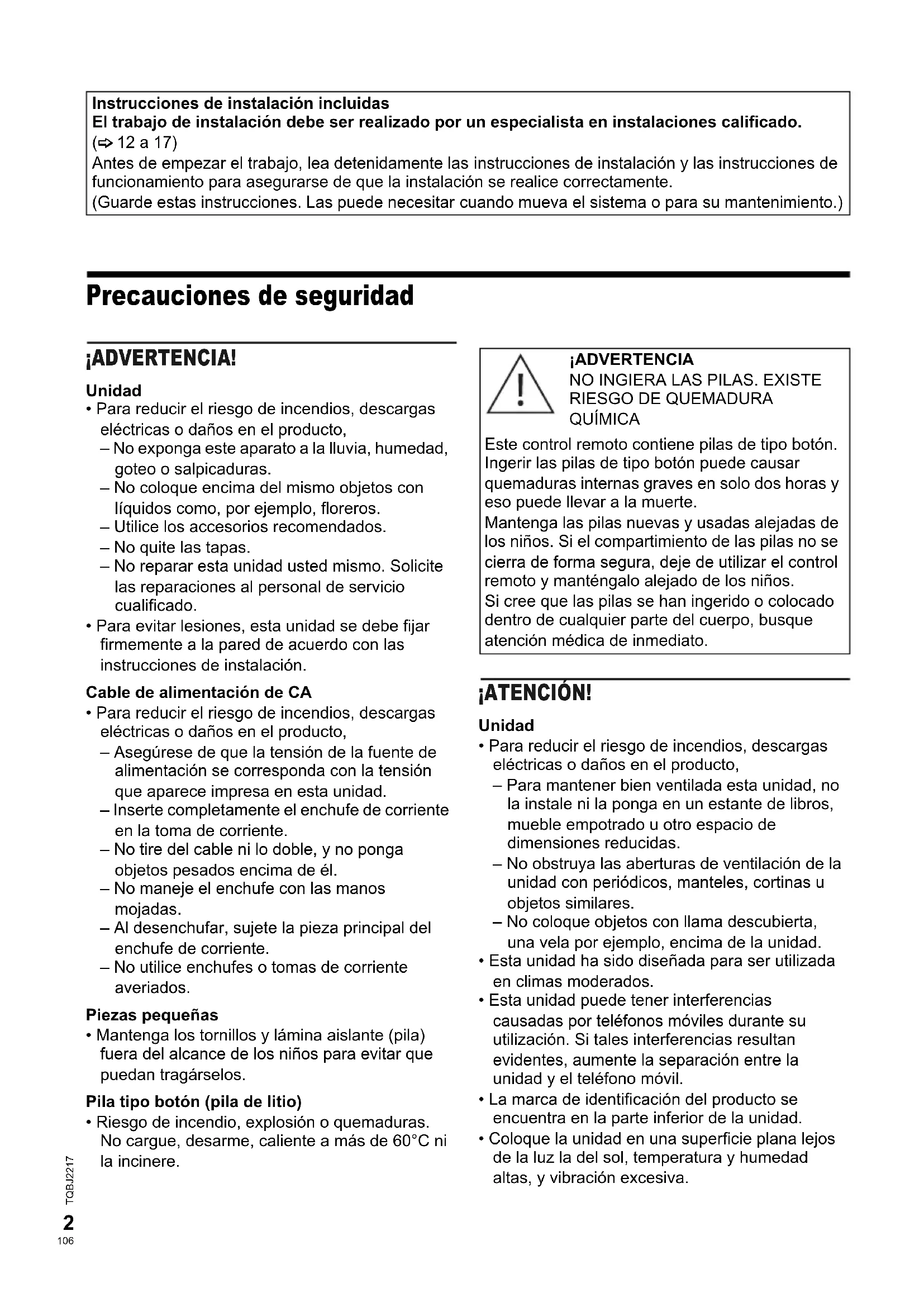

Precauciones de seguridad

¡ADVERTENCIA!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas o daños en el producto,
• No exponga este aparato a la lluvia, humedad, goteo o salpicaduras.
• No coloque encima del mismo objetos con líquidos como, por ejemplo, floreros.
• Utilice los accesorios recomendados.
• No quite las tapas.
• No repare esta unidad usted mismo. Solicite las reparaciones al personal de servicio calificado.
• Para evitar lesiones, esta unidad se debe fijar firmemente a la pared de acuerdo con las instrucciones de instalación.

Cable de alimentación de CA

• Para reducir el riesgo de incendios, descargas eléctricas o daños en el producto,
• Asegúrese de que la tensión de la fuente de alimentación se corresponda con la tensión que aparece impresa en esta unidad.
• Inserte completamente el enchufe de corriente en la toma de corriente.
• No tire del cable ni lo doble, y no ponga objetos pesados encima de él.
• No maneje el enchufe con las manos mojadas.
• Al desenchufar, sujete la pieza principal del enchufe de corriente.
• No utilice enchufes o tomas de corriente averiados.

Piezas pequeñas

• Mantenga los tornillos y la lámina aislante (pila) fuera del alcance de los niños para evitar que puedan tragarlos.

Pila tipo botón (pila de litio)

• Riesgo de incendio, explosión o quemaduras. No cargue, desarme, caliente a más de 60 °C ni la incinere.

ADVERTENCIA

NO INGIERA LAS PILAS. EXISTE RIESGO DE QUEMADURA QUÍMICA.

Este control remoto contiene pilas de tipo botón. Ingerir las pilas de tipo botón puede causar quemaduras internas graves en solo dos horas y puede llevar a la muerte.

Mantenga las pilas nuevas y usadas alejadas de los niños. Si el compartimiento de las pilas no se cierra de forma segura, deje de utilizar el control remoto y manténgalo alejado de los niños.

Si cree que las pilas se han ingerido o colocado dentro del cuerpo, busque atención médica de inmediato.

¡ATENCIÓN!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas o daños en el producto,
• Para mantener bien ventilada esta unidad, no la instale ni la ponga en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares.
• No coloque objetos con llama descubierta, una vela por ejemplo, encima de la unidad. Esta unidad ha sido diseñada para ser utilizada en climas moderados. Esta unidad puede tener interferencias causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil.
• La marca de identificación del producto se encuentra en la parte inferior de la unidad.
• Coloque la unidad en una superficie plana lejos de la luz del sol, temperatura y humedad altas, y vibración excesiva.
• El sistema podrá calentarse si se usa por periodos largos de tiempo. Esto es normal. No se alarme.

Cable de alimentación de CA

• El enchufe de corriente es el dispositivo que sirve para desconectar el aparato. Instale esta unidad de tal forma que el enchufe de corriente pueda desenchufarse de la toma de corriente inmediatamente.

Pila tipo botón (pila de litio)

Hay peligro de explosión si se sustituye incorrectamente la pila. Solo sustituir con el mismo tipo recomendado por el fabricante. Al desechar las baterías, por favor contacte con sus autoridades locales o distribuidor y consulte el método correcto de eliminación. No caliente o exponga a las llamas. No use la(s) pila(s) en un automóvil expuesto a luz solar directa durante un largo periodo de tiempo con las puertas y ventanas cerradas. Inserte las pilas con los polos alineados. Quite la pila si no utiliza el mando a distancia durante un largo periodo de tiempo. Guárdela en una zona fresca y oscura.

Equipo de Clase II (La construcción del producto presenta doble aislamiento.)

ENCENDIDO

En espera

Declaración de Conformidad (DoC)

Por la presente, "Panasonic Corporation" declara que este producto es conforme con los requisitos esenciales y con las disposiciones pertinentes de la Directiva 2014/53/UE.

http://www.ptc.panasonic.eu

Tipo de red inalámbrica	Banda de Frequencia	Potencia:maxima (dBm p.i.r.e.)
Bluetooth® (unidad principal)	2402 – 2480 MHz	HTB400 2 d B m HTB600 10 dBm
HTB600 Sistema inalámbrico de 2,4 GHz (unidad principal y altavoz de graves activo)	2404 – 2476 MHz	8 dBm

Precauciones de seguridad 2

Elementos provistos 4

Controles 5

Conexiones 8

Ubicación 12

Conexiones inalámbricas 18

Control básico 19

Menú de sonido 19

Menú de configuración 20

Actualizaciones del firmware 21

HDMI CEC 21

Solución de problemas 22

Cuidados de la unidad 24

Especificaciones 25

Referencias 27

Elementos provistos

Este problema

1 Unidad principal (altavoz)

HTB400: (SC-HTB400)

HTB600: (SU-HTB600)

□HTB600

1 Subwoofer activo

(SB-HWA600)

Los accesos

Por favor, compruebe e identifique los accesorios suministrados.

1 Mando a distancia (con una pila)

(N2QAYC000121)

1 Soporte para montaje en pared (izquierdo)

1 Soporte para montaje en la pared (derecho)

2 Soportes 6 Tornillos

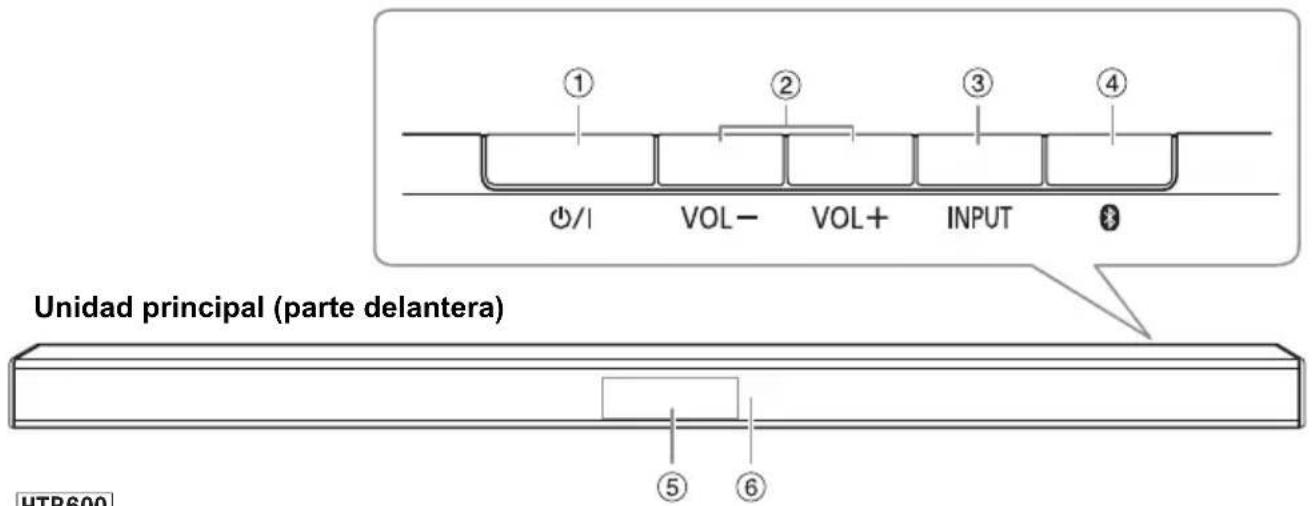

Controles

Realice los procedimientos con el mando a distancia. También puede usar los botones en la unidad principal si son los mismos.

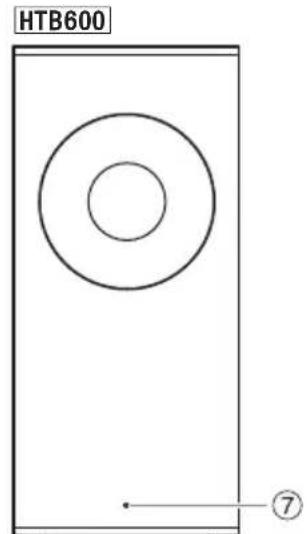

Altavoz de graves activo (parte delantera)

① Botón de alimentación en espera/conectada

[0/1]

Pulse este botón para cambiar del modo de alimentación conectada al modo de alimentación en espera o viceversa. En el modo de alimentación en espera, el aparato consume una pequeña cantidad de corriente.

② Ajusta el nivel de volumen (⇔ 19) ③ Seleccionar la fuente de entrada

HTB400

TVBT

HTB600

④ Selección del dispositivo Bluetooth® como la fuente (⇒ 18)

Para el emparejamiento Bluetooth, mantenga pulsado [B]

⑤ Visualizador ⁶ Sensor de mando a distancia

Dirija el mando a distancia al sensor del mando a distancia, alejado de obstáculos y dentro del rango operativo.

Distancia: Dentro de aproximadamente 7 m Ángulo: Aproximadamente 20° arriba y abajo, 30° izquierda y derecha

⑦ HTB600

Indicador de WIRELESS LINK (⇒ 18)

Nota:

• No coloque objetos delante de este sistema.
• No coloque objetos encima de la unidad principal. No bloquee la superficie superior de la unidad principal para permitir una ventilación adecuada.
• Quite el polvo y la suciedad de este sistema con regularidad. (⇒ 24)

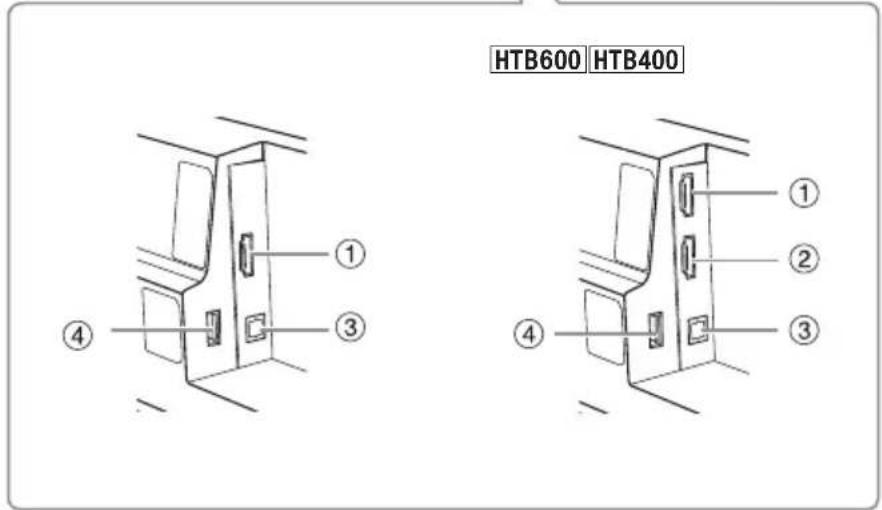

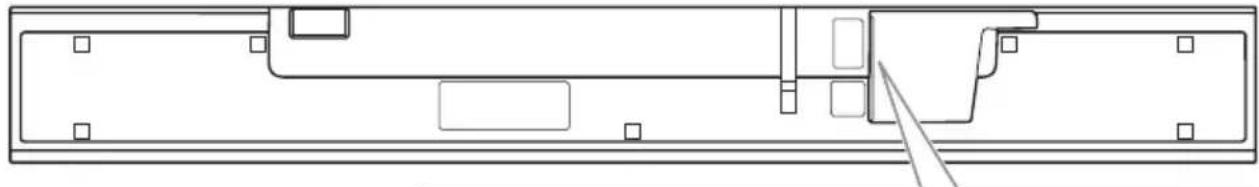

Unidad principal (parte inferior)

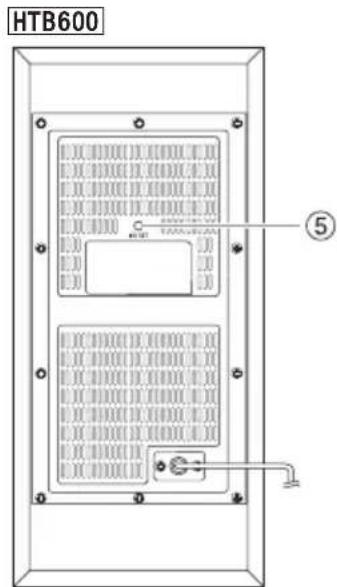

Altavoz de graves activo (parte trasera)

① HTB400 Terminal HDMI TV (ARC) (compatible con ARC) (⇒ 8) HTB600 Terminal HDMI AV IN (⇒ 10) ② HTB600 Terminal HDMI AV OUT (TV (eARC/ARC)) (compatible con eARC/ARC) (⇒ 8 a 10) ③ Terminal de OPTICAL DIGITAL AUDIO IN (⇔ 9) ^④ Puerto USB (para actualizaciones del firmware) (⇔ 21)

⑤ HTB600 botón de I/D SET

De forma predeterminada, la unidad principal ya está emparejada con el altavoz de graves activo. Por lo tanto, este botón solo se usa cuando es necesario volver a emparejar la unidad principal y el altavoz de graves activo. (⇒23)

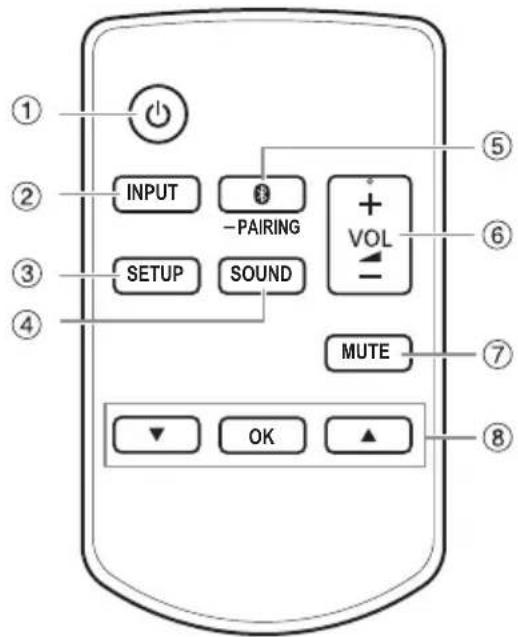

Mando a distancia

① Encienda o apague la unidad principal. ② Seleccione la fuente de entrada: HTB400 TVBT, HTB600 TVBT, HDMI.

③ Seleccione el menú de configuración (⇒ 20). ④ Seleccione los efectos de sonido (⇒ 19). ⑤ Seleccione el dispositivo Bluetooth® como fuente (⇒ 18).

Para iniciar el emparejamiento Bluetooth, mantenga pulsado [PAIRING].

⑥ Ajuste el nivel de volumen (⇒ 19). ⑦ Silencie el sonido (⇒ 19). ⑧ Seleccione y confirme la opción.

Preparación del mando a distancia

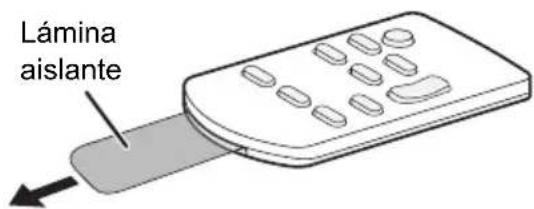

Antes del primer uso

Retire la lámina aislante.

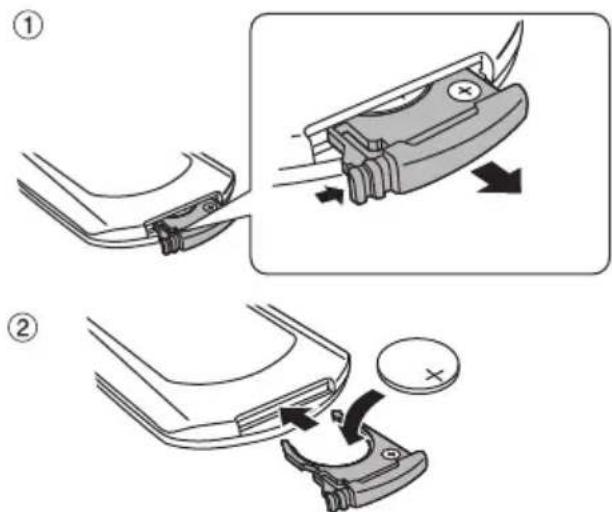

Sustituir la pila

Sustituya la pila por una nueva (pila de litio CR2025).

Coloque una pila nueva con el lado (+) hacia arriba.

¡Atención!

Evite el uso en las siguientes condiciones:

• Temperaturas extremadamente altas o bajas durante el uso, almacenamiento o transporte.
• Sustitución de una batería por un tipo incorrecto.
• Eliminación de una batería al fuego o en un horno caliente, o trituración o corte mecánicos de la batería, lo que pueda resultar en explosión.
• Temperaturas extremadamente altas o presión atmosférica extremadamente baja, lo que pueda resultar en explosión o fuga de líquido o gas inflamables.

Conexiones

Apague todos los equipos antes de la conexión.

Los componentes y los cables se venden por separado.

Conecte el cable de alimentación de CA cuando haya realizado todas las demás conexiones.

Cuando realice una conexión a un equipo compatible con 4K y a un televisor 4K Ultra HD, use cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

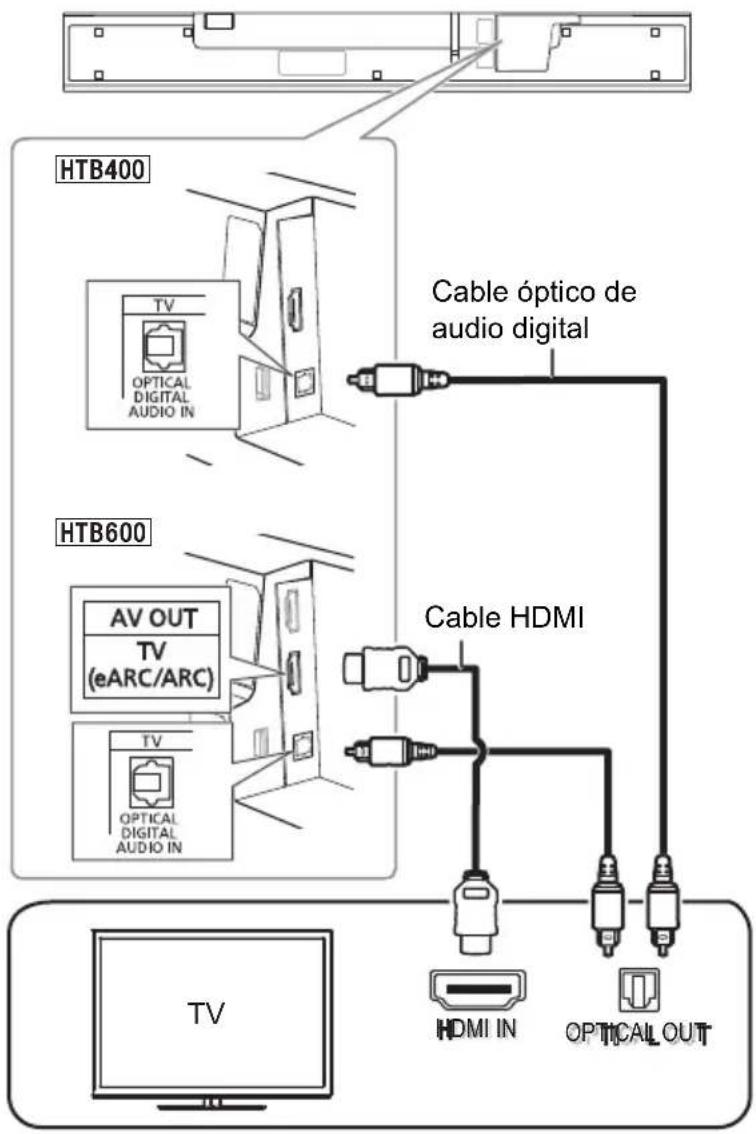

Conexión del televisor

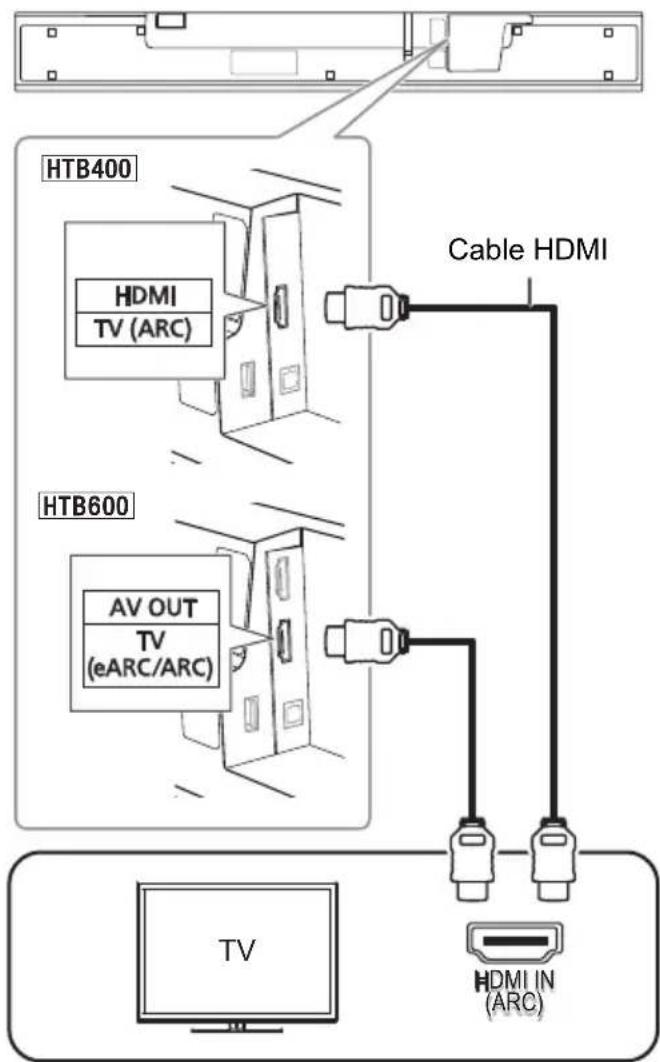

Conecte un televisor compatible con ARC o eARC

Conecte el terminal compatible con ARC o eARC del televisor con un cable HDMI de alta velocidad compatible con ARC o eARC.

ARC (Canal de retorno de audio)

ARC es una función HDMI que le permite disfrutar de sonido y de imágenes de televisión con un cable HDMI, ya no se requiere el cable óptico de audio digital que se requiere generalmente para escuchar el sonido del TV.

eARC (ARC mejorado) [HTB600]

Este sistema admite eARC, que permite enviar audio de mayor calidad desde un televisor compatible con eARC a este dispositivo.

Cuando conecte el cable óptico de audio digital, observe la orientación e inserte la punta correctamente en el terminal.

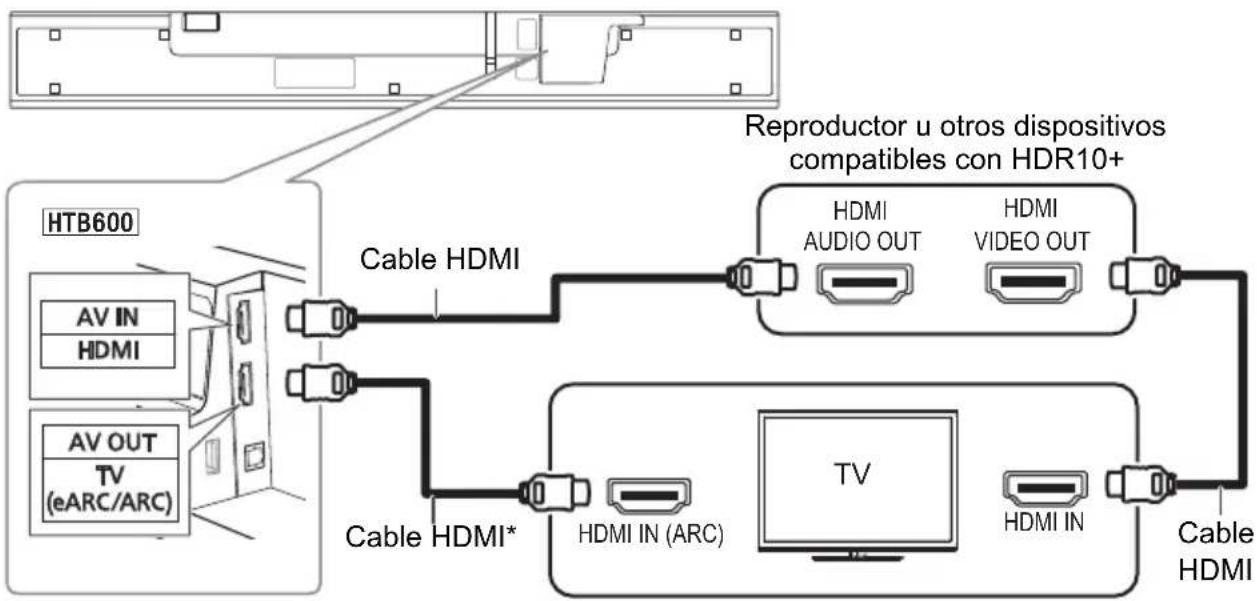

Conexión con reproductores y otros dispositivos compatibles con HDR10+

HTB600

Este sistema no es compatible con HDR10+. Cuando se conecte a un reproductor, televisor, etc., que sean compatibles con HDR10+, use la siguiente conexión.

• Asegúrese de conectar el cable HDMI a los terminales eARC/ARC compatibles.

Nota:

• El nombre del terminal puede ser diferente en función del dispositivo que admita HDR10+. Para obtener más detalles, consulte las instrucciones de funcionamiento del dispositivo.
• Si conecta este sistema y no puede ver Netflix, use la conexión anterior.

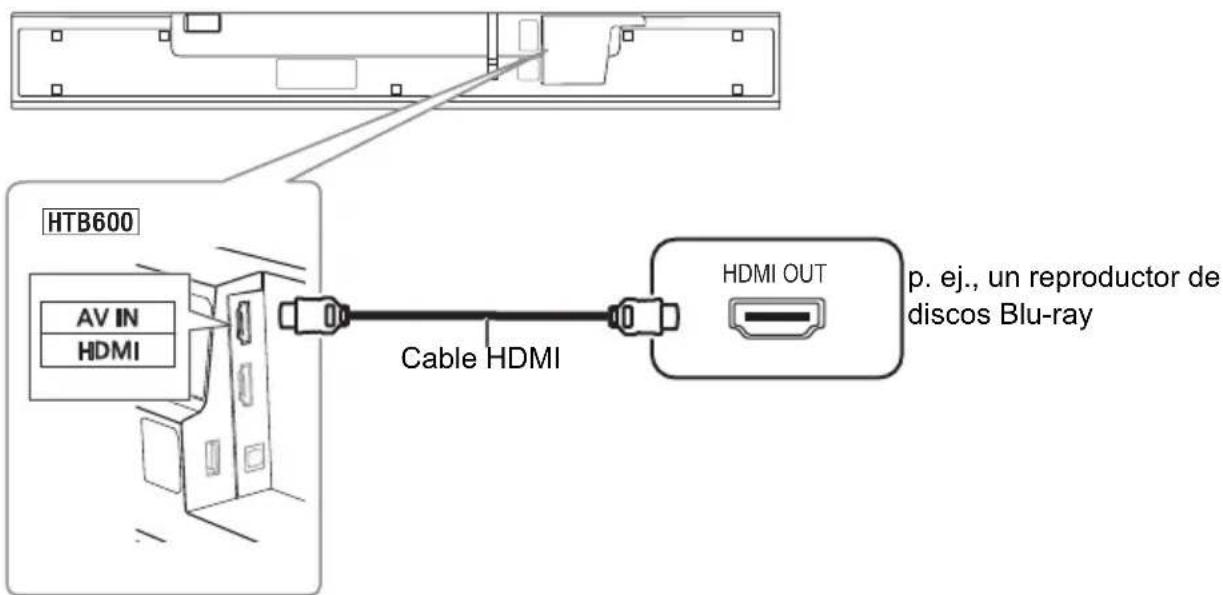

Conexión desde un dispositivo compatible con HDMI HTB600

Puede dirigir la señal de audio desde el reproductor de discos Blu-ray, el reproductor de DVD, el decodificador conectado, etc. a este sistema.

Nota:

• Consulte las instrucciones de configuración del dispositivo compatible con HDMI conectado a fin de poder la configuración necesaria para emitir las señales de video y audio.
• Este sistema admite formatos de video HDR, como HDR10, HLG y Dolby Vision.

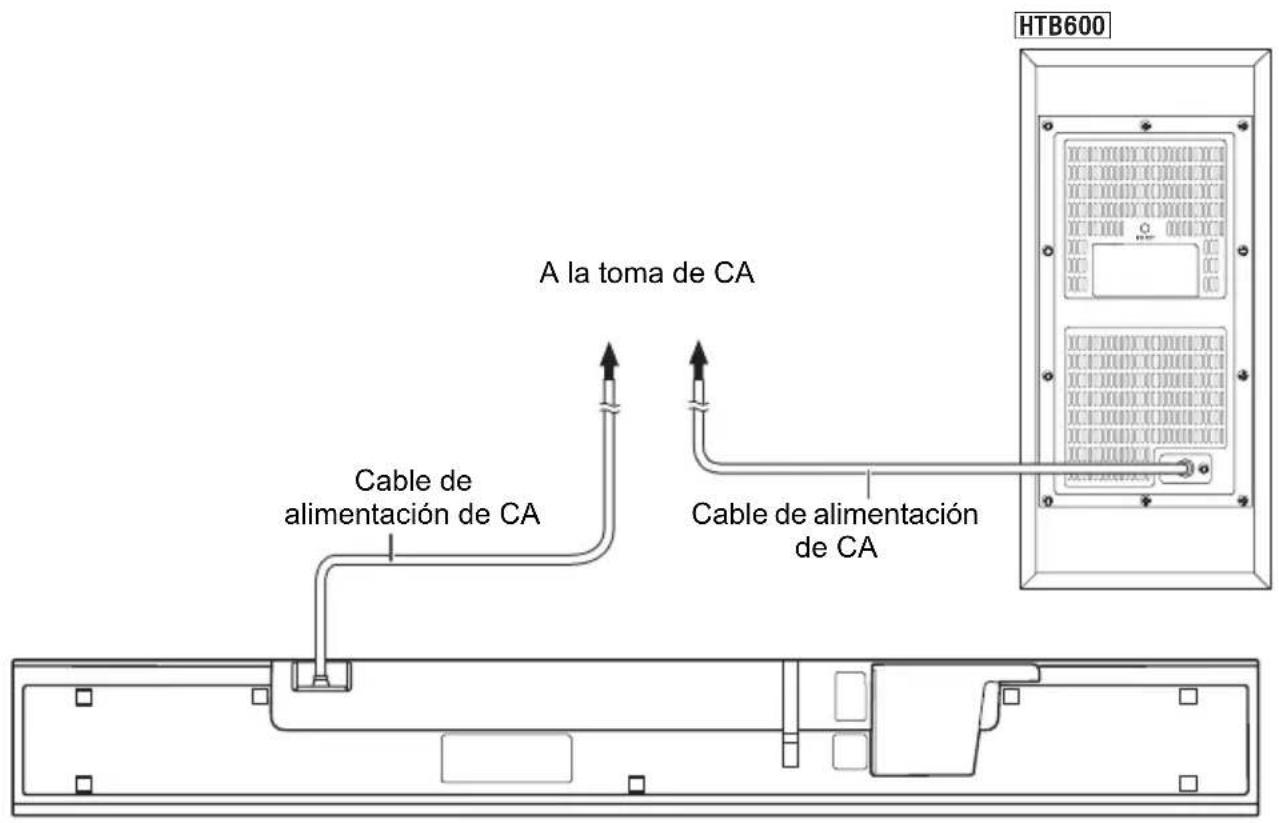

Conectar el cable de alimentación de CA

Conservación de la energía

El producto consume una pequeña cantidad de energía cuando está en modo de espera. Desconecte el suministro eléctrico si no utiliza el producto.

La unidad principal pasa automáticamente al modo de espera cuando no reciba ninguna señal ni se realice ninguna operación durante, aproximadamente, 20 minutos. Consulte la página 20 AUTO OFF para desactivar esta función.

Nota:

El altavoz de graves activo está en estado de espera cuando el cable de alimentación de CA está conectado. El circuito primario está siempre "activado" cuando el cable de alimentación de CA siga enchufado al tomacorriente.

Ubicación

Precauciones de seguridad

Se requiere instalación profesional.

Solo un especialista en instalación con capacidad debe realizar la instalación.

PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO A LA PROPIEDAD NI DE LESIONES PERSONALES GRAVES, INCLUIDA LA MUERTE, DERIVADOS DE UNA INSTALACIÓN O MANIPULACIÓN INCORRECTAS.

• Asegúrese de instalar la unidad principal como se indica en las instrucciones de funcionamiento.
• Realice la colocación mediante técnicas apropiadas según la estructura y los materiales de la ubicación de la instalación.

Atención

• El sistema debe usarse únicamente como se indica en las instrucciones. Si se utiliza de otra manera, puede causar daños al amplificador o al altavoz y generar un riesgo de incendio. Póngase en contacto con un técnico de servicio calificado si se ha dañado el sistema o si ocurre un cambio brusco en el rendimiento.
• No intente colocar la unidad principal en una pared mediante métodos que no hayan sido descritos en este manual.

Nota:

• Para evitar lesiones, no sujete la unidad principal con una mano ya que podrá caerse cuando la sostenga.
• Para registrar los días o rayones, lleve a cabo el montaje sobre un paño suave colocado previamente.
• No coloque el sistema en un compartimento metálico.
• Mantenga alejado cualquier componente magnetizado. Las tarjetas magnetizadas, relojes, etc. pueden sufrir daños si se colocan demasiado cerca del sistema.

HTB600

• Coloque el altavoz de graves a un metro de la unidad principal y en posición horizontal, con el panel superior hacia arriba.
• El efecto puede variar de acuerdo con la posición del altavoz de graves activo.

Colocar el altavoz de graves demasiado cerca de las paredes y rincones puede resultar en una distorsión de graves por saturación. Cubra las paredes y ventanas con cortinas gruesas.

Puede modificar la posición del altavoz de graves activo o ajustar el nivel (⇒ 19) para lograr un efecto óptimo.

Cuando sostenga el altavoz de graves activo HTB600

No sujete el altavoz de graves activo por esta abertura.

Los componentes internos pueden dañarse.

Siempre sujete la parte inferior del altavoz de graves activo cuando lo transporte.

Interferencia inalámbrica

Se pueden producir interferencias si está utilizando otros dispositivos (LAN inalámbrica, hornos de microondas, teléfonos inalámbricos, etc.) que usen la banda de frecuencia de 2,4 GHz, lo que puede causar algunos problemas de comunicación (el sonido salta, se interrumpe, hay mucho ruido, etc.). Si esto sucede, separe el otro equipo eléctrico de la unidad principal y del altavoz de graves activo para que no se produzcan interferencias.

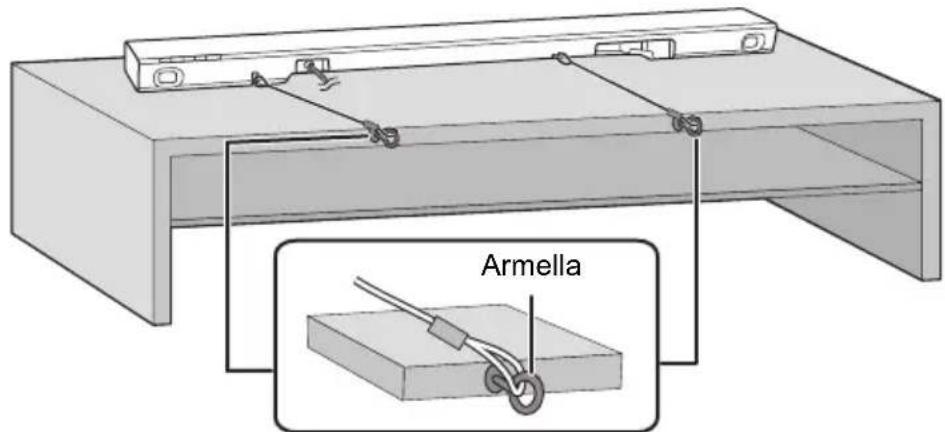

Coloque la unidad principal en un estante o en una mesa

Accesorios adicionales necesarios (disponibles en el mercado)

Cable para prevención de caída (x2) □ Armellas (para sujetar el cable para prevención de caída) (x2)

Nota:

• Utilice los tornillos disponibles en el mercado que soporten más de 30kg .
• Utilice un cable capaz de soportar más de 30kg (de 1,5 mm de diámetro aprox.).

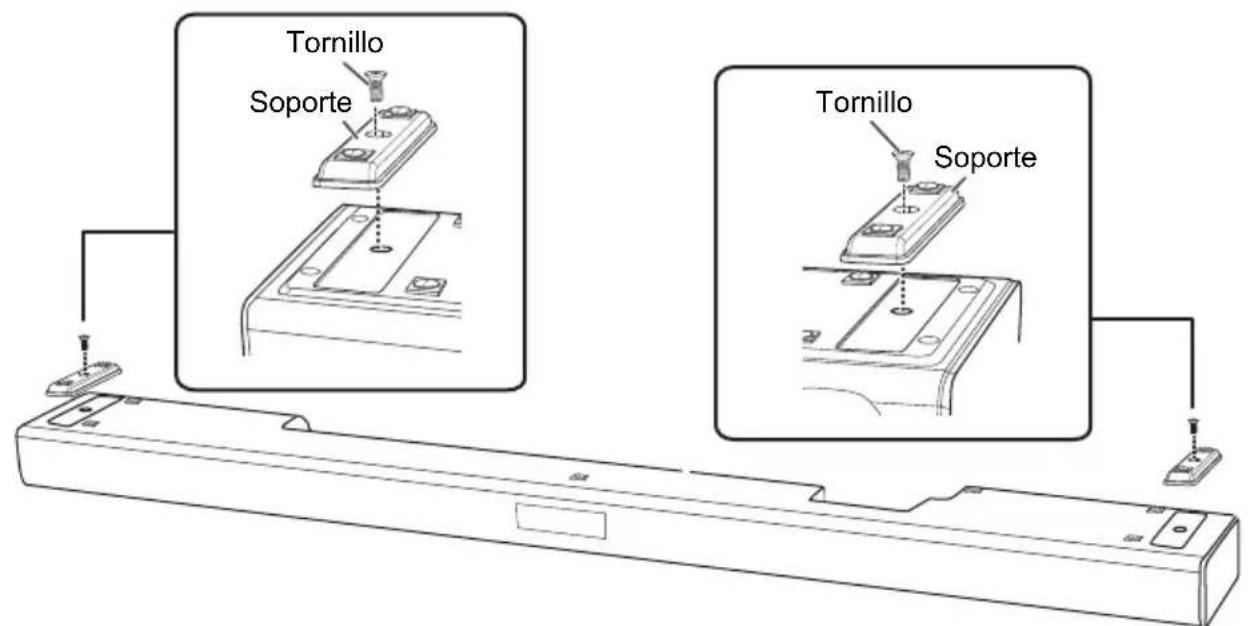

Montaje del soporte a la unidad principal (opcional)

Puede fijar el soporte (incluido) a la unidad principal para aumentar el espacio en la parte inferior de la unidad principal de modo que pueda colocarlo encima del soporte del televisor compatible.

1 Sujete el cable a la unidad principal.

Si el cable no puede ser enhebrado por los orificios, intente doblarlo a unos 5 mm de la punta, en un ángulo de 45° (como se ilustra arriba).

2 Coloque la unidad principal en la posición deseada y sujete cada cable al estante o la mesa.

Asegúrese de que el excedente de cable sea mínimo. No incline la unidad principal sobre el televisor o la pared.

Fije la armella en una posición en la que sea capaz de soportar 30kg La posición de atornillado de la armella puede variar dependiendo de la ubicación de la unidad principal.

Fijar la unidad principal a la pared

1ADVERTENCIA:

Para evitar lesiones, esta unidad se debe fijar firmemente a la pared de acuerdo con las instrucciones de instalación.

La unidad principal puede montarse en la pared con los soportes incluidos, etc. Asegúrese de que los tornillos y la pared sean lo suficientemente fuertes como para soportar el peso de al menos 30kg.

Los tornillos y otros elementos no están incluidos, ya que el tipo y el tamaño pueden variar en cada instalación.

Revise el paso 3 para más detalles sobre los tornillos necesarios. - Asegúrese de fijar el cable para prevención de caída como medida secundaria de seguridad.

Accesorios adicionales necesarios (disponibles en el mercado)

Tornillos para montaje en la pared (x2) Cable para prevención de caída (x2) Armellas (para sujetar el cable para prevención de caída) (x2)

Nota:

Utilice un cable capaz de soportar más de 30kg (de 1,5 mm de diámetro aprox.).

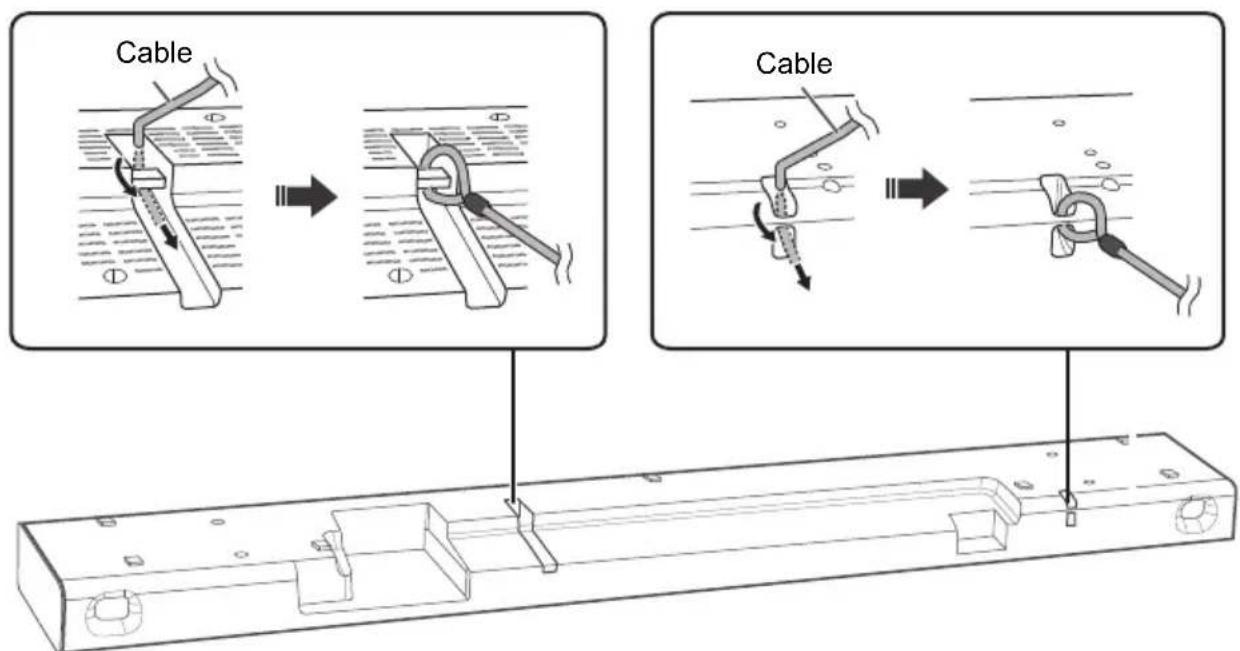

1 Sujete el cable a la unidad principal.

Realice el paso 1 de "Coloque la unidad principal en un estante o en una mesa" (⇒ 13)

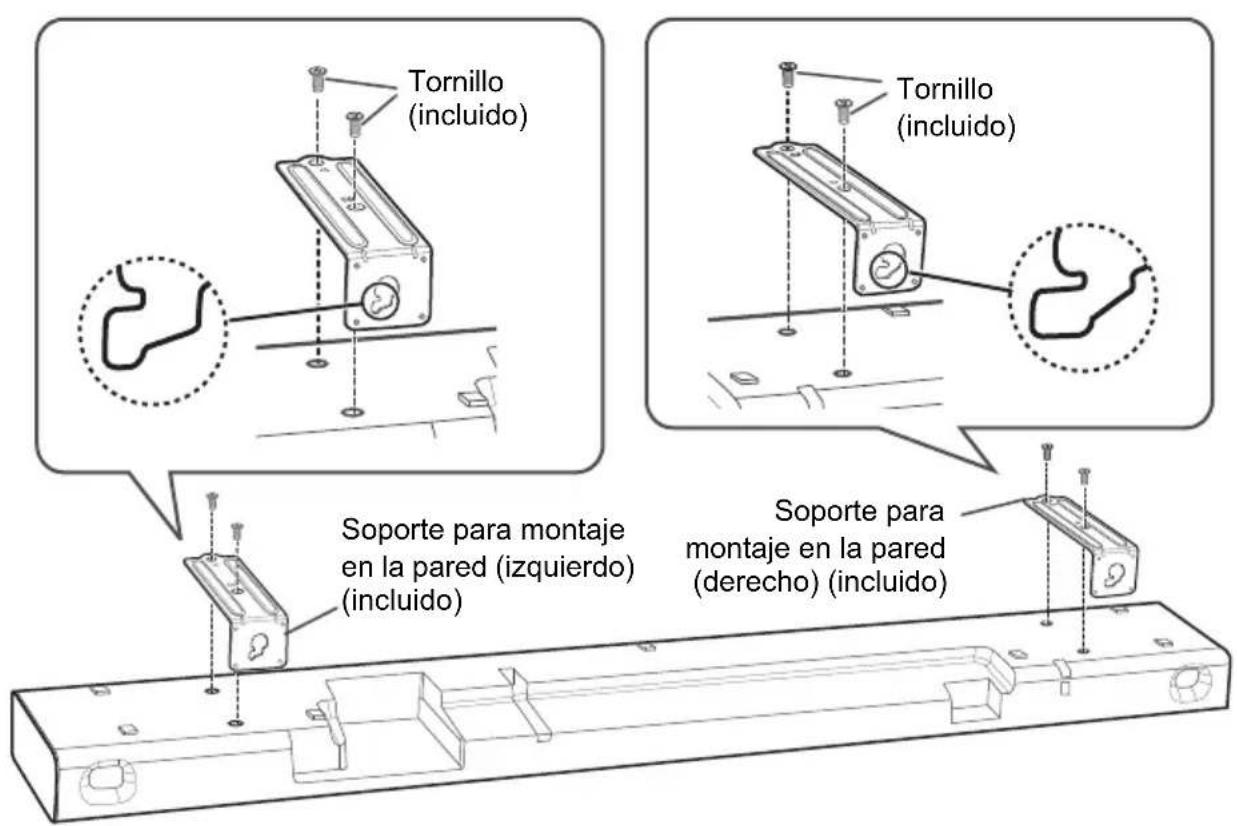

2 Fije los soportes para el montaje en la pared de la unidad principal.

Nota:

Manipule la unidad principal con cuidado después de colocar los soportes para montaje en la pared. Para evitar daños o rayones, retire los soportes si va a colocar la unidad principal en un estante o una mesa.

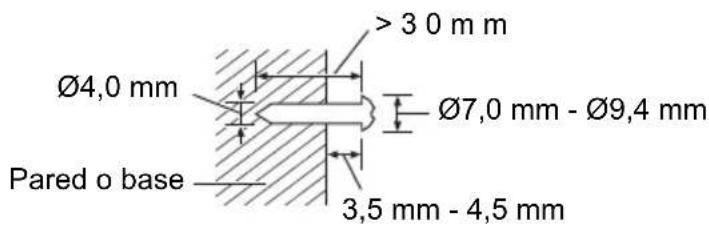

3 Ajuste los tornillos en la pared.

• Use las medidas indicadas abajo para ubicar las posiciones de atornillado en la pared.
• Deje al menos 100mm de espacio sobre la unidad principal para permitir que la unidad sea ubicada fácilmente.
• Utilice un nivel para asegurarse de que los orificios de montaje estén a nivel.

Vista frontal (imagen semitransparente)

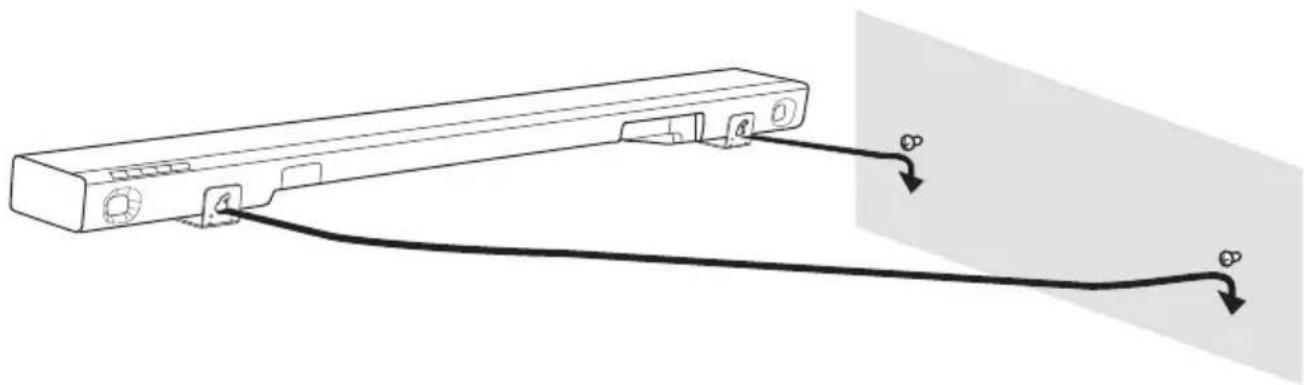

4 Monte la unidad principal de forma segura sobre los tornillos en la pared.

Sí NO
Mueva el parlante de forma que el tornillo quede en esta posición.	En esta posición, existe mayor probabilidad de que el parlante se caiga si se mueve a la izquierda o la derecha.

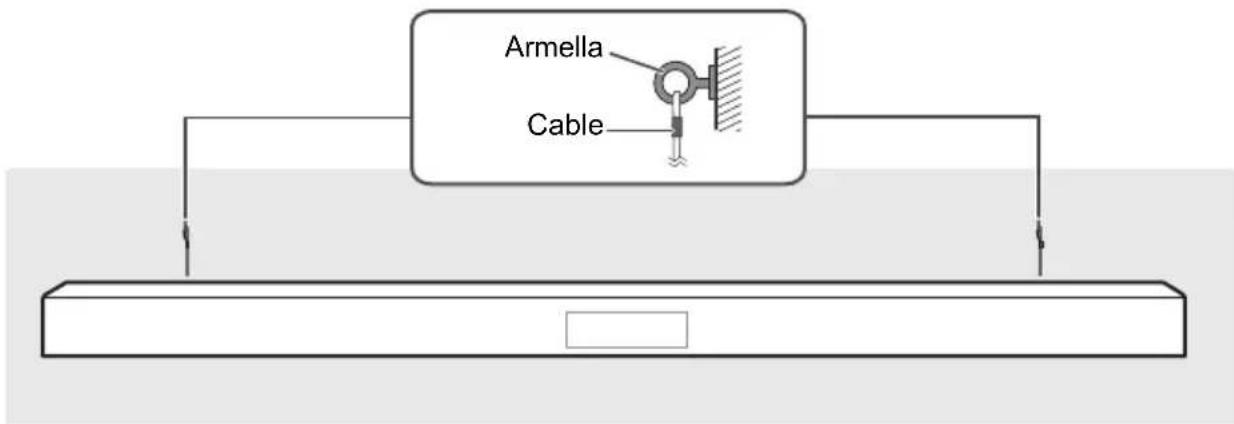

5 Sujete el cable a la pared.

Asegúrese de que el excedente de cable sea mínimo.

Conexiones inalámbricas

Conexión inalámbrica del altavoz de graves activo HTB600

Preparación

Encienda la unidad principal.

Verifique que el enlace inalámbrico está activado.

Indicador de WIRELESS LINK

Encendido: el enlace inalámbrico está activado. Apagado: el enlace inalámbrico está desactivado.

Parpadeo: el altavoz de graves activo está intentando activar el enlace inalámbrico con la unidad principal.

Nota:

• El enlace inalámbrico se activará cuando la unidad principal y el altavoz de graves estén encendidos.
• El botón de I/D SET solo se usa cuando la unidad principal no está emparejada con el altavoz de graves activo. (→ 23)

Conexión Bluetooth®

Puede conectar y reproducir un dispositivo de audio inalámbricamente mediante Bluetooth.

Preparación

• Encienda la unidad principal.
• Encienda la función Bluetooth® del dispositivo y ponga el dispositivo cerca del sistema.
• Lea las instrucciones de funcionamiento del dispositivo para más detalles.

Emparejamiento de un dispositivo

Preparación

Si este sistema está conectado a un dispositivo Bluetooth®, desconéctelo (→ abajo).

1 Pulse [PAIRING]. Si aparece el mensaje "PAIR", continúe con el paso 3. 2 Mantenga pulsado [PAIRING] hasta que aparezca el mensaje "PAIR". 3 Seleccione "SC-HTB400" o "SC-HTB600" en el menú Bluetooth® del dispositivo.

Antes de que se muestre "SC-HTB400" o "SC-HTB600", es posible que aparezca la dirección MAC (p. ej.: 6C:5A:B5:B3:1D:0F).

Si le pide una contraseña, introduzca "0000" o "1234".

Se muestra el nombre del dispositivo conectado durante unos segundos.

Nota:

Puede emparejar hasta 8 dispositivos con este sistema. Si se empareja un 9º dispositivo, se sustituirá el dispositivo que no haya sido utilizado durante más tiempo.

Conexión de un dispositivo emparejado

Preparación

Si este sistema está conectado a un dispositivo Bluetooth®, desconéctelo (⇒ abajo).

1 Pulse [PAIRING]. 2 Seleccione "SC-HTB400" o "SC-HTB600" en el menú Bluetooth® del dispositivo.

Desconexión de un dispositivo

Mantenga pulsado [PAIRING] hasta que aparezca el mensaje "PAIR".

Nota:

• Este sistema solo puede conectarse a un dispositivo cada vez.
• Cuando se seleccione "BT" como la fuente, el sistema intenta conectarse de forma automática al último dispositivo conectado.
• El dispositivo Bluetooth se desconectará al seleccionar otra fuente.

Controles básicos

Preparación

Encienda el televisor y/o el dispositivo conectado.

1 Pulse [b] para encender el sistema. 2 Pulse [INPUT] repetidamente para seleccionar la fuente.

Como alternativa, presione [AIRING] para seleccionar el dispositivo Bluetooth como fuente.

Cuando se selecciona "BT" como la fuente

Seleccione este sistema como el altavoz de salida en el menú del dispositivo conectado.

Cuando se selecciona "TV" o "HDMI" como fuente

Cambie la entrada del televisor por la que está conectada esta unidad, luego inicie la reproducción en el dispositivo conectado a esta unidad.

Para modificar el volumen del sistema

Pulse [+VOL -]

Rango de volumen: 0 a 100 (MAX)

Para silenciar el sonido

Pulse [MUTE].

Se muestra y parpadea "MUTE".

Para cancelar, pulse [MUTE] otra vez o modifique el volumen.

Menu de sonido

1 Pulse [SOUND] repetidamente para seleccionar el efecto de sonido y, a continuación, pulse [OK]. También puede pulsar [▲] o [▼] repetidamente para seleccionar el elemento de configuración. 2 Pulse [▲] o [▼] repetidamente para seleccionar la configuración deseada y, a continuación, pulse [OK].

Sound

Seleccione el modo de sonido según el programa de televisión o el equipo conectado.

Modo de sonido
STANDARD (predeterminado)	Adecuado para obras dramáticas y comedia.
MUSIC Mejora el sonido de instrumentos musicales y canciones.
CINEMA Produce	un sonido tridimensional perfecto para laspellicas.
NEWS Mejora la voz de las noticias y commentarios deportivos.
VOICE Mejora la claridad cuando escucha a otheras personas.

SW LEVEL

Ajustar el nivel del altavoz de graves.

SW 1, SW 2, SW 3 (predeterminado), SW 4, SW 5

SURROUND

Seleccione un efecto de sonido envolvente.

HTB400 ON (predeterminado), OFF

HTB600 ON, OFF, 3D (predeterminado)

Efecto 3D Surround HTB600

Esta función expande el campo de sonido hacia la izquierda y la derecha y, también, hacia arriba para lograr un efecto de sonido envolvente.

p. ej., impresión del efecto 3D Surround

Nota:

El efecto envolvente depende de la fuente.

BASS BOOST

Active o desactive el efecto de refuerzo de graves. Puede disfrutar de un rendimiento de graves mejorado y un sonido más potente. ON (predeterminado), OFF

CLEAR DIALOG

Puede activar este efecto para mejorar la claridad del diálogo cuando desee destacar las voces de las personas, etc. ON, OFF (predeterminado)

Nota:

Si el sonido no es natural, seleccione "OFF".

DUAL AUDIO

Establece el modo de canal de audio preferido cuando este sistema recibe dos modelos de audio.

M1: Principal (predeterminado)

M2: Secundario

M1+M2: Principal + Secundario

Nota:

Este efecto solo funciona si la calidad de audio del televisor o reproductor está configurado como "Bitstream" y cuando la opción "Dual Mono" está disponible en la fuente de sonido.

DRC HTB600

Puede establecer un volumen bajo, pero escuchará el diálogo con claridad de todos modos. ON, OFF (predeterminado), AUTO

Nota:

• Si el sonido no es natural, seleccione "OFF". Esta función solo funciona cuando la fuente es contenido digital de Dolby o DTS.

DTS X DIALOG HTB600

Puede ajustar el nivel de claridad del diálogo cuando desee destacar las voces de esas personas, etc. LVL0 (predeterminado), LVL1 a LVL6.

Nota:

Esta función solo funciona cuando la fuente es contenido de DTS:X.

Formato de audio

Puede ver el formato de audio actual.

Mantenga pulsado [SOUND] durante más de 4 segundos.

Nota:

• El formato de audio se muestra durante unos 3 segundos.
• No se muestra ningún formato de audio si "BT" es la fuente.

Menú de configuración

1 Pulse [SETUP] repetidamente para seleccionar el elemento de configuración y luego pulse [OK]. También puede pulsar [▲] o [▼] repetidamente para seleccionar el elemento de configuración. 2 Pulse [▲] o [▼] repetidamente para seleccionar la configuración deseada y luego pulse [OK].

Puede atenuar o apagar el brillo del panel de visualización de la unidad de potencia. BRIGHT (predeterminado), DARK, OFF DISPLAY

Nota:

Cuando se establece en "OFF DISPLAY", el panel de visualización se apaga y solo se muestra ", se enciende durante unos segundos cuando realiza una operación.

AUTO OFF

La unidad principal se apaga automáticamente si no hay ninguna entrada de audio y no la utilizas durante aprox. 20 minutos.

ON (predeterminado), OFF

Nota:

Cuando solo falta un minuto para que la función de apagado automático apague el sistema, se muestra una cuenta regresiva en segundos en el panel de visualización.

SW PAIR HTB600

Habilite la entrada de la unidad principal en modo de emparejamiento para emparejarla con el altavoz de graves. (⇒ 23)

BT STANDBY HTB400

Si esta función está configurada como "ON", el consumo de energía en espera aumenta.

STANDBY MODE [HTB600]

Esta función enciende automáticamente el sistema cuando se establece una conexión Bluetooth® desde un dispositivo emparejado.

Esta función también permite la transmisión de HDMI desde el dispositivo compatible con HDMI (=> 10) en el modo de espera.

ON, OFF (predeterminado)

Nota:

Si esta función está configurada como "ON", el consumo de energía en espera aumenta.

Consulte "Actualizaciones del firmware" (=> abajo).

VERSIÓN

Muestra la versión del firmware.

Nota:

Vuelva a pulsar [OK] para salir.

Actualizaciones del firmware

Ocasionalmente, Panasonic puede publicar firmware actualizado para este sistema con el fin de ampliar o mejorar sus funciones. Estas actualizaciones se ofrecen sin cargo.

NO DESCONECTE el cable de alimentación de CA cuando actualiza el firmware.

Durante el proceso de actualización, no se pueden realizar otras operaciones.

Preparación

Descargue el firmware más reciente desde el siguiente sitio web y almacénelo en un dispositivo USB para actualizar el firmware.

https://panasonic.jp/support/global/cs/audio/

(Este sitio se encapsula solo en inglés.)

1 Apague la unidad principal y luego conecte el dispositivo USB que contiene el firmware más reciente a la unidad principal. Según la forma del dispositivo USB, los cables conectados a otros terminales pueden obstruir la conexión. En este caso, desconecte primero los cables de conexión alrededor del dispositivo USB y luego vuelva a conectarlos. 2 Pulse [ / ] en la unidad principal para encenderla. 3 Pulse [SETUP] repetidamente para seleccionar "FW UPDATE" y, a continuación, pulse [OK]. 4 Pulse [▲] o [▼] repetidamente para seleccionar "YES?" y luego presione [OK].

NO DESCONECTE el cable de alimentación de CA mientras se muestra "UPG" o % en el panel de visualización. ("□" representa un número).

El sistema se apaga automáticamente cuando se complete la actualización y luego se vuelve a encender.

Nota:

• No puede emitir sonido desde esta unidad cuando actualiza el firmware.
• Si desea ver el televisor durante la actualización, cambie la configuración del televisor para utilizar la calidad de sonido de los altavoces del televisor. Para más detalles, consulte las instrucciones de funcionamiento del televisor.

HDMI CEC

Esta unidad es compatible con la función "HDMI CEC" (Consumer Electronics Control).

Para más detalles, lea las instrucciones de configuración del equipo conectado.

Preparación

Confirme que se haya establecido la conexión HDMI. (⇒ 8 a 10)

Enlace de encendido

Cuando el televisor está encendido, la unidad principal también se enciende automáticamente. (Esta función no funciona cuando la fuente es Bluetooth).

Enlace de apagado

Cuando el televisor está apagado, la unidad principal también se apaga automáticamente. (Esta función no funciona cuando la fuente es Bluetooth).

Ajuste de volumen

El ajuste de volumen de este sistema se puede controlar mediante el botón de volumen o de silencio del mando a distancia del televisor. Si la selección de altavoces del televisor está cambiada a los altavoces del televisor, los altavoces de la unidad principal estarán silenciados. El enmudecimiento se cancelará si se seleccionan nuevamente los parlantes de la barra.

Modificar altavoces

Cuando se enciende la unidad principal, este sistema se seleccionará automáticamente como los altavoces del televisor.

Cuando apague la unidad principal, los altavoces del televisor se activarán automáticamente.

Nota:

No se puede garantizar la operación en todos los equipos HDMI CEC.

Solución de problemas

Antes de solicitar el servicio de reparaciones, haga las comprobaciones indicadas abajo. Si tiene una duda acerca de algunos de los puntos de comprobación o si las soluciones indicadas no resuelven el problema, consulte a su distribuidor para obtener instrucciones.

Problemas comunes

Sin alimentación

• Después de conectar el cable de alimentación de CA, espere alrededor de 10 segundos antes de encender la unidad principal.
• Desconecte el cable de alimentación de CA durante 10 segundos antes de volver a conectar.
• Después de encender la unidad principal, si la unidad principal se apaga de inmediato, desconecte el cable de alimentación de CA y consulte con su proveedor.
• Si la unidad principal no se enciende al encender el televisor (HDMI CEC), encienda la unidad principal manualmente.

No se puede realizar ninguna operación con el mando a distancia.

• Retire la lámina aislante antes de utilizar el mando a distancia por primera vez. (⇒ 7)
• Compruebe que la pila está correctamente instalada. (⇔ 7)
• La pila está débil. Sustitúyala por una nueva. (⇒ 7)
• Vuelva a establecer el número del mando a distancia después de sustituir la pila. (⇔ 24)
• Use el control remoto dentro del rango operativo correcto. (⇒ 5)

El sistema pasa automáticamente al modo de espera.

• La función "AUTO OFF" está encendida. El sistema pasa automáticamente a modo de espera si no recibe ninguna señal y no se realiza ninguna operación durante, aproximadamente, 20 minutos. Consulte la página 20 para desactivar esta función.

Bluetooth®

No se puede efectuar el emparejamiento.

• Compruebe el estado del dispositivo Bluetooth®.
• El dispositivo está fuera de la distancia de comunicación de 10 m. Acerque el dispositivo al sistema.

No se puede conectar el dispositivo.

• El emparejamiento del dispositivo no ha sido exitoso. Haga el emparejamiento de nuevo.
• Se ha sustituido el emparejamiento del dispositivo. Haga el emparejamiento de nuevo.
• El sistema puede estar conectado a un dispositivo diferente. Desconecte el otro dispositivo e intente conectarlo de nuevo.
• Puede que exista un problema en el sistema.
• Apague el sistema y después vuelva a encenderlo.

El dispositivo está conectado pero no se puede escuchar el audio a través del sistema.

• Para algunos dispositivos con Bluetooth® integrado ha de configurar manualmente la calidad de audio a "SC-HTB400" o "SC-HTB600". Lea las instrucciones de funcionamiento del dispositivo para más detalles.

El sonido desde el dispositivo se interrumpe.

• El dispositivo está fuera de la distancia de comunicación de 10m . Acerque el dispositivo al sistema.
• Aparte cualquier obstáculo entre el sistema y el dispositivo.
• Hay interferencias de otros dispositivos que utilizan la banda de frecuencia de 2,4 GHz (router inalámbrico, microondas, teléfonos inalámbricos, etc.). Desplace el dispositivo más cerca del sistema y aléjelo del resto de dispositivos.

HDMI

Las operaciones relacionadas con HDMI CEC ya no funcionan correctamente.

• Compruebe la configuración en los dispositivos conectados.
• Activa la función HDMI CEC en los dispositivos conectados.
• Seleccione este sistema como el altavoz en el menú HDMI CEC del televisor.
• Cuando se cambian las conexiones HDMI, después de un corte en el suministro eléctrico o al desenchufar el cable de alimentación de CA, puede que las operaciones de HDMI CEC no funcionen correctamente.
• Encienda todos los dispositivos que están conectados al televisor con un cable HDMI y, a continuación, encienda el televisor.
• Desactive la configuración de la función HDMI CEC del televisor y, a continuación, vuelva a activarla. Para más detalles, consulte las instrucciones de funcionamiento del televisor.
• Con el sistema y el televisor conectados con un cable HDMI, encienda el televisor, desconecte el cable de alimentación de CA de este sistema y vuelva a conectarlo.

HTB600 El audio no se puede escuchar durante los primeros segundos cuando se utiliza la conexión HDMI.

• Esto puede producirse durante la reproducción de un DVD o capítulo de video. Cambie la configuración de calidad de audio digital en el dispositivo conectado de "Bitstream" a "PCM".

HTB600 Cuando la unidad principal se enciende o se apaga, el audio y el video se desactivan temporalmente.

• Esto es normal y no implica una falla en la configuración. Esto puede ocurrir cuando el dispositivo HDMI conectado no es compatible con la dirección HDMI CEC.

Sonido

Sin sonido

• Cancele el enmudecimiento. (⇒ 19)
• Compruebe las conexiones en los dispositivos externos. (⇒ 8 a 10)
• Asegúrese de que la señal de audio recibida sea compatible con este sistema.
• Si el sistema está conectado al televisor solamente con un cable HDMI, asegúrese de que el terminal HDMI del televisor esté designado como "HDMI (ARC)". De lo contrario, conecte un cable óptico de audio digital. (⇔ 8,9)
• Compruebe las conexiones. Cambie los cables si las conexiones son correctas.
• Compruebe la configuración de calidad de audio del dispositivo conectado.
• La situación puede mejorar si se cambia la configuración de calidad de audio digital del dispositivo conectado de "Bitstream" a "PCM".

El audio doble no se puede cambiar de principal a secundario.

• Si el audio recibido del dispositivo conectado no es "Dual Mono" o el ajuste de salida no es "Bitstream", el ajuste no puede modificarse desde este sistema. Modifique el ajuste en el dispositivo conectado.

El sonido tiene una demora respecto de la imagen.

• De acuerdo con el televisor, cuando este sistema está conectado mediante Bluetooth, la salida de sonido del sistema puede presentar una demora respecto de la imagen del televisor. Conecte este problema al televisor con un cable óptico de audio digital o cable HDMI. (⇔ 8,9)

El formato de audio que se muestra en el panel de visualización no corresponde con la fuente de reproducción.

• Si la fuente de reproducción es Dolby Digital o DTS®, establezca el ajuste de calidad de audio del equipo conectado (p. ej., el televisor, el reproductor) en Bitstream. Para más detalles, consulte las instrucciones de funcionamiento del equipo conectado.

No hay audio.

La unidad principal se apaga automáticamente. (Cuando la unidad principal detecta un problema, se activa una medida de seguridad que hace que la unidad principal pase automáticamente a modo de espera.)

• Hay un problema con el amplificador.
• ¿Está el volumen extremadamente alto? En ese caso, baje el volumen.
• ¿Está este sistema ubicado en un lugar extremadamente caluroso? En ese caso, mueva el sistema a un lugar más fresco y espere un momento antes de intentar encenderlo nuevamente.

Si el problema persiste, confirme el estado de los indicadores, apague el sistema, desconecte el cable de alimentación de CA y consulte con su proveedor. Asegúrese de recordar el estado de los indicadores para informarle al proveedor.

Subwoofer activo HTB600

Sin alimentación.

• Asegúrese de que el cable de alimentación de CA del altavoz de graves activo está conectado.

El altavoz de graves se apaga de inmediato después de encenderlo.

• Desconecte el cable de alimentación de CA y consulte a su distribuidor.

No sale ningún sonido del altavoz de graves.

• Compruebe que el altavoz de graves esté encendido.
• Compruebe que el indicador WIRELESS LINK esté encendido. (⇒ 18)

El indicador de WIRELESS LINK no se enciende.

• No hay enlace entre la unidad principal y el altavoz de graves activo. Compruebe que la unidad principal está encendida.
• Es posible que el altavoz de graves y la unidad principal no estén emparejados correctamente. Pruebe la operación singularmente: (Emparejado inalámbrico)

① Encienda la unidad principal. ② Mantenga pulsado [I/D SET] en la parte posterior del altavoz de graves activo durante 4 segundos, como mínimo. El indicador de enlace inalámbrico parpadeará.

③ Seleccione "SW PAIR" en el menú de configuración. (⇒ 20) Cuando el emparejamiento inalámbrico se realiza con éxito, se muestra "DONE" y se enciende el indicador de WIRELESS LINK.

④ Apague y vuelva a encender la unidad principal. Consulte con su proveedor si el problema persiste.

Panel de visualización

"F61"

• Hay un problema con el amplificador del sistema.
• Desconecte el cable de alimentación de CA y consulte a su distribuidor.

"F70HDMI" / "U701" / "U703"

• Compruebe la conexión HDMI.
• Apague la unidad principal y vuelva a encenderla.
• Desconecte el cable HDMI.

“F703”

• Apague la unidad principal y vuelva a encenderla.
• Consulte con su proveedor si el problema persiste.

"LINK"

• El sistema está intentando conectarse al último dispositivo Bluetooth® conectado cuando se seleccionó la entrada "BT".

• El mando a distancia y la unidad principal están usando códigos diferentes. Cambie el código del mando a distancia. (=> abajo)

“U702”

• Si hay un problema con la funcionalidad HDMI, comuníquese con su distribuidor para obtener instrucciones.

“U705”

• El terminal HDMI del televisor conectado a la unidad principal o la configuración del televisor no son compatibles con la fuente de reproducción HDCP 2.2.
• Asegúrese de realizar la conexión al terminal compatible con HDCP 2.2 del televisor.
• Asegúrese de que la configuración de HDMI HDCP del televisor corresponda a HDCP 2.2.

Código de mando a distancia

Cuando el equipo Panasonic no responda al mando a distancia de este sistema, cambie el código del mando a distancia de este sistema.

Preparación

• Apague el resto de productos Panasonic.
• Encienda este sistema.
• Apunte el mando a distancia al sensor del mando a distancia de este sistema.

Cómo establecer el número en número 2

Mantenga pulsado [MUTE] y [OK] en el mando a distancia durante por lo menos 4 segundos. Se muestra "REMOTE 2".

Cómo establecer el número en número 1

Mantenga pulsado [MUTE] y [▼] en el mando a distancia durante por lo menos 4 segundos. Se muestra "REMOTE 1".

Restablecimiento del sistema

Restablezca el sistema cuando ocurran las siguientes situaciones:

• Los botones no funcionan.
• Usted desea borrar y restablecer el contenido de la memoria.

Mantenga pulsado [⊙/1] en la unidad principal durante por lo menos 10 segundos.

Se muestra "RESET" hasta que el sistema se reinicia.

Nota:

El número del mando a distancia volverá a ser el 1 cuando se restablezca el sistema. Consulte "Número de mando a distancia" para más información.

Cuidados de la unidad

Desconecte el cable de alimentación de CA antes del mantenimiento. Limpie el sistema con un paño suave y seco.

• Cuando haya tierra en exceso, pase un trapo humedecido para eliminar la tierra y, luego, limpie con un paño seco.
• Al limpiar los altavoces, use un paño suave. No utilice tejidos blandos ni ningún otro material (toallas, etc.) que pueda deshacerse. Se pueden meter partículas extrañas dentro del cobertor de los altavoces.
• No utilice nunca alcohol, diluyente de pintura o gasolina para limpiar este sistema.
• Antes de utilizar un paño impregnado químicamente, lea con atención las instrucciones del mismo.

Es posible que este sistema conserve la información de los ajustes del usuario en la unidad principal. Si descarta la unidad principal mediante desecho o transferencia, siga el procedimiento indicado para restaurar todos los ajustes a la configuración predeterminada y eliminar los ajustes del usuario. (Ver arriba)

• El historial de operación puede quedar registrado en la memoria de la unidad principal.

Especificaciones

Generalidades

Alimentación: 220 V a 240 V CA, 50 Hz

Consumo energético

Unidad principal: 30 W

Subwoofer activo HTB600: 36 W

Consumo en el modo de espera (aproximado)

Unidad principal

HTB400

Cuando el "BT STANDBY" está

desactivado 0,5 W

Cuando el "BT STANDBY" se encuesta

activo 2,0 W

HTB600

Cuando el "STANDBY MODE" está

desactivado 0,5 W

Cuando el "STANDBY MODE" se

encuentra activo 2,0 W

Subwoofer activo HTB600 0,5 W

Dimensiones (An x Al x Prf)

Unidad principal

Para colocar en una mesa (sin soporte)

962 mm x 56 mm x 120 mm

Para colocar en una mesa (con soporte)

962 mm x 63 mm x 120 mm

Para montar en una pared

962 mm x 66 mm x 132 mm

Subwoofer activo HTB600

191 mm x 413 mm x 385 mm

Peso

Unidad principal

Para colocar en una mesa

HTB4003,8kg

HTB6003,3kg

Para montar en una pared

HTB4004,0kg

HTB6003,5kg

Subwoofer activo HTB600 8,4 kg

Gama de temperaturas de funcionamiento

0 °C a + 40 °C

Gama de humedades de funcionamiento

20% a 80% humedad relativa

(sin condensación)

Sección del amplificador

HTB400

Potencia de calidad RMS: Modo Dolby Digital

Canal frontal

distorsión armónica total del 10%

Canal del Subwoofer

distorsión armónica total del 10%

Potencia total del modo RMS Dolby Digital

160 W

HTB600

Potencia de salida RMS: Modo Dolby Digital

Canal frontal

distorsión armónica total del 10%

Canal del Subwoofer

200 W por canal (3 Ω), 100 Hz,

distorsión armónica total del 10%

Potencia total del modo RMS Dolby Digital

360 W

Sección de terminales

Salida HDMI (ARC) HTB400

Terminal Tipo A (19 clavijas) conector x 1

Entrada HDMI AV HTB600

Terminal Tipo A (19 clavijas) conector x 1

Salida HDMI AV (TV ARC/eARC) [HTB600]

Terminal Tipo A (19 clavijas) conector x 1

Entrada de audio digital

Entrada óptica digital Terminal óptico x 1

Puerto USB para actualización de software

Sección de formato de audio

HTB600

Entrada HDMI AV/TV eARC

LPCM (canal máx. de 7.1)

Dolby Digital

Dolby TrueHD

Dolby Digital Plus

Dolby Atmos® (Dolby Digital Plus)

Dolby Atmos® (Dolby TrueHD)

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

DTS-HD® High Resolution Audio

DTS-HD® Master Audio

DTS-Express

DTS:X

Entrada TV ARC LPCM (máx. 2 canales)

Dolby Digital

Dolby Digital Plus

Dolby Atmos® (Dolby Digital Plus)

DTS®

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

Entrada óptica digital LPCM (máx. 2 canales)

Dolby Digital

DTS®

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

HTB400

Entrada TV ARC LPCM

Dolby Digital

Altavoz de bajos HTB400 8 cm tipo cónico x 2

Subwoofer activo HTB600

Altavoz de bajos 16 cm tipo cónico x 1

Sección Bluetooth®

Versión

HTB400 Bluetooth Ver. 4.2

HTB600 Bluetooth Ver. 5.0

Clase Clase 2

Perfiles admitidos A2DP

Banda de frecuencia Banda de 2,4 GHz FH-SS

Distancia de funcionamiento

Línea de mira 10 m

Códec compatible SBC

Sección inalámbrica [HTB600]

Módulo inalámbrico

Gama de frecuencias 2404 MHz a 2476 MHz

Potencia de salida RF 8 dBm (máx.)

Nota:

Las especificaciones están sujetas a cambios sin previo aviso.

El peso y las dimensiones son aproximados.

• La distorsión armónica total se mide con el analizador de espectro digital.

Eliminación de aparatos y baterías viejos. Solo para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, embalajes y/o documentos adjuntos significan que los aparatos eléctricos y electrónicos y las baterías no deben mezclarse con los desechos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin costo alguno para ellos. El coste de la gestión medioambiental de los residuos de pilas, acumuladores y baterías está incluido en el precio de venta.

Al desecharlos correctamente, está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente.

Para obtener más información acerca de la recolección y reciclado, contacte con su comunidad local.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Nota sobre el símbolo de la batería (símbolo de la parte de abajo):

Este símbolo puede ser usado en combinación con un símbolo químico.

En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

Referencias

Sobre Bluetooth®

Panasonic no asume ninguna responsabilidad por los datos que se comprometan durante una transmisión inalámbrica.

Banda de frecuencia

• Este sistema utiliza la banda de frecuencia 2,4 GHz.

Certificación

• Este sistema está de acuerdo con las restricciones de frecuencia y ha recibido la certificación basándose en las leyes de frecuencia. De ese modo, no se necesita un permiso inalámbrico. Las siguientes acciones son denunciables por la ley en algunos países:
• Desmontando o modificando la unidad.
• Quitar la información sobre las especificaciones.

Restricciones de uso

• La transmisión inalámbrica y/o el uso con todos los dispositivos equipados con Bluetooth® no está garantizada.
• Todos los dispositivos han de estar de acuerdo con los estándares establecidos por Bluetooth SIG, Inc.
• Dependiendo de las especificaciones y ajustes de un dispositivo, puede que no se conecte o que todas las operaciones sean diferentes.
• Este sistema soporta funciones de seguridad Bluetooth®. Pero dependiendo del entorno de funcionamiento y/o ajustes, esta seguridad posiblemente no es suficiente. Transmita datos inalámbricamente a este sistema con cuidado.
• Este sistema no puede transmitir datos a un dispositivo Bluetooth®.

Rango de uso

• Utilice este dispositivo a una distancia máxima de 10m
• La distancia puede disminuir dependiendo del entorno, obstáculos o interferencias.

Interferencias de otros dispositivos

• Puede que este sistema no funcione correctamente y que surjan ciertos problemas, como ruido y saltos en el sonido debido a interferencias de ondas de radio, si se coloca demasiado cerca de otros dispositivos Bluetooth o dispositivos que utilicen la banda de 2,4 GHz.
• Puede que este sistema no funcione correctamente si las ondas de radio emitidas por una emisora cercana, etc. son demasiado intensas.

Uso previsto

• Este sistema es solo para uso normal, general.
• No utilice este sistema cerca de un equipo o en un entorno que sea sensible a interferencias de frecuencias de radio (ejemplo: aeropuertos, hospitales, laboratorios, etc.).

Licencias

Los términos HDMI, el logo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. La marca denominativa Bluetooth y sus logos son marcas comerciales registradas de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Panasonic Corporation se realiza bajo licencia. Otros nombres de marcas y marcas comerciales son propiedad de sus respectivos propietarios.

HTB400

Fabricado bajo licencia de Dolby Laboratories. Dolby, Dolby Audio y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

Para patentes DTS, ver http://patents.dts.com. Fabricado bajo licencia de DTS, Inc. DTS, el símbolo, DTS junto con el símbolo, y Digital Surround son marcas comerciales registradas o marcas comerciales de DTS, Inc. en los Estados Unidos y otros países.

© DTS, Inc. Todos los derechos reservados.

HTB600

Fabricado bajo licencia de Dolby Laboratories. Dolby, Dolby Vision, Dolby Atmos, Dolby Audio y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

Para patentes DTS, ver http://patents.dts.com. Fabricado bajo licencia de DTS, Inc. DTS, el símbolo, DTS junto con el símbolo, DTS:X, el logotipo de DTS:X, Virtual:X y el logotipo de DTS Virtual:X son marcas comerciales registradas o marcas comerciales de DTS, Inc. en los Estados Unidos y otros países.

© DTS, Inc. Todos los derechos reservados.

DOLBY

AUDIO

dt

Digital Surround

HTB600

DOLBY

ATMOS

Fabricado por:

Panasonic Corporation
