Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Panasonic
Modello	SC-HTB600
Dimensioni (soundbar)	962 x 56 x 120 mm (senza supporto), 962 x 63 x 120 mm (con supporto), 962 x 66 x 132 mm (montaggio a parete)
Dimensioni (subwoofer)	191 x 413 x 385 mm
Peso (soundbar)	3,3 kg (su mobile), 3,5 kg (a parete)
Peso (subwoofer)	8,4 kg
Alimentazione	CA 220-240 V, 50 Hz
Consumo in standby	0,5 W (modalità standby normale)
Potenza totale (RMS)	360 W (Dolby Digital)
Connettività	HDMI eARC/ARC, ingresso ottico, USB, Bluetooth 5.0
Formati audio supportati	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM (7.1 ch max), Dolby Digital Plus, ecc.
Modalità sonore	Standard, Musica, Cinema, News, Voice
Funzioni audio avanzate	3D Surround, Bass Boost, Clear Dialog, DRC
Funzioni HDMI CEC	Accensione/spegnimento collegato, controllo volume, cambio altoparlanti
Installazione	Montaggio a parete possibile con ganci inclusi, supporto per mobile
Batteria telecomando	Litio CR2025
Accessori inclusi	Telecomando, ganci a parete (sinistro/destro), supporti, viti
Aggiornamento firmware	Tramite porta USB (download dal sito Panasonic)
Manutenzione	Pulire con un panno morbido e asciutto; non usare alcol o solventi

Domande frequenti - SCHTB600 PANASONIC

Come collegare il subwoofer wireless?

Assicurarsi che l'unità principale sia accesa e che il LED WIRELESS LINK sia acceso. In caso contrario, tenere premuto il tasto I/D SET sul retro del subwoofer per almeno 4 secondi fino a quando il LED lampeggia, quindi selezionare SW PAIR nel menu di configurazione dell'unità principale. Una volta completato l'abbinamento, viene visualizzato DONE e il LED rimane acceso.

Come utilizzare la funzione Bluetooth?

Attivare il Bluetooth sul dispositivo (smartphone, tablet). Sull'unità principale, premere il tasto PAIRING finché non viene visualizzato PAIR. Selezionare SC-HTB600 dall'elenco Bluetooth del dispositivo. Se viene richiesto un codice, inserire 0000 o 1234. Il nome del dispositivo connesso viene visualizzato per alcuni secondi.

Cosa fare se l'audio è in ritardo rispetto all'immagine?

Questo ritardo può verificarsi con una connessione Bluetooth. Per risolvere, utilizzare una connessione cablata: collegare l'unità principale al televisore tramite un cavo HDMI (terminale ARC/eARC) o un cavo audio ottico. In questo modo l'audio e il video saranno sincronizzati.

Come ripristinare l'unità alle impostazioni di fabbrica?

Tenere premuto il tasto POWER [/1] sull'unità principale per almeno 10 secondi. Sul display viene visualizzato RESET e l'unità si riavvia. Tutte le impostazioni utente verranno cancellate.

Come pulire la soundbar?

Scollegare prima il cavo di alimentazione. Utilizzare un panno morbido e asciutto per spolverare. In caso di sporco ostinato, inumidire leggermente il panno, strizzarlo bene, quindi pulire. Terminare con un panno asciutto. Non usare mai alcol, diluente o benzina.

Cosa fare se il telecomando non funziona?

Verificare che la batteria sia inserita correttamente (lato + verso l'alto) e che non sia scarica. Sostituirla con una batteria nuova CR2025. Assicurarsi che nulla ostruisca il sensore del telecomando sull'unità e di trovarsi entro 7 m e a meno di 30° da ciascun lato. Se più dispositivi Panasonic rispondono, cambiare il codice del telecomando (tenere premuti MUTE e OK per 4 secondi).

Come installare la soundbar a parete?

Fissare i ganci di montaggio a parete inclusi sul retro della soundbar. Avvitare due viti adatte al muro (capacità di carico >30 kg) rispettando la distanza di 53 mm. Appendere la soundbar alle viti assicurandosi che sia ben salda. Utilizzare anche il cavo anticaduta incluso fissandolo al muro per maggiore sicurezza.

Quali formati audio sono supportati dal SC-HTB600?

L'unità supporta Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X, DTS-HD Master Audio, LPCM fino a 7.1 canali e molti altri tramite HDMI eARC. Consultare la sezione specifiche per l'elenco completo.

Come aggiornare il firmware?

Scaricare l'ultima versione del firmware dal sito https://panasonic.jp/support/global/cs.audio/ e copiarla su una chiavetta USB FAT32. Spegnere l'unità, collegare la chiavetta, quindi riaccendere. Nel menu di configurazione, selezionare FW UPDATE poi YES. Non scollegare l'alimentazione durante l'aggiornamento (visualizzazione UPG o XX%). L'unità si riavvia automaticamente.

Cosa significa il codice di errore F61?

Il codice F61 indica un problema con l'amplificatore. Scollegare immediatamente il cavo di alimentazione e contattare il rivenditore. Non tentare di riparare da soli.

MANUALE UTENTE SCHTB600 PANASONIC

Istruzioni per l'uso

Istruzioni per l'uso

La ringraziamo per aver acquistato questo prodotto.

Per ottenere le prestazioni migliori e per la sicurezza, leggere attentamente queste istruzioni.

Conservare questo manuale per future consultazioni.

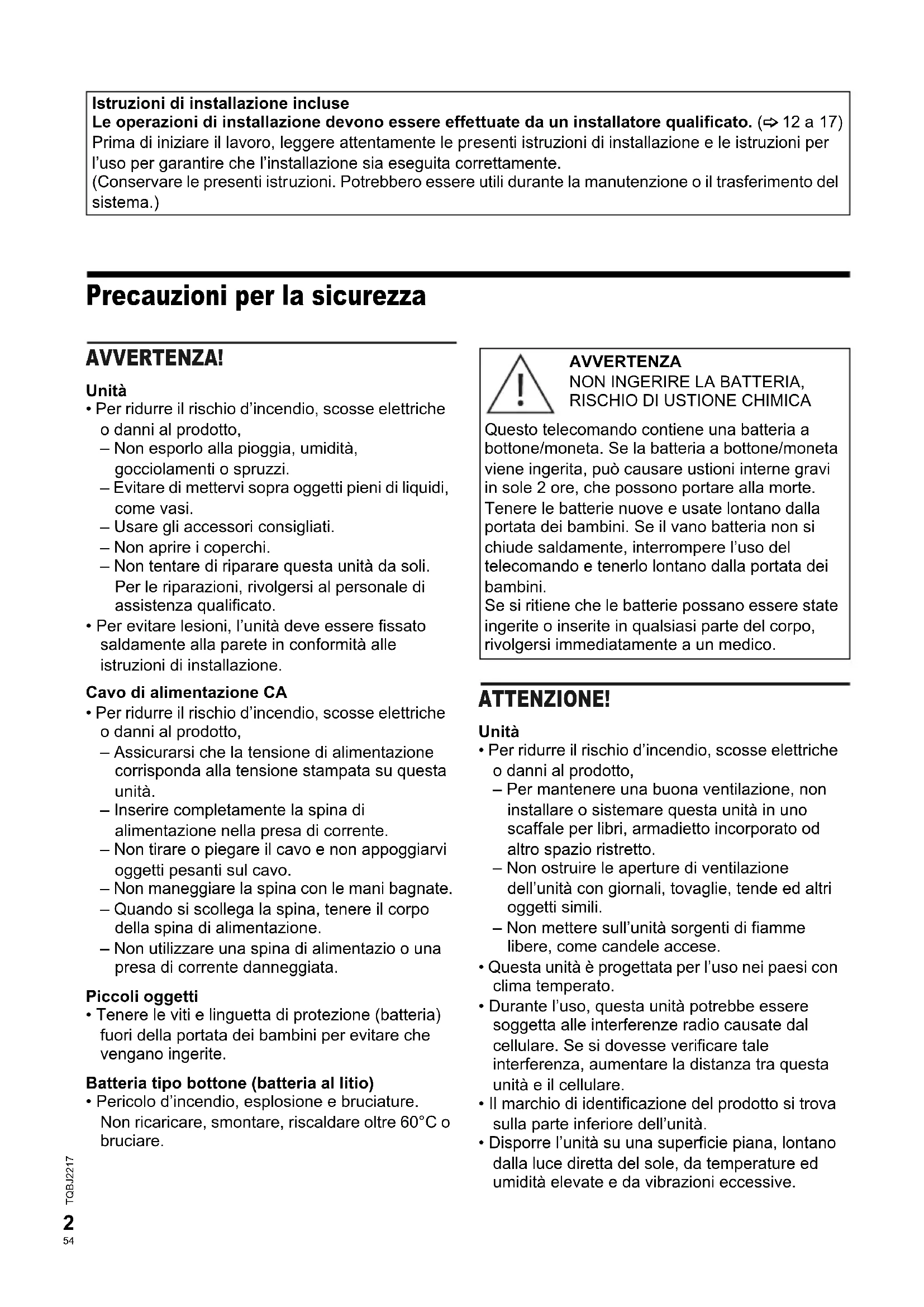

Istruzioni di installazione incluse

Le operazioni di installazione devono essere effettuate da un installatore qualificato. (Vedere da pagina 12 a 17)

Prima di iniziare il lavoro, leggere attentamente le presenti istruzioni di installazione e le istruzioni per l'uso per garantire che l'installazione sia eseguita correttamente.

Conservare le presenti istruzioni. Potrebbero essere utili durante la manutenzione o il trasferimento del sistema.

Precauzioni per la sicurezza

AVVERTENZA!

Unità

• Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto, non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.
• Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.
• Usare gli accessori consigliati. Non aprire i coperchi.
• Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.
• Per evitare lesioni, l'unità deve essere fissata saldamente alla parete in conformità alle istruzioni di installazione.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,
• Assicurarsi che la tensione di alimentazione corrisponda alla tensione stampata su questa unità.
• Inserire completamente la spina di alimentazione nella presa di corrente.
• Non tirare o piegare il cavo e non appoggiarvi oggetti pesanti sul cavo.
• Non maneggiare la spina con le mani bagnate.
• Quando si scollega la spina, tenere il corpo della spina di alimentazione.
• Non utilizzare una spina di alimentazione o una presa di corrente danneggiata.

Piccoli oggetti

• Tenere le viti e la linguetta di protezione (batteria) fuori della portata dei bambini per evitare che vengano ingerite.

Batteria tipo bottone (batteria al litio)

• Pericolo d'incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare o bruciare.

AVVERTENZA

NON INGERIRE LA BATTERIA, RISCHIO DI USTIONE CHIMICA

Questo telecomando contiene una batteria a bottone/moneta. Se la batteria a bottone/moneta viene ingerita, può causare ustioni interne gravi in sole 2 ore, che possono portare alla morte.

Tenere le batterie nuove e usate lontano dalla portata dei bambini. Se il vano batteria non si chiude saldamente, interrompere l'uso del telecomando e tenerlo lontano dalla portata dei bambini.

Se si ritiene che le batterie possano essere state ingerite o inserite in qualsiasi parte del corpo, rivolgersi immediatamente a un medico.

ATTENZIONE!

Unità

• Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato o altro spazio ristretto. Non ostruire le aperture di ventilazione dell'unità con giornali, tovaglie, tende ed altri oggetti simili. Non mettere sull'unità sorgenti di fiamme libere, come candele accese.
• Questa unità è progettata per l'uso nei paesi con clima temperato.
• Durante l'uso, questa unità potrebbe essere soggetta a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Il marchio di identificazione del prodotto si trova sulla parte inferiore dell'unità.
• Disporre l'unità su una superficie piana, lontano dalla luce diretta del sole, da temperature ed umidità elevate e da vibrazioni eccessive.
• Il sistema potrebbe riscaldarsi dopo un uso prolungato. Ciò è normale. Non occorre preoccuparsi.

Cavo di alimentazione CA

• La spina di alimentazione è il dispositivo di interruzione. Installare l'unità in modo che la spina di alimentazione possa essere scollegata immediatamente dalla presa di corrente.

Batteria tipo bottone (batteria al litio)

• Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.
• Durante lo smaltimento delle batterie, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento. Non riscaldare o esporre alle fiamme.
• Non lasciare la (le) batteria(e) in un'automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolungato.
• Inserire con le polarità allineate.
• Rimuovere la batteria se non si intende utilizzare il telecomando per un periodo di tempo prolungato. Conservare in un luogo fresco e al buio.

I simboli su questo prodotto (inclusi gli accessori) rappresentano quanto segue:

CA

Apparecchiatura Classe II (la struttura del prodotto presenta doppio isolamento.)

ON

Standby

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti essenziali e alle altre disposizioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti RE dal nostro server DoC:

http://www.ptc.panasonic.eu

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic

Testing Centre, Winsbergring 15, 22525 Amburgo, Germania

Tipo di wireless	Banda di frequenza	Potenza massima (dBm e.i.r.p.)
Bluetooth®(unità principale)	2402 - 2480 MHz	HTB400 2 d B m HTB600 10 dBm
HTB600 Sistema wireless a 2,4 GHz (unità principale e subwoofer attivo)	2404 - 2476 MHz	8 dBm

Indice

Precauzioni per la sicurezza 2

Elementi in dotazione 4

Panoramica dei comandi 5

Collegamenti 8

Sistemazione 12

Collegamenti wireless 18

Controllo di base 19

Menu audio 19

Menu di impostazione 20

Aggiornamenti firmware 21

HDMI CEC 21

Risoluzione dei problemi 22

Cura dell'unità 24

Dati tecnici 25

Riferimenti 27

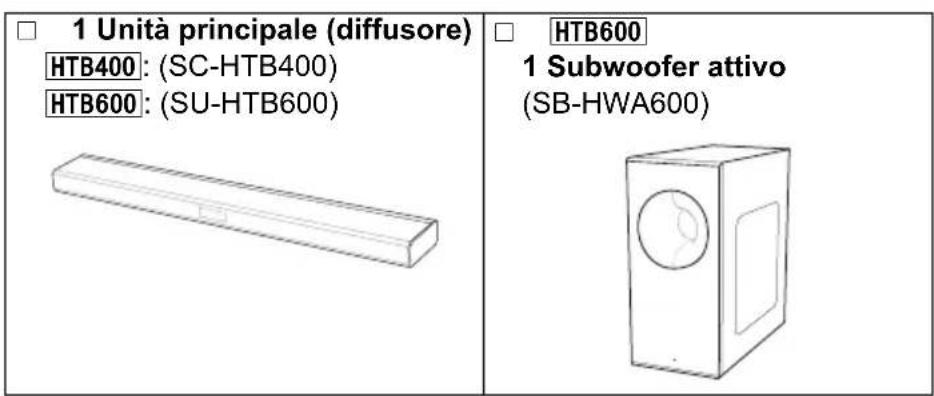

Elementi in dotazione

Questo problema

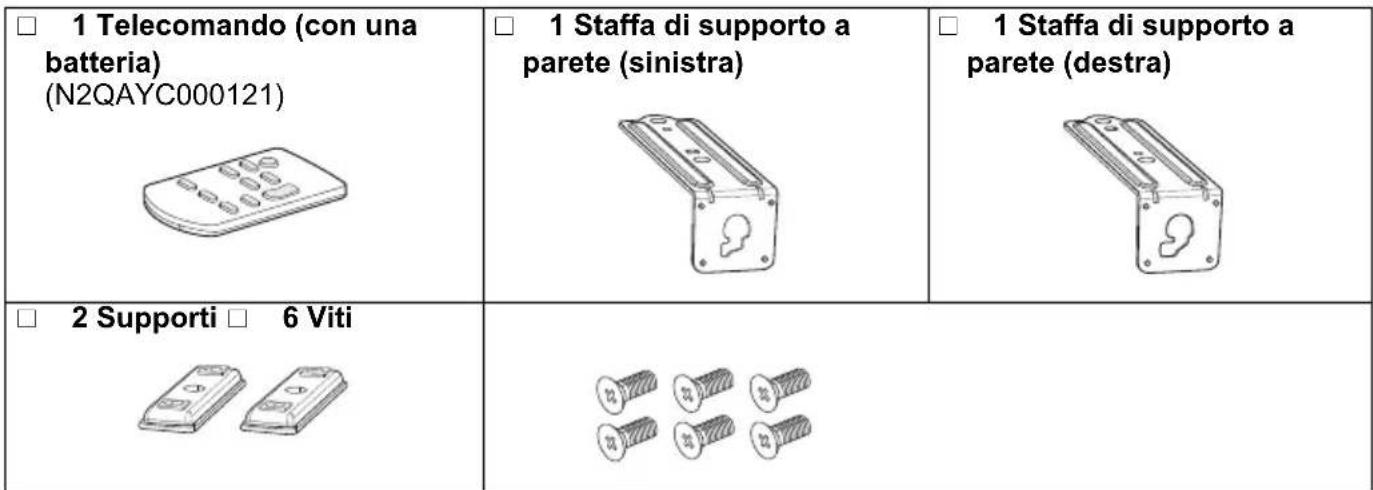

Accessori

Controllare e identificare gli accessori in dotazione.

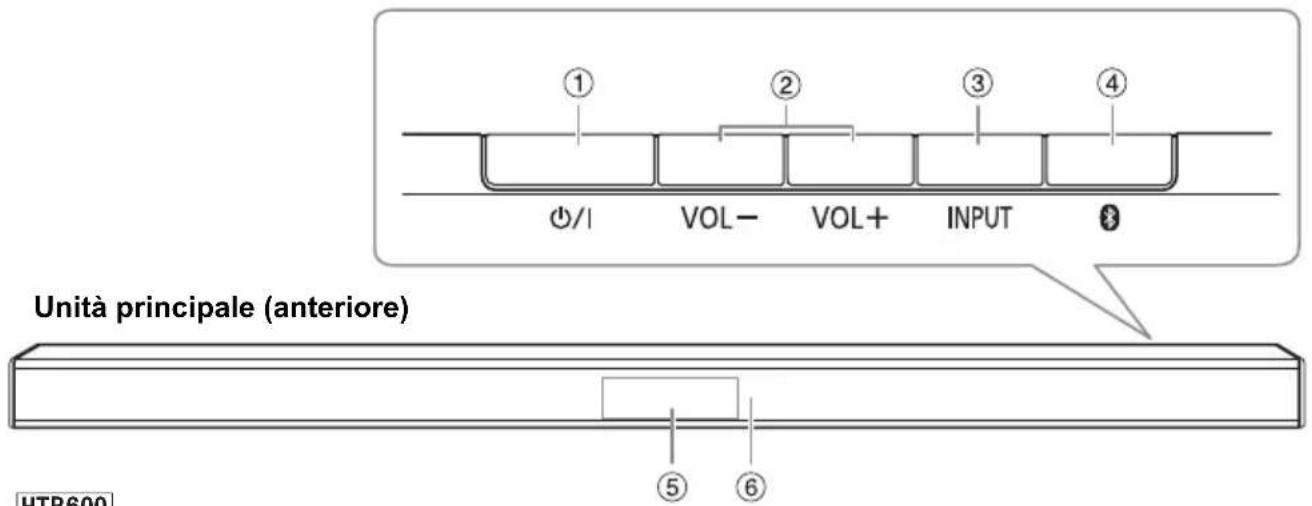

Panorama dei comandi

Eseguire le procedure con il telecomando. È inoltre possibile utilizzare i pulsanti dell'unità principale, qualora siano uguali.

① Interruttore di attesa/accensione [① / 1] Premerlo per disporre l'apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparecchio continua a consumare una piccola quantità di corrente. ② Regolare il livello del volume (⇒ 19) ③ Selezione sorgente di ingresso

④ Seleziona il dispositivo Bluetooth come sorgente (⇒ 18) Per avviare l'associazione Bluetooth, tenere premuto [ ] ⑤ Pannello del display

⑥ Sensore del telecomando

Puntare il telecomando verso il sensore del telecomando, lontano da ostacoli e entro il raggio di azione.

Distanza: Entro circa 7 m Angolazione: Circa 20° in alto e in basso, 30° a sinistra e a destra

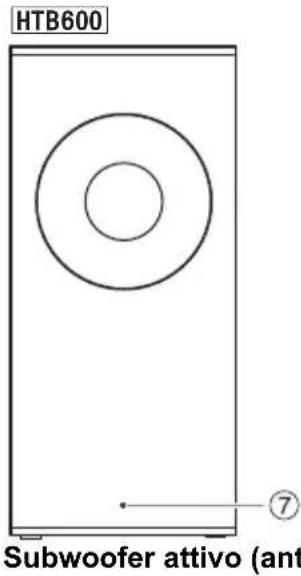

⑦ [HTB600]

Indicatore WIRELESS LINK (⇒ 18)

Nota:

• Non posizionare oggetti davanti a questo sistema. Non posizionare oggetti sopra l'unità principale. Non ostruire la superficie superiore dell'unità principale per garantire una corretta ventilazione.
• Rimuovere periodicamente polvere e sporcizia da qualsiasi schema. (⇔ 24)

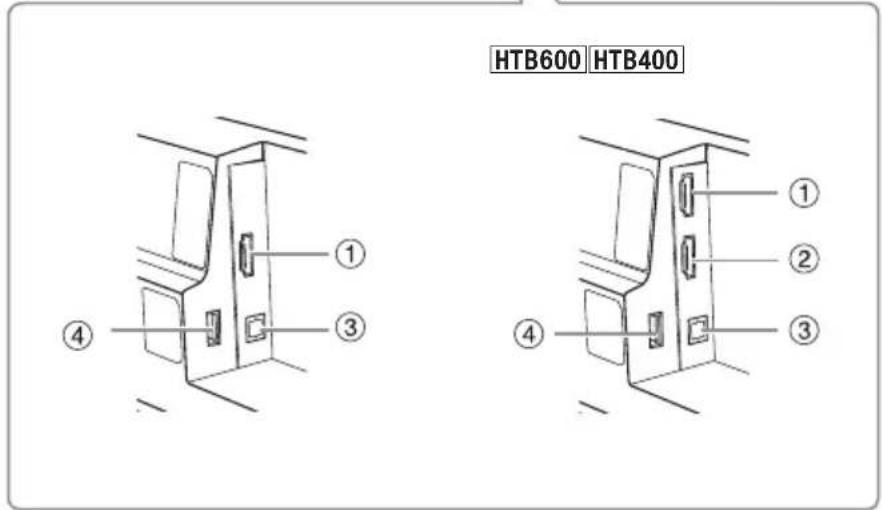

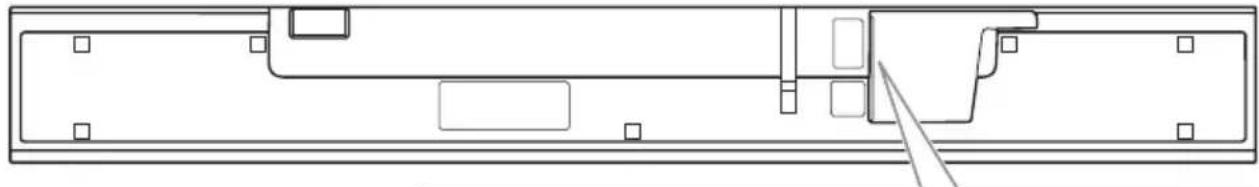

Unità principale (inferiore)

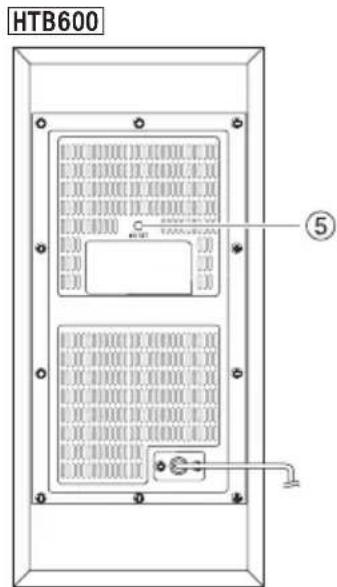

Subwoofer attivo (posteriore)

① HTB400 Terminale HDMI TV (ARC) (compatible ARC) (⇒ 8) HTB600 Terminale HDMI AV IN (⇒ 10) ② HTB600 Terminale HDMI AV OUT (TV (eARC/ARC)) (compatible eARC/ARC) (⇒ 8 a 10) ③ Terminale OPTICAL DIGITAL AUDIO IN (⇒ 9) ④ Porta USB (Per aggiornamento firmware) (⇒ 21) ⑤ HTB600 Pulsante I/D SET

Per impostazione predefinita, l'unità principale è associata al subwoofer attivo. Pertanto, questo pulsante viene utilizzato solo quando è necessario associare nuovamente l'unità principale e il subwoofer attivo. (⇒ 23)

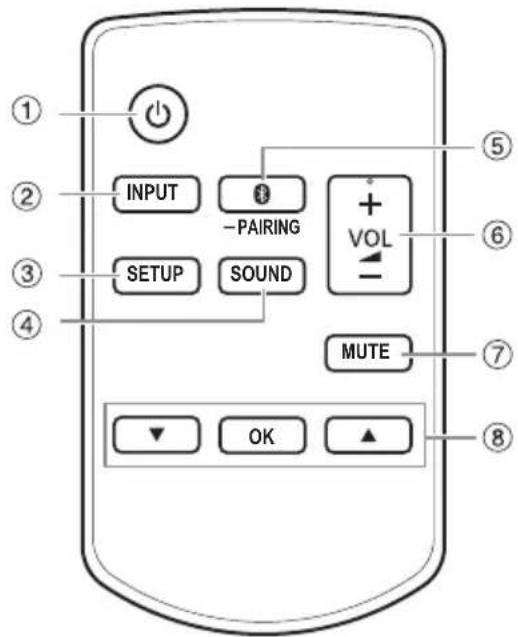

Telecomando

① Attivare o disattivare l'unità principale ② Selezione sorgente di ingresso HTB400 TVBT HTB600 TVBT HDMI

③ Seleziona il menu di impostazione (⇒ 20) ④ Seleziona la modalità audio (⇒ 19) ⑤ Seleziona il dispositivo Bluetooth® come sorgente (⇒ 18)

Per avviare l'associazione Bluetooth®, tenere premuto [AIRING].

⑥ Regolare il livello del volume (⇒ 19) ⑦ Disattivare l'audio (⇒ 19) ⑧ Selezionare e confermare opzione

Preparazione del telecomando

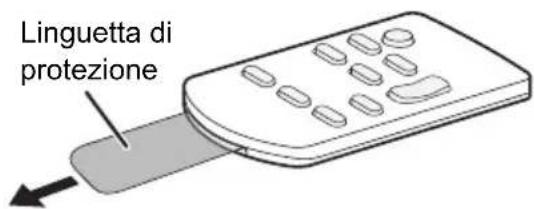

Prima del primo utilizzo

Rimuovere la linguetta di protezione.

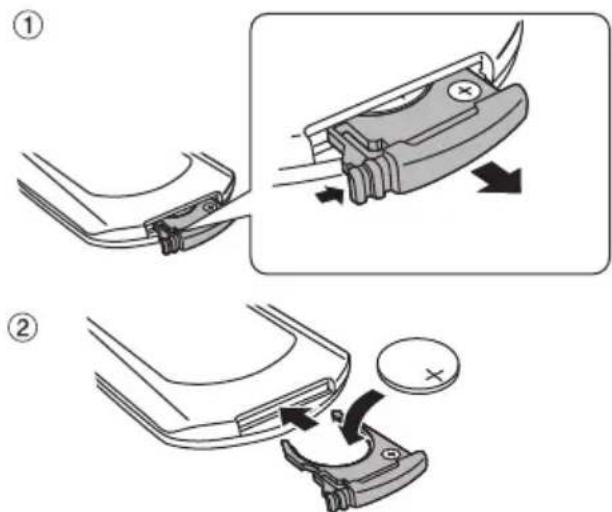

Sostituzione della batteria

Sostituire con una nuova batteria (CR2025 batteria al litio).

Inserire una nuova batteria con il lato (+) rivolto in alto.

Attenzione!

Evitare l'utilizzo nelle seguenti condizioni

• Temperature elevate o rigide estreme durante utilizzo, conservazione o trasporto.
• Sostituzione della batteria con un tipo non corretto.
• Smaltimento della batteria in fiamme o forno caldo, oppure rottura meccanica o apertura della batteria, che può causare un'esplosione.
• Temperature molto elevate e/o pressione atmosferica molto bassa che possono causare un'esplosione o la perdita di liquido o gas infiammabile.

Collegamenti

Spegnere tutti gli apparecchi prima del collegamento.

I componenti e i cavi sono venduti separatamente.

Collegare il cavo di alimentazione CA solo dopo aver completato tutte le altre connessioni.

Quando ci si collega ad apparecchiature compatibili 4K e televisori 4K Ultra HD, utilizzare cavi HDMI ad alta velocità che supportano una larghezza di banda di 18 Gbps.

Collegamento del televisore

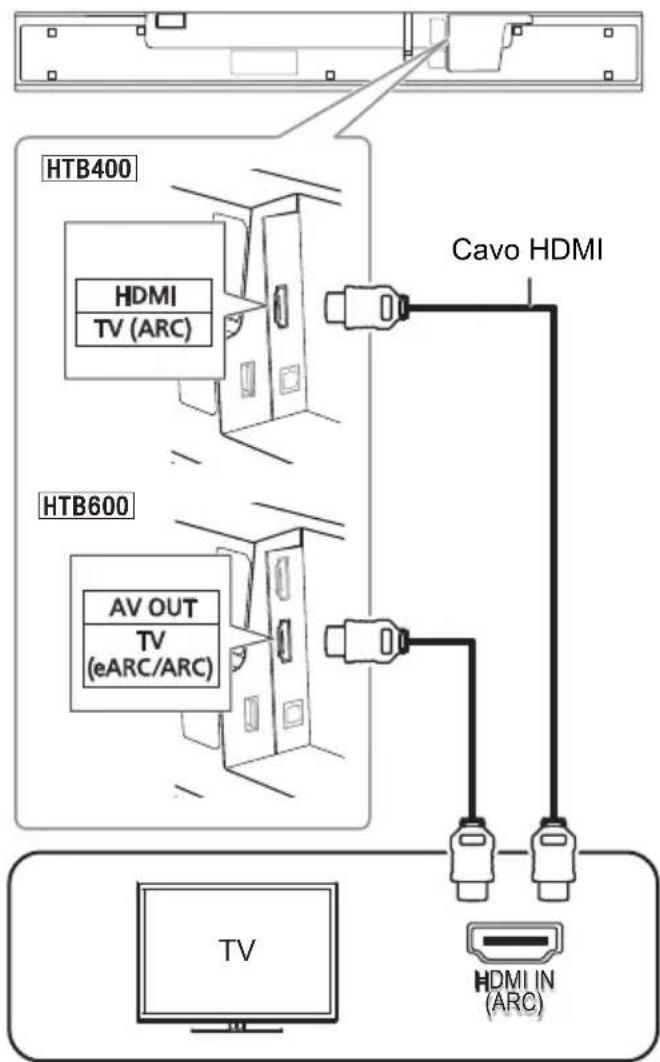

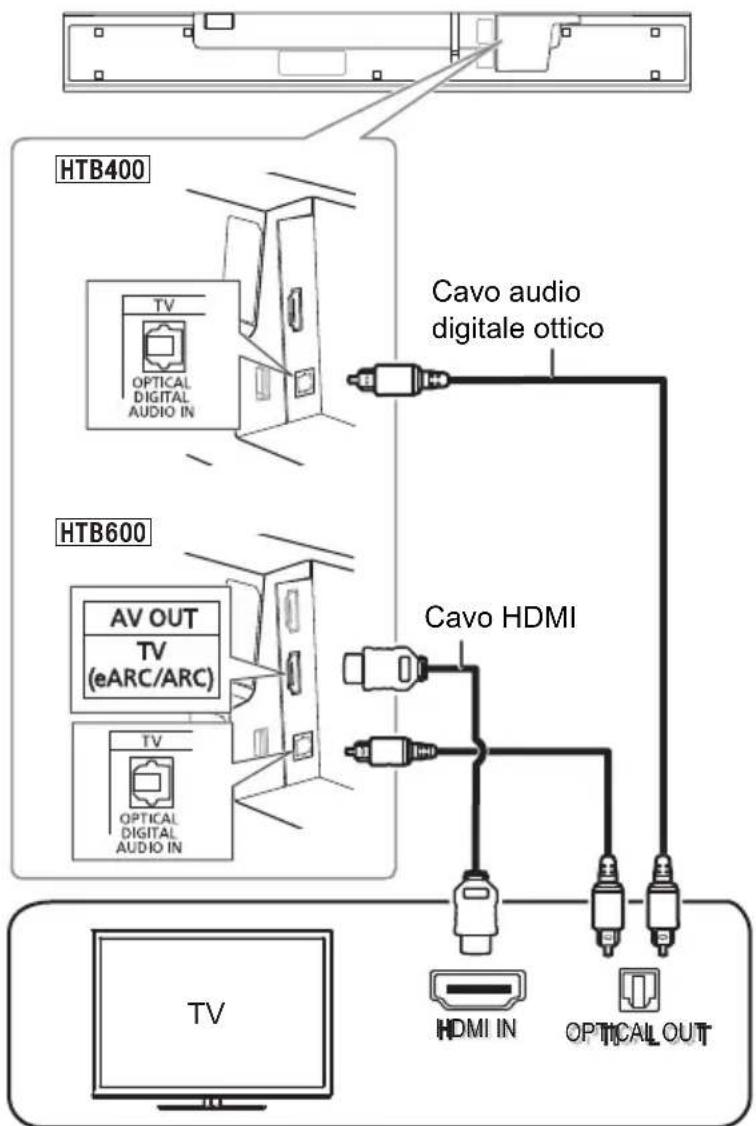

Collegare un televisore compatibile ARC o eARC

Collegare ad un terminale compatibile ARC o eARC del televisore con un cavo HDMI ad alta velocità compatibile ARC o eARC.

ARC è una funzione HDMI che consente di ascoltare l'audio e guardare immagini TV con un cavo HDMI; il cavo audio digitale a fibre ottiche solitamente necessario per ascoltare il suono emesso da un televisore non serve più.

Questo sistema supporta eARC, che consente l'invio di audio di qualità superiore dal televisore compatibile eARC a questo sistema.

Quando si collega il cavo audio digitale ottico, osservare l'orientamento e inserire correttamente la punta nel terminale.

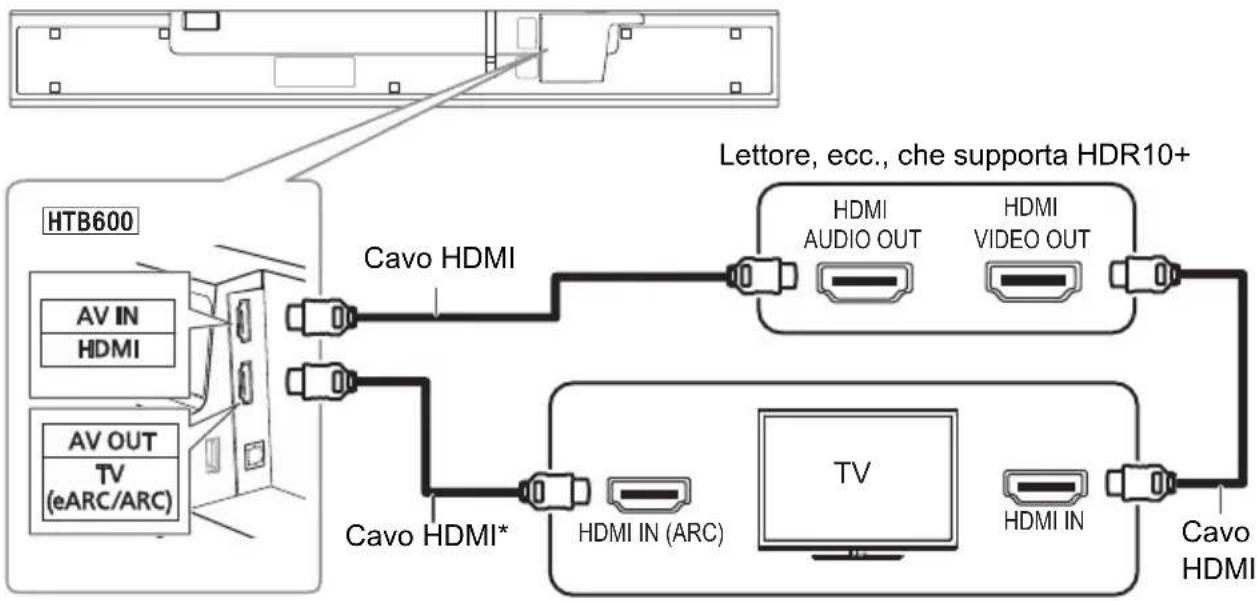

Collegamento con lettori, ecc., che supportano HDR10+ HTB600

Questo sistema non supporta HDR10+. Quando si effettua il collegamento a un lettore, televisore, ecc. che supporta HDR10+, utilizzare il seguente collegamento.

• Assicurarsi di collegare il cavo HDMI ai terminali compatibili eARC/ARC.

Nota:

• Il nome del terminale potrebbe essere diverso a seconda del dispositivo che supporta HDR10+. Per i dettagli, consultare le istruzioni per il dispositivo con supporto.
• Se si collega questo sistema e non si riesce a visualizzare Netflix, utilizzare il collegamento precedente.

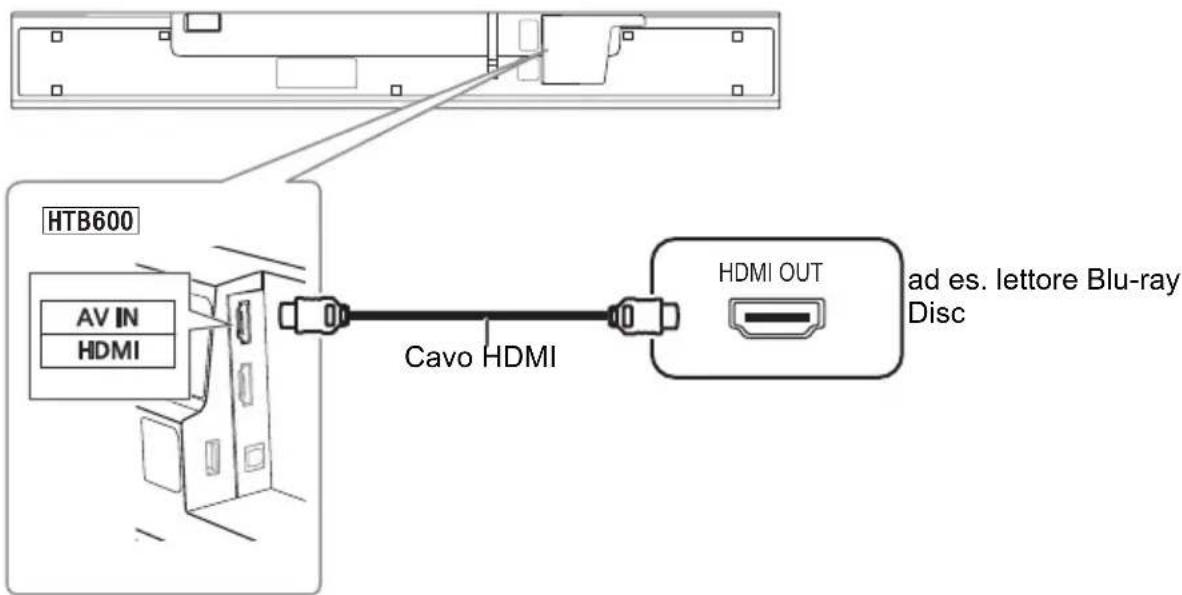

Collegamento da un dispositivo compatibile HDMI HTB600

È possibile convogliare il segnale audio dal lettore Blu-ray Disc collegato, dal lettore DVD, dal decoder, ecc. a questo sistema.

Nota:

• Consultare le istruzioni per l'uso del dispositivo HDMI compatibile collegato per le impostazioni necessarie per l'emissione dei segnali video e audio.
• Questo sistema supporta formati video HDR come HDR10, HLG e Dolby Vision.

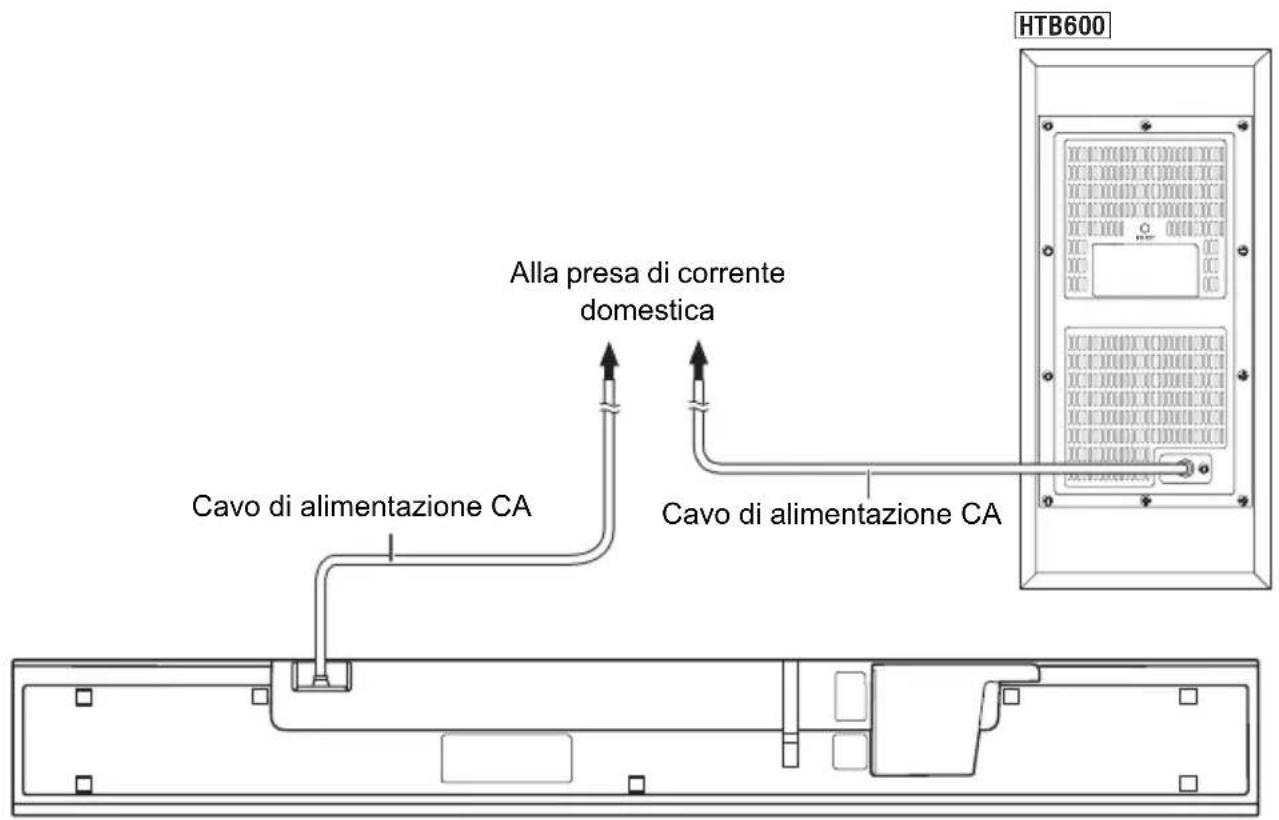

Collegamento del cavo di alimentazione CA

Risparmio di energia

Il sistema consuma poca corrente in modalità di attesa. Scollegare l'alimentazione se non si utilizza il sistema.

L'unità principale passa automaticamente alla modalità standby quando non viene immesso alcun segnale e non viene eseguita una operazione per circa 20 minuti. Fare riferimento alla categoria 20 "AUTO OFF" per disattivare questa funzione.

Nota:

Il subwoofer attivo si trova nella condizione di attesa quando si collega il cavo di alimentazione CA. Il circuito primario è sempre "sotto tensione" per tutto il tempo che l'adattatore c.a. rimane collegato ad una presa di corrente.

Sistemazione

Precauzioni per la sicurezza

È necessaria un'installazione professionale.

L'installazione deve essere effettuata esclusivamente da un installatore qualificato. PANASONIC DECLINA EVENTUALI DANNI MATERIALI E/O LESIONI GRAVI, COMPRESO IL DECESSO, DERIVANTI DA ERRATA INSTALLAZIONE O UTILIZZO NON CORRETTO.

• Assicurarsi di installare l'unità principale come indicato nelle istruzioni per l'uso.
• Fissare impiegando una tecnica adatta alla struttura e ai materiali del luogo di installazione.

Attenzione

• Questo sistema deve essere utilizzato esclusivamente come indicato nelle presenti istruzioni. Il mancato rispetto di quanto sopra potrebbe portare a danni all'amplificatore e/o al diffusore, e potrebbe creare un pericolo di incendio. In caso di danni o se si riscontrano mutamenti improvvisi nelle prestazioni, rivolgersi a un tecnico qualificato. Non provare a fissare l'unità principale a una parete utilizzando metodi diversi da quelli indicati nel presente manuale.

Nota:

Non tenere l'unità principale con una mano per evitare lesioni, l'unità principale potrebbe cadere durante il trasporto. - Per evitare danni o graffiti, sistemare in terra un panno morbido ed effettuare il montaggio su di esso. - Non riporre il sistema in un armadietto in metallo. - Allontanare gli oggetti magnetizzati. Schede magnetizzate, orologi, ecc., possono danneggiarsi se sono troppo vicini al sistema.

HTB600

• Posizionare il subwoofer attivo a pochi metri dall'unità principale e in posizione orizzontale con il pannello superiore rivolto verso l'alto.
• A seconda della posizione del subwoofer attivo, l'effetto potrebbe variare.

Un posizionamento dei diffusori troppo vicino alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con tende spesse.

È possibile cambiare la posizione del subwoofer attivo o regolare il livello subwoofer (⇒ 19) per un effetto ottimale.

Durante il trasporto del subwoofer attivo HTB600

Non tenere il subwoofer attivo da queste aperture.

I componenti interni potrebbero essere danneggiati.

Tenere sempre il subwoofer attivo dalla parte inferiore quando lo si sposta.

Interfaccia wireless

Potrebbero verificarsi interferenze se si utilizzano dispositivi (LAN wireless, forni a microonde, telefoni cordless, ecc.) che utilizzano la banda di frequenza a 2,4 GHz, causando alcuni problemi di comunicazione (il suono si interrompe, il suono salta, c'è molto rumore, ecc.).

In tal caso, separare le altre apparecchiature elettroniche dall'unità principale e dal subwoofer attivo in modo che non si verifichino interferenze.

Posizionamento dell'unità principale su uno scaffale o un tavolo

Accessori supplementari richiesti (disponibili in commercio)

Cavo anticaduta (x2) Viti ad occhiello (per fissare il cavo anticaduta) (x2)

Nota:

• Utilizzare viti disponibili in commercio in grado di supportare almeno 30 kg.
• Utilizzare un cavo in grado di supportare almeno 30 kg (con un diametro di circa 1,5 mm).

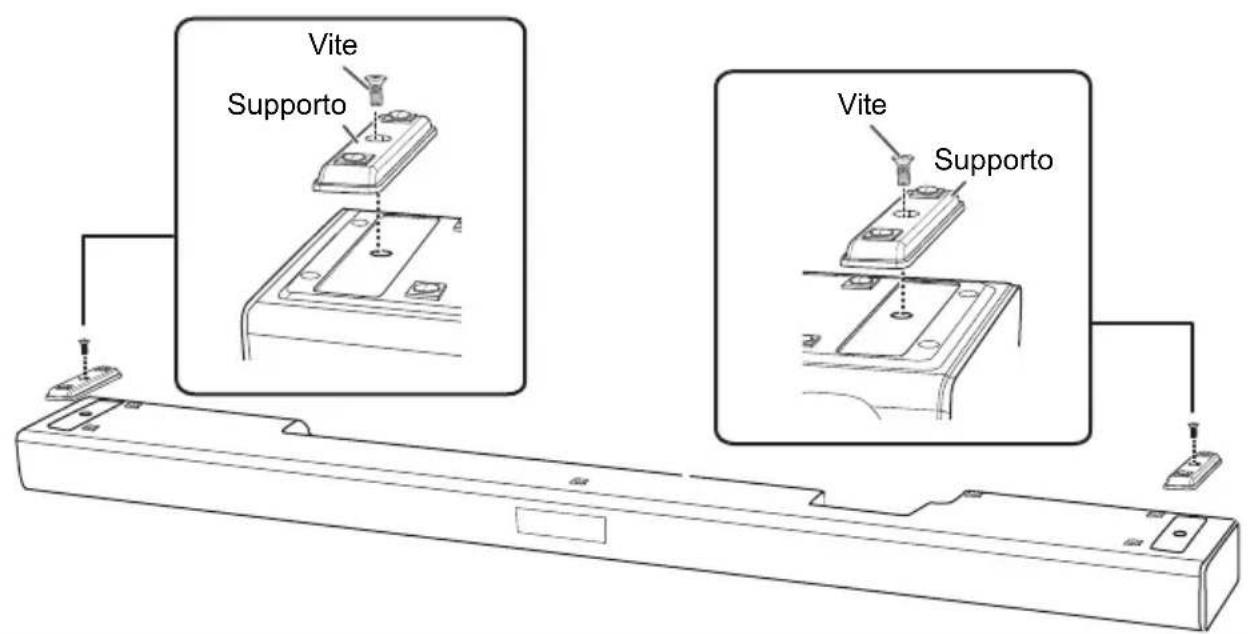

Fissaggio del supporto all'unità principale (opzionale)

È possibile fissare il supporto (in dotazione) all'unità principale per aumentare la distanza sulla parte inferiore dell'unità principale, in modo da poterla posizionare sopra il supporto del televisore compatibile.

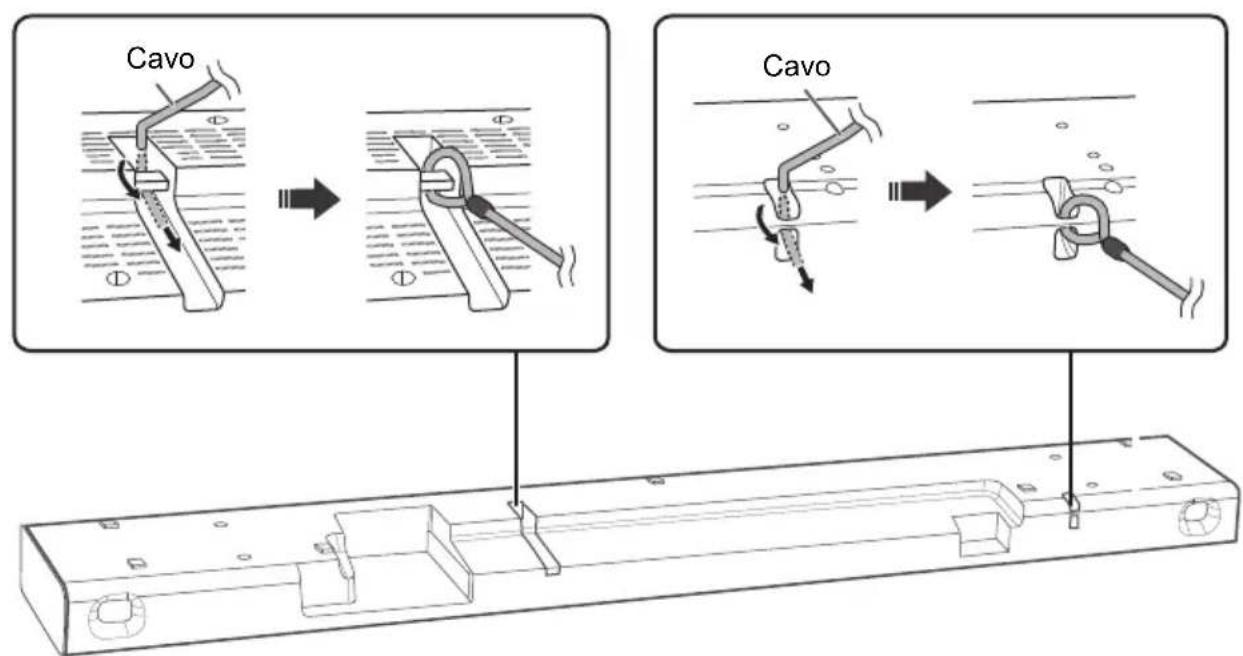

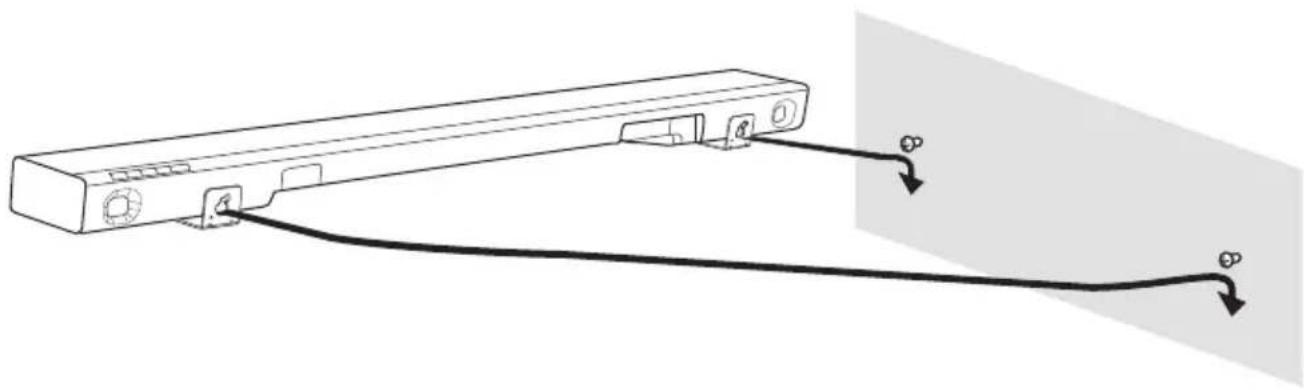

1 Fissare il cavo all'unità principale.

Se non è possibile far passare il cavo attraverso i fori, provare a piegare il cavo, circa 5 mm dall'estremità, a un angolo di 45° (come illustrato sopra).

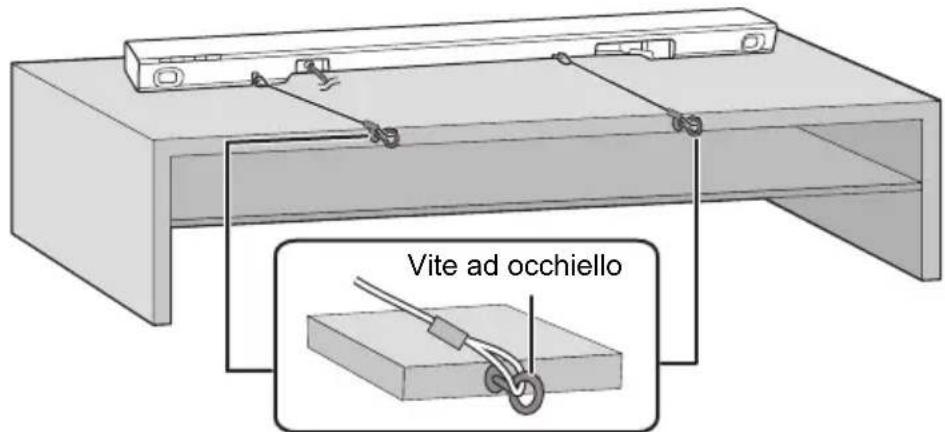

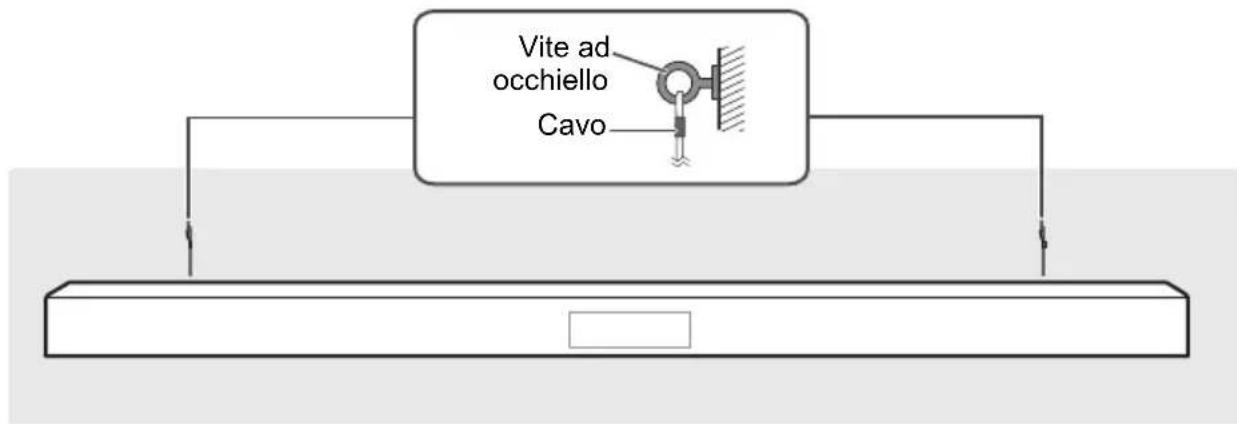

2 Sistemare l'unità principale nella posizione desiderata e fissare il cavo allo scaffale o al pavimento.

Assicurarsi che il gioco del cavo sia minimo.

Non inclinare l'unità principale verso il televisore o la parete.

Fissare la vite ad occhiello nella posizione in grado di supportare altri 30 kg. A seconda del posizionamento dell'unità principale, la posizione di avvittamento della vite ad occhiello potrebbe variare.

Fissaggio dell'unità principale ad una parete

AVVERTENZA:

Per evitare lesioni, l'unità deve essere fissata saldamente alla parete in conformità alle istruzioni di installazione.

L'unità principale può essere montata a parete utilizzando le staffe di supporto a parete in dotazione, ecc. Assicurarsi che la vite utilizzata e la parete siano abbastanza resistenti da supportare il peso di almeno 30 kg.

Le viti e gli altri elementi non sono forniti in dotazione, in quanto il tipo e le dimensioni variano a seconda dell'installazione.

• Fare riferimento al punto 3 per dettagli sulle viti necessarie.
• Assicurarsi di fissare il cavo anticaduta come misura di sicurezza secondaria.

Accessori supplementari richiesti (disponibili in commercio)

Viti per montaggio a parete (x2), Cavo anticaduta (x2), Viti ad occhiello (per fissare il cavo anticaduta) (x2)

Nota:

Utilizzare un cavo in grado di supportare altri 30 kg (con un diametro di circa 1,5 mm).

1 Fissare il cavo all'unità principale.

Eseguire il punto 1 in "Posizionamento dell'unità principale su uno scaffale o un ripiano". (⇒ 13)

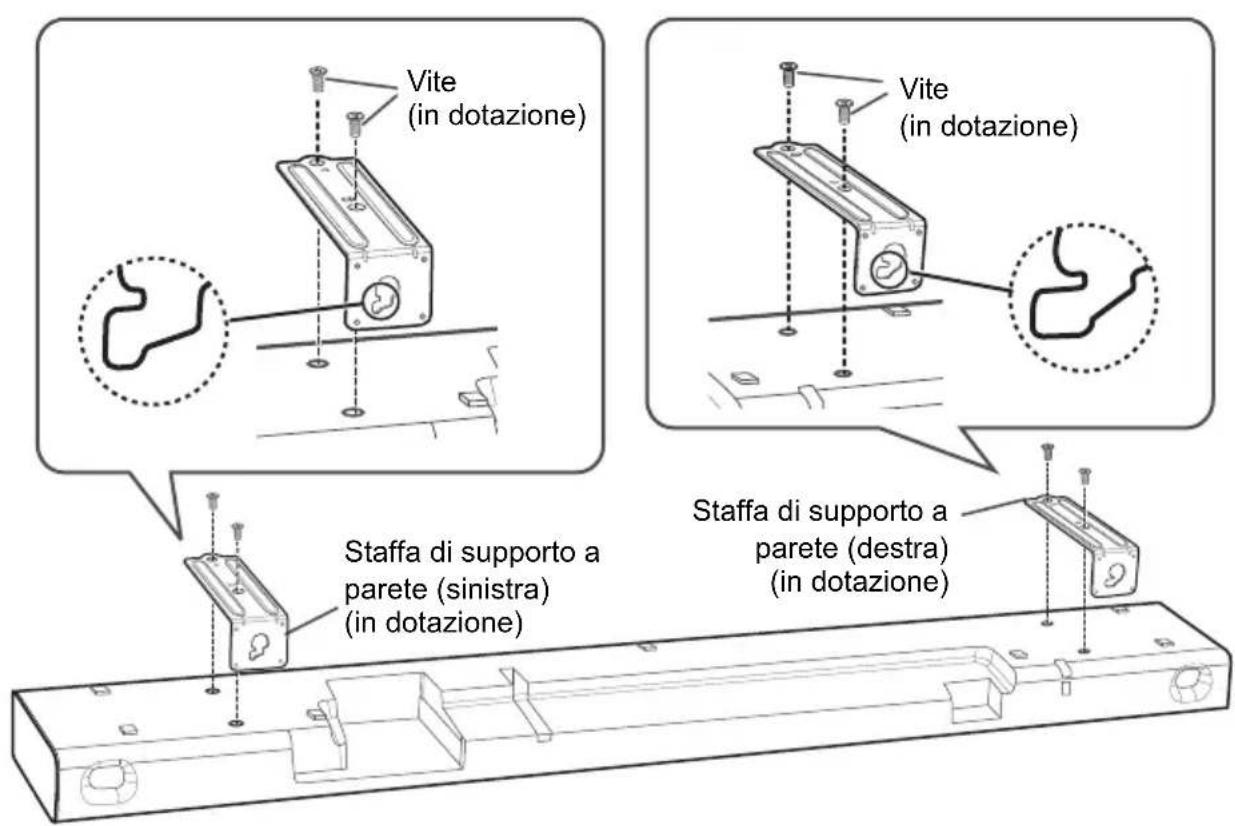

2 Fissare le staffe di supporto a parete all'unità principale.

Nota:

Tenere con cura l'unità principale dopo aver collegato le staffe di supporto a parete. Per evitare danni o graffi, rimuovere le staffe di supporto a parete se si desidera posizionare l'unità principale su uno scaffale o un ripiano.

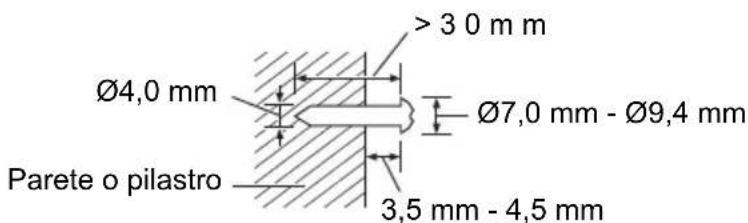

3 Inserire le viti nella parete.

Utilizzare le misure indicate per identificare le posizioni di avvitamento sulla parete. - Lasciare uno spazio di almeno 100 mm sopra l'unità principale per garantire abbastanza spazio per il montaggio dell'unità principale. Assicurarsi di utilizzare una livella per garantire che entrambi i fori di montaggio siano a livello tra di loro.

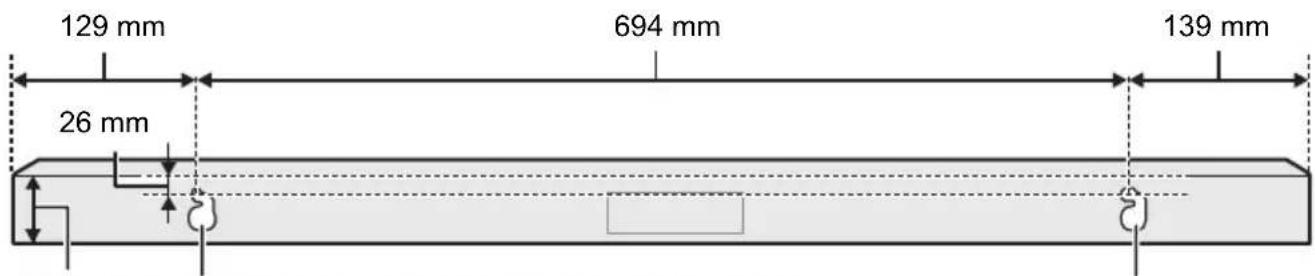

Vista frontale (immagine semi-trasparente)

53 mm Foro di montaggio a parete Foro di montaggio a parete

4 Fissare saldamente l'unità principale alle viti.

SI NO
Spostare il diffusore in modo che la vite sia in这对于a posizione.	In这对于a posizione è probabile che il diffusore possa cadere se spostato a sinistra o a destra.

5 Fissare il cavo alla parete.

Assicurarsi che il gioco del cavo sia minimo.

Collegamenti wireless

Connessione wireless del subwoofer attivo HTB600

Preparativi

Accendere l'unità principale.

Verificare che la connessione wireless sia attivata.

Indicatore WIRELESS LINK

Attivato: La connessione wireless è attivata.

Disattivato: La connessione wireless non è attivata.

Lampeggiante: Il subwoofer attivo tenta di attivare la connessione wireless con l'unità principale.

Nota:

• La connessione wireless è attivata quando l'unità principale e il subwoofer attivo sono accesi.
• Il tasto ID SET viene utilizzato solo quando l'unità principale non è associata al subwoofer attivo. (⇒ 23)

Connessione Bluetooth®

È possibile connettersi e riprodurre un dispositivo audio in modalità wireless tramite Bluetooth®.

Preparativi

• Accendere l'unità principale.
• Attivare la funzione Bluetooth® del dispositivo e avvicinarlo al sistema.
• Per i dettagli, leggere le istruzioni per l'uso del dispositivo.

Associazione di un dispositivo

Preparativi

Se il sistema è collegato ad un dispositivo Bluetooth®, scollegarlo (⇒ di seguito).

1 Premere [BAIRING]. Se viene visualizzato "PAIR", procedere al punto 3. 2 Tenere premuto [BAIRING] finché non viene visualizzato "PAIR". 3 Selezionare "SC-HTB400" o "SC-HTB600" dal menu Bluetooth® del dispositivo.

L'indirizzo MAC (ad esempio, 6C:5A:B5:B3:1D:0F) potrebbe essere visualizzato prima di "SC-HTB400" o "SC-HTB600".

Se viene richiesta la passkey, digitare "0000" o "1234".

Viene visualizzato il nome del dispositivo collegato per alcuni secondi.

Nota:

È possibile associare fino a 8 dispositivi con questo sistema. Se si associa un 9° dispositivo, il dispositivo non utilizzato per un periodo di tempo superiore viene sostituito.

Collegamento di un dispositivo associato

Preparativi

Se il sistema è collegato ad un dispositivo Bluetooth®, scollegarlo (⇒ di seguito).

1 Premere [BAIRING]. 2 Selezionare "SC-HTB400" o "SC-HTB600" dal menu Bluetooth® del dispositivo.

Disconnessione di un dispositivo

Tenere premuto [AIRING] finché non viene visualizzato "PAIR".

Nota:

• Questo sistema può connettersi ad un solo dispositivo per volta.
• Quando si seleziona "BT" come sorgente, il sistema cerca di connettersi automaticamente all'ultimo dispositivo collegato.
• Il dispositivo Bluetooth ® viene disconnesso quando si seleziona un'altra sorgente.

Controllo di base

Preparativi

Accendere il televisore e/o il dispositivo collegato.

1 Premere [ ] per accendere il sistema. 2 Premere ripetutamente [INPUT] per selezionare la sorgente.

HTB400

TVBT

HTB600

In alternativa, premere [AIRING] per selezionare il dispositivo Bluetooth® come sorgente.

Quando si seleziona "BT" come sorgente

Selezionare Anythingo. uscita dal menu del dispositivo collegato.

Quando si seleziona "TV" o "HDMI" come sorgente

Modificare l'ingresso sul televisore con quello a cui è collegata questa unità, quando avviare la riproduzione sul dispositivo collegato a questa unità.

Regolazione del volume del sistema

Premere [+VOL - ]

Gamma del volume: 0 a 100 (MAX)

Per togliere il volume

Premere [MUTE].

Viene visualizzato e lampeggia "MUTE".

Per annullare, premere di nuovo [MUTE] o regolare il volume.

Menu audio

1 Premere ripetutamente [SOUND] per selezionare l'effetto sonoro, quindi premere [OK]. È inoltre possibile premere ripetutamente [▲] o [▼] per selezionare la voce di impostazione. 2 Premere ripetutamente [▲] o [▼] per selezionare l'impostazione desiderata, quindi premere [OK].

Sound

Selezionare la modalità audio in base al programma televisivo e all'apparecchiatura collegata.

Modalità audio
STANDARD(predefinito)	È particolaremente adatto per film drammatici e spettacoli comici.
MUSIC Migliorare	are il suono di strumenti e brani musicali.
CINEMA Produce	uce un suono tridimensionale univoco per film.
NEWS Migliorare	la voce per notizie e commenti sportivi.
VOICE Migliora	la chiarezza quando si ascolta la voce umana.

SW LEVEL

Regola il livello subwoofer.

SW1, SW2, SW3 (predefinito), SW4, SW5

SURROUND

Selezionare un effetto sonoro surround.

HTB400 ON (predefinito), OFF

HTB600 ON, OFF, 3D (predefinito)

Effetto 3D Surround HTB600

Questo sistema non solo spinge il campo sonoro verso sinistra e destra, ma anche verso l'alto per realizzare un effetto sonoro coinvolgente, ad es. impressione dell'effetto surround 3D.

Nota:

L'effetto surround dipende dalla sorgente.

BASS BOOST

Attivare o disattivare l'effetto di potenziamento dei bassi.

È possibile usufruire di prestazioni dei bassi migliorate e di un suono più potente.

ON (predefinito), OFF

CLEAR DIALOG

È possibile attivare questo effetto per migliorare la chiarezza del dialogo quando si desidera enfatizzare le voci delle persone, ecc. ON, OFF (predefinito)

Nota:

Se il suono diventa innaturale, selezionare "OFF".

DUAL AUDIO

Imposta la modalità del canale audio preferito quando il sistema riceve due modalità audio.

M1: Principale (predefinito)

M2: Secondario

M1+M2: Principale + Secondario

Nota:

Ciò funziona solo se l'uscita audio del televisore o del lettore è impostata su "Bitstream" e nella sorgente audio è disponibile "Dual Mono".

DRC HTB600

È possibile ascoltare a basso volume e continuare a sentire i dialoghi in modo chiaro.

• Se il suono diventa innaturale, selezionare "OFF".
• Questa funzione è disponibile solo quando la sorgente è un contenuto digitale Dolby o DTS®.

DTS X DIALOG HTB600

È possibile modificare il livello di chiarezza del dialogo quando si desidera enfatizzare le voci delle persone, ecc.

LVL 0 (predefinito), LVL 1 a LVL 6

Nota:

Questa funzione è disponibile solo quando la sorgente è un contenuto DTS:X.

Formato audio

È possibile visualizzare il formato audio attuale.

Tenere premuto [SOUND] per almeno 4 secondi.

Nota:

• Il formato audio viene visualizzato per circa 3 secondi.
• Non viene visualizzato nessun formato audio se "BT" è la sorgente.

Menu di impostazione

1 Premere ripetutamente [SETUP] per selezionare la voce di impostazione, quindi premere [OK]. È inoltre possibile premere ripetutamente [▲] o [▼] per selezionare la voce di impostazione. 2 Premere ripetutamente [▲] o [▼] per selezionare l'impostazione desiderata, quindi premere [OK].

DIM

È possibile ridurre o aumentare il pannello del display sull'unità principale.

BRIGHT (predefinito), DARK, OFF DISPLAY

Nota:

Quando si imposta su "OFF DISPLAY", il pannello del display si spegne e viene visualizzato solo ":"; si accende per qualche secondo quando si esegue un'operazione.

AUTO OFF

L'unità principale si spegne automaticamente se non vi è ingresso audio e non viene utilizzato per 20 ore.

ON (predefinito), OFF

Nota:

Quando rimane solo un minuto prima che la funzione di spegnimento automatico spenga il sistema, sul display viene visualizzato un conto alla rovescia in secondi.

SW PAIR HTB600

Consentire all'unità principale di accedere alla modalità di associazione per associarla con il subwoofer. (⇒ 23)

BT STANDBY HTB400

La funzione si attiva automaticamente sul sistema quando si stabilisce una connessione Bluetooth® da un dispositivo associato.

Se questa funzione è impostata su "ON", il consumo energetico in attesa aumenta.

STANDBY MODE HTB600

La funzione si attiva automaticamente sul sistema quando si stabilisce una connessione Bluetooth® da un dispositivo associato.

Questa funzione consente inoltre il pass-through HDMI dal dispositivo compatibile HDMI (⇒ 10) in modalità di attesa.

ON, OFF (predefinito)

Nota:

Se questa funzione è impostata su "ON", il consumo energetico in attesa aumenta.

FW UPDATE

Consultare "Aggiornamenti firmware" (⇔ di seguito).

VERSION

Mostra la versione firmware.

Nota:

Premere di nuovo [OK] per uscire.

Aggiornamenti firmware

Periodicamente, Panasonic può rilasciare firmware aggiornato per questo sistema per aggiungere o migliorare il funzionamento di una determinata funzione. Questi aggiornamenti sono disponibili gratuitamente.

NON SCOLLEGARE il cavo di

alimentazione CA durante l'aggiornamento del firmware.

Durante la procedura di aggiornamento, non è possibile eseguire altre operazioni.

Preparativi

Scaricare il firmware più recente dal seguente sito web e memorizzarlo su un dispositivo USB per aggiornare il firmware.

https://panasonic.jp/support/global/cs.audio/ (Questo sito è solo in inglese.)

1 Spegnere l'unità principale, quindi collegare il dispositivo USB contenente il firmware più recente all'unità principale. A seconda della forma del dispositivo USB, i cavi collegati ad altri terminali potrebbero ostruire la connessione. In tal caso, scollegare prima i cavi di collegamento attorno al dispositivo USB, quindi ricollegarli. 2 Premere [⌃ /] sull'unità principale per accenderla. 3 Premere ripetutamente [SETUP] per selezionare "FW UPDATE", quindi premere [OK]. 4 Premere ripetutamente [Δ] o [∇] per selezionare "YES?", quindi premere [OK].

NON SCOLLEGARE il cavo di alimentazione CA quando viene visualizzato "UPG" o "□%" sul pannello del display. ("□" indica un numero)

Il sistema si spegne automaticamente al termine dell'aggiornamento, quindi si riaccende.

Nota:

• Non è possibile emettere l'audio da questa unità durante l'aggiornamento del firmware.
• Per guardare la television durante l'aggiornamento, modifica le impostazioni sul televisore in modo che l'audio venga emesso dagli altoparlanti del televisore. Per i dettagli, consultare le istruzioni per l'uso del televisore.

HDMI CEC

Questa unità supporta la funzione "HDMI CEC" (Consumer Electronics Control).

Consultare le istruzioni per l'uso dell'apparecchio collegato per dettagli.

Preparativi

Verificare che sia stato effettuato il collegamento HDMI. (⇒ 8 a 10)

Power on link

Se si accende il televisore, anche l'unità principale si accende automaticamente. (Questa funzione non è disponibile quando BT è la sorgente)

Se si spegne il televisore, anche l'unità principale si spegne automaticamente. (Questa funzione non è disponibile quando BT è la sorgente)

Regolazione del volume

È possibile controllare le impostazioni del volume del sistema utilizzando il pulsante Volume o Mute del telecomando del televisore.

Se la selezione dei diffusori del televisore viene modificata sui diffusori del televisore, i diffusori dell'unità principale vengono silenziati. La disattivazione dell'audio viene annullata selezionando nuovamente i diffusori dell'unità principale.

Cambio dei diffusori

Quando si accende l'unità principale, i diffusori del televisore vengono selezionati automaticamente.

Quando si spegne l'unità principale, vengono automaticamente attivati i diffusori del televisore.

Nota:

Il funzionamento non può essere garantito su tutti gli apparecchi HDMI CEC.

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni.

Problemi comuni

Assenza di corrente

• Dopo aver collegato il cavo di alimentazione CA, attendere circa 10 secondi prima di accendere l'unità principale.
• Scollegare il cavo di alimentazione CA per 10 secondi prima di ricollegarlo.
• Dopo aver acceso l'unità principale, se la si spegne immediatamente, scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.
• Se l'unità principale non si accende quando si accende il televisore (HDMI CEC), accendere manualmente l'unità principale.

Non è possibile effettuare alcuna operazione con il telecomando.

• Prima di utilizzare il telecomando per la prima volta, rimuovere la linguetta di protezione. (⇒ 7)
• Verificare che la batteria sia installata correttamente. (⇒ 7)
• La batteria è in esaurimento. Sostituirla con una nuova. (→ 7)
• Impostare di nuovo il codice del telecomando dopo aver sostituito la batteria. (⇒ 24)
• Utilizzare il telecomando entro il raggio d'azione corretto. (⇔ 5)

Il sistema viene automaticamente commutato in modalità di attesa.

• La funzione "AUTO OFF" è attiva.

Il sistema passa automaticamente alla modalità standby se non viene immesso alcun segnale e non viene eseguita alcuna operazione per circa 20 minuti. Fare riferimento a pagina 20 per disattivare questa funzione.

Bluetooth®

Non è possibile effettuare l'associazione.

• Verificare le condizioni del dispositivo Bluetooth®.
• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.

Non è possibile connettere il dispositivo.

• L'associazione del dispositivo non è stata completata. Effettuare di nuovo l'associazione.
• L'associazione del dispositivo è stata sostituita. Effettuare di nuovo l'associazione.
• Questo sistema potrebbe non connettersi ad un altro dispositivo. Scollegare l'altro dispositivo e cercare di collegare di nuovo il dispositivo.
• Il sistema potrebbe presentare anomalie. Spegnere e riaccendere il sistema.

Il dispositivo è connesso, ma non è possibile sentire l'audio dal sistema.

• Per alcuni dispositivi Bluetooth® integrati, è necessario impostare manualmente l'uscita audio su "SC-HTB400" o "SC-HTB600". Per i dettagli, leggere le istruzioni per l'uso del dispositivo.

L'audio dal dispositivo è interrotto.

• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.
• Rimuovere tutti gli ostacoli tra il sistema e il dispositivo.
• Altri dispositivi che usano la banda di frequenza 2,4 GHz (router wireless, forni a microonde, cordless, ecc.) causano interferenze. Avvicinare il dispositivo al sistema e allontanarlo da altri dispositivi.

HDMI

Le operazioni correlate a HDMI CEC non funzionano più correttamente.

• Verificare l'impostazione sui dispositivi connessi.
• Attivare la funzione HDMI CEC sui dispositivi connessi.
• Selezionare il menu HDMI CEC del televisore.
• Se si sono modificati i collegamenti HDMI, si è verificata un'interruzione di corrente o si è scollegato il cavo di alimentazione CA, le operazioni HDMI CEC potrebbero non funzionare correttamente.
• Accendere tutti i dispositivi collegati al televisore con un cavo HDMI, quindi accendere il televisore.
• Disattivare e riattivare le impostazioni HDMI CEC del televisore. Per i dettagli, consultare le istruzioni per l'uso del televisore.
• Se il sistema e il televisore sono collegati con un cavo HDMI, accendere il televisore, scollegare il cavo di alimentazione CA del sistema e ricollegarlo.

HTB600 I primi secondi di audio non possono essere sentiti quando si utilizza il collegamento HDMI.

• Ciò si verifica durante la riproduzione di un capitolo DVD-Video. Modificare l'impostazione di uscita audio digitale sul dispositivo connesso da "Bitstream" a "PCM".

HTB600 Quando l'unità principale è accesa o spenta, l'audio e il video sono temporaneamente disabilitati.

• Ciò è normale e non si tratta di un malfunzionamento. Ciò può verificarsi quando il dispositivo HDMI collegato non supporta la funzione HDMI CEC.

Audio presente

Assenza di audio

• Annullare la disattivazione dell'audio. (⇒ 19)
• Verificare le connessioni sugli altri dispositivi. (⇒ 8 a 10)
• Assicurarsi che il segnale audio ricevuto sia compatibile con il sistema.
• Se il sistema è collegato al televisore solo con un cavo HDMI, assicurarsi che il terminale HDMI del televisore riporti l'indicazione "HDMI (ARC)". In caso contrario, collegare un cavo audio digitale ottico. (⇒ 8, 9)
• Verificare i collegamenti. Cambiare i cavi se le connessioni sono corrette.
• Verificare le impostazioni di uscita audio sul dispositivo connesso.
• La situazione potrebbe migliorare modificando l'impostazione di uscita audio digitale sul dispositivo connesso da "Bitstream" a "PCM".

Non è possibile cambiare il dual audio da principale a secondario.

• Se l'audio ricevuto dal dispositivo connesso non è "Dual Mono" o l'impostazione dell'uscita non è "Bitstream", l'impostazione non può essere modificata da quel sistema. Verificare l'impostazione sul dispositivo connesso.

Il suono è in ritardo rispetto all'immagine.

• A seconda del televisore, quando il sistema è connesso tramite Bluetooth®, l'audio emesso da quel sistema potrebbe essere in ritardo rispetto all'immagine del televisore. Collegare quel sistema e il televisore con un cavo HDMI/cavo audio digitale ottico. (⇒ 8, 9)

L'indicatore del formato audio sul display non corrisponde alla sorgente di riproduzione.

• Se la sorgente di riproduzione è Dolby Digital o DTS®, regolare l'impostazione dell'uscita audio dell'apparecchio collegato (ad esempio, televisore, lettore) su Bitstream. Per ulteriori informazioni, consultare le istruzioni per l'uso in dotazione con l'apparecchio collegato.

Assenza di audio.

L'unità principale si spegne automaticamente.

(Quando l'unità principale rileva un problema, si attiva una misura di sicurezza e l'unità principale passa automaticamente in modalità standby.)

C'è un problema all'amplificatore. Il volume è estremamente alto? In tal caso, abbassare il volume. - Il sistema è posizionato in un luogo estremamente caldo? In tal caso, spostare il sistema in un luogo più freddo e attendere qualche istante, poi provare ad accenderlo di nuovo.

Se il problema persiste, verificare lo stato degli indicatori, spegnere il sistema, scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.

Assicurarsi di ricordare lo stato degli indicatori e informare il rivenditore.

Subwoofer attivo HTB600

Assenza di corrente.

• Assicurarsi che il cavo di alimentazione CA del subwoofer attivo sia collegato.

Il subwoofer, una volta acceso, si spegne immediatamente.

• Scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.

Il subwoofer non trasmette alcun suono.

• Verificare che il subwoofer attivo sia acceso.
• Verificare che l'indicatore WIRELESS LINK sia acceso. (⇒ 18)

L'indicatore WIRELESS LINK non si accende.

• Nessuna connessione tra l'unità principale e il subwoofer attivo. Verificare che l'unità principale sia accesa.
• Il subwoofer attivo e l'unità principale potrebbero non essere associati correttamente. Provare le seguenti operazioni. (Associazione wireless)

① Accendere l'unità principale. ② Tenere premuto [I/D SET] nella parte posteriore del subwoofer attivo per un minimo di 4 secondi. L'indicatore WIRELESS LINK lampeggia. ③ Selezionare "SW PAIR" nel menu di impostazione. (⇒ 20) Una volta riuscita l'associazione wireless, viene visualizzato "DONE" e l'indicatore WIRELESS LINK si accende. ④ Spegnere e riaccendere l'unità principale. Se il problema persiste, rivolgersi al rivenditore.

Display

"F61"

• C'è un problema all'amplificatore del sistema.
• Scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.

"F70HDMI" / "U701" / "U703"

• Verificare il collegamento HDMI.
• Spegnere e riaccendere l'unità principale.
• Scollegare il cavo HDMI.

"F703"

• Spegnere e riaccendere l'unità principale. Se il problema persiste, rivolgersi al rivenditore.

"LINK"

• Questo sistema tenta di connettersi all'ultimo dispositivo Bluetooth® collegato quando si seleziona "BT".

• Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando. (⇒ 24)

“U702”

• Si è verificato un problema con la funzionalità HDMI. Consultare il rivenditore per istruzioni.

“U705”

• Il terminale HDMI del televisore collegato all'unità principale o l'impostazione del televisore non è compatibile con la sorgente di riproduzione HDCP 2.2.
• Assicurarsi di collegare al terminale compatibile HDCP 2.2 del televisore.
• Assicurarsi che l'impostazione HDCP HDMI del televisore corrisponda a HDCP 2.2.

Codice del telecomando

Se un altro apparecchio Panasonic risponde al telecomando di questo sistema, cancellare il codice del telecomando di questo sistema.

Preparativi

• Spegnere tutti gli altri prodotti Panasonic.
• Accendere il sistema.
• Puntare il telecomando verso il sensore del sistema.

Per impostare sul codice 2

Tenere premuti [MUTE] e [OK] sul telecomando per un minimo di 4 secondi.

Viene visualizzato "REMOTE 2".

Per impostare sul codice 1

Tenere premuti [MUTE] e [∇] sul telecomando per un minimo di 4 secondi.

Viene visualizzato "REMOTE 1".

Reimpostazione del sistema

Se si verifica quanto segue, ripristinare il sistema:

Non c'è risposta alla pressione dei pulsanti. - Si desidera cancellare e ripristinare il contenuto della memoria.

Tenere premuti [↓/1] sull'unità principale per un minimo di 10 secondi.

Viene visualizzato "RESET" sino al riavvio del sistema.

Nota:

Il codice del telecomando viene reimpostato su codice 1 upon la reimpostazione del sistema. Fare riferimento a "Codice del telecomando" per informazioni su come passare a codice 2.

Cura dell'unità

Scollegare il cavo di alimentazione CA prima della manutenzione. Pulire il sistema con un panno morbido e asciutto.

• In caso di sporcizia eccessiva, strizzare bene un panno inumidito nell'acqua per eliminare la sporcizia, poi pulire con un panno asciutto.
• Quando si puliscono i diffusori, utilizzare un panno sottile. Non utilizzare fazzoletti o altri materiali (asciugamani, ecc.), in quanto potrebbero disintegrarsi. Piccoli grani potrebbero rimanere bloccati all'interno del coperchio del diffusore.
• Per pulire il sistema non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

Per smaltire o trasferire il sistema

Il sistema potrebbe conservare le informazioni sulle impostazioni dell'utente nell'unità principale. Se si elimina l'unità principale mediante smaltimento o trasferimento, seguire la procedura di ripristino di tutte le impostazioni predefinite per eliminare le impostazioni dell'utente. (=> sinistra)

• La cronologia delle operazioni potrebbe essere registrata nella memoria dell'unità principale.

Dati tecnici

Dati generali

Alimentazione CA da 220 V a 240 V, 50 Hz

Consumo di corrente

Unità principale 30 W

Subwoofer attivo HTB60036 W

Consumo di corrente nella modalità di attesa (circa)

Unità principale

HTB400

Quando "BT STANDBY" non è Attivo 0,5 W

Quando "BT STANDBY" è attivo 2,0 W

HTB600

Quando "STANDBY MODE" non è attivo

0,5 W

Quando "STANDBY MODE" è attivo 2,0 W

Subwoofer attivo HTB600 0,5 W

Per la configurazione sul tavolo (senza supporto)

962 mm x 56 mm x 120 mm

Per la configurazione sul tavolo (con supporto)

962 mm x 63 mm x 120 mm

Per la configurazione con montaggio a parete

962 mm x 66 mm x 132 mm

Subwoofer attivo HTB600

191 mm x 413 mm x 385 mm

Peso

Unità principale

Per la configurazione sul tavolo

HTB400 3,8 kg

HTB600 3,3 kg

Per la configurazione con montaggio a parete

HTB400 4,0 kg

HTB600 3,5 kg

Subwoofer attivo HTB600 8,4 kg

Intervallo di temperatura durante il funzionamento

Da 0 °C a +40 °C

Intervallo di umidità durante il funzionamento

Dal 20% all'80% di umidità relativa (senza condensa)

Sezione amplificatore

HTB400

Potenza di uscita RMS: Modalità Dolby Digital

Canale anteriore

40 W per canale (6 Ω), 1 kHz,

distorsione armonica totale 10%

Canale subwoofer

40 W per canale (6 Ω), 100 Hz, distorsione armonica totale 10%

Potenza modalità Dolby Digital RMS totale 160 W

HTB600

Potenza di uscita RMS: Modalità Dolby Digital

Canale anteriore

80 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10%

Canale subwoofer

200 W per canale (3 Ω), 100 Hz, distorsione armonica totale 10%

Potenza modalità Dolby Digital RMS totale 360 W

Sezione terminali

Uscita HDMI (ARC) [HTB400]

Terminale Connettore tipo A (19 pin) x 1

Ingresso HDMI AV HTB600

Terminale Connettore tipo A (19 pin) x 1

Uscita HDMI AV (TV ARC/eARC) [HTB600]

Terminale Connettore tipo A (19 pin) x 1

Ingresso audio digitale

Ingresso digitale ottico Terminale ottico x 1

Porta USB Per aggiornamento software

Sezione formato audio

HTB600

Ingresso HDMI AV/TV eARC

LPCM (max. 7.1 ch)

Dolby Digital

Dolby TrueHD

Dolby Digital Plus

Dolby Atmos (Dolby Digital Plus)

Dolby Atmos (Dolby TrueHD)

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

DTS-HD® High Resolution Audio

DTS-HD® Master Audio

DTS-Express

DTS:X

Ingresso TV ARC LPCM (max. 2 ch)

Dolby Digital

Dolby Digital Plus

Dolby Atmos® (Dolby Digital Plus)

DTS®

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS® 96/24

Ingresso digitale ottico LPCM (max. 2 ch)

Dolby Digital

DTS®

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

HTB400

Ingresso TV ARC LPCM

Dolby Digital

Ingresso digitale ottico LPCM

Dolby Digital

Diffusori anteriori (integrati)

Gamma completa 4,5 x 10 cm tipo a cono x 2

Woofer HTB4008 cm tipo a cono x 2

Subwoofer attivo HTB600

Woofer 16 cm tipo a cono x 1

Sezione Bluetooth®

Versione

HTB400Bluetooth

© Versione 4.2

HTB600Bluetooth

Versione 5.0

Classe Classe 2

Profili supportati A2DP

Banda di frequenza Banda a 2,4 GHz FH-SS

Distanza operativa Campo visivo di 10 m

Codec supportato SBC

Sezione wireless HTB600

Modulo wireless

Gamma di frequenza

Da 2404 MHz a 2476 MHz

Potenza di uscita RF

8 dBm (max)

Nota:

• I dati tecnici sono soggetti a modifiche senza preavviso. Il peso e le dimensioni indicate sono approssimativi.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

Smaltimento di vecchie apparecchiature e batterie

Solo per l'Unione Europea e Paesi con sistema di riciclaggio

Questi simboli sui prodotti,

sull'imballaggio, e/o sulle

documentazioni o manuali

accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese.

Smaltendoli correttamente, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni sulla raccolta e sul riciclaggio, vi preghiamo di contattare il vostro comune.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Nota per il simbolo delle batterie (semplice)?

Questo simbolo può essere utilizzato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati nella Direttiva per il prodotto chimico in questione.

Riferimenti

Bluetooth®

Panasonic non si assume alcuna responsabilità per dati e/o informazioni che vengono danneggiati nel corso di una trasmissione wireless.

Banda di frequenza

• Questo sistema usa la banda di frequenza a 2,4 GHz.

Certificazione

• Questo sistema è conforme alle restrizioni delle frequenze e ha ricevuto la certificazione sulla base delle norme sulla frequenza. Pertanto, non è necessaria l'autorizzazione wireless.
• Le azioni di seguito sono punibili per legge in alcuni Paesi:
• Smontare o modificare l'unità. Rimuovere le indicazioni sui dati tecnici.

Restrizioni sull'uso

• Non si garantisce la trasmissione wireless e/o l'uso con tutti i dispositivi dotati di Bluetooth®.
• Tutti i dispositivi devono essere conformi agli standard di Bluetooth SIG, Inc.
• In base ai dati tecnici e alle impostazioni di un dispositivo, la connessione potrebbe non riuscire o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta funzioni di protezione Bluetooth®. Tuttavia, in base al sistema operativo e/o alle impostazioni, la protezione potrebbe non essere sufficiente. Trasmettere i dati in modo wireless a questo sistema con cautela.
• Questo sistema non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Distanza di utilizzo

• Usare qualsiasi dispositivo ad una distanza massima di 10 m.
• La distanza può diminuire in base all'ambiente, agli ostacoli o alle interferenze.

Interferenze da altri dispositivi

• Il sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi quali disturbi e salti audio a causa di interferenze di onde radio, se questa unità si trova troppo vicino ad altri dispositivi Bluetooth® o dispositivi che utilizzano la banda a 2,4 GHz.
• Il sistema potrebbe non funzionare correttamente se le onde radio di una emittente vicina, ecc. sono eccessive.

Destinazione d'uso

• Questo sistema è solo per uso normale e generico. Non utilizzare il sistema accanto ad apparecchiature o in ambienti sensibili alle interferenze da frequenza radio (esempio: aeroporti, ospedali, laboratori, ecc.).

Licenze

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi e nomi di marchi sono di proprietà dei rispettivi proprietari.

HTB400

Prodotto su licenza da Dolby Laboratories. Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS, Inc.

DTS, il Simbolo, DTS e il Simbolo insieme, e Digital Surround sono marchi registrati o marchi di DTS, Inc. negli Stati Uniti e/o in altri paesi.

© DTS, Inc. Tutti i diritti riservati.

HTB600

Prodotto su licenza da Dolby Laboratories. Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS, Inc.

DTS, il Simbolo, DTS e il Simbolo insieme, e DTS:X, il logo DTS:X, Virtual:X e il logo DTS Virtual:X sono marchi registrati o marchi di DTS, Inc. negli Stati Uniti e/o in altri paesi.

© DTS, Inc. Tutti i diritti riservati.

Contatto con il rappresentante autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Amburgo, Germania
