SCTMAX9 - Hi-Fi-Anlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-Anlage mit kabellosem Lautsprechersystem
Marke	Panasonic
Modell	SC-TMAX9
Abmessungen (B x H x T)	285 mm x 585 mm x 303 mm
Gewicht	10,2 kg
Stromversorgung	220-240 V Wechselstrom, 50 Hz, Leistungsaufnahme 47 W
Leistungsaufnahme im Standby	0,5 W (Bluetooth Standby AUS) / 0,6 W (Bluetooth Standby EIN)
RMS-Ausgangsleistung	300 W insgesamt (150 W pro Kanal, 3 Ω)
Disc-Player	CD, CD-R/RW (MP3)
USB-Anschluss	USB 2.0 volle Geschwindigkeit, bis zu 32 GB, FAT12/16/32
Bluetooth	Version 5.0, Klasse 1, Reichweite 30 m, Profile A2DP/AVRCP/SPP

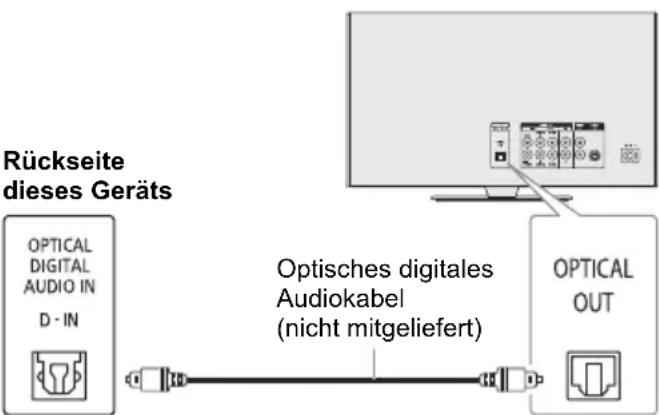

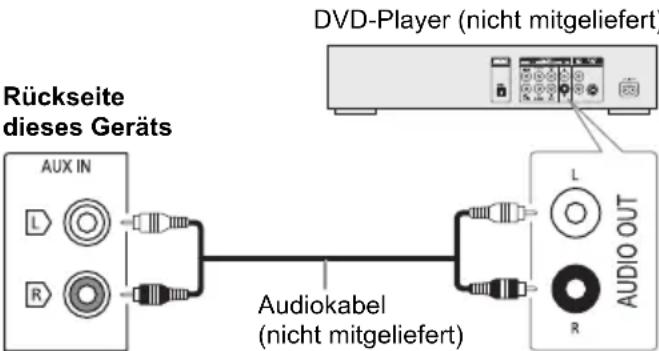

Audioeingänge	Optisch digital, Aux (analog), Mikrofon (6,3 mm)
Sonderfunktionen	DJ-Jukebox, DJ-Effekte, DJ-Sampler, Karaoke (Gesangsunterdrückung, Echo, Tonhöhensteuerung, Tempo, Hintergrundmusik, Mikrofon-EQ)
Beleuchtung	3 blaue Lichtmuster
Fernbedienung	Batterieschacht, Alkaline-Batterie enthalten
Pflege und Reinigung	Weiches, trockenes Tuch; kein Alkohol, Verdünner oder Benzin verwenden
Sicherheitshinweise	Nicht Wasser aussetzen; Lüftungsöffnungen nicht blockieren; nur empfohlenes Zubehör verwenden
Ersatzteile	Fernbedienung Modell N2QAYB001215, Fernbedienungsbatterie
Reparierbarkeit	Qualifizierten Techniker hinzuziehen; keine Eigenreparatur
Allgemeine Informationen	Lautsprecher: Tieftöner 20 cm x 1, Hochtöner 6 cm x 2; Betriebstemperatur 0 bis 40 °C

Häufig gestellte Fragen - SCTMAX9 PANASONIC

Wie kopple ich ein Bluetooth-Gerät?

Schalten Sie das Gerät ein, drücken Sie [SELECT], um Bluetooth auszuwählen, drücken Sie dann [PLAY MENU], um „PAIRING“ auszuwählen. Suchen Sie auf Ihrem Gerät nach „SC-TMAX9“ und verbinden Sie sich. Wenn ein Code verlangt wird, geben Sie „0000“ oder „1234“ ein.

Kann ich mehrere Bluetooth-Geräte gleichzeitig verbinden?

Ja, die Multi Connect-Funktion ermöglicht das gleichzeitige Verbinden von bis zu 3 Geräten. Zum Umschalten starten Sie einfach die Wiedergabe auf dem anderen Gerät.

Wie verwende ich ein Mikrofon?

Schließen Sie ein Mikrofon (6,3 mm Mono) an die MIC-Buchse an. Senken Sie die Lautstärke, drücken Sie dann mehrmals [SOUND], um „MIC VOL“ auszuwählen. Stellen Sie die Mikrofonlautstärke mit den Tasten [▲/▼] oder dem Drehregler ein. Um mit Hintergrundmusik zu singen, starten Sie die gewünschte Audioquelle.

Wie aktiviere ich den Karaoke-Effekt?

Wählen Sie die Musikquelle aus, drücken Sie dann mehrmals [KARAOKE], um einen Effekt auszuwählen: Vocal Cancel (Gesangsunterdrückung), Echo, Key Control (Tonhöhe), Tempo (Geschwindigkeit), BGM (Hintergrundmusik) oder MIC EQ. Zum Abbrechen halten Sie [OFF] gedrückt, bis „OFF EFFECT“ angezeigt wird.

Wie stelle ich die Uhr und den Wiedergabetimer ein?

Für die Uhr drücken Sie [SETUP] bis „CLOCK“, stellen Sie die Zeit mit [▲/▼] ein und bestätigen Sie mit [OK]. Für den Wiedergabetimer stellen Sie zuerst die Uhr, dann [SETUP] > „TIMER ADJ“ > „PLAY“, legen Sie Start-/Endzeit und Quelle fest, aktivieren Sie dann in „TIMER SET“ auf „PLAY ON“. Das Gerät muss ausgeschaltet sein.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie richtig eingelegt und nicht leer ist. Wenn andere Panasonic-Geräte reagieren, ändern Sie den Code der Fernbedienung: Halten Sie [SELECT] am Gerät und [<] oder [1] gedrückt, um in den Modus REMOTE 2 oder REMOTE 1 zu wechseln. Einzelheiten entnehmen Sie der Bedienungsanleitung.

Wie reinige ich das Gerät?

Ziehen Sie das Netzkabel ab, verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Alkohol, Verdünner oder Benzin. Wenn Sie ein mit chemischem Produkt getränktes Tuch verwenden, lesen Sie zuerst die Anweisungen.

Kann ich eine Powerbank zur Stromversorgung verwenden?

Ja, schließen Sie eine externe Powerbank (5 V, mindestens 2 A) an den micro-USB-Anschluss auf der Rückseite an. Das Display zeigt „PWR BANK“. Beachten Sie, dass Sie USB-Geräte nicht über diesen Anschluss im Powerbank-Modus aufladen können.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die Taste [UP] (Bereitschaft) am Gerät gedrückt, bis „RESET?“ angezeigt wird, drücken Sie dann, ohne loszulassen, [SELECT]. „RESET“ wird angezeigt und alle Einstellungen werden auf die Standardwerte zurückgesetzt. Sie müssen die benutzerdefinierten Einstellungen erneut konfigurieren.

Was bedeutet die Meldung „F□□“ auf dem Display?

Dies ist ein Fehlercode der Schutzschaltung. Ziehen Sie das Netzkabel ab, warten Sie einige Sekunden und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG SCTMAX9 PANASONIC

Drahtloses Laufsprechersystem

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

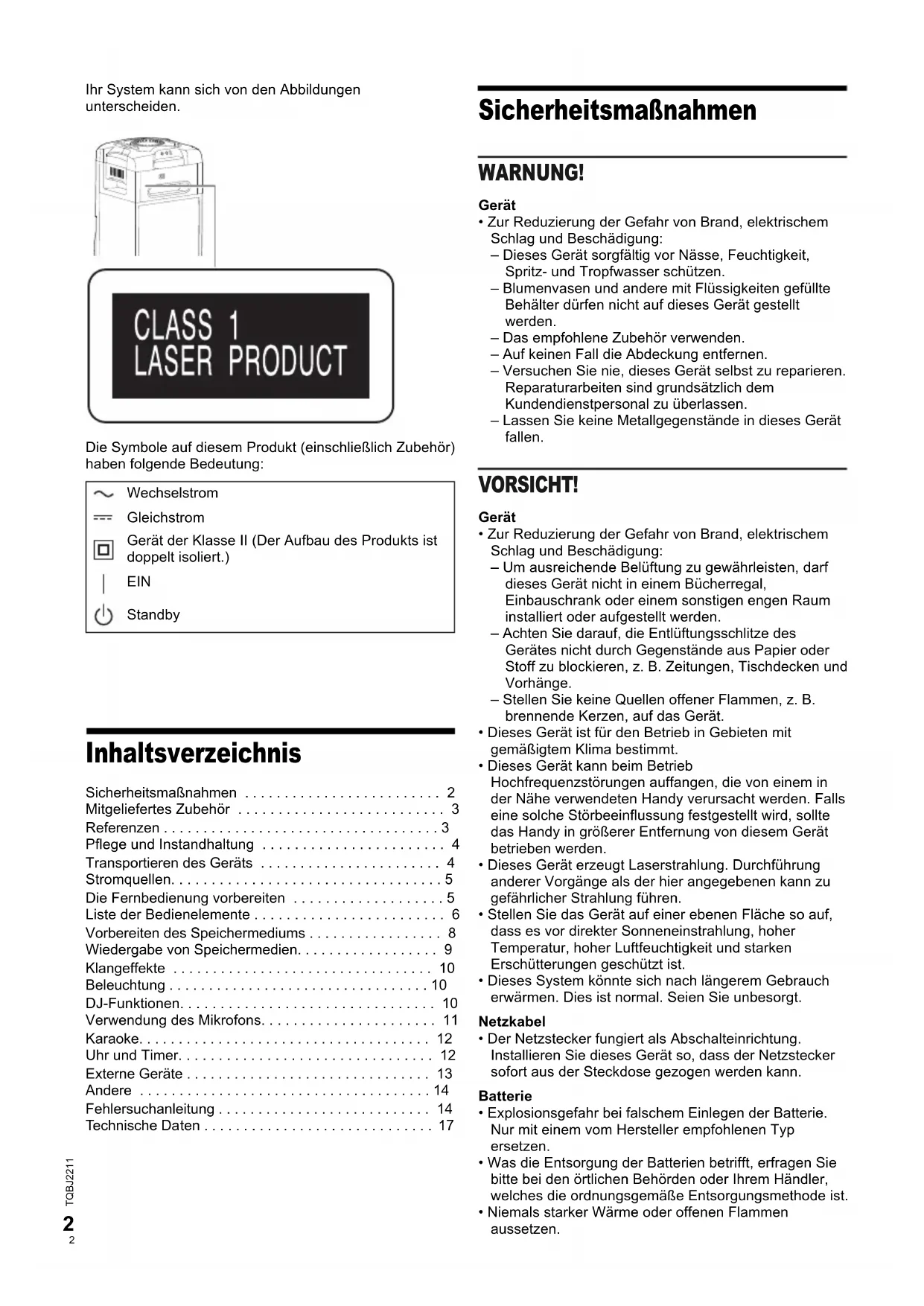

Ihr System kann sich von den Abbildungen unterscheiden.

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben folgende Bedeutung:

Wechselstrom

Gleichstrom

Gerät der Klasse II (Der Aufbau des Produkts ist doppelt isoliert.)

EIN

Standby

Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Mitgeliefertes Zubehör 3

Referenzen 3

Pflege und Instandhaltung 4

Transportieren des Geräts 4

Stromquellen 5

Die Fernbedienung vorbereiten 5

Liste der Bedienelemente 6

Vorbereiten des Speichermediums 8

Wiedergabe von Speichermedien 9

Klang Effekte 10

Beleuchtung 10

DJ-Funktionen 10

Verwendung des Mikrofons 11

Karaoke 12

Uhr und Timer 12

Externe Geräte 13

Andere 14

Fehlersuchanleitung 14

Technische Daten 17

Sicherheitsmaßnahmen

WARNUNG!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.
• Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden.
• Das empfohlene Zubehör verwenden.
• Auf keinen Fall die Abdeckung entfernen.
• Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen.
• Lassen Sie keine Metallgegenstände in dieses Gerät fallen.

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Um ausreichende Belüftung zu gewährleisten, darf dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.
• Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer Vorgänge als der hier angegebenen kann zu gefährlicher Strahlung führen.
• Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es vor direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen geschützt ist.
• Dieses System kann sich nach längerem Gebrauch erwärmen. Dies ist normal. Seien Sie unbesorgt.

Netzkabel

• Der Netzstecker fungiert als Abschalteinrichtung. Installieren Sie dieses Gerät so, dass der Netzstecker leicht aus der Steckdose gezogen werden kann.

Batterie

• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
• Niemals starker Wärme oder offenen Flammen aussetzen.

Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen. Die Batterie niemals zerlegen oder kurzschließen. Die Alkali- oder Mangan-Batterie niemals wieder aufladen. - Niemals eine Batterie mit abgelöster Umhüllung benutzen. - Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf. - Vermeiden Sie die Verwendung bei den folgenden Bedingungen: - Hohe oder niedrige extreme Temperaturen bei Verwendung, Lagerung oder Transport. - Austausch einer Batterie durch einen falschen Typ. - Entsorgung einer Batterie in Feuer oder einen heißen Ofen oder mechanisches Zusammenpressen oder Schneiden einer Batterie, was zu einer Explosion führen kann. - Extrem hohe Temperatur und/oder extrem niedriger Luftdruck, der zu einer Explosion oder dem Austreten brennbarer Flüssigkeiten oder Gase führen kann.

Mitgeliefertes Zubehör

Kontrollieren Sie bitte das mitgelieferte Zubehör.

1 Netzkabel, 1 Fernbedienung (N2QAYB001215), 1 Batterie für die Fernbedienung

Konformitätserklärung (DoC)

Hiermit erklärt „Panasonic Corporation“, dass dieses Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren RE-Produkten von unserer KE-Server herunterladen: http://www.ptc.panasonic.eu Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	8 dBm

Referenzen

Bluetooth®-Informationen

Panasonic übernimmt keine Haftung für Daten und/oder Informationen, die während einer drahtlosen Übertragung kompromittiert werden.

Frequenzband

• Dieses System nutzt das 2,4 GHz Frequenzband.

Zertifizierung

• Dieses System hält die Frequenzbeschränkungen ein und verfügt über eine Zertifizierung gemäß der Frequenznutzungsplanverordnung. Deshalb ist eine Funkzulassung nicht notwendig. Die folgenden Handlungen sind in einigen Ländern strafbar:
• Das Zerlegen oder Ändern des Geräts. -Spezifikationsanzeigen werden entfernt.

Nutzungsbeschränkungen

• Drahtlose Übertragung und/oder Verwendung von mit Bluetooth® ausgerüsteten Geräten ist nicht garantiert.
• Alle Geräte müssen den Normen der Bluetooth SIG, Inc. entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung nicht hergestellt werden oder einige Funktionen können unterschiedlich sein.
• Dieses System unterstützt Bluetooth®
• Sicherheitsfunktionen. Je nach Betriebskonfiguration und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Die drahtlose Übertragung von Daten in diesen Systemen soll mit Vorsicht erfolgen.
• Dieses System kann keine Daten auf ein Bluetooth®-Gerät übertragen.

Verwendungsbereich

• Verwenden Sie dieses Gerät in einem maximalen Bereich von 10 m. Die Reichweite kann sich aufgrund der Umgebung, Hindernissen oder Interferenzen verringern.

Interferenzen von anderen Geräten

• Dieses System funktioniert evtl. nicht richtig, und Probleme wie Rauschen und Tonsprünge können durch Funkstörungen entstehen, wenn sich das Gerät zu nahe an anderen Bluetooth-Geräten oder Geräten, die das 2,4 GHz-Band verwenden, befindet.
• Dieses System funktioniert evtl. nicht ordnungsgemäß, wenn Funkwellen von einer in der Nähe befindlichen Sendestation o. Ä. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch bestimmt.
• Verwenden Sie dieses System nicht in der Höhe von Geräten oder in einer Umgebung, die empfindlich auf Radiofrequenzen reagiert (Beispiel: Flughäfen, Krankenhäuser, Laboratorien usw.).

Lizenzen

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Android und Google Play sind Warenzeichen von Google LLC.

Entsorgung von veralteten Geräten und benutzten Batterien

Nur für EU und Länder mit Recycling-Systemen

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie sie ordnungsgemäß entsorgen, helfen Sie mit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafen verhängt werden.

Hinweis zum Batteriesymbol (unteres Symbol):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Pflege und Instandhaltung

Trennen Sie vor der Wartung das Netzkabel. Reinigen Sie dieses System mit einem weichen, trockenen Tuch.

• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

Transportieren des Geräts

Vorbereitung

Trennen Sie alle angeschlossenen Geräte und Kabel vom Gerät.

Hinweis:

• Um eine ausreichende Belüftung zu gewährleisten, sollte ein Mindestabstand von 10 mm zwischen dem Gerät und anderen Gegenständen eingehalten werden.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe von PCs oder anderen Geräten, die für magnetische Störungen empfindlich sind, aufgestellt werden.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung und einer Verkürzung der Lebensdauer der Lautsprecher führen. Verringern Sie die Lautstärke bei folgenden Bedingungen, um Schäden vorzubeugen:
• Bei Wiedergabe von verzerrtem Klang.
• Bei der Einstellung des Klangcharakters.

VORSICHT!

• Durch unsachgemäße Handhabung oder Transportweise kann das Gerät herunterfallen usw., was zu Sachschäden und/oder Verletzungen führen kann.
• Berühren Sie nicht die Schalloberflächen der Lautsprechermembran:
• Anderenfalls kann die Lautsprechermembran beschädigt werden. Die Lautsprechermembran kann sich erhitzen.
• Stellen Sie das Gerät nicht auf einen Tisch oder eine erhöhte Fläche.
• Gestatten Sie Kindern nicht, auf das Gerät zu klettern.
• Seien Sie dabei vorsichtig, wenn Babys oder Kinder in der Nähe sind.

Stromquellen

Das Gerät kann über die Stromversorgungsquelle eingeschaltet werden. Wenn keine Stromversorgungsquelle verfügbar ist, können Sie ein externes Ladegerät verwenden.

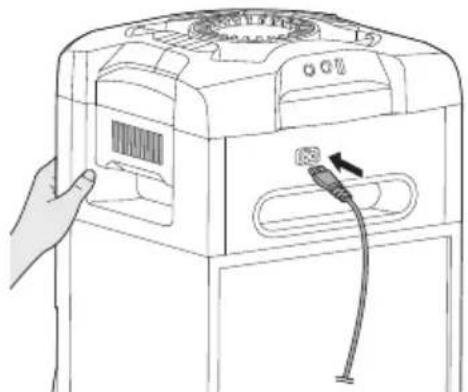

Anschluss an die Netzsteckdose

Verbinden Sie das Netzkabel.

Zur Netzsteckdose

Stromsparmodus

Das System verbraucht eine geringe Menge an Strom, selbst wenn es sich im Standby-Modus befindet. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen. Einige Einstellungen werden gelöscht, wenn das System von der Stromversorgung getrennt wird. Diese müssen erneut vorgenommen werden.

Hinweis:

• Verwenden Sie keine anderen Netzkabel, außer dem mitgelieferten.
• Halten Sie das Gerät fest, wenn Sie das Netzkabel anschließen oder entfernen, damit das Gerät nicht herunterfällt.
• Halten Sie die Antennen vom Netzkabel fern, damit keine Störgeräusche entstehen.

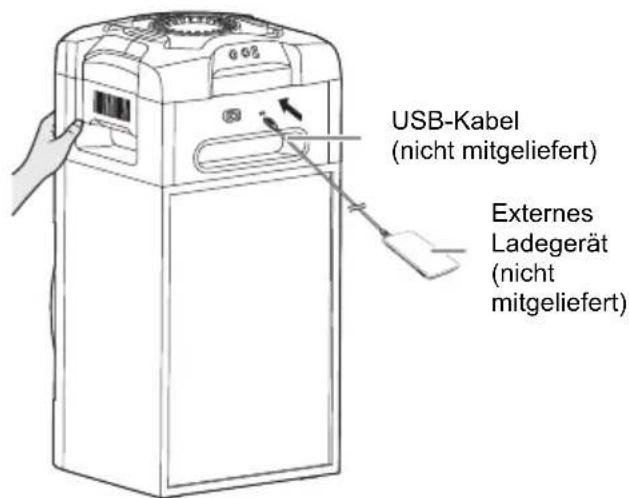

Nutzung eines externen Ladegeräts

Schließen Sie das externe Ladegerät (nicht mitgeliefert) an den Mikro-USB-Port auf der Rückseite des Audiogeräts an.

Hinweis:

• „PWR BANK" wird für 5 Sekunden angezeigt, wenn Sie das externe Ladegerät zur Stromversorgung nutzen.
• Wenn das Audiogerät an die Netzsteckdose und das externe Ladegerät angeschlossen ist, erfolgt die Stromversorgung über die Netzsteckdose.
• Wenn die Stromversorgung getrennt wird, schaltet das Audiogerät auf Ladegerätebetrieb um und umgekehrt.
• Wenn Sie das Ladegerät zur Stromversorgung nutzen, ist Aufladen per USB nicht möglich.

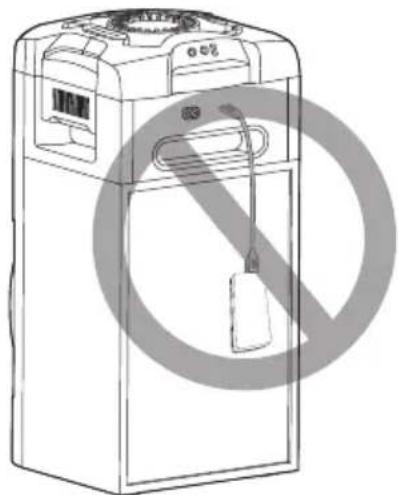

• Das Ladegerät kann nicht geladen werden, während es am Audiogerät angeschlossen ist.
• Nutzen Sie kein Ladegerät, das nicht den Anforderungen der Sicherheitsnormen entspricht.
• Nutzen Sie keine Ladegerät-Stromversorgung unter 2 A/5 V.
• Nutzen Sie kein beschädigtes Ladegerät. Dadurch können Brände, Stromschläge oder Geräteschäden verursacht werden.

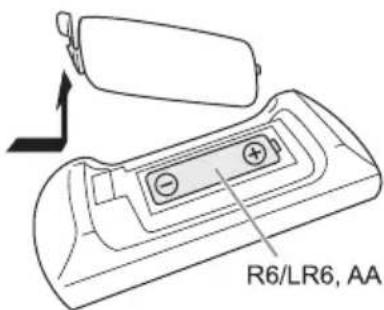

Die Fernbedienung vorbereiten

Benutzen Sie eine Alkali- oder Mangan-Batterie.

Legen Sie die Batterie so ein, dass die Pole (+ und -) mit den Symbolen in der Fernbedienung übereinstimmen.

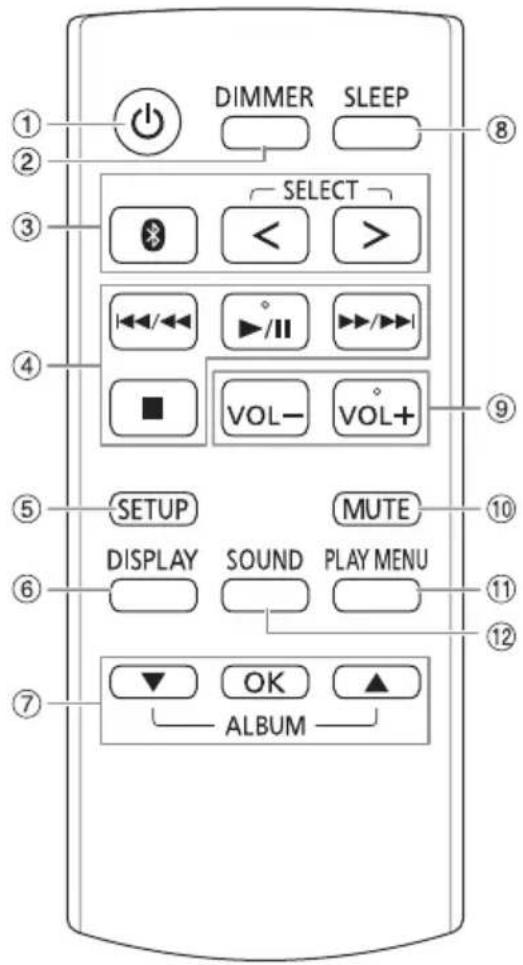

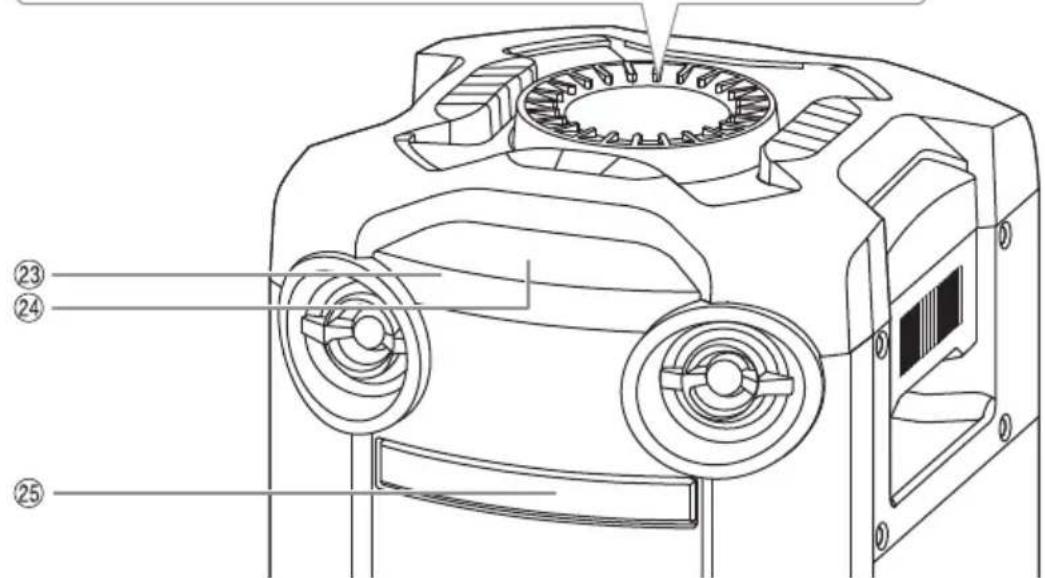

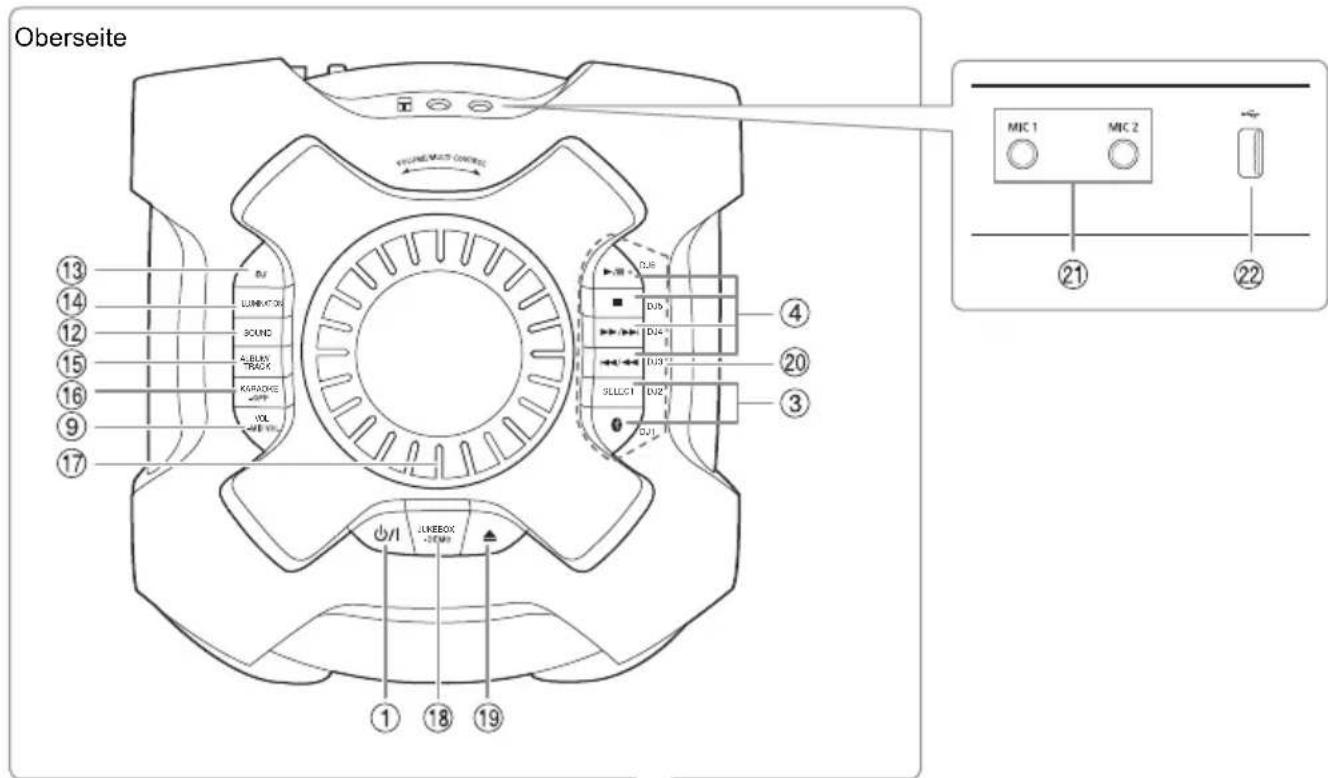

Liste der Bedienelemente

Steuern Sie das System per Fernbedienung. Diese Funktionen können auch mit den Tasten des Geräts ausgeführt werden, wenn diese die gleichen Bezeichnungen aufweisen.

① Bereitschafts-Ein-Schalter [山 ] [山 / 1] Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. Bei einer anderen Stromversorgung als über eine haushaltsübliche Netzsteckdose drücken Sie am Gerät [山 / 1] , um es einzuschalten. ② Helligkeit der Anzeige einstellen Die Beleuchtung wird ebenfalls ausgeschaltet. Um diese Funktion zu löschen, Taste erneut drücken. ③ Audioquelle auswählen Drücken Sie wiederholt [SELECT < , > ] (Gerät: [SELECT]), um die Quelle auszuwählen: USB CD D-IN BLUETOOTH AUX Am Gerät: Um die Bluetooth-Kopplung zu starten, halten Sie [Gedrückt. ④ Einfache Wiedergabesteuerung ⑤ Setup-Menü anzeigen ⑥ Informationen anzeigen ⑦ Wählen bzw. bestätigen Sie die Option ⑧ Einschlaftimer einstellen ⑨ Stellen Sie den Lautstärkepegel ein Am Gerät: Drücken Sie [VOL] und drehen Sie dann [VOLUME/MULTI CONTROL], um die Lautstärke anzupassen. Stellen Sie die Lautstärke des Mikrofons ein Halten Sie [-MIC VOL] gedrückt, bis "MIC VOL" angezeigt wird. Drehen Sie [VOLUME/MULTI CONTROL], um die Lautstärke anzupassen. Stummschalten des Tons Um diese Funktion zu löschen, Taste erneut drücken. "MUTE" wird ebenfalls ausgeschaltet, wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird. Wiedergabenu anzeigen ② Klangeffekte auswählen Wählen Sie DJ-Effect oder DJ-Sampler

25 Disc-Fach ④ Wählen Sie die Beleuchtungseffekte

Wählen Sie MP3-Album oder -Titel

Drücken Sie [ALBUM/TRACK], um ein Album oder einen Titel auszuwählen. Durchsuchen Sie die Titel oder Alben, indem Sie [Δ/∇] drücken oder [VOLUME/MULTI CONTROL] drehen. Drücken Sie [>∥/■], um mit der Wiedergabe der Auswahl zu beginnen.

Wählen Sie den Karaoke-Effekt.

Um abzubrechen, halten Sie [-OFF] gedrückt, bis "OFF EFFECT" angezeigt wird.

⑦ Lautstärke- oder Mehrfachsteuerungsknopf

Drehen Sie den Knopf langsam, um unregelmäßige Lautstärkeänderungen zu vermeiden.

Wählen Sie DJ Jukebox.

Wählen Sie DEMO Play.

Drücken und halten Sie [-DEMO] länger als 2 Sekunden, dann wird die eingespeicherte Demo-Melodie abgespielt. Drücken Sie [■] zum Stoppen der Demo.

19 Öffnen und Schließen des Disc-Fachs

20 Direkttasten für die DJ-Funktion

Drücken Sie [DJ], um die DJ-Funktion einzuschalten. Drücken Sie [DJ1] bis [DJ6], um die gewünschte Funktion auszuwählen. Um abzubrechen, drücken Sie die Auswahl [DJ1] bis [DJ6] erneut.

② Mikrofonbuchse

USB-Port ( )

Wiedergabe von MP3-Titeln.

② Fernbedienungssensor

Richten Sie die Fernbedienung auf den Fernbedienungssensor, der durch keine Hindernisse verdeckt sein darf. Sie müssen sich innerhalb des Operationsbereichs befinden. Entfernung: Innerhalb von ca. 7 m. Winkel: Ca. 20° auf und ab, 30° nach links und rechts.

Anzeigebereich

Vorbereiten des Speichermediums

Disc

1. Drücken Sie [▲] am Gerät, um das Disc-Fach zu öffnen. Legen Sie eine Disc mit dem Label nach oben ein. Drücken Sie erneut, um das Disc-Fach zu schließen. 2. Drücken Sie wiederholt [SELECT <, >], um „CD“ auszuwählen.

USB

Vorbereitung

Bevor Sie ein USB-Gerät an das System anschließen, vergewissern Sie sich, dass Sie eine Sicherheitskopie Ihrer Daten angelegt haben.

1. Verringern Sie die Lautstärke und schließen Sie das USB-Gerät an den USB-Anschluss an. 2. Drücken Sie wiederholt [SELECT <, >], um „USB“ auszuwählen.

Hinweis:

• Verwenden Sie keine USB-Verlängerungskabel. USB-Geräte, die über ein Kabel angeschlossen sind, werden von diesem System nicht erkannt.
• Einige Geräte können nicht geladen werden, da der maximale USB-Ladestrom nur 0,5 A beträgt.

Bluetooth®

Mit Bluetooth® können Sie die Verbindung und Wiedergabe mit einem Audiogerät drahtlos durchführen.

Vorbereitung

Schalten Sie das Gerät ein. - Schalten Sie die Bluetooth®-Funktion des Geräts ein und platzieren Sie das Gerät in der Höhe des Systems. - Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Koppeln eines Geräts

Vorbereitung

Wenn das System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 8).

1 Drücken Sie [13]

Wenn „PAIRING“ angezeigt wird, fahren Sie mit Schritt 3 fort.

2 Drücken Sie [PLAY MENU], um „PAIRING“ auszuwählen, und danach [OK].

3 Wählen Sie „SC-TMAX9“ aus dem Bluetooth®-Menü des Geräts.

Wenn Sie zur Eingabe eines Passworts aufgefordert werden, geben Sie „0000“ oder „1234“ ein.

Nachdem das Pairing erfolgt ist, wird das Gerät eine automatische Verbindung mit dem System herstellen.

Eventuell wird die MAC-Adresse (Beispiel:

6C:5A:B5:B3:1D:0F) angezeigt, bevor „SC-TMAX9“ angezeigt wird.

Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt.

Verwenden des Geräts

1 Halten Sie [bedrückt, bis „PAIRING“ angezeigt wird. 2 Wählen Sie „SC-TMAX9“ aus dem Bluetooth®-Menü des Geräts.

Hinweis:

• Das Pairing kann mit bis zu 8 Geräten mit diesem System ausgeführt werden. Beim Koppeln eines 9. Geräts wird das am längsten nicht verwendete Gerät ersetzt.
• Abhängig von der Suchfunktionalität des Bluetooth®-Geräts und der Umgebung, wenn der Produktname nicht im Bluetooth®-Menü des Geräts angezeigt wird, schalten Sie die Bluetooth®-Funktion des Geräts während des Kopplungsprozesses aus und wieder ein.

Anschließen eines Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 8).

1 Drücken Sie [13]

"BLUETOOTH READY" wird angezeigt.

2 Wählen Sie „SC-TMAX9" aus dem Bluetooth®-Menü des Geräts. Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt. 3 Starten Sie die Wiedergabe auf dem Gerät.

Hinweis:

• Damit das Gerät verbunden wird, muss ein Pairing durchgeführt werden.
• Wenn „BLUETOOTH“ als Quelle ausgewählt ist, versucht dieses System automatisch, eine Verbindung mit dem zuletzt verbundenen Gerät herzustellen. („LINKING“ wird während dieses Prozesses angezeigt.)

Multi Connect

Dieses System unterstützt Multi Connect und kann so mit bis zu 3 Geräten gleichzeitig verbunden werden.

So wechseln Sie zwischen angeschlossenen Geräten

Wenn auf einem der angeschlossenen Geräte eine Wiedergabe läuft, können Sie die Steuerung problemlos auf ein anderes angeschlossenes Gerät übertragen, indem Sie einfach eine Wiedergabe auf diesem Gerät starten. Die vorherige Wiedergabe wird automatisch angehalten.

Hinweis:

Diese Funktion kann für eine App oder ein Gerät nicht verfügbar sein (je nach technischen Daten der App oder des Gerätes).

Trennen der Verbindung mit dem Gerät

Während ein Bluetooth-Gerät angeschlossen ist

2 Drücken Sie [Δ, ] , um „OK? YES“ auszuwählen, und danach [OK].

1 Drücken Sie wiederholt [PLAY MENU], um „DISCONNECT?“ auszuwählen.

"BLUETOOTH READY" wird angezeigt.

Um die Funktion abzuschalten, wählen Sie "OK? NO".

Verwendendes Gerät

Halten Sie [bedrückt, bis „PAIRING" angezeigt wird.

Hinweis:

• Diese Funktion trennt die Verbindung mit allen verbundenen Geräten. Die Verbindung zum Gerät wird unterbrochen, wenn: - Wählen Sie eine andere Quelle.
• Platzieren Sie das Gerät außerhalb der maximalen Reichweite. Wählen Sie aus dem Bluetooth-Menü des Geräts.
• Das System oder das Gerät abgeschaltet wird.

Wiedergabe von Speichermedien

Die folgenden Markierungen zeigen die Verfügbarkeit der Funktion.

CD: CD-R/RW im CD-DA-Format oder mit MP3-Dateien. USB: USB-Gerät mit MP3-Dateien. BLUETOOTH: Bluetooth®-Gerät.

Einfache Wiedergabe

CD USB BLUETOOTH

Wiedergabe Drücken Sie [▶/■].
Stopp Drücken Sie [■].USBThese Position ist gespeichert.,"RESUME" wird angezeigt.Drücken Sie erneut, um vollständig zu stoppen.
Pause Drücken Sie [▶/■].Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	Drücken Sie [I-▲/▲] oder [▶/▶■], um den Titel zu überspringen.CD USBDrücken Sie [▲,▼], um das MP3-Album zu überspringen.
Suchen	Halten Sie [I-▲/▲] oder [▶/▶■] gedrückt.

Hinweis:

Je nach Bluetooth®-Gerät ist es möglich, dass einzelne Funktionen wirkungslos sind.

Verfügbare Informationen anzeigen

CD USB BLUETOOTH

Sie können die verfügbaren Informationen, wie z. B. MP3-Album und Titelnummer, auf dem Display anzeigen.

Drücken Sie wiederholt [DISPLAY].

Beispiel: Anzeige von MP3-Album und -Titelnummer.

Albumnummer Titelnummer

Hinweis:

• Maximale Anzahl von Zeichen, die angezeigt werden können: Umgebung 32
• Dieses System unterstützt ID3-Tags der Versionen 1.0, 1.1 und 2.3.
• Textdaten, die vom System nicht unterstützt werden, werden womöglich anders angezeigt.

Wiedergabe

CD USB

1

Drücken Sie [PLAY MENU].

USB

Drücken Sie wiederholt [PLAY MENU], um

"PLAY MODE" auszuwählen.

2 Drücken Sie [, ] , um die Einstellung zu wählen, und drücken Sie dann [OK].

OFF PLAYMODE Verwerfen Sie die Einstellung.
1-TRACK Einen ausgewählten Titel abspieten. Drücken Sie [↓▲/▲] oder [▶▼/▶■], um den gewünschten Titel auszuwahlen.
1-ALBUM Ein ausgewähltes MP3-Album abspieten. Drücken Sie [▲,▼], um das MP3-Album auszuwahlen.
RANDOM Alle Titel in zufälliger Reihenfolge abspieten.
1-ALBUM RANDOM	Alle Titel eines ausgewählten MP3-Albums in zufälliger Reihenfolge abspieten. Drücken Sie [▲,▼], um das MP3-Album auszuwahlen.
ALL REPEAT Alle Titel werden wiederholt.
1-TRACK REPEAT Wiederholte 1-TRACK.
1-ALBUM REPEAT	Wiederholte 1-ALBUM.
RANDOM REPEAT	Wiederholte Zufallswiedergabe.
1-ALBUM RANDOM REPEAT	Wiederholte 1-ALBUM RANDOM.

Hinweis:

• Bei Zufallswiedergabe ist kein Sprung zu Titeln möglich, die bereits abgespielt wurden.
• Beim Öffnen des Disc-Faches oder Trennen des USB-Gerätes wird die Einstellung verworfen.

Hinweis zu Disc

• Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder MP3-Format wiedergeben.
• Finalisieren Sie die Disc vor der Wiedergabe auf dem Gerät, auf dem sie aufgenommen wurde.
• Einige CD-R/RW können aufgrund der Beschaffenheit der Aufnahme nicht abgespielt werden.

Hinweis zu USB-Geräten

• Es gibt bei diesen System keine Garantie, dass die Verbindung mit allen USB-Geräten aufgebaut werden kann.
• Dieses System unterstützt USB 2.0 bei voller Geschwindigkeit.
• Dieses System kann USB-Geräte von bis zu 32 GB unterstützen.
• Nur das FAT 12/16/32-Dateisystem wird unterstützt.

Hinweis zu MP3-Dateien

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden. Die Titel müssen die Erweiterung „mp3" oder „MP3" besitzen. Die Titel werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.
• Je nach Sektorgröße ist es möglich, dass einzelne Dateien nicht funktionieren.

MP3-Datei auf einer Disc

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: -255 Alben (einschließlich Hauptordner) -999 Titel -20 Sitzungen
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).

MP3-Datei auf einem USB-Gerät

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: -800 Alben (einschließlich Hauptordner) -8000 Titel
• 999 Titel in einem Album

Klangeffekte

1 Drücken Sie wiederholt [SOUND], um den Effekt auszuwählen. 2 Drücken Sie [Δ, ] , um die Einstellung zu wählen, und drücken Sie dann [OK].

Alternativ können Sie [VOLUME/MULTI CONTROL] drehen, um die Einstellung auszuwählen.

PRESET EQ	"ROCK", "POP", "AFRO BEAT", "ARABIC", "PERSIAN", "INDIA BASS", "DANGDUT", "MALAY POP", "ELECTRONICA", "REGGAETON", "SALSA", "SAMBA", "KARAOKE" oder "FLAT"
BASS/MID/TREBLE	-4 bis +4
	Hinweis: Wenn Sie eine PRESET EQ-Einstellung auswahlen, können sich diese Einstellungen ändern.

Sie können den Beleuchtungseffekt am System ändern.

1 Drücken Sie wiederholt [SETUP], um "ILLUMINATION" auszuwählen.

Alternativ drücken Sie [ILLUMINATION] am Gerät.

2 Drücken Sie [, ] , um den Effekt zu wählen, und drücken Sie dann [OK].

Alternativ können Sie [VOLUME/MULTI CONTROL] drehen, um einen Effekt zu wählen.

PATTERN Eine Auswahl von 3 Beleuchtungsmustern in blau.

OFF Deaktivieren Sie den Effekt.

Hinweis:

Wenn die Dimmer-Funktion eingeschaltet ist, bleibt die Beleuchtung des Systems ausgeschaltet, auch wenn Sie die Beleuchtungsfunktion eingeschaltet haben.

DJ-Funktionen

Sie können mit den DJ-Funktionen Klangeffekte oder Sample-Sounds zwischen den Liedern hinzufügen.

Verwenden der „Panasonic MAX Juke“-App

Sie können die kostenlose Android™-App „Panasonic MAX Juke“ von Google Play™ herunterladen und installieren, um zusätzliche Funktionen zu erhalten, wie beispielsweise die gleichzeitige Liedwiedergabe von mehreren Geräten. Sie können die Titel aufrufen, die Sie über die App wiedergeben möchten. Einzelheiten zur App finden Sie auf der Website unter.

http://av.jpn.support.panasonic.com/support/global/cs/audio/app/

(Diese Seite ist nur auf Englisch.)

Hinweis:

Die DJ-Funktion wird ausgeschaltet, wenn Sie das System ausschalten, auf eine andere Quelle umschalten oder die Aufnahme starten.

DJ Jukebox

USB

Sie können mit den DJ Jukebox-Funktionen einen Sample-Sound-Mix zwischen den Liedern hinzufügen.

1. Drücken Sie [PLAY MENU], um „JUKEBOX“ auszuwählen. 2. Drücken Sie [△, ▽], um die Einstellung zu wählen, und drücken Sie dann [OK].

Verwendendes Gerät

1. Drücken Sie [JUKEBOX], um „DJ JUKEBOX SELECT NUMBER“ auszuwählen.

Um die Funktion abzuschalten, wählen Sie „OFF JUKEBOX“.

2. Drücken Sie [DJ1] bis [DJ6], um den Effekt.

Der Sample-Sound wird zu den Intervallen aller Titel hinzugefügt.

Um diese Funktion zu löschen, Taste erneut drücken.

Hinweis:

Das System wechselt automatisch in den Wiederholmodus, sobald Sie die DJ Jukebox einschalten.

Ändern der Wiederholungseinstellung

1 Drücken Sie wiederholt [PLAY MENU], um „PLAYMODE“ auszuwählen. 2 Drücken Sie [Δ, ] , um die Einstellung zu wählen, und drücken Sie dann [OK].

RANDOM REPEAT Wiederholte Zufallswiedergabe.
ALL TITLE REPEAT Alle Titel werden wiederholt.
RANDOM MIX REPEAT	Wiederholte Zufallswiedergabe. Der Sample-Sound wird zu den Intervallen aller Titel hinzugeführ.

Hinweis:

Sie können den DJ Jukebox-Effekt nicht auswählen, wenn Sie den „RANDOM MIX REPEAT“-Modus verwenden.

DJ-Effekt

(Außer den Quellen D-IN und AUX)

Nur über das Gerät

Sie können mit der Funktion DJ-Effekt Klangeffekte hinzufügen.

1 Drücken Sie [DJ], um „DJ EFFECT SELECT NUMBER“ oder „ON DJ EFFECT“ auszuwählen. Um die Funktion abzuschalten, wählen Sie OFF EFFECT 2 Drücken Sie [DJ1] bis [DJ6], um den Effekt auszuwählen.

[DJ1] PHASER Erweiterern Sie den Klang um eine räumliche Komponente.

[DJ2] FILTER Verständen oder filters Sie bestimmte Bereiche der Tonausgabe.

[DJ3] SOUND CHOPPER Schneiden Sie die Tonausgabe in regelmäßigen Abständen ab.

[DJ4] ELECTRO ECHO Fügen Sie ein digitales Echo zur Tonausgabe hinzu.

[DJ5] PITCH SHIFTER Dient zum Einstellen der Tonarten.

[DJ6] HARMONIZER Erweitert die Tonausgabe um Töne, um Harmonien zu erzeugen.

Um diese Funktion zu löschen, Taste erneut drücken.

3 Drehen Sie [VOLUME/MULTI CONTROL], um die Einstellung auszuwählen.

Hinweis:

Der DJ-Effekt wird ausgeschaltet, wenn Sie das System ausschalten oder auf die Quellen D-IN oder AUX umschalten.

DJ-Sampler

(Außer den Quellen D-IN und AUX)

Nur über das Gerät

Sie können einen Scratch-Sound oder Sample-Sound zum gerade wiedergegebenen Titel hinzufügen.

1. Drücken Sie [DJ], um „SAMPLER SELECT NUMBER“ oder „ON SAMPLER“ auszuwählen. Um die Funktion abzuschalten, wählen Sie „OFF EFFECT“. 2. Drücken Sie [DJ1] bis [DJ6], um den gewünschten Klang auszuwählen. Um diese Funktion zu löschen, Taste erneut drücken. 3. Drehen Sie [VOLUME/MULTI CONTROL].

Verwendung des Mikrofons

Vorbereitung

Bevor Sie das Mikrofon anschließen oder abziehen, drehen Sie die Lautstärke des Systems auf sein Minimum herunter.

1. Stecken Sie ein Mikrofon (nicht mitgeliefert) in die Mikrofonbuchse. Steckerausführung: 6,3 mm monophonisch. 2. Drücken Sie mehrfach [SOUND] auf der Fernbedienung, um „MIC VOL“ auszuwählen. Oder drücken und halten Sie [-MIC VOL] gedrückt, bis „MIC VOL“ angezeigt wird. 3. Drücken Sie [Δ, ∇] zum Einstellen der Lautstärke des Mikrofons, und drücken Sie dann [OK]. Oder drehen Sie [VOLUME/MULTI CONTROL], um die Lautstärke des Mikrofons anzupassen. 4. Wenn Sie mit Hintergrundmusik singen wollen, spielen Sie die Musikquelle ab und stellen Sie die Lautstärke des Systems ein.

Hinweis:

• Ertönt beim Gebrauch ein seltsamer Ton (heulend), bewegen Sie das Mikrofon von den Lautsprechern weg oder verringern Sie die Mikrofon-Lautstärke.
• Wenn Sie das Mikrofon nicht verwenden, ziehen Sie es aus der Mikrofonbuchse und verringern Sie die Mikrofon-Lautstärke auf das Minimum.

Karaoke

Vorbereitung

Wählen Sie die Musikquelle.

Hinweis:

Die Karaoke-Funktion wird ausgeschaltet, wenn Sie das System ausschalten.

Karaoke-Effekt

Sie können mit der Funktion Karaoke-Effekt Klangeffekte hinzufügen.

1 Drücken Sie mehrfach [SOUND] auf der Fernbedienung, um „KARAOKE EFFECT“ auszuwählen, und drücken Sie dann [▲, ▼], um den Effekt auszuwählen.

Oder drücken Sie wiederholt [KARAOKE], um den Effekt auszuwählen.

VOCAL CANCEL	Reduzieren Sie die Lautstärke der Stimmen oder ändern Sie den Audiomodus (je nach Quelle).
ECHO Fügen	Sie einen Echoeffekt zum Ton hinzu.
KEY CONTROL	Ändern Sie die Tonart eines Liedes.
TEMPO	USB Ändern Sie die Geschwindigkeit eines Liedes.
BGM	Ändern Sie den Pegel der Hintergrundmusik.
MIC EQ Wählen	Sie einen MIC EQ-Modus.
OFF EFFECT	Deaktivieren Sie den Effekt. Drücken Sie [OK], um zu bestätigen. Alternative halten Sie [-OFF] am Hauptgerät gedrückt, bis „OFF EFFECT" angezeigt wird.

Um die aktuelle Einstellung zu überprüfen, drücken Sie [OK].

2 Drücken Sie [◀/▶] oder [▶/▶], um die Einstellung zu wählen, und drücken Sie dann [OK]. Alternativ können Sie [VOLUME/MULTI CONTROL] drehen, um die Einstellung auszuwählen.

VOCAL CANCEL	"OFF", 1 bis 3, "L", "R", "L+R"
	Bei Nutzung einer nicht für Karaoke formatierten Stereogouille
	Für die meisten Lieder wird empfohlen, "2 VOCAL CANCEL" zu verwenden.
	Bei Nutzung einer für Karaoke formatierten Quelle
	L: Nur der linke Sound (nur Begleitung)
	R: Nur der rechte Sound (nur Stimmen)
	L+R: Rechte und linke Sounds werden vermischt
ECHO ,OFF", 1 bis 4
KEY CONTROL	-6 bis +6
TEMPO ,OFF", -2 bis +2
BGM ,OFF", 1 bis 3
MIC EQ ,SINGING" oder ,SPEECH"

Uhr und Timer

Uhr einstellen

Dies ist eine 24-Stunden-Uhr.

1 Drücken Sie wiederholt [SETUP], um „CLOCK“ auszuwählen. 2 Drücken Sie [▲, ▼], um die Zeit einzustellen, und drücken Sie dann [OK].

Zum Überprüfen der Zeit

Drücken Sie [SETUP], um „CLOCK“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus [DISPLAY].

Hinweis:

Die Uhr wird zurückgesetzt, wenn ein Stromausfall auftritt oder das Netzkabel abgezogen wird. - Achten Sie darauf, die Uhr in regelmäßigen Abständen zu stellen.

Einschlaftimer

Der Einschlafttimer schaltet das System nach der festgelegten Zeit ab.

Drücken Sie [SLEEP], um die Zeit auszuwählen (in Minuten).

Um die Funktion abzuschalten, wählen Sie "OFF".

So überprüfen Sie die verbleibende Zeitdauer: Drücken Sie [SLEEP].

Hinweis:

• Die verbleibende Zeitdauer wird im Minutentakt für eine Sekunde angezeigt. "SLEEP 1" wird immer angezeigt, wenn nur 1 Minute verbleibt.
• Der Einschlafttimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sich die Timer-Einstellungen nicht überschneiden.

Wiedergabetimer

(Außer den Quellen Bluetooth®, D-IN und AUX)

Sie können die Zeitschaltuhr so einstellen, dass sie sich zu einem bestimmten Zeitpunkt einschaltet, um Sie zu wecken.

Vorbereitung

Stellen Sie die Uhr ein.

1 Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen. 2 Drücken Sie [, ] , um „PLAY“ auszuwählen, und danach [OK]. 3 Drücken Sie [Δ, ] , um die Startzeit einzustellen, und drücken Sie dann [OK]. 4 Wiederholen Sie Schritt 3, um die Endzeit einzustellen.

5 Drücken Sie [, ] , um die wiederzugebende Quelle zu wählen, und drücken Sie dann [OK].

So aktivieren Sie den Timer

1 Bereiten Sie die gewünschte Wiedergabequelle vor (Disc oder USB). 2 Drücken Sie wiederholt [SETUP], um „TIMER SET“ auszuwählen. 3 Drücken Sie [Δ, ] , um „PLAY ON“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie "PLAY OFF".

Die Timerfunktionen werden nur aktiviert, wenn das System ausgeschaltet ist.

Zum Überprüfen der Einstellung

1 Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen. 2 Drücken Sie [Δ, ] , um „PLAY“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus zweimal [DISPLAY].

Hinweis:

• Der Timer beginnt mit einer niedrigen Lautstärke und wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Der Timer wird tatsächlich zur eingestellten Zeit aktiviert, wenn er eingeschaltet ist.
• Wenn Sie das System bei aktiviertem Timer aus- und dann wieder einschalten, stoppt der Timer nicht bei der Endzeit.

Externe Geräte

Vorbereitung

Ziehen Sie das Netzkabel. - Schalten Sie alle Geräte aus und lesen Sie die entsprechenden Bedienungsanleitungen.

Hinweis:

• Verbiegen Sie die Kabel nicht im spitzen Winkel.
• Zusatzgeräte und Kabel sind separat erhältlich.
• Wenn Sie einen Adapter verwenden, kann es zu Klangverzerrungen kommen.
• Wenn Sie andere als die beschriebenen Geräte anschließen möchten, fragen Sie Ihren Audio-Fachhändler.

Verwendung des optischen Eingangs

Sie können ein Fernsehgerät, einen Videorekorder, DVD-Player usw. anschließen und den Ton über dieses System laufen lassen.

Fernsehgerät (nicht mitgeliefert)

1 Schließen Sie die externen Geräte an. 2 Drücken Sie wiederholt [SELECT <, > ], um „D-IN“ auszuwählen. 3 Schalten Sie die externen Geräte ein.

Hinweis:

• Dieses System versteht lineare PCM-Signale. Die mehrkanalige Quelle wird zu 2 Kanälen konvergiert.
• Abtastfrequenz: 32 kHz, 44,1 kHz, 48 kHz und bis 96 kHz
• Der Ton wird stummgeschaltet, wenn das Signalformat oder die Frequenz nicht unterstützt wird.
• Wenn die Fernsehlautsprecher einen Ton abgeben, verringern Sie die Lautstärke des Fernsehers auf ein Minimum.

Verwendung des AUX-Eingangs

Sie können einen Videorekorder, DVD-Player usw. anschließen und Ihr Audio über dieses System laufen lassen.

1 Schließen Sie die externen Geräte an. 2 Drücken Sie wiederholt [SELECT <, > ], um „AUX“ auszuwählen. 3 Schalten Sie die externen Geräte ein.

Andere

Automatisches Ausschalten

Die Funktion schaltet das Gerät automatisch in den Bereitschaftsmodus, wenn kein Klang ertönt und es ca. 20 Minuten lang nicht benutzt wird.

1 Drücken Sie wiederholt [SETUP], um „AUTO OFF“ auszuwählen. 2 Drücken Sie [Δ, ] , um „ON“ auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie „OFF“.

Hinweis:

• Diese Funktion ist möglicherweise wirkungslos, wenn ein Mikrofon angeschlossen ist.
• Die Werkseinstellung ist „ON“. Wählen Sie „OFF“, um diese Funktion auszuschalten.

Bluetooth®-Standby

Diese Funktion schaltet automatisch das System ein, wenn Sie eine Bluetooth®-Verbindung von einem gekoppelten Gerät herstellen.

1 Drücken Sie wiederholt [SETUP], um „BLUETOOTH STANDBY“ auszuwählen. 2 Drücken Sie [ , ] um ON auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie „OFF“.

Hinweis:

• Diese Funktion steht nur zur Verfügung, wenn über das Netzkabel eine Verbindung zum Stromnetz besteht.
• Bei einigen Geräten dauert es möglicherweise länger, bis sie reagieren. Wenn Sie mit einem Bluetooth®-Gerät verbunden sind, bevor Sie das System ausschalten, warten Sie mindestens 5 Sekunden, bevor Sie eine erneute Verbindung zu diesem System von Ihrem Bluetooth®-Gerät aus herstellen.

Software-Update

Gelegentlich kann Panasonic aktualisierte Software für dieses Gerät herausgeben, mit der möglicherweise neue Funktionen hinzugefügt oder vorhandene Funktionen verbessert werden. Diese Updates stehen kostenlos zur Verfügung. Weitere Einzelheiten finden Sie auf der folgenden Website.

http://panasonic.jp/support/global/cs/ (Diese Seite ist nur auf Englisch.)

Überprüfung der Software-Version

1 Drücken Sie wiederholt [SETUP], um „SW VER.“ zu wählen, und drücken Sie dann [OK]. Die Software-Version wird angezeigt. 2 Drücken Sie [OK] erneut, um zu beenden.

Fehlersuchanleitung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Allgemeine Störungen

Das Gerät funktioniert nicht.

Die Sicherheitsvorrichtung wurde aktiviert. Führen Sie Folgendes durch:

1. Drücken Sie [U/I] am Gerät, um das Gerät in den Bereitschaftsmodus zu schalten. Wenn das Gerät nicht in den Bereitschaftsmodus schaltet, trennen Sie das Netzkabel und schließen Sie es wieder an.
2. Drücken Sie [U/I] erneut, um das Gerät einzuschalten. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler.

Im Bereitschaftsmodus leuchtet die Anzeige auf und verändert sich ständig.

• Halten Sie [■] am Gerät gedrückt, bis „SDEMO OFF" angezeigt wird. Die Fernbedienung funktioniert nicht.
• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist.

Verzerrter bzw. kein Ton.

Stellen Sie die Systemlautstärke ein. - Schalten Sie das System aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das System dann wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Systems in der Nähe der Umgebung sein.

Während der Wiedergabe ist ein Brummton zu hören. - Das System befindet sich in der Nähe von Netzkabeln oder Leuchtstofflampen. Halten Sie andere Geräte und Kabel von den Kabeln dieses Systems fern.

Der Lautstärkepegel wird verringert.

• Wegen der kontinuierlichen Nutzung bei hoher Lautstärke wurde die Schutzschaltung aktiviert. Dadurch soll das System geschützt werden und die Tonqualität erhalten bleiben.

Disc

Die Anzeige des Displays funktioniert nicht richtig. Wiedergabe startet nicht.

• Sie haben die Disc nicht richtig eingelegt. Legen Sie sie richtig ein. Die Disc ist verschmutzt. Reinigen Sie die Disc.
• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist.
• Kondenswasser hat sich gebildet. Warten Sie 1 bis 2 Stunden, bis das System wieder trocken ist.

Die Gesamtzahl der angezeigten Titel ist falsch.

Die Disc kann nicht gelesen werden.

Der Klang ist verzerrt.

• Sie haben eine Disc eingelegt, die das System nicht wiedergeben kann. Legen Sie eine abspielbare Disc ein.
• Sie haben eine Disc eingelegt, die nicht finalisiert wurde.

USB

Das USB-Gerät bzw. dessen Inhalt wird nicht erkannt.

• Das Format oder der Inhalt des USB-Geräts ist mit dem System nicht kompatibel.
• USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter Umständen manchmal nicht.

Langsamer Betrieb des USB-Geräts.

• Große Dateien oder USB-Geräte mit einer hohen Speicherkapazität werden langsamer gelesen.

Bluetooth®

Das Pairing kann nicht durchgeführt werden.

• Überprüfen Sie den Zustand des Bluetooth®-Geräts.
• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.

Das Gerät kann nicht verbunden werden.

• Das Pairing des Geräts ist fehlgeschlagen. Führen Sie das Pairing nochmals durch (⇒ 8).
• Das Pairing des Geräts wurde ersetzt. Führen Sie das Pairing nochmals durch (⇒ 8).
• Dieses System konnte mit einem anderen Gerät verbunden sein. Trennen Sie das andere Gerät, und versuchen Sie erneut, das Gerät anzuschließen.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

Das Gerät ist verbunden, aber die Audiowiedergabe ist über das System nicht hörbar.

• Bei einigen eingebauten Bluetooth®-Geräten muss die Audioausgabe zu „SC-TMAX9“ manuell eingestellt werden. Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Die Wiedergabe oder der Ton während Multi Connect funktioniert nicht.

• Starten Sie die App des Geräts neu.
• Die Steuerung des Geräts wurde nicht erfolgreich umgeschaltet. Trennen Sie die Verbindungen mit den verbundenen Geräten und versuchen Sie es erneut.

Die Tonausgabe des Geräts ist unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.
• Entfernen Sie etwaige Hindernisse zwischen dem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (WLAN-Router, Mikrowellen, Schnurlose Telefone usw.), stören. Stellen Sie das Gerät näher am System und weiter entfernt von den anderen Geräten auf.

Anzeige am Gerät

…

• Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein. Die Spielzeit des Titels beträgt mehr als 99 Minuten.

"ADJUST CLOCK"

Die Uhr ist nicht eingestellt. Stellen Sie die Uhr.

"ADJUST TIMER"

• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer ein.

"AUDIO UNSUPPORTED"

• Das Signalformat oder die Frequenz wird nicht unterstützt.
• Dieses System versteht keine Bitstream-Signale. Ändern Sie die Einstellung des digitalen Audioausgangs am externen Gerät zu PCM.
• Dieses System versteht Abtastraten von 32 kHz, 44,1 kHz, 48 kHz und bis zu 96 kHz. Wählen Sie nur die verstandenen Abtastraten am angeschlossenen Gerät aus.
• Schließen Sie das externe Gerät am AUX-Eingang an.

"AUTO OFF"

• Das System wurde 20 Minuten lang nicht verwendet und schaltet sich in einer Minute aus. Um abzubrechen, drücken Sie eine beliebige Taste.

• Sie haben 3 Bluetooth ^® -Geräte verbunden. Um die Verbindung mit einem anderen Gerät herzustellen, trennen Sie die Verbindung mit einem Gerät und versuchen Sie es erneut.

"ERROR"

• Es wurde ein Fehler in der Bedienung vorgenommen. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals.

F " /,F□□“(，"steht für eine Zahl.)

Die Schutzschaltung wurde aktiviert und das System kann automatisch ausgeschaltet werden. - Trennen Sie das Netzkabel vom Stromnetz und warten Sie einige Sekunden, bevor Sie es wieder anschließen. Wenn das Problem weiterhin besteht, ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler.

"NO DISC"

• Sie haben die Disc nicht eingelegt.

"NO PLAY"

"UNSUPPORT"

• Es befindet sich kein Album oder Musiktitel auf dem USB-Gerät.
• Prüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben. Die Dateien des USB-Geräts können beschädigt sein. Formatieren Sie das USB-Gerät und versuchen Sie es erneut.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

"NOT SUPPORT MULTI CONNECT"

• Die Bluetooth®-Verbindung kann nicht hergestellt werden. Trennen Sie die Verbindungen mit den verbundenen Geräten und versuchen Sie es erneut.

"NOT SUPPORTED"

• Um den Karaoke-Effekt für die Quelle D-IN zu verwenden, ändern Sie die Einstellung des digitalen Audioausgangs am externen Gerät zu PCM.

"PLAYERERROR"

• Ein nicht unterstütztes MP3-Format wird abgespielt. Dieser Titel wird übersprungen, und die Wiedergabe wird mit dem nächsten Titel fortgesetzt.

• Die Fernbedienung und das Gerät verwenden verschiedene Codes. Ändern Sie den Code der Fernbedienung.
• Wenn „REMOTE 1“ angezeigt wird, halten Sie [OK] und [auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.
• Wenn „REMOTE 2“ angezeigt wird, halten Sie [OK] und [<] mindestens 4 Sekunden lang gedrückt.

.USB NO DEVICE

• Das USB-Gerät ist nicht angeschlossen. Überprüfen Sie den Anschluss.

"USB OVER CURRENT ERROR"

• Das USB-Gerät zieht zu viel Strom. Trennen Sie das USB-Gerät, und schalten Sie das System aus und dann wieder ein.
• Überprüfen Sie die Verbindung, sie kann durch ein defektes USB-Kabel verursacht werden.

"VBR"

• Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern.

Vorbereitung

Halten Sie wiederholt [SELECT] am Gerät, um „AUX“ auszuwählen.

So setzen Sie den Code auf „REMOTE 2“

1 Halten Sie [SELECT] am Gerät und [<] gedrückt, bis „REMOTE 2“ angezeigt wird.

2 Halten Sie [OK] und [<] mindestens 4 Sekunden lang gedrückt.

So setzen Sie den Code auf „REMOTE 1“

1 Halten Sie [SELECT] am Gerät und [...] auf der Fernbedienung gedrückt, bis „REMOTE 1“ angezeigt wird.

2 Halten Sie [OK] und [ ] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.

Systemspeicher zurücksetzen

Setzen Sie den Speicher in folgenden Fällen zurück:

• Das Gerät reagiert beim Drücken der Knöpfe nicht.
• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen.

1 Halten Sie [ /] am Gerät gedrückt, bis „RESET?“ angezeigt wird.

2 Halten Sie [ /] am Gerät gedrückt und drücken Sie [SELECT].

"RESET" wird angezeigt.

Nach dem „-angezeigt wird, schaltet sich das Gerät automatisch aus.

Alle Einstellungen werden auf die werkseitigen

Voreinstellungen zurückgesetzt.

Samtliche gespeicherte Eingaben müssen neu festgelegt werden.

DEMO Play

Das Gerät wird die eingespeicherte Demo-Melodie eine Minute lang abspielen.

1 Halten Sie [JUKEBOX] fummindestens 2 Sekunden gedrückt.

"WAIT FOR DEMO PLAY" wird angezeigt, während Sie den Schalter gedrückt gehalten.

Demo-Melodie wird gespielt und „DEMOPLAY“ wird angezeigt.

2 Drücken Sie [■] zum Stoppen der Demo.

Technische Daten

Allgemeine Daten

Stromversorgung

220 V bis 240 V Wechselstrom, 50 Hz

Leistungsaufnahme

47 W

Leistungsaufnahme im Bereitschaftszustand (ca.)

Wenn „BLUETOOTH STANDBY“ auf „OFF“ gesetzt ist 0,5 W

Wenn „BLUETOOTH STANDBY“ auf „ON“ gesetzt ist 0,6 W

Abmessungen (B x H x T) 285 mm x 585 mm x 303 mm

Masse 10,2 kg

Betriebstemperaturbereich 0 °C bis +40 °C

Betriebsluftfeuchtigkeitsbereich

35 % bis 80 % rel. Feuchte (ohne Kondensatbildung)

Verstärkerteil

RMS Ausgangsleistung (Stromversorgung)

Frontkanal (beide Kanäle angesteuert)

Geeignete Discs (Durchmesser 8 cm oder 12 cm)

CD, CD-R/RW (CD-DA, MP3*)

* MPEG-1 Layer 3

Aufnehmer

Wellenlänge 790 nm (CD)

Anschlussteil

USB-Port

USB-Standard USB 2.0 volle Geschwindigkeit

Speichermedium Formatunterstützung MP3 (.mp3)

Dateisystem des USB-Geräts FAT12, FAT16, FAT32

Digitaler Audio-Eingang

Optischer Digitaleingang Optische Anschlussklemme

Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz, 96 kHz

Audioformat PCM

Mikrofon

Anschluss Mono, 6,3 mm-Buchse (2 System)

Analoger Audio-Eingang

Audio-Eingang Pin-Buchse (1 System)

Gleichstrom IN

Anschlusstyp USB Micro-B, 5 V, 2 A

Bluetooth®-Teil

Version Bluetooth®-Version 5.0

Klasse Klasse 1

Unterstützte Profile A2DP, AVRCP, SPP

Frequenzband 2,4 GHz-Band FH-SS

Betriebsfrequenz 2402 MHz bis 2480 MHz

Max. Leistung (e.i.r.p.) 8 dBm

Reichweite 30 m Sichtlinie

Unterstützte Codes SBC

Lautsprecherbox

Lautsprechereinheit(en)

Tieftöner 20 cm Konustyp x 1

6 cm Konustyp x 2

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten. Die angegebenen Maße- und Abmessungsdaten sind ungefähre Werte.
• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

Wiedergabe startet nicht.

Systemspeicher zurücksetzen

Gewicht 10,2kg

Betriebstemperaturbereich 0°C bis +40°C
