Produktart	Akku-Bohrschrauber
Marke	Panasonic
Modell	EY 74A1 LS2G
Nennspannung	14,4 V
Leerlaufdrehzahl (niedrig)	80 - 600 min⁻¹
Leerlaufdrehzahl (hoch)	220 - 1750 min⁻¹
Bohrfutterkapazität	1,5 mm - 13 mm
Drehmoment (Kupplung)	0,5 - 4,4 N·m (18 Stufen + Bohrmodus)
Gesamtlänge	203 mm
Gewicht (mit Standardakku)	1,85 kg
Stromversorgung	Wiederaufladbarer Li-Ionen-Akku (kompatible Modelle: EY9L44, EY9L45, EY9L50, EY9L51)
Kompatibles Ladegerät	EY0L81 oder EY0L82
Hauptfunktionen	Bohren, Schrauben; einstellbare Kupplung, 2-Gang-Getriebe, Motorstopp, LED-Licht, Gürtelhaken
Wartung und Reinigung	Mit einem trockenen, sauberen Tuch reinigen; kein Wasser, Lösungsmittel oder flüchtige Produkte verwenden
Sicherheit	Gehörschutz tragen, Zusatzgriff verwenden, Werkzeug an den isolierten Flächen halten
Ersatzteile und Reparaturfähigkeit	Ausschließlich Panasonic-Zubehör und -Akkus verwenden; für Reparaturen wenden Sie sich an ein autorisiertes Servicecenter
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar; Ladezeit variiert je nach Akkumodell

Häufig gestellte Fragen - EY 74A1 LS2G PANASONIC

Wie wechsle ich den Bohrer am Bohrschrauber EY 74A1 LS2G?

Trennen Sie den Akku oder stellen Sie den Schalter in die Mittelstellung. Drehen Sie den Verriegelungsring gegen den Uhrzeigersinn, um zu lösen, entfernen Sie den alten Bohrer, setzen Sie den neuen ein und ziehen Sie ihn im Uhrzeigersinn fest, bis das Bohrfutter einrastet.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Einstellring der Kupplung auf eine der 18 Stufen oder auf das Bohrsymbol. Eine niedrige Einstellung entspricht einem geringen Drehmoment, ideal zum Eindrehen kleiner Schrauben; eine hohe Einstellung ergibt ein stärkeres Drehmoment.

Welchen Akku kann ich mit diesem Modell verwenden?

Verwenden Sie nur kompatible Panasonic Li-Ionen-Akkus: EY9L44, EY9L45, EY9L50 oder EY9L51. Verwenden Sie niemals nicht konforme oder gefälschte Akkus.

Wie lade ich den Akku richtig?

Schließen Sie das Ladegerät (EY0L81 oder EY0L82) an eine Steckdose an. Setzen Sie den Akku ein, indem Sie die Markierungen ausrichten und nach vorne schieben. Die grüne Anzeige leuchtet während des Ladevorgangs; sie erlischt, wenn der Ladevorgang abgeschlossen ist. Laden Sie nicht bei Temperaturen unter 0°C oder über 40°C.

Was tun, wenn die Überhitzungsanzeige aufleuchtet?

Die Anzeige zeigt an, dass der Motor oder der Akku überhitzt ist. Lassen Sie das Werkzeug mindestens 30 Minuten vollständig abkühlen, bevor Sie es wieder verwenden. Vermeiden Sie Dauerbetrieb unter starker Last.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Vorwärts-/Rückwärts-Umschalter oberhalb des Auslösers. Drücken Sie ihn nach links für Vorwärtsdrehung, nach rechts für Rückwärtsdrehung. Betätigen Sie ihn niemals, wenn der Auslöser gedrückt ist.

Kann ich diesen Bohrschrauber zum Bohren in Beton verwenden?

Nein, das Modell EY 74A1 LS2G ist nicht mit Schlagfunktion ausgestattet. Es ist für Bohren in Holz und Metall sowie für Schraubarbeiten ausgelegt. Für Beton verwenden Sie das Modell EY7960.

Wie pflege ich das Werkzeug?

Reinigen Sie das Gehäuse des Werkzeugs mit einem trockenen, sauberen Tuch. Verwenden Sie kein Wasser oder Lösungsmittel. Entfernen Sie regelmäßig angesammelte Späne und Schmutz im Inneren. Bei Problemen wenden Sie sich an ein autorisiertes Servicecenter.

Das LED-Licht leuchtet nicht, was tun?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Drücken Sie einmal den Schalter, um das Werkzeug zu aktivieren, drücken Sie dann die Taste für das LED-Licht. Das Licht schaltet sich nach 5 Minuten Inaktivität automatisch aus.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist als kostenloser PDF-Download auf notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihre Sprache über das Formular auf der Website anfordern.

BEDIENUNGSANLEITUNG EY 74A1 LS2G PANASONIC

Akku-Bohrschrauber/Akku-Schlagbohrschrauber/Akku-Auto-Bohrschrauber

Perceuse-visseuse sans fil/Perceuse à percussion-visseuse sans fil/Perceuse-visseuse automatique sans fil

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

D Unbedingt die Akkuschutzkappe verwenden

• Wenn der Akku nicht benutzt wird, bewahren Sie ihn so auf, dass die Kontakte nicht durch Fremdstoffe, wie z. B. Staub und Wasser usw., verschmutzt werden. Bringen Sie unbedingt die Akkuschutzkappe zum Schutz der Kontakte an.
• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden. VORSICHT: Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden. Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in diese eingesetzt ist.
• Wenn der Akku nicht fest eingesetzt ist, blinken die Überhitzungs-Warnlampe und die Akkuladungs-Warnlampe und das Gerät dreht den Bohrer nicht wie üblich, um darauf hinzuweisen, dass das Gerät nicht betriebssicher arbeitet, selbst wenn ein Schalter ausgelöst wird. Schieben Sie den Akku sowie in das Gerät hinein, bis das rote Schild verschwindet.

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE

Diese Werkzeuge können zum Festziehen der Schrauben im Kupplungsmodus und zum Bohren von Löchern in Holz und Metall im Bohrmodus verwendet werden. Mit dem Modell EY7960 lassen sich außerdem im Hammermodus Löcher in weichen Beton oder ähnliche Materialien bohren.

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN

1) Tragen Sie geeigneten Gehörschutz. Lärmeinwirkung kann zu Gehörverlust führen. 2) Verwenden Sie den mit dem Werkzeug gelieferten Zusatzgriff.

Verlust der Kontrolle kann Verletzungen verursachen.

3) Halten Sie Elektrowerkzeuge an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Maschine auf verborgene Kabel treffen kann; bei Kontakt mit stromführenden Kabeln werden die freiliegenden Metallteile der Maschine ebenfalls stromführend und der Benutzer erleidet einen elektrischen Schlag. 4) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub entsteht. 5) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 6) Beim Bohren oder Schrauben in Wände, Fußböden usw. können stromführende Kabel berührt werden. DAHER NIE DAS SCHNELLSPANNFUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 7) Falls das Bit stecken bleibt, lassen Sie sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann.

Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen.

8) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden. 9) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit aufladen. 10) Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre). 11) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt. 12) Verstellen Sie den Drehzahl-Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen.

WARNUNG:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontaktenden des Akkus in Berührung kommen.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren. Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

Symbol	Bedeutung
V Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
...min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
	Nur für Inneneinsatz.

III. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Dieses Werkzeug ist mit einem schlüssellosen Bohrfutter ausgestattet.

1. Anbringen

Das Bit einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört.

1. Abnehmen

Den Knebelring entgegen dem Uhrzeigersinn drehen (von vorn gesehen), dann das Bit abnehmen.

HINWEIS:

Wenn starkes Spiel im Futter auftritt, den Bohrer sichern, dann ① die Futterklauen durch Drehen der Sperrhülse öffnen und ② die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen.

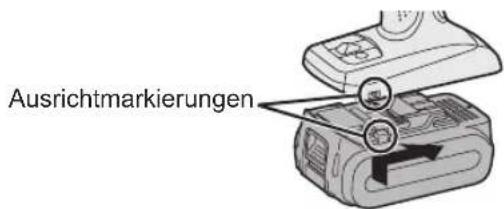

Anbringen oder Abnehmen des Akkus

1. Zum Anbringen des Akkus:

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

Den Akku einschieben, bis er einrastet.

1. Zum Entfernen des Akkus:

Zum Abnehmen des Akkus am Knopf an der Vorderseite ziehen.

IV. BETRIEB

[Hauptteil]

Schalterfunktion

1. Die Drehzahl erhöht sich, je stärker der Elektronikschalter gedrückt wird. Drücken Sie den Elektronikschalter zu Beginn der Arbeit nur wenig, um mit langsamer Drehung zu beginnen.
2. Ein elektronischer Feedback-Controller wird verwendet, um auch bei niedriger Drehzahl ein starkes Drehmoment zu erhalten.
3. Beim Loslassen des Elektronikschalters wird die Bremse betätigt und der Motor sofort angehalten.

HINWEIS:

Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal.

VORSICHT:

Wird die Maschine durch Betätigen des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnt. Dies ist kein Anzeichen für eine Funktionsstörung.

• Die Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines neuen Akkus betätigt wird, oder nachdem die Maschine mindestens 1 Minute lang nicht benutzt worden ist (oder mindestens 5 Minuten bei leuchtender LED). Bei der zweiten und jeder weiteren Betätigung läuft die Maschine ohne Verzögerung an.

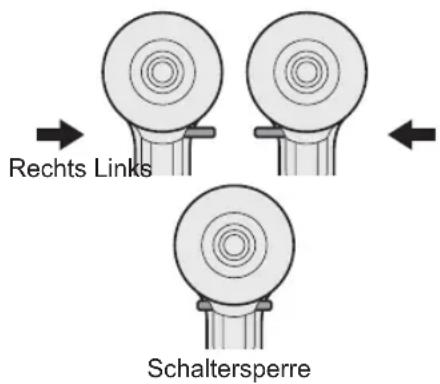

Umschalten und Betätigen des Rechts-/Linkslauf-Umschalthebels

VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Rechtslauf - Schalterbetätigung

1. Für Rechtslauf den Hebel drücken.
2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der Elektronikschalter gedrückt wird, um effizientes Anziehen von Schrauben und Bohren zu erhöhen. Beim Loslassen des Schalters wird die Bremse betätigt und das Futter sofort angehalten.
4. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

Linklauf - Schalterbetätigung

1. Für Linklauf den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drucken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

Einstellung des Kupplungsdrehmoments

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „ ein (EY7441, EY74A1).

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position 2/3 ein (EY7940).

HINWEIS:

Schalten Sie stets die Maschine aus und nehmen Sie sie vom Werkstück ab, wenn Sie durch Drehen des Kupplungsgriffs vom Bohrmodus auf den Schlagbohrmodus oder umgekehrt umschalten.

VORSICHT:

Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf diese Zeichen (◄).

Wenn der Kupplungsring sich nach dem Festziehen von Schrauben mit Kupplungsfunktion nicht auf Bohr- oder Hammermodus einstellen lässt, den Kupplungsring auf Position 1 stellen und die Kupplung eine Sekunde lang betätigen.

Wahl der Drehzahl

Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl. (EY7441, EY7940, EY74A1)

Je weiter der stufenlose Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

Wählen Sie eine niedrige, hohe oder Auto-Drehzahl je nach Verwendung (EY7443)

NIEDRIG AUTO HOCH

Je stärker der Elektronikschalter gedrückt wird, desto höher wird die Drehzahl.

Das Modell EY7443 besitzt einen AUTO-Modus, der die Belastung des Werkzeugs erkennt und automatisch zwischen Hoch- (HIGH) und Niederdrehzahlbetrieb (LOW) umschaltet.

Bei niedriger Belastung beginnt das Werkzeug den Betrieb immer mit der Geschwindigkeit HIGH.

Wenn sich das Anziehdrehmoment erhöht, schaltet das Werkzeug auf die Geschwindigkeit LOW um. Halten Sie das Werkzeug mit festem Griff, damit es sich durch das erhöhte Drehmoment nicht aus Ihren Händen windet.

Beim Betrieb im AUTO-Modus hängt es von den jeweiligen Arbeitsbedingungen ab, ob und wann das Werkzeug zwischen Hoch- (HIGH) und Niederdrehzahlbetrieb (LOW) umschaltet. Diese Schwankungen im Verhalten des Werkzeugs sind normal und stellen keine Funktionsstörung dar.

Hinweis: Bei Wahl des AUTO-Modus am EY7443

Während des Betriebs im AUTO-Modus kann es vorkommen, dass das Werkzeug bei geringer Belastung auf die Geschwindigkeit LOW umschaltet, falls der Akku schwach oder die Akkutemperatur niedrig ist (0°C oder tiefer). Laden Sie in diesem Fall den Akku auf, oder legen Sie den Akku mindestens eine Stunde lang an einen warmen Ort, bevor Sie ihn benutzen. Je nach der Belastung kann das Werkzeug mehrmals zwischen Hoch- (HIGH) und Niederdrehzahlbetrieb (LOW) hin und her schalten. Wenn dieses Umschalten unerwünscht ist, stellen Sie das Werkzeug manuell auf die Geschwindigkeit HIGH oder LOW ein.

VORSICHT:

• Überprüfen Sie den Drehzahl-Wahlschalter vor Gebrauch.
• Verwenden Sie eine niedrige Drehzahl, wenn eine große Kraft bei der Arbeit erforderlich ist. (Die Verwendung einer hohen Drehzahl bei Ausübung einer großen Kraft kann zu einer Beschädigung des Motors führen.)
• Verstellen Sie den Drehzahl-Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen.
• Siehe die technischen Daten für MAXIMAL ZULÄSSIGE KAPAZITÄTEN.

VORSICHT:

• Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen.
• Blockieren Sie nicht die Ventilationsöffnungen an den Seiten des Gehäuses während des Betriebs. Anderenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem Ausfall führen kann.
• Belasten Sie das Werkzeug (den Motor) NICHT übermäßig. Es kann sonst zu einer Beschädigung der Maschine kommen.
• Halten Sie die Maschine so, dass die Abluft von den Ventilationsöffnungen im Gehäuse nicht direkt auf Ihre Haut bläst. Anderenfalls können Sie sich verbrennen.

Bitverriegelungsfunktion

1. Wenn der Elektronikschalter bei eingesetztem Schraubendreherbit ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis zu 22,6 N·m, 230 kgf·cm, 199 in-lbs).

Es kann etwas Spiel im Futter vorhanden sein, was jedoch keine Funktionsstörung ist.

1. Dieses Merkmal ist praktisch, um Schrauben anzuziehen, die ein höheres Drehmoment als das maximale Drehmoment des Schraubers benötigen (Position 2 an der Kupplung), um die Festigkeit einer Schraube zu überprüfen, oder um eine sehr fest angezogene Schraube zu lösen.

Verwendung des Riemenhakens

WARNUNG!

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken könnte sich irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn Sie das Werkzeug mit dem Gürtelhaken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Ändern der Befestigungsseite des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Entfernen des Hakens

(1) Entfernen Sie die Schraube. (2) Ziehen Sie den Haken heraus.

1. Befestigen des Hakens auf der anderen Seite

(1) Führen Sie den Haken auf der anderen Seite ein. (2) Ziehen Sie die Schraube gut fest.

Bedienfeld

EY7441/EY7940/EY74A1

EY7443

(1) LED-Leuchte

Vor Verwendung der LED-Leuchte muss immer der Netzschalter einmal gezogen werden.

Drücken Sie die LED-Leuchtentaste. Die Leuchte braucht nur einen sehr geringen Strom, so dass die Leistung des Werkzeugs und die Akkukapazität nicht beeinträchtigt wird.

VORSICHT:

Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt. - Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist. Die LED-Leuchte schaltet sich aus, wenn das Werkzeug während 5 Minuten nicht verwendet wurde.

Vorsicht: NICHT IN DEN STRAHL SEHEN. Die Verwendung von Bedienelementen, Einstellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

(2) Überhitzungswarnleuchte

Aus (normaler Betrieb)

Leuchtet: Überhitzung (Motor)

Blinkt: Überhitzung (Akku)

Zeigt an, dass der Betrieb wegen Motor- oder Akkuüberhitzung unterbrochen wird.

Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Werkzeug gründlich abkühlen (mindestens 30 Minuten). Das Werkzeug ist wieder einsatzbereit, wenn die Überhitzungswarnleuchte erlischt.
• Verwenden Sie das Werkzeug so, dass die Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion öfter ansprechen.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.
• Der Umgebungstemperaturbereich liegt zwischen 0 °C und 40 °C. Wenn der Akku bei einer Akkutemperatur unter 0 °C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0 °C oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.

Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darüber stark ab.

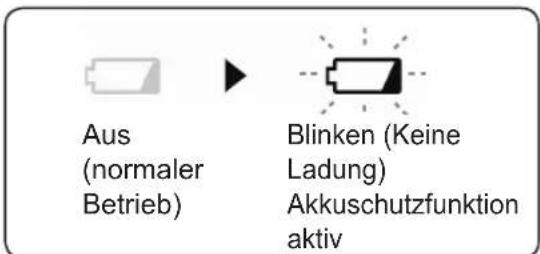

(3) Akkuladungs-Warnlampe

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe. - Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf. - Wird die Maschine bei zu geringer Akku-Restladung gestartet, kann sie stehen bleiben, ohne dass zuvor die Akkuladungs-Warnlampe blinkt. Dies zeigt an, dass zu wenig Akku-Restladung für den Betrieb der Maschine vorhanden ist. Daher sollte der Akku vor weiterem Gebrauch aufgeladen werden.

• Wird die Maschine während des Betriebs einer plötzlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutzsensor ausgelöst werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird.

EY7441/EY7940/EY74A1

EY7443

Die Akkuschutzfunktion kann aktiviert werden, wenn der Motor plötzlich stark belastet wird, selbst wenn noch genügend Akkurestladung vorhanden ist. In diesem Fall blinken die Akkuladungs-Warnlampe und die LED-Leuchte (EY7443, EY74A1). - Falls sowohl die Akkuladungs-Warnlampe als auch die LED-Leuchte blinken, verringern Sie die Kraft, mit der Sie den Schrauber andrücken, oder, falls Sie einen Bohrschrauber verwenden, stellen Sie den Drehzahl-Wahlschalter auf eine niedrigere Drehzahl ein (EY7443, EY74A1). - Wenn das Werkzeug im AUTO-Modus nicht zwischen den Geschwindigkeiten HIGH und LOW umschaltet, stoppt der Motor und die Anzeigelämpchen für niedrigen Batteriestand und für Überhitzung blinken abwechselnd. Das ist keine Betriebsstörung. - Wenn beide Anzeigelämpchen abwechselnd blinken, drücken Sie den Trigger erneut. (EY7443).

[ Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. - Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes. - Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhindern, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

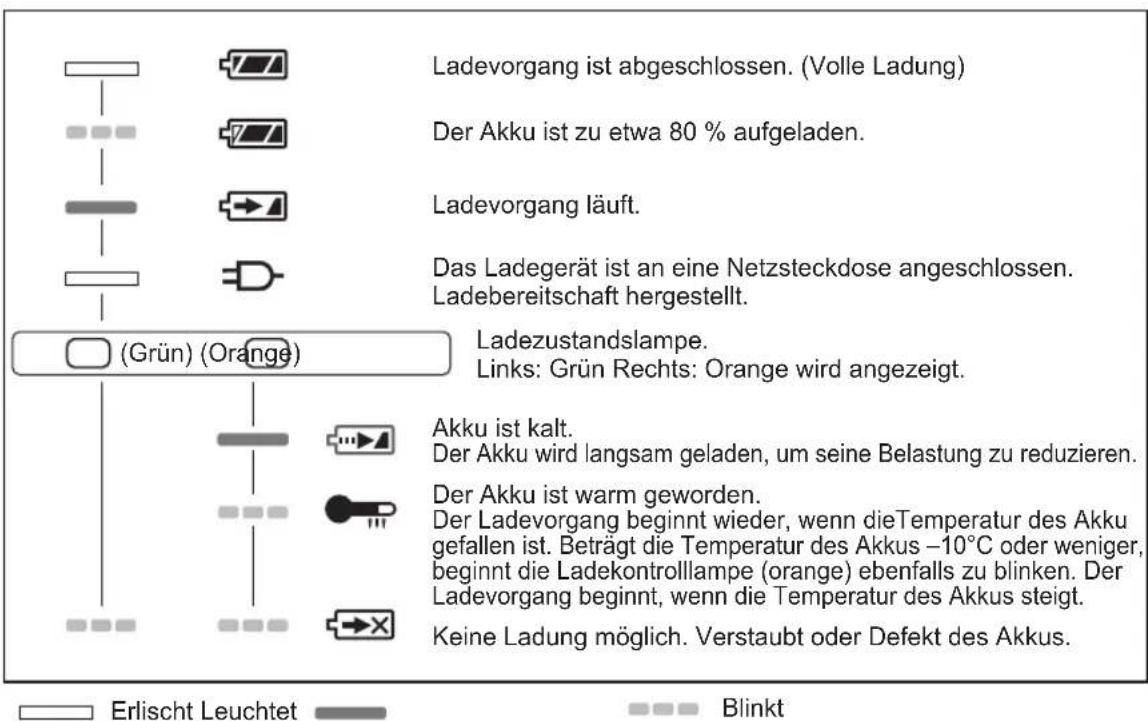

[Ladegerät]

Laden

VORSICHT:

• Falls die Temperatur des Akkus unter etwa -10 °C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.
• Der Umgebungstemperaturbereich liegt zwischen 0 °C und 40 °C. Wenn der Akku bei einer Akkutemperatur unter 0 °C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0 °C oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

Keinen Motorgenerator als Spannungsquelle benutzen. - Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät

1. Ladegerät an Wandsteckdose anschließen.
2. Akku fest in das Ladegerät schieben.

1) Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen. 2) In Pfeilrichtung nach vorn schieben.

Ausrichtmarkierungen

1. Während des Ladens leuchtet die Ladekontrollampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrollampe.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrollampe (grün) nicht erlischt.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten erlischt die grüne Ladekontrollampe.

ANZEIGELAMPEN

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Europäischen Union gültig.

Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

V. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

Falls Wasser in das Werkzeug oder den Akku eindringt, halten Sie umgehend das Wasser ablaufen und die Teile trocknen.

Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergröße passende Bits.

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell EY7441 EY7940 EY7443		M5
Schrauben eindreten	Maschinenschraube
	Holzschraube ø6,8	mm
Bohren	Selbstbohrende Schraube	ø6 mm
	Für Holz ø35 mm
	Für Metall ø13 mm
	For Masonry - 13 mm --

VIII. TECHNISCHE DATEN HAUPTGERÄT

Model EY7441 EY7940 EY7443		EY74A1
Motorspannung 14,4 V		14,4 V 18 V
Drehzahl ohne Last	Niedrig	70~400min-1		60~400min-1	50~480min-1	80~600min-1
	Hoch	200~1400min-1		160~1400 min-1	130~1400 min-1	220~1750 min-1
	AUTO	-	-	160~1400 min-1	-	-
Schlagzahl/Min	Niedrig	-	1260~7200 min-1	-	-	-
	Hoch	-	3600~25200 min-1	-	-	-
Futterkapazität		Ø1,5 mm - Ø13 mm
Kupplungsdrehmoment		Ca. 0,5 N·m - 4,4 N·m	Ca. 1,0 N·m - 4,4 N·m	Ca. 0,5 N·m - 4,4 N·m	Ca. 0,5 N·m - 0,4 N·m
Gesamtlänge		193 mm	200 mm	199 mm	203 mm
Gewicht (mit Akku EY9L44)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Gewicht (mit Akku EY9L45)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Gewicht (mit Akku EY9L50)		-		-	-	1,95 kg
Gewicht (mit Akku EY9L51)		-		-	-	1,95 kg
Geräuschvibration		Siehe beiliegendes Datenblatt

AKKU

Modelln.r. EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
Akku Li-ion Battery
Akkuspannung	14.4V DC (3,6V x 4 Zellen)	14.4V DC (3,6V x 8 Zellen)	18V DC (3,6V x 10 Zellen)

AKKU-LADEGERÄT

Modellnr. EY0L81
Nennwert Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,93 kg
Ladezeit	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Nutzbar:45min	Nutzbar:30min	Nutzbar:50min	Nutzbar:65min	Nutzbar:50min	Nutzbar:65min
	Voll:60min	Voll:35min Vol	:65min Voll:80min	Voll:65min	Voll:80min
Modellnr. EY0L82
Nennwert Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,93 kg
Ladezeit	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Nutzbar:35min	Nutzbar:30min	Nutzbar:40min	Nutzbar:50min	Nutzbar:40min	Nutzbar:55min
	Voll:50min	Voll:35min	Voll:55min	Voll:60min	Voll:55min	Voll:70min

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neuesten Generalkatalog Bezug.

HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.

VIII. TECHNISCHE DATEN

HAUPTGERÄT

VIII. TECHNISCHE DATEN WERKZEUG

Model EY7441 EY7940 EY7443 EY74A1
Motorspanning 14,4 V		14,4 V 18 V
Onbelast toerental	Laag	70~400 min-1		60~400min-1	50~480min-1
	Hoog	200~1400 min-1		160~1400 min-1	130~1400 min-1
	AUTO	-	-	160~1400 min-1	-
Aantal kloppen per minuut	Laag	-	1260~7200 min-1	-	-
	Hoog	-	3600~25200 min-1	-	-
Boorkopcapaciteit		ø1.5 mm - ø13 mm
Koppelingsdraaimoment		Ong. 0,5 N·m-4,4 N·m	Ong. 1,0 N·m-4,4 N·m	Ong. 0,5 N·m-4,4 N·m	Ong. 0,5 N·m - 4,4 N·m
Totale lenghte		193 mm	200 mm	199 mm	203 mm
Gewicht (met accu EY9L44)		1,75 kg	1,8 kg	1,85 kg	1,85 kg
Gewicht (met accu EY9L45)		1,75 kg	1,8 kg	1,85 kg	1,85 kg
Gewicht (met accu EY9L50)		-	-	-	1,95 kg
Gewicht (met accu EY9L51)		-	-	-	1,95 kg
Geluid en trillingen		Zie het meegeleverde blad.

AKKU

II. ZUSÄTZLICHE SICHERHEITSHINWEISE
