EY 74A1 LS2G - Boremaskin PANASONIC - Gratis bruksanvisning og manual

Produkttype	Trådløs drill/skrutrekker
Merke	Panasonic
Modell	EY 74A1 LS2G
Nominell spenning	14,4 V
Tomgangshastighet (lav)	80 - 600 min⁻¹
Tomgangshastighet (høy)	220 - 1750 min⁻¹
Chukkekapasitet	1,5 mm - 13 mm
Dreiemoment (clutch)	0,5 - 4,4 N·m (18 posisjoner + booremodus)
Total lengde	203 mm
Vekt (med standard batteri)	1,85 kg
Strømforsyning	Oppladbart Li-ion batteri (kompatible modeller: EY9L44, EY9L45, EY9L50, EY9L51)
Kompatibel lader	EY0L81 eller EY0L82
Hovedfunksjoner	Boring, skruing; justerbar clutch, 2-trinns hastighetsvelger, motorbrems, LED-lys, beltekrok
Vedlikehold og rengjøring	Rengjør med en tørr, ren klut; ikke bruk vann, løsemidler eller flyktige produkter
Sikkerhet	Bruk hørselsvern, bruk ekstrahåndtak, hold verktøyet i de isolerte grepsflatene
Reservedeler og reparerbarhet	Bruk kun Panasonic tilbehør og batterier; kontakt et autorisert servicesenter for reparasjoner
Generell informasjon	Bruksanvisning tilgjengelig på flere språk; ladetid varierer avhengig av batterimodell

Ofte stilte spørsmål - EY 74A1 LS2G PANASONIC

Hvordan bytter du boret på drillen EY 74A1 LS2G?

Koble fra batteriet eller sett bryteren i midtstilling. Drei låsekragen mot klokken for å løsne, fjern det gamle boret, sett inn det nye og stram ved å dreie med klokken til chucken klikker.

Hvordan justerer du tiltrekkingsmomentet?

Drei clutchjusteringsringen til en av de 18 trinnene eller til boresymbolet. Lav innstilling gir lavt moment, ideelt for små skruer; høy innstilling gir høyere moment.

Hvilket batteri kan jeg bruke med denne modellen?

Bruk kun kompatible Panasonic Li-ion batterier: EY9L44, EY9L45, EY9L50 eller EY9L51. Bruk aldri uoriginale eller falske batterier.

Hvordan lader du batteriet riktig?

Koble laderen (EY0L81 eller EY0L82) til et stikkontakt. Sett inn batteriet ved å justere merkene og skyve det fremover. Det grønne lyset tennes under lading; det slukker når ladingen er fullført. Ikke lad ved temperaturer under 0°C eller over 40°C.

Hva gjør jeg hvis overopphetingsindikatoren tennes?

Indikatoren viser at motoren eller batteriet er overopphetet. La verktøyet avkjøles helt i minst 30 minutter før du bruker det igjen. Unngå kontinuerlig arbeid under høy belastning.

Hvordan reverserer du rotasjonsretningen?

Bruk fremover/bakover-spaken som sitter over avtrekkeren. Skyv den til venstre for fremoverrotasjon, til høyre for bakoverrotasjon. Aktiver den aldri når avtrekkeren er trykket inn.

Kan jeg bruke denne drillen til å bore i betong?

Nei, modellen EY 74A1 LS2G har ikke slagfunksjon. Den er designet for boring i tre og metall samt skruing. For betong, bruk modell EY7960.

Hvordan vedlikeholder jeg verktøyet?

Rengjør verktøyhuset med en tørr, ren klut. Ikke bruk vann eller løsemidler. Fjern jevnlig oppsamlet metallspon og smuss inni. Hvis et problem oppstår, kontakt et autorisert servicesenter.

LED-lyset tennes ikke, hva gjør jeg?

Sjekk at batteriet er ladet og riktig satt inn. Trykk én gang på bryteren for å aktivere verktøyet, trykk deretter på LED-lysknappen. Lyset slås automatisk av etter 5 minutters inaktivitet.

Hvor finner jeg den komplette bruksanvisningen?

Bruksanvisningen er tilgjengelig for gratis nedlasting som PDF på notice-facile.com. Du kan også be om en oversettelse til ditt språk via skjemaet på nettsiden.

BRUKSANVISNING EY 74A1 LS2G PANASONIC

Ledningløs drill og skrutrekker/Ledningløs slagdrill og skrutrekker/Kabelløs automatgiret drill og trekker

Ikke glem å bruke batteripakkedekselet

• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer som støv eller vann ikke forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene. Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk.

FORSIKTIG: For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

Hvis motoren eller batteriet blir opphetet, vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.

For trygg og sikker bruk

• Batteripakken skal installeres i henhold til en to-trinns sikkerhetsforanstaltning. Sørg for at batteripakken er korrekt installert i verktøyet før bruk.
• Når batteripakken er satt inn korrekt, lyser varsellampen for overoppheting (motor/batteri). Drillen roterer bit-en som normalt og gjør dette for å indikere at drillen fungerer på trygt og sikkert vis.

Sett inn batteripakken i verktøyet inntil den røde etiketten forsvinner.

Disse maskinene kan brukes til å stramme skruer i koblingsinnstilling og til å bore hull i tre og metall i boreinnstilling. I tillegg kan modell EY7960 brukes til å bore hull i myk betong og lignende materialer i hammerinnstilling.

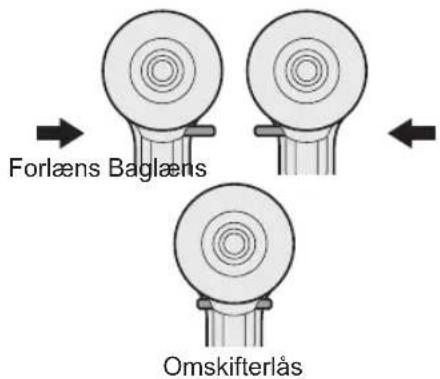

Bruk av grepet for forlengs/baklengs retning

FORSIKTIG:

For å forhindre skade må grepet for forlengs/baklengs retning ikke brukes før bitset er helt stoppet.

Montering/demontering av batteri

Originale bruksanvisninger: Engelsk. Oversettelse av de originale bruksanvisningene: Andre språk.

Les heftet "Sikkerhetsveiledning" og følgende før du tar i bruk verktøyet.

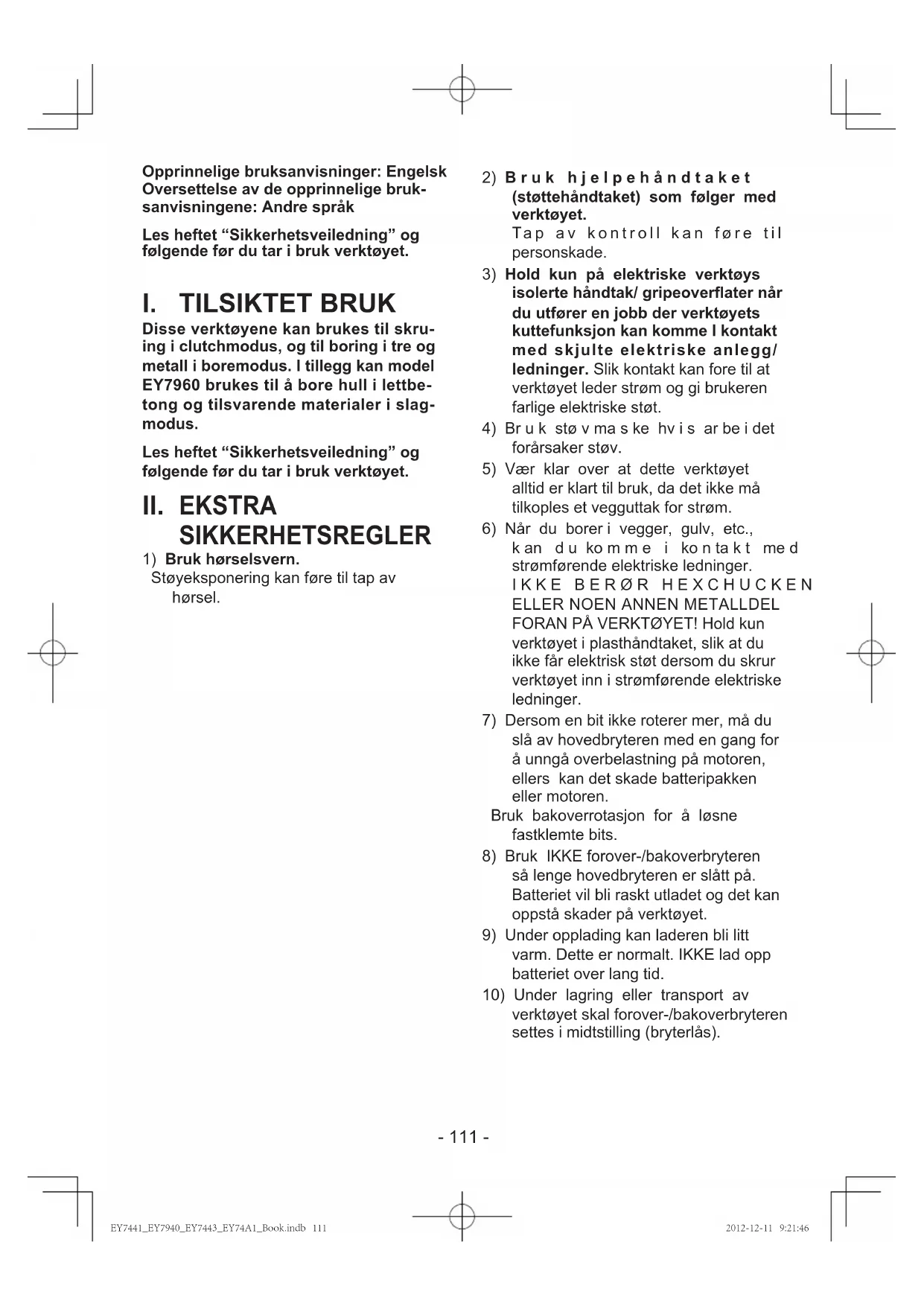

I. TILSIKTET BRUK

Disse verktøyene kan brukes til skruing i clutchmodus, og til boring i tre og metall i boremodus. I tillegg kan modell EY7960 brukes til å bore hull i lettbetong og tilsvarende materialer i slagmodus.

Les heftet "Sikkerhetsveiledning" og følgende før du tar i bruk verktøyet.

II. EKSTRA SIKKERHETSREGLER

1) Bruk hørselsvern.

Støyeksponering kan føre til tap av hørsel.

2) Bruk hjelpehåndtaket (støttehåndtaket) som følger med verktøyet. Tap av kontroll kan føre til personskade. 3) Hold kun på elektriske verktøys isolerte håndtak/gripeoverflater når du utfører en jobb der verktøyets kuttefunksjon kan komme i kontakt med skjulte elektriske anlegg/ledninger. Slik kontakt kan føre til at verktøyet leder strøm og gi brukeren farlige elektriske støt. 4) Bruk støvmaske hvis arbeidet forårsaker støv. 5) Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkoples et vegguttak for strøm. 6) Når du borer i vegger, gulv, etc., kan du komme i kontakt med strømførende elektriske ledninger. IKKE BERØR HÅNDTAKET ELLER NOEN ANNEN METALLDEL FORAN PÅ VERKTØYET! Hold kun verktøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger. 7) Dersom en bit ikke roterer mer, må du slå av hovedbryteren med en gang for å unngå overbelastning på motoren, ellers kan det skade batteripakken eller motoren. Bruk bakoverrotasjon for å løsne fastklemte bits. 8) Bruk IKKE forover-/bakoverbryteren som hovedbryter når den er slått på. Batteriet vil bli raskt utladet og det kan oppstå skader på verktøyet. 9) Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid. 10) Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midtstilling (bryterlås).

11) Ikke belast verktøyet ved å holde hovedbryteren halvveis (hastighetskontroll) slik at motoren stanser. 12) Bruk ikke hastighetsvelgeren (LAV - HØY) mens du holder hovedbryteren inne. Det kan forårsake at batteriet slites for raskt eller at motorens indre mekanisme blir beskadiget.

ADVARSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic er ikke ansvarlig for skader eller ulykker som skjer på grunn av bruk av gjenbrukte eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.

Symbol Betydning
V Volt
---=	Likestrom
nb	Hastighetutenbelastning
...min-1	Omdreininger ellerevksenlgangper minutt
Ah	Elektriskkapasitet avbatteripakke
	Forå reduserefarenfor personskader,mabrukerenhalestogforstättbruksanvisningen.
	For kun brukinnei huset.

III. MONTERING

Montere eller demontere en bit MERK:

Før du skal montere eller fjerne en bit må du koble batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås).

Verktøyet er utstyrt med en nøkkelløs borchuck.

1. Montering

Innsett biten og drei låsekragen med urviserne (sett fra forsiden) inntil kragen klikker på plass.

2. Demontering

Drei låsekragen mot urviserne (sett fra forsiden) og trekk av biten.

MERK:

Dersom du finner usedvanlige bevegelser i chucken, legg verktøyet på et sted og ① åpne chuckbakken ved å dreie låsekragen og ② trekk skruen til (venstregjenget skrue) med en skrutrekker mot urviserne (sett fra forsiden).

Montere eller demontere batteripakken

1. For å kople til batteripakken:

Oppstill opprettingsmerkene og monter batteripakken.

• Skyv batteripakken inntil den sitter på plass.

Opprettingsmerkene

1. For å fjerne batteripakken:

Trekk knappen ned for å fjerne batteripakken.

IV. BETJENING [Hoveddel]

Betjening av bryteren

1. Hastigheten øker etter hvert som du trykker inn hovedbryteren. Når du begynner arbeidet, trykk ned hovedbryteren litt for å starte rotasjonen sakte.
2. En tilbakekoplet elektronisk styreenhet er utstyrt for å gi et høyt dreiemoment med en lav hastighet.
3. Bremsen fungerer og motoren stanser så snart du slipper hovedbryteren.

MERK:

Når bremsen fungerer, kan du høre en bremselyd. Dette er normalt.

FORSIKTIG:

Når verktøyet betjenes med bryteren kan det være en kort forsinkelse før rotasjon starter. Dette signaliserer ikke en feil.

• Denne forsinkelsen oppstår når verktøyets kretssystem starter opp når bryteren trykkes inn første gang etter installering av en ny batteri-pakke eller etter at verktøyet ikke er brukt på minst 1 minutt (eller minst 5 minutter når LED er på). Rotasjon vil starte uten forsinkelse under andre gangs og etterfølgende bruk.

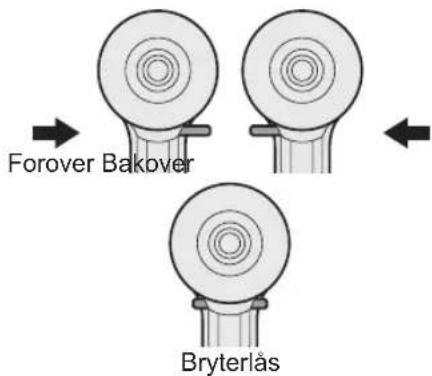

Bruk av forover-/bakoverbryter

FORSIKTIG:

For å unngå skader må du ikke bruke forover-/bakoverbryteren før biten er helt stanset.

Bryterbetjening ved forover rotasjon

1. Skyv retningshendelen i stilling for rotasjon forover.
2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.
3. Hastigheten øker etter hvert som du trykker inn hovedbryteren for effektiv boring og tilstramming av skruer. Bremsen fungerer og chucken stanser så snart du slipper hovedbryteren.
4. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

Bryterbetjening ved bakoverrotasjon

1. Skyv retningshendelen i stilling for rotasjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.
2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.
3. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

Innstilling av clutchdreiemoment

Innstill dreiemomentet til en av de 18 clutchinnstillingene eller til "2"-posisjon (EY7441, EY74A1).

Verktøyet må alltid stanses og fjernes fra arbeidsemnet når en skifter funksjon fra slag til boring eller fra boring til slag ved å rotere clutchhåndtaket.

FORSIKTIG:

Still inn clutchinnstillingen på dette merket før arbeidet starter.

Dersom clutchhåndtaket ikke kan bli satt til funksjonen "boring" eller "hamring" etter å ha kjørt med clutchfunksjon, må du sette clutchhåndtaket i posisjon 1 og kjøre clutchen i ett sekund.

Valg av hastighet

Velg en lav eller høy hastighet etter arbeidet som gjøres. (EY7441, EY7940, EY74A1)

Hastigheten øker etter hvert som du trykker inn hovedbryteren.

Velg lav, høy eller auto-hastighet etter hva som passer bruken (EY7443).

LAV AUTO

Jo mer du drar i den regulerbare hastighetskontrollavtrekkeren, desto høyere blir hastigheten.

EY7443 har en AUTO-modus, som oppdager belastningen på verktøyet og bytter automatisk mellom HØY og LAV hastighet.

Når tilstrammingsmomentet øker, stiller verktøyet seg til LAV fart. Hold et godt grep på verktøyet slik at det ikke vris ut av hendene på grunn av økt dreiemoment.

Når verktøyet brukes i AUTO-modus, vil om og når verktøyet veksler mellom HØY og LAV hastighet avhenge av spesifikke arbeidsforhold. Disse variasjonene i verktøyets oppførsel er normale og representerer ikke en feil.

Merk: Når du velger AUTO på EY7443, kan verktøyet under AUTO-modus bytte til LAV hastighet under lett belastning hvis det er lite gjenværende batterilevetid eller hvis batteriets temperatur er lav (0°C eller mindre). I dette tilfellet må du lade batteriet eller legge batteripakken på et varmt sted i minst en time for å la det varme seg opp før bruk.

Avhengig av belastningen, kan verktøyet bytte frem og tilbake mellom HØY og LAV hastighet flere ganger. Hvis denne vekslingen er uønsket, sett verktøyet i HØY eller LAV hastighet manuelt.

FORSIKTIG:

• Kontroller hastighetsvelgeren før bruk.
• Velg lav hastighet når det kreves et høyere moment under arbeidet. (Arbeid med høy hastighet og høy dreiemoment samtidig kan forårsake motorskade.)
• Bruk ikke hastighetsvelgeren (LAV - HØY) mens du holder hovedbryteren inne. Det kan forårsake at batteriet slites for raskt eller at motorens indre mekanisme blir beskadiget.
• Se spesifikasjonen for "STØRSTE ANBEFALTE KAPASITETER".

FORSIKTIG:

For å unngå for høy temperaturøkning på verktøyets overflate, må du ikke bruke verktøyet i lange tidsperioder av gangen (bruke to eller flere batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før du bytter ut batteripakken. Tildekk ikke helt ventilasjonsåpningen på siden av hoveddelen under arbeidet. I så fall kan verktøyet ikke fungere riktig, og det fører til feil. - Ikke belast verktøyet (motoren) unødvendig. Det kan forårsake motorskade. Forsikre deg om at du bruker verktøyet slik at blåseluften fra ventilasjonsåpningen ikke kommer i kontakt med din hud. Blåseluften kan brenne deg.

Bitlåsfunksjon

1. Mens hovedbryteren ikke er i funksjon og skrutrekkerbiten er på plass, kan verktøyet brukes som en manuell skrutrekker (opp til 22,6 N·m, 230 kgf·cm). Det vil være et lite slark i chucken, men det er ikke en funksjonsfeil.
2. Denne funksjonen er praktisk for tilstramming av skruer som trenger et høyere dreiemoment enn det høyeste dreiemomentet som er tillatt for skrutrekkeren (posisjon 2 på clutchen), f.eks. når du vil være sikker på at skruen er fastspent, eller du vil løsne hardtspente skruer.

Hvordan bruke beltekroken

ADVARSEL!

Pass på å feste beltekroken skikkelig til hovedenheten med en godt tilstrammet skrue. Dersom beltekroken ikke er skikkelig festet til hovedenheten, kan krogen løsne, og enheten kan dermed falle ned. Dette kan føre til en ulykke eller en skade. - Kontroller regelmessig om skruene er trukket hardt til. Dersom du finner at de er løse, stram dem igjen. Pass på å feste beltekroken fast og skikkelig til buksebeltet eller et annet belte. Pass på at enheten ikke glir av beltet. Dette kan føre til en ulykke eller en skade. Når hovedenheten holdes av beltekroken, må du ikke hoppe eller springe rundt med maskinen. Dette kan føre til at krogen hektes av, og at enheten dermed kan falle av. Dette kan føre til en ulykke eller en skade. - Når beltekroken ikke benyttes, må du passe på å sette den i lagringsstilling. Hvis ikke, kan du hekte fast beltekroken til andre gjenstander. Dette kan føre til en ulykke eller en skade.

• Så lenge enheten er hektet på buksebeltet med beltekroken, må du være forsiktig. En skarp gjenstand, slik som en bit, kan medføre ulykker eller skader.

Bytte feste av beltekroken

Beltekroken kan festes på begge sider av enheten.

1. Fjerning av festekrok

(1) Fjern skruen. (2) Dra ut festekroken.

1. Montering av festekrok på den andre siden

(1) Sett inn festekroken på den andre siden. (2) Stram skruen skikkelig slik at den er festet ordentlig.

Kontrollpanel

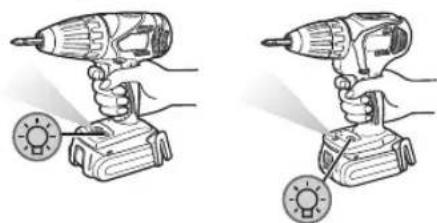

(1) LED-lys

Trekk alltid en gang i strømbryteren før LED-lyset brukes. Trykk på LED-lysknappen.

Lyset trekker svært lite strøm, og vil ikke påvirke motorytelsen under bruk eller batterikapasiteten nevneverdig.

FORSIKTIG:

• Det innbygde LED-lyset er laget for midlertidig belysning av et indre arbeidsområde.
• Bruk ikke LED-lyset som erstatning for en lommelykt fordi det ikke gir nok lys.
• LED-lyset slår seg av når verktøyet har vært brukt i 5 minutter.

Forsiktig: IKKE SE INN I LYSSTRÅLEN. Bruk av kontroller eller justeringer eller prosedyreytelse annet enn de som er spesifisert herved kan føre til at man blir utsatt for farlig stråling.

Viser at arbeidet ble avbrutt pga. overoppheting av batteriet.

For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

• Hvis motoren eller batteriet blir opphetet, vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.
• Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert, må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slokket, er verktøyet klart til bruk igjen.
• Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger. Hvis verktøyet brukes kontinuerlig under forhold med stor belastning, eller om det brukes under forhold med høy temperatur (f.eks. om sommeren), kan beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger. Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.
• Temperaturen må være mellom 0°C (32°F) og 40°C (104°F).

Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig.

• Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.

Ytelsen til EY9L42 svekkes betraktelig ved 10°C og lavere temperatur på grunn av driftsforholdene og andre faktorer.

(3) Varsellampe for at batteriet er for lavt

Av (normalt arbeid)

Blink (For lite strøm) Funksjon for batteribeskyttelse er aktiv

Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelsesfunksjonen innebygd i verktøyet for å hindre fullstendig utlading av batteripakken.

• Funksjonen for batteribeskyttelse kommer i funksjon like før batteriet blir helt tomt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umiddelbart.
• Om verktøyet er startet med for lite gjenværende batterikraft, kan det stanse uten at varsellampen for lavt batteri blinker først. Dette angir at det er for lite strøm igjen til å bruke verktøyet, og at batteriet må lades før mer bruk.
• Om verktøyet under bruk utsettes for en plutselig belastning som får motoren til å låse seg, kan sensoren for forbinding av overbelastning løses ut og varsellampen for lavt batteri blinker. Lampen stopper å blinke når du fjerner årsaken til opphenget og slår bryteren av og på.

EY7441/EY7940/EY74A1 EY7443

• Batteribeskyttelsesfunksjonen kan bli aktivert når motoren plutselig utsettes for høy belastning, selv om batteriet har tilstrekkelig strøm. I dette tilfellet vil både varsellampen for lavt batteri og LED-lyset blinke (EY74A1).
• Om både varsellampen for lavt batteri og LED-lyset blinker, reduser kraften som du belaster driveren med, eller hvis du bruker drill, juster hastigheten til en lavere innstilling (EY74A1).
• Dersom verktøyet ikke veksler mellom HØY og LAV hastighet i AUTO-modus, vil motoren stoppe og varsellampen for lavt batteri og varsellampen for overoppheting vil blinke vekselsvis. Dette innebærer ikke kollaps.
• Dersom begge lampene blinker vekselsvis, trykk ned utløseren igjen. (EY7443)

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-batteripakke

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann.

Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.

Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk.

Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.

Kortslutningen kan forårsake gnister, forbrenning eller brann. Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken.

Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Resirkulering av batteri LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

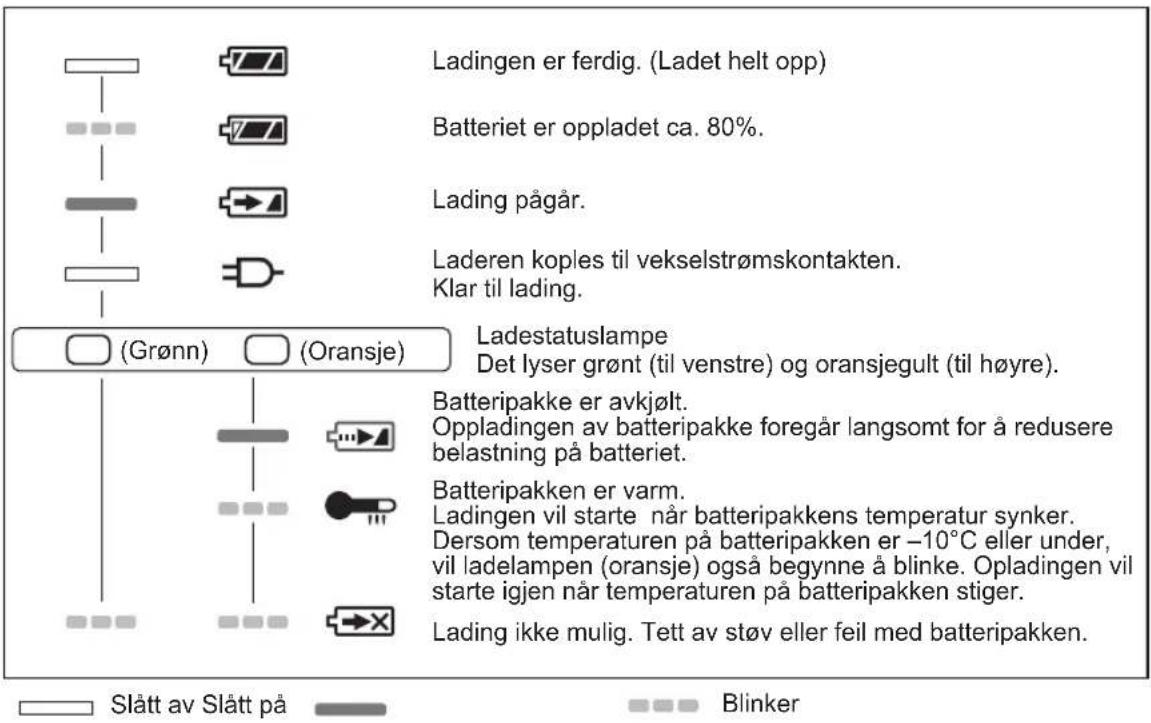

[Batterilader] Lading

FORSIKTIG:

• Dersom temperaturen til batteripakken faller til under -10 °C (14 °F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.
• Temperaturen må være mellom 0 °C (32 °F) og 40 °C (104 °F). Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0 °C (32 °F), kan det være at verktøyet ikke fungerer skikkelig.
• Ved opplading av et kaldt batteri (under 0 °C (32 °F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

For å forhindre brann eller skade på laderen.

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen ut av kontakten når den ikke er i bruk.

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Batterilader

1. Laderen tilkobles nettstrøm.
2. Sett batteriet i laderen. Trykk helt ned.

1) Still opprettingsmerkene og sett batteriet i dokken på laderen. 2) Skyv batteriet forover i retning som pilen viser.

Opprettingsmerkene

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte når batteriet er ladet opp ca. 80%.
2. Når ladingen er ferdig, slår den grønne ladelampen seg av.
3. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid å lade batteriet helt opp enn vanlig. Selv om batteriet er ladet helt opp, vil det gi ca. 50% av ytelsen som er oppladet på normal arbeidstemperatur.
4. Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke slår seg av.
5. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår den grønne ladelampen seg av.

LAMPEINDIKATORER

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

(Informasjon om håndtering i land utenfor EU)

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommes kravene satt av direktivet for det kjemikallet det gjelder.

V. VEDLIKEHOLD

Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig.

Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du opplever problemer ved bruk av verktøyet, vennligst ta kontakt med ditt nærmeste servicesenter.

VI. TILLEGGSUTSTYR

Bruk kun biter som passer til maskinens størrelse.

VII. TILLEGG

STØRSTE ANBEFALTE KAPASITETER

Modell EY7441 EY7940 EY7443 EY74A1
Skrutrekking	Maskinskrue M5
	Treskrue ø6,8 m m
Boring	Selvoborende skrue	ø6 mm
	For tre ø35 mm
	For metall ø13 m m
	For murverk - 13 mm --

VIII. SPESIFIKASJONER

HOVEDENHET

Modell EY7441 EY7940 EY7443		EY74A1
Motorspenning 14,4 V		14,4 V 18 V
Hastighet uten belastning	Lav	70~400 min-1		60~400min-1	50~480min-1	80~600min-1
	Høy	200~1400 min-1		160~1400 min-1	130~1400 min-1	220~1750 min-1
	AUTO	-	-	160~1400 min-1	-	-
Slaghastinget	Lav	-	1260~7200 min-1	-	-	-
	Høy	-	3600~25200 min-1	-	-	-
Chuckkapasitet		Ø1.5 mm - Ø13 mm
Clutchdreiemoment		Ca. 0,5 N·m-4,4 N·m	Ca. 1,0 N·m-4,4 N·m	Ca. 0,5 N·m-4,4 N·m	Ca. 0,5 N·m - 4,4 N·m
Total lengde		193 mm	200 mm	199 mm	203 mm
Vekt (med batteripakke EY9L44)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Vekt (med batteripakke EY9L45)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Vekt (med batteripakke EY9L50)		-	-	-	-	1,95 kg
Vekt (med batteripakke EY9L51)		-	-	-	-	1,95 kg
Støvibrering		Se det medfølgende arket

BATTERIPAKKE

Model Nr. EY9	L41 EY9L42	EY9L44 EY9L45	EY9L50	EY9L51
Batterilagring Li-ion-Batteri
Batterispenning	14,4V likestrøm (3,6V x 4 celler)		14,4V likestrøm (3,6V x 8 celler)		18V likestrøm (3,6V x 10 celler)

BATTERILADER

Model Nr. EY0L81
Merkedata Se mer	keplaten på bunnen av laderen.
Vekt 0,93 kg
Ladetid	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Brukbar:45min	Brukbar:30min	Brukbar:50min	Brukbar:65min	Brukbar:50min	Brukbar:65min
	Fullt ladet:60min	Fullt ladet:35min	Fullt ladet:65min	Fullt ladet:80min	Fullt ladet:65min	Fullt ladet:80min

Model Nr. EY0L82
Merkedata Se mer	keplaten på bunnen av laderen.
Vekt 0,93 kg
Ladetid	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Brukbar:35min	Brukbar:30min	Brukbar:40min	Brukbar:50min	Brukbar:40min	Brukbar:55min
	Fullt ladet:50min	Fullt ladet:35min	Fullt ladet:55min	Fullt ladet:60min	Fullt ladet:55min	Fullt ladet:70min

MERK: Modell- og tilbehørutvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalogen.

MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
