MANUAL DE USUARIO EY 74A1 LS2G PANASONIC
Manual de instrucciones
Taladro y destornillador automático inalámbrico
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el
Interruptor selector de velocidad
Palanca de avance/inversión
Marcas de alineación
Botón de liberación de batería
Luz de advertencia de sobrecalentamiento (batería)
een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.
Asegúrese de utilizar la cubierta de la caja de batería
• Cuando no utilice la caja de batería, guarde la batería de tal forma que las materias extrañas tales como polvo
y agua, etc. ensucien los terminales. Asegúrese de colocar la cubierta de la caja de batería de tal forma de
proteger los terminales de la batería.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de
materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay
materias extrañas en los terminales.
La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
PRECAUCIÓN: Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe
• Si el motor o la batería se calienta, se activará la función de protección y el motor o la batería dejará de
funcionar. La lámpara de advertencia de sobrecalentamiento en el panel de control se ilumina o destella
cuando esta característica está activada.
Para un uso más seguro
• La batería está diseñada para instalarse siguiendo dos pasos por motivos de seguridad.
Compruebe que la batería está instalada correctamente en el cuerpo principal antes de utilizar la herramienta.
• Si la batería no ha quedado bien introducida, la luz de advertencia de sobrecalentamiento y la luz de aviso de
baja carga de batería parpadearán, y la broca no girará del modo habitual para alertar al operario de que la
máquina no funcionará de manera segura si se acciona algún interruptor. Introduzca la batería en el cuerpo de
la herramienta hasta que el indicador rojo desaparezca.
Sørg for at anvende batteripakningsdækslet
EY7441_EY7940_EY7443_EY74A1_Book.indb 72 2012-12-11 9:21:32- 73 -
I. USO PREVISTO Estas herramientas se pueden usar
para apretar tornillos en el modo de
acoplamiento y para perforar orificios
de Madera y metal en el modo taladro.
Además, se puede usar el modelo
EY7960 para perforar orificios en con-
creto suave y materiales similares en
Lea el folleto de las “Instrucciones de
seguridad” y lo que se describe a con-
tinuación, antes de usarlo.
II. REGLAS DE SEGURIDAD ADICIONALES
1) Use auriculares protectores.
La exposición al ruido puede provocar
una pérdida auditiva.
2) Utilice el mango auxiliar entregado
Una pérdida de control puede causar
3) Las herramientas eléctricas deben
sujetarse por las superficies de
empuñadura aisladas cuando se
realice una operación en la que la
herramienta de corte pueda entrar
en contacto con cableado oculto;
el contacto con un cable portador de
corriente provocará la transmisión
de la corriente a las partes metálicas
expuestas de la herramienta y el
operador podría sufrir una descarga
4) Utilice una máscara de polvo, si el
trabajo produce polvo.
5) Tenga en cuenta que esta herramienta
e s t á s i e m p r e e n e s t a d o d e
funcionamiento, dado que no necesita
enchufarse a ninguna toma eléctrica.
6) Al taladrar o atornillar en paredes,
pisos, etc. puede haber cables
eléctricos “con corriente”. ¡NO TOQUE EL PORTABROCAS RÁPIDO HEXÁGONAL NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA!
Sujete la herramienta sólo por la
empuñadura plástica para evitar
sacudidas eléctricas en caso de
que atornille o clave algún cable de
7) Si la broca se atasca, desconecte
inmediatamente el disparador para
evitar una sobrecarga que pudiera
dañar la batería o el motor.
Utilice la marcha atrás para aojar las
Manual de instrucciones original: Inglés
Traducción del manual de instrucciones
original: Otros idiomas
Lea el folleto de las “Instrucciones de
seguridad” y lo que se describe a conti-
nuación, antes de usarlo.
EY7441_EY7940_EY7443_EY74A1_Book.indb 73 2012-12-11 9:21:33- 74 -
8) NO utilice la palanca de avance/
marcha atrás cuando esté activado
el interruptor principal. La batería se
descargará rápidamente y la unidad
9) Puede que el cargador se caliente
ligeramente durante la operación
de carga, pero esto es normal. NO
cargue la batería durante largos
10) Cuando guarde o transporte la
herramienta, coloque la palanca de
avance/marcha atrás en la posición
central (bloqueo del interruptor).
11) No fuerce la herramienta manteniendo
parcialmente presionado el disparador
de control de velocidad (modo de
control de velocidad) para parar el
12) No haga funcionar el selector de
velocidad (interruptor BAJO-ALTO)
mientras tira del disparador de control
de velocidad. Esto puede desgastar
rápidamente la batería recargable o
dañar el mecanismo interno del motor.
Solamente use paquetes de baterías
Panasonic que están diseñados para
uso con esta herramienta recargable.
Panasonic no se responsabiliza de
los daños o accidentes causados
por el uso de una batería reciclada o
No elimine el paquete de baterías en el
fuego,ni lo exponga al calor excesivo.
No entierre clavos ni similares en el
paquete de baterías, no lo someta
a golpes, no lo desarme, ni intente
No permita que los objetos metálicosn
toquen los terminales del paquete de
No transporte ni almacene el paquete
de baterías en el mismo contenedor
que clavos u otros objetos metálicos
No cargue el paquete de baterías en
un lugar a alta temperatura, como
por ejemplo cerca de una fuente
de fuego o bajo la luz solar directa.
De otra manera, la batería podría
sobrecalentarse, encenderse o explotar.
Solamente use el cargador dedicado
para cargar el paquete de baterías. De
otra manera, la batería podría ltrarse,
sobrecalentarse o explotar.
Después de extraer el pa quete
de baterías de la herramienta o el
cargador, siempre reinstale la cubierta
del paquete. De otra manera, los
contactos de la batería podrían ser
cortados, causando el riesgo de fuego.
Cuand o e l p aquete de pi las se
deteriora, reemplácelo con uno nuevo.
El uso continuo de un paquete de
pilas dañado puede ser causa de la
generación de calor, ignición o rotura
reciprocaciones por minuto
Capacidad eléctrica del
Para reducir el riesgo de
lesiones el usuario debe leer
y comprender el manual de
Sólo para uso en interiores.
EY7441_EY7940_EY7443_EY74A1_Book.indb 74 2012-12-11 9:21:33- 75 -
III. MONTAJE Colocación o extracción de la
Al poner o extraer una broca o cubo,
desconecte la batería de la herramienta
o coloque el interruptor en la posición
central (bloqueo de interruptor).
Esta herramienta está equipada con un
portabrocas de taladro sin llave.
Inserte la broca y gire el collar de
bloqueo en sentido horario (visto desde
adelante) para apretar firmemente
hasta que deje de hacer chasquidos.
Gire el collar de bloqueo en sentido
antihorario (visto desde adelante) y
Si hay un juego excesivo en la broca,
asegure el taladro en su lugar y
abra las garras de la broca girando el
(tornillo de rosca a la izquierda) con
un destornillador girando en sentido
antihorario (visto desde adelante).

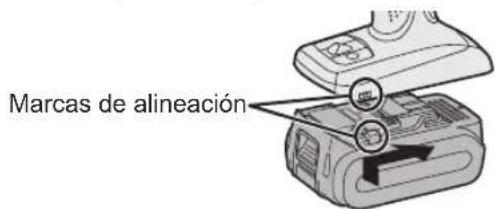

Colocación y extracción de la
1. Para conectar la batería:
Alinee las marcas de alineación y
coloque las baterías.
Deslice la batería hasta que se
bloquee en su posición.
2. Para extraer la batería:
Tire del botón desde el frente para
Funcionamiento del interruptor
1. La velocidad aumenta de acuerdo
con la fuerza a la que presiona el
disparador. Cuando empiece el trabajo,
presione ligeramente el disparador para
empezar una rotación lenta.
2. Se utiliza un controlador electrónico de
realimentación para darle una fuerte
torsion incluso a bajas velocidades.
3. El freno funciona cuando se suelta
el disparador y el motor se para
Cuando el freno funciona, puede
escucharse un sonido de frenado. Esto
Marcas de alineación
EY7441_EY7940_EY7443_EY74A1_Book.indb 75 2012-12-11 9:21:34- 76 -
Cuando se opera la herramienta tirando
del disparador, puede que genere un
intervalo momentáneamente antes de
iniciarse la rotación. Esto no es señal
de un malfuncionamiento.
* Este intervalo ocurre cuando se
inicia el sistema de circuitos de
la herramienta cuando se tira del
disparador por primera vez después de
instalar un nuevo paquete de batería o
después de que la herramienta no ha
sido usada por al menos 1 minuto (o
al menos 5 minutos desde que el LED
está encendido). La rotación se iniciará
sin ningún intervalo durante segundas
y subsiguientes operaciones.

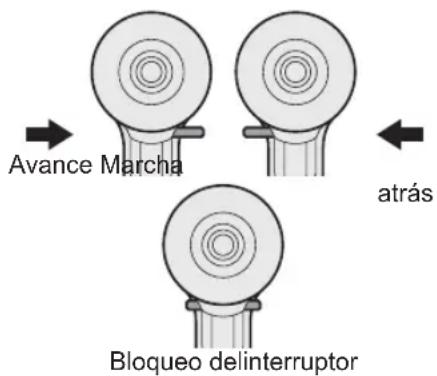

Funcionamiento del interrup-
tor y de la palanca de avance/
no utilice la unidad de palanca de
avance/marcha atrás; la broca se
Funcionamiento del interrup-
tor de rotación de avance
1. Empuje la palanca para que se
produzca una rotación de avance.
Apriete ligeramente el gatillo del disparador
para iniciar la herramienta con lentitud.
La velocidad aumenta con la fuerza con la
que presiona el disparador para un eciente
apriete de tornillos y taladrado. El freno
funciona y la broca se para inmediatamente
cuando se suelta el disparador.
4. Tras utilizarlo, coloque la palanca
en su posición central (bloqueo del
Funcionamiento del interrup-
tor de rotación inversa
1. Empuje la palanca para que se
produzca una rotaci ón inve rsa.
Compruebe la Direcc ión de la rotación
antes de utilizarlo.
2. Apriete ligeramente el gatillo del
disparador para iniciar la herramienta
3. Tras utilizarlo, coloque la palanca
en suposición central (bloqueo del
Ajuste de torsión del embrague
Ajuste la torsión a uno de los 18
ajustes de embrague o a la posición “
Ajuste la torsión a uno de los 18 ajustes
Asegúrese siempre de parar el
funcionamiento de la herramienta
y desconectarlo del trabajo cuando
seleccione el modo de Martilleo con
respecto al modo de taladrado o
cuando cambia al modo de taladrado
del modo de Martilleo por rotación
del mando del embrague.
Realice el ajuste del embrague en esta
Si no puede colocarse el selector de
embrague en el modo “taladro” o “martillo”
después de utilizar el taladro con la
función de embrague, coloque el selector
de embrague en la posición 1 y accione
el embrague durante un segundo.
EY7441_EY7940_EY7443_EY74A1_Book.indb 76 2012-12-11 9:21:34- 77 -
Selección de velocidad
Elija una alta o baja velocidad de
acuerdo al uso. (EY7441, EY7940,
BAJA ALTA A medida que aumenta la fuerza de
presión del disparador de control de
velocidad variable, mayor es la velocidad.
Elija la velocidad LOW, HIGH o AUTO,
en función de cuál es la que mejor se
adapta al uso (EY7443)
BAJA AUTOALTA Cuanto más se pulse el gatillo de
control de velocidad variable, más alta
El EY7443 ofrece el modo AUTO, que
detecta la carga de la herramienta
y conmuta automáticamente entre
operaciones de velocidad HIGH y LOW.
Cuando la carga es baja, la herramienta
siempre comienza a operar en la
Cuando el par de apriete aumenta,
la herramienta cambia a la velocidad
LOW. Sujete bien el mango de la
herramienta para que no se desprenda
de sus mando por el incremento del par
Cuando se opera en modo AUTO, las
condiciones de trabajos específicos
determinan si la herramienta conmuta
o cuando conmuta entre operaciones
de velocidad HIGH o LOW. Estas
variaciones en el funcionamiento de
la herramienta son normales y no
representan un malfuncionamiento.
Cuando se selecciona AUTO en el
Durante la operación en modo AUTO, la
herramienta puede cambiar a la velocidad
LOW con cargas bajas cuando le resta
poca vida a la batería o la temperatura
del paquete de batería es baja (0 °C o
menos). En este caso, cargue el paquete
de batería o reemplace el paquete de
batería en un lugar templado al menos
durante una hora para permitir que se
caliente antes de usarla.
Dependiendo de la carga, la herramienta
puede conmutarse de atrás hacia adelante
entre operaciones de velocidad HIGH y
LOW varias veces. Si esta conmutación
no es deseable, congure la herramienta
en la velocidad HIGH o LOW de forma
Inspeccione el interruptor selector de
velocidad antes de utilizar.
Utilice a baja velocidad cuando
necesite una alta torsión durante
el funcionamiento (El uso a alta
velocidad cuando se necesita una alta
torsión puede provocar una avería del
selector de velocidad (BAJO-ALTO)
mientras presiona el disparador de
control de velocidad. Esto puede
desgastar rápidamente la batería
recargable o dañar el mecanismo
* Vea las especicaciones para “MÁXIMAS CAPACIDADES RECOMENDADAS”.
Para evitar un aumento excesivo de
temperatura de la superficie de la
herramienta, no haga funcionar la
herramienta continuamente utilizando
dos o más baterías. Es necesario que
la herramienta tenga un tiempo de
enfriamiento antes de poder cambiar
EY7441_EY7940_EY7443_EY74A1_Book.indb 77 2012-12-11 9:21:34- 78 -
No cierre los orificios de ventilación
en los lados del cuerpo durante el
funcionamiento. De lo contrario,
se ve afectado adversamente el
funcionamiento de la máquina y se
No manche la herramienta (motor).
Esto puede dañar la unidad.
Utilice la herramienta de tal forma
que se evite que el aire que sale por
los oricios de ventilación del cuerpo
sople directamente sobre su piel. De
lo contrario, puede quemarse.
Función de bloqueo de broca
1. Con el interruptor disparador no
activado y una broca de destornillador
b l o q u e a d a e n s u p o s i c i ó n , l a
herramienta puede utilizarse como un
destornillador manual (hasta 22,6 N·m,
230 kgf-cm, 199 pulg.-lbs.)
Habrá un ligero juego en la broca pero
esto no es un mal funcionamiento.
2. Esta función es útil para apretar tornillos
que necesiten una mayor torsión que
la torsión máxima del destornillador
en el embrague), para
conrmar el apriete de un tornillo o para
aojar un tornillo demasiado apretado.
Cómo utilizar el gancho del
Asegúrese de acoplar bien el gancho
del cinturón a la unidad principal
apretando bien el tornillo. Cuando el
gancho del cinturón no está rmemente
acoplado a la unidad principal, puede
soltarse, y la unidad principal puede
caerse, lo cual podría ocasionar un
accidente o heridas.
Verique periódicamente que el tornillo
está apretado. Si está flojo, apriete
Asegúrese de acoplar el gancho del
cinturón rmemente y bien apretado en
un cinturón de cintura u otros. Tenga
cuidado de que la unidad no se deslice
fuera del cinturón, lo cual podría
ocasionar un accidente o heridas.
Cuando se sostiene a la unidad
principal mediante un gancho de
cinturón, evite saltar o correr con
ella. Si lo hiciera, podría deslizarse
el gancho y podría caerse la unidad
principal, lo cual podría ocasionar un
accidente o heridas.
Cuando no se utiliza el gancho de
cinturón, asegúrese de volver a
colocarlo en la posición de almacenaje.
E l g a n cho del c intu r ó n p u e d e
engancharse en algo, lo cual podría
ocasionar un accidente o heridas.
Cuando la unidad se engancha al
cinturón de la cintura mediante el
gancho de cinturón, no acople otra
broca que las brocas del destornillador
Un objeto de borde afilado, como una
broca, puede causar heridas o un
Para cambiar el lugar de ubi-
cación del gancho de cinturón
El gancho de cinturón puede acoplarse en
cualquier costado de la unidad.
1. Cómo sacar el gancho
(1) Extraiga el tornillo.
(2) Retire el gancho.
2. Cómo acoplar el gancho al otro lado
(1) Inserte el gancho en el otro lado.
(2) Apriete completamente el tornillo
hasta que quede bien jado.
(1) Luz LED Antes de usar la luz LED, tire siempre
del interruptor de alimentación una vez.
Presione el botón de luz LED
La luz se enciende con muy poca
corriente y no afecta adversamente el
funcionamiento de la herramienta durante
el uso o la capacidad de la batería.
La luz LED integrada se ha diseñado
para iluminar la pequeña area de
trabajo temporalmente.
No lo utilice en lugar de una linterna
normal ya que no tiene suficiente
La luz LED se apaga cuando la
herramienta no se ha usado por 5
Precaución: NO MIRE FIJAMENTE EL HAZ DE LUZ.
El uso de controles o ajustes o la
realización de otros procedimientos
que no sean los especificados puede
producer una exposición a radiación
(2) Luz de advertencia de
Indica que se detuvo el
funcionamiento por un
sobrecalentamiento de la
Para proteger el motor o la batería,
asegúrese de observar lo siguiente
cuando efectúe esta operación.
Si el motor o la batería se calienta,
se activará la función de protección
y el motor o la batería dejará de
funcionar. La lámpara de advertencia
de sobrecalentamiento en el panel de
control se ilumina o destella cuando esta
característica está activada.
Si se activa la función de protección
de sobrecalentamiento, espere hasta
que la herramienta se haya enfriado
completamente (por lo menos 30
minutos). La herramienta está lista
para usar cuando se apaga la luz de
advertencia de sobrecalentamiento.
Evite utilizar la herramienta de tal
forma que la función de protección
de sob rec a le n tam ien to s e act ive
Si la herramienta funciona continuamente
bajo condiciones de carga pesada o si se
usa en condiciones de alta temperatura
(t al c omo d urante el verano), la
protección contra sobrecalentamiento
puede activarse frecuentemente.
Si la herramienta se usa en condiciones
de temperatura fría (tal como durante el
invierno) o si se detiene con frecuencia
durante el uso, la protección contra
sobrecalentamiento quizás no se active.
La variación de temperatura ambiente es
de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la
temperature de la batería es inferior a
0°C (32°F), la herramienta puede no
funcionar correctamente.
EY7441_EY7940_EY7443_EY74A1_Book.indb 79 2012-12-11 9:21:35- 80 -
Cuando se vaya a cargar una batería
fría (unos 0°C (32°F) o menos) en
un cuarto cálido, deje la batería en la
habitación durante al menos una hora y
cárguela cuando se haya calentado a la
temperatura de la habitación.
Si la herramienta se usa en condiciones
de temperatura fría (tal como durante el
invierno) o si se detiene con frecuencia
durante el uso, la protección contra
sobrecalentamiento quizás no se active.
El funcionamiento de la EY9L42 se
deteriora mucho por debajo de los 10 ºC
debido a las condiciones de trabajo y a
(3) Luz de advertencia de batería
Destella (Sin carga)
Una descarga excesiva (completa) de las
baterías de Li-ión acorta dramáticamente
su vida de servicio. El destornillador
contiene una función de protección de
batería diseñada para evitar una descarga
excesiva de la batería.
La función de protección de batería se
activa inmediatamente antes de que la
batería se quede completamente sin
carga haciendo que destelle la luz de
advertencia batería baja.
Si se da cuenta que destella la luz de
advertencia de batería baja, cargue
inmediatamente la batería.
Si se comienza con poca batería
restante, la herramienta puede que pare
de funcionar sin que parpadee primero
la lámpara de advertencia de batería
baja. Esto indica que hay muy poca
potencia restante en la batería para
usar la herramienta, y el paquete de
batería debe ser cargada antes de seguir
Si la herramienta está sujeta a una carga
repentina durante su uso que cause
que el motor de bloquee, puede que
se dispare el sensor de prevención de
sobrecarga, y la lámpara de advertencia
de batería baja puede parpadear. La
lámpara parará de parpadear una vez
que se aborde la causa del bloqueo del
motor y disparo de ciclo.
EY7441/EY7940/EY74A1
La función de protección de batería se
puede activar cuando una alta carga
se ubica abruptamente en el motor,
aún cuando queda abundante carga
en la batería. En este caso, tanto la luz
LED como la lámpara de advertencia
de batería baja parpadearán (EY7443,
Si tanto la luz LED como la lámpara de
advertencia de batería baja parpadean,
reduzca la fuerza de empuje sobre
el destornillador o, si usa un taladro
destornillador, ajuste el interruptor
de velocidad a una posición inferior
Si la herramienta no cambia entre
la operación a velocidades HIGH y
LOW en el modo AUTO, el motor se
detendrá y parpadearán de forma alterna
la lámpara de advertencia de poca
batería y la lámpara de advertencia de
sobrecalentamiento. No supone una
Si ambas lámparas parpadean de
forma alterna, pulse el gatillo de nuevo
EY7441_EY7940_EY7443_EY74A1_Book.indb 80 2012-12-11 9:21:36- 81 -
Para un uso adecuado de la
Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo el
Cuando cargue la caja de batería,
confirme que los terminales en el
cargador de batería estén libres de
materias extrañas tales como polvo y
agua, etc. Limpie los terminals antes de
cargar la caja de batería si hay materias
extrañas en los terminales.
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
Cuando no s e ut iliza la batería,
manténgala separada de otros objetos
metálicos, como: clips de papel,
monedas, llaves, clavos, tornillos u otros
objetos metálicos pequeños que pueden
actuar de conexión entre un terminal y el
Un cortocircuito entre los terminales de
la batería pueden ocasionar chispas,
quemaduras o incendios.
Cuando haga funcionar con la batería,
asegúrese que el lugar de trabajo está
Cuando se saca la batería del cuerpo
principal de la herramienta, vuelva a
cerrar inmediatamente la cubierta de
batería, para evitar que el polvo o la
suciedad puedan ensuciar los terminales
de batería y provocar un cortocircuito.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funcionamiento se acorta mucho tras
la recarga, sustituya la batería por una
Reciclado de la batería
Para la protección del medio ambiente
y reciclado de materiales, asegúrese
de q ue l a desecha en un l ugar
especicado ocialmente, si hay uno en

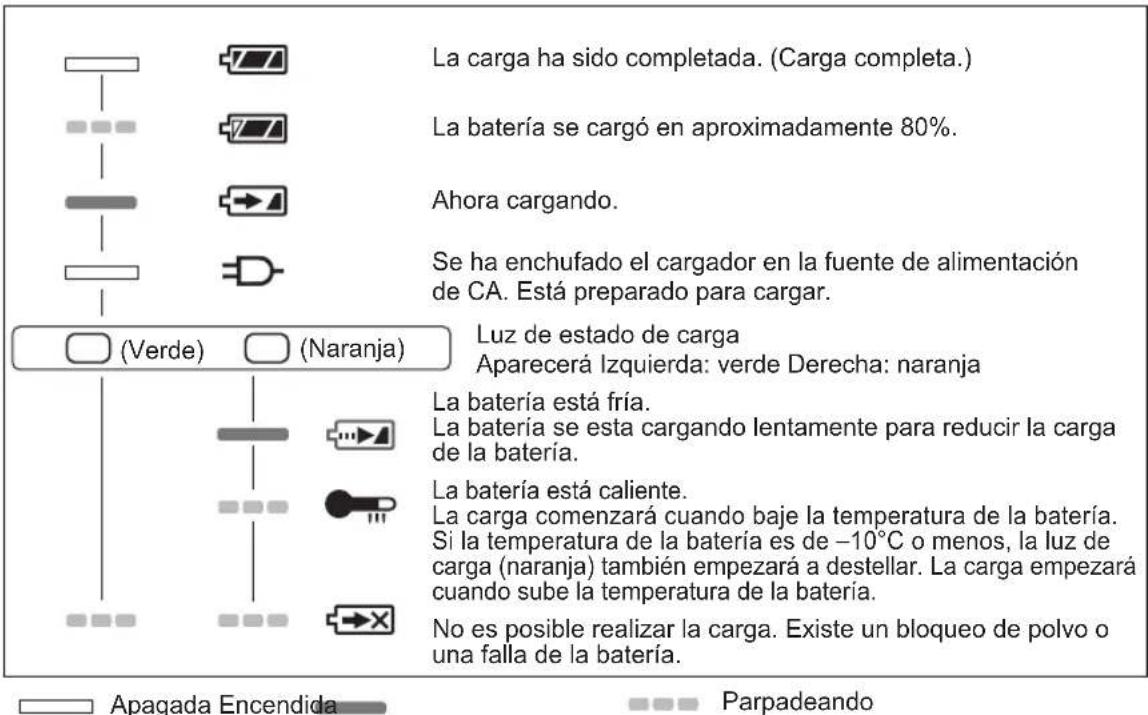

[Cargador de la batería]
Si la temperatura del paquete de baterías
cae aproximadamente bajo −10°C (14°F),
la carga se detendrá automáticamente
para evitar la degradación de la batería.
La variación de temperatura ambiente es
de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la
temperature de la batería es inferior a
0°C (32°F), la herramienta puede no
funcionar correctamente.
Cuando se vaya a cargar una batería
fría (unos 0°C (32°F) o menos) en
un cuarto cálido, deje la batería en la
habitación durante al menos una hora y
cárguela cuando se haya calentado a la
temperatura de la habitación.
Deje que se enfríe el cargador al
cargar más de dos baterías de forma
No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna
Para impedir el riesgo de incendio o daños
del cargador de batería.
No utilice una fuente de alimentación de
un generador motorizado.
No tapone los oricios de ventilación del
cargador y la batería.
Desenchufe el cargador cuando no lo
Su batería no está totalmente cargada
al momento de comprarla. Asegúrese
de cargar la batería antes de utilizarla.
EY7441_EY7940_EY7443_EY74A1_Book.indb 81 2012-12-11 9:21:36- 82 -
INDICACIÓN DE LA LÁMPARA La carga ha sido completada. (Carga completa.)
La batería se cargó en aproximadamente 80%.
Se ha enchufado el cargador en la fuente de alimentación
de CA. Está preparado para cargar.
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga
La batería está caliente.
La carga comenzará cuando baje la temperatura de la batería.
Si la temperatura de la batería es de –10°C o menos, la luz de
carga (naranja) también empezará a destellar. La carga empezará
cuando sube la temperatura de la batería.
No es posible realizar la carga. Existe un bloqueo de polvo o
una falla de la batería.
1. Enchufe el cargador en la fuente de
2. Meta firmemente la batería en el
1) Alinee las marcas de alineación y
coloque la batería en el enchufe del
2) Deslice hacia adelante en el sentido
3. La luz indicadora de carga permanecerá
encendida durante la carga. Cuando
haya terminado la carga, se accionará
automáticamente un conmutador
electrónico interno para impedir
cualquier sobrecarga.
No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediatamente después de haber
La luz de espera naranja seguirá
destellando hasta que se enfríe
la batería. La carga comenzará
4. La luz de carga (verde) destellará
lentamente cuando la batería se haya
5. Cuando se completa la carga, la luz de
carga en verde se apagará.
6. Si la temperatura de la batería es de 0°C
o menos, la batería demora más en
cargarse completamente que el tiempo
Incluso cuando la batería esté
completamente cargada, tendrá
aproximadamente 50% de la carga de
una batería totalmente cargada a la
temperatura de funcionamiento normal.
7. Si no se enciende la luz (verde) de
carga consulte con un concesionario
8. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
en verde se apagará.
Marcas de alineación
EY7441_EY7940_EY7443_EY74A1_Book.indb 82 2012-12-11 9:21:36- 83 -
Información para Usuarios sobre la Recolección y Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos,
significan que los aparatos eléctricos y electrónicos y las baterías no
deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos
viejos y baterías usadas, por favor, observe las normas de recolección
aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/
Al desechar estos aparatos y baterías correctamente, Usted estará
ayudando a preservar recursos valiosos y a prevenir cualquier potencial
efecto negativo sobre la salud de la humanidad y el medio ambiente que,
de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y
baterías viejos, por favor, contacte a su comunidad local, su servicio de
eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de
acuerdo a la legislación nacional.
Para usuarios empresariales en la Unión Europea
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su
distribuidor o proveedor a n de obtener mayor información.
[Informacion sobre la Eliminación en otros Países fuera de la
Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos
objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el
método correcto de eliminación.
Nota sobre el símbolo de la bateria (abajo, dos ejemplos de
Este símbolo puede ser usado en combinación con un símbolo químico. En este caso,
el mismo cumple con los requerimientos establecidos por la Directiva para los químicos
V. MANTENIMIENTO Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños
húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.
Para el caso en que el interior de la herramienta o el paquete de pilas estén expuestos
al agua, drénelo o séquelo lo antes posible.
Retire cuidadosamente cualquier polvo o restos de acero que queden dentro de la
herramienta. Si experimenta problemas al utilizar la herramienta, póngase en contacto
con su centro de servicio autorizado más cercano.
EY7441_EY7940_EY7443_EY74A1_Book.indb 83 2012-12-11 9:21:37- 84 -
VI. ACCESORIOS Utilice sólo brocas adecuadas al tamaño del portabrocas.
Para albañilería – 13 mm – –
VIII. ESPECIFICACIONES TÉCNICAS UNIDAD PRINCIPAL Modelo EY7441 EY7940 EY7443 EY74A1
Voltaje del motor 14,4 V 14,4 V 18 V Sin velocidad
Capacidad de broca ø1.5 mm - ø13 mm
Longitud total 193 mm 200 mm 199 mm 203 mm
Peso (con batería EY9L44) 1,75 kg 1,8 kg 1,85 kg 1,85 kg –
Peso (con batería EY9L45) 1,75 kg 1,8 kg 1,85 kg 1,85 kg –
Peso (con batería EY9L50) – – – – 1,95 kg
Peso (con batería EY9L51) – – – – 1,95 kg
Vibración por ruido Consulte la hoja incluida
EY7441_EY7940_EY7443_EY74A1_Book.indb 84 2012-12-11 9:21:37- 85 -
CARGADOR DE BATERÍA N.º de modelo EY0L81
Potencia nominal Vea la placa de especicaciones en la parte inferior del cargador.
N.º de modelo EY0L82
Potencia nominal Vea la placa de especicaciones en la parte inferior del cargador.
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía
