MANUALE UTENTE EY 74A1 LS2G PANASONIC
Istruzioni per l’uso
Percecuse-visseuse automatique sans l
Trapano avvitatore cordless/Trapano avvitatore cordless a percussione/
Trapano Avvitatore Cordless a Cambio Automatico
Snoerloze schroef-boormachine/Snoerloze slagschroef-boormachine/
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Impugnatura frizione
Regolatore di velocità
Leva di avanzamento/inversione
Marcature allineamento
Tasto di rilascio pacco batteria
Pannello di controllo
Spia avvertenza surriscaldamento (batteria)
Insérez la batterie autonome dans le corps de l'outil jusqu'à ce que l'indicateur rouge disparaisse.
Assicurarsi di usare il coperchio del pacco batteria
• Quando il pacco batteria non viene usato, conservare la batteria in modo che sostanze estranee, quali
polvere, acqua, ecc non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per
proteggere i terminali della batteria.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze
estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano
trovate sostanze estranee sui terminali.
La durata dei terminali del pacco batteria può essere inuenzata da sostanze estranee, quali polvere, acqua,
ecc. durante il funzionamento.
PRECAUZIONE: Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.
• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto
del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di
avvertenza da surriscaldamento.
Per un utilizzo sicuro
• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza.
Prima dell'uso, vericare che il pacco batteria sia inserito correttamente nel corpo principale.
• Quando il pacco batteria non è ben inserito, la spia avvertenza surriscaldamento e la spia avvertenza batteria
scarica lampeggiano e l'apparecchio non fa ruotare la punta come di consueto per avvertire l'utente che
l'utensile non sta funzionando in modo sicuro anche se l'interruttore è bloccato. Inserire il pacco batteria
nell'alloggiamento dell'utensile no alla scomparsa dell'etichetta rossa.
D F I EY7441_EY7940_EY7443_EY74A1_Book.indb 5 2012-12-11 9:21:06- 6 -
EY7441_EY7940_EY7443_EY74A1_Book.indb 46 2012-12-11 9:21:23- 47 -
I. USO PREVISTO Questi utensili possono essere utiliz-
zati per serrare viti e per eseguire fori
nel legno, a seconda della modalità se-
lezionata. Il modello EY7960 può inoltre
essere utilizzato per eseguire fori in
calcestruzzo sofce e materiali simili in
Leggere le “Istruzioni per la Sicurezza”
ed i seguenti punti, prima di utilizzare
II. NORME DI SICUREZZA SUPPLEMENTARI
1) Indossare delle protezioni uditive.
L'esposizione al rumore può causare
la perdita dell'udito.
2) Utilizzare l'impugnatura ausiliaria
fornita con l'utensile.
La perdita del controllo può causare
3) Quando esiste la possibilità che
l'utensile di taglio entri a contatto
con fili elettrici nascosti, afferrare
gli utensili alimentati elettricamente
per mezzo di apposite superfici
isolanti: il contatto con un filo
elettrico “attivo” può “attivare” le parti
metalliche esposte dell'utensile e
provocare scosse elettriche a carico
4) Se il la vor o pro duc e polv er e ,
indossare una mascherina.
5) Tenere presente che lo strumento è
sempre pronto per l’uso, poiché non è
necessario collegarlo ad una presa di
6) Durante la trapanatura o l’avvitamento
su pareti, pavimenti, ecc. si potrebbero
incontrare li elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTER IORE DELL’UTEN SILE!
Tenere l’attrezzo esclusivamente per
l’impugnatura di plastica, per evitare
scosse nel caso di trapanatura di un
cavo sotto tensione.
7) Se la punta dovesse incastrarsi,
spegnere immediatamente l’utensile
con l’interruttore a scatto, così da
evitare un sovraccarico che potrebbe
danneggiare il pacco batteria o il
Utilizzare il movimento inverso per
rimuovere i bit incastrati.
Istruzioni originalmente scritte in: inglese
Istruzioni originali tradotte in: altre lingue
Leggere le “Istruzioni per la Sicurezza”
ed i seguenti punti, prima di utilizzare
EY7441_EY7940_EY7443_EY74A1_Book.indb 47 2012-12-11 9:21:24- 48 -
8) NON utilizzare la leva di avanzamento/
inversione quando l’interruttore
principale è su ON. La batteria si
scarica rapidamente e l’apparecchio
può subire dei danni.
9) Durante la ricarica, il caricabatteria
potrebbe riscaldarsi leggermente.
Questo è normale. NON ricaricare la
batteria troppo a lungo.
10) Quando si ripone o si trasporta
l’utensile, regolare la leva di
avanzamento/inversione nella
posizione centrale (blocco
11) Non sottoporre lo strumento a sforzi
tenendo premuto a metà il grilletto di
controllo velocità (modalità di controllo
della velocità) in modo che il motore si
12) Non utilizzare il selettore di velocità
(BASSO-ALTO) mentre si tira il
grilletto di controllo velocità. Questo
comporterebbe un rapido consumo
della batteria ricaricabile o un
danneggiamento del meccanismo
Usare esclusivamente i pacchi batteria
Panasonic progettati per l’uso con
questo attrezzo ricaricabile.
Panasonic non può essere ritenuta
responsabile per eventuali danni o
incidenti causati dall'uso di un pacco
batteria riciclato o contraffatto.
Non smaltire il pacco batteria in falò, né
esporlo a calore eccessivo.
Non avvitare chiodi o simili nel pacco
batteria, non sottoporlo ad urti,
non disassemblarlo, né tentare di
Impedire che oggetti metallici vengano
a contatto con i terminali del pacco
Non trasportare, né conservare il pacco
batteria nello stesso contenitore di
chiodi od oggetti metallici simili.
Non caricare il pacco batteria in luoghi
con alte temperature, come vicino al
fuoco o alla luce diretta del sole. In
caso contrario, la batteria potrebbe
surriscaldarsi, incendiarsi, o esplodere.
Usare esclusivamente l’apposito
caricabatteria per caricare il pacco
b a t t e r i a. I n caso c o n t r a r io, l a
batteria potrebbe presentare fughe,
surriscaldarsi, o esplodere.
Dopo aver rimosso il pacco batteria
dall’attrezzo o dal caricabatteria,
rimontare sempre il coperchio del pacco
batteria. In caso contrario, i contatti
della batteria potrebbero andare in
cortocircuito, con conseguente rischio
Se il pacco batteria risulta deteriorato,
sostituirlo con uno nuovo. L’uso
prolungato di un pacco batteria
danneggiato può generare calore, danni
Velocità senza carico
Giri o reciprocazioni per
Capacità elettrica del pacco
Per ridurre il pericolo di
lesioni, è necessario leggere
e comprendere il manuale di
Solo per uso interno.
EY7441_EY7940_EY7443_EY74A1_Book.indb 48 2012-12-11 9:21:24- 49 -
III. MONTAGGIO Applicazione e rimozione del
Quando si installano o si rimuovono
le punte, scollegare il pacco batteria
dall’utensile oppure posizionare
l’interruttore nella posizione centrale
(blocco interruttore).
Questo utensile è dotato di un mandrino
Inserire la punta e girare il collarino di
blocco in senso orario (posizionandosi
frontalmente) per serrare saldamente
nché non si sente un click.
G i r a r e i l c o l l a r i n o d i b lo c co in
senso antiorario (posizionandosi
frontalmente), quindi rimuovere la
In caso di gioco eccessivo sul
mandrino, posizionare saldamente il
aprire le ganasce girando
il collarino di blocco e
vite (vite di sinistra) mediante un
cacciavite girando in senso antiorario
(posizionandosi frontalmente).

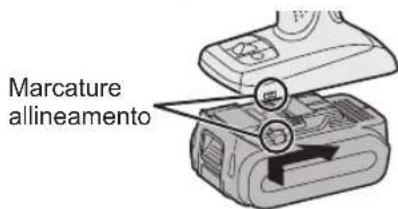

Applicazione o rimozione del
1. Per collegare il pacco batteria:
Installare il pacco batteria, allineandosi
Far scorrere il pacco batteria finché
non si blocca in posizione.
2. Per rimuovere il pacco batteria:
Tirare il tasto sulla parte anteriore per
rilasciare il pacco batteria.
Uso dell’interruttore
1. La velocità aumenta proporzionalmente
alla pressione del grilletto. All’inizio dei
lavori, premere leggermente il grilletto
per iniziare lentamente la rotazione.
2. Viene impiegato un controller elettronico
di reazione per garantire una coppia
elevate anche in caso di bassa velocità.
3. Il freno si attiva quando il grilletto
viene rilasciato e il motore si ferma
Quando il freno si attiva, si potrebbe
udire un rumore di frenata. È normale.
Quando si tira la levetta per avviare il
prodotto, possono trascorrere alcuni
istanti prima che la rotazione inizi. Ciò,
tuttavia, non è un malfunzionamento.
* L'intervallo di tempo è dovuto al fatto
che il circuito del prodotto si avvia
quando la leva viene tirata per la
prima volta dopo che è stato inserito
un pacco batteria nuovo o dopo che
il prodotto non è stato utilizzato per
almeno 1 minuto (o 5 minuti se la luce
LED è accesa). Dalla seconda volta
in poi, la rotazione si avvierà senza

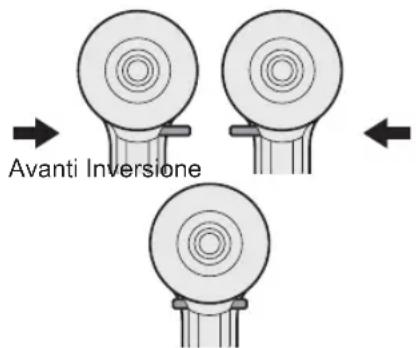

Uso della leva di avanzamen-
Per evitare danni, non usare la leva di
avanzamento/inversione finché il bit
non si arresta completamente.
Uso dell’interruttore di rotazi-
1. Spingere la leva per la rotazione in
2. Premere leggermente il grilletto per
avviare lentamente l’utensile.
3. La velocità aumenta proporzionalmente
alla pressione del grilletto, per un
serraggio delle viti e una trapanatura
efficaci. Il freno si attiva e il mandrino
si ferma immediatamente quando il
grilletto viene rilasciato.
4. Dopo l’uso, riportare la leva nella
posizione centrale (blocco interruttore).
Uso dell’interruttore di rotazi-
1. Spingere la leva per la rotazione
all’indietro Controllare la direzione di
rotazione prima dell’uso.
2. Premere leggermente il grilletto per
avviare lentamente l’utensile.
3. Dopo l’uso, riportare la leva nella
posizione centrale (blocco interruttore).
Impostazione coppia mandri-
Regolare la coppia su una delle 18
impostazioni per mandrino o sulla
Regolare la coppia su una delle 18
impostazioni per mandrino o sulla
Assicurarsi sempre di interrompere
il funzionamento dell’attrezzo e di
allontanarlo dal lavoro, quando dal
modo trapanatura si seleziona il
modo percussione oppure quando
si passa dal modo trapanatura al
modo percussione ruotando la leva
Impostare la frizione su questa
marcatura ( ) prima dell'uso.
Se dopo aver usato l’apparecchio per
l’avvitamento non si riesce a ruotare
l’impugnatura della frizione nella
posizione di trapanatura o percussione,
si suggerisce di ruotarla nella posizione
1 e di provare quindi a sollecitare la
frizione stessa usandolo per un secondo.
EY7441_EY7940_EY7443_EY74A1_Book.indb 50 2012-12-11 9:21:25- 51 -
Scegliere una velocità alta o bassa
in base all’uso. (EY7441, EY7940,
BASSO ALTO Più si tira il grilletto di controllo velocità
variabile, più aumenta la velocità.
Selezionare la velocità bassa, alta o
automatica adatta all'uso (EY7443)
BASSO AUTOALTO La velocità aumenta tirando il grilletto di
controllo della velocità variabile.
EY7443 dispone della modalità AUTO,
che rileva il carico sull'utensile e
imposta automaticamente la velocità
operativa su HIGH o LOW.
Se il carico è basso, l'utensile inizierà a
funzionare sempre alla velocità HIGH.
Quando la coppia di serraggio aumenta,
l’utensile passa alla velocità LOW.
Impugnare saldamente l'utensile in
modo che non sfugga di mano a causa
della maggiore coppia di serraggio.
Durante il funzionamento in modalità
AUTO, il passaggio alla velocità
operativa HIGH o LOW dipende dalle
condizioni speciche di lavoro. Queste
variazioni di funzionamento sono nella
norma e non sono da considerarsi un
quando si seleziona AUTO sull'
Durante il funzionamento in modalità
AUTO, l'utensile potrebbe passare
alla velocità LOW con carichi limitati
se la batteria sta per esaurirsi o se la
temperatura del pacco batteria è bassa
(0°C o meno). In questi casi, caricare
il pacco batteria o aumentarne la
temperatura prima dell'uso tenendolo in
ambiente riscaldato per almeno un'ora.
A seconda del carico, l'utensile potrebbe
passare ripetutamente alla velocità HIGH
e poi LOW o viceversa. Se si desidera
evitare questi passaggi, scegliere la
velocità HIGH o LOW manualmente.
Vericare il selettore di velocità prima
Utilizzare ad una velocità bassa
quando si necessita di una coppia
elevata durante l’uso. L’uso ad una
velocità alta quando si necessita di
una coppia elevata potrebbe portare
ad un arresto del motore.
Non utilizzare il selettore di velocità
(BASSO-ALTO) mentre si tira il grilletto di
controllo velocità. Questo comporterebbe
un rapido consumo della batteria
ricaricabile o un danneggiamento del
meccanismo interno del motore.
* Si vedano le specifiche “CAPACITÀ
della temperatura della superficie
dell’utensile, non utilizzare l’utensile
consecutivamente mediante l’uso di due
o più pacchi batteria. L’utensile necessita
di un periodo di raffreddamento prima di
passare ad un altro pacco batteria.
D u r a n t e l ’ u s o , n o n o s t r u i r e i
fori di ventilazione posti ai lati
dell’alloggiamento. In caso contrario,
l’apparecchio potrebbe non funzionare
correttamente e guastarsi.
N O N s o t t o p o r r e lo s t r u m e n t o
(motore) a sforzi. In caso contrario,
l’apparecchio potrebbe subire danni.
Usare l’utensile in modo tale che l’aria
che fuoriesce dai fori di ventilazione
non sia a contatto diretto con la pelle. In
caso contrario, ci si potrebbe bruciare.
EY7441_EY7940_EY7443_EY74A1_Book.indb 51 2012-12-11 9:21:25- 52 -
Funzione blocco punta
1. Con l’interruttore a scatto non ingranato
e una punta per cacciavite in posizione,
l’utensile può essere utilizzato come un
cacciavite manuale (fino a 22,6 N·m,
230 k f-cm, 199 in-lbs).
Ci sarà un po’ di gioco sul mandrino;
non si tratta di un’anomalia.
2. Questa caratteristica è utile per il
serraggio di viti che necessitano di una
coppia più elevata rispetto alla coppia
massima dell’avvitatore (posizione
sulla frizione), per rafforzare il serraggio
di una vite o per allentare una vite
estremamente serrata.
Come utilizzare il gancio da
Accertarsi di fissare saldamente il
gancio da cintura all’apparecchio
principale serrando la vite. Quando
il gancio da cintura non è fissato
saldamente all’apparecchio principale,
il gancio stesso può staccarsi e far
cadere l’apparecchio.
Potrebbero verificarsi incidenti o
Verificare periodicamente il serraggio
delle viti. Qualora se ne trovassero di
allentate, serrarle saldamente.
Accertarsi di fissare saldamente il
gancio da cintura alla cintura legata in
vita o ad un altro tipo di cintura. Prestare
attenzione affinché l’apparecchio
non scivoli dalla cintura. Potrebbero
vericarsi incidenti o infortuni.
Quando l’apparecchio principale
è sostenuto mediante il gancio da
cintura, evitare di saltare o correre.
Il gancio può scivolare e far cadere
l’apparecchio. Potrebbero verificarsi
incidenti o infortuni.
Quando il gancio da cintura non
viene utilizzato, riporlo nella posizione
iniziale. In caso contrario il gancio da
cintura potrebbe rimanere incastrato.
Potrebbero verificarsi incidenti o
Quando l’apparecchio è agganciato
alla cintura mediante l’apposito
gancio, fissure solo bit dell’avvitatore
all’utensile. Un oggetto appuntito,
come ad esempio un bit, può causare
infortuni o incidenti.
Modica del lato del gancio
Il gancio da cintura può essere fissato a
uno dei due lati dell’apparecchio.
1. Rimozione del gancio
(1) Rimuovere la vite.
(2) Estrarre il gancio.
2. Collegamento del gancio sull'altro lato
(1) Inserire il gancio nell'altro lato.
(2) Serrare la vite no in fondo.
Pannello di controllo
(1) Luce LED Prima dell'uso della luce LED, premere
sempre l'interruttore una volta.
il pulsante della luce LED.
La luce illumina grazie ad un consumo
minimo e non inuenza negativamente la
prestazione dell'utensile, né la capacità
EY7441_EY7940_EY7443_EY74A1_Book.indb 52 2012-12-11 9:21:26- 53 -
La luce LED incorporata è stata
realizzata per l’illuminazione
temporanea di un’area di lavoro ridotta.
Non utilizzarla in sostituzione di una
luce normale: la luminosità sarà
La luce LED si spegne se l’utensile
non viene utilizzato per 5 minuti.
Precauzione: N O N F I S S A R E DIRETTAMENTE IL RAGGIO L’utilizzo di comandi, regolazioni e
l’attuazione di istruzioni diversi da
quelli qui riportati potrebbero provocare
un’esposizione pericolosa alle radiazioni.
Spia avvertenza surriscaldamento
funzionamento è stato
interrotto a causa del
surriscaldame nto della
Per proteggere il motore o la batteria,
t e n e r e p r e s e n t e q u a n t o s e g u e
nell'esecuzione del lavoro.
Se il motore o la batteria si scurriscaldano
verrà attivata la funzione di protezione,
che comporta l'arresto del motore o della
batteria. Quando questa funzione è attiva,
sul pannello di controllo lampeggia la spia
di avvertenza da surriscaldamento.
S e s i a t t i v a l a p r o t e z i o n e d a
surriscaldamento, lasciare raffreddare
completamente l’utensile (per almeno
30 minuti). Quando la spia di avvertenza
da surriscaldamento si spegne, l'utensile
sarà pronto per l'uso.
Evitare un uso dell’utensile che porti
all’attivazione ripetuta della protezione
da surriscaldamento.
Se l'utensile viene utilizzato in modo
continuato in condizioni di intenso lavoro o di
temperature elevate (ad esempio in estate),
la funzione di protezione da surriscaldamento
potrebbe attivarsi di frequente.
Se l'utensile viene utilizzato in condizioni
di temperature molto basse (ad esempio
in inverno) o viene utilizzato con intervalli
frequenti, la funzione di protezione da
surriscaldamento potrebbe non attivarsi.
La temperatura ambientale si deve
aggirare tra 0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la
temperature è al di sotto di 0°C (32°F),
lo strumento smetterà di funzionare
Per caricare un pacco batteria freddo (al
di sotto di 0°C (32°F)) in un luogo caldo,
lasciare il pacco batteria nel locale per
oltre un’ora per permettere allo stesso di
raggiungere la temperature ambiente.
Se l'utensile viene utilizzato in condizioni
di temperature molto basse (ad esempio
in inverno) o viene utilizzato con intervalli
frequenti, la funzione di protezione da
surriscaldamento potrebbe non attivarsi.
Le prestazioni del modello EY9L42
diminuiscono notevolmente a temperature
pari e al di sotto di 10°C a causa delle
condizioni operative e altri fattori.
(3) Spia avvertenza batteria scarica
Lo scaricarsi eccessivo (totale) delle batterie
a ioni di litio diminuisce drasticamente la
loro autonomia. L’avvitatore è dotato di
una funzione di protezione della batteria
realizzata per evitare lo scaricarsi eccessivo
La funzione di protezione della batteria
si attiva immediatamente prima che
la batteria perda la carica, così da
far lampeggiare la spia di avvertenza
EY7441_EY7940_EY7443_EY74A1_Book.indb 53 2012-12-11 9:21:26- 54 -
Se si nota la spia di avvertenza batteria
scarica, caricare immediatamente il
Se la carica residua della batteria
è molto ridotta, il prodotto potrebbe
smettere di funzionare senza che la spia
di avvertenza che segnala la riduzione
della carica lampeggi. Ciò indica che
l'alimentazione è insufficiente e che il
pacco batteria deve essere caricato
prima di continuare l'uso.
Se il prodotto viene sottoposto a
improvviso sforzo con conseguente
blocco del motore, il sensore che
previene l'eccessiva scarica potrebbe
attivarsi e la spia di avvertenza che
segnal a l a r iduzi one della cari ca
potrebbe lampeggiare. La spia smetterà
di lampeggiare quando la causa del
blocco del motore sarà stata risolta e il
EY7441/EY7940/EY74A1
La funzione di protezione della batteria
può attivarsi quando il motore risulta
improvvisamente sottoposto a sforzo,
anche se la batteria è ancora carica. In
questo caso, lampeggeranno sia la spia
di avvertenza che segnala la riduzione
della carica sia la luce LED (EY7443,
Se la spia di avvertenza che segnala la
riduzione della carica della batteria e la
luce LED lampeggiano, esercitare meno
pressione sul trapano o, se si utilizza un
trapano avvitatore, impostare il selettore
su una velocità inferiore (EY7443,
Se l’utensile non effettua il passaggio
dalla velocità HIGH a LOW nella
modalità AUTO, il motore si arresterà
e la spia avvertenza batteria scarica
e la spia avvertenza surriscaldamento
lampeggeranno in modo alterno. Non si
tratta di un guasto.
Se entrambe le spie lampeggiano in
modo alterno, premere nuovamente il
Per un uso corretto del pacco
Pacco batteria Li-ion
Per una conservazione ottimale della
batteria, riporre il pacco batteria agli ioni
di litio dopo l’uso senza ricaricarlo.
Qu a n d o il pa c c o ba t t e r i a vi e n e
caricato, assicurarsi che i terminali sul
caricabatteria siano privi di sostanze
estranee, quail polvere, acqua, ecc.
Pulire i terminali prima di caricare il
pacco batteria, qualora vengano trovate
sostanze estranee sui terminali.
La durata dei terminali del pacco batteria
può essere influenzata da sostanze
estranee, quali polvere, acqua, ecc.
durante il funzionamento.
Quando il pacco batteria non viene
usato, tenerlo lontano da altri oggetti
metallici come: clip, monetine, chiavi,
chiodi, viti o altri piccoli oggetti metallici
che potrebbero creare un collegamento
da un terminale all’altro.
Cortocircuitare i terminali del pacco
batteria potrebbe causare scintille, ustioni
Quando si usa il pacco batteria, assicurarsi
che il luogo di lavoro sia ben ventilato.
EY7441_EY7940_EY7443_EY74A1_Book.indb 54 2012-12-11 9:21:27- 55 -
Quando si rimuove il pacco batteria
dall’alloggiamento principale dell’utensile,
coperchio del pacco batteria, onde
evi t a re ch e po l v ere e spor c i zia
contaminino i terminali della batteria e
causino un cortocircuito.
Durata del pacco batteria
Le batterie ricaricabili posseggono
una durata limitata. Se il tempo di
funzionamento diventa estremamente
breve dopo la ricarica, sostituire il
pacco batteria con uno nuovo.
Per ragioni relative alla protezione
dell’ambiente e al riciclaggio dei materiali,
assicurarsi che lo smaltimento Del
prodotto avvenga in un luogo ufcialmente
preposto a tale ne (ammesso che esista
nell’area dell’utente).

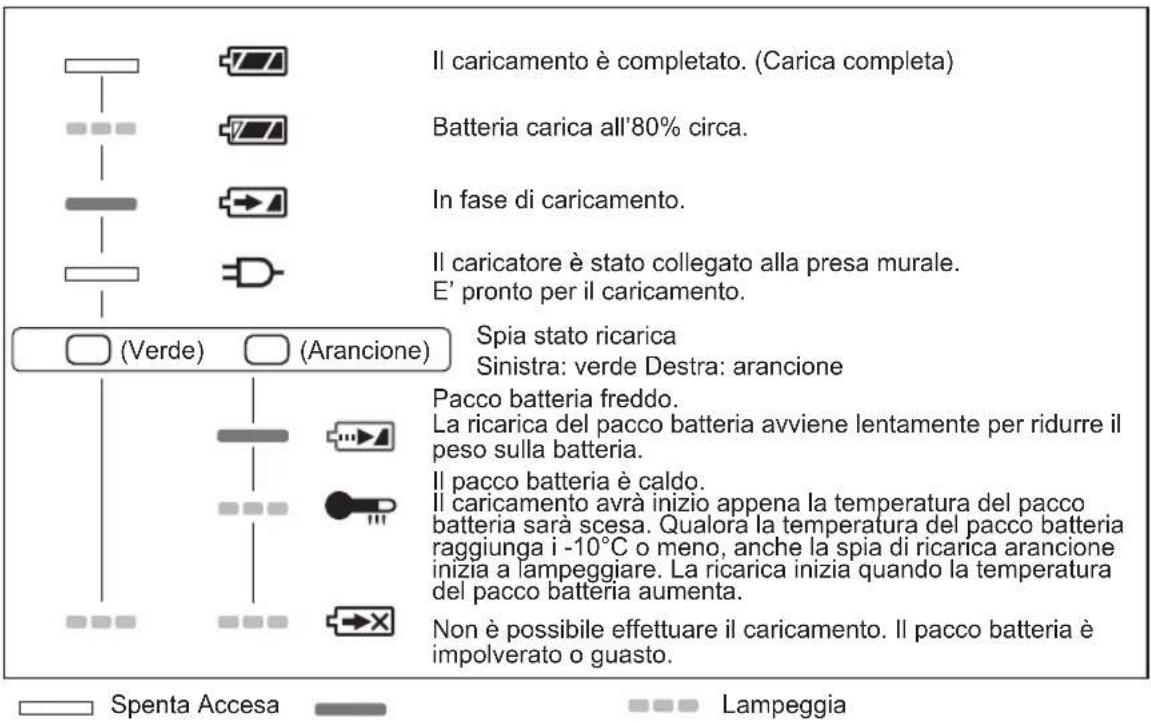

batteria scendesse all’incirca al di sotto
dei −10°C (14°F), la ricarica s’interrompe
automaticamente per impedire la
degradazione della batteria.
La temperatura ambientale si deve
aggirare tra 0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la
temperature è al di sotto di 0°C (32°F),
lo strumento smetterà di funzionare
Per caricare un pacco batteria freddo (al
di sotto di 0°C (32°F)) in un luogo caldo,
lasciare il pacco batteria nel locale per
oltre un’ora per permettere allo stesso di
raggiungere la temperature ambiente.
Lasciate raffreddare il caricatore quando
caricate più di due pacchi batterie
Non inlate le dita nel foro di contatto per
tenere in mano il caricabatterie o altro
Onde evitare il rischio d’incendio o il
danneggiamento del caricabatteria:
Non usate l’energia fornita da un
generatore a motore.
N o n c o p r i t e l e p r e s e d ’ a r i a d i
caricabatteria e pacco batteria.
Scollegare il caricabatteria se non in uso.
Al momento dell’acquisto, il pacco
batteria non è carico. Assicurarsi di
caricare la batteria prima dell’uso.
1. Collegare il caricatore alla presa di
2. Inserire saldamente il pacco batteria nel
1) Allineare le marcature e collocare la
batteria nel raccordo del caricatore.
2) Far scorrere nella direzione indicata
3. Durante la ricarica, la spia di carica si
Quando la ricarica è stata completata,
un interruttore elettronico interno
scatta automaticamente per evitare la
La ricarica non avviene se il pacco
batteria è caldo (per esempio, subito
dopo l’uso per un lavoro pesante).
L a sp i a d i s t a n d b y a r a n c i o n e
lampeggia mentre la batteria si sta
raffreddando. La ricarica comincia poi
4. La spia di carica (verde) lampeggia
lentamente quando la batteria è carica
EY7441_EY7940_EY7443_EY74A1_Book.indb 55 2012-12-11 9:21:27- 56 -
SEGNALI SPIE Il caricamento è completato. (Carica completa)
Batteria carica all’80% circa.
In fase di caricamento.
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
Sinistra: verde Destra: arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per ridurre il
peso sulla batteria.
Il pacco batteria è caldo.
Il caricamento avrà inizio appena la temperatura del pacco
batteria sarà scesa. Qualora la temperatura del pacco batteria
raggiunga i -10°C o meno, anche la spia di ricarica arancione
inizia a lampeggiare. La ricarica inizia quando la temperatura
del pacco batteria aumenta.
Non è possibile effettuare il caricamento. Il pacco batteria è
impolverato o guasto.
6. Qualora la temperatura del pacco
batteria raggiunga gli 0°C o meno, il
tempo di ricarica è maggiore rispetto al
tempo di ricarica normale.
Anche a batteria completamente
carica, l’utensile dispone di circa il 50%
dell’energia di cui dispone una batteria
carica alla temperature di esercizio
7. Se la spia di carica (verde) non si
spegne, rivolgersi a un rivenditore
8. Se un pacco batteria completamente
ricaricato viene inserito di nuovo nel
caricabatteria, la spia di carica si
illumina. Dopo alcuni minuti, la spia di
carica verde si spegnerà.
EY7441_EY7940_EY7443_EY74A1_Book.indb 56 2012-12-11 9:21:27- 57 -
Informazioni per gli utenti sulla raccolta e l’eliminazione di vec-
chie apparecchiature e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o
manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici
e le batterie usate non devono essere buttati nei riuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti
e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta,
secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC
Smaltendo correttamente questi prodotti e le batterie, contribuirete a
salvare importanti risorse e ad evitare i potenziali effetti negativi sulla
salute umana e sull’ambiente che altrimenti potrebbero verificarsi in
seguito ad un trattamento inappropriato dei riuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e
batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per
lo smaltimento dei riuti o il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi riuti
non siano stati smaltiti in modo corretto ed in accordo con la legislazione
Per utenti commerciali nell’Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di
contattare il vostro commerciante od il fornitore per maggiori informazioni.
[Informazioni sullo smaltimento riuti in altri Paesi fuori
dall’Unione Europea]
Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire
questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi
sulle modalità per un corretto smaltimento.
Nota per il simbolo delle batterie (esempio con simbolo chimico
riportato sotto il simbolo principale):
Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo
caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.
V. MANUTENZIONE Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare un
panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.
Qualora l’interno del prodotto o del pacco batteria si bagni, togliere immediatamente
l’acqua e fare asciugare il prima possibile.
Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto.
In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di
assistenza autorizzato.
VI. ACCESSORI Utilizzare solo i bit adatti per la dimensione del mandrino.
EY7441_EY7940_EY7443_EY74A1_Book.indb 57 2012-12-11 9:21:28- 58 -
Vite da legno ø6,8 mm
Tensione motore 14,4 V 14,4 V 18 V In assenza
Capacità mandrino ø1.5 mm - ø13 mm
Capacità circa 0,5 N·m –
Lunghezza totale 193 mm 200 mm 199 mm 203 mm
(con pacco batteria EY9L44)
1,75 kg 1,8 kg 1,85 kg 1,85 kg –
(con pacco batteria EY9L45)
1,75 kg 1,8 kg 1,85 kg 1,85 kg –
(con pacco batteria EY9L50)
(con pacco batteria EY9L51)
Vibrazione rumorosa Consultare il foglio accluso
Utilizzabile:45min Utilizzabile:30min Utilizzabile:50min Utilizzabile:65min Utilizzabile:50min Utilizzabile:65min
Utilizzabile:35min Utilizzabile:30min Utilizzabile:40min Utilizzabile:50min Utilizzabile:40min Utilizzabile:55min
Completa:50min Completa:35min Completa:55min Completa:60min Completa:55min Completa:70min
NOTA: Questa tabella può includere dei modelli non disponibili nella propria area.
Fare riferimento al catalogo generale più recente.
NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.
EY7441_EY7940_EY7443_EY74A1_Book.indb 59 2012-12-11 9:21:28- 60 -
