EY 74A1 LS2G - Borrmaskin PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borr- och skruvdragare
Märke	Panasonic
Modell	EY 74A1 LS2G
Märkspänning	14,4 V
Tomgångshastighet (låg)	80 - 600 min⁻¹
Tomgångshastighet (hög)	220 - 1750 min⁻¹
Chuckkapacitet	1,5 mm - 13 mm
Vridmoment (koppling)	0,5 - 4,4 N·m (18 lägen + borrläge)
Totallängd	203 mm
Vikt (med standardbatteri)	1,85 kg
Strömförsörjning	Uppladdningsbart Li-jonbatteri (kompatibla modeller: EY9L44, EY9L45, EY9L50, EY9L51)
Kompatibel laddare	EY0L81 eller EY0L82
Huvudfunktioner	Borrning, skruvdragning; justerbar koppling, 2-växlad hastighetsväljare, motorbroms, LED-lampa, bälteshakar
Underhåll och rengöring	Rengör med en torr, ren trasa; använd inte vatten, lösningsmedel eller flyktiga ämnen
Säkerhet	Använd hörselskydd, använd extrahandtag, håll verktyget i de isolerade greppen
Reservdelar och reparerbarhet	Använd endast Panasonic-tillbehör och batterier; kontakta ett auktoriserat servicecenter för reparationer
Allmän information	Bruksanvisning finns på flera språk; laddningstiden varierar beroende på batterimodell

Vanliga frågor - EY 74A1 LS2G PANASONIC

Hur byter man borr på borrmaskinen EY 74A1 LS2G ?

Koppla bort batteriet eller sätt omkopplaren i mittläge. Vrid låsringen moturs för att lossa, ta bort den gamla borren, sätt i den nya och dra åt medurs tills chocken klickar.

Hur ställer man in vridmomentet?

Vrid kopplingsjusteringsringen till ett av de 18 lägena eller till borsymbolen. Ett lågt läge ger lågt vridmoment, idealiskt för skruvning av små skruvar; ett högt läge ger starkare vridmoment.

Vilket batteri kan jag använda med denna modell?

Använd endast kompatibla Panasonic Li-jonbatterier: EY9L44, EY9L45, EY9L50 eller EY9L51. Använd aldrig icke-kompatibla eller förfalskade batterier.

Hur laddar jag batteriet korrekt?

Anslut laddaren (EY0L81 eller EY0L82) till ett eluttag. Sätt i batteriet genom att rikta in märkena och skjuta det framåt. Den gröna lampan tänds under laddning; den slocknar när laddningen är klar. Ladda inte vid temperaturer under 0°C eller över 40°C.

Vad gör man om överhettningslampan tänds?

Lampan indikerar att motorn eller batteriet är överhettat. Låt verktyget svalna helt i minst 30 minuter innan du använder det igen. Undvik kontinuerligt arbete under hög belastning.

Hur vänder man rotationsriktningen?

Använd framåt/bakåt-omkopplaren ovanför avtryckaren. Tryck den åt vänster för rotation framåt, åt höger för rotation bakåt. Använd den aldrig när avtryckaren är intryckt.

Kan jag använda denna borrmaskin för att borra i betong?

Nej, modellen EY 74A1 LS2G har inte hammarborrfuntionen. Den är avsedd för borrning i trä och metall samt för skruvdragning. För betong, använd modellen EY7960.

Hur underhåller jag verktyget?

Rengör verktygets kropp med en torr, ren trasa. Använd inte vatten eller lösningsmedel. Ta regelbundet bort spån och smuts som samlats inuti. Kontakta ett auktoriserat servicecenter om ett problem uppstår.

LED-lampan tänds inte, vad gör jag?

Kontrollera att batteriet är laddat och korrekt isatt. Tryck en gång på strömbrytaren för att aktivera verktyget, tryck sedan på LED-lampknappen. Lampan släcks automatiskt efter 5 minuters inaktivitet.

Var hittar jag den fullständiga bruksanvisningen?

Bruksanvisningen finns gratis att ladda ner i PDF-format på notice-facile.com. Du kan även begära en översättning till ditt språk via formuläret på webbplatsen.

BRUKSANVISNING EY 74A1 LS2G PANASONIC

Sladdlös skruvdragare & borrmaskin/slagborrmaskin/ Trådlös Automatisk Borr & Skruvdragare

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.

För din egen säkerhet, läs alla anvisningar och uppbevara bruksanvisningen för senare bruk.

Se till att använda batteriskyddet

• När batteriet inte används, förvara det på en plats som gör att främmande ämnen, såsom damm eller vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på batteriskyddet.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten. VIKTIGT: För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.
• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar; när denna funktion har aktiverats.

För säker användning

• Batteriet ska monteras genom vidta två säkerhetsåtgärder.

Kontrollera att batteriet är ordentligt monterat på verktyget före användning.

• När batteriet inte är ordentligt monterat kommer varningslamporna för överhettning och svagt batteri att blinka och borrspetsen roterar inte vilket talar om att maskinen inte är säker även om en brytare aktiveras. För in batteriet i verktyget tills du inte längre kan se den röda dekalen.

Originalanvisningar: Engelska Översättning av originalanvisningarna: Andra språk

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verktyget tas i bruk.

I. AVSEDD ANVÄNDNING

Dessa verktyg kan användas för att dra fast skruvar i kopplingsläget samt för att borra hål i trä och metall i borrläget. Dessutom kan EY7960 användas för att borra hål i mjuk betong och liknande material i slagborrläget.

1) Använd öronskydd. Buller kan leda till hörselskador.

2) Använd det extrahandtag som medföljer verktyget. Förlorad kontroll kan orsaka personskador. 3) Håll i de isolerade ytorna på elverktyget när arbeten utförs där skärdonet kan komma i kontakt med dolda ledningar. Om det kommer i kontakt med en strömförande ledning kommer de bara metallytorna på verktyget att bli strömförande vilket kan ge användaren en elektrisk stöt. 4) Använd en ansiktsmask, om arbetet är dammigt. 5) Observera att verktyget alltid är i driftstillstånd, eftersom det inte behöver vara nätanslutet. 6) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE SNABBCHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning. 7) Om bitset kör fast, släpp genast upp avtryckaren för att förhindra överbelastning, vilket kan skada batteriet eller motorn. Använd motsatt rörelse för att lossa bitsar som fastnat. 8) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget. 9) Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid. 10) Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verktyget.

11) Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar. 12) Ändra inte varvvalsomkopplarens (LÅGA VARVTAL-HÖGA VARVTAL) läge medan varvvalsregleraren hålls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.

riangle VARNING:

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.
• Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet eller ett oäkta batteri. Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.
• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.
• Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.
• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börja läcka, överhettas eller explodera. Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.

Symbol	Betydelse
V Volt
---	Direkt ström
n0	Tomgångsvarv
...min-1	Varv eller pendlingar per minut
Ah Batteriets elektriska kapacitet
	Für att minska risken für skador@måste användaren lasa och Förstbruksanvisningen.
	Endast für inomhusbruk.

III. MONTERING

Isättning/urtagning av bits OBSERVERA:

Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur.

Verktyget är försett med en spärrfri borrchuck.

1. Isättning av bits: För in bitset och vrid låsringen medurs (sett framifrån). Dra åt ordentligt tills klickandet upphör.

1. Urtagning av bits: Vrid låsringen moturs (sett framifrån) och dra sedan ut bitset.

OBSERVERA:

Om spelrummet i chucken blir för stort, så justera detta genom att spänna fast borren och ① öppna chuckbackarna genom att vrida på låsringen och ② dra åt skruven (vänstergängad) med en skruvmejsel genom att skruva den moturs (sett framifrån).

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

• Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpassningsmärken

1. För att ta loss batteriet:

Dra frigöringsknappen framifrån för att ta loss batteriet.

Frigöringsknapp

IV. DRIFT [Verktygshuset]

Omkoppling

1. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in. Påbörja ett arbete genom att trycka in avtryckaren en liten bit för att starta med långsam rotation.
2. En elektronisk återkopplingsstyrenhet sörjer för stark åtdragning även vid lågt varvtal.
3. En broms kopplas in när avtryckaren släpps upp, varpå motorn omedelbart stannar.

OBSERVERA:

När bromsen kopplas in kan ett inbromsningsljud höras. Det är helt normalt.

VIKTIGT:

När du använder verktyget genom att aktivera avtryckaren, kan en tillfällig fördröjning uppstå innan rotation startar. Detta signalerar inget fel.

• Denna eftersläpning sker när maskinens strömkrets startar upp efter att avtryckaren aktiveras för första gången efter att ett nytt batteri har installerats, eller efter att verktyget inte har använts under minst 1 minut (eller minst 5 minuter när LED-lampan är tänd). Rotation startar utan fördröjning under nästa och påföljande användning.

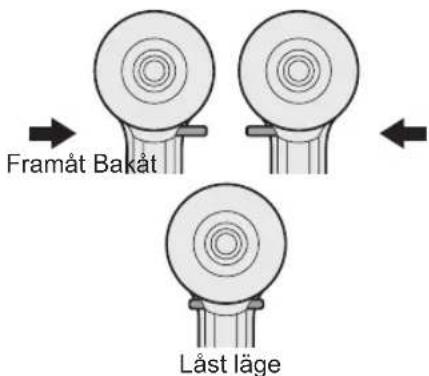

Användning av riktningsomkopplaren och avtryckaren

VIKTIGT:

Ändra riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv skruvdragning och borrning. Bromsen kopplas in och chucken stannar omedelbart, när avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Inställning av kopplingens åtdragningsmoment

Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget (EY7441, EY74A1). Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget (EY7940).

OBSERVERA:

Var alltid noga med att stoppa verktyget och ta bort det från arbetsstycket innan du ändrar från borrläget till slagläget eller från slagläget till borrläget genom att vrida på kopplingshandtaget.

VIKTIGT:

Sätt kopplingsinställningen vid denna markering (innan du börjar användningen).

Om kopplingshandtaget inte kan ställas till "borrläget" eller "slagläget" efter användning med kopplingsfunktionen, ställ kopplingshandtaget till läge 1 och kör kopplingen under en sekund.

Varvtalsomkoppling

Välj lämpligt läge för låga eller höga varvtal i enlighet med aktuellt arbete. (EY7441, EY7940, EY74A1)

Ju mer avtryckaren (steglös varvtalsreglerare) trycks in, desto högre blir varvtalet.

Välj lämpligt läge för låga, höga eller automatiska varvtal i enlighet med aktuellt arbete (EY7443)

HÖG/LÅG VAL AUTO

Ju mer avtryckaren (steglös varvtalsreglerare) trycks in desto högre blir varvtalet.

Modellen EY7443 erbjuder läget AUTO, som upptäcker belastningen på verktyget och automatiskt växlar mellan drift på HIGH (hög) och LOW (låg) hastighet.

När belastningen är låg startar verktyget alltid driften med HIGH (hög) hastighet.

När åtdragningsmomentet ökar växlar verktyget till LOW (låg) hastighet. Håll verktyget i ett säkert grepp så att det inte vrider sig ur din hand på grund av ökat vridmoment.

När verktyget körs i läget AUTO kommer huruvida och när verktyget växlar mellan drift på HIGH (hög) och LOW (låg) hastighet att bero på de specifika arbetsvillkoren. Dessa variationer i verktygets beteende är normala och innebär inte något funktionsfel.

Notera: Vid val av läget AUTO på EY7443

Under drift i läget AUTO kan verktyget växla till LOW (låg) hastighet under lätta belastningar om det finns kort kvarvarande batterilivslängd eller om temperaturen i batterifacket är låg (0°C eller lägre). I detta fall ska du ladda batteriet eller placera batteriet på en varm plats under minst en timme för att låta det värmas upp innan användning.

Beroende på belastningen kan verktyget växla fram och tillbaka mellan drift på hastigheterna HIGH (hög) och LOW (låg) flera gånger. Om detta växlande inte önskas ska man ställa in verktyget på HIGH (hög) eller LOW (låg) hastighet manuellt.

VIKTIGT:

• Kontrollera varvtalsomkopplarens läge före användning.
• Använd ett lågt varvtal för arbete som kräver ett högt åtdragningsmoment. (Användning av ett högt varvtal för arbete som kräver ett högt åtdragningsmoment kan resultera i motorhaveri.)
• Ändra inte varvtalsomkopplarens (LÅGT VARVTAL-HÖGT VARVTAL) läge medan varvtalsregleraren hålls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.
• Läs specifikationerna under "REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR".

VIKTIGT:

• Använd inte verktyget under alltför lång tid i sträck med hjälp av två eller fler batterier, eftersom det kan göra att verktygshusets ytterhölje blir väldigt hett. Verktyget behöver svalna mellan varje batteribyte. Täck inte för ventilationsöppningarna i sidan på verktygshuset under pågående drift, eftersom det kan leda till funktionsfel.
• Överansträng INTE verktyget (motorn), eftersom det kan leda till skador på verktyget.
• Se vid användning av verktyget till att hålla det på ett sätt som förhindrar att luft från verktygshusets ventilationsöppningar blåser direkt mot heden, eftersom det kan orsaka brännskador.

Bitslåsningsfunktion

1. Med avtryckaren vilande och ett skruvmejselbits isatt och spärrat kan verktyget användas som en manuell skruvmejsel (upp till 22,6 N·m, 230 kgf-cm). Ett litet glapp uppstår i chucken, men det tyder inte på något fel.
2. Denna funktion kan vara praktisk vid åtdragning av skruvar som kräver större åtdragningsmoment än maximalt åtdragningsmoment vid skruvdragning (läge 2 på kopplingen), vid kontroll av en skruvs åtdragning eller vid lossning av en skruv som dragits åt för hårt.

Hur bälteskroken används

VARNING!

• Se till att bälteskroken monteras fast korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller personskada.
• Kontrollera då och då skruvens åtdragning. Dra åt ordentligt, om den sitter löst.
• Se till att bälteskroken hakas fast ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada.
• Undvik att hoppa eller springa medan verktyget bärs med bälteskroken, eftersom det kan få bälteskroken att glida och verktyget att falla ner. Det kan resultera i en olycka eller personskada.
• Se till att återställa bälteskroken till förvaringsläget, när den inte ska användas, eftersom det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller personskada.
• Låt inte något annat bits än ett skruvbits sitta fast i verktyget medan verktyget hänger i livremmen med bälteskroken. Ett föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller en olycka.

Montering av bälteskroken på motsatt sida

Bälteskroken kan monteras på endera sidan av verktyget.

1. Att avlägsna kroken

(1) Avlägsna skruven. (2) Dra ut kroken.

1. Att fästa kroken på andra sidan

(1) För in kroken på andra sidan. (2) Dra åt skruven helt så att den sitter fast ordentligt.

Kontrollpanel

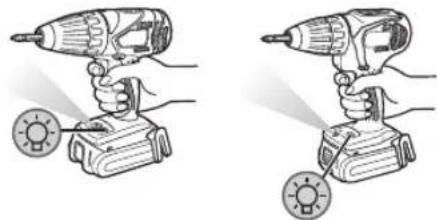

(1) LED-ljus

Dra alltid en gång i strömbrytaren före användning av LED-ljuset. Tryck på för att tända LED-ljusknappen.

Ljuset förbrukar väldigt lite ström och har ingen negativ påverkan på verktygets prestanda under användning och inte heller på batteriets kapacitet.

VIKTIGT:

• Det inbyggda LED-ljuset är avsett för temporär belysning av ett litet arbetsområde.
• Använd inte LED-ljuset som ersättning för en vanlig ficklampa, eftersom dess ljusstyrka inte räcker till för det.
• Lysdiodljuset släcks när verktyget inte har använts under 5 minuter.

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs här kan resultera i exponering för farlig strålning.

(2) Varningslampa för överhettning

Släckt (normal drift)

Anger att driften har avbrutits på grund av överhettning av motor eller batteri.

För att skydda motorn och batteriet, ska du komma ihåg följande vid denna användning.

• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.
• Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.
• Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används kontinuerligt med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används när temperaturen är låg (t.ex. under vintern), eller om det stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras.
• Temperaturen i omgivningen ska vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt. När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Om verktyget används när temperaturen är låg (t.ex. under vintern), eller om det stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras. Prestandan för EY 9 L42 minskar kraftigt vid och under 10°C på grund av arbetsförhållanden och andra faktorer.

(3) Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande (ingen laddning) Batteriets skyddsfunktion aktiverad

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.
• Om maskinen startas med för lite batterikraft återstående, kan den sluta fungera utan att varningslampan för batteriladdning först blinkar. Detta indikerar att för lite batterikraft finns kvar för att använda verktyget och att batteriet måste laddas före vidare användning.
• Om verktyget under användning blir föremål för en plötslig belastning som får motorn att låsa sig, kan överladdningssensorn aktiveras och varningslampan för batteriladdning kan börja blinka. Lampan slutar blinka när du behandlar orsaken till motorns låsning samt släpper och trycker in avtryckaren.

EY7441/EY7940/EY74A1

EY7443

• Batteriets skyddsfunktion kan aktiveras om motorn plötsligt utsätts för hög belastning eller tryck, även om det finns gott om laddning kvar. I detta fall kommer både varningslampan för svagt batteri och LED-lysdioden att blinka (EY7443, EY74A1).
• Om både varningslampan för batteriladdning och LED-lysdioden blinkar, minska kraften du utsätter maskinen för eller, om du använder en borrskruvdragare, justera varvtalsregleringen till en lägre inställning (EY7443, EY74A1).
• Om verktyget inte växlar mellan HIGH (hög) och LOW (låg) drifthastighet i läget AUTO kommer motorn att stanna och varningslampa för svagt batteri och varningslampa för överhettning att blinka växelvis. Det är inte ett fel.
• Om båda lamporna blinkar växelvis, tryck ner avtryckaren igen. (EY7443)

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten. När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet. Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

Batteriåtervinning ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

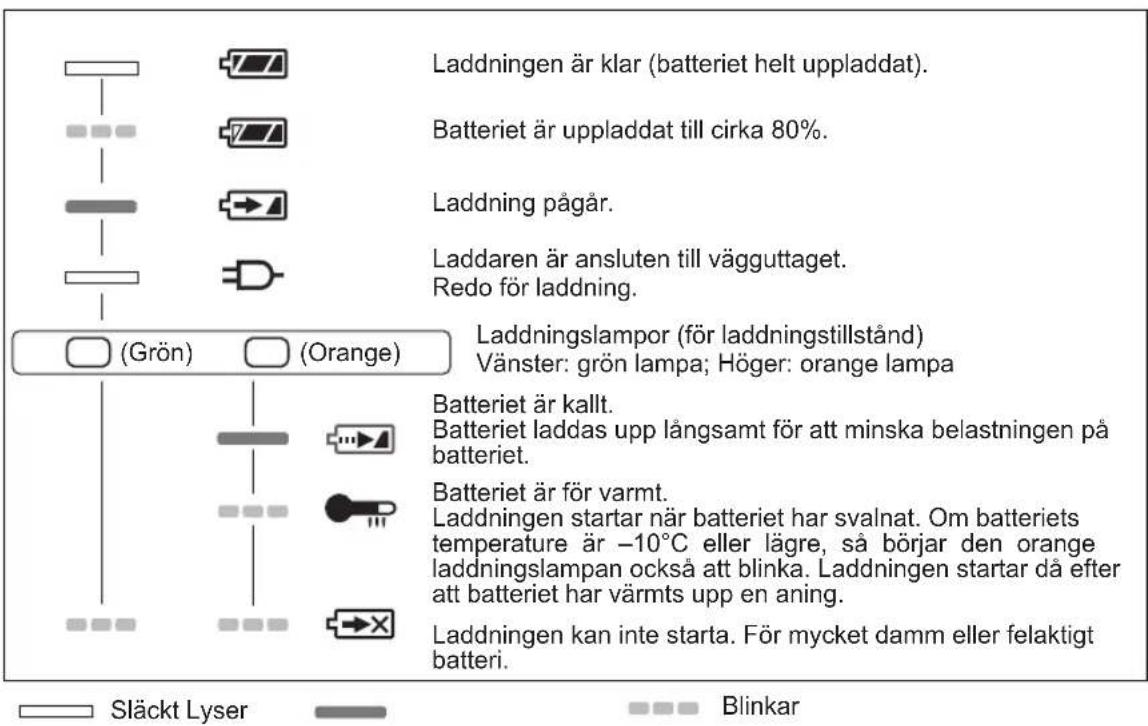

Laddning

VIKTIGT:

• Om batteriets temperatur sjunker till under cirka -10 °C, så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen skall vara mellan 0 °C och 40 °C. Om batteriet används under fryspunkten 0 °C, kan verktyget fungera onormalt. När du skall ladda ett kallt batteri (under 0 °C) på ett varmt ställe, skall du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. Kyl ner laddaren om du tänker ladda mer än två batterier i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

Iaktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget när den inte ska användas.

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare

1. Anslut laddaren till ett vägguttag.
2. Sätt i batteriet ordentligt i laddaren.

1) Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra. 2) Skjut batteriet framåt i pilens riktning.

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.
2. Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80% laddning.
2. När laddningen är klar slocknar den gröna laddningslampan.
3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

1. Rådgör med en auktoriserad återförsäljare, om laddningslampan (grön) inte slocknar.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter ett antal minuter slocknar den gröna laddningslampan.

ANZEIGELAMPEN

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man lämna dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

V. SKÖTSEL

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut vattnet och låt verktyget/batteriet torka så fort som möjligt.

Avlägsna försiktigt eventuell ansamling av damm eller järnfilspån från insidan av verktyget. Kontakta din närmaste auktoriserade serviceverkstad, om något problem vid användning av verktyget uppstår.

VI. TILLBEHÖR

Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.

VII. APPENDIX

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell EY7441 EY7940 EY7443		EY74A1
Skruvdragning	Maskinskruv M5
	Träskruv ø6,8 mm
Borrning	Självdragande skruv	ø6 mm
	I trä	ø35 mmø13 mm
	I metall
	För murverk - 13 m	m --

VIII. SPECIFIKATIONER

SLAGSKRUVDRAGARE

Model EY7441 EY7940 EY7443		EY74A1
Motorsprüning 14,4 V		14,4 V 18 V
Tomgangsvarval	Låga varvital	70~400min-1		60~400min-1	50~480min-1	80~600min-1
	Höga varvital	200~1400min-1		160~1400 min-1	130~1400 min-1	220~1750 min-1
	AUTO	-	-	160~1400 min-1	-	-
Slagtakt per minut	Låga varvital	-	1260~7200 min-1	-	-	-
	Höga varvital	-	3600~25200 min-1	-	-	-
Chuckens storlekskapacitet		ø1.5 mm - ø13 mm
Kopplingens àtdragningsmoment		Ca 0,5 N·m	Ca 1,0 N·m	Ca 0,5 N·m	Ca 0,5 N·m - 4,4 N·m
		-	-	-
		4,4 N·m	4,4 N·m	4,4 N·m
Total langd		193 mm	200 mm	199 mm	203 mm
Vikt (inkl. batteriet EY9L44)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Vikt (inkl. batteriet EY9L45)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Vikt (inkl. batteriet EY9L50)		-	-	-	-	1,95 kg
Vikt (inkl. batteriet EY9L51)		-	-	-	-	1,95 kg
Bullervibration		Se medfoljande ark

BATTERI

Modellnr. EY9L	41 EY9L42	EY9L44 EY9L45 EY9L50 EY9L51
Ackumulatorbatteri	Lithiumjonbatteri
Batterispänning	14,4V likström (3,6V x 4 celler)		14,4V likström (3,6V x 8 celler)	18V likström (3,6V x 10 celler)

BATTERILADDARE

Modelln. EY0L81
Märkdata Se märk	plåten på undersidan av laddaren.
Vikt 0,93 kg
Laddningstid	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Användbar uppladdning:45min	Användbar uppladdning:30min	Användbar uppladdning:50min	Användbar uppladdning:65min	Användbar uppladdning:50min	Användbar uppladdning:65min
	Fullständig uppladdning:60min	Fullständig uppladdning:35min	Fullständig uppladdning:65min	Fullständig uppladdning:80min	Fullständig uppladdning:65min	Fullständig uppladdning:80min
Modelln. EY0L82
Märkdata Se märk	plåten på undersidan av laddaren.
Vikt 0,93 kg
Laddningstid	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Användbar uppladdning:35min	Användbar uppladdning:30min	Användbar uppladdning:40min	Användbar uppladdning:50min	Användbar uppladdning:40min	Användbar uppladdning:55min
	Fullständig uppladdning:50min	Fullständig uppladdning:35min	Fullständig uppladdning:55min	Fullständig uppladdning:60min	Fullständig uppladdning:55min	Fullständig uppladdning:70min

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Vi hänvisar till senaste allmänna katalogen.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.

När belastningen är låg, startar verktyget alltid driften i HÖG hastighet.
