Type de produit	Perceuse-visseuse sans fil
Marque	Panasonic
Modèle	EY 74A1 LS2G
Tension nominale	14,4 V
Vitesse à vide (basse)	80 - 600 min⁻¹
Vitesse à vide (haute)	220 - 1750 min⁻¹
Capacité du mandrin	1,5 mm - 13 mm
Couple de serrage (embrayage)	0,5 - 4,4 N·m (18 positions + mode perçage)
Longueur totale	203 mm
Poids (avec batterie standard)	1,85 kg
Alimentation	Batterie Li-ion rechargeable (modèles compatibles : EY9L44, EY9L45, EY9L50, EY9L51)
Chargeur compatible	EY0L81 ou EY0L82
Fonctions principales	Perçage, vissage ; embrayage réglable, sélecteur de vitesse 2 vitesses, frein moteur, lumière LED, crochet de ceinture
Entretien et nettoyage	Nettoyer avec un chiffon sec et propre ; ne pas utiliser d'eau, de solvant ou de produit volatil
Sécurité	Porter des protections auditives, utiliser la poignée auxiliaire, maintenir l'outil par les surfaces isolées
Pièces détachées et réparabilité	Utiliser exclusivement des accessoires et batteries Panasonic ; contacter un centre de service agréé pour toute réparation
Informations générales	Notice disponible en plusieurs langues ; durée de charge variable selon le modèle de batterie

FOIRE AUX QUESTIONS - EY 74A1 LS2G PANASONIC

Comment changer la mèche sur la perceuse EY 74A1 LS2G ?

Débranchez la batterie ou mettez le commutateur en position centrale. Tournez le collier de verrouillage dans le sens inverse des aiguilles d'une montre pour desserrer, retirez l'ancienne mèche, insérez la nouvelle et serrez en tournant dans le sens horaire jusqu'à ce que le mandrin cliquette.

Comment régler le couple de serrage ?

Tournez la bague de réglage de l'embrayage sur l'un des 18 crans ou sur le symbole de perçage. Un réglage bas correspond à un couple faible, idéal pour le vissage de petite vis ; un réglage élevé donne un couple plus fort.

Quelle batterie puis-je utiliser avec ce modèle ?

Utilisez uniquement les batteries Panasonic Li-ion compatibles : EY9L44, EY9L45, EY9L50 ou EY9L51. Ne jamais utiliser de batterie non conforme ou de contrefaçon.

Comment charger la batterie correctement ?

Branchez le chargeur (EY0L81 ou EY0L82) sur une prise secteur. Insérez la batterie en alignant les marques et en la glissant vers l'avant. Le voyant vert s'allume pendant la charge ; il s'éteint lorsque la charge est terminée. Ne chargez pas à une température inférieure à 0°C ou supérieure à 40°C.

Que faire si le témoin de surchauffe s'allume ?

Le témoin indique que le moteur ou la batterie est en surchauffe. Laissez l'outil refroidir complètement pendant au moins 30 minutes avant de le réutiliser. Évitez de travailler en continu sous forte charge.

Comment inverser le sens de rotation ?

Utilisez le levier d'inversion marche avant/marche arrière situé au-dessus de la gâchette. Poussez-le vers la gauche pour la rotation avant, vers la droite pour la rotation arrière. Ne l'actionnez jamais lorsque la gâchette est enfoncée.

Puis utiliser cette perceuse pour percer du béton ?

Non, le modèle EY 74A1 LS2G n'est pas équipé de la fonction percussion. Il est conçu pour le perçage du bois et du métal ainsi que pour le vissage. Pour le béton, utilisez le modèle EY7960.

Comment entretenir l'outil ?

Nettoyez le corps de l'outil avec un chiffon sec et propre. N'utilisez pas d'eau ni de solvant. Retirez régulièrement les limailles et saletés accumulées à l'intérieur. Si un problème survient, contactez un centre de service agréé.

La lumière LED ne s'allume pas, que faire ?

Vérifiez que la batterie est chargée et correctement insérée. Appuyez une fois sur l'interrupteur pour activer l'outil, puis appuyez sur le bouton de la lumière LED. La lumière s'éteint automatiquement après 5 minutes d'inactivité.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI EY 74A1 LS2G PANASONIC

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Veillez à utiliser le couvercle de la batterie autonome.

Lorsque le couvercle de la batterie autonome n'est pas utilisé, rangez la batterie de façon à ce qu'aucun corps étranger comme de la poussière et de l'eau ne contamine les bornes. Veillez à fixer le couvercle de la batterie autonome afin de protéger les bornes de la batterie. Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes. La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

MISE EN GARDE : Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.

Pour un usage sans risque

• La batterie est conçue pour être installée en procédant en deux étapes pour des raisons de sécurité. Assurez-vous que la batterie est mise en place correctement avant d'utiliser l'outil. Lorsque la batterie autonome n'est pas fermement insérée, le témoin d'avertissement de surchauffe et le témoin d'avertissement de batterie basse clignotent et la machine ne fait pas tourner la mèche comme habituellement pour nous signaler que la machine ne fonctionne pas en toute sécurité même si un interrupteur a été enclenché. Insérez la batterie autonome dans le corps de l'outil jusqu'à ce que l'indicateur rouge disparaisse.

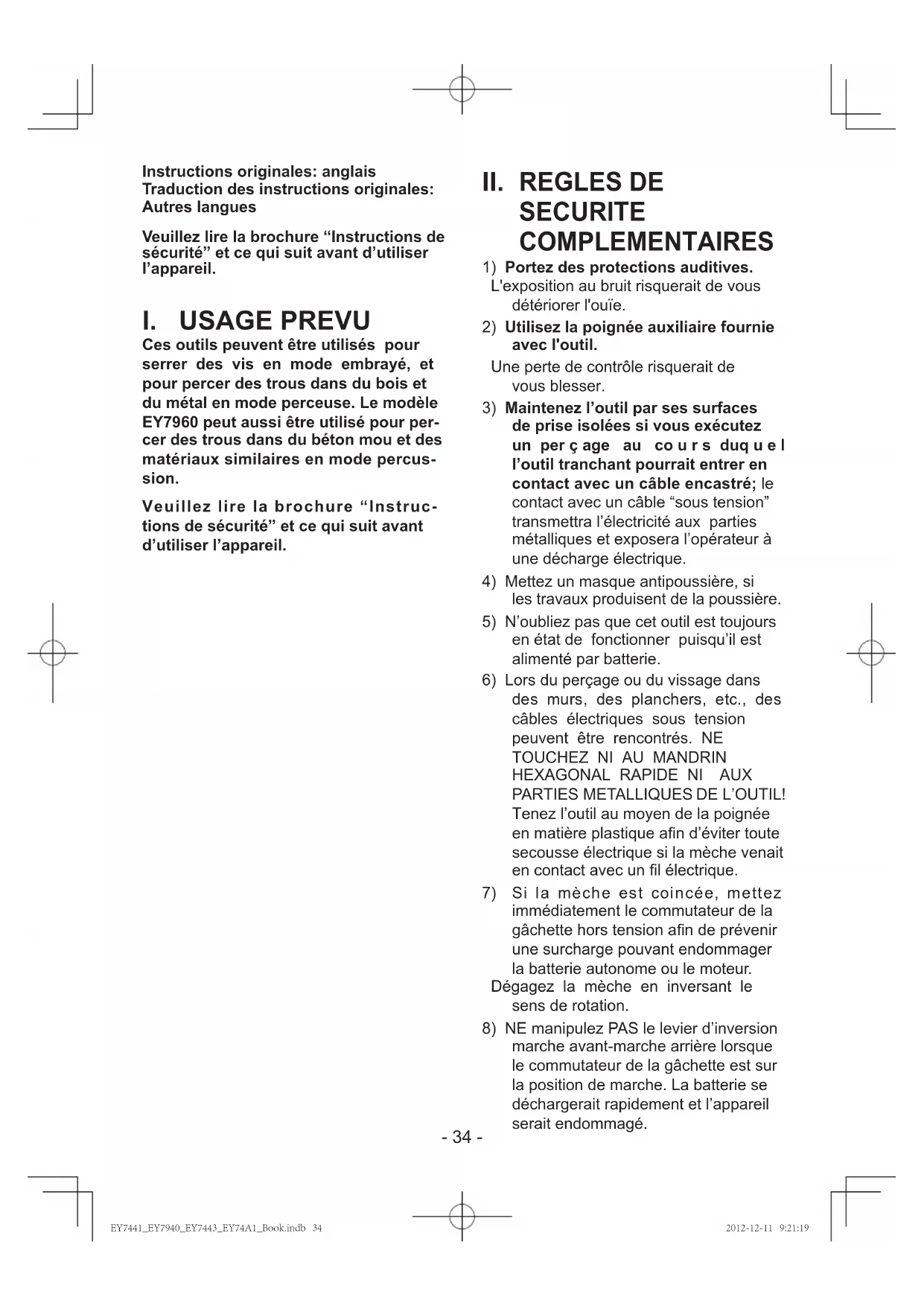

Instructions originales : anglais. Traduction des instructions originales : autres langues.

Veuillez lire la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

I. USAGE PRÉVU

Ces outils peuvent être utilisés pour serrer des vis en mode embrayé, et pour percer des trous dans du bois et du métal en mode perceuse. Le modèle EY7960 peut aussi être utilisé pour percer des trous dans du béton mou et des matériaux similaires en mode percussion.

Veuillez lire la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

II. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

1) Portez des protections auditives. L'exposition au bruit risquerait de vous détériorer l'ouïe. 2) Utilisez la poignée auxiliaire fournie avec l'outil. Une perte de contrôle risquerait de vous blesser. 3) Maintenez l'outil par ses surfaces de prise isolées si vous exécutez un perçage au cours duquel l'outil tranchant pourrait entrer en contact avec un câble encastré ; le contact avec un câble "sous tension" transmettra l'électricité aux parties métalliques et exposera l'opérateur à une décharge électrique. 4) Mettez un masque antipoussière si les travaux produisent de la poussière. 5) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie. 6) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES MÉTALLIQUES DE L'OUTIL ! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 7) Si la mèche est coincée, mettez immédiatement le commutateur de la gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le moteur. Dégagez la mèche en inversant le sens de rotation. 8) NE manipulez PAS le levier d'inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé.

9) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période. 10) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur). 11) Ne forcez pas l'outil en maintenant la gâchette du contrôle de vitesse à mi-course (commande de vitesse) pour arrêter le moteur. 12) Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BAS/HAUT) tout en tirant sur la gâchette du contrôle de vitesse. Cela peut entraîner l'usure rapide de la batterie rechargeable ou endommager le mécanisme interne du moteur.

AVERTISSEMENT :

N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable. - Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée ou de contrefaçon. - Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive. - N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier. - Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome. - Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.

• Ne chargez pas la batterie autonome dans un endroit où la température est élevée, comme à proximité d'un feu ou à la lumière directe du soleil. Sinon, la batterie peut surchauffer, prendre feu ou exploser.
• N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, remplacez-la par une batterie neuve. L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

Symbole	Signification
V Volts
---	Courant continu
ηo	Vitesse sans charge
...min-1	Révolutions ou alternances par minute
Ah	Capacité électrique de la batterie autonome
	Pour réduire les risques de blessures, l'utilisateur doit dire et comprendre le mode d'emploi.
	Pour l'utilisation à l'intérieur seulement.

III. MONTAGE

Fixation ou retrait d'une mèche

REMARQUE :

Lors de l'installation ou de l'enlèvement d'une mèche, débranchez la batterie autonome de l'outil ou placez le commutateur sur la position centrale (verrouillage du commutateur).

Cet outil est équipé d'un mandrin de perçage sans clé.

1. Accessoire

Insérez la mèche et faites tourner le collier de verrouillage dans le sens des aiguilles d'une montre (en regardant depuis l'avant) pour serrer fermement jusqu'à ce qu'il s'arrête de cliqueter.

2. Enlèvement

Faites tourner le collier de verrouillage dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant) puis retirez la mèche.

REMARQUE :

Si le mandrin présente un jeu excessif, fixez la mèche en place et ① ouvrez les mâchoires du mandrin en faisant tourner le collier de verrouillage et ② serrez la vis (vis tournant à gauche) avec un tournevis en la faisant tourner dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant).

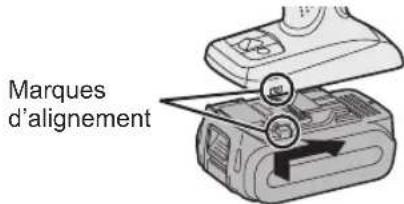

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome : alignez les marques d'alignement et fixez la batterie autonome.
2. Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

1. Pour retirer la batterie autonome : tirez sur le bouton depuis l'avant pour libérer la batterie autonome.

IV. FONCTIONNEMENT [Corps principal]

Fonctionnement du commutateur

1. La vitesse augmente à mesure que la gâchette est enfoncée. Lors du début d'un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.
2. Un contrôleur électronique de retard est utilisé pour donner un couple de serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur s'arrête immédiatement.

REMARQUE :

Lorsque le frein fonctionne, un bruit de freinage peut se faire entendre. Ceci est normal.

MISE EN GARDE :

Lorsque vous faites fonctionner l'outil en appuyant sur la gâchette, il peut y avoir un décalage momentané avant le début de la rotation. Cela ne signifie pas qu'il y a un dysfonctionnement.

Ce décalage se produit alors que les circuits de l'outil sont activés quand on appuie sur la gâchette pour la première fois après l'installation d'un nouveau bloc batterie ou après que l'outil n'a pas été utilisé pendant au moins 1 minute (ou pendant au moins 5 minutes si le LED est en marche). La rotation démarrera sans décalage lors du second fonctionnement et des suivants.

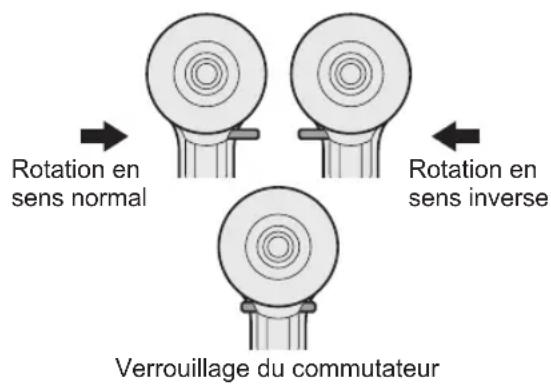

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

MISE EN GARDE :

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrière tant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente à mesure que la gâchette est enfoncée pour un serrage de vis et un perçage efficaces. Le frein fonctionne et le mandrin s'arrête immédiatement lorsque la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Réglage du couple de serrage de l'embrayage

Ajustez le couple de serrage sur l'un des 18 réglages de l'embrayage ou sur la position " (EY7441, EY74A1).

Ajustez le couple de serrage sur l'un des 18 réglages de l'embrayage ou sur la position " (EY7940).

REMARQUE :

Veillez à toujours arrêter le fonctionnement de l'outil et à le dégager de l'ouvrage lorsque vous sélectionnez le mode de percussion à partir du mode de perçage, ou lorsque vous faites passer la perceuse du mode de percussion au mode de perçage en tournant la poignée d'embrayage.

MISE EN GARDE :

Réglez l'embrayage sur cette marque avant l'utilisation réelle.

Si la poignée d'embrayage ne peut pas être réglée sur le mode de perçage ou de percussion après le vissage avec la fonction embrayée, placez la poignée d'embrayage en position 1 et utilisez l'embrayage pendant une seconde.

Sélection de la vitesse

Choisissez une vitesse basse ou haute correspondant à l'utilisation désirée. (EY7441, EY7940, EY74A1)

Plus la gâchette de contrôle de vitesse variable est tirée, plus la vitesse augmente.

Sélectionnez une vitesse lente, rapide ou automatique adaptée à l'utilisation (EY7443)

BAS AUTO HAUT

Plus vous tirez sur la gâchette de contrôle de la vitesse variable, plus la vitesse augmente.

Le modèle EY7443 possède un mode AUTO, qui détecte la charge sur l'outil et commute automatiquement entre les vitesses de fonctionnement RAPIDE et LENT.

Lorsque la charge est faible, l'outil commence toujours à fonctionner à vitesse RAPIDE.

Lorsque le couple de serrage augmente, l'outil passe en vitesse BASSE. Saisissez fermement l'outil de façon qu'il ne s'échappe pas de vos mains en raison du couple plus grand.

Lors du fonctionnement en mode AUTO, les conditions de travail spécifiques détermineront si et quand l'outil commutera entre les vitesses de fonctionnement RAPIDE et LENT. Ces variations de comportement de l'outil sont normales et n'indiquent aucun dysfonctionnement.

Remarque : lorsque AUTO est sélectionné sur le EY7443

Lors du fonctionnement en mode AUTO, il est possible que l'outil passe en vitesse lente sous des charges légères, si la batterie est presque déchargée ou si la température de la batterie est BASSE (inférieure ou égale à 0°C). Dans ce cas, rechargez la batterie ou placez la batterie dans un endroit tiède pendant au moins une heure afin qu'elle s'échauffe avant d'être utilisée.

Selon la charge, il est possible que l'outil commute plusieurs fois entre les vitesses de fonctionnement RAPIDE et LENT. Si cette commutation est indésirable, mettez manuellement l'outil en vitesse RAPIDE ou LENTE.

MISE EN GARDE :

• Vérifiez le commutateur de sélection de vitesse avant l'utilisation.
• Utilisez à basse vitesse lorsqu'un couple de serrage élevé est nécessaire pendant le fonctionnement. (L'utilisation à haute vitesse lorsqu'un couple de serrage élevé est nécessaire peut entraîner une panne du moteur.)
• Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BAS-HAUT) en tirant sur la gâchette de contrôle de vitesse. Cela peut entraîner l'usure rapide de la batterie autonome ou endommager le mécanisme interne du moteur.
• Reportez-vous aux caractéristiques techniques pour les "CAPACITÉS MAXIMUM RECOMMANDÉES".

MISE EN GARDE :

• Afin d'empêcher la température de la surface de l'outil d'augmenter excessivement, ne faites pas fonctionner l'outil continuellement en utilisant deux batteries autonomes ou plus. L'outil a besoin d'une période de refroidissement avant de passer à une autre batterie autonome.
• Ne fermez pas les évents sur le côté du corps de l'outil pendant le fonctionnement. Sinon le fonctionnement de la machine peut être affecté négativement et une panne peut s'ensuivre.
• NE forcez PAS l'outil (le moteur). Cela peut endommager l'appareil. Utilisez l'outil de façon à ce que l'air des évents ne soit pas soufflé directement sur votre peau. Sinon, cela peut vous brûler.

Fonction de verrouillage de la mèche

1. Sans engager le commutateur de la gâchette et avec une mèche tournevis verrouillée en place, l'outil peut être utilisé comme un tournevis manuel (jusqu'à 22,6 N·m, 230 kg/cm, 199 po-lbs). Le mandrin présente un peu de jeu, mais ceci n'est pas un mauvais fonctionnement.
2. Cette caractéristique est pratique pour serrer les vis qui nécessitent un couple de serrage plus important que le couple de serrage maximum du tournevis (position sur 2 de l'embrayage), pour s'assurer du serrage d'une vis ou pour desserrer une vis extrêmement serrée.

Comment utiliser le crochet de ceinture

▲ AVERTISSEMENT!

Assurez-vous de bien accrocher le crochet de ceinture à l'unité principale en serrant bien la vis. Si le crochet de ceinture n'est pas bien fixé à l'unité principale, le crochet peut se décrocher et l'unité peut tomber.

Cela pourrait entraîner un accident ou des blessures.

• Vérifiez régulièrement le serrage de la vis. Si elle est desserrée, resserrez-la bien. Assurez-vous d'accrocher fermement et de manière sûre le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l'appareil ne glisse pas de la ceinture. Cela pourrait entraîner un accident ou des blessures. Lorsque l'unité principale est tenue par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l'unité principale pourrait tomber. Cela pourrait entraîner un accident ou des blessures. Lorsque le crochet de ceinture n'est pas utilisé, assurez-vous de le remettre dans sa position de stockage. Le crochet pourrait se prendre dans quelque chose. Cela pourrait entraîner un accident ou des blessures. Lorsque l'appareil est accroché à la taille par le crochet de ceinture, ne fixez pas de mèche autre qu'une mèche de serrage sur l'appareil. Un objet pointu tel qu'une mèche de perçage pourrait entraîner un accident ou des blessures.

Pour changer le côté d'installation du crochet de ceinture

Le crochet de ceinture peut être fixé sur les deux côtés de l'appareil.

1. Retrait du crochet

(1) Retirez la vis. (2) Sortez le crochet.

1. Fixation du crochet sur l'autre côté

(1) Insérez le crochet de l'autre côté. (2) Serrez complètement la vis pour qu'elle reste fermement en place.

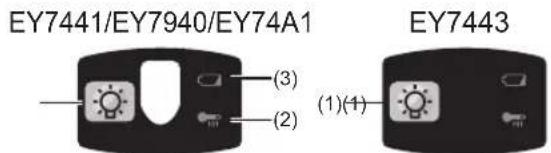

Panneau de commande

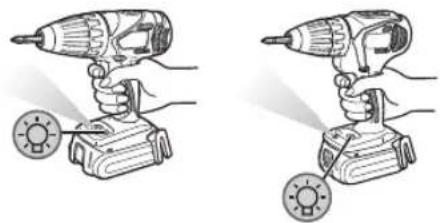

(1) Lumière DEL

Avant d'utiliser la lumière DEL, tirez toujours une fois l'interrupteur d'alimentation.

Appuyez sur la touche de la lumière DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance de l'outil ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE :

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.
• La lumière DEL s'éteint quand l'outil n'est pas utilisé pendant 5 minutes.

Mise en garde : NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

(2) Témoin d'avertissement de surchauffe

Arrêt (fonction normale)

Allumé : Surchauffe (moteur)

Indique que le fonctionnement a été arrêté à la suite d'une surchauffe du moteur ou de la batterie.

Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.
• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Évitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe. Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en été par exemple), il est possible que la caractéristique de protection contre la surchauffe s'active fréquemment.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.

Le niveau de température ambiante moyenne se situe entre 0 °C (32 °F) et 40 °C (104 °F).

Si la batterie autonome est utilisée alors que sa température est inférieure à 0 °C (32 °F), l'outil pourrait ne pas fonctionner correctement.

Lorsqu'une batterie autonome froide (en dessous de 0 °C (32 °F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant au moins une heure et rechargez-la quand elle a atteint la température ambiante. - Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.

La performance du EY9L42 se dégrade considérablement à une température égale ou inférieure à 10 °C en raison des conditions de travail et d'autres facteurs.

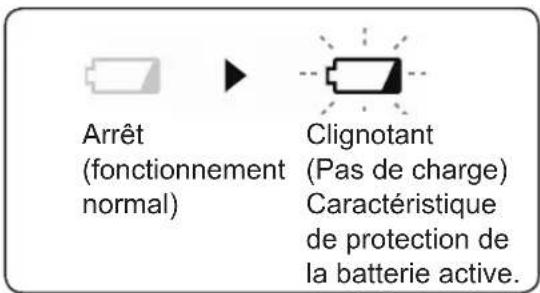

(3) Témoin d'avertissement de batterie faible

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie pour empêcher une décharge excessive de la batterie autonome. La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterie faible.

• Dès que vous remarquez le clignotement du témoin d'avertissement de batterie faible, rechargez immédiatement la batterie autonome.
• Si l'outil est démarré avec trop peu de batterie restante, il pourra s'arrêter en cours d'opération sans que le témoin d'avertissement de batterie faible ne clignote avant cela. Cela indiquera qu'il y a trop peu de batterie disponible pour utiliser l'outil et que le bloc batterie devra être rechargé avant toute autre utilisation.
• Si l'outil est sujet à une charge soudaine durant son utilisation, cela provoquera le verrouillage du moteur, le détecteur de prévention des décharges pourrait être déclenché et le voyant de batterie faible pourrait clignoter. Le voyant arrête de clignoter une fois que vous aurez géré la raison du verrouillage du moteur et que vous aurez activé la gâchette.

EY7441/EY7940/EY74A1

EY7443

• Le système de protection de la batterie peut s'activer lorsqu'une forte charge est brusquement envoyée dans le moteur même si une charge suffisante de batterie demeure. Dans ce cas, les deux voyants, celui d'avertissement de batterie faible et celui de la lumière LED clignoteront (EY7443, EY74A1).
• Si les deux voyants d'avertissement de batterie faible et de la lumière LED clignotent, réduisez la force avec laquelle vous appuyez sur la visseuse ou, si vous utilisez la perceuse, ajustez la vitesse sur un réglage plus bas (EY7443, EY74A1).
• Si l'outil ne bascule pas entre la vitesse RAPIDE et la vitesse LENTE en mode AUTO, le moteur s'arrête et les témoins d'avertissement de batterie faible et de surchauffe clignotent en alternance. Il ne s'agit pas d'un dysfonctionnement.

Si les deux témoins clignotent en alternance, appuyez à nouveau sur la gâchette. (EY7443)

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée. Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes. La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.
• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie. Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail. Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome ATTENTION :

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie]

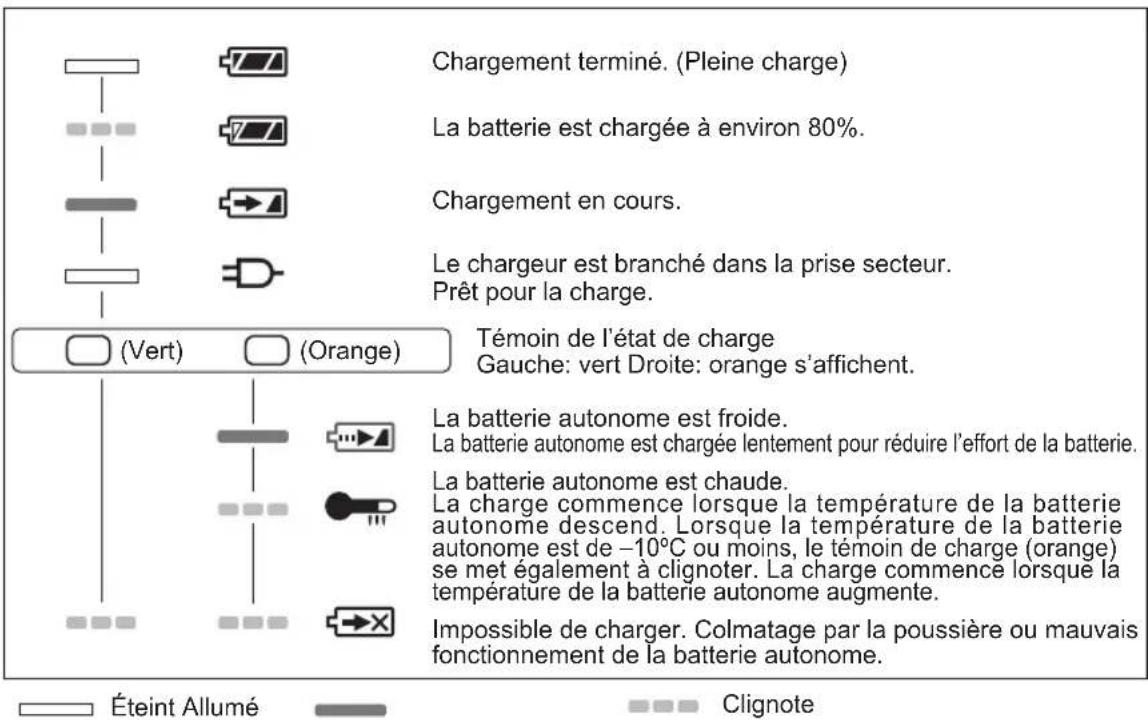

Recharge

MISE EN GARDE :

• Si la température de la batterie autonome descend en dessous de -10°C (14°F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie. Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).

Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.

• Lorsqu'une batterie autonome froide (en dessous de 0°C (32°F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

REMARQUE :

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.
2. Introduisez soigneusement la batterie autonome dans le chargeur.

1) Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur. 2) Faites-la glisser vers l'avant dans le sens de la flèche.

- Marques d'alignement

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.
2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80 %.
2. Lorsque le chargement est terminé, le témoin de charge de couleur verte s'éteint.
3. Lorsque la température de la batterie autonome est de 0 °C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50 % de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Consultez un distributeur agréé si le témoin de charge (vert) ne s'éteint pas.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge de couleur verte s'éteindra.

INDICATION DU VOYANT

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union française]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

V. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil.

Au cas où l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissez sécher dès que possible.

Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontrez des problèmes lors de l'utilisation de l'outil, prenez contact avec votre centre de service/agréé le plus proche.

VI. ACCESSOIRES

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

VII. APPENDICE

CAPACITÉS MAXIMUM RECOMMANDÉES

Modèle EY7441 EY7940 EY7443		EY74A1
Vissage de vis	Vis pour machine M5
	Vis à bois ø6,8 mm
Perçage	Vis auto perçanteø6 mm
	Pour le bois ø35 mm
	Pour le métal ø13 mm
	Pour la maçonnerie	- 13 mm	--

VIII. CARACTÉRISTIQUES TECHNIQUES

UNITÉ PRINCIPALE

Modèle EY7441 EY7940 EY7443		EY74A1
Tension du moteur		14,4 V			14,4 V	18 V
Vitesse sans charge	Bas	70~400min-1		60~400min-1	50~480min-1	80~600min-1
	Haut	200~1400min-1		160~1400 min-1	130~1400 min-1	220~1750 min-1
	AUTO	-	-	160~1400 min-1	-	-
Vitesse de percussion souffl erie par minute	Bas	-	1260~7200 min-1	-	-	-
	Haut	-	3600~25200 min-1	-	-	-
Capacité du mandrin		ø1.5 mm - Ø13 mm
Couple de serrage de l'embrayage		Environ 0,5 N·m-4,4 N·m	Environ 1,0 N·m-4,4 N·m	Environ 0,5 N·m-4,4 N·m	Environ 0,5 N·m-4,4 N·m
Longueur totale		193 mm	200 mm	199 mm	203 mm
Poids (avec la batterie autonome EY9L44)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Poids (avec la batterie autonome EY9L45)		1,75 kg	1,8 kg	1,85 kg	1,85 kg	-
Poids (avec la batterie autonome EY9L50)		-	-	-	-	1,95 kg
Poids (avec la batterie autonome EY9L51)		-	-	-	-	1,95 kg
Vibrations sonores Voir la fiche ci jointe

BATTERIE AUTONOME

N° du modele EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
Stockage de la batterie	Li-ion Battery
Tension de la batterie	14,4V DC (3,6V x 4 piles)	14,4V DC (3,6V x 8 piles)	18V DC (3,6V x 10 piles)

CHARGEUR DE BATTERIE

N° du modele EY0L81
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids 0,93 kg
Durée de chargement	EY9L41 EY9L42 EY9L45 EY9L50 EY9L51
	Utilisable:45min	Utilisable:30min	Utilisable:50min	Utilisable:65min	Utilisable:50min	Utilisable:65min
	Plein:60min	Plein:35min	Plein:65min	Plein:80min	Plein:65min	Plein:80min
N° du modele EY0L82
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids 0,93 kg
Durée de chargement	EY9L41 EY9L42 EY9L45 EY9L50 EY9L51					Utilisable:55min
	Utilisable:35min	Utilisable:30min	Utilisable:40min	Utilisable:50min	Utilisable:40min	Utilisable:55min
	Plein:50min	Plein:35min	Plein:55min	Plein:60min	Plein:55min	Plein:70min

REMARQUE : Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent.

REMARQUE : Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.
