Producttype	Draadloze boor-/schroefmachine
Merk	Panasonic
Model	EY 74A1 LS2G
Nominale spanning	14,4 V
Onbelast toerental (laag)	80 - 600 min⁻¹
Onbelast toerental (hoog)	220 - 1750 min⁻¹
Boorhoudercapaciteit	1,5 mm - 13 mm
Aandraaimoment (koppeling)	0,5 - 4,4 N·m (18 standen + boormodus)
Totale lengte	203 mm
Gewicht (met standaard accu)	1,85 kg
Voeding	Oplaadbare Li-ion accu (compatibele modellen: EY9L44, EY9L45, EY9L50, EY9L51)
Compatibele lader	EY0L81 of EY0L82
Hoofdfuncties	Boren, schroeven; instelbare koppeling, 2-versnellingskeuzeschakelaar, motorrem, LED-licht, riemhaak
Onderhoud en reiniging	Reinigen met een droge, schone doek; geen water, oplosmiddel of vluchtige producten gebruiken
Veiligheid	Draag gehoorbescherming, gebruik de hulphendel, houd het gereedschap vast bij de geïsoleerde oppervlakken
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend Panasonic-accessoires en -accu's; neem voor reparatie contact op met een erkend servicecentrum
Algemene informatie	Handleiding beschikbaar in meerdere talen; oplaadtijd varieert afhankelijk van het accumodel

Veelgestelde vragen - EY 74A1 LS2G PANASONIC

Hoe vervang ik de boor in de EY 74A1 LS2G boormachine?

Haal de accu los of zet de schakelaar in de middelste stand. Draai de borgkraag tegen de klok in om los te maken, verwijder de oude boor, plaats de nieuwe en draai met de klok mee vast tot de boorhouder klikt.

Hoe stel ik het aandraaimoment in?

Draai de instelring van de koppeling naar een van de 18 standen of naar het boorsymbool. Een lage stand geeft een laag koppel, ideaal voor kleine schroeven; een hoge stand geeft een hoger koppel.

Welke accu kan ik met dit model gebruiken?

Gebruik uitsluitend compatibele Panasonic Li-ion accu's: EY9L44, EY9L45, EY9L50 of EY9L51. Gebruik nooit niet-conforme of nagemaakte accu's.

Hoe laad ik de accu correct op?

Sluit de lader (EY0L81 of EY0L82) aan op een stopcontact. Plaats de accu door de markeringen uit te lijnen en naar voren te schuiven. Het groene lampje brandt tijdens het opladen; het gaat uit als het opladen klaar is. Laad niet op bij temperaturen onder 0°C of boven 40°C.

Wat te doen als het oververhittingslampje gaat branden?

Het lampje geeft aan dat de motor of accu oververhit is. Laat het gereedschap minimaal 30 minuten volledig afkoelen voordat u het opnieuw gebruikt. Vermijd continu werken onder zware belasting.

Hoe keer ik de draairichting om?

Gebruik de vooruit/achteruit-omkeerschakelaar boven de trekker. Schuif deze naar links voor vooruit draaien, naar rechts voor achteruit draaien. Bedien deze nooit terwijl de trekker is ingedrukt.

Kan ik deze boormachine gebruiken om in beton te boren?

Nee, de EY 74A1 LS2G is niet uitgerust met een hamermechanisme. Hij is ontworpen voor boren in hout en metaal en voor schroeven. Gebruik voor beton het model EY7960.

Hoe onderhoud ik het gereedschap?

Reinig de behuizing van het gereedschap met een droge, schone doek. Gebruik geen water of oplosmiddel. Verwijder regelmatig opgehoopte spanen en vuil van binnen. Neem bij problemen contact op met een erkend servicecentrum.

Het LED-lampje gaat niet aan, wat moet ik doen?

Controleer of de accu is opgeladen en correct is geplaatst. Druk eenmaal op de schakelaar om het gereedschap te activeren, druk vervolgens op de knop van het LED-lampje. Het licht gaat na 5 minuten inactiviteit automatisch uit.

Waar vind ik de volledige handleiding?

De handleiding is gratis te downloaden als PDF op notice-facile.com. U kunt ook een vertaling in uw taal aanvragen via het formulier op de website.

GEBRUIKSAANWIJZING EY 74A1 LS2G PANASONIC

Gebruiksaanwijzing Bedienungsanleitung Instructions d'utilisation Istruzioni per l'uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsforeskrifter Bruksanvisning Käyttöohjeet

Panasonic

Snoerloze schroef-boormachine/Snoerloze slagschroef-boormachine/ Snoerloze auto schroef-boormachine

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Bladzijde 60

Spaans: Pagina 73

Deens: Side 86

Zweeds: Sid 99

Noors: Side 111

Fins: Sivu 123

FUNCTIONELE BESCHRIJVING

Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz. OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.
• Als de motor of de accu oververhit raakt, worden de beveiligingsfuncties geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingswaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu voor gebruik goed op het gereedschap is bevestigd.
• Als de accu niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.

Originele gebruiksaanwijzing: Engels. Vertaling van de originele gebruiksaanwijzing: andere talen.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. TOEPASSING

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metaal in de boorstand. Bovendien kan model EY7960 worden gebruikt voor het boren van gaten in zacht beton en soortgelijk materiaal in de klopboorstand.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

II. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Draag oorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken. 2) Gebruik de extra handgreep die met het gereedschap is meegeleverd. Verlies van controle kan letsel veroorzaken. 3) Houd elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen. 4) Draag een stofmasker als het werk stof veroorzaakt. 5) Denk eraan dat dit gereedschap altijd gebruiks klaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden. 6) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt. 7) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu worden beschadigd. Draai een vastzittende bit in omgekeerde draairichting los. 8) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders worden de accu snel ontladen en kan het gereedschap worden beschadigd.

9) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter NIET te lang op. 10) Zet de links/rechts-schakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt. 11) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt. 12) Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.
• Bevestig altijd het acculeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu. Gooi de accu nooit in vuur en stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen. Zorg dat de accupolen niet in contact komen met metalen voorwerpen. Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zich bevinden.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.

Symbool Betekenis
V Volt
===	Gelijkstroom
n₀	Onbelast
...min⁻¹	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik binnenschuis.

III. MONTAGE

Bevestigen of verwijderen van de bit

OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

Dit gereedschap is uitgerust met een sleutelloze boorkop.

1. Bevestigen

Steek de bit erin en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit.

2. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit.

OPMERKING:

Als de bit erg veel speling in de boorkop heeft, zet u het gereedschap vast en ① opent dan de boorkopklauwen door aan de vergrendelkraag te draaien, waarna u ② de schroef (linksdraaiende schroefdraad) met een schroevendraaier linksom draait (gezien vanaf de voorkant).

Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

Schuif de accu op het gereedschap totdat deze op zijn plaats vastklikt.

1. Verwijderen van de accu:

Trek vanaf de voorkant aan de knop om de accu los te maken.

IV. BEDIENING

[Op het gereedschap]

Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.
2. Aangezien er een elektronische regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een sterk draaimoment aanwezig zijn.
3. De rem treedt in werking wanneer de startschakelaar wordt losgelaten, waardoor de motor meteen stopt.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.

OPGELET:

Wanneer u het apparaat gebruikt door de trekker over te halen, kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

• Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupak of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

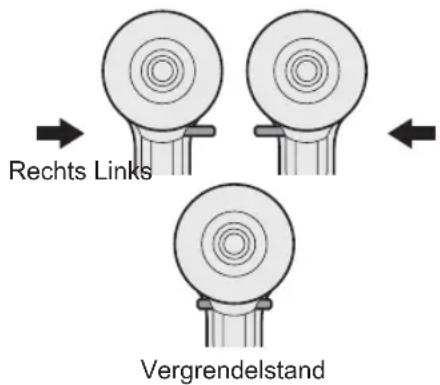

Bediening van de startschakelaar en de links/rechtsschakelaar

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schakelaar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Naarmate de startschakelaar dieper wordt ingedrukt, neemt het toerental toe om de schroeven op efficiënte wijze vast te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.
4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer voor gebruik de draairichting van de boorkop.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Instellen van het koppelingsdraaimoment

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de " stand. (EY7441, EY74A1).

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de " stand. (EY7940).

OPMERKING:

Stop de werking van het gereedschap en neem dit van het materiaal af wanneer u vanaf de boorfunctie naar de hamerfunctie overschakelt of wanneer u vanaf de hamerfunctie overschakelt op de boorfunctie door aan de koppelingshendel te draaien.

OPGELET:

Zet de koppelingsinstelling op deze markering (<) alvorens het gereedschap feitelijk in gebruik te nemen.

Als de koppelingshendel niet kan worden ingesteld op de boorfunctie of op de hamerfunctie na gebruik van de koppelingsinstelling, moet u de koppelingshendel instellen op stand 1 en de koppeling een seconde lang gebruiken.

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus. (EY7441, EY7940, EY74A1)

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

Kies de trage, snelle of automatische modus afhankelijk van de klus (EY7443).

LAAG AUTO HOOG

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

De EY7443 beschikt over een automatische modus (AUTO), die de belasting op het apparaat detecteert en automatisch wisselt tussen snelle en trage modus (HIGH & LOW speed).

Bij een lage belasting start het apparaat altijd met hoge snelheid (HIGH).

Wanneer het aanhaalkoppel hoger wordt, schakelt het apparaat over naar de lage snelheid (LOW). Houd het apparaat stevig vast, zodat het niet uit uw handen draait door het hogere koppel.

In automatische modus (AUTO) bepalen de specifieke werkomstandigheden of en wanneer het apparaat wisselt tussen snelle en trage modus (HIGH & LOW). Deze gedragsvariaties van het apparaat zijn normaal en bijgevolg geen storing.

Opmerking: Automatische modus (AUTO) op de EY7443

Tijdens de automatische modus (AUTO) kan het apparaat bij lichte belasting overschakelen naar de lage snelheid (LOW), wanneer de resterende accuduur beperkt is of als de temperatuur van de accu te laag is (0°C of minder). In dat geval laadt u de batterijen op of legt u ze minstens een uur op een warme plaats, zodat ze kunnen opwarmen voor gebruik. Afhankelijk van de belasting kan het apparaat verscheidene keren wisselen tussen hoge en lage snelheid (HIGH & LOW). Als de overschakeling niet gewenst is, zet u het apparaat handmatig op hoge of lage snelheid (HIGH of LOW).

OPGELET:

• Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.
• Gebruik een lage snelheid wanneer een hoog draaimoment is vereist bij de klus. (Bij gebruik van een hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.) Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.
• Zie de technische gegevens voor de "AANBEVOLEN MAXIMALE CAPACITEITEN".

OPGELET:

• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen. Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt. Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging. Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

Bit-vergrendelfunctie

1. Wanneer er een schroefbit in het gereedschap vergrendeld is, kan het gereedschap als gewone schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 22,6 N·m, 230 kgf-cm, 199 in-lbs). In de boorkop is een geringe speling voelbaar, maar dit is geen defect.
2. Deze functie is handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan het gereedschap kan leveren (stand 2 op de koppeling), om te controleren of een schroef goed vastzit of om een schroef die extreem vastzit los te draaien.

Gebruik van de riemclip

WAARSCHUWING!

Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben. - Controleer regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast. - Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let erop dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben. Zet de riemclip in de bewaarstand wanneer de clip niet wordt gebruikt. Anders kan de riemclip aan vreemde voorwerpen blijven hangen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Bevestig geen andere bit dan een schroefbit aan het gereedschap wanneer dit aan de riemclip wordt gedragen. Scherpe voorwerpen, zoals boren en schroefbits, kunnen lichamelijk letsel veroorzaken.

Verplaatsen van de riemclip

De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Verwijderen van de clip

(1) Verwijder de schroef. (2) Trek de clip naar buiten.

1. Bevestigen van de clip aan de andere kant

(1) Steek de clip in de andere kant. (2) Draai de schroef goed aan zodat deze goed vast zit.

Bedieningspaneel

EY7441/EY7940/EY74A1

EY7443

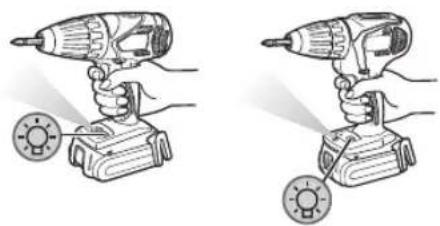

(1) LED-lampje

Alvorens het LED-lampje te gebruiken, altijd eenmaal de hoofdschakelaar aantrekken. Druk op de LED-lampknop.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
• Het LED-lampje wordt uitgeschakeld wanneer het gereedschap gedurende 5 minuten niet is gebruikt.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

(2) Oververhitting-waarschuwingslampje

Uit (normale werking)

Verlicht: Oververhitting (motor)

Knippert: Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, worden de beveiligingsfuncties geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhittingbeveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhittingbeveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als het tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhittingbeveiligingsfunctie niet in werking treedt.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)) , voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als het tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhittingbeveiligingsfunctie niet in werking treedt. De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.

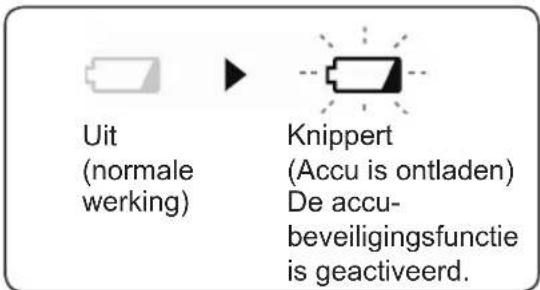

(3) Waarschuwingslampje voor lage accuspanning

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het gebeuren dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik moet worden opgeladen.
• Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading wordt ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

EY7441/EY7940/EY74A1

EY7443

• De accu-beveiligingsfunctie kan geactiveerd worden wanneer er ineens een hoge belasting op de motor wordt uitgeoefend, zelfs wanneer de accu voldoende blijft opgeladen. In dit geval zullen zowel het 'accu bijna leeg'-waarschuwingslampje als het LED-lampje flikkeren (EY7443, EY74A1).
• Als zowel het 'accu bijna leeg'-waarschuwingslampje als het LED-lampje flikkeren, verminder dan de druk waarmee u op de schroevendraaier duwt. Als u een schroefboormachine gebruikt, schakel dan over naar een lagere instelling (EY7443, EY74A1).
• Als het apparaat niet omschakelt tussen de hoge en lage snelheid (HIGH en LOW) in de automatische modus (AUTO), zal de motor stoppen en gaan het waarschuwingslampje voor lage accuspanning en het oververhittingwaarschuwingslampje om de beurt knipperen. Dit duidt niet op een defect.
• Als beide lampjes om de beurt knipperen, drukt u de startschakelaar opnieuw in. (EY7443)

[Accu]

Voor een juist gebruik van de accu

Li-ion accu

Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand.

Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is. - Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accuaansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

[Acculader]

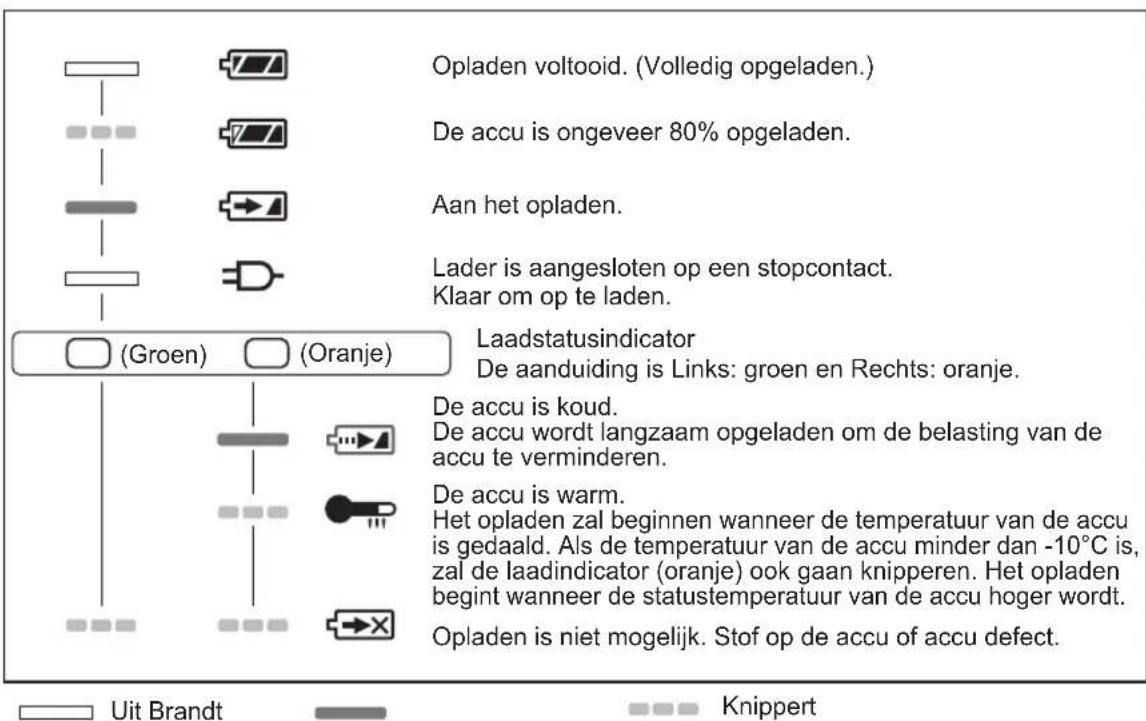

Opladen

OPGELET:

• Als de temperatuur van de accu lager wordt dan ongeveer -10°C, zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F).

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Maak de acculader los wanneer deze niet wordt gebruikt.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu vóór gebruik op.

Acculader

1. Steek de lader in een stopcontact.
2. Plaats de accu goed in de lader.

1) Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader. 2) Schuif de accu in de richting van de pijl naar voren.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, worden automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
3. Als de temperatuur van de accu lager dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.
4. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.

LAMPINDICATIES

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten deze naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst de producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om de producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.

V. ONDERHOUD

Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

In het geval er water binnen in het gereedschap of de accu is terechtgekomen, laat dan zo spoedig mogelijk het water uitlekken en laat het drogen.

Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

VI. ACCESSOIRES

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Model EY7441 EY7940 EY7443 EY74A1
Schroeven	Machineschroef M5
	Houtschroef ø6,8 mm
Boren	Zelfborende schroef	ø6 mm
	In hout ø35 mm
	In metaal ø13 mm
	Voor metselwerk -	ø13 mm --

Modelnr. EY9	41 EY9L42	EY9L44 EY9L45 EY9L50 EY9L51
Soort accu Li-ion accu
Accuspanning	14,4V gelijkstroom (3,6V x 4 cellen)		14,4V gelijkstroom (3,6V x 8 cellen)	18V gelijkstroom (3,6V x 10 cellen)

ACCULADER

Modelnr. EY0L81
Gegevens Zie het	specificatieplaatje op de onderkant van de acculader.
Gewicht 0,93 kg
Laadtijd	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Bruikbaar:45min	Bruikbaar:30min	Bruikbaar:50min	Bruikbaar:65min	Bruikbaar:50min	Bruikbaar:65min
	Vol:60min Vol:35min Vol:65min Vol:80min Vol:65min Vol:80min
Modelnr. EY0L82
Gegevens Zie het	specificatieplaatje op de onderkant van de acculader.
Gewicht 0,93 kg
Laadtijd	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Bruikbaar:35min	Bruikbaar:30min	Bruikbaar:40min	Bruikbaar:50min	Bruikbaar:40min	Bruikbaar:55min
	Vol:50min	Vol:35min	Vol:55min	Vol:60min	Vol:55min	Vol:70min

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
