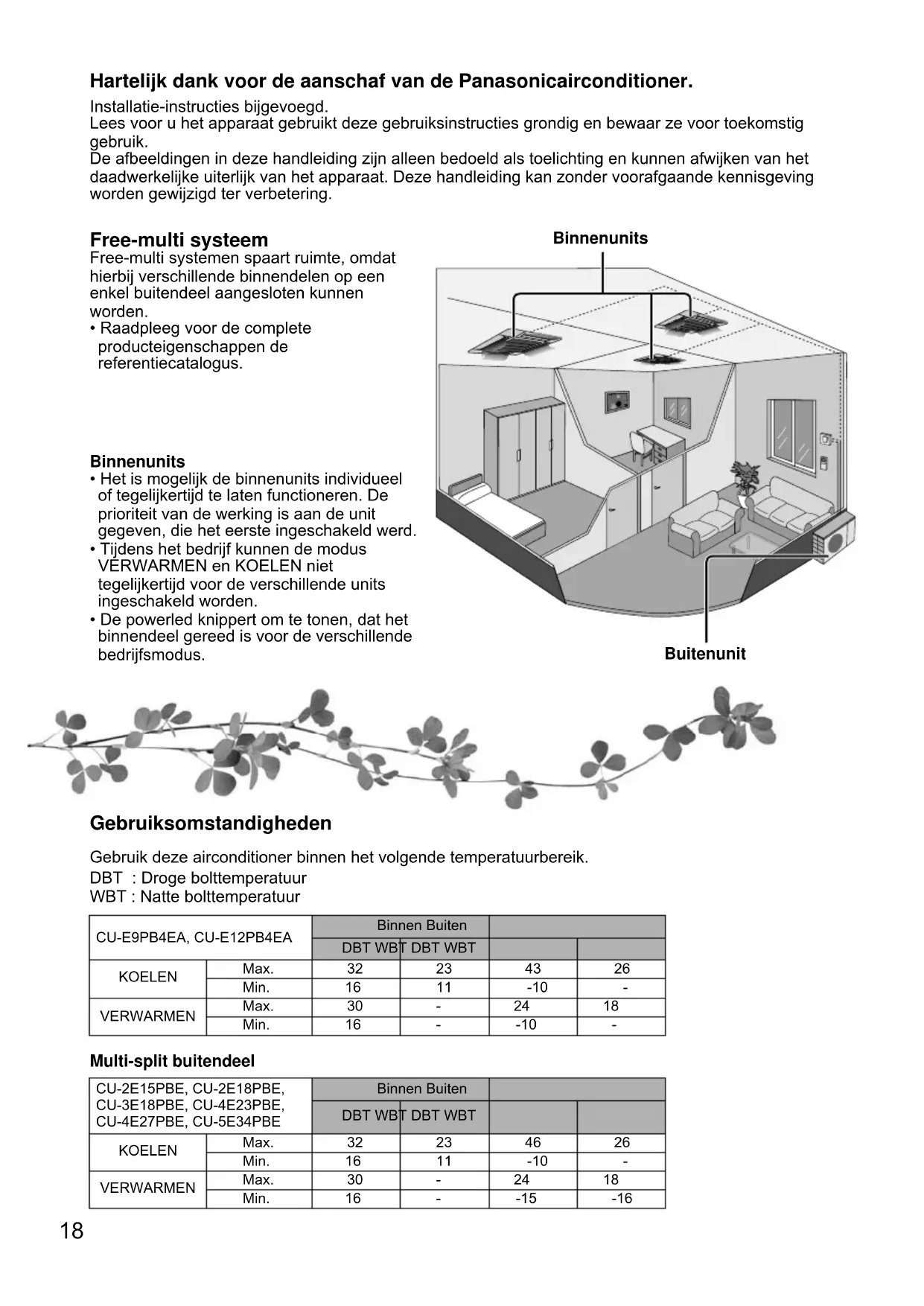

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Installatie-instructies bijgevoegd.

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het

daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving

worden gewijzigd ter verbetering.

Free-multi systemen spaart ruimte, omdat

hierbij verschillende binnendelen op een

enkel buitendeel aangesloten kunnen

• Raadpleeg voor de complete

referentiecatalogus.

• Het is mogelijk de binnenunits individueel

of tegelijkertijd te laten functioneren. De

prioriteit van de werking is aan de unit

gegeven, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de modus

VERWARMEN en KOELEN niet

tegelijkertijd voor de verschillende units

ingeschakeld worden.

• De powerled knippert om te tonen, dat het

binnendeel gereed is voor de verschillende

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

DBT : Droge bolttemperatuur

De batterijen plaatsen

1 Open het klepje van de afstandsbediening 2 Plaats AAA- of R03- batterijen (kan ~ 1 jaar gebruikt worden) 3 Sluit het dekselTIMER SET CANCELONOFF1 2 3

SET CHECK CLOCK RESET ACRC TIMER C AN C E L ON O FF

Instellen van de klok

1 Druk op CLOCK 2 Stel de tijd in 3 Bevestig 8m

MODE POWERFUL/QUIET TEMP OFF/ONTIMERSETCANCELONOFF123FAN SPEED SET CHECK CLOCK RESET ACRCFANSPEEDAIRSWINGAIR SWING AUTO HEAT COOL DRY P O WERFUL/

2 Start/stop het apparaat POWER • Merk op dat de aanduiding OFF aan staat bij het starten. 3 Stel de gewenste temperatuur in • Instellingsbereik: 16 °C ~ 30 °C.• Het gebruik van het apparaat binnen de aanbevolen temperatuursgrenzen kan energie besparen.VERWARMEN: 20 °C ~ 24 °C.KOELEN : 26 °C ~ 28 °C.DROGEN : 1 °C ~ 2 °C onder kamertemperatuur.• Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden.• Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit. Inhoudsopgave

Veiligheidsmaatregelen 20-21

Reinigingsinstructies24

• Afstandsbedieningshouder

• 2 × schroeven voor de

afstandbedieninghouder

F569176-SS0113-0_3NL.indd 19F569176-SS0113-0_3NL.indd 19 17/04/2013 11:26:1517/04/2013 11:26:15

Process BlackProcess Black20

Veiligheidsmaatregelen

Houd u aan de volgende instructies zodat

persoonlijk letsel, bij u of bij iemand anders, of

materiële schade wordt voorkomen:

Onjuiste bediening wegens het niet opvolgen

van de instructies kan leiden tot letsel of

schade, waarvan de ernst wordt geclassifi ceerd

zoals hieronder is aangegeven:

WAARSCHUWING Met dit teken

VOORZICHTIG Met dit teken

De op te volgen instructies worden aangeduid

met de volgende symbolen:

Dit symbool verwijst naar een

handeling die VERBODEN is.

VERPLICHTE acties aan.

LuchtinlaatLuchtinlaat

LuchtinlaatLuchtinlaat

LuchtuitlaatLuchtuitlaat

LuchtuitlaatLuchtuitlaat

WAARSCHUWING Binnenunit En Buitenunit

Dit apparaat kan worden gebruikt door kinderen

vanaf de leeftijd van 8 jaar en door personen

met verminderde fysieke, sensorische of mentale

capaciteiten, of zonder ervaring of kennis, als dat

plaatsvindt onder toezicht of na instructie over het

veilig gebruik van het apparaat en zij begrijpen

welke risico’s er zijn. Kinderen mogen niet met het

apparaat spelen. Reiniging en door gebruiker uit te

voeren onderhoud mag niet zonder toezicht door

kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer

of gespecialiseerde vakman, wanneer de unit

schoongemaakt, gerepareerd, geïnstalleerd,

verwijderd of opnieuw geïnstalleerd moet worden.

Onjuiste installatie en behandeling zal lekkage, een

elektrische schok of brand tot gevolg hebben.

Vraag een gekwalifi ceerde dealer of specialist voor

eventueel te gebruiken koelmiddel.

Het gebruik van koelmiddelen anders dan

aangegeven kan schade aan het product,

ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar explosie-

of brandgevaar kan ontstaan. Houdt u zich niet

aan deze instructie, dan kan dat brand tot gevolg

Steek niet uw vingers of een voorwerp

in de binnen- of buitenunit van de

airconditioner, draaiende delen kunnen

Raak de buitenunit niet aan tijdens onweer, het

zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot

aan koude lucht. Dit om overmatige afkoeling te

Ga niet op het apparaat zitten of staan,

omdat u per ongeluk zou kunnen vallen.

Laat peuters en jonge kinderen niet met de

afstandsbediening spelen om te voorkomen dat

zij de batterijen per ongeluk doorslikken.

Voorkom oververhitting of brand,

gebruik niet een snoer waarin

wijzigingen zijn aangebracht of

dat uit meerdere stukken is

verlengsnoer of een snoer

van onbekende herkomst.

F569176-SS0113-0_3NL.indd 20F569176-SS0113-0_3NL.indd 20 17/04/2013 11:26:1617/04/2013 11:26:16

Process BlackProcess Black21

NederlandsVeiligheidsmaatregelen

Sluit geen andere apparaten aan op hetzelfde

Bedien het apparaat niet met natte handen.

Laat geen knikken in het stroomsnoer komen.

Als het netsnoer beschadigd is, moet deze door

de fabrikant, een onderhoudsmonteur of een

vergelijkbaar gekwalifi ceerd persoon vervangen

worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur

te installeren met een differentieelschakelaar of

een aardlekschakelaar.

Stop met het gebruiken van het product,

wanneer er een abnormaliteit/storing optreedt

en haal de stekker uit het stopcontact of schakel

de stroomschakelaar en de circuitbreker uit.

(Risico op rook/brand/elektrische schok)

Voorbeelden van abnormaliteit/storing

Men merkt een brandgeur op.

Er wordt een abnormaal geluid of trilling van de

Er lekt water uit de binnenunit.

Stroomsnoer of stekker wordt abnormaal heet.

Ventilatorsnelheid kan niet geregeld worden.

De eenheid stopt onmiddellijk met werken, zelfs

als deze ingeschakeld is om te werken.

De ventilator stopt niet, zelfs niet als de eenheid

Neem onmiddellijk contact op met uw plaatselijke

leverancier voor onderhoud/reparatie.

Deze apparatuur moet worden geaard om te

voorkomen dat een elektrische schok of brand

U kunt een elektrische schok voorkomen door

het apparaat uit te schakelen:

- Voordat de apparatuur wordt gereinigd of

- Bij langdurige perioden zonder gebruik of

- Tijdens zware onweersbuien.

VOORZICHTIG Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen,

thinner of schuurpoeder om schade en roest

bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor

tere apparatuur, voedsel, dieren, planten,

versieringen of andere objecten. Doet u dit wel,

dan kan dit leiden tot verslechtering van de

Voorkom dat een eventuele brand wordt

aangewakkerd, gebruik geen apparatuur die

brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot

aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminiumvin

niet aan; scherpe delen kunnen

blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer

in de was zet. Lucht het vertrek goed voordat u

de unit inschakelt, wanneer u de vloer in de was

Installeer de unit niet in ruimten waar een

oliedamp of rook hangt om schade aan de unit te

Haal de unit niet uit elkaar om schoon te maken.

Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo

voorkomt men letsel.

Zet geen vaas of object met water op de unit.

Water kan de unit binnendringen en de kwaliteit

van de isolatie verslechteren. Dit kan tot een

elektrische schok leiden.

Zet niet in de stand KOELEN/DROGEN lange

tijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de

- Goed aangesloten is,

- Uit de buurt van dakgoten en containers loopt

- Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik

met brandbare apparatuur, moet u de ruimte

Controleer, wanneer u de apparatuur lange tijd

hebt gebruikt, dat het installatierek nog in goede

staat is, zodat u er zeker van kunt zijn dat de unit

Gebruik geen oplaadbare (Ni-Cd) batterijen.

Hierdoor kan de afstandsbediening beschadigd

Om disfunctie of schade aan de

afstandsbediening te voorkomen:

Verwijder de batterijen indien het apparaat

gedurende lange tijd niet zal worden gebruikt.

Men moet nieuwe batterijen van hetzelfde

type insteken en daarbij de vermelde polariteit

Knop Auto OFF/ON POWER (Groen)TIMER (Oranje)POWERFUL (Oranje)QUIET (Oranje) AUTO AIR SWING (Oranje) Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij

1. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.

2. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop

dan los om de krachtige modus KOELEN te gebruiken.

3. Herhaal stap 2. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen

hoort, laat de knop dan los om de normale modus KOELEN te gebruiken.

4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 3 pieptonen

hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.

• Nogmaals op de knop drukken om het apparaat uit te schakelen.

MODE De bedrijfsmodus kiezen

AUTO - Voor uw gemak

• Tijdens de bedrijfsmodus knippert de POWER-

• Het apparaat kiest elke 10 minuten

een bedrijfsstand, afhankelijk van de

temperatuurinstelling en de kamertemperatuur.

VERWARMEN - Genieten van warme lucht

• Het duurt even voordat de eenheid opwarmt. De

POWER-indicator knippert tijdens dit process.

KOELEN - Genieten van koude lucht

• Gebruik de gordijnen om het zonlicht en de hitte

buiten te houden tijdens het COOL (koelen) om

het energieverbruik te verminderen.

DROGEN - Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om

zo voor een aangename koeling te zorgen. POWERFUL/QUIET Overschakelen tussen krachtig

QUIETPOWERFUL NORMAL POWERFUL: Snel temperatuur bereiken

• Deze functie stopt automatisch na 20

• Druk nogmaals op de knop of schakel

de unit uit (OFF) als u deze functie wilt

QUIET: Genieten van een stille werking

• Deze bedrijfsfunctie reduceert het geruis van de

Kan worden geactiveerd in alle standen en kan

worden uitgeschakeld door de betreffende knop

ingestelde temperatuur

in °C of °F te tonen.

standaardinstelling van

NederlandsHet gebruik

Er zijn 2 stel AAN- en UIT-timers beschikbaar

voor het IN- of UIT-schakelen van de unit op

verschillende voorafi ngestelde tijdstippen.

TIMER SET CANCEL ON OFF

ON of OFF Voorbeeld:

• Druk als u de AAN- of UIT-timer wilt

respectievelijk of en druk daarna op CANCEL .

• Als de timer is uitgeschakeld, handmatig of

als gevolg van een stroomstoring, kunt u de

timer herstellen door

te selecteren door op of te drukken en

• De dichtstbijzijnde timerinstelling wordt

weergegeven en wordt in volgorde

• Wanneer de ON-timer ingeschakeld is, start

het apparaat eventueel (tot 35 minuten) vóór

het eigenlijke geprogrammeerde tijdpunt, om

op tijd de gewenste temperatuur te bereiken.

• De timer-functie baseert op de, op de

afstandsbediening ingestelde, uurtijd en wordt,

eenmaal geprogrammeerd, dagelijks herhaald.

Zie de snelstartgids voor het instellen van de

FAN SPEED Ventilatiesnelheid Selecteren

(Display van de afstandsbediening)

• Op AUTO wordt de snelheid van de

binnenventilator automatisch aangepast, in

overeenstemming met de bedrijfsmodus.

AIR SWING Voor het verticaal afstellen

(Display van de afstandsbediening)

• Hiermee houdt u de kamer geventileerd.

• In de stand KOELEN/DROGEN, zwaaien de

jaloezieën automatisch omhoog/omlaag, als

• In de modus VERWARMEN, als AUTO is

ingesteld, is de horizontale luchtspleet op een

vooraf bepaalde positie aangebracht.

• Verplaats de blazer niet met de hand.

F569176-SS0113-0_3NL.indd 23F569176-SS0113-0_3NL.indd 23 17/04/2013 11:26:1817/04/2013 11:26:18

Process BlackProcess BlackOPENCLOSECLOSEOPEN PO W E R TI M ER AIR SW IN G OFF/O N

Reinigingsinstructies Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Vraag advies aan een offi ciële dealer.• Schakel de voeding uit voordat u het apparaat reinigt.• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.• Gebruik geen benzeen, verdunner of schuurpoeder.• Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.• Gebruik geen water dat warmer is dan 40 °C. 22 Trek de Trek de inlaatrooster inlaatrooster langzaam naar langzaam naar beneden.beneden. 33 Verwijder de Verwijder de

luchtfi lter uit de luchtfi lter uit de lipjes en trek hem lipjes en trek hem naar beneden.naar beneden. 11 Druk op de knoppen.Druk op de knoppen. VerwijderenVerwijderen

CLOSE OPEN OPEN CLOSE Verwijder de luchtfi lter Plaats de luchtfi lteronder de lipjes van de inlaatrooster. Knop Druk de knoppen nu naar CLOSE. Installatie luchtfi lter

11 Doe deinlaatrooster nu langzaamomhoog. 22

33 BINNENDEELVeeg de installatie zachtjes af met een zachte, droge doek.Voor Seizoensinspectie, Nadat Het Apparaat Lang Niet In Gebruik Was• Controleer de batterijen van de afstandsbediening.• Controleer de inlaat- en uitlaatopeningen op obstructies.• Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat -en uitlaatlucht normaal:

KOELEN: ≥ 8 °C VERWARMEN: ≥ 14 °C Bij Langdurige Inactiviteit• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.• Schakel de voeding uit.• Verwijder de batterijen uit de afstandsbediening.LUCHTFILTERStofzuigen, wassen en drogen. • Het is aan te raden de luchtfi lters om de zes weken schoon te maken.

• Laat het apparaat niet zonder luchtfi lter lopen.

• Was/spoel de luchtfi lter voorzichtig uit met water en wees hierbij

voorzichtig, dat u het oppervlak van de luchtfi lter niet beschadigt. • Droog het deel in geen geval met een haardroger of boven de verwarming. • Een beschadigde luchtfi lter moet vervangen worden.

F569176-SS0113-0_3NL.indd 24F569176-SS0113-0_3NL.indd 24 17/04/2013 11:26:1817/04/2013 11:26:18

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak Er komt damp uit de binnenunit. • Condensatie door koelproces.Tijdens werking klinkt er geluid van stromend water.• Stromend koelmiddel in het apparaat.De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.• Zo verdrijft u de omgevingsgeur.De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.• De vertraging dient ter bescherming van de compressor van de unit.Er komt water/stoom uit de buitenunit. • In de leidingen vindt condensatie of verdamping plaats.TIMER-indicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.De binnenventilator stopt af en toe tijdens verwarmen.• Onbedoeld koelen voorkomen.De POWER-indicator knippert voordat de unit wordt ingeschakeld.• Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.Krakend geluid tijdens bedrijf. • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat. Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer De stand VERWARMEN/KOELEN werkt niet goed.• Stel de temperatuur correct in.• Sluit alle deuren en ramen.• Maak de fi lters schoon of vervang ze.• Verwijder elke obstructie bij de lucht in- en uitlaatopingen.Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.• Sluit het voorpaneel correct.Afstandsbediening werkt niet.(De display is gedimd of het transmissiesignaal is zwak.)• Plaats de batterijen correct.• Vervang zwakke batterijen.Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.• Controleer of de timers zijn ingesteld.Het apparaat ontvangt geen signaal van deafstandsbediening.• Controller, of de ontvanger niet geblokkeerd wordt.• Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een offi ciële dealer.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN SCHAKEL DE STROOMTOEVOER UIT en

consulteer een bevoegde installateur,

onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de

afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet

De unit stopt en de TIMER-indicator knippert. Laat de foutcode verschijnen met behulp van de afstandsbediening.Houd de knop 5 secondeningedruktDruk op deknop om de controle te stoppen 1

3 Houd de knopingedrukt totdat u een pieptoon hoort en noteer de foutcodeSchakel de eenheid uit en deel de foutcode mee aan de geautoriseerdeleverancier 2

4 TIMERSETCANCELONOFF1 2 3

S ET CL O C K R E S ET AC RC

• Bij bepaalde fouten kunt u de unit opnieuw opstarten

met beperkte functies, er klinken dan 4 piepgeluiden bij

Reinigingsinstructies / Problemen Oplossen

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en

Deze symbolen op de producten, verpakkingen,

en/of begeleidende documenten betekenen dat

gebruikte elektrische en elektronische producten

en batterijen niet met het algemene huishoudelijke

afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en

recyclage van oude producten en lege batterijen

moeten zij naar de bevoegde verzamelpunten

gebracht worden in overeenstemming met uw

nationale wetgeving en de Richtlijnen 2002/96/EC

Door deze producten en batterijen correct te

verwijderen draagt u uw steentje bij tot het

beschermen van waardevolle middelen en tot de

preventie van potentiële negatieve effecten op

de gezondheid van de mens en op het milieu die

anders door een onvakkundige afvalverwerking

zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en

recycleren van oude producten en batterijen,

gelieve contact op te nemen met uw plaatselijke

gemeente, uw afvalverwijderingsdiensten of de

winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit

afval kunnen boetes opgelegd worden in

overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese

Indien u elektrische en elektronische

uitrusting wilt vewijderen, neem dan

contact op met uw dealer voor meer

[Informatie over de verwijdering in

andere landen buiten de Europese

Deze symbolen zijn enkel geldig in

de Europese Unie. Indien u wenst

deze producten te verwijderen, neem

dan contact op met uw plaatselijke

autoriteiten of dealer, en vraag

informatie over de correcte wijze om

deze producten te verwijderen.

batterijensymbool (beneden twee

Dit symbool kan gebruikt worden in

verbinding met een chemisch symbool.

In dat geval wordt de eis, vastgelegd

door de Richtlijn voor de betrokken

chemische producten vervuld.
