EY 74A1 LS2G - Pora PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Porakone-ruuvinväännin, akkukäyttöinen
Merkki	Panasonic
Malli	EY 74A1 LS2G
Nimellisjännite	14,4 V
Kuormittamaton nopeus (alhainen)	80 - 600 min⁻¹
Kuormittamaton nopeus (korkea)	220 - 1750 min⁻¹
Istukan kapasiteetti	1,5 mm - 13 mm
Kiristysmomentti (kytkin)	0,5 - 4,4 N·m (18 asentoa + poraustila)
Kokonaispituus	203 mm
Paino (vakioparistolla)	1,85 kg
Virtalähde	Ladattava Li-ion-akku (yhteensopivat mallit: EY9L44, EY9L45, EY9L50, EY9L51)
Yhteensopiva laturi	EY0L81 tai EY0L82
Päätoiminnot	Poraus, ruuvaus; säädettävä kytkin, 2-nopeuksinen valitsin, moottorijarru, LED-valo, vyökiinnityskoukku
Huolto ja puhdistus	Puhdista kuivalla ja puhtaalla liinalla; älä käytä vettä, liuotinta tai haihtuvaa ainetta
Turvallisuus	Käytä kuulosuojaimia, käytä lisäkahvaa, pitele työkalua eristetyistä pinnoista
Varaosat ja korjattavuus	Käytä ainoastaan Panasonic-tarvikkeita ja -akkuja; ota yhteys valtuutettuun huoltokeskukseen korjauksia varten
Yleistä	Käyttöohjeet saatavana useilla kielillä; latausaika vaihtelee akkumallin mukaan

Usein kysytyt kysymykset - EY 74A1 LS2G PANASONIC

Kuinka vaihdan poranterän porakoneeseen EY 74A1 LS2G?

Irrota akku tai aseta kytkin keskiasentoon. Kierrä lukitusrengasta vastapäivään löysäämiseksi, poista vanha poranterä, aseta uusi ja kiristä myötäpäivään, kunnes istukka napsahtaa.

Kuinka säädän kiristysmomentin?

Käännä kytkimen säätörengas johonkin 18:sta lovesta tai poraussymboliin. Matala asetus vastaa pientä momenttia, ihanteellinen pienten ruuvien kiristämiseen; korkea asetus antaa suuremman momentin.

Mitä akkua voin käyttää tämän mallin kanssa?

Käytä ainoastaan yhteensopivia Panasonic Li-ion -akkuja: EY9L44, EY9L45, EY9L50 tai EY9L51. Älä koskaan käytä vaatimusten vastaista tai väärennösakkua.

Kuinka lataan akun oikein?

Kytke laturi (EY0L81 tai EY0L82) pistorasiaan. Aseta akku paikalleen kohdistamalla merkit ja työntämällä eteenpäin. Vihreä merkkivalo palaa latauksen aikana; se sammuu, kun lataus on valmis. Älä lataa alle 0°C tai yli 40°C lämpötilassa.

Mitä tehdä, jos ylikuumenemisen merkkivalo syttyy?

Merkkivalo ilmaisee, että moottori tai akku on ylikuumentunut. Anna työkalun jäähtyä täysin vähintään 30 minuuttia ennen uudelleenkäyttöä. Vältä jatkuvaa työskentelyä suurella kuormituksella.

Kuinka käännän pyörimissuunnan?

Käytä liipaisimen yläpuolella olevaa eteen-/taaksepäin-kytkinvipua. Työnnä sitä vasemmalle myötäpäivään, oikealle vastapäivään. Älä koskaan käytä sitä, kun liipaisin on painettuna.

Voinko käyttää tätä porakonetta betonin poraamiseen?

Ei, malli EY 74A1 LS2G ei ole varustettu iskutoiminnolla. Se on suunniteltu puun ja metallin poraamiseen sekä ruuvaamiseen. Käytä betoniin mallia EY7960.

Kuinka huollan työkalua?

Puhdista työkalun runko kuivalla ja puhtaalla liinalla. Älä käytä vettä tai liuotinta. Poista säännöllisesti sisään kertyneet metallilastut ja lika. Jos ongelmia ilmenee, ota yhteys valtuutettuun huoltokeskukseen.

LED-valo ei syty, mitä teen?

Tarkista, että akku on ladattu ja asetettu oikein. Paina kerran kytkintä työkalun aktivoimiseksi, paina sitten LED-valon painiketta. Valo sammuu automaattisesti 5 minuutin käyttämättömyyden jälkeen.

Mistä löydän täydelliset käyttöohjeet?

Käyttöohjeet ovat ladattavissa ilmaiseksi PDF-muodossa osoitteessa notice-facile.com. Voit myös pyytää käännöstä omalle kielellesi sivuston lomakkeen kautta.

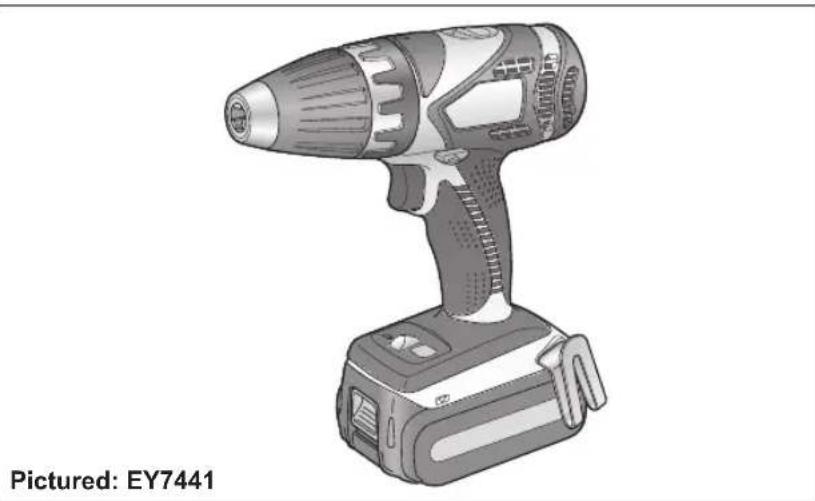

KÄYTTÖOHJE EY 74A1 LS2G PANASONIC

Ladattava pora ja ruuvinväännin / ladattava vasarapora ja ruuvinväännin / ladattava automaattinen pora ja ruuvinväännin

Malli nro: EY7441/EY7940 EY7443/EY74A1

Lue ohjeet huolellisesti ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Hakemisto

Englanti: sivu 8

Saksa: sivu 21

Ranska: sivu 34

Italia: sivu 47

Käytä aina akkukantaa

Kun akkua ei käytetä, pane akku säilöön niin, että vieraat aineet kuten pöly, vesi jne. eivät likaa liittimiä. Muista panna akkukansi paikalleen suojaamaan akun liittimiä. - Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

TÄRKEÄ HUOMAUTUS: Moottorin tai akun suojaamiseksi ota huomioon seuraavat seikat, kun suoritat tätä toimenpidettä. - Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta.

Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.

Turvallisen käytön takaamiseksi

• Akku on suunniteltu asennettavaksi kahden turvallisuutta koskevan toimenpiteen jälkeen. Varmista ennen käyttöä, että akku on kiinnitetty kunnolla perusrunkoon.
• Jos akkua ei kiinnitetä kunnolla, ylikuumenemisen varoituslamppu ja alhaisen akkujännitteen varoituslamppu vilkkuvat ja kone ei pyöritä kärkeä tavalliseen tapaan osoituksena siitä, että koneen toiminta ei ole turvallista, vaikka kytkin katkaistaisiin. Työnnä akku työkalun runkoon niin, että punainen merkki katoaa näkyvistä.

Alkuperäiset ohjeet: englanti. Alkuperäisten ohjeiden käännös: muut kielet.

Pyydämme lukemaan kirjasen "Turvallisuusohjeet" ja seuraavan ennen käytön aloittamista.

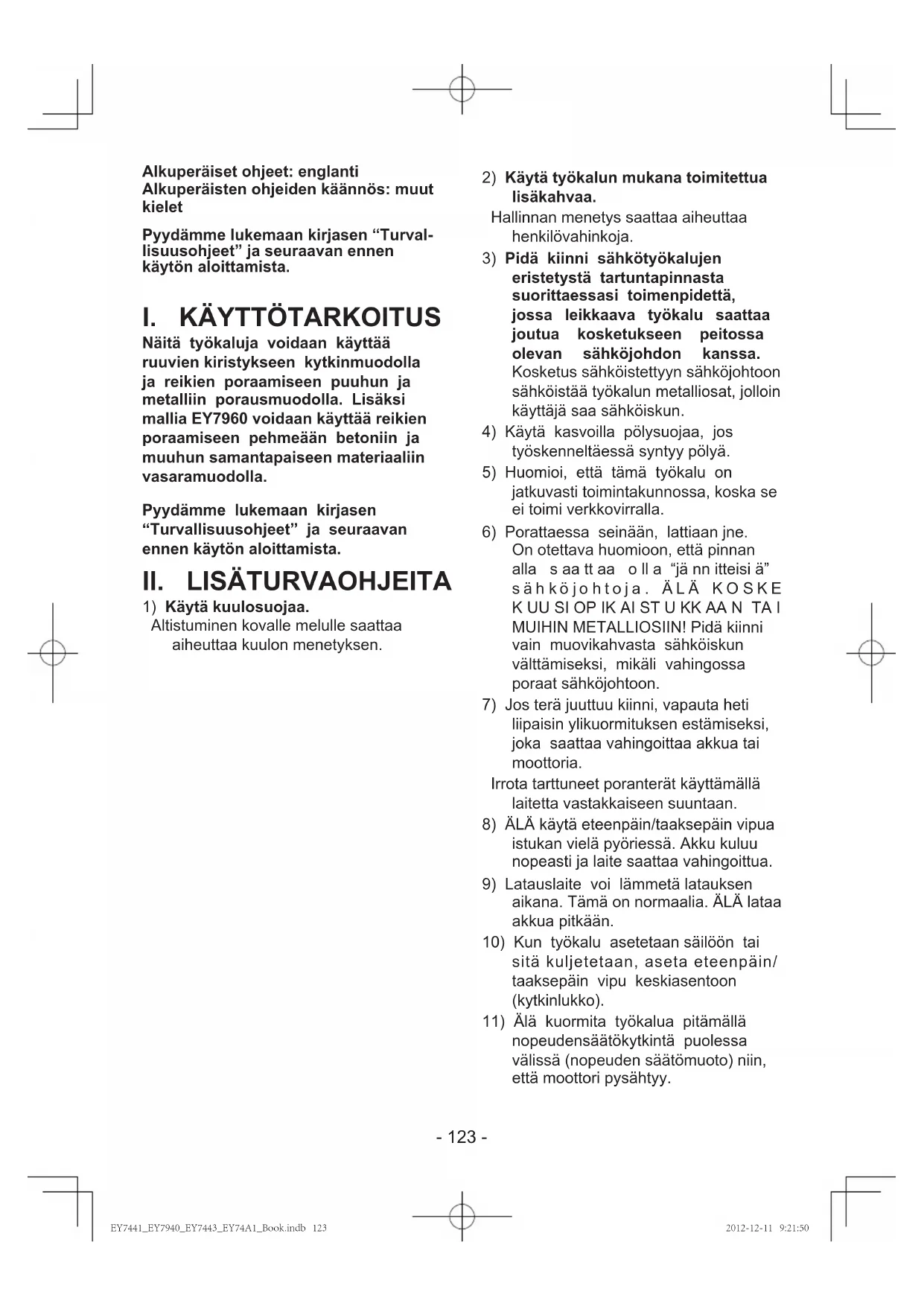

I. KÄYTTÖTARKOITUS

Näitä työkaluja voidaan käyttää ruuvien kiristykseen kytkinmuodolla ja reikien poraamiseen puuhun ja metalliin porausmuodolla. Lisäksi mallia EY7960 voidaan käyttää reikien poraamiseen pehmeään betoniin ja muuhun samantapaiseen materiaaliin vasaramuodolla.

Pyydämme lukemaan kirjasen "Turvallisuusohjeet" ja seuraavan ennen käytön aloittamista.

1) Käytä kuulosuojaa. Altistuminen kovalle melulle saattaa aiheuttaa kuulon menetyksen.

2) Käytä työkalun mukana toimitettua lisäkahvaa. Hallinnan menetys saattaa aiheuttaa henkilövahinkoja. 3) Pidä kiinni sähkötyökalujen eristetystä tartuntapinnasta suorittaessasi toimenpidettä, jossa leikkaava työkalu saattaa joutua kosketukseen peitossa olevan sähköjohdon kanssa. Kosketus sähköistettyyn sähköjohtoon sähköistää työkalun metalliosat, jolloin käyttäjä saa sähköiskun. 4) Käytä kasvoilla polysojaa, jostyöskenneltäessä syntyy polya. 5) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla. 6) Porattaessa seinään, lattiaan jne. on otettava huomioon, että pinnan alla saattaa olla "jännitteisiä" sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAISTUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon. 7) Jos terä juuttuu kiinni, vapauta heti liipaisin ylikuormituksen estämiseksi, joka saattaa vahingoittaa akkua tai moottoria.

Irrota tarttuneet poranterät käyttämällä laitetta vastakkaiseen suuntaan.

8) ÄLÄ käytä eteenpäin/taaksepäin-vipua istukan vielä pyöriessä. Akku kuluu nopeasti ja laite saattaa vahingoittua. 9) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään. 10) Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taaksepäin-vipu keskiasentoon (kytkinlukko). 11) Älä kuormita työkalua pitämällä nopeudensäätökytkintä puolessa välissä (nopeuden säätömuoto) niin, että moottori pysähtyy.

12) Älä käytä nopeusalueen valitsinta (PIENI-SUURI), kun vedät nopeudensäätökytkintä. Tämä saattaa aiheuttaa ladattavan akun kulumisen nopeasti tai vahingoittaa moottorin sisäistä mekanismia.

VAROITUS:

• Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
• Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierrätetyn tai väärennetyn akun käytöstä.
• Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa akkuliittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä. Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää. Lataa akku aina sen omalla laturilla. Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen. Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara. Kun akku on heikentynyt, vaihda se uuteen. Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.

Tunnus	Merkitys
V	Volttia
---	Suora virta
n0	Nopeus ilman kuormaa
...min-1	Kierrokset tai iskut per minuutti
Ah	Akun sähkökapasiteetti
	Loukkaantumisvaaran estämiseksi käytäjän on luettava käytöohje ja ymmärrettävä se.
	Vain sisäköytöön.

III. KOKOAMINEN

Terän kiinnittäminen tai irrottaminen

HUOMAUTUS:

Kun kiinnität tai irrotat terän, irrota akku työkalusta tai aseta kytkin lukitusasentoon (kytkinlukko).

Tässä työkalussa on pikaistukka.

1. Kiinnitys

Aseta terä paikalleen ja kiristä kääntämällä lukkorengasta myötäpäivään (edestä katsottuna), kunnes sen naksunta lakkaa.

1. Irrottaminen: Käännä lukkorengasta vastapäivään (edestä katsottuna) ja irrota terä.

HUOMAUTUS:

Jos kiinnityslaite on hyvin väljä, kiinnitä terä paikalleen ja ① avaa istukan kiinnikkeet kääntämällä lukkorengasta ja ② kiristä ruuvi (vasemmanpuoleinen ruuvi) ruuviavaimella kääntämällä sitä vastapäivään (edestä katsottuna).

Akun kiinnittäminen tai irrottaminen

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

• Siirrä akku paikalleen niin, että se lukkiutuu.

1. Akun irrottaminen:

Vapauta akku vetämällä edessä olevaa painiketta.

IV. TOIMINTA [Pärunko]

Kytkimen toiminta

1. Nopeus suurenee liipaisimen painovoiman mukaisesti. Työskentely aloitetaan painamalla liipaisinta kevyesti, jotta pyöriminen alkaa hitaasti.
2. Elektronista takaisinyöttösäädintä käytetään suuren vääntömomentin saamiseen pienillä nopeuksilla.
3. Jarru toimii, kun liipaisin vapautetaan ja moottori sammuu välittömästi.

HUOMAUTUS:

Kun jarru toimii, saattaa kuulua jarrutusääni. Se on normaalia.

TÄRKEÄ HUOMAUTUS:

Kun työkalua käytetään vetämällä liipaisimesta, ennen pyörimisen alkamista voi olla hetkellinen viive. Tämä ei ole merkki toimintahäiriöstä.

• Tämä viive ilmenee, kun työkalun piiri käynnistyy liipaisinta painettaessa ensimmäistä kertaa uuden akkupakkauksen asennuksen jälkeen, tai sen jälkeen kun työkalua ei ole käytetty vähintään 1 minuuttiin (tai vähintään 5 minuuttiin, kun LED on päällä). Pyöriminen alkaa ilman viivettä toisen ja myöhempien käyttökertojen aikana.

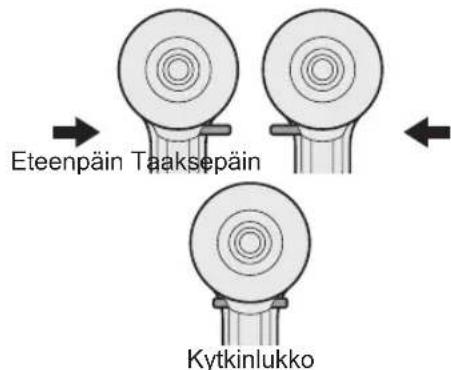

Toimintakytkimen ja eteenpäin/taaksepäin vivun toiminta

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Eteenpäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua eteenpäin tapahtuvaa pyörimistä varten.
2. Paina liipaisinta kevyesti ja käynnistä pyörintä hitaasti.
3. Nopeus suurenee liipaisimen painovoiman mukaisesti, jotta ruuvien kiristys ja poraus käy tehokkaasti. Jarru toimii ja kiinnityslaite pysähtyy heti, kun liipaisin vapautetaan.
4. Aseta vipu käytön jälkeen keskiasentoon (kytkinlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyörimistä varten. Varmista pyörimissuunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu käynnistyy hitaasti.
3. Aseta vipu käytön jälkeen takaisin keskiasentoon (kytkinlukko).

Säädä vääntömomentti johonkin 18 kytkimen asennosta tai asentoon " (EY7441, EY74A1).

Säädä vääntömomentti johonkin 18 kytkimen asennosta tai asentoon "2", "" (EY7940).

HUOMAUTUS:

Lopeta aina työkalun käyttö ja irrota se työstökappaleesta, kun valitset iskumuodon tai kun vaihdat porausmuodolta iskumuodolle pyörittämällä kytkimen kahvaa.

TÄRKEÄ HUOMAUTUS:

Aseta asteikko tämän merkin kohdalle (ennen varsinaista käyttöä).

Jos kytkimen kahvaa ei voida asettaa "poraus"- tai "isku"-muotoon kytkintoiminnon käytön jälkeen, aseta kytkimen kahva asentoon 1 ja käytä kytkintä sekunnin ajan.

Nopeuden valinta

Valitse pieni tai suuri nopeus käytön mukaisesti. (EY7441, EY7940, EY74A1)

Mitä voimakkaammin nopeudensäätökytkintä painetaan, sitä suurempi nopeus.

Valitse nopeus MATALA, KORKEA tai AUTO käyttösovelluksen mukaan (EY7443)

PIENI 一 SUURI → AUTO

Mitä enemmän nopeudensäätökytkintä vedetään, sitä enemmän nopeus kasvaa.

EY7443-iskumeisselissä on AUTO-tila, joka havaitsee työkalun kuorman ja vaihtaa automaattisesti KORKEAN ja MATALAN nopeuden välillä.

Kun kuorma on alhainen, työkalu käynnistyy aina KORKEA-nopeudella.

Kun kiristysmomentti kasvaa, työkalu vaihtaa MATALA-nopeudelle. Pidä työkalusta hyvin kiinni, jotta se ei kierry pois käsistäsi lisääntyneen vääntömomentin vuoksi.

Kun meisseliä käytetään AUTO-tilassa, työkalun mahdollinen vaihtelu KORKEAN ja MATALAN nopeuden välillä riippuu työn erityisolosuhteista. Nämä vaihtelut työkalun toiminnassa ovat normaaleja, eivätkä tarkoita toimintahäiriötä.

Huomaa: Kun valitset AUTO-tilan EY7443-meisselistä

AUTO-tilassa toimiessaan työkalu voi vaihtaa MATALA-nopeuteen kevyillä kuormilla, jos akussa on vähän varausta jäljellä tai jos akun lämpötila on alhainen (0°C tai sen alle). Tässä tapauksessa lataa akku tai sijoita akku lämpimään paikkaan vähintään yhdeksi tunniksi, jotta se ehtii lämmetä ennen käyttöä.

Kuormasta riippuen työkalu voi vaihdella edestakaisin KORKEAN ja MATALAN nopeuden välillä useita kertoja. Jos tämä vaihtelu on häiritsevää, aseta työkalu manuaalisesti joko KORKEAAN tai MATALAAN nopeuteen.

TÄRKEÄ HUOMAUTUS:

• Tarkista nopeusalueen valitsin ennen käyttöä. Käytä laitetta pienellä nopeudella, kun tarvitaan suurta vääntömomenttia. (Jos käytetään suurta nopeutta suurta vääntömomenttia tarvittaessa, moottori saattaa rikkoutua.)
• Älä käytä nopeusalueen valitsinta (PIENI-SUURI), kun painat nopeudensäätökytkintä. Tämä saattaa aiheuttaa ladattavan akun kulumisen nopeasti tai vahingoittaa moottorin sisäistä mekanismia. * Katso tekniset tiedot kohdasta "SUURIMMAT SUOSITELLUT KAPASITEETIT".

TÄRKEÄ HUOMAUTUS:

Jotta työkalun pinnan liiallinen kuumeneminen saadaan estettyä, älä käytä työkalua jatkuvasti kahdella tai useammalla akulla. Työkalun on saatava jäähtyä ennen akun vaihtamista. - Älä tuki sivuilla olevia ilmanvaihtoaukkoja käytön aikana. Jos aukot tukitaan, laitteen toimintakyky heikkenee ja seurauksena saattaa olla epäkuntoon meneminen. - ÄLÄ kuormita työkalua (moottoria). Laite saattaa vahingoittua.

Käytä työkalua niin, että ilmanvaihtoaukoista tuleva ilma ei kohdistu suoraan iholle. Saatat saada palovammoja.

Terän lukitus

Kun liipaisin ei ole kytkeytynyt ja ruuviavaimen terä on lukittu paikalleen, työkalua voidaan käyttää manuaalisena ruuviavaimena (22,6 N·m, 230 kgf-cm, 199 inlbs saakka). Kiinnityslaitteessa on hieman välyyttä, mutta se on normaalia. 2. Tämä toiminto on kätevä sellaisten ruuvien kiristykseen, jotka tarvitsevat suuremman vääntömomentin kuin ruuvinvääntimen suurin vääntömomentti (asento 2 kytkimessä), ruuvin kireyden tarkistamiseen tai erittäin tiukan ruuvin irrotukseen.

Vyölenkin käyttö

VAROITUS!

Varmista, että kiinnität vyölenkin kunnolla koneen runkoon ja että ruuvi on kiristetty kunnolla. Jos vyölenkki ei ole kunnolla kiinni rungossa, lenkki saattaa irrota ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden. - Tarkista ruuvin tiukkuus säännöllisesti. Jos ruuvi on löysällä, kiristä se. - Varmista, että kiinnität vyölenkin kunnolla kiinni vyönauhaan tai muuhun nauhaan.

Varo, että laite ei liu'u pois vyöstä. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.

Kun kone on vyölenkin varassa, vältä hyppimistä tai juoksemista koneen kanssa.

Vyölenkki saattaa luistaa ja kone voi pudota.

Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.

Kun vyölenkkiä ei käytetä, palauta se säilytysasentoon. Vyölenkki voi tarttua kiinni johonkin.

Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.

Kun kone on kiinnitetty vyönauhaan vyölenkillä, älä kiinnitä koneeseen muita kuin hylsyjä ja vääntöbittejä. Terävä esine, kuten poranterä, voi aiheuttaa loukkaantumisen tai onnettomuuden.

Vyölenkin käyttöpuolen muuttaminen

Vyölenkki voidaan kiinnittää laitteen kummalle puolelle tahansa.

1. Lenkin irrottaminen

(1) Irrota ruuvi. (2) Vedä lenkki ulos.

1. Lenkin kiinnittäminen toiselle puolelle

(1) Työnnä lenkki sisään toiselle puolelle. (2) Kiristä ruuvi kokonaan niin, että se on kunnolla kiinnitetty.

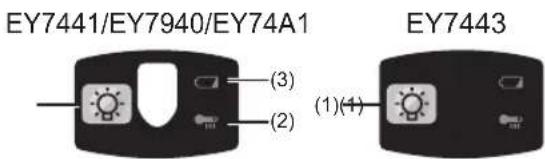

Säätöpaneeli

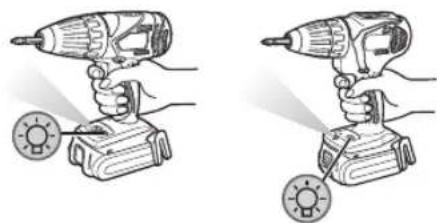

(1) LED-valo

Vedä ennen LED-valon käyttöä virtakytkintä kerran. Paina LED-valon painiketta.

Valo palaa erittäin pienellä jännitteellä eikä heikennä työkalun toimintaa käytön aikana eikä vaikuta akun kapasiteettiin.

TÄRKEÄ HUOMAUTUS:

• Yhdysrakenteinen LED-valo on suunniteltu pienen työskentelyalueen tilapäiseen valaisuun.
• Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.
• LED-valo sammuu, jos työkalua ei ole käytetty 5 minuuttiin.

Tärkeä huomautus: ÄLÄ KATSO SÄTEESEEN.

Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle.

(2) Ylikuumenemisen varoitusvalo

Sammunut Valaistu: Vilkkuu: (normaali Kuumentunut Kuumentunut toiminta) liikaa (moottori) liikaa (akku) Osoittaa, että toiminta on pysäytetty johtuen moottorin tai akun liiallisesta kuumenemisesta.

Moottorin tai akun suojaamiseksi ota huomioon seuraavat seikat, kun suoritat tätä toimenpidettä.

• Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta. Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.
• Jos ylikuumenemisen suojatoiminto käynnistyy, anna työkalun jäähtyä riittävästi (ainakin 30 minuuttia). Työkalu on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut. Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.
• Jos työkalua käytetään jatkuvasti raskaasti kuormitetussa tilassa tai jos sitä käytetään kuumassa ympäristössä (esim. kesähelteellä), ylikuumenemisen suojatoiminto saattaa käynnistyä usein.
• Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.
• Käyttöympäristö: 0°C (32°F) -40°C (104°F) .

Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.

Kun kylmää akkua (alle 0°C (32°F) ) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta. - Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.

EY9L42-laitteen toimintakyky heikkenee huomattavasti alle 10°C:n lämpötiloissa työskentelyolosuhteiden ja muiden syiden takia.

(3) Akun alhaisen jännitteen varoitusvalo

Sammunut (normaali toiminta)

Vilkkuu (Ei varausta) Akun suojatoiminto käynnistynyt

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda akku välittömästi.
• Jos työkalu on käynnistetty liian matalalla akun varaustasolla, työkalun toiminta voi keskeytyä ilman, että akun matalan varaustason varoituslamppu vilkkuu ensin. Tämä osoittaa, että akun varaustaso on liian matala työkalun käyttöön, ja akku tulisi ladata ennen kuin käyttöä jatketaan.
• Jos työkaluun kohdistuu äkillinen kuorma käytön aikana, joka aiheuttaa moottorin lukittumisen, ylivirtasuojan anturi voi laueta, ja akun matalan varaustason lamppu vilkkua. Lampun vilkkuminen loppuu heti, kun moottorin lukittumisen syyhyn puututaan ja liipaisin palautetaan.

EY7441/EY7940/EY74A1

EY7443

• Akun suojaominaisuus voi aktivoitua, kun moottorin päälle asetetaan äkillisesti suuri kuorma, silloinkin, kun akun varaustaso on hyvä. Tässä tapauksessa sekä akun matalan varaustason varoituslamppu että LED-valo vilkkuvat (EY7443, EY74A1).
• Jos sekä akun matalan varaustason varoituslamppu että LED-valo vilkkuvat, vähennä voimaa, jota työnnettäessä kohdistuu ruuviavaimeen, tai jos käytät porakonetta, säädä nopeuskatkaisin ala-asentoon (EY7443, EY74A1).
• Jos työkalu ei vaihda AUTO-tilassa PIENI- ja SUURI-tilan välillä, moottori pysähtyy ja akun alhaisen jännitteen varoitusvalo ja kuumenemisen varoitusvalo vilkkuvat vuorotellen. Tämä ei ole merkki moottorin rikkoutumisesta.
• Jos valot vilkkuvat vuorotellen, paina liipaisinta uudelleen (EY7443).

[Akku]

Akun oikea käyttö

Li-ioniakku

Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytön jälkeen lataamatta sitä. Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen. Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon. Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto. Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

[Akkulaturi]

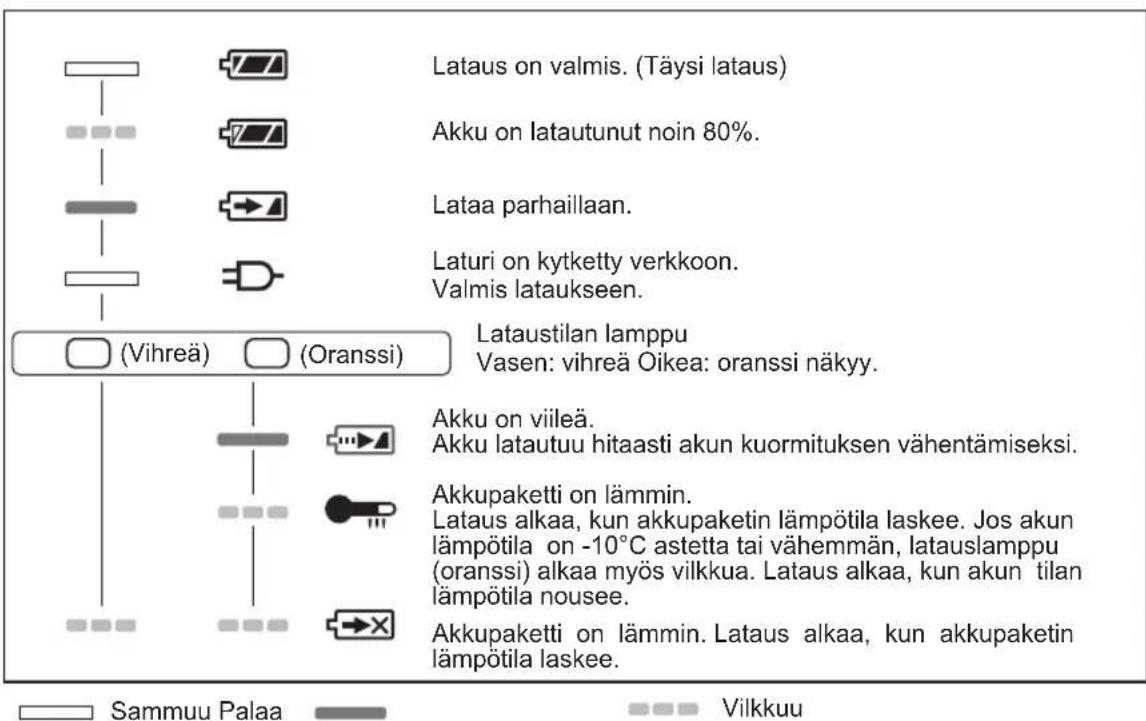

Lataus

TÄRKEÄ HUOMAUTUS:

• Jos akun lämpötila laskee alle -10 °C (14 °F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.
• Käyttöympäristö: 0 °C (32 °F) - 40 °C (104 °F).

Jos akkua käytetään alle 0 °C (32 °F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.

Kun kylmää akkua (alle 0 °C (32 °F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta. - Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin. - Älä missään tapauksessa työnnä sormiasi latauspesään.

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkeessä.

Akku on ladattava ennen käyttöä.

Latauslaite

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.
2. Paina akku riittävän syvälle latauslaitteeseen.

1) Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen. 2) Siirrä eteenpäin nuolen osoittamaan suuntaan.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti. 4. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80% . 5. Kun lataus on suoritettu loppuun, vihreä latauslamppu sammuu. 6. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täysi lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Ota yhteys valtuutettuun jälleenmyyjään, jos latauslamppu (vihreä) ei sammu.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua vihreä latauslamppu sammuu.

LAMPUN MERKINNÄT

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoa sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

V. HUOLTO

Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman pian.

Poista varovasti kaikki työkalun sisään kertyvä pöly ja rautapuru. Jos työkalun käytössä ilmenee ongelmia, ota yhteys lähimpään valtuutettuun huoltokeskukseen.

VI. VARUSTEET

Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.

VII. LIITE

SUURIMMAT SUOSITELLUT KAPASITEETIT

Malli EY7441	EY7940	EY7443	EY74A1
Ruuvaus	Koneruuvi M5
	Puuruuvi ø6,8 mm
Taladrado	Itseporautuva ruuvi		ø6 mm
	Puu ø35 mm
	Metalli ø13 mm
	Muuraustyöhön -		13 mm --

Malli EY7441 EY7940 EY7443 EY74A1
Moottorin jännite		14,4 V		14,4 V	18 V
Nopeus ilmankuormaa	Pieni	70~400 min-1		60~400min-1	50~480min-1
	Suuri	200~1400 min-1		160~1400min-1	130~1400min-1
	AUTO	-	-	160~1400min-1	-
Iskumääraper minuutti	Pieni	-	1260~7200min-1	-	-
	Suuri	-	3600~25200min-1	-	-
Kiinnityslaitteen kapasiteetti		ø1.5 mm - ø13 mm
Kytkimen vääntömomentti		Noin0,5 N·m-4,4 N·m	Noin1,0 N·m-4,4 N·m	Noin0,5 N·m-4,4 N·m	Noin0,5 N·m-4,4 N·m
Kokonaispituus		193 mm	200 mm	199 mm	203 mm
Paino (akku mukaan luettunaEY9L44)		1,75 kg	1,8 kg	1,85 kg	1,85 kg
Paino (akku mukaan luettunaEY9L45)		1,75 kg	1,8 kg	1,85 kg	1,85 kg
Paino (akku mukaan luettunaEY9L50)		-	-	-	1,95 kg
Paino (akku mukaan luettunaEY9L51)		-	-	-	1,95 kg
Melutärinä		Katso mukana toimitettua papisia

AKKUPAKETTI

Malli Nr. EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
Akun säilytys Li jioniakku
Akun jännite	Tasavirta 14,4V (3,6V x 4 kennoa)	Tasavirta 14,4V (3,6V x 8 kennoa)	Tasavirta 18V (3,6V x 10 kennoa)

AKKULATURI

Malli Nr. EY0L81
Luokitusarvot Katso	laturin pohjassa olevaa arvokilpeä.
Paino 0,93 kg
Latausaika	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Käytettävissä:45min Käytettävissä:30min Käytettävissä:50min Käytettävissä:65min Käytettävissä:50min Käytettävissä:65min
	Täysi:60min Täysi:35min Täysi:65min Täysi:80min Täysi:65min Täysi:80min
Malli Nr. EY0L82
Luokitusarvot Katso	laturin pohjassa olevaa arvokilpeä.
Paino 0,93 kg
Latausaika	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9 L51
	Käytettävissä:35min Käytettävissä:30min Käytettävissä:40min Käytettävissä:50min Käytettävissä:40min Käytettävissä:55min
	Täysi:50min Täysi:35min Täysi:55min Täysi:60min Täysi:55min Täysi:70min

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

Panasonic Marketing Europe GmbH
