EY6220 - Pora PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton porakone-ruuvinväännin
Merkki	Panasonic
Malli	EY6220
Nimellisjännite	14,4 V
Akkutyyppi	Ni-MH
Akun kapasiteetti	1,3 Ah
Istukka	Avaimeton, kapasiteetti 10 mm
Tyhjäkäyntinopeus	0-600 rpm (hidas nopeus) ja 0-1200 rpm (nopea nopeus)
Maksimivääntömomentti	20 Nm
Iskutoiminto	Kyllä, 0-18000 iskua/min
Paino	1,5 kg
Mitat (P x L x K)	220 x 70 x 200 mm
Virtalähde	Ladattava akku, laturi mukana (120-240 V)
Päätoiminnot	Poraus, ruuvaus, iskutoiminto, eteen/taakse, nopeussäädin
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Käytä suojalaseja. Irrota akku ennen huoltoa. Käytä vain suositeltuja lisävarusteita.
Varaosat ja korjattavuus	Akku, laturi ja istukka saatavilla. Korjaus mahdollista valtuutetuissa huoltoliikkeissä.
Korjattavuusindeksi	7,6/10 (arvio perustuu varaosien saatavuuteen)
Takuu	2 vuotta (osat ja työ)
Sisältyvät lisävarusteet	Akku, laturi, ruuvauskärki, istukka-avain

Usein kysytyt kysymykset - EY6220 PANASONIC

Kuinka vaihtaa Panasonic EY6220 -porakoneen akku?

Vaihtaaksesi akun, paina kahvan takana olevaa vapautuspainiketta ja liu'uta akku alas. Aseta uusi akku paikalleen, kunnes se napsahtaa kiinni.Käytä vain alkuperäisiä Panasonic-akkuja.

Kuinka säätää kiristysmomenttia?

Kierrä istukan takana olevaa momenttisäätörengasta. Numerot ilmaisevat momentin tason. Mitä korkeampi numero, sitä suurempi momentti. Porauskäyttöä varten aseta rengas poran symboliin.

Kuinka käyttää iskutoimintoa?

Ota iskutoiminto käyttöön kääntämällä tilanvalintarengas vasaran symboliin. Tämä toiminto on hyödyllinen porattaessa tiileen.Älä käytä iskutoimintoa metalliin tai puuhun.

Kuinka kääntää pyörimissuunta?

Käytä liipaisimen yläpuolella olevaa pyörimissuunnan valitsinta. Työnnä sitä vasemmalle eteenpäin (kiristys) ja oikealle taaksepäin (irrotus).Älä vaihda suuntaa moottorin käydessä.

Kuinka puhdistaa porakone?

Irrota akku ja pyyhi porakoneen ulkopinta kuivalla ja pehmeällä liinalla. Älä koskaan käytä vettä tai liuottimia. Puhdista ilmanvaihtoaukot säännöllisesti kuivalla harjalla.

Minkä tyyppistä akkua Panasonic EY6220 käyttää?

Porakone käyttää 14,4 V ja 1,3 Ah Ni-MH-akkua.Vaihda se samanlaiseen akkuun.

Kuinka vaihtaa istukka?

Istukka ruuvataan kiinni. Poistaaksesi sen, avaa istukka kokonaan, työnnä kuusiokoloavain lukitusruuviin (sijaitsee sisällä) ja kierrä sitä vastapäivään. Kierrä sitten istukka irti käsin.

Porakone ei käynnisty, mitä tehdä?

Tarkista, että akku on ladattu ja oikein asetettu. Varmista, että turvalukitus (jos sellainen on) ei ole aktiivinen. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Mikä on akun latausaika?

Tyypillinen latausaika alkuperäisellä laturilla on noin 1 tunti täysin tyhjentyneelle akulle.Älä jätä akkua lataukseen yli 24 tunniksi.

Kuinka säilyttää porakone turvallisesti?

Irrota akku, puhdista laite ja säilytä kuivassa paikassa suojassa pakkaselta ja auringonvalolta. Pidä poissa lasten ulottuvilta. Jos porakonetta ei käytetä pitkään aikaan, lataa akku 3–6 kuukauden välein.

KÄYTTÖOHJE EY6220 PANASONIC

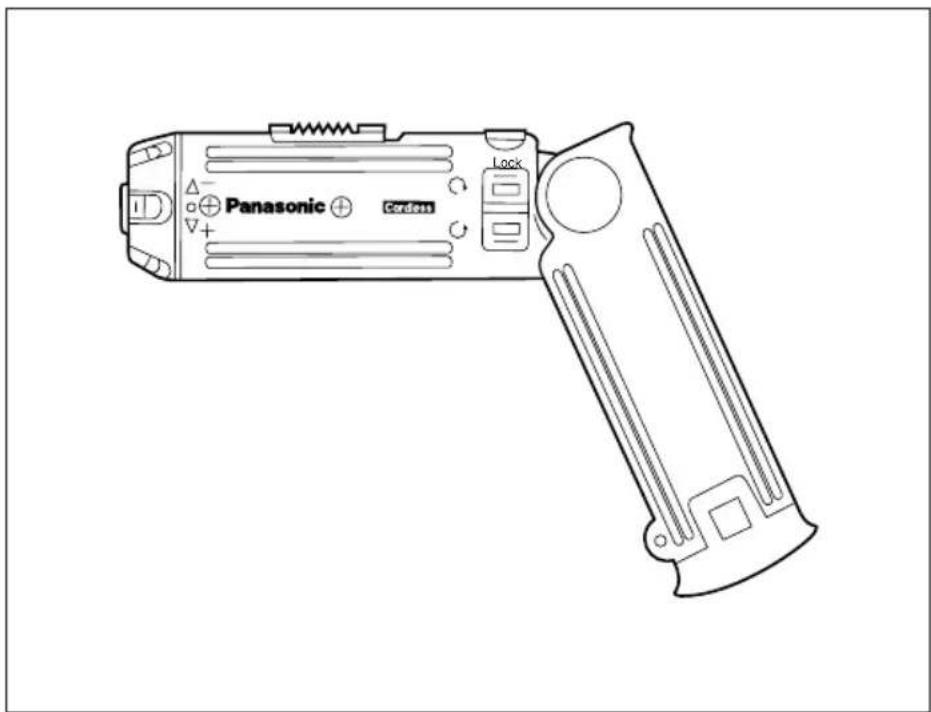

Ladattava porakone/ruuvinväännin

EY6220 EY503

Lue Käyttöohjeet huolella ennen laitten käyttöönottoa.

Index/Hinweise/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto

English: Page 5

Deutsch: Seite 9

Français: Page 12

Italiano: Pagina 15

Lue “Turvaohjeet” lehtinen ennen koneen käyttöä.

HUOMAUTUKSIA RUUVINVÄÄNTIMEN KÄYTÖSTÄ

1) Puhdista päälaite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää, kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita ruuvinvääntimen puhdistukseen.
2) Älä käytä ruuvinväännintä käsineet kädessä. Pidä liikkuva kärkikappale tai istukka kaukana käsistä ja vartalosta. Käsineet tai vaatteet saattavat tarttua työkaluun ja saatat loukata itsesi.
3) Älä käytä ruuvinväännintä sateessa tai tiloissa, joissa on herkästi syttyviä nesteitä tai kaasuja. Älä lataa laitetta paikassa, jossa se joutuu alttiiksi kosteudelle tai sateelle.
4) Jotta saadaan estettyä vahingossa tapahtuva käynnistys säilytyksen tai kuljetuksen aikana, aseta suunnan valintakytkin keskellä olevaan lukkoasentoon.
5) Älä lataa laitetta moottorin generaattorilla.
6) Älä paina liipaisinta, jos istukka on pysähtynyt yritettäessä kiristää tai löysentaä tiukkaa ruuvia. Tämä kuluttaa akun erittäin nopeasti.
7) Älä säilytä ruuvinväännintä yli 50°C lämmössä (esim. lämpötila autossa keskikesällä saattaa nousta yli 80°C). Tämä heikentää akkua.
8) Lataa akkupakkaus paikassa, jossa on hyvä ilmanvaihto. Älä peitä laturia ja akkupakkausta liinalla tms. latauksen aikana.
9) Kun laitetta käyteään erittäin kuumassa tai kylmässä paikassa, käyttöteho yhdellä latauksella on pienempi.
10) Katso että istukkaan ei pääse vieraita esineitä (roskia, hiekkaa tms.) Jos vieraita esineitä pääsee istukkaan, Käännä istukka ylösalaisin ja ota ne pois.
11) Älä käytä nopeuden valitsinta (LOW-HIGH) liipasimen ollessa painettuna alas. Tämä kuluttaa akkua nopeasti ja saattaa vahingoittaa moottorin sisäistä mekanismia.

12) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja.

TOIMINTA

Vetoakseli...(A)

Valitse sopiva kärkikappale ja työnnä se kevyesti ruuvinvääntimen vetoakselin reikään. (Katso kaavio 2)

※ Sopivat terät, katso kaavio 2.

Vääntövoiman säädin...(B)

Mikäli on mahdollista, että materiaali, johon ruuvi kiinnitetään, saattaa vaurioitua, käytä vääntövöiman säädintä. Asteikon no 1 minimi ja vääntövoima kasvaa asteittain 2, 3, 4, 5. Kun säätö on asennossa 6 on kärki suorassa yhteydessä moottoriin.

(Vääntövoiman kevennin on poiskytkettynä.)

(Katso kaavio 3)

Terän kiinnitystoiminto

Kärkikappale kiinnitetään paikalleen virtakytkimen ollessa off-asennossa. Tällöin laitetta voidaan käyttää myös tavallisena ruuvitalttana-kuitenkin enintään.

Vetoakselissa on jonkin verran välystä, mutta tämä ei vaikuta toimintaan.

VAROITUS: Tarkka vääntömomentti on syytä mitata momenttiavaimella tarkkojen rajojen määrittämiseksi ja työkalun vioittumisen välttämiseksi.

(Katso kaavio 4)

Katso merkintöjä laitteessa.

(Katso kaavio 5)

Nopeudenvalintakytkin…(C)

Tämän työkalun käytön tehostamiseksi on käytettävissä kaksi pyörintänopeutta.

Riippuen käyttötarkoituksesta voidaan valita joko suuri tai pieni nopeus.

LOW	200 l/min.	voimakas
HIGH	400 l/min.	heikko

Pyörintänopeus on valittava koneen pyöriessä vapaasti, ennen kuin ruuvaaminen aloitetaan. (Katso kaavio 6)

Lukitsin…(D)

Aseta lukitsin asentoon LOCK aina käytön jälkeen ja ennen varastointia. (Katso kaaviot 7)

Akkupaketti (EY9021/EY903)…(F)

Purista akkupaketin irrotuspainikkeita molemmilta puolilta ja irrota akku työkalusta. Lataa akku akkulaturilla EY0020.

Kun lataus on suoritettu (1 tunti) irrota akku laturista ja kytke se työkaluun.

Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhyemmän ajan.

Akun kestoikä

Kestoikä on lyhyempi, jos lataus tapahtuu useammin, ja olosuhteet voivat vaikuttaa kestoikään. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

HUOM: • Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhemmän ajan.

Akkujen kierrätys

Ympäristön suojelua ja materiaalien kierrätystä silmällä pitäen on varmistettava, että akku toimitetaan käyttöiän lopussa asianmukaiseen jätteiden käsittelykeskukseen.

Akkulaturi (EY0020/RE503)…(H)

Aseta akku tiukasti lataajaan.

Latauksen aikana merkkivalo on päällä. Kun akku on latautunut, sisäinen elektroninen kytkin laukeaa ja estää ylilatautumisen.

Jos merkkivalo ei syty, tarkista, että kontaktit ovat puhtaat ja akku on kiinnitetty kunnolla.

Anna jäähtyä käytön jälkeen riittävästi ennen uudelleenlatausta.

Kun lataus on valmis merkkivalo sammuu.

Latausaste saattaa vaihdella riippuen verkkojännitteestä.

Jos täysin ladattu akku asetetaan uudestaan lataajaan, merkkivalo saattaa syttyä.

Älä yritä ladata akkua alle 0°C :n asteen tai yli 40°C :n asteen lämpötilassa.

Akun lämpötila nousee välittömästi käytön jälkeen, ja riittävää latausta ei silloin ehkä saavuteta vakioajassa.

Kun lataus on valmis, irrota akku lataajasta ja aseta se takaisin tyokaluun. Jos merkkivalo ei syty heti, kun lataaja on kytketty, tai jos se ei sammu kahden tunnin sisällä, kysy nevoa valtuutetuta myyjältä.

Älä käytä muuta kuin toimitettua lataajaa. Älä käytä lataajaa muiden laitteiden lataamiseen.

VAROITUS: • Älä käytä moottorigeneraattoria virtalähteenä.

- Älä peitä latauslaitteen ja akun tuuletusaukkoja.

- Irrota laturi sähköverkosta, kun sitä ei käytetä.

TEKNISET TIEDOT

Kone (EY6220/EY503)

Moottori 2,4 V tasavirtamoottori
Nopeus ilman kuormaa	LOW: 200 l/minHIGH: 400 l/min
Enimmäishalkaisija porattaessa metallia	2 mm (5/64")
Ei kuormitusnopeutta	LOW: 2,9 NmHIGH: 1,5 Nm
Koko pituus 239 mm
Paino 0,4 kg

Akku (EY9021/EY903)

Akku Ni-Cd
Jännite 2,4 V DC (1,2 ×2 kennoa)

Akkulaturi (EY0020/RE503)

Tulo jännite 230 V AC 50Hz
Lähtö jännite 2,4 V DC
Paino 0,7 kg

HUOM: Katso uusimmasta yleisesitteestä tiedot tälle laturille sopivista akuista.

Ni-Cd

Nikkelikadmiumparistot sisältävät aineita, jotka saattavat olla haitallisia ympäristölle ja on käsiteltävä ongelmajätteenä. Havitettävä viranomaisten antamien ohjeiden mukaisesti.
