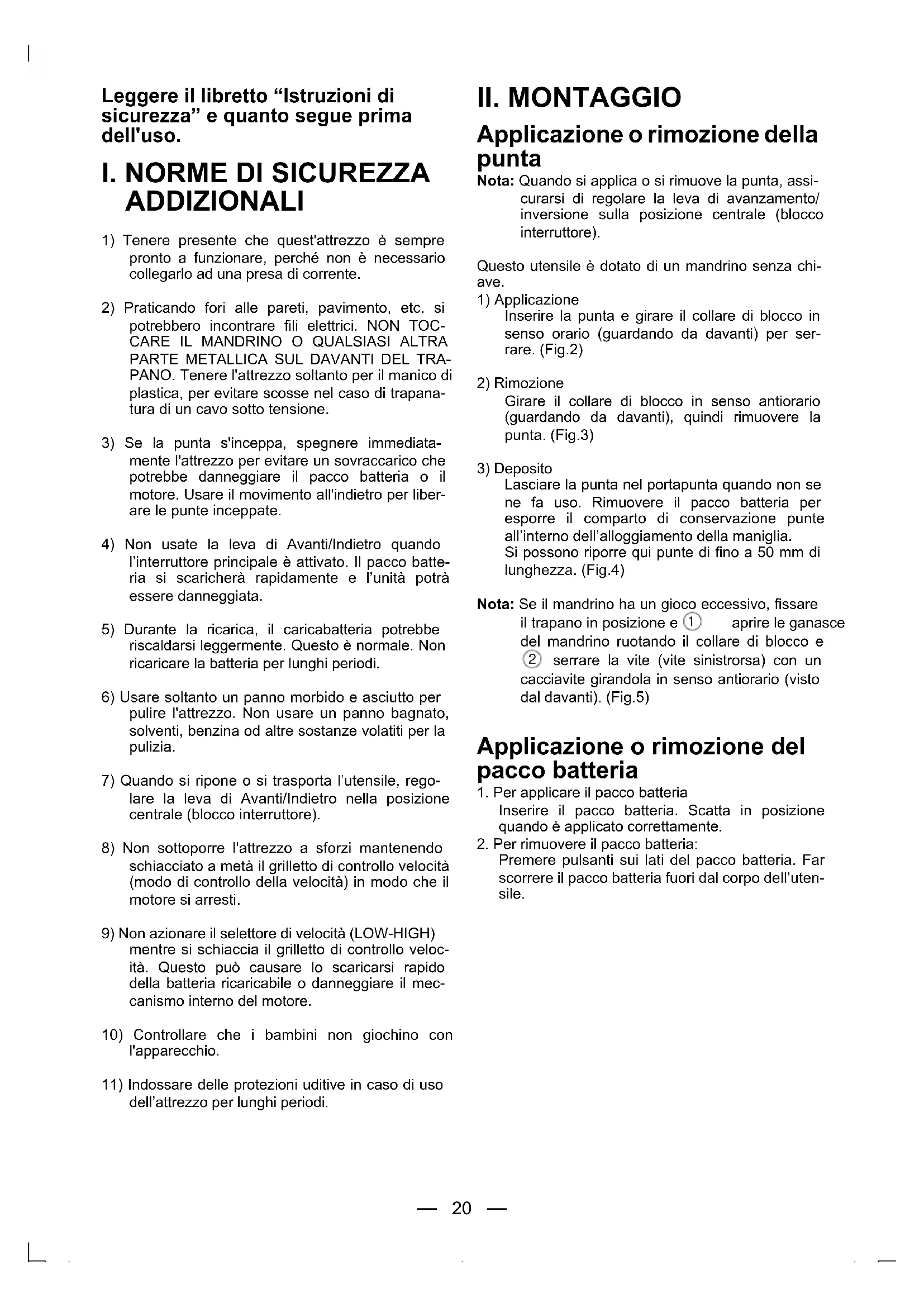

DESCRIZIONE DELLE FUNZIONI

ADDIZIONALI 1) Tenere presente che quest'attrezzo è semprepronto a funzionare, perché non è necessariocollegarlo ad una presa di corrente.2) Praticando fori alle pareti, pavimento, etc. sipotrebbero incontrare fili elettrici. NON TOC-CARE IL MANDRINO O QUALSIASI ALTRAPARTE METALLICA SUL DAVANTI DEL TRA-PANO. Tenere l'attrezzo soltanto per il manico diplastica, per evitare scosse nel caso di trapana-tura di un cavo sotto tensione.3) Se la punta s'inceppa, spegnere immediata-mente l'attrezzo per evitare un sovraccarico chepotrebbe danneggiare il pacco batteria o ilmotore. Usare il movimento all'indietro per liber-are le punte inceppate.4) Non usate la leva di Avanti/Indietro quandol’interruttore principale è attivato. Il pacco batte-ria si scaricherà rapidamente e l’unità potràessere danneggiata.5) Durante la ricarica, il caricabatteria potrebberiscaldarsi leggermente. Questo è normale. Nonricaricare la batteria per lunghi periodi.6) Usare soltanto un panno morbido e asciutto perpulire l'attrezzo. Non usare un panno bagnato,solventi, benzina od altre sostanze volatiti per lapulizia.7) Quando si ripone o si trasporta l’utensile, rego-lare la leva di Avanti/Indietro nella posizionecentrale (blocco interruttore).8) Non sottoporre l'attrezzo a sforzi mantenendoschiacciato a metà il grilletto di controllo velocità(modo di controllo della velocità) in modo che ilmotore si arresti. 9) Non azionare il selettore di velocità (LOW-HIGH)mentre si schiaccia il grilletto di controllo veloc-ità. Questo può causare lo scaricarsi rapidodella batteria ricaricabile o danneggiare il mec-canismo interno del motore.10) Controllare che i bambini non giochino conl'apparecchio.11) Indossare delle protezioni uditive in caso di usodell’attrezzo per lunghi periodi.

Applicazione o rimozione della punta Nota: Quando si applica o si rimuove la punta, assi-curarsi di regolare la leva di avanzamento/inversione sulla posizione centrale (bloccointerruttore).Questo utensile è dotato di un mandrino senza chi- ave. 1) ApplicazioneInserire la punta e girare il collare di blocco insenso orario (guardando da davanti) per ser-rare. (Fig.2)2) RimozioneGirare il collare di blocco in senso antiorario(guardando da davanti), quindi rimuovere lapunta. (Fig.3)3) DepositoLasciare la punta nel portapunta quando non sene fa uso. Rimuovere il pacco batteria peresporre il comparto di conservazione punteall’interno dell’alloggiamento della maniglia.Si possono riporre qui punte di fino a 50 mm dilunghezza. (Fig.4)Nota: Se il mandrino ha un gioco eccessivo, fissareil trapano in posizione e aprire le ganascedel mandrino ruotando il collare di blocco e serrare la vite (vite sinistrorsa) con un cacciavite girandola in senso antiorario (vistodal davanti). (Fig.5) Applicazione o rimozione del pacco batteria 1. Per applicare il pacco batteriaInserire il pacco batteria. Scatta in posizionequando è applicato correttamente.2. Per rimuovere il pacco batteria:Premere pulsanti sui lati del pacco batteria. Farscorrere il pacco batteria fuori dal corpo dell’uten-sile.

Uso dell’interuttore e della leva Avanti/Indietro (Avanzamento (), blocco interruttore, inversione ATTENZIONE: Non usare la leva di avanti/indietrofino a che il mandrino non si è fer-mato completamente. Uno sposta-mento durante la rotazione delmandrino può danneggiare l’utensile. Uso dell’interruttore di rotazione in avanti 1. Per la rotazione in avanti, regolare la leva sullaposizione di avanzamento.2. Premere leggermente il grilletto interruttore peravviare lentamente l’utensile.3. La velocità aumenta quanto più si preme il gril-letto per un serraggio di viti e una trapanaturaefficienti. Il freno si attiva e il mandrino si fermaimmediatamente quando si rilascia il grilletto.4. Dopo l’uso, riportare la leva alla posizione cen-trale (blocco interruttore). Uso dell’interruttore di rotazione indietro 1. Per la rotazione indietro, regolare la leva sullaposizione di inversione. Controllare la direzionedi rotazione prima dell’uso.2. Premere leggermente il grilletto interruttore peravviare lentamente l’utensile.3. Dopo l’uso, riportare la leva alla posizione cen-trale (blocco interruttore). Selezione della velocità Scegliere una velocità bassa o alta a seconda dellavoro da eseguire.ATTENZIONE: Controllare il selettore di velocitàprima dell’uso. Impostazione della coppia della frizione Regolare la coppia su una delle 18 impostazioni dis-ponibili o sulla posizione “ ” a seconda del lavoroda eseguire.ATTENZIONE:Collaudare l’impostazione prima di pro-cedere al lavoro effettivo. Impostare lascala su questo simbolo ( ). (Fig. 7)Nota: Quando il freno si attiva, si può sentire ilsuono di frenata.Questo suono indica che il blocco punta haingranato.ATTENZIONE: • Per evitare che la termperatura disuperficie dello strumento aumentieccessivamente, non usatelo inmaniera continuata con due o piùpacchi batterie.Lo strumento deve raffreddarsiprima di sostituire il pacco batterie.• Non ostruite i fori di ventilazione ailati dello strumento durante l’uso.Altrimenti l’apparecchio potrebberisentirne e danneggiarsi.• Non sforzare l’utensile (motore).Questo può causare danni all’uten-sile.• Usate l’apparecchio in modo taleche l’aria che fuoriesce dai fori diventilazione non sia in diretto con-tatto con la vostra pelle. Altrimentivi potreste bruciare.• Quando si usa un pacco batteriaNi-MH, assicurarsi che il luogo dilavoro sia ben ventilato. Per l'utilizzo appropriato del pacco batteria Pacco batterie Ni-MH (EY9200/EY9201/ EY9230/EY9231)

• Ricaricare la batteria Ni-MH completamente primadi metterla via per assicurare una lunga durata.• La temperatura ambientale si deve aggirare tra0°C (32°F) e 40°C (104°F).Se il pacco batteria è usato quando la temper-atura è al di sotto di 0°C (32°F), lo strumentosmetterà di funzionare correttamente.Ricaricate la batteria completamente per un suouso corretto.• Quando il pacco batteria non viene usato, tenerlolontano da altri oggetti metallici come: clip, monet-ine, chiavi, chiodi, viti o altri piccoli oggetti metalliciche potrebbero creare un collegamento da un ter-minale all’altro.Cortocircuitare i terminali del pacco batteriapotrebbe causare scintille, ustioni oppure unincendio.• Quando si usano batterie Ni-MH assicurarsi che illuogo di lavoro sia ben ventilato. Pacco batteria al nichel-cadmio (EY9106/EY9136)
• Il pacco batteria al nichel-cadmio richiede un“PERIODO DI RODAGGIO” per raggiungere lacapacità operativa massima. Il “PERIODO DIRODAGGIO” viene ottenuto con un uso normaledurante i primi 6-8 cicli di carica e scaricamentodel pacco batteria.Una volta completato il “PERIODO DI RODAG-GIO”, il pacco batteria mantiene la sua capacitàoperativa massima per il resto della normale vitautile del pacco batteria. Durata de pacco batteria Le pile ricaricabili possiedono una durata limitata. Seil tempo di funzionamento diventa estremamentebreve dopo la ricarica, sostituire il pacco batteria conuno nuovo.Nota: L'uso in condizioni ambientali estremamentecalde o fredde riduce la capacità di funziona-mento della carica. EY6405(EU).book Page 21 Wednesday, June 15, 2005 7:14 PM— 22 — Riciclaggio delle batterie Per la salvaguardia dell’ambiente e il riciclaggio deimateriali, gettarle via negli appositi contenitori pre-disposti dall’ente preposto alla raccolta dei rifiuti, sepresente nel proprio paese.ATTENZIONE:Pacco batteria Ni Cd EY9106/EY9136Questo accessorio contiene nichel cadmio.La batteria deve essere riciclata oppuresmaltita in modo appropriato.Per la SvizzeraRitorn are la pila usate al negozio. Caricamento Nota: caricare un pacco batteria nuovo o un paccobatteria che non è stato usato per un lungoperiodo, per circa 24 ore per riportare la batte-ria alla sua piena capacità.Caricabatteria (EY0110)1. Collegare il caricatore alla presa di corrente.Nota: L’inserimento della spina nella presa di cor-rente c.a. potrebbe provocare delle scintille,ma questo non è un problema in termini disicurezza.2. Inserire saldamente il pacco batteria nel carica-batteria. 3. Durante la ricarica, la spia di carica si accende.Quando la ricarica è stata completata, un inter-ruttore elettronico interno scatta automatica-mente per evitare la sovraccarica.• La ricarica non avviene se il pacco batteria ècaldo (per esempio, subito dopo l’uso per unlavoro pesante).La spia arancione d’attesa rimane accesafinché il carica-batteria non diventa freddo. Laricarica comincia poi automaticamente.4. Quando la ricarica è stata completata, la spia diricarica comincerà a lampeggiare rapidamentecon il colore verde.5. Qualora il gruppo batteria sia eccessivamentefreddo o non sia stato utilizzato per un lungo peri-odo di tempo, la spia di ricarica si accende. Inquesto caso la ricarica protettiva richiede piùtempo rispetto alla normale ricarica della batteria.• Se un pacco batteria completamente ricaricatoviene inserito di nuovo nel caricabatterie, laspia di carica si illumina. Dopo alcuni minuti laspia di caricamento inizierà a lampeggiare rap-idamente per indicare che il caricamento ècompletato.6. Se la spia di caricamento non si accende imme-diatamente dopo aver collegato il carica-batteriaoppure se la spia non si spegne al termine delcaricamento standard, rivolgetevi ad un rivendi-tore autorizzato.Nota: • Per caricare un pacco batteria freddo (al disotto di 5°C (41°F)) in un luogo caldo, las-ciare il pacco batteria nel locale per oltreun’ora per permettere allo stesso di rag-giungere la temperatura ambiente. Altri-menti il gruppo batteria potrebbe nonessere completamente ricaricato.• Lasciate raffreddare il caricatore quandocaricate più di due pacchi batterie consecu-tivamente.• Non infilate le dita nel foro di contatto pertenere in mano il carica-batterie o altroscopo.ATTENZIONE: • Non usate l’energia fornita da ungeneratore a motore.• Non coprite le prese d’aria di car-ica-batterie e gruppo batterie.• Scollegare il caricatore quandonon è usato.

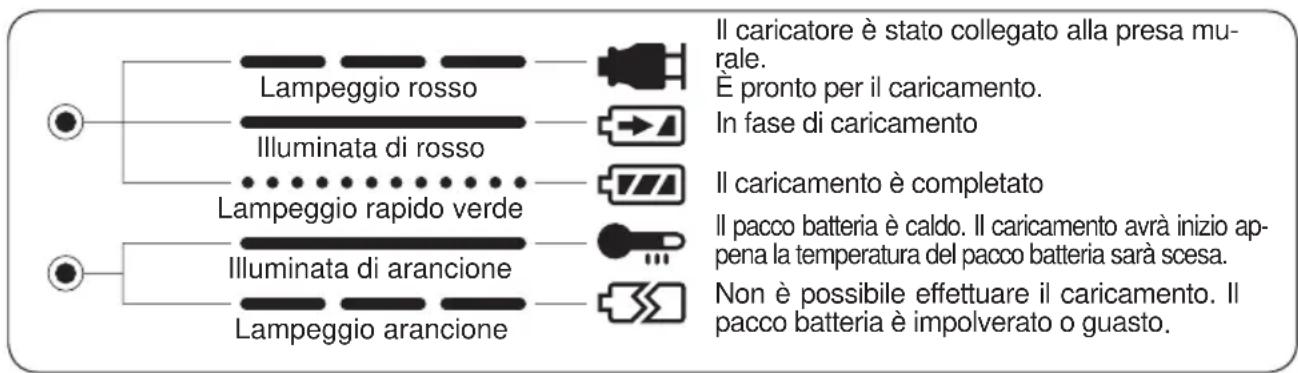

IV. INDICAZIONI DELLE SPIE

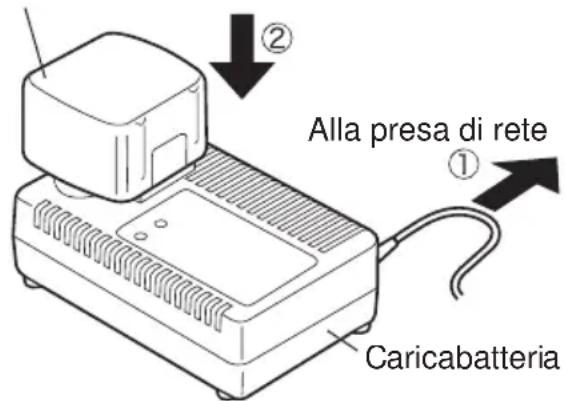

Pacco batteria Alla presa di rete

Lampeggio rossoIlluminata di rossoLampeggio rapido verdeIlluminata di arancioneLampeggio arancioneIl caricatore è stato collegato alla presa mu-rale. È pronto per il caricamento.In fase di caricamentoIl caricamento è completatoIl pacco batteria è caldo. Il caricamento avrà inizio ap-pena la temperatura del pacco batteria sarà scesa.Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto

Usare solo punte adatte alle dimensioni del mandrino del trapano.
