Tipo de producto	Taladro atornillador inalámbrico
Marca	Panasonic
Modelo	EY6405
Alimentación	Batería recargable 12 V CC (Ni-Cd modelo EY9106)
Velocidad en vacío (baja)	400 rpm
Velocidad en vacío (alta)	1 300 rpm
Capacidad del portabrocas	0,5 mm a 10 mm (sin llave)
Par máximo (baja velocidad)	22,5 Nm
Par máximo (alta velocidad)	6,3 Nm
Número de ajustes de par	18 posiciones + taladrado
Peso (con batería)	1,7 kg
Longitud total	202 mm
Tipo de batería	Ni-Cd 12 V, 2,0 Ah (EY9106)
Cargador	Modelo EY0110, tiempo de carga 30 min (batería 2,0 Ah)
Capacidad de taladrado (madera)	Hasta Ø 27 mm
Capacidad de taladrado (metal)	Hasta Ø 10 mm
Capacidad de atornillado (tornillo de máquina)	M5
Mantenimiento y limpieza	Limpiar con un paño seco y limpio. No usar agua, disolvente ni producto volátil.
Seguridad	Usar protectores auditivos. Bloquear el interruptor en posición central al guardarlo. No tocar las partes metálicas durante el taladrado.
Piezas de repuesto y reparabilidad	Contactar a un distribuidor autorizado para asistencia técnica.

Preguntas frecuentes - EY6405 PANASONIC

¿Cómo cambiar la broca en la Panasonic EY6405?

Para fijar una broca, introdúzcala en el portabrocas y gire el anillo de sujeción en el sentido de las agujas del reloj (visto desde el frente). Para retirarla, gire el anillo en sentido contrario. Asegúrese de que la palanca de inversión esté en posición central (bloqueada) antes de cualquier manipulación.

¿Cómo invertir el sentido de giro?

Utilice la palanca de inversión avance - retroceso situada sobre el gatillo. Acciónela solo cuando el portabrocas esté completamente detenido para evitar dañar la herramienta. La posición central bloquea el interruptor.

¿Cuál es el tiempo de carga de la batería?

Con el cargador modelo EY0110, una batería Ni-Cd de 2,0 Ah (EY9106) se carga en aproximadamente 30 minutos. El indicador verde parpadea rápidamente cuando la carga está completa.

¿Cómo saber si la batería está completamente cargada?

Durante la carga, el indicador del cargador está encendido. Una vez terminada la carga, el indicador parpadea rápidamente en verde. Si la batería está caliente, el indicador naranja permanece encendido hasta que se enfríe.

¿Qué hacer si la broca se bloquea durante el taladrado?

Suelte inmediatamente el gatillo para evitar una sobrecarga. Luego use la palanca de inversión en posición de retroceso para liberar la broca suavemente.

¿Puedo usar el taladro de forma continua con varias baterías?

No, para evitar un sobrecalentamiento, no usar más de dos baterías de forma continua sin dejar enfriar la herramienta. Deje un tiempo de reposo en frío antes de cambiar de batería.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste de par situado detrás del portabrocas. Dispone de 18 posiciones numeradas y una posición de taladrado (marcada con una broca). Pruebe el ajuste antes de usar.

¿Qué tipo de batería puedo usar con la EY6405?

La herramienta acepta baterías Ni-Cd (modelo EY9106) y Ni-MH (modelos EY9200, EY9201, EY9230, EY9231). Asegúrese de que la tensión sea de 12 V.

¿Cómo limpiar el taladro?

Use un paño seco y limpio. No use nunca agua, disolvente ni producto de limpieza volátil. Limpie regularmente las ranuras de ventilación del cargador y de la batería.

¿Qué hacer si el cargador no se enciende?

Verifique que la batería esté correctamente insertada y que el enchufe funcione. Si la batería está muy fría o muy caliente, el indicador naranja puede permanecer encendido. Si el problema persiste, consulte a un distribuidor autorizado.

MANUAL DE USUARIO EY6405 PANASONIC

Taladro y destornillador sin cable electrico

Antes de使用者 espearato por primera vez, lea todas las instrucciones de este manua yguarde el manua para poderlo consultar en el futuro.

Ajuste la escala en estamarca

A la toma de la pared

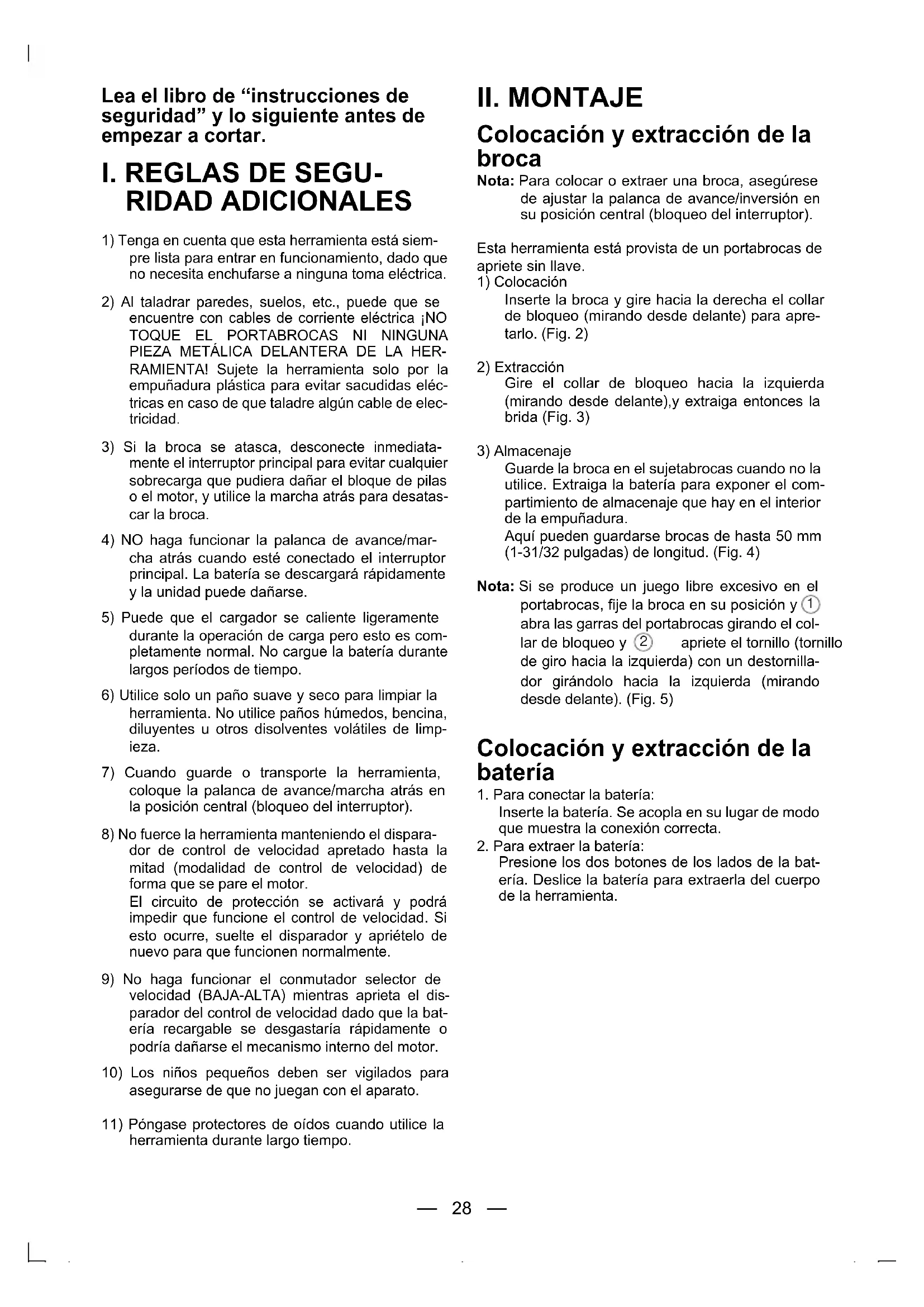

Lea el libro de "instrucciones de seguridad" y lo suiviente antes de empezar aURTAR.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Tenga en cuenta que esta herramiento está siempre lista para entrada en funciona bajo, como no necesita enchufarse a ninguna toma electrica.
2) Al taladrar paredes, suelos, etc., pourrait que se encontrar con cables de corriente electrica; NO TOQUE EL PORTABROCAS NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta solo por la empūñadura plástica para evaporar SACUIDAS electricas en caso de que taladre algunos cable de electricidad.
3) Si la broca se atasca, desconecte inmediamente el interruptor principal para evaporar cualquier sobrecarga que pudiera darar el bloque de pilas o el motor, y utilise la marcha atras para desatascar la broca.
4) NO haga funciona la palanca de avance/marcha atras cuando esté connectado el interruptor principal. La bateria se descargará rápidamente y launidad pueda dararse.
5) Puede que el cargador se caliente ligeramente durante la operation de cargo pero this es Completely normal. No cargue la bateria durante largos periodos de tiempo.
6) Utilice solo un paño suave y seco para limpiar la herramenta. No utilize paños humedes, bencina, diluyentes u otros disolventes volátes de limpieza.
7) Cuando guarde o transporte la herramienta, colque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor).
8) No fuerce la herramienta mantenieniendo el disparador de control de velocidad apretado hasta la mitad (modalidad de control de velocidad) de forma que separe el motor. El circuito de proteccion seactivara youlda impedir que funciona el control de velocidad. Si este ocurre, suelte el disparador yapriételo de nuevo para que funciona normalmente.
9) No haga funciona el conmutador selector de velocidad (BAJA-ALTA)@msteadas aprieta el disparador del control de velocidad dato que la bateria recargable se desgastaría rápidamente o podrda dañarse el mecanismo interno del motor.
10) Los niños pequeños deben ser vigilados para asegurarse de que no jugan con el aparato.
11) Póngase protectores de oidos cuando utilise la herr模板 durante很长时间.

II. MONTAJE

Colocacion y extracción de la BROCA

Note: Para colocar o extraer una broca, asegúrese deaabstar la palianca de avance/inversión en su posicón central (bloqueo del interruptor).

Esta herramienta está provista de un portabocas de apriete sin llave.

1) Colocacion

Inserte la broca y gire hacía la derecha el collar de bloqueo (mirando desde delante) para apretarlo. (Fig. 2)

2) Extracción

Gire el collar de bloqueo hacía la izquierda (mirando desdedelante),yextraigaentriesla brida(Fig.3)

3) Almacenaje

Guarde la broca en el sujetabrocas cuando no la utilise. Extraiga la bateria para exponer el compartmentimiento de almacenaje que hay en el interior de la empulñadura.

Aquí能把 guardarse brocas de hasta 50 mm (1-31/32 pulgadas) de longitud. (Fig. 4)

Note: Si se produce un jeu libre excessivo en el portabrocas, fije la broca en su posicion y ① abra las garras del portabrocas girando el collar de bloqueo y ② apriete el tornillo (tornillo de giro hacía la izquierda) con un destornillador girándolo hacía la izquierda (mirando desde delante).(Fig.5)

Colocacion y extracción de la bateria

1. Para conectar la batería:

Inserte la bateria. Se acoplá en su lugar de modo que muestra la connexion correcta.

1. Para extraer la batería:

Presione los dos botones de los lados de la batería. Deslice la batería para extraerla del cuerpo de la herramienta.

III. OPERATION

Operación del interruptor y de la palanca de avance/inversión

(Avance () ,bloqueo del interruptor,inversi

PRECAUCION: No opere la palanca de avance/ inversionía hasta que el portabrocas se haya parado por Completely. Si efectúa el cambio@msteadas está girando el portabrocas,uede causar daños en la herramienta.

Operación del interruptor de rotación de avance

1. Para la rotación de avance, empuje la palianca a la posión de avance.
2. Presione el disparador ligeramente para que la herramenta empiece lentamente.
3. La velocidad aumento de acuerdo con la fuerza de presión del disparador para poder aplutar los tornillos y perforar orificios con eficiencia. Cuando se sueña el disparador, el freno opera y el portabocas se para inmediamente.
4. Después de su'utilisation, ajuste la palanca en su posicion central (bloqueo del interruptor).

Operación del interruptor de rotación de inversionión

1. Para la rotación de inversion, empuje la palance a la posición de inversion. Compruebe la direccion de la rotación antes de la UTILIZACION.
2. Presione el disparador ligeramente para que la herramenta empiece lentamente.
3. Después de la UTILIZATION, ajusté la palanca en su posicion central (bloqueo del interruptor).

Selección de la velocidad

Selección una velocidad alta o baja, de acerdo con el tipo de trabajo.

PRECAUCION: Compruebe el conmutador selector de velocidad antes de lautilizacion.

Ajuste el par a uno de los 18 ajustes posibles o a la posicion “ que sea necessities para hacer el trabajo.

PRECAUCION:Haga una prueba utilizing el ajuste elegido antes de hacerlo funcional en la practica. Ajuste la escala en estamarca (一) (Fig.7)

Nota: Cuando opera el freno, es possible que se oiga un sonido de frenado. Este sonido el acoplimiento del bloqueo de la broca.

PRECAUCION: - Para evitar incrementos excessivos de temperatura en la superficie de la herramienta, no hacer funciona a la herramienta contin

uamente utilizing dos o más bloques de pilas secas.

La herramienta necesita enfiarse.
antes de embarir el bloque de pilas.

• No taponar los orificios de la ventilación que se encontrartran a los lados de la herramipta cuando esté en funciona. El hacerlo afecta adversamente al funciona de laquina yURTCA, para ser capaz de averías.
• No cause unaarga excesiva en la herramienta (motor). PodriaCausear daños en la herramienta.
• Utilice laquina de tal forma que evite uste el contacto con el aire que sale de los orificios de ventilacion. De lo contrarioediausted quemarse.
• Cuando utilise la herramienta con un bloque de baterias de Ni-MH, asegürese de que el lugar de trabajo está bien ventilado.

Para un uso apropiado del bloque de baterías

Bloque de pilas secas Ni-MH (EY9200/EY9201/EY9230/EY9231)

• Cargar Completely la pila Ni-MH antes de almacenarla para asegurar larga vida de servicios.
• La variación de temperatura ambiente es de entre 0^ (32°F) y 40^ (104°F)

Si se utilizes el bloque de pilas secas cuando la temperatura de la pila es inferior a 0^ (32^) , la heramIENTA可以选择 que no funciona debidamente. En tal caso,regarla pila hasta que estecargada Completely para su apropiado uso.

• Cuando no utilise el paquete de bateria, mantén-galo alejado de algunos objetivos metalicos como ganchos de papel, monidas, llaves, clavos, tornillos yotiros objetos de metal que pueda completar una conexión de un terminal aarlo.

Un cortocircuito entre los terminales de la bateriaquepuide producir chispas, quemaduras o incendidio.
- Cuando utilise un bloque de pilas secas Ni-MH, verifique que el lugar está bien ventilado.

Bateria de Ni-Cd (EY9106/EY9136)

• La batería de niquel-cadmio requires a "PERIODO DE RODAJE" para poder alcancar su capacité maxima de funciona bajo el PeriODO DE RODAJE" se lva a cabo durante la utilizacion normal durante los primeros 6-8 ciclolos de energia y descarga de la bateria.

Después de haber terminado el "PERÍODO DE RODAJE", la bateria conservará su capacité máximo de funciona bajo每一天 la vida de servicios normal de la bateria.

Vidautil delbloque de baterias

Las baterías recargables tienen una vidaforkilimitada Si solo funciona durante un corte periodo de tiempo

después de cargar elbloque de baterías,deferacarbiarlo porotro nuevo.

Nota: La utilizacion en conditiones extremas de calor o frio hara que disminuya la calidad de funcionaimiento por cada energia.

Reciclado de la bateria

Para proteger el medio ambiente y reciclar materiales, asegürese de deshacerse de la bateria llevandola a los+puntos designados oficialmente, si los hubiera en su País.

ATENCLION:

Paquete de bateria Ni-Cd EY9106/EY9136

Este aparato contiene niquel-cadmio. La bateria debe reciclarse o deshecharse correctamente.

Carga

Nota: Cargue un bloque de baterias nuevo, o un bloque de baterias que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para que las baterías se carguen totalmente.

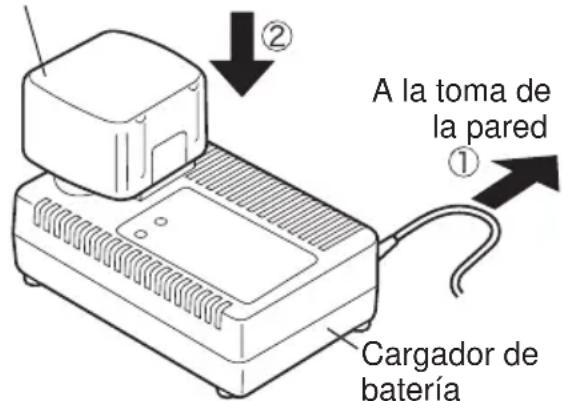

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentacion.

Nota: Se pueda producir chispas cuando se inserta el enchufe en la alimentacion electrica de CA pero este no es un problema en terminos de seguridad.

1. Metafirmamente elbloque de pilas enelcargador.

Bloque de pilas

3. La luz indicaora de energia permaneceria encendida durante la energia.

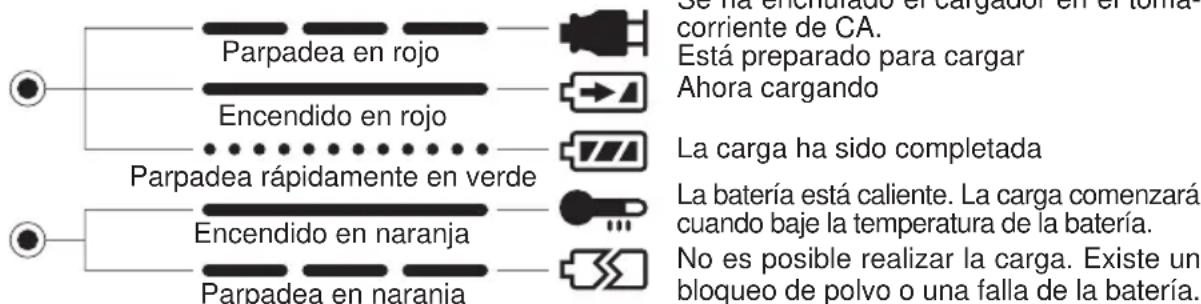

IV. LUCES INDICADORAS

Cuando haya terminado la energia, se actionará automatistically un conmutador electrónico interno para impeder cualquier sobrecarga.

• No pode cargar el bloque de pilas si este está toda caliente (por exemple, inmediamente antes de haber trabajo mucha con la taladradora).

La luz naranja deresherva se encendera hasta que se enfierte suficientemente el bloque de pilas y cuando esta luz se apague, la carga comenzará automatistically.

1. Cuando la energia termina, la luz indica para carga empezar a parpadear rápidamente en color verde.
2. 5.Cuong se dé cualesiera de las condiciones que hacer que el bloque de batería se vuela demasiado frío no se utilizes el paquete de batería durante是多么 tiempo, la luz indicaora dearga está encendida. En este caso, la carga demora más para carrgar totalmente el paquete de batería que en el tiempo de carga normal.
3. Si se vuelve a colocar un paquete de bateria totalmente cargado en el carrgador, se encenderá la luz dearga. Luego de algunos instantos, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
4. Si la lampara de cargo no se enciende inmediamente afterwards de enchufar el cargador, o si después del tiempo de cargo estandar, la lampara no se apaga, consulate con un distribuidor autorizzato.

Nota: • Cuando se vaya a cargar una pila fria (unos 5^ (41^) o menos) en un cuarto calido,dea la pila en la habitacion durante al menos una hora y carguela cuando se haya calentado a la temperatura de la habitacion.De lo contrario, el paquete de bateria pueda no cargarse totalmente.

• Deje que se enfrie el cargador al cargar más de dos paquetes de pilas de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando este sujetando el combustor o en ninguna other occasion.

PRECAUCION: No utilise una fuente de alimentacion proveniente de un generador motorizzato.

• No cubra lassonianas de la ventilacion del combustor y del bloque de pilas secas.
• Desconecte el cargador cuando no está en uso.

V. ACCESSORIES

Emplee solo las brocas recomendadas para el時間 del portabocas.

VI. ANEXO

CAPACIDADES MAXIMAS RECOMENDADAS

Modelo EY6405 EY6409 EY6432
Roscado de tornillos	Tornillos maquinados M5 M5	M6
	Tornillos para madera Ø 6,8	mm (17/64") Ø 6,8 mm	(17/64") Ø 8 mm (5/16")
	Tornillos de autoenrosque Ø	6 mm (15/64") Ø 6 mm	(15/64") Ø 6 mm (15/64")
Perforación	Para madera Ø 27 mm (1-1/16") Ø 27 mm (1-1/16")		Ø 36 mm (1-25/64")
	Para metal	Ø 10 mm (3/8")	Ø 13 mm (1/2")	Ø 13 mm (1/2")

VII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo		EY6405	EY6409		EY6432
Motor		Motor a CC, 12 V			Motor a CC, 15,6 V
Velocidad sin carga	Baja	400 / min (rpm)			450 / min (rpm)
	Alta	1300 / min (rpm)			1450 / min (rpm)
Capacidad del portabrocas		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Par max.	Baja	22,5 Nm (230 kgf-cm, 199 lb-pulg.)			31,9 Nm (325 kgf-cm, 282 lb-pulg.)
	Alta	6,3 Nm (65 kgf-cm, 56 lb-pulg.)			8,8 Nm (90 kgf-cm, 78 lb-pulg.)
Par del embrague		Aprox. 1,0 Nm (10 kgf-cm, 8,7 lb-pulg.) ~5,4 Nm (55 kgf-cm, 47,7 lb-pulg.)			Aprox. 1,0 Nm (10 kgf-cm, 8,7 lb-pulg.) ~6,9 Nm (70 kgf-cm, 61 lb-pulg.)
Longitud total		202 mm(7-61/64")	208 mm(8-3/16")
Peso (con la bateria)		1,7 kg (3,75 lbs.)con la EY9106	1,8 kg (3,97 lbs.)con la EY9200	1,9 kg (4,19 lbs.)con la EY9201	2,0 kg (4,41 lbs.)con la EY9230	2,2 kg (4,85 lbs.)con la EY9231	2,0 kg (4,41 lbs.)con la EY9136

BATERÍA

Modelo	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Tipo de batería	Batería de Ni-Cd	Batería de Ni-MH				Batería de Ni-Cd
Tensión de la batería	12 V CC (1,2 V x 10 célicas)			15,6 V CC (1,2 V x 13 célicas)

CARGADOR DE BATERIA

Modelo		EY0110
Capacidad electrica nominal		Vea la placá de especificaciones en la parte inferior del cargador.
Gewicht		0,78 kg, (1,72 lbs.)
Laadtijd		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Nota: Este cuadro peut contener modelos no disponibles en su pays.
